第七章 照明电气设计
电气照明课程设计方案
扬州大学水利与能源动力工程学院课程设计报告课程名电气照明课程设计称：题目名某公司职工食堂电气照明施工图设计称：年级专业及班级：建电1101姓名:学号：指导教师：评疋成绩：教师评语：指导老师签名:目录摘要 (2)一. 工程简况与设计依据 (3)1.工程简况 (3)2.设计依据 (3)二. 照度标准计算 (6)1.照度标准 (6)2.照度计算 (6)三. 照明电气设计 (10)1.照明配电设计 (10)2•照明负荷计算...... .. . (10)3.导线和电缆选择 (11)4.照明配电线路保护电器选择 (11)个人小结 (13)参考文献 (14)附录 (14)摘要随着科学技术的不断发展与进步，人们已不再满足简单的照亮环境空间，而是希望通过科学的照明设计充分体现环境的文化、艺术特征，营造一个安全、舒适、高质量、高品位的环境。
照明是人类文明的象征，在社会高度发达的今天，照明已几乎渗透到人类活动的所有领域。
照明工作者需要使用最经济的手段、最科学的方法，为人类创造明亮舒适的环境，提高工作效率，改善生活质量。
住宅照明设计是为了满足住户的舒适，保证照明质量、经济合理、节约能量、便于维护、实用性强，传统意义上的住宅照明设计仅仅是为了满足照度需要，防雷设计多为外部防雷装置。
现在住宅照明设计根据区域类别、参考平面及高度，采用直接照明、半直接照明、扩散照明、半间接照明、间接照明等方式，完成照度计算，确定灯具的种类和型号，结合其他用电设备，计算出用电负荷，完成导线、负荷开关、插座的选取和合理布设方式，为用户创造一个温馨舒适的起居环境，完成照明系统设计。
亠•工程简况与设计依1.工程简况工程名称：某食堂三层电气照明系统的设计工程简况：某食堂电气照明施工平面图以及配电干线图的设计，该工程为砖混结构，分为三层，建筑标高为17.4M, —、二层层高为4.9M，第三层层高为6M建筑总面积为6189.57平方M本次的主要任务是第三层的电气照明设计，该层的总面积为2063.08平方M该层主要有办公室、多功能厅、会议室，包房仓库等，其中办公室、会议室、多功能厅吊顶，吊顶距地面高度为3M本次课程设计主要完成照明负荷级别的确定、计算负荷、确定配电系统、选择开关、导线、电缆和其他设备、选择供电电压和供电方式、绘制灯具和线路平面布置图等。

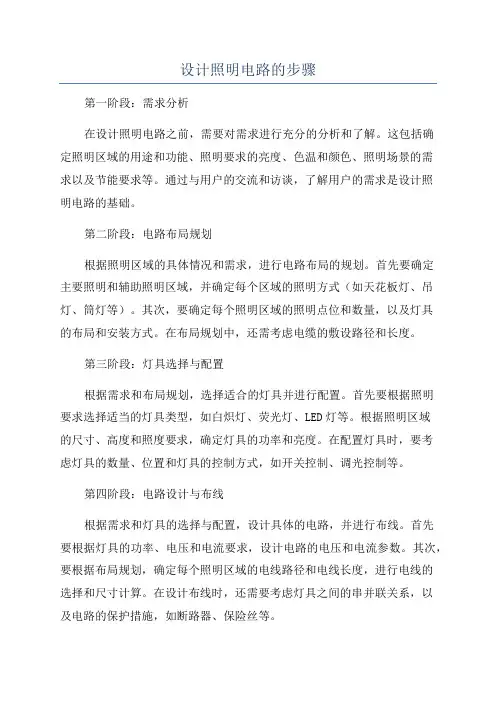

设计照明电路的步骤
设计照明电路的步骤第一阶段：需求分析在设计照明电路之前，需要对需求进行充分的分析和了解。
这包括确定照明区域的用途和功能、照明要求的亮度、色温和颜色、照明场景的需求以及节能要求等。
通过与用户的交流和访谈，了解用户的需求是设计照明电路的基础。
第二阶段：电路布局规划根据照明区域的具体情况和需求，进行电路布局的规划。
首先要确定主要照明和辅助照明区域，并确定每个区域的照明方式（如天花板灯、吊灯、筒灯等）。
其次，要确定每个照明区域的照明点位和数量，以及灯具的布局和安装方式。
在布局规划中，还需考虑电缆的敷设路径和长度。
第三阶段：灯具选择与配置根据需求和布局规划，选择适合的灯具并进行配置。
首先要根据照明要求选择适当的灯具类型，如白炽灯、荧光灯、LED灯等。
根据照明区域的尺寸、高度和照度要求，确定灯具的功率和亮度。
在配置灯具时，要考虑灯具的数量、位置和灯具的控制方式，如开关控制、调光控制等。
第四阶段：电路设计与布线根据需求和灯具的选择与配置，设计具体的电路，并进行布线。
首先要根据灯具的功率、电压和电流要求，设计电路的电压和电流参数。
其次，要根据布局规划，确定每个照明区域的电线路径和电线长度，进行电线的选择和尺寸计算。
在设计布线时，还需要考虑灯具之间的串并联关系，以及电路的保护措施，如断路器、保险丝等。
第五阶段：控制系统设计根据照明需求和灯具的配置，设计适当的照明控制系统。
控制系统可以包括开关控制、调光控制、时序控制等。
根据需求选择合适的控制器和设备，如开关、调光器、定时器等，并进行相应的连线和设置。
第六阶段：安装与调试安装电路和灯具，并进行必要的调试工作。
在安装过程中，要确保电路接线正确、灯具安装牢固，并进行必要的绝缘测试和电气安全检查。
安装完成后，对整个照明系统进行调试和测试，确保各项功能和效果符合设计要求。
第七阶段：运行与维护照明电路完成后，需要进行日常运行和维护管理。
定期检查照明系统的工作状态，及时处理故障和问题。
照明电气设计大全[1]
![照明电气设计大全[1]](https://img.taocdn.com/s3/m/e28f743584868762cbaed5b1.png)
照明电气设计大全[1]
第二节 电气照明设计
一 灯具布置 灯具的布置就是确定灯具在房间的空间位置，这
与它的投光方向、工作面的布置、照度的均匀度， 以及限制眩光和阴影都有直接的影响。灯具布置是 否合理，还关系到照明安装容量和投资费用，以及 维护、检修是否方便等。
灯具的布置应根据工作物的布置情况，建筑结构 形式和视觉工作特点等条件来进行。
在采用气体放电灯作为照明光源时，若被 照物体处于转动状态，且转动频率刚好是电源 频率的整倍数时，则转动的物体看上去就如没 有转动一样。这种在以一定频率变化的光照射 下，观察到的物体运动显现出不同于其实际运 动的现象，称为频闪效应。频闪效应易使人产 生错觉而造成事故。
照明电气设计大全[1]
(10) 反射率 当光通量投射到被照面后，一部 分被反射，一部分透过被照面，一部分则为被 照面所吸收。这就是在相同照度下，不同物体
图5.2 发光强度的定义
照明电气设计大全[1]
如图5.2所示，对于向各方向均匀辐射光通量的光源，各方向的 光强相等，其值为：
(5) 照度 对被照物体表面而言，它单位面积上所接受的光 通量，称为该被照面的照度，照度用符号E表示，单位为勒 ［克斯］（lx
被光均匀照射的平面照度为：
s受光面积
照明电气设计大全[1]
照明电气设计大全[1]
二常用布灯方案技术标准 灯具的均匀布置是由两个参数确定的，一是安装
高度，其次是水平间距。灯具的安装高度主要从防止 眩光、防止碰撞等方面考虑，灯具的水平间距却是根 据布置方式不同而不同。
1 灯具计算高度H 灯具悬挂高度的各种参数如图5.4表示。图中
房间总高度为h，灯具悬挂高度为h1，工作面的高 度为h2，灯具的垂吊高度为h3，计算高度H

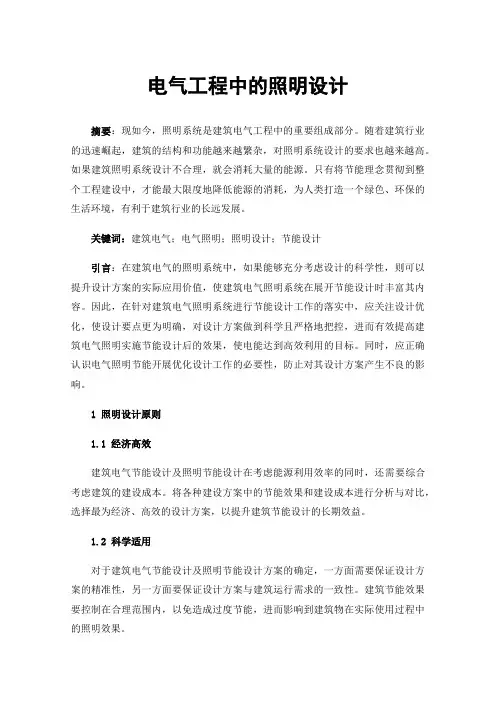

电气工程中的照明设计
电气工程中的照明设计摘要：现如今，照明系统是建筑电气工程中的重要组成部分。
随着建筑行业的迅速崛起，建筑的结构和功能越来越繁杂，对照明系统设计的要求也越来越高。
如果建筑照明系统设计不合理，就会消耗大量的能源。
只有将节能理念贯彻到整个工程建设中，才能最大限度地降低能源的消耗，为人类打造一个绿色、环保的生活环境，有利于建筑行业的长远发展。
关键词：建筑电气；电气照明；照明设计；节能设计引言：在建筑电气的照明系统中，如果能够充分考虑设计的科学性，则可以提升设计方案的实际应用价值，使建筑电气照明系统在展开节能设计时丰富其内容。
因此，在针对建筑电气照明系统进行节能设计工作的落实中，应关注设计优化，使设计要点更为明确，对设计方案做到科学且严格地把控，进而有效提高建筑电气照明实施节能设计后的效果，使电能达到高效利用的目标。
同时，应正确认识电气照明节能开展优化设计工作的必要性，防止对其设计方案产生不良的影响。
1照明设计原则1.1经济高效建筑电气节能设计及照明节能设计在考虑能源利用效率的同时，还需要综合考虑建筑的建设成本。
将各种建设方案中的节能效果和建设成本进行分析与对比，选择最为经济、高效的设计方案，以提升建筑节能设计的长期效益。
1.2科学适用对于建筑电气节能设计及照明节能设计方案的确定，一方面需要保证设计方案的精准性，另一方面要保证设计方案与建筑运行需求的一致性。
建筑节能效果要控制在合理范围内，以免造成过度节能，进而影响到建筑物在实际使用过程中的照明效果。
1.3绿色照明对于建筑照明节能设计方面，在保证建筑物正常稳定运行的基础上，建筑物电气照明节能设计要严格按照相关规范要求来执行，以保证节能体系的高效性和规范性，最大程度地降低电力能源损耗。
2电气工程中照明设计的问题2.1系统在运行中存在较低的功率因数首先，详细介绍感性负荷知识的概念，感性负荷是一款在实际运转中不仅对有功功率有所消耗，而且对无功功率也有所消耗的建筑设备。
照明电气设计大全
lx—就相当于1平方米被照面上接受光通量为一流明的照度，比 如晴天阳光直射地面的照度大约为100000lx、40W白炽灯在一 米远的照度是30lx，表5.1给出了一些情况下的照度。
表5.1 某些照度
被照物体表面 无月夜晚的地面上 月夜里的地面上 中午太阳光下的地面上 晴天室外太阳散射光(非直射)下的地
L L2a L2b
墙边有工作面时，灯具与墙边的距离为： l=(0.25～0.3)L
l=（0.4～0.5）L
3 距高比（L/H）
室内一般照明，大部分采用均匀布置的方式，均 匀布灯是否合理，主要取决于灯具的间距L和计算 高度H(灯具距工作面垂直距离如图5.4所示)的比值 (称距高比)是否恰当。
实际距高比必须小于照明手册中规定的灯具最大 距高比。各种灯具最有利的L/H值,见5.4表,荧光灯 的最大容许距高比值见表5.5。
图5.1 电磁波谱
(2) 光谱 光源辐射的光往往由许多波长的单色光组 成，把光线中不同强度的单色光按波长长短依次排 列，称为光源的光谱。 (3) 光通量 光源在单位时间内，向周围空间辐射出 的、使人眼产生光感觉的能量，称为光通量，用符 号Φ表示，单位为流明(lm)。人们通常以电光源消耗 1W电功率所发出的流明数(lm／W)来表征电光源的 特性，称为发光效率，简称光效。电光源的光效越 高越好。
不同的投光角度和不同的光色制造出一种特定空 间气氛的照明。
三 电气照明设计的基本要求
（1）照度标准 照度标准就是指工作面应有合适
在民用建筑照明设计中，应根据建筑性质、建 筑规模、等级标准、功能要求和使用条件等选定照 度值。 （2） 照明方式的要求 选择合理的照明方式，处 理好照明与自然采光的关系，在满足照度基本要求 的前提下减少电能损耗。
第七章照明电气设计
三、照明负荷计算
（一）需用系数法 1. 照明器的设备容量 2.分支回路的计算负荷
——各个照明器的设备负荷，单位为kW； ——照明器的数量； ——插座回路的需用系数。
3.干线计算负荷
——各个分支回路的计算负荷kW；
——分支回路的数量； ——照明干线回路的需用系数
4. 进户线、低压总干线的计算负荷
三、照明电气设计的步骤
（一）负荷计算 （二）管网的综合 （三）施工图的绘制 （四）照明控制策略、方式和系统的确定 （五）概算(预算)书的编制
7.2 电气设计基础
一、初始资料搜集
（1）建筑的平面、立面和剖面图； （2）建筑的建设规模、生产工艺、建筑构造和总平面
布置情况； （3）电力系统情况：供电电源的供电方式、供电的电
电压波动
电压闪变
（2）照明负荷分级
一级负荷、二级负荷、三级负荷
（3）电压和供电方式的选择
1）在正常环境中，我国灯用电压一般为220V； 2）容易触及而又无防止触电措施的固定式或移动式灯具 ，及在一些危险场合，使用电压不应超过24V； 3）手提行灯的电压一般采用36V，但在一些特定场合工作 时，供电电压不应超过12V； 4）由蓄电池供电时，割据容量、电源、使用要求等因素 分别采用220V、36V、24V、12V； 5）热力管道隧道和电缆隧道内的照明电压宜采用36V。
二、设计范围及内容： 1、380V／220V照明配电系统；
三、供电电源： 本工程用电负荷属三级负荷。 由配电间原有配电箱M1(如左图变动)引出。
Байду номын сангаас
四、照明供电：
灯具选型，兼顾照度与节能、舒适和美观。荧光 灯须采用电子镇流器，采用气体放电灯光源的灯具采 用电感镇流器，须单灯具加电容补偿功率因数至0.9。
电气照明平面课程设计
电气照明平面课程设计一、课程目标知识目标：1. 让学生掌握电气照明的基本概念，包括照明的种类、原理及其应用。
2. 使学生理解照明平面设计的基本原则，如光分布、照度计算和能效标准。
3. 引导学生了解不同照明设备的特点及适用场合，培养其对电气照明系统的整体认识。
技能目标：1. 培养学生运用照明设计软件进行简单照明平面设计的能力，包括绘制照明布局图、进行照度计算等。
2. 提高学生分析照明需求、选择合适照明设备并进行合理布局的能力。
3. 培养学生通过照明平面设计，解决实际照明问题的能力。
情感态度价值观目标：1. 培养学生对电气照明行业的兴趣，激发其探索创新精神。
2. 增强学生的环保意识，使其在设计过程中关注节能、绿色照明。
3. 培养学生团队协作精神，提高沟通与表达能力，使其在设计过程中学会倾听、尊重他人意见。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握电气照明知识的基础上，通过实践操作，提高其照明平面设计能力。
同时，注重培养学生的情感态度价值观，使其成为具有环保意识、创新精神和团队协作能力的优秀人才。
通过分解课程目标为具体的学习成果，为后续的教学设计和评估提供明确依据。
二、教学内容1. 照明基本概念：包括光源种类、照明术语、照明系统组成及其工作原理。
- 教材章节：第二章“电气照明基础”2. 照明设计原则：介绍照明设计的基本原则，如光分布、照度标准、能效要求等。
- 教材章节：第三章“照明设计原则与方法”3. 照明设备选择：分析不同类型的照明设备特点、性能及应用场合。
- 教材章节：第四章“照明设备”4. 照明平面设计实践：a. 照明布局图的绘制方法与技巧。
b. 照度计算与模拟。
c. 照明控制系统设计。
- 教材章节：第五章“照明平面设计与实践”5. 照明设计案例分析：分析典型照明设计案例，总结设计经验与启示。
- 教材章节：第六章“照明设计案例分析”6. 照明设计软件应用：教授学生使用照明设计软件进行平面设计，提高设计效率。
照明电气设计要点总结
普通工厂/厂房照明
电气设计要点总结
1、负荷计算时，采用简化估算方法：
荧光灯（配电感型镇流器）：灯功率x1.2 ；
（配电子型镇流器）：灯功率x1.1 ；
气体放电灯：灯功率x1.5 ；
一般插座：按100W计；
计算机较多的办公室插座：按150W计算。
2、公共建筑内的荧光灯应保证单灯功率因数不小于0.9.气体放电灯应保证单灯功率因数不小于0.85.
3、照明系统中，每一单相回路不宜超过16A，灯具数量不宜超过25个，大型组合灯具每一单相回路不宜超过25A，光源数量不宜超过60个。
4、配个照明配电箱内最大最小相得负荷电流差不宜超过30%。
5、插座应为单独回路，插座数量不宜超过10个（住宅除外）。
6、照明系统中，中性线截面溢于相线相同。
7、不同回路的线路，不应穿在同一根管内。
8、照明系统布线时，管内导线总数不应多余8根。
9、照明系统中，每一单相回路不宜超过16A。
电气室内照明设计及实现
电气室内照明设计及实现在室内设计中，照明设计是至关重要的因素之一。
正确的照明设计能够提高居住环境的舒适度，提高人的工作效率和生活品质。
电气室内照明设计包括灯具类型的选择、灯具位置的摆放和照明控制系统的设计等方面。
灯具类型的选择根据室内的设计风格和功能需求，不同的灯具类型具有不同的应用场景。
常见的室内灯具类型有吊灯、顶灯、筒灯、射灯、台灯和壁灯等。
吊灯适用于客厅和餐厅等大空间，并且常常用来作为主灯具；顶灯适用于卧室和厨房等较为简单的室内空间，常常安装在居住空间的中央；筒灯适用于展示区域，为物品提供有效的照明效果；射灯适用于照亮小区域，例如书桌或柜子上；台灯适用于办公室和学习空间等小空间，可作为辅助灯具；壁灯适用于提供多种灯光效果和提高室内空间的视觉美感。
不同灯具类型还有不同的照明效果，例如黄光灯具可以提供温馨且舒适的气氛，白光灯具可以提供更加明亮的照明效果。
在进行灯具选择时，还需要考虑灯具的能效等级和亮度要求。
根据照明要求，选择合适的灯具，也是电气室内照明设计中一个重要的环节。
灯具位置的摆放在设计室内照明时，灯具的位置摆放方案也是一个重要的环节。
在不同的室内空间中，需要根据不同的用途来考虑灯具的摆放方案。
例如，在卧室中，需要考虑床头灯的位置摆放，以便于夜间阅读和睡眠时的照明需求。
在客厅中，需要考虑吊灯的悬挂高度和位置，以及地灯、壁灯等灯具的摆放方案。
在书房中，需要考虑书桌上的照明灯以及展示区域的筒灯和射灯等。
通过恰当的灯具位置摆放，能够为室内空间提供更加舒适、高效的照明效果，同时提高室内空间的视觉美感。
照明控制系统的设计室内照明控制系统的设计是电气室内照明设计中重要的一个环节。
通过照明控制系统的设计，能够实现灯光的远程控制、情境照明、节能照明等效果。
常见的照明控制系统包括开关控制系统、无线遥控照明系统、传感器照明系统和智能照明系统等。
开关控制系统是最基本的照明控制系统，适用于较为简单的室内空间。
无线遥控照明系统则可以通过遥控器控制室内灯具的开关、亮度、色温等效果，是一种方便快捷的照明控制系统。
《照明电气设计》PPT课件
二、电气设计的主要任务 （1）正确选择供电电压、配电方式，确保照明设备对
电能质量的要求，以保证照明质量和照明设备的使用寿命。 （2）进行负荷计算，以正确地选择导线型号、截面及
控制与保护电器的规格型号。 （3）选择合理、方便的控制方式，以便照明系统的管
理、维护和节能。 （4）选择合理的保护方法，确保照明装置和人身的电
5）分配单相负荷时，应尽量做到三相平衡，以尽可能地减 少因三相负荷分布不均所造成的相间的电压偏差。
h
10
2．照明负荷对供电可推性的要求
（1）照明负荷分级。照明负荷通常分为三级：
1）一级负荷。符合下列条件之一者均属于一级照明负荷： A．中断正常照明用电将造成人身伤亡者； B．中断正常照明用电将造成重大的政治影响者； C．中断正常照明用电将造成重大的经济损失者； D．中断正常照明用电将造成公共场所秩序严重混乱者。
电压骤降→气体放电灯自熄→无法正常工作(再启燃时间长)
★对电压波动允许值的限制：
荧光灯：160V 高压钠灯、金卤灯：183～
190V
当电压波动值＜ Un1% 时，波动次数不受限制，
当电压波动值＞ Un1% 时，1h内允许的波动次数n：
n 6 Vt 1
电压波动百 分数绝对值
h
9
（3）改善电压质量的措施。 1）照明负荷宜与冲击性负荷（如大功率接触焊机、大型吊
气安全。 （5）尽量减少电气部分的投资和年运行费。
h
3
三、电气设计步骤 （1）收集原始资料，主要了解电源情况，照明负荷对供
电连续性的要求。 （2）根据照明负荷性质确定供电电源形式。 （3）确定照明配电系统，包括配电分区的划分，设多少电源点至各配电箱之间的接线方式。
不属于一、二级负荷的照明负荷均属于三级负荷 。
电气照明方案
电气照明方案摘要：电气照明方案在建筑物、工厂和公共场所的照明设计中起着至关重要的作用。
一个良好的电气照明方案可以提供舒适、安全和高效的照明环境。
本文将介绍电气照明方案的基本原理、设计要点和常见的照明设备。
引言：随着人们对照明环境要求的提高，电气照明方案在建筑设计和装修过程中变得越来越重要。
通过科学合理的电气照明方案，我们能够为用户提供舒适、高效和节能的照明环境。
本文将从基本原理、设计要点和常用设备三个方面介绍电气照明方案的相关内容。
一、基本原理1.1 照明设计的基本要求电气照明方案的设计应满足以下基本要求：（1）提供适当的照度水平，以满足人们的视觉需求；（2）提供良好的照度均匀度，避免照明不均匀导致的视觉疲劳；（3）避免眩光和影子，保证人们的安全和舒适；（4）考虑建筑物的特殊需求，如工作任务的特殊性、建筑风格等。
1.2 光源的选择常见的光源包括白炽灯、荧光灯、LED灯等。
不同的灯光源具有不同的特点和适用范围，设计师需要根据具体情况选择合适的光源。
1.3 照明控制系统照明控制系统可以根据需要调整照明亮度或开启和关闭灯光。
常见的照明控制系统包括手动控制、感应控制、时间控制和光照度控制等。
二、设计要点2.1 照明布局根据建筑的功能和布局，设计师应合理布置灯具和光源，保证照明环境的均匀度和舒适度。
根据不同区域的需求，可以采用主次光源相结合的设计方式。
2.2 照明效果通过合理选择光源的颜色和亮度，设计师可以创造出各种照明效果，如柔和光、局部光、装饰光等，从而满足用户对照明效果的需求。
2.3 节能设计节能是电气照明方案设计的重要考虑因素之一。
设计师应优先选择高效节能的光源，并合理利用光线的反射和补光效果，减少能源的浪费。
三、常用照明设备3.1 白炽灯白炽灯是一种传统的照明设备，工作原理是通电使灯丝产生白炽光。
白炽灯的优点是价格便宜，颜色温度适中；缺点是能效较低，寿命较短。
3.2 荧光灯荧光灯是一种常见的照明设备，通过电场激发荧光粉来产生光线。
工程照明电气设计方案
工程照明电气设计方案一、设计依据1. 《建筑电气设计规范》2. 《建筑照明设计规范》3. 相关国家标准及规范要求4. 建筑设计方案二、设计范围本次设计范围涉及建筑的照明电气系统设计，包括室内照明、室外照明以及应急照明系统设计。
三、设计内容1. 室内照明设计（1）照明布局设计根据建筑功能分区和使用要求，设计合理的照明布局，保证各个区域的照明充足、均匀。
采用直接照明和间接照明相结合的方式，确保照明效果满足人们的视觉需求。
（2）照明装置选择根据建筑的功能和设计风格，选择合适的照明装置，包括吊灯、壁灯、筒灯、射灯等，并确保其颜色、亮度、色温等参数符合建筑设计和使用需求。
（3）照明控制系统设计设计照明控制系统，包括手动开关控制、智能控制系统等，以满足不同时段和不同需求下的灯光控制要求，提高能源利用效率。
2. 室外照明设计（1）照明布局设计根据室外空间功能需求和安全要求，设计合理的室外照明布局，包括道路照明、广场照明、景观照明等，确保夜间使用安全和舒适。
（2）照明装置选择选择符合室外环境要求的照明装置，包括路灯、景观灯、投光灯等，确保其防水、防尘、抗腐蚀等性能符合要求。
（3）照明控制系统设计设计室外照明的控制系统，包括光控、时间控、智能控制等方式，以提高能源利用效率。
3. 应急照明设计（1）应急照明系统布局设计根据建筑消防安全规范，设计应急照明布局，确保在紧急情况下人员疏散和安全疏散通道的照明充足。
（2）应急照明装置选择选择符合应急照明要求的装置，包括应急灯、应急标识灯等，确保其亮度、稳定性符合要求。
（3）应急照明控制系统设计设计应急照明的控制系统，确保在市电故障时应急照明系统能够正常工作。
四、设计参数1. 照明设计参数（1）照明亮度要求根据不同功能区域的要求，确定合理的照明亮度要求，包括一般照明、重要区域照明等。
（2）照明色温要求根据建筑设计风格和使用要求，确定合适的照明色温要求，确保照明效果符合使用需求。
电气照明 照明计算
四、逐点计算法举例
有一接待室长6.6m， 宽4.4m，净高3m， 采用JXDS-2平圆吸 顶灯6只，房间顶棚 反射比为0.7。墙面 的平均反射比为0.5， 求房间内A点上的照 度。
第四节 线光源直射照度计算（方位系数法）
一、线光源的光强分布 线光源光强一般分为两个面表示，见 图示。
7-33
7-34
7---7
1）确定房间的各特征量。2）确定顶棚空间的有效反射比 。 3）确定墙面平均反射比 。 4）确定地板空间有效反射比。
5）确定利用系数。（查表，内插法。）
四、概算曲线与单位容量法
为简化计算，把利用系数法计算的结果制成曲线，假设被 照面的平均照度为100lx时，求出房间面积与所用灯具数量的 关系曲线称为概算曲线。
7---5
l---室长；w—室宽； hrc---室空间高度； hcc---顶棚空间高度； hfc----地板空间高度
7---3
2.有效空间反射比
7---6
A0---顶棚（或地板）平面面积（m2）；A s—顶棚或地
板空间内所有表面的总面积（m2） ； ρ---顶棚或地板空
间各表面的平均反射比
平均反射比由7-7计算 3.确定利用系数的步骤
三.道路照明计算举例
例5.如图所示，某小区道 路照明采用交错式排列， 灯杆间距为46m，路面宽 度为14m，灯具安装高度 为8m，伸出1.5m。采用 JTY-61型灯具（250W高 压钠灯），灯泡额定光通 量为23750lm。试求路灯 （1）（2）（3）对A点的 照度。灯具水平安装，照 度曲线见等照度曲线图。
例6 如图所示路灯单侧布置， 灯间距为25m，路面宽6m， 灯具安装高度为6m，伸出 1m。采用JTY23-125型灯 具（125W荧光高压汞灯）， 灯泡额定光通为4750lm。 灯具安装仰角为50，试求 路面平均照度。灯具利用 系数曲线见附图。
电气照明技术课程设计
电气照明技术课程设计1. 课程设计背景1.1 课程简介电气照明技术是电气工程专业的重要组成部分，其对于现代生活的影响越来越大。
本课程设计的目的是通过实际的案例演练，深入理解照明技术原理和实际工程应用，提高学生能够独立进行电气照明设计的能力。
1.2 培养目标本课程旨在培养学生以下能力：•掌握照明技术的基本原理和应用方法；•熟练掌握照明设计的流程和标准规范；•具备一定的实际工程应用能力，能够进行初步的照明设计。
2. 课程设计内容2.1 理论部分2.1.1 照明设计流程照明设计的流程包含以下几个环节：•照明要求分析；•光源的选择；•入射角度计算；•光束分配计算；•光照度计算；•照明效果分析。
在理论部分，将重点介绍上述流程，并通过实例分析来提高学生对于照明设计流程的理解。
2.1.2 照明技术原理本章内容将介绍照明技术的基本原理，包括颜色温度、光谱分析、路面反射系数、照度等；同时也会介绍常见的光源技术，包括白炽灯、荧光灯、LED灯等。
2.2 实践部分通过实际的案例演练，学生将深入理解照明技术原理和实际工程应用，提高学生能够独立进行电气照明设计的能力。
2.2.1 案例分析通过实例分析，将介绍照明设计流程的具体应用。
同时也会介绍常见的光源技术在实际工程中的应用。
2.2.2 照明设计实践在实践部分，学生将组成小组，进行真实的照明设计，包括以下内容：•建筑物外立面照明设计；•屋内照明设计；•公共道路照明设计。
3. 课程设计评价3.1 课程评分•准备（30%）：包括对于理论知识和案例分析的学习，准备充分的照明设计资料；•报告（30%）：学生需根据实际情况，编写详细的照明设计报告；•答辩（40%）：小组成员需要进行照明设计答辩，评选出最佳设计小组。
3.2 课程反馈为了改善课程质量，学生需填写课程评价问卷，反馈本课程的教学质量、内容及学习体验，同时提出建议和意见。
根据反馈结果，为下一次课程教学做出相应的调整。
4. 结语电气照明技术是一门重要的技术学科，对实际生活和工业生产有着广泛的影响。
电气照明设计方案
当有下列情况时，N线截面不小于相线截面：
照明配电干线： 当用电负荷主要为单相用电设备； 以气体放电光源为主的配电线路； 单相回路。
I jsP
PjsP
U NP cos
（1）照明设备接在相电压
2）三相等效负荷
Pjs 3PP max
（1）照明设备接在相电压
3）三相线路的线计算电流
I jsL
Pjs
3U NL cos
3PP max
3PP max
3U NL cos U NL cos
（2）照明设备接在线电压
1）三相等效负荷
（2）按允许电压损失选择
导线上的电压损失应低于最大允许值5％， 以保证供电质量。
对于380／220V低压供电线路，若整条线路
的导线截面、材料均相同，不计线路电抗，
且功率因数cos近似为1时，那么，根据电压
损失来选择导线或电缆截面的简化计算公式
为
S
R0 Cu%
n i 1
Pi Li
表8－8 计算系数C 表8—9 线路电压损失百分数
S min I
t jx C
表8－11 热稳定系数
对于1kV以下的照明线路，虽然供电线路不 长，但因负荷电流大，导线应按照允许载流 量选择，并按机械强度和允许电压损失来校 验；对于电缆还应按短路时的热稳定来校验。
（5）中性线、保护线、保护中性线截面
1）对于中性线（N线）截面的选择，
a）在单相及二相线路中，N线截面应与相线截面相同。 b）在三相四线制配电系统中，N线的允许载流量应不
照明电气设计讲稿
4照明设计施工图4.2照明施工图电气照明施工图的主要作用是用来说明建筑电气工程中照明系统的构成和功能，描述系统的工作原理，提供设备的安装技术数据和实用维护数据等。
1．电气照明施工图的符号及标注1）图形符号照明施工图中常用的图形符号见表8－24。
2）文字符号照明工程中常用导线敷设方式的标注符号见表8-25，导线敷设部位标注符号见表8-26，照明灯具安装方式标注符号见表8-27。
3）照明配电线路的标注照明配电线路的标注一般为a-b(c*d) e-f若导线截面不同时，应分别标注，如两种芯线截面的配电线路可标注为a-b(c*d+n*h) e-f式中：a ——线路的编号（亦可不标）；b ——导线或电缆的型号；n 、c —一导线的根数；d 、h —一导线或电缆截面，mm 2e ——敷设方式及管径，mm ；f …一敷设部位。
例如，某照明系统图中标注有 BLV （3 x 50＋2 x 3 5） SC50一FC ，表示该线路采用的导线型号是铝芯塑料绝缘导线，三根截面50 mm 2，两根截面35 mm 2，穿管径为50m ；的焊接钢管沿地面暗装敷设。
4）照明灯具的标注照明灯具的一股标注方法为c d L a bf e ⨯⨯- 若灯具为吸顶安装，可标注为c d L a b f ⨯⨯-—式中a ——灯具数量。
b —一灯具具型号或编号；c —一每套照明灯具的灯泡（管）数量；d ——每个灯泡（管）容量，W ；e —一灯具的安装高度，m ；f —一安装方式；L ——光源种类。
例如，照明灯具标注为2301040YZ RR P ⨯- 2.8表示这个房间或某个区域安装10套型号为YZ40RR 的荧光灯（Z 一直管型RR 一日光色），每套灯具装有2根30W 灯管，管吊式安装，安装高度2.8 m 。
而标注为26066JXD S ⨯--则表示这个房间装有6套型号为JXD6的灯具，每套灯具装有2个60W 的白炽灯，吸顶安装。
5）开关及熔断器的标注一般的标注方法为//b aa b c i c i --或 当需标注引入线的规格时为/()b c i a d e f g-⨯- 式中 a —－设备编号；b ——设备型号；c —一额定电流，A ；i —一整定电流，A ；d —一导线型号；e —一导线根数；f ——导线截面，mm 2；g ——敷设方式。
照明电气设计大全
PPT文档演模板
照明电气设计大全
(4) 发光强度 发光强度是表征光源(物体)发光能力大小
光源在某一特定方向上单位立体角内(每球面度，球的 面积为4πR2所张球面度为4π）辐射的光通量，称为光源在 该方向上的发光强度(简称光强)，用符号I表示，单位为坎 ［德拉］(cd)。
面上 白天采光良好的室内
照度值（lx） 0.002 0.2 100000
1000
100～500
PPT文档演模板
照明电气设计大全
(6) 亮度 某一物体(或发光体)的表面亮度是该物 体单位面积向视线方向发出的发光强度。亮度用 符号L表示，其单位为坎［德拉］每平方米 (cd/m2)。
由于物体在各个方向的亮度不一定相同，因 此常在符号L的右下角注明角度，用以表示与物体 表面法线成α角方向的亮度。
被物体反射的光通量中Φ′与射向物体的光通 量Φ之比，叫做反射率或称反射系数ρ
建筑物内墙壁及顶棚、地面的反射率的近似值 如表如表5.3所示。
PPT文档演模板
照明电气设计大全
表5.3 墙壁及顶棚、地面的反射率的近似值
反射面性质
反射率(%)
抹灰并大白粉刷的 顶棚和墙面
砖墙或混凝土面(石 灰、大白)喷白
墙、顶棚为水泥砂 浆抹面
② 事故照明 当工作照明由于电气事故而断 电后，为了继续工作或从房间内疏散人员而设置的 照明。
③ 值班照明 在非生产时间内为了保护建筑 物及生产的安全，供值班人员使用的照明 。
④ 障碍照明 装设在建筑物上作为障碍标志 用的照明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
住宅照明
二、学校照明
1、照度标准：见表6-11； 2、光源与灯具的选择 （1）光源：主要有荧光灯、高强度气体放电灯等，不同场合
选择不同的光源； 1） 白炽灯体积小、容易聚光、可以直接起动，主要用 于普通照明、事故照明及保卫照明。 2） 荧光灯效率高、寿命长、辉度低、显色性能好等特 点，在教室、走廊、橱窗等要求照度和显色性比较 高的场所使用； 3） 高强度气体主要特点为寿命长、显色性好、效率高 的特点，高压钠灯，高压荧光汞灯等主要用于礼堂、 室内运动场等高天棚的室内照明。
4、卧室照明
1）在顶棚上安装乳白色半透明的照明器构造安静柔和 的一般照明，也可采用间接照明来视线； 2）在梳妆台两侧垂直安装显色性好的低亮度的带状光 源或在上部安装带状照明器以显出自然的肤色，床 头两端安装壁灯或台灯，在宽敞的房子写字台或沙 发上放置台灯或安装落地灯。
5、厨房照明
1）厨房照明要求没有阴影，不管是在水平面或垂直 面上都有一定的照度。
二、照明电气设计注意事项
（1）有利于对人的活动安全、舒适和正确识别周 围环境，防止人与光环境之间失去协调性； （2）重视空间的清晰度，消除不必要的阴影，控 制光热和紫外线辐射对人和物产生的不利影响； （3）创造适宜的亮度分布和照度水平，限制眩光， 减少烦躁和不安； （4）处理好光源色温与显色性的关系、一般显色 指数与特殊显色指数的色差关系，避免产生心理 上的不平衡与不和谐感； （5）有效利用天然光，合理地选择照明方式和控 制照明区域，降低电能消耗指标
1）在正常环境中，我国灯用电压一般为220V； 2）容易触及而又无防止触电措施的固定式或移动式灯具， 及在一些危险场合，使用电压不应超过24V； 3）手提行灯的电压一般采用36V，但在一些特定场合工作 时，供电电压不应超过12V； 4）由蓄电池供电时，割据容量、电源、使用要求等因素 分别采用220V、36V、24V、12V； 5）热力管道隧道和电缆隧道内的照明电压宜采用36V。
1. 按允许载流量(负荷电流)选择
⑴长期工作制负荷 ⑵重复性短时工作负荷。 ⑶短时工作制负荷。 ⒉ 按允许电压损失选择 ⒊ 按机械强度选择 ⒋ 按热稳定性的最小截面校验
（四）在照明电气设计中，还应按以下的规定进行 设计：
⒈ 对于中性线(线)截面的选择
⒉ 保护线(线)和保护中性线(线)截面的选择
⒊ 有爆炸和火灾危险环境导线截面的选择
（二）负荷密度法
负荷密度法定义为单位面积上的负荷需求量与建 筑面积的乘积。
KA Pjs 1000
Pjs ——建筑物的总计算负荷，单位为kW；
K ——单位面积上的负荷需求量，单位为 W 2 m A ——建筑面积，单位 。
m2 ；
7.1 设备选择
一、线路的计算电流
1.
照明设备接在相电压 （1）单相线路的计算电流 PjsP I jsP U NP cos
⑵ 三相线路中的线计算电流
I jsL 3PL max 3PL max 3U NL cos 3U NL cos U NL cos Pjs
二、导线和电缆选择与敷设 （一）导体材料及电缆芯数的选择 （1）导体材料的选择 （2）电缆芯数的选择
（二） 电线和电缆的型号与敷设条件
（三）导线和电缆的截面选择
3、照明器的选择
办公室、打字室、绘图室等宜采用荧光灯； 室内饰面及地面材料的反射系数应满足：顶棚70％、 墙 面50％、地面30％，若达不到要求，选用上半球光通量不 少于15％的荧光灯； 难于确定工作位置时，选用发光面积大，亮度低的双向 蝙蝠翼式的配光照明器。
4、照明器的布置
办公室照明宜采用间接照明或半间接照明； 办公室的一般照明，应设计在工作区的两侧，采用荧光 灯时宜使照明器纵轴与水平视线相平行； 对于大开间办公室的灯位布置，宜与外窗平行。
2）为了便于清洁，如玻璃或搪瓷制品灯罩配以防潮灯 口。宜与餐厅（或方厅）用的照明光源显色性相一 致或似。 3）一般照明和近似照明要选用高显色指数的光源。
6、餐厅照明
1）没有单独餐厅的居室，用餐区域的设计和餐厅的照 明设计一样； 2）餐厅设计灯光集中在餐桌上，形成良好氛围，餐桌 较大时，采用多个照明器。 3）餐厅的一般照明选择吸顶式荧光灯，或嵌入式间接 照明
7、盥洗室照明
1）要求有较好的一般照明，通常采用吸顶照明器来 实现； 2）镜子两边垂直安装两个照明器，也可以在镜子的 上方使用面光镜； 3）照明器必须密闭，防止水汽凝聚。开关宜设在卫 生间门外，否在要采用防潮防水型面板或绝缘绳 拉线。
8、门厅、走廊与楼梯照明
1）一般照明采用吸顶荧光灯或简练的吊灯，也可安 装别致的壁灯； 2）走廊和楼梯间采用吸顶灯。
第七章
7.1 概述
照明电气设计
7.2 电气设计基础
7.3 设备选择 7.4 照明施工设计
7.1 概述
一、照明电气设计的主要任务
（1）满足光照设计确定的各种光源对电压大小 电能质量的要求； （2）选择合理、方便的控制方式； （3）保证照明装置和人身的电气安全； （4）尽量减少电气部分的投资和年运行费用。
பைடு நூலகம்
三、照明负荷计算
（一）需用系数法 1. 照明器的设备容量 Pe 2.分支回路的计算负荷 Pjsl
Pjsl k xl Pei
i 1 n
Pei ——各个照明器的设备负荷，单位为kW；
——照明器的数量； k xl ——插座回路的需用系数。
n
3.干线计算负荷
PjsL
PjsL k xL
Pjsli
9、其他设计要求
1）可分隔式住宅单元，可在顶棚设置悬挂式插座，采 用多功能线槽，或设备和家具、墙结合； 2）高级住宅的方厅、通道和卫生间采用指示灯翘板开关； 3）防范的监视器宜与单元内通道照明灯和警铃联动； 4）公灯宜集中控制管理； 5）有关住宅室内的插座的设置，应符合相关规定。 6）户内照明和插座宜分开配线； 7）单身宿舍宜选用荧光灯，宜采用限电措施，公共活 动室宜设有插座。
3、教室照明
教室照明宜采用蝙蝠式和非对称式配光照明器，并且布 置灯位原则应采用与学生主视线相平行，照明的控制应 平行外窗方向顺序设置开关。 一般照明如右图所示
4、黑板照明
1）照明器的安装高度h与水平距离l的距离的关系，如右图所示； 2）照明器的反射光不致进入学生的眼睛，α 角应该在60o 以上，最低不应小于45o；
I jsL 3PP max 3PP max 3U NL cos 3U NL cos U NL cos Pjs
U NL ——单相负荷所在线路的额定线电压，单位为kV cos ——相负荷的功率因数
2. 照明设备接在线电压 ⑴ 三相等效负荷
Pjs 3PL max
PL max ——三相负荷中最大线间负荷，单位为kW
（2）书库照明
书架要求有垂直照度，书库宜采用窄配光或其他配光适 当的照明器；
（3）特殊灯光设备
微缩胶片的光源要保证屏幕不会出现其他光源的反光； 微机室要特别注意防止眩光，采用格栅型的荧光吸顶灯； 展览区采用轨道灯装置，使用多盏聚光灯。
三、办公室照明
1、照度水平，见表6-6； 2、亮度和眩光
1）亮度差别太大，就会引起眩光； 2）亮度差别太小，整个环境显得呆板； 3）视觉作业与其邻近的背景之间的亮度比值应在3：1～ 10：1之间；
3）为了避免在教师的讲稿上有刺眼的光线，光源的仰角 β 应不小于45o，最小也应在30o以上； 4）黑板照明器的投射位置最好在黑板的下端P。 5）如右图所示，阶梯教室通常采用平行于黑板的荧光灯灯带 照明，以减少眩光。
5、电化教室的照明
1）报告厅、大教室等场所，宜设置供记录用的照明和 非电化教学时使用的一般照明，但一般照明宜采用 调光方式。 2）演播用照明的用电功率，初步设计时可按0.6~0.8 kW/m2估算，当演播室的高度在7m及以下时，宜采用 导轨时灯具，高于7m时，则采用固定式布置灯具。 演播室面积超过200 m2时，应设有应急照明。 3）电化教室的多媒体教学设备，应在讲台上安装控制 台，以使教师能够完成教室的照明器的开启和关闭， 进行调光的控制以及自动投影系统的控制。
办公室照明
办公室照明
四、旅馆照明
1、照度标准： 参见表6－9。 2、门厅照明： 最好能用调光设备或开关装置对门厅的照明亮度进行 调节。
3、公共场所照明
（1）主厅 照明系统应与室内装修配合，当厅高度超过4m时，宜使 用建筑化照明（或下投式照明与立灯照明的组合照明）， 使主厅显得宽敞华丽。也可使用大型吊灯，显示豪华气 派。 （2）餐厅 选择白炽灯或荧光灯作为背景照明。 （3）宴会厅 照明一般采用晶体发光玻璃珠帘照明器或大型、枝型吊 灯；可以选用花灯、局部射灯、筒灯、荧光灯等不同照 明器的组合，适应不同场合的需要。
二、照明供电
（1）照明对电压质量的要求
1、电压漂移
U Un u 100% Un
U max U min u f 100% Un
2、电压波动与闪变
电压波动
电压闪变
u10
2 ( a u ) f f 1 100%
（2）照明负荷分级
一级负荷、二级负荷、三级负荷
（3）电压和供电方式的选择
PjsP —单相负荷所在线路的总计算负荷，单位为kW；
—单相负荷所在线路的额定相电压，单位为kV； cos —单相负荷的功率因数。
U NP
（2）三相等效负荷
Pjs 3PP max
PP max——三个单相负荷中最大的相负荷，单位为kW
Pjs ——三相等效计算负荷，单位为kW
（3）三相线路的线计算电流
三、照明配电线路的保护与低压电器的选择
（一） （二） （三） （四） 短路保护 过负载保护 接地故障保护 防触电保护
7.2
1、照度标准 2、照明器选择
室内照明
一、住宅建筑照明（住宅照明）
