溶气系统
压力溶气气浮系统的设计共页文档课件 (一)
压力溶气气浮系统的设计共页文档课件 (一)压力溶气气浮系统是水处理领域广泛应用的一种先进技术，它能够高效地去除水中难以处理的悬浮物质、沉积物及其他污染源。
本文将介绍压力溶气气浮系统的设计方案及其工作原理。
一、设计方案1.基本原理压力溶气气浮系统采用空气压力将水中气体和固体颗粒溶解，进而快速释放出来，形成大量的气泡，从而使悬浮物质、污染物质和沉积物质抬升到水面，并被集中到水面上进行排放。
设计方案的基本原理就是根据系统容量、设备尺寸、控制方式、排放标准等因素，用最优的技术和材料组成一个合理的系统，实现水质的目标排放。
2.系统结构压力溶气气浮系统主要包括溶气器、气浮池、隔油器、污泥收集器、控制系统等组成。
其中，溶气器是气浮系统中最核心的部分，它负责将空气与水混合，经过高压罐压缩后喷出溶解的气体，实现气泡的生成。
3.设计参数压力溶气气浮系统的设计参数包括水质处理流量、气泡发生器订购数量、压力罐体积、气泡尺寸、气泡产生频率、水力停留时间等。
根据压力溶气气浮系统的实际使用情况和需求来选择相应的设计参数，以保证系统的高效性、稳定性和可靠性。
二、工作原理1.水质处理当水经过压力溶气器时，经过气密的装置形成了众多的细小气泡，将难以处理的悬浮物质、沉积物等粒子浮到水面上，形成一个密集的污染物层。
2.气泡产生在气泡发生器内，由压缩机压缩后的空气与水进行混合，形成气泡。
这些气泡由于密度小、体积大，能够吸附目标污染物和颗粒，使其由浅到深、由大到小逐渐聚集到水面。
3.沉积分离污染物经过气泡发生器后，浮在水面上形成泡沫，在气浮池内形成压缩气体层，使其随气体升降进一步沉积、浮出。
隔油器将油水分离，污泥收集器收集气泡和沉积物质，再通过污泥管道进行排放。
综上所述，压力溶气气浮系统是一种高效处理水质的先进技术，具有良好的应用前景。
通过优化设计方案、合理选择参数和改进工作原理，可以进一步提高压力溶气气浮系统的运行效率和处理水质的能力，满足不同场景的需求。

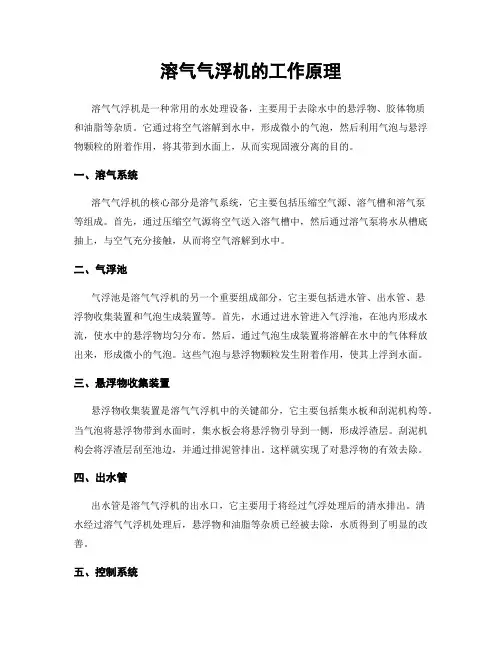

溶气气浮机的工作原理
溶气气浮机的工作原理溶气气浮机是一种常用的水处理设备，主要用于去除水中的悬浮物、胶体物质和油脂等杂质。
它通过将空气溶解到水中，形成微小的气泡，然后利用气泡与悬浮物颗粒的附着作用，将其带到水面上，从而实现固液分离的目的。
一、溶气系统溶气气浮机的核心部分是溶气系统，它主要包括压缩空气源、溶气槽和溶气泵等组成。
首先，通过压缩空气源将空气送入溶气槽中，然后通过溶气泵将水从槽底抽上，与空气充分接触，从而将空气溶解到水中。
二、气浮池气浮池是溶气气浮机的另一个重要组成部分，它主要包括进水管、出水管、悬浮物收集装置和气泡生成装置等。
首先，水通过进水管进入气浮池，在池内形成水流，使水中的悬浮物均匀分布。
然后，通过气泡生成装置将溶解在水中的气体释放出来，形成微小的气泡。
这些气泡与悬浮物颗粒发生附着作用，使其上浮到水面。
三、悬浮物收集装置悬浮物收集装置是溶气气浮机中的关键部分，它主要包括集水板和刮泥机构等。
当气泡将悬浮物带到水面时，集水板会将悬浮物引导到一侧，形成浮渣层。
刮泥机构会将浮渣层刮至池边，并通过排泥管排出。
这样就实现了对悬浮物的有效去除。
四、出水管出水管是溶气气浮机的出水口，它主要用于将经过气浮处理后的清水排出。
清水经过溶气气浮机处理后，悬浮物和油脂等杂质已经被去除，水质得到了明显的改善。
五、控制系统溶气气浮机还配备了控制系统，用于监测和控制整个处理过程。
控制系统可以根据进水水质和处理要求，调节溶气量、气泡生成速度和刮泥机构的运行等参数，以达到最佳的处理效果。
六、工作原理溶气气浮机的工作原理可以总结为以下几个步骤：1. 溶气：通过溶气系统将空气溶解到水中，形成微小的气泡。
2. 混合：溶气后的水与待处理的水混合，使气泡均匀分布。
3. 附着：气泡与悬浮物颗粒发生附着作用，将其带到水面上。
4. 浮升：悬浮物随着气泡上浮到水面，形成浮渣层。
5. 刮除：刮泥机构将浮渣层刮至池边，并通过排泥管排出。
6. 出水：经过气浮处理后的清水通过出水管排出。
溶气气浮机的工作原理
溶气气浮机的工作原理溶气气浮机是一种常用的水处理设备，主要用于水体中去除悬浮物质和沉淀物质。
它通过将空气溶解到水中，形成弱小的气泡，利用气泡与悬浮物质或者沉淀物质的附着作用，使其浮起，从而实现水体的净化和澄清。
溶气气浮机通常由溶气系统、气浮池和清水池组成。
下面将详细介绍其工作原理。
1. 溶气系统溶气系统是溶气气浮机的核心部份，它负责将空气溶解到水中。
普通采用压缩空气作为溶气气体，通过气体调节阀和溶气泵将空气送入气浮池的底部。
溶气泵通过高速旋转的叶轮将气体与水混合，形成弱小的气泡。
2. 气浮池气浮池是溶气气浮机的主体部份，它是通过气泡与悬浮物质或者沉淀物质的附着作用，使其浮起的地方。
当气泡进入气浮池后，由于气泡的浮力作用，悬浮物质或者沉淀物质会随着气泡一起浮起。
在气浮池内部设置有搅拌装置，可以使气泡与水中的悬浮物质或者沉淀物质充分接触，增强附着效果。
3. 清水池清水池是溶气气浮机的尾部部份，它用于采集浮起的悬浮物质或者沉淀物质。
当悬浮物质或者沉淀物质浮起后，会被推向清水池，通过清水池中设置的排泥装置将其排出。
清水池内部还设置有水位控制装置，用于控制水位，保持溶气气浮机的正常运行。
溶气气浮机的工作原理可以总结为以下几个步骤：1. 气泡生成：溶气系统将空气溶解到水中，形成弱小的气泡。
2. 气泡与悬浮物质或者沉淀物质接触：气泡进入气浮池后，通过搅拌装置与水中的悬浮物质或者沉淀物质充分接触。
3. 悬浮物质或者沉淀物质浮起：由于气泡的浮力作用，悬浮物质或者沉淀物质会随着气泡一起浮起。
4. 悬浮物质或者沉淀物质采集和排除：浮起的悬浮物质或者沉淀物质被推向清水池，通过排泥装置将其排出。
溶气气浮机具有以下优点：1. 高效净化：溶气气浮机能够有效去除水中的悬浮物质和沉淀物质，使水体得到净化和澄清。
2. 处理能力大：溶气气浮机处理能力大，适合于各种规模的水处理工程。
3. 操作简便：溶气气浮机的操作相对简单，只需进行简单的调节和维护即可。
溶气系统气浮装置设计参数的选定
溶气系统气浮装置设计参数的选定文章来源：蓝白蓝网 2010-08-11 15:04溶气系统是气浮装置的重要组成部分。
溶气系统包括水泵、空压机、压力溶气罐(管)及其它附属设备。
其中压力溶液气罐(管)是影响溶气效率的关键设备。
回流比和需气量是关系到溶气系统合理性和气浮装置正常运行的关键参数。
1、气固比a s的确定确定回流比和需气量，首先要确定气固比。
气固比就是溶气水中经减压释放的溶解空气总量与原水带人的悬浮固体总量的比值。
气固比的选用涉及到设备、动力及出水水质等诸多因素。
合适的气固比应该达到释气量足以浮起原水中的全部悬浮物的要求。
具体计算过程见下式。
a s=V a K t（ηP-P0）Q r/（SSQ）式中：V a——空气的溶量，g/L；K t——溶解系数（20℃时，Kt=0.024）；η——加压溶气系统的溶气效率（较高的为80%~90%）；P——溶气压强，绝对压强，Pa；P0——大气压强，绝对压强，Pa；Q r—加压溶气水量，m3/h；SS——水中悬浮物颗粒的含量，mg/L(造纸白水一般为1000mg/L)；Q——污水水量，m3/h。
气固比的确定有两种方法：①试验法，根据所需处理水的水质和水量，参照相应的水质标准进行可行性试验，选取或测定出a s；②经验选取法，a s的典型经验选取范围在0.005-0.06。
2、回流量Q r的确定当气固比a s确定后，由上式可得出：Q r=a s SSQ/[V a K t（ηP-P0）]3、需气量V的确定根据亨利定律，推导出需气量V的公式为：V=S l K(ηP—P0)Q r×10-3/V式中：V——需气量，m3/h；S l——空气裕量系数；K——标况下空气的溶解度，29.3mg/L。
由以上推理，可以得出以下计算顺序：由出水SS的要求和出渣含固率的要求确定a s，由原水SS的含量和溶气水溶气压力确定回流比，由亨利定律确定需气量。

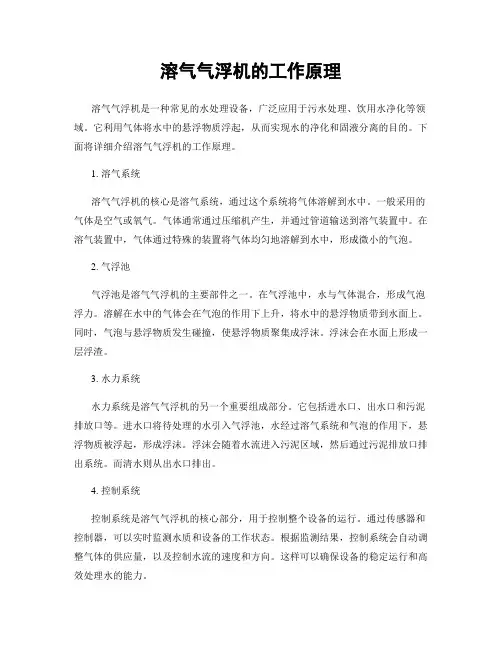

溶气气浮机的工作原理
溶气气浮机的工作原理溶气气浮机是一种常见的水处理设备，广泛应用于污水处理、饮用水净化等领域。
它利用气体将水中的悬浮物质浮起，从而实现水的净化和固液分离的目的。
下面将详细介绍溶气气浮机的工作原理。
1. 溶气系统溶气气浮机的核心是溶气系统，通过这个系统将气体溶解到水中。
一般采用的气体是空气或氧气。
气体通常通过压缩机产生，并通过管道输送到溶气装置中。
在溶气装置中，气体通过特殊的装置将气体均匀地溶解到水中，形成微小的气泡。
2. 气浮池气浮池是溶气气浮机的主要部件之一。
在气浮池中，水与气体混合，形成气泡浮力。
溶解在水中的气体会在气泡的作用下上升，将水中的悬浮物质带到水面上。
同时，气泡与悬浮物质发生碰撞，使悬浮物质聚集成浮沫。
浮沫会在水面上形成一层浮渣。
3. 水力系统水力系统是溶气气浮机的另一个重要组成部分。
它包括进水口、出水口和污泥排放口等。
进水口将待处理的水引入气浮池，水经过溶气系统和气泡的作用下，悬浮物质被浮起，形成浮沫。
浮沫会随着水流进入污泥区域，然后通过污泥排放口排出系统。
而清水则从出水口排出。
4. 控制系统控制系统是溶气气浮机的核心部分，用于控制整个设备的运行。
通过传感器和控制器，可以实时监测水质和设备的工作状态。
根据监测结果，控制系统会自动调整气体的供应量，以及控制水流的速度和方向。
这样可以确保设备的稳定运行和高效处理水的能力。
5. 应用领域溶气气浮机广泛应用于污水处理、饮用水净化、工业废水处理等领域。
在污水处理中，溶气气浮机可以有效去除水中的悬浮物质、油脂和颗粒物，提高水的透明度和净化效果。
在饮用水净化中，溶气气浮机可以去除水中的浑浊物质和微生物，确保水的安全和卫生。
在工业废水处理中，溶气气浮机可以去除水中的有机物和重金属等有害物质，达到环保排放的要求。
总结：溶气气浮机利用气体将水中的悬浮物质浮起，从而实现水的净化和固液分离的目的。
它包括溶气系统、气浮池、水力系统和控制系统等组成部分。
溶气气浮机广泛应用于污水处理、饮用水净化、工业废水处理等领域，具有高效、稳定和可靠的特点。
溶气泵介绍
溶气泵介绍EDUR气液多相溶气泵在气浮装置中使用说明一、基本原理空气在水中的最大溶解度主要取决于压力、水温和水质，压力越高、水温越低，则空气在水中的饱和溶解度越大。
对气浮而言，希望得到尽可能多的溶解空气，即达到饱和状态，但要避免过饱和。
在气浮装置中采用EDUR气液多相泵作为溶气泵。
气体在泵进口管道利用自身的真空直接吸入。
EDUR气液多相泵特殊的叶轮结构，使得泵在建立压力的过程中产生气液两相充分的溶解并达到高压饱和。
在减压释放时，溶解的气体以微气泡的形式逸出并弥散在气浮装置。
通过这种方式产生的气泡直径可以小于30微米。
根据气体和液体的性质，及其温度压力的变化，气体在液体中的饱和溶解度各不相同。
除了溶解空气以外，也可以溶解氯气、二氧化碳等。
EDUR气液多相泵的最大含气量可以达到30%。
泵的性能在流量变化和气量波动时十分稳定，为泵的调节和气浮工艺的控制提供了良好的操作条件。
传统气浮装置通过溶气罐静压溶气，必须配有一系列相关设备，如空压机、溶气罐、水泵、控制系统、释放器、阀等。
由于不能做到气体在水中的饱和溶解，减压释放后容易产生大气泡，影响气浮处理效果。
采用气液多相泵溶气，不但可省去其中的多数设备，降低投资和运行费用，而且由于气泡细微、弥散均匀，气浮处理效果得到大幅度改善。
与射流泵溶气系统管道溶气相比，EDUR 多相流泵的溶气是在泵的多级升压过程中完成的，气体溶解度容易控制，溶解效果更理想。
采 用EDUR多相流泵的气浮处理效率远远优于射流泵溶气系统。
二、EDUF泵的性能参数 为了最多地俘获悬浮物，气浮中的气泡应尽可能小，并分布均匀。
EDUF多相泵能产生小于30微米的气泡，达到了最理想的效果。
下图 为减压后的气泡大小和饱和压力的关系 （介质：空气和水，温度20 o C ）。
EDUR 泵的选用原则如下：1、流量可根 据工艺要求确定 溶气水流量，一般 可按气浮处理水 量 的 25%-35%考-§・二-星/地对压力[bar]虑。
关于水处理高效溶气气浮机的知识
关于水处理高效溶气气浮机的知识高效溶气气浮系统气浮系统集进水、絮凝、分离、集水、出水于一体，与传统气浮设备类似，设有一个稳流室、溶气释放室，使处理性能更稳定，效果更优越，对于传统设备改造尤为适宜。
通过折板反应的原水，流速很高，若直接与溶气水接触，会消散微小气泡，影响气泡沾附絮块效果，从而降低气浮处理效率，若增加了稳流室，使湍流的原水动能消耗，匀速进入溶气水释放室，从而有力保证了去除效果。
溶气释放室与分离室于一个槽体。
中间隔开，溶气水与絮凝完毕的原水在此粘附，缓慢上升，进入气浮分离室，保证了絮凝块与微小气泡的接触空间与时间，使溶气水的释放率达80-100％对于气浮机设备来说，溶气系统好比是气浮设备的“心脏”，也是气浮设备的主要的部件，在这个阶段，气与水在泵的进口处一起吸入，经叶轮剪切加压在溶气罐中混合成溶气水，气液两相充分混合并达到饱和,整套溶气系统的含气量达10％，且气体的溶解度为100％，使气体弥散时的微气泡分布均匀，平均气泡直径小于30um。
该溶气系统是对传统气浮改进和技术创新，提高了气浮分离效率，大大降低设备生产和运行费用。
溶气气浮污水处理机为钢制结构，其工作原理是：由空气压缩机送到空气罐中的空气通过射流装置被带入溶气罐，在0.35Mpa压力下被强制溶解在水中，形成溶气水，送到气浮槽中。
在突然释放的情况下，溶解在水中的空气析出，形成大量的微气泡群，同泵送过来的并经加药后正在絮凝的污水中的悬浮物充分接触，并在缓慢上升过程中吸附在絮集好的悬浮物中，使其密度下降而浮至水面，达到去除SS和CODcr的目的。
溶气气浮污水处理机结构主要由以下几部分组成：1、气浮槽：圆形钢制结构，是污水处理机的主体和核心，内部由释放器、均布器、污水管、出水管、污泥槽、刮泥板系统等组成。
释放器置于气浮机中央位置，是生产微气泡的关键部件。
溶气罐来的溶液气水在这里与废水充分混合，突然释放，产生剧烈搅动和涡流，形成直径约为20－80um的微气泡，从而黏附于水中的絮凝体上升，清水彻底分离出来。
溶气系统
溶气系统——FA型溶气系统（无锡工源）溶气系统是利用射流吸气原理，空气由空压机供给，在一定的工作压力下，通过水流的高速运动，使空气在最短时间内、最大限度地溶入水中，形成饱和的溶气水的设备。
为气浮系统后续工艺提供高效、稳定的溶气水。
系统由溶气罐、回流水泵、空压机、机架和管路等组成，控制电柜分开设置。
特点1、结构简单、体积小2、耗电省、效率高、效果稳定3、电气控制安全可靠、自动化水平高、操作运行方便主要技术参数、尺寸型号溶气水量（m3/h）主电机（kW）加气电机（kW）设备重量（kg）工作重量（kg）FA-60 20 7.5 1.5 900 1000 FA-80 30 15 1.5 1000 1500FA-100 35 15 1.5 1300 1900 FA-150 50 15 1.5 1500 2400 FA-200 65～70 22 3 1900 3100 FA-250 80～90 22 3 2500 4000 FA-300 90～110 30 3 3000 4900 FA-500 160～170 45 5.5 4200 6000 FA-800 260～270 90 7.5 6500 11000 基本参数及主要指标安装尺寸（mm）表2型号\尺寸L B H H1 H2 溶气水出口管径溶气泵进水管径FA-60 2500 800 1800 800 400 DN65 DN100 FA-80 2500 800 1800 800 400 DN80 DN125 FA-100 2600 800 1800 800 400 DN80 DN125 FA-150 **** **** 2100 1000 500 DN100 DN125 FA-200 3000 1400 2700 1200 640 DN125 DN100 FA-250 3200 1600 2700 1200 640 DN150 DN200 FA-300 3500 1600 2800 1200 540 DN200 DN200 FA-500 3800 1800 3000 1400 540 DN200 DN200 FA-800 4000 1800 3200 1100 675 DN250 DN250系统流程图1. 压力表2. 溶气罐3. 溶气出水口4. 安全阀5. 浮球液位控制器6. 进水口7. 水泵8. 机架9.空压机FA 型溶气系统安装尺寸图释放器——TJ型释放器溶气气浮净水法是将溶气系统产生的压力溶气水，经释放器释放，产生大量的微细气泡引入待处理水中。
溶气气浮机的结构
解罐，带有搅拌装置，另外两个为药剂储存罐，
体积随处理能力大小而配套。
1cn0f4c7d 气浮机源自部，并通过一根直立主管连接到罐的上部溢出，
溢出口设有水位调节手柄，便于调节罐内水位。
污泥管安装于罐体底部，用于排出沉积于罐底的 沉积物，罐体上部设有污泥槽，槽上有刮板，刮
只有这样，等到我们必须告别的那天，我才没有遗憾，我才敢对你说再见。每个
板不断转动，连续将上浮的污泥刮到污泥槽内，
自流至污泥池里。2、溶气系统：溶气系统主要
气罐来的溶液气水在这里与废水充分混合，突然 释放，产生剧烈搅动和涡流，形成直径约为 20
只有这样，等到我们必须告别的那天，我才没有遗憾，我才敢对你说再见。每个
－80um 的微气泡，从而黏附于水中的絮凝体上
升，清水彻底分离出来。均布器呈锥形结构，连
接于释放器上，主要作用是将分离出来的清水和 污泥均布散布于罐体中。出水管均布于罐体下
有溶气罐、储气罐、空气压缩机、高压泵组成， 溶气罐是系统中最关键的部分，其作用就是实现
和空气的充分接触，加速空气溶解。它是一个密
闭耐压钢罐，内部设计有挡板、隔套，可以加速
空气和水体的扩散、传质过程，提高溶气效率。 3、药剂罐：用于溶解存储药液，其中两个为溶
只有这样，等到我们必须告别的那天，我才没有遗憾，我才敢对你说再见。每个
只有这样，等到我们必须告别的那天，我才没有遗憾，我才敢对你说再见。每个
而浮至水面，达到去除 SS 和 CODcr 的目的。溶
气气浮污水处理机结构主要由以下几部分组成：
1、气浮槽：圆形钢制结构，是污水处理机的主 体和核心，内部由释放器、均布器、污水管、出
水管、污泥槽、刮泥板系统等组成。释放器置于
气浮机中央位置，是生产微气泡的关键部件。溶
溶气气浮机的工作原理
溶气气浮机的工作原理
溶气气浮机是一种常用的水处理设备，主要用于处理水中的悬浮物和浊度，使水质达到要求的标准。
它通过将气体溶解到水中，产生弱小的气泡，利用气泡的浮力将悬浮物带到水面上，从而实现固液分离的目的。
工作原理如下：
1. 溶气系统：溶气气浮机通过溶气系统将气体溶解到水中。
通常使用的气体是空气或者氧气，通过气体泵将气体压缩并注入溶气室。
在溶气室内，气体与水接触并溶解，形成气泡。
2. 混合系统：溶气气浮机将溶解气体的水通过混合系统引入浮选池。
混合系统通常由混合器和搅拌器组成，可以将溶解气体均匀地分布到整个浮选池中。
3. 浮选池：在浮选池中，溶解气体的水形成大量弱小的气泡。
这些气泡与悬浮物颗粒接触时，会附着在颗粒表面并形成气泡颗粒复合物。
由于气泡的浮力作用，气泡颗粒复合物会向上浮动到水面。
4. 清洁系统：当气泡颗粒复合物浮动到水面时，它们形成泡沫层。
泡沫层会被清洁系统移除，以保持浮选池的正常工作。
清洁系统通常包括刮泡器和排泡器。
5. 出水系统：经过溶气气浮机处理后的水质得到提升，清洁的水从浮选池的底部流出，经过出水系统排出。
出水系统通常包括出水口、水泵和管道等设备。
溶气气浮机的工作原理可以通过以下步骤简单概括：气体溶解、气泡生成、气泡颗粒复合物形成、泡沫层清除和清洁水排出。
溶气气浮机在水处理中广泛应用，特殊适合于处理含有悬浮物、油脂、胶体等难以处理的水质。
它具有处理效果好、处理能力大、运行稳定可靠等优点，被广泛应用于污水处理厂、饮用水处理厂、工业废水处理等领域。
溶气气浮机的工作原理
溶气气浮机的工作原理溶气气浮机是一种常用的水处理设备，广泛应用于污水处理、工业废水处理、饮用水净化等领域。
它通过将气体溶解在水中，形成微小气泡，利用气泡的浮力将悬浮物质从水中分离出来。
下面将详细介绍溶气气浮机的工作原理。
1. 溶气系统溶气气浮机的核心是溶气系统，它负责将气体溶解到水中，形成微小气泡。
一般采用压缩空气作为气源，通过气体压缩机将空气压缩到一定压力，然后通过溶气器将空气溶解到水中。
溶气器通常采用多级溶气器，将气泡的直径控制在20-50微米范围内，以提高气泡的浮力和悬浮物质的吸附效果。
2. 混合槽溶气气浮机通常设置有混合槽，其作用是将气体均匀地溶解到水中，并与水中的悬浮物质充分接触。
混合槽内通常设置有搅拌器或旋流装置，以增加气体与水的接触面积，提高气泡的溶解效果。
此外，混合槽还可以用来调节水的流速和水位，以适应不同处理工况的需求。
3. 气浮槽混合槽后面是气浮槽，气浮槽是溶气气浮机中最重要的部分。
在气浮槽中，水和气泡一起上升，形成气泡浮力，将悬浮物质从水中分离出来。
气浮槽内通常设置有隔板或隔板槽，以增加气泡与悬浮物质的接触时间，提高分离效果。
气浮槽还可以设置泄压装置，用于调节气泡的大小和数量，以适应不同处理需求。
4. 澄清槽气浮槽后面是澄清槽，澄清槽用于收集上升的气泡和分离出的悬浮物质。
在澄清槽中，气泡上浮到水面形成泡沫层，悬浮物质沉淀到底部形成污泥层。
澄清槽通常设置有泡沫刮板和污泥刮板，用于清除泡沫层和污泥层，以保持设备的正常运行。
清除的泡沫和污泥可以通过排泥装置和排气装置进行处理和排放。
5. 控制系统溶气气浮机通常配备有控制系统，用于控制设备的运行和调节处理效果。
控制系统可以根据进水水质和处理要求，自动调节气体的压力和溶解量，以保证设备的稳定运行和处理效果。
控制系统还可以监测和记录处理过程中的关键参数，如进水流量、出水悬浮物质浓度等，以便进行设备性能评估和优化调整。
总结：溶气气浮机通过将气体溶解到水中，形成微小气泡，利用气泡的浮力将悬浮物质从水中分离出来。
溶气气浮机设备方案
溶气气浮机设备方案一、引言溶气气浮（DAF）是一种常见的水处理技术，广泛应用于污水处理、饮用水净化和工业废水处理等领域。
本文将介绍一种高效的溶气气浮机设备方案，旨在提高处理效率和降低运行成本。
二、设备原理溶气气浮机设备通过将气体溶解到水中，利用气泡的浮力将悬浮物团聚成大颗粒，从而实现悬浮物的分离。
其主要工作原理包括以下几个步骤：1. 溶气阶段：将气体通过增压装置注入到水中，并利用溶解气体的能力使气体溶解到水中；2. 络净阶段：在溶气气浮池中加入混合悬浮物的原水，在适当的条件下，利用鳞状气泡将悬浮物与气泡迅速接触并附着，形成浮团；3. 浮升阶段：浮团上升到液面并形成浮泡层，再经过收集装置的收集和排出，达到分离悬浮物的目的。
三、设备配置针对不同的处理需求，溶气气浮机设备的配置可以有所差异。
以下是一种常见的配置方案：1. 溶气系统：包括气体供应装置、增压装置和溶气槽。
气体供应装置一般选择空气压缩机，增压装置用于将气体压力提高至所需压力，而溶气槽则用于将气体溶解到水中。
2. 絮凝剂投加系统：用于投加絮凝剂以促进悬浮物的凝聚作用，一般包括絮凝剂储存装置、投加泵和混合装置。
3. 溶气气浮池：池体一般采用刚性材料构建，具有合理的倾斜角度和尺寸，以便于气泡与悬浮物迅速接触和聚集。
另外，溶气气浮池还应配备气液分离装置和浮渣集中装置。
4. 浮渣收集系统：包括浮渣收集槽和排泥泵。
浮渣收集槽用于收集和存储浮渣，排泥泵用于将浮渣排出系统。
5. 控制系统：用于对整个设备进行监控和自动控制，包括传感器、仪表、控制阀等。
四、设备优势这种溶气气浮机设备方案具有以下优势：1. 高效：通过高效的气泡产生设备和合理的池体设计，能够提高气泡接触到悬浮物的机会，从而提高处理效率。
2. 稳定性好：控制系统的精确控制能够保持设备的稳定运行，避免因处理水质波动而导致的效果下降。
3. 节能：采用能效高的空气压缩机和溶气槽，使得气体的利用率最大化，从而降低运行成本。
溶气气浮机的工作原理
溶气气浮机的工作原理溶气气浮机是一种常用的水处理设备，主要用于去除水中的悬浮物和溶解气体。
它通过将气体溶解到水中形成微小气泡，利用气泡的浮力将悬浮物带到水面上，从而实现水的净化。
一、气体溶解系统溶气气浮机的工作原理首先涉及气体溶解系统。
通常采用压缩空气将气体溶解到水中。
气体通过气体溶解器进入水中，通过与水接触，气体逐渐溶解到水中形成微小气泡。
溶解气体的量可以通过控制气体进入溶解器的流量和压力来调节。
二、气泡生成系统溶解气体后，需要将其转化为微小气泡。
气泡生成系统通常由气泡发生器和气泡分配装置组成。
气泡发生器是通过将溶解气体的水体通过喷嘴喷出，形成气泡。
喷嘴的设计可以根据需要调整气泡的大小和数量。
气泡分配装置将产生的气泡均匀地分配到水中，以确保气泡能够充分接触到悬浮物，提高气泡的利用率。
常见的气泡分配装置包括气泡分配管和气泡扩散器。
三、气浮池气泡生成后，水会进入气浮池。
气浮池通常是一个封闭的容器，内部有适当的结构和设备，以确保水在池内停留一段时间，使气泡与悬浮物充分接触。
通常，气浮池内设置有搅拌装置，以保持水体的流动，增加气泡与悬浮物的接触机会。
四、悬浮物分离系统在气浮池中，气泡与悬浮物发生作用，将悬浮物带到水面上形成浮渣。
浮渣可以通过浮渣刮板或浮渣斗等设备收集和清除。
清除后的水通过出水口排出，经过溶气气浮机的处理后，水质得到了明显的改善。
五、控制系统溶气气浮机通常还配备有控制系统，用于控制气体溶解、气泡生成、悬浮物分离等各个环节的运行。
控制系统可以根据水质情况和处理需求进行调节，以实现最佳的处理效果。
总结：溶气气浮机的工作原理是通过将气体溶解到水中形成微小气泡，利用气泡的浮力将悬浮物带到水面上，从而实现水的净化。
它包括气体溶解系统、气泡生成系统、气浮池和悬浮物分离系统等组成部分。
通过控制系统的调节，可以实现对水质的净化效果的优化。
溶气气浮机在水处理领域具有广泛的应用，可以有效去除水中的悬浮物和溶解气体，提高水质。
溶气气浮机的工作原理
溶气气浮机的工作原理溶气气浮机是一种常用的水处理设备，广泛应用于污水处理、工业废水处理和饮用水净化等领域。
它通过将气体溶解到水中，利用气泡的浮力将悬浮物质从水中分离出来，从而达到净化水质的目的。
工作原理如下：1. 溶气系统：溶气气浮机通过溶气系统将空气或其他气体溶解到水中。
一般采用压力溶气方法，即将气体通过压力装置进入溶气罐，与水进行充分接触，使气体溶解到水中。
溶解气体的种类和溶解度可以根据处理水质的要求进行调整。
2. 混合槽：溶解气体的水进入混合槽，与待处理的水进行充分混合。
混合槽内通常设置有搅拌装置，以确保气体均匀分布在整个处理水中。
3. 气浮池：经过混合槽处理后的水进入气浮池。
气浮池内设置有气浮装置，通常为气浮器或气浮槽。
气浮装置通过给水带入气体，产生大量微小气泡，并将其均匀分布在水中。
4. 气泡附着：悬浮物质在气泡的作用下发生附着。
气泡的浮力将悬浮物质带到水面，并形成浮渣层。
浮渣层可以通过刮渣器或其他装置进行清除。
5. 清水区：经过气泡附着后的清水从气浮池的上部流出，进入清水区。
在清水区，水中的气泡逐渐上升，形成气泡层。
清水区的水可以通过溢流装置排出，或者通过其他处理方式进一步净化。
6. 气泡回收：气泡层上方的气体可以通过气泡回收系统进行回收利用。
一般采用气泡回收装置将气体回收，以减少能源消耗。
溶气气浮机的工作原理基于气泡的浮力和气泡与悬浮物质的附着作用。
通过控制气泡的生成和分布，溶气气浮机可以有效地将悬浮物质从水中分离出来，提高水质的净化效果。
需要注意的是，溶气气浮机的工作原理受到多种因素的影响，包括水质特性、气泡尺寸和浓度、气泡与悬浮物质的接触时间等。
因此，在实际应用中，需要根据具体情况进行调整和优化，以达到最佳的处理效果。
这是对溶气气浮机工作原理的详细描述，希望能够满足您的需求。
如有任何疑问，请随时向我提问。
溶气气浮技术说明
HS 型溶气气浮使用说明书1、设备用途主要起固—液或液—液分离，同时可以降低COD、BOD、色度等,用于去除废水中的油类与悬浮物。
2、产品性能描述2.1、工作原理：溶气气浮设备通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的污染物固体或液体微粒上，造成污染物整体密度小于水的状态，并依靠浮力作用使其上升至水面，形成浮渣的形式，通过刮渣机刮去水面的浮渣，去除悬浮物等污染物质, 从而达到净化水质的目的。
2.2、结构特点：溶气气浮整套设备集成化。
结构紧凑、占地面积小、安装运输方便，处理效果好，并采用了回水科技股份有限公司自主研发的高效释放器，释放效率高，产生的微气泡直径小，气泡量大，而且释放器不易堵塞。
2.3、系统组成：溶气气浮设备由七部分构成：加药反应絮凝部分、加压溶气释放部分、气浮分离部分、刮渣部分、出水调节部分、手动排泥部分、电器控制部分等。
2.4、设备构成：溶气气浮设备由气浮设备本体、溶气罐、调压阀、空压机、水泵、刮渣机、释放器、出水调节堰及相关仪表、工艺管、阀件、电气控制柜、操作平台等构成。
2.5、溶气系统：对于气浮设备系统，溶气系统好比是气浮设备的“心脏”，也是气浮设备最主要的部分。
溶气系统主要由水泵、阀门、溶气罐、释放器、空压机组成。
采用内循环方式，通过不间断的溶气和释放过程，达到一个动态的平衡系统。
溶气水是由气浮清水仓的清水通过回流泵提升至溶气罐，在一定的压力下，压缩空气溶解在溶气罐内的水里而形成的气水混合体，；所需的溶解空气通过空压机提供，并由调压阀调节气体流量及压力。
整套溶气系统最大溶气量达10％，且气体溶解度为100％，使气体分散时的微气泡分散均匀，平均气泡直径小于30µm。
2.6、刮渣系统：方形设备采用专业设计的链条式刮渣机，圆形设备采用专业设计的电机式刮渣机，浮渣由刮板自动刮入浮渣槽，该刮渣机运转平稳，刮渣均匀，而且刮板高度可调，能更好的适应各种运行环境，降低泥渣含水率。
加压溶气气浮系统中气固比值计算公式的探讨
加压溶气气浮系统中气固比值计算公式的探讨加压溶气气浮系统是一种常用的水处理技术，广泛应用于废水处理、污泥脱水等领域。
在加压溶气气浮系统中，气固比值是一个重要的参数，对系统的处理效果有着重要影响。
本文将探讨气固比值计算公式的问题。
我们来了解一下加压溶气气浮系统的原理。
该系统通过将气体溶解在水中，然后将压力释放，使溶解的气体迅速形成微小气泡。
这些微小气泡与悬浮物发生接触，使其附着在气泡上升的过程中，形成气泡团。
气泡团的浮力大于悬浮物的重力，从而实现悬浮物的分离。
在加压溶气气浮系统中，气固比值是指单位时间内进入系统的气体量与进入系统的悬浮物量之比。
通常用Qg/Qs表示，其中Qg为气体流量，Qs为悬浮物流量。
气固比值的大小直接影响气泡团的形成和悬浮物的分离效果。
那么，如何计算气固比值呢？一种常用的方法是根据系统设备的运行参数进行计算。
首先，需要知道进入系统的气体流量Qg，可以通过流量计等仪器进行测量。
其次，需要确定进入系统的悬浮物流量Qs，可以通过浊度计等仪器进行测量。
最后，将Qg与Qs进行比值运算，即可得到气固比值。
除了根据运行参数进行计算外，还可以通过试验方法来确定气固比值。
具体做法是在实验室中模拟加压溶气气浮系统，控制不同的气体流量和悬浮物流量，然后观察气泡团的形成和悬浮物的分离情况，并记录下相应的气固比值。
通过多组试验数据的分析，可以建立起气固比值与系统处理效果之间的关系，从而得到一个较为准确的计算公式。
需要注意的是，气固比值的选择应根据具体的处理对象和要求来确定。
对于含有大量悬浮物的废水，为了实现较好的处理效果，气固比值可适当增大。
而对于含有较少悬浮物的水体，为了节约能源和提高运行效率，气固比值可适当减小。
加压溶气气浮系统中的气固比值是一个重要的参数，对系统的处理效果有着重要影响。
通过根据系统设备的运行参数或进行试验方法来计算气固比值，可以为系统的优化运行提供参考依据。
在实际应用中，应根据具体情况选择合适的气固比值，以达到最佳的处理效果。
气浮工艺及加压溶气气浮的原理
气浮工艺及加压溶气气浮的原理(一)基本概念气浮处理法就是向废水中通人空气，并以微小气泡形式从水中析出成为载体，使废水中的乳化油、微小悬浮颗粒等污染物质粘附在气泡上，随气泡一起上浮到水面，形成泡沫一气、水、颗粒(油)三相混合体，通过收集泡沫或浮渣达到分别杂质、净化废水的目的。
浮选法主要用来处理废水中靠自然沉降或上浮难以去除的乳化油或相对密度接近于1的微小悬浮颗粒。
(二)气浮的基本原理1.带气絮粒的上浮和气浮表面负荷的关系粘附气泡的絮粒在水中上浮时，在宏观上将受到重力G浮力F 等外力的影响。
带气絮粒上浮时的速度由牛顿其次定律可导出，上浮速度取决于水和带气絮粒的密度差，带气絮粒的直径(或特征直径)以及水的温度、流态。
假如带带气絮粒中气泡所占比例越大则带气絮粒的密度就越小；而其特征直径则相应增大，两者的这种变化可使上浮速度大大提高。
然而实际水流中；带气絮粒大小不一，而引起的阻力也不断变化，同时在气浮中外力还发生变化，从而气泡形成体和上浮速度也在不断变化。
详细上浮速度可根据试验测定。
依据测定的上浮速度值可以确定气浮的表面负荷。
而上浮速度的确定须依据出水的要求确定。
2.水中絮粒向气泡粘附如前所述，气浮处理法对水中污染物的主要分别对象，大体有两种类型即混凝反应的絮凝体和颗粒单体。
气浮过程中气泡对混凝絮体和颗粒单体的结合可以有三种方式，即气泡顶托，气泡裹携和气粒吸附。
明显，它们之间的裹携和粘附力的强弱，即气、粒(包括絮废体)结合的坚固程度与否，不仅与颗粒、絮凝体的外形有关，更重要的受水、气、粒三相界面性质的影响。
水中活性剂的含量，水中的硬度，悬浮物的浓度，都和气泡的粘浮强度有着亲密的联系。
气浮运行的好坏和此有根本的关联。
在实际应用中质须调整水质。
3.水中气泡的形成及其特性形成气泡的大小和强度取决于空气释放时各种用途条件和水的表面张力大小。
(表面张力是大小相等方向相反，分别作用在表面层相互接触部分的一对力，它的作用方向总是与液面相切。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
溶气系统——FA型溶气系统（无锡工源）溶气系统是利用射流吸气原理，空气由空压机供给，在一定的工作压力下，通过水流的高速运动，使空气在最短时间内、最大限度地溶入水中，形成饱和的溶气水的设备。
为气浮系统后续工艺提供高效、稳定的溶气水。
系统由溶气罐、回流水泵、空压机、机架和管路等组成，控制电柜分开设置。
特点1、结构简单、体积小2、耗电省、效率高、效果稳定3、电气控制安全可靠、自动化水平高、操作运行方便主要技术参数、尺寸型号溶气水量（m3/h）主电机（kW）加气电机（kW）设备重量（kg）工作重量（kg）FA-60 20 7.5 1.5 900 1000 FA-80 30 15 1.5 1000 1500FA-100 35 15 1.5 1300 1900 FA-150 50 15 1.5 1500 2400 FA-200 65～70 22 3 1900 3100 FA-250 80～90 22 3 2500 4000 FA-300 90～110 30 3 3000 4900 FA-500 160～170 45 5.5 4200 6000 FA-800 260～270 90 7.5 6500 11000 基本参数及主要指标安装尺寸（mm）表2型号\尺寸L B H H1 H2 溶气水出口管径溶气泵进水管径FA-60 2500 800 1800 800 400 DN65 DN100 FA-80 2500 800 1800 800 400 DN80 DN125 FA-100 2600 800 1800 800 400 DN80 DN125 FA-150 **** **** 2100 1000 500 DN100 DN125 FA-200 3000 1400 2700 1200 640 DN125 DN100 FA-250 3200 1600 2700 1200 640 DN150 DN200 FA-300 3500 1600 2800 1200 540 DN200 DN200 FA-500 3800 1800 3000 1400 540 DN200 DN200 FA-800 4000 1800 3200 1100 675 DN250 DN250系统流程图1. 压力表2. 溶气罐3. 溶气出水口4. 安全阀5. 浮球液位控制器6. 进水口7. 水泵8. 机架9.空压机FA 型溶气系统安装尺寸图释放器——TJ型释放器溶气气浮净水法是将溶气系统产生的压力溶气水，经释放器释放，产生大量的微细气泡引入待处理水中。
利用粘附在固体杂质上气泡的浮力，达到固、液快速分离，并提高浮渣浓缩程度的目的。
因此，被认为是水处理技术上的一次重大突破,溶气释放器是溶气气浮净水系统中关键装置。
压力溶气水只有通过该装置降压消能后，才能释放出大量的微细气泡，释放器性能的好坏，涉及到气泡的微细度，它直接影响气浮法净水的效果。
TJ型释放器是在TS型的基础上，经过改进而来，反冲洗方面，不易堵塞。
内有一可升降的舌簧。
在正常工作时，该舌簧处于工作位置。
如当水中杂质堵塞释放器而影响正常释气时，则可开启水射器后的闸门，使水射器工作，此时，在抽真空管内产生负压，而将舌簧拉起，因此，也加大了水流的通道，而将杂质排出，关闭闸门，即能使舌簧复位，而后正常工作。
主要特点1、在2kgf/cm2压力下，即能有效的工作。
2、释出气泡平均直径在30微米左右。
3、释气完善程度为99%以上。
型号规格溶气水进口直径（寸）接抽真空管直径（寸）不同压力下流量（m³/h）（kgf/cm2）作用直径（mm）2.0 2.5 33.5 4TJ-2.5 8×1/2”1” 1/2” 2.37 2.59 2.81 2.97 3.14 600 TJ-5 8×1”2” 1/2” 4.61 5.51 5.60 5.98 6.31 1000 TJ-10 8×1/2”3” 1/2”8.70 9.47 10.56 11.11 11.75 1200 释放器——TJ型释放器设备安装示意图使用说明：GTJ 型溶气释放器内有一可升降的舌簧.在正常工作时, 该舌簧利用泵的压力.(通过水射器及抽空管传递)处于工作位置. 如当水中杂质堵塞释放器而影响正常释气时,则可开启水射后的闸门, 使水射器工作, 在抽真空管内内产生负压, 而将舌簧拉下,因此也就加大了水流的通道, 而将杂质排出, 待冲洗一段时间后(约十余秒) .关闭闸门, 即能使舌簧复位, 投入正常工作.安装注意事项：1. 必须先将压力溶气水总, 支管冲洗干净后,放可安装TJ 型溶气释放器.2. TJ型释放器可以到状倒装. 即抽真空的一头在下. 而接溶气的一头在上.3. 不管释放器正装或倒装, 水射器及控制闸门都宜装在便于操作处.4. 每只水射器允许接8~10只TJ 型释放器.5. TJ 型释放器应水平安装. 以防各出流管流量分配不均.6. 如释气出流需要改变方向. 可在出口端自行加装弯头改向, 但不宜加接长管. 使用效果图：释放器——TS型释放器溶气气浮净水法是将溶气系统产生的压力溶气水，经释放器释放，产生大量的微细气泡引入待处理水中。
利用粘附在固体杂质上气泡的浮力，达到固、液快速分离，并提高浮渣浓缩程度的目的。
因此，被认为是水处理技术上的一次重大突破,溶气释放器是溶气气浮净水系统中关键装置。
压力溶气水只有通过该装置降压消能后，才能释放出大量的微细气泡，释放器性能的好坏，涉及到气泡的微细度，它直接影响气浮法净水的效果。
TS型低压溶气释放器。
它是早期国内首创的专用释放器，在堵塞时，可以不拆卸释放器而在原位冲洗。
但它有管咀出水分布不够均匀及增加抽真空装置的不足。
主要技术性能:1、在2kg/cm2的低气压下, 就能有效的工作2、释出气泡的平均直径仅在20~30微米3、释气率高达99%以上系统流程图基本参数及主要性能指标：型号溶气水管接口直径(支管)(毫米)不同压力下的流量(m3/h)作用直径(厘米) 1 2 3 4 5TS-Ⅰ15 0.25 0.32 0.38 0.42 0.45 25 TS-Ⅱ20 0.52 0.70 0.83 0.93 1.00 35TS-Ⅲ20 1.0. 1.30 1.59 1.77 1.91 50 Ts-Ⅳ25 1.68 2.13 2.52 2.75 3.10 60 TS-Ⅴ25 2.34 3.47 4.00 4.50 4.92 70型号溶气水管接口直径(支管)(毫米)不同压力下的流量(m3/h)作用直径(厘米) 1 2 3 4 5TS-Ⅰ15 0.25 0.32 0.38 0.42 0.45 25TS-Ⅱ20 0.52 0.70 0.83 0.93 1.00 35TS-Ⅲ20 1.0. 1.30 1.59 1.77 1.91 50Ts-Ⅳ25 1.68 2.13 2.52 2.75 3.10 60TS-Ⅴ25 2.34 3.47 4.00 4.50 4.92 70释放器——TV型释放器溶气气浮净水法是将溶气系统产生的压力溶气水，经释放器释放，产生大量的微细气泡引入待处理水中。
利用粘附在固体杂质上气泡的浮力，达到固、液快速分离，并提高浮渣浓缩程度的目的。
因此，被认为是水处理技术上的一次重在突破,溶气释放器是溶气气浮净水系统中关键装置。
压力溶气水只有通过该置降压消能后，才能释放出大量的微细气泡，释放器性能的好坏，涉及到气泡的微细度，它直接影响气浮法净水的效果。
TV型释放器是继TS型,TJ型释放器后最新研制的第三代溶气释放器,它是在现有释放器的基础上, 结合振动原理而研制成功的。
它既吸收TS, TJ型释放器的各项优良性能,.又提高了释放器释出水的分布均匀性。
增加了微气泡与待处理水中杂质碰撞粘附的几率,从而进一步改善气浮净水效果。
此外,释放器如一旦受堵, 只要在气浮池外打开通气阀, 接通压缩空气气源, 就能利用溶气水将释放器内的堵物冲洗干净。
这就克服了TS型溶气释放器易堵的弊病,。
同时, 也比TJ 型溶气释放器节省了抽真空装置。
主要特点:1、必须先将压力溶气水总, 支管冲洗干净后,放可安装TJ 型溶气释放器。
2、释出气泡的平均直径仅在20~30微米。
3、不管释放器正装或倒装, 水射器及控制闸门都宜装在便于操作处。
系统流程图基本参数及主要性能指标：型号规格接抽真空直径(时)不同压力下的流量(m3/h)作用直径(厘米) 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0TV-Ⅰ￠15 25 0.95 1.04 1.13 1.22 1.31 1.4 1.48 1.51 40TV-Ⅱ￠20 25 2 2.16 2.32 2.48 2.64 2.8 2.96 3.12 60TV-Ⅲ￠25 40 4.08 4.45 4.81 5.18 5.54 5.91 6.18 6.64 80本释放器虽能防堵，但对粗大杂质仍需消除后才能使用，为此：1. 首先将压力溶气水总、支管中杂质冲洗干净，最好利用气、水混合反复冲洗数次，使大杂质能被冲净，然后在固定的溶气总管上接出支管，连接并安装TV型溶气释放器；2. 为了保证释放器出水均匀和正常工作，安装时应保持释放器位置不倾斜；3. 耐腐蚀橡胶与固定压缩空气总管上的支管连处应予箍紧，并保证能承受5kgf/cm2气压；4. 通气阀与放气阀应固定在便于操作处，TV型溶气释放器一般不宜倒装。
