甲醛传感器
电化学甲醛传感器原理
电化学甲醛传感器原理
电化学甲醛传感器基本原理是利用氧化还原反应与甲醛气体的相互作用来进行甲醛浓度的检测。
传感器中主要包含两个电极：工作电极和参比电极。
工作电极上通常涂有一种催化剂，用于促进甲醛与氧气的氧化反应。
参比电极则用作电池的参考点，保持电化学反应的稳定性。
在工作电极上施加一定的电势时，如果周围环境中存在甲醛气体，甲醛分子将被吸附到工作电极的表面上。
随着甲醛吸附数量的增加，甲醛分子进一步参与氧化还原反应，释放出电子。
这些电子通过电路流动，产生电流信号。
电流信号的大小与甲醛气体的浓度成正比。
所以，通过测量电流信号的大小，就可以得到周围环境中甲醛气体的浓度。
需要注意的是，传感器的灵敏度和选择性是关键。
灵敏度高表示传感器能够检测到低浓度的甲醛气体，而选择性高表示传感器对其他气体的响应较小，能够准确检测甲醛气体。
这些都需要通过适当的催化剂的选择和传感器设计来实现。
甲醛电化学传感器原理
甲醛电化学传感器原理
甲醛电化学传感器是一种基于电化学原理的气体传感器，用于检测环境中的甲醛浓度。
其工作原理如下：
1. 工作电极：甲醛电化学传感器通常使用贵金属作为工作电极材料，如铂、钯等。
工作电极表面有较大的表面积，有利于提高传感器的灵敏度。
2. 敏感膜：工作电极表面覆盖有一层敏感膜，其主要成分是一种对甲醛具有高度选择性的材料，如Nafion、聚合物等。
敏
感膜的作用是将环境中的甲醛分子吸附在表面，使其与工作电极发生反应。
3. 氧化还原反应：当甲醛分子被吸附在敏感膜上时，与工作电极间会发生氧化还原反应。
具体来说，甲醛分子在电极表面被氧化为CO2，并释放出电子。
释放的电子会通过电极与电解
质溶液中的离子重新结合形成废水，完成氧化还原反应。
4. 电流变化：甲醛氧化还原反应会导致电极上的电流发生变化，这种变化与甲醛浓度呈正比。
通过测量电流的变化，可以间接计算出环境中的甲醛浓度。
需要注意的是，甲醛电化学传感器在使用过程中需要定期校准，以保证测量结果的准确性。
另外，该传感器对其他气体的干扰性较弱，但仍可能受到高湿度、高温和其他有害气体的影响，因此在应用时需要考虑环境条件等因素。
甲醛的测试方法及原理
甲醛的测试方法及原理甲醛是一种常见的有机化合物，具有刺激性气味，可引起眼睛和呼吸系统的不适。
由于其广泛应用于建筑材料、家具和装修等领域，因此对甲醛的测试方法和原理的研究变得尤为重要。
下面将详细介绍甲醛的测试方法和原理。
甲醛的测试方法主要有以下几种：1. 形态学检测法：形态学检测法通过对空气中的有害气体进行收集和分析，来确定甲醛的浓度。
常用的形态学检测方法有街道板法、颗粒吸附法等。
2. 传感器法：传感器法利用特定分子传感器对甲醛分子进行识别和定量分析。
该方法具有简单、快速、实时等特点，常用的传感器有电化学传感器、光电传感器等。
3. 光谱法：光谱法常用于对甲醛浓度进行非接触式测试。
主要有红外吸收光谱法、拉曼光谱法和激光诱导荧光光谱法等。
4. 色谱法：色谱法是一种常见的定量分析方法，通过将空气中的甲醛分离并定量测定来确定甲醛的浓度。
具体的色谱方法有气相色谱法、液相色谱法等。
甲醛的测试原理主要有以下几种：1. 化学反应法原理：化学反应法通过甲醛与特定试剂进行反应，产生变色或产物的特定性质变化，再通过测量这种变化来确定甲醛的浓度。
常见的原理有亚甲基蓝法、海马试剂法等。
2. 光谱分析法原理：光谱分析法利用甲醛在特定波长的光线下吸收或散射特点，通过测量光的吸收、散射或荧光强度等参数来确定甲醛的浓度。
常用的原理有吸收光谱法、拉曼光谱法等。
3. 电化学法原理：电化学法利用甲醛在电极表面的电极反应特性，通过测量甲醛的电流、电位等参数来确定甲醛的浓度。
常见的原理有电化学传感器法、电导法等。
4. 色谱法原理：色谱法利用甲醛在特定条件下通过分离柱的速率不同来测定甲醛的浓度。
常见的原理有气相色谱法、液相色谱法等。
通过以上方法和原理，可以达到对甲醛浓度进行定量分析的目的。
不同的方法和原理适用于不同场景下的甲醛检测，选择合适的方法和原理可以提高检测的准确性和可靠性。
在实际应用中，需要根据实际情况选择合适的测试方法和原理，并结合其特点进行合理的操作和分析。
甲醛气体传感器的研究PPT
市场竞争格局
国际品牌
以日本、德国等国家的品牌为主，技 术成熟，市场份额较高。
国内品牌
近年来国内品牌逐渐崛起，通过技术 创新和品质提升，逐渐占据一定市场 份额。
市场发展趋势
技术创新
随着科技的不断进步，甲醛气体传感器的技术也在不断创新，未 来将有更准确、更稳定、更小巧的传感器出现。
应用领域拓展
除了室内空气质量和工业生产领域，甲醛气体传感器还可应用于汽 车、医疗等领域，具有广阔的市场前景。
02
应用领域探讨
甲醛气体传感器在室内空气质量监测、工业废气处理以及环境保护等领
域具有广泛的应用前景，能够实时监测甲醛浓度并发出预警，为人们的
健康和环境保护提供有力保障。
03
影响传感器性能的因素研究
研究发现，温度、湿度、气体流速等因素对甲醛气体传感器的性能产生
影响。适当的温度和湿度条件以及稳定的流速能够提高传感器的测量精
甲醛还会引起头痛、头晕、乏力、恶心、呕吐等症状，严重时甚至会导致昏迷或死亡。因此，对甲醛气 体的监测和控制非常重要。
甲醛气体传感器是一种能够检测空气中甲醛含量的传感器，其原理主要是通过电化学反应或光学反应来 检测甲醛气体。
THANKS
感谢观看
化学性质
甲醛具有还原性，易被氧化，能与多种物质发生化学反应。
甲醛气体的来源
01
02
03
人造板材
使用脲醛树脂粘胶剂制作 的板材，在一定条件下会 释放出甲醛。
家具
采用脲醛树脂粘胶剂制作 的家具，也会释放甲醛。
装修材料
油漆、家具涂饰时所用的 添加剂和增白剂等物质， 都可能释放出甲醛。
甲醛气体的危害
刺激作用
05
甲醛气体传感器市场分析

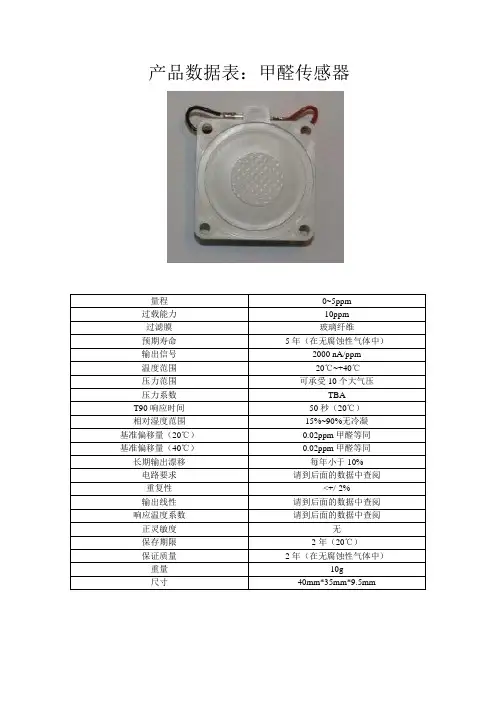

甲醛传感器(中文)
产品数据表：甲醛传感器绪论Dart sensor公司生产的电化学式甲醛气体传感器是真正能够连续监测的传感器，而不需要任何的气体采样或者采用气泵抽取。
这种传感器是从我们已经成功应用的呼吸式酒精传感器基础上开发出来的。
适合于绝大多数的环境（-20℃~+50℃）监测使用（如有特殊介绍，可应用于更高的温度中）。
这款传感器有六大设计结构特点：低成本设计构造简单以及很少的部件使得其成本得到降低，从而形成更有竞争力的价格。
长寿命它使用的是在世界范围内已经有30多年使用经验的呼吸酒精传感器的元件。
而呼吸酒精传感器的精度，稳定性和长久性都是已经得到了验证的。
响应快速一条短小且低阻抗的扩散路径使其响应时间很少电源要求低燃料电池原理意味着它并不需要电源激励，仅仅在信号的处理和显示时需要电能，所以仅仅一个简单的小电池单元即可。
稳定性非常好的稳定性，允许在使用过程中非常长的校准周期可承受高压采用非薄膜构造，不包含在高压环境下容易破碎的元件，经验证，可以承受10个大气压力。
工作原理传感器内部包含一个常规的两电极燃料电池传感器。
工作电极通过外电路将电子释放到计数电极，并且在计数电极端随着氧的减少而消耗，内电路由电解液中的离子流来实现。
设计精良，便于电解液的消长。
电解液的消长随环境温度和湿度的变化而变化，但是仍可正常工作不会影响到校准值。
传感器电路Dart公司的甲醛传感器输出的电流值于空气中从0到高浓度的甲醛浓度呈线性关系。
输出信号需要根据精确度要求进行放大和温度补偿。
信号放大输出信号放大的首选方法是使用一个直接的电流到电压放大的运算放大器。
这样的话传感器将工作在其最好的模式下。
得到的信号值取决于反馈电阻的大小；比方说使用1000欧姆的电阻值，那么一个输出为5nA的信号将会转化为5mV的输出信号。
因为在开路状态传感器可能会逐渐引起偏移，虽然不会对产品有损伤，但是也要花费时间去放电。
所以在储藏期间一般将输出端子进行短路处理，这样就不会出现明显的长期的偏移量。
MQ138资料
甲醛气体检测传感器 MQ138醛酮醇类气体传感器简要说明：甲醛气体检测传感器 MQ138醛酮醇类气体传感器量大价优一、尺寸：32mm X22mm X30mm 长*宽*高二、主要芯片：LM393、甲醛感应探头三、工作电压：直流5V四、特点：1、具有信号输出指示灯指示；2、双路信号输出（模拟量输出及TTL电平输出）；3、TTL输出有效信号为低电平；（输出低电平时信号灯亮，可接单片机IO口）4、模拟量输出随浓度增加而增加，浓度越高电压越高；5、对醛、醇、酮、芳族化合物具有很高的灵敏度；6、具有长期的使用寿命和可靠的稳定性；7、快速的响应恢复特性；8、带安装孔，方便固定安装；9、探头可以插拔设计，方便试验。
五、应用：用于家庭、环境的挥发物探测装置，适宜于醛、醇、酮、芳族化合物的探测,气敏感元件测试浓度范围：苯 1 to 100ppm甲苯10 to 100ppm甲醇5 to 100ppm酒精30 to 300ppm丙酮10 to 300ppm甲醛1 to 10ppm 【标注说明】【原理图】【测试程序】实现功能：1、当测量浓度大于设定浓度时，单片机IO口输出低电平/********************************************************************汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！*********************************************************************/ /******************************************************************** 说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平*********************************************************************/ #include<reg52.h> //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/******************************************************************** I/O定义*********************************************************************/ sbit LED=P1^0; //定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位（即P2.0）为传感器的输入端/********************************************************************延时函数*********************************************************************/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0; //点亮P1.0口灯}}}}/********************************************************************结束*********************************************************************/ 【图片展示】。
电化学ME2-CH2O甲醛传感器使用注意事项
电化学甲醛传感器使用注意事项1、关于零点漂移电化学甲醛传感器在使用时，一般要求仪器显示浓度不小于0.02ppm，而电化学甲醛的灵敏度非常低，大概0.5μA/ppm。
0.02ppm的当量输出电流为0.01μA，输出电流非常小，稍微的干扰因素引起的信号波动换算成甲醛的浓度就会非常大。
所以，直观上显示的零点波动就会比较大。
造成零点波动的因素可能有：干扰气体、气流影响、传感器老化不充分、电磁干扰、其他未知因素。
所以，在客户进行仪表结构设计阶段，就要考虑排除气流的影响，尽量避免气流直接吹到传感器进气面。
同时在进行零点标定和检测时要在洁净的环境中进行，避免气流、干扰气体、电磁波、振动等因素的干扰。
2、关于仪表的标定因为甲醛检测的浓度都比较低，所以在进行标定时需要的标定气体浓度（甲醛）也比较低，理想状况用仪表量程的中间浓度进行标定。
但是，低浓度的气体不易配制，每次配制的相对误差较大，即使使用标气厂家提供的标气，不同气瓶之间的浓度差异也比较大。
所以，在仪表的标定和检测上重复性均存在问题。
另外，甲醛气体很容易吸附，特别是在有机玻璃和硅胶管上吸附严重，造成实际浓度和理论浓度的差异较大。
所以，甲醛仪表的标定要采用不容易吸附的玻璃气箱或者不锈钢气箱，采用标气标定时要采用PTFE（聚四氟乙烯、特氟龙）、不锈钢、硬质塑料类的管路。
电化学甲醛传感器本质上对大部分有机蒸汽都有反应，理论上可以采用其他有机气体代标的方法，但是，由于传感器的离散性，每支传感器之间的交叉干扰系数不尽相同，所以，采用其他气体代标的方法进行标定时，存在一定的误差。
鉴于此，针对甲醛sensor产品（主要是模组）的批次一致性是关注的重要指标，而不是和其他家产品比对显示浓度的绝对值。
3、关于甲醛传感器的交叉干扰电化学甲醛传感器对大部分有机蒸汽都有反应，实际的家装环境中存在的刺激性气体也是一种混合气体，包括甲醛、苯、甲苯、及其他有机蒸汽。
如果在传感器使用时过分强调甲醛概念，可能会因为交叉干扰带来不必要的麻烦（2627662407）在实际的销售过程中，建议终端宣传以甲醛为主的VOC检测为主，这样既可以规避潜在的风险，更迎合了实际情况，使产品更具生命力。
甲醛气体传感器的研究PPT
三、 ZnO中掺杂La2O3甲醛气体传感器
的性能研究
*1、 ZnO中掺杂La2O3甲醛气敏传感器 的制备 *2、ZnO中掺杂La2O3甲醛气敏传感器 的性能 （1）工作温度对元件灵敏度的影响 （2） 烧结温度对元件灵敏度的影响 （3）甲醛浓度对元件灵敏度的影响 （4）元件对甲醛气体的选择性 （5）元件响应—恢复曲线
二、金属氧化物甲醛气体传感器
*1、SnO2甲醛气敏元件 *2、ZnO甲醛气敏元件 *3、 Fe2O3甲醛气敏元件 *4、 掺杂对甲醛气敏元件气敏特性的改善
（1）ZnO-La2O3共掺杂对SnO2甲醛气敏元件 气敏性能的改善 （2）ZnO中掺杂La2O3对甲醛气敏元件气敏性 能的改善
金属氧化物甲醛气敏传感器
2、ZnO中掺杂La2O3对甲醛气敏元件气敏 性能的改善 ZnO-La2O3共掺杂SnO2所用材料 较多，配比复杂，我们在选材时，在能 达到目的的前提下，我们最好是选材越 少越好。实验表明：氧化锌中掺杂一定 比例的La2O3同样能实现元件对甲醛气 体的选择性，同时灵敏度也很高。这样 ，元件既对甲醛气体敏感，又提高了选 择性，同时还节省材料和工作量。所以 ，ZnO中掺杂La2O3有望开发成一款新 型甲醛气敏传感器。
（一）SnO2甲醛气敏元件
SnO2是一种N型半导体，空气中的 氧被吸附在气敏元件上，形成高阻状态 。若遇到还原性气体时，还原性气体与 已经吸附的氧反应，使氧脱离吸附表面 ，从而使接触部分的势垒下降，粒子间 能移动的电子数增加，元件的电导率增 大。 SnO2在室温下虽能吸附气体，但其 电导率变化不大。但当温度增加后，电 导率就发生较大的变化，因此气敏元件 在使用时需要加温。
（二） ZnO甲醛气敏元件
ZnO是属于N型金属氧化物半导体， 也是一种应用较广泛的气敏器件。ZnO 气敏元件对甲醛气体的敏感机理和SnO2 一样。只是ZnO甲醛气敏元件对对异丁 烷、丙烷、乙烷、氢气、一氧化碳、甲 烷等还原性气体的灵敏度比甲醛更高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ppm 是体积浓度.
摘要：气体检测浓度单位ppm 与毫克/立方米的换算关系
对环境大气（空气）中污染物浓度的表示方法有两种：
1、质量浓度表示法：每立方米空气中所含污染物的质量数，即mg/m3
2、体积浓度表示法：一百万体积的空气中所含污染物的体积数，即ppm 浓度单位ppm 与mg/m3的换算：
按下式计：mg/m3=M/22.4²ppm²[273/(273+T)]*（Ba/101325）
上式中：M----为气体分子量 ppm----测定的体积浓度值 T----温度 Ba----压力 (1ppm = 10^(-6)g = 10^3 mg)
MS1100甲醛传感器模块
一、技术参数
1、工作电压：5V ±2%（DC ）；
2、负载电阻：1K （可调）
3、工作电流：100mA （max ）；
4、模块功耗：≤430mW；
5、响应时间：≤5S（预热3-5分钟）；
6、回复时间：＞10S ；
7、灵敏度：≥3%；
8、工作温度：-10~60°C（标称温度20°C）；
9、检测浓度范围：0-1000ppm （0-1343/m mg ）。
二、模块特点
1、具有模拟信号和电平信号同时输出
2、模拟信号输出范围0—5V ，模拟信号可以直接接AD 采集
3、数字电平信号输出，有效电平为低电平，LED 等亮，可直接接单片机的I/O 口
4、感应灵敏度可以调节，可设置感应阈值，有气体输出低电平，可直接接单片机
5、可用于空气质量定性检测
三、甲醛浓度与电压参数对照
四、传感器的灵敏度和被测气体之间的关系
五、基本电路
VH：加热电压 RS：传感器电阻。
