五金端子拉力测试标准
端子和胶壳的拉力标准(一)
端子和胶壳的拉力标准(一)端子和胶壳的拉力标准对于电子产品的生产来说，端子的可靠性和牢固性非常重要。
端子连接电路板和其他组件，如果不牢固，容易影响电子设备的正常工作。
因此，需要在生产过程中对端子和胶壳的拉力进行标准化和测试。
端子的拉力标准端子的拉力标准是指在标准测试条件下，端子在连接中所能承受的最大拉力。
这个标准可以是产品生产标准或国家标准。
具体的测试条件包括：•连接件的加工尺寸和形状•联接焊点和焊点的制作质量•联接线材的类型和规格•联接环境温度和湿度•施加拉力的速度和方向胶壳的拉力标准在一些电子设备中，需要使用到胶壳进行密封和固定。
为了保证产品的可靠性，胶壳的拉力也需要进行标准化和测试。
胶壳的拉力标准是指在标准测试条件下，胶壳在固定中所能承受的最大拉力。
具体的测试条件包括：•胶壳的型号和尺寸•胶壳的材质和质量•胶壳的固定方式和位置•环境温度和湿度•施加拉力的速度和方向测试方法进行端子和胶壳的拉力测试时，可以使用万用表或拉力测试仪等专业测试工具。
测试时，需要按照标准测试条件进行调整，使用适当的测试方法和设备进行测试，得到准确的测试结果。
测试过程中，需要注意以下几点：•测试时要保持稳定的环境温度和湿度•测试时需要保持测试设备的正常运作和准确测量•测试后需要及时记录测试结果并进行数据分析结论端子和胶壳的拉力是电子产品中非常重要的一部分。
通过标准化和测试，可以保证端子和胶壳的牢固性和可靠性，提高电子产品的质量和性能。
拉力测试的意义端子和胶壳是电子产品中常用的连接件和固定件，其牢固性和可靠性直接关系到电子产品的稳定性和性能。
如果端子和胶壳的牢固性不足，容易产生断路、短路和其他故障，导致产品无法正常工作。
因此，通过对端子和胶壳的拉力进行标准化和测试，可以确保产品在正常使用中的可靠性和安全性。
拉力标准的变化随着科技的不断发展和进步，电子产品的尺寸和功能越来越小和精细化，端子和胶壳的连接也有了更高的要求。
因此，拉力标准也在不断地被更新和改变。
端子拉力测试标准
端子拉力测试标准一、引言。
端子拉力测试是一项非常重要的测试工作，它可以帮助我们评估端子在受到拉力作用时的稳定性和可靠性。
在实际工程中，端子连接是非常常见的，比如电子设备中的连接器、插座等，它们都需要经受一定的拉力，因此对端子的拉力测试就显得尤为重要。
二、测试标准。
1. ASTM B557-15。
ASTM B557-15是美国材料和试验协会发布的标准，它规定了金属材料的拉伸测试方法。
在端子拉力测试中，我们可以参考这一标准，根据其要求进行测试。
该标准包括了测试设备的要求、试样的准备、测试方法等内容，可以为我们提供一个详细的测试流程。
2. IEC 60352-4。
IEC 60352-4是国际电工委员会发布的标准，它主要针对焊接连接器的要求进行了规定。
在端子拉力测试中，我们也可以参考这一标准，尤其是其中关于焊接连接器的部分内容，可以为我们提供一些有益的参考。
3. GB/T 2423.10-2008。
GB/T 2423.10-2008是中国国家标准，它规定了电工电子产品环境试验的试验方法。
在端子拉力测试中，我们也可以参考这一标准，尤其是其中关于电子产品连接器的部分内容，可以为我们提供一些在实际测试中需要注意的事项。
三、测试流程。
1. 准备工作。
在进行端子拉力测试之前，首先需要准备好测试设备，包括拉力测试机、夹具等。
同时，还需要准备好测试样品，确保样品的准备符合相应的标准要求。
2. 测试方法。
将测试样品固定在拉力测试机上，并根据相关标准的要求进行测试。
在测试过程中，需要记录下拉力与位移的变化曲线，以便后续的数据分析。
3. 数据分析。
对测试得到的数据进行分析，根据相关标准的要求，评估端子在受到拉力作用时的稳定性和可靠性。
同时，还需要对测试过程中出现的异常情况进行分析，并提出相应的改进措施。
四、测试结果。
根据测试得到的数据和分析结果，我们可以评估端子在受到拉力作用时的性能表现。
如果测试结果符合相关标准的要求，那么端子在实际工程中的应用是可靠的；如果测试结果不符合要求，那么就需要对端子的设计和制造进行改进。
(整理)端子拉力测试标准(国标)
端子拉力测试标准(国标)端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
表2 拉力值采用刺破连接方法时应符合下列要求：1. 电线端面应平整，并与电线的轴线相垂直。
端面处导体与绝缘层应在同一平面上。
在连接处电线应不弯曲，并在图3所示a区内可见电线端部。
2 .端子与电线连接应牢固，在规定的拉力下不应损伤和脱开。
0.35mm2电线拉力值应不小于50N。
什么是AWG？AWG是American Wire Gauge的简称，单线导体是根据直径、绞线是根据横截面积来决定线号。
CANARE公司使用的导体线号如下表所示。
另外，线号越大说明导体的横截面积越小。
AWG 导体横截面积(mm2)13 2.8114 2.1815 1.7516 1.2718 1.0020 0.51,0.5622 0.34,0.37,0.3923 0.29,0.30,0.3124 0.20,0.22,0.2325 0.1826 0.14,0.1528 0.08,0.0931 0.04双绞线100欧姆屏蔽电缆5类4对24AWG 100欧5类4对26AWG 屏蔽软线100欧姆非屏蔽电缆6类4对23AWG的UTP或SCTP超5类4对24AWG非屏蔽电缆5类4对24AWG4对24AWG非屏蔽软线25对24AWG非屏蔽软线4类4对24AWG非屏蔽线25对24AWG非屏蔽线3类4对24AWG非屏蔽线25对24AWG非屏蔽线双体电缆24AWG非屏蔽4/4对24AWG非屏蔽/屏蔽4/4对24/22AWG非屏蔽/屏蔽 4/2对24AWG非屏蔽2/2对150欧姆屏蔽电缆1A型6A型9A型。
端子拉力标准
核准审核制作钟菊兰1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.2.0范围:此规范适用于各类端子压着检验.3.权责:3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验.4.定义:无.5.0内容:5.1.端子正确铆压标准：5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm。
5.1.3.正确铆压见:如附图一.5.2.端子不良铆压标准：5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。
如附图二。
5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3.尾料切断部分，所剩下之料头超过1mm.如附图四。
5.2.4.端子内模有导体外露（分叉）.如附图五。
5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与5.2.6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。
如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
5.3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式:5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5.端子内模导体拉力测试及检验方式：如附图十一.5.5.1.测试长度以150mm左右为标准5.5.2.脱去外被20mm左右。
5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.5.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)5.5.6.双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合5.6.端子铆压后高度及拉力必须符合要求标准.5.6.1.详细见附件一:端子铆压规格一览表.5.6.2.若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。

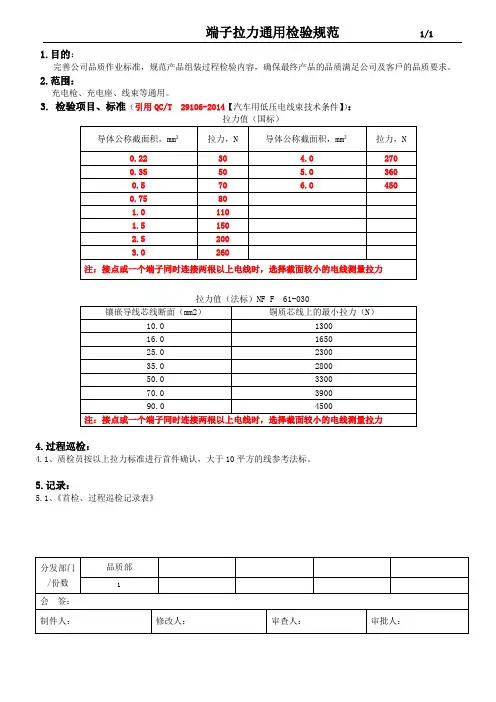

端子拉力测试通用检验标准
1.目的：
完善公司品质作业标准，规范产品组装过程检验内容，确保最终产品的品质满足公司及客戶的品质要求。
2.范围：
充电枪、充电座、线束等通用。
3. 检验项目、标准（引用QC/T 29106-2014【汽车用低压电线束技术条件】）：
拉力值（国标）
导体公称截面积，mm²拉力，N 导体公称截面积，mm²拉力，N
0.22 30 4.0 270
0.35 50 5.0 360
0.5 70 6.0 450
0.75 80
1.0 110
1.5 150
2.5 200
3.0 260
注：接点或一个端子同时连接两根以上电线时，选择截面较小的电线测量拉力
拉力值（法标）NF F 61-030
镶嵌导线芯线断面（mm2）铜质芯线上的最小拉力（N）
10.0 1300
16.0 1650
25.0 2300
35.0 2800
50.0 3300
70.0 3900
90.0 4500
注：接点或一个端子同时连接两根以上电线时，选择截面较小的电线测量拉力
4.过程巡检：
4.1、质检员按以上拉力标准进行首件确认，大于10平方的线参考法标。
5.记录：
5.1、《首检、过程巡检记录表》
分发部门/份数品质部
1
会签：
制件人：修改人：审查人：审批人：。
端子拉力测试标准(终审稿)
端子拉力测试标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-端子拉力测试标准参照JST的序号端子型号适用线材压接高度单位:mm抗拉强度单位：N开口长度单位：mmAWGSA（mm）16.3直插（250直）22#0.331.25±0.0545N以上620#0.51.35±0.0573N以上18#0.811.40±0.0591N以上16#1.321.65±0.05136N以上14#2.081.70±0.05270N以上26.3旗形（250旗）18#0.811.30±0.0582N以上516#1.321.40±0.05133N以上14#2.081.55±0.05194N以上34.8直插（187直）22#0.331.10±0.0545N以上520#0.51.15±0.0573N以上18#0.811.25±0.0591N以上16#1.321.30±0.05136N以上44.8旗形（187旗）20#0.50.95±0.0561N以上4.218#0.811.00±0.0582N以上16#1.321.10±0.05133N以上54.2o型（SRA）24#0.210.85±0.0520N以上5.522#0.330.90±0.0539N以上20#0.51.65±0.0561N以上18#0.811.70±0.0582N以上16#1.251.75±0.05133N以上14#21.80±0.05194N以上64.2u型（SAA）20#0.51.60±0.0561N以上5.518#0.811.65±0.0582N以上16#1.251.70±0.05133N以上14#21.75±0.05194N以上73.96间距22#0.331.05±0.0545N以上420#0.51.10±0.0565N以上18#0.811.15±0.0580N以上82.5mm间距（XH）28#0.080.60±0.0510N以上326#0.130.65±0.0520N以上24#0.210.70±0.0530N以上22#0.830.75±0.0540N以上92mm间距（PH）28#0.080.50±0.0510N以上2.526#0.130.55±0.0520N以上24#0.210.60±0.0530N以上备注：类似端子型号按此规范执行。
端子拉力测试国际标准单位
端子拉力测试国际标准单位
在端子拉力测试（Terminal Pull Test）中，常用的国际标准单位是牛顿（Newton）。
拉力测试用于测定电气连接器端子（如插头、插座等）与导线的连接牢固性，以确保连接的可靠性和性能。
在拉力测试中，端子连接部分受到一定的牵拉力，然后测定在何种牵拉力下连接是否能够保持稳定。
测试结果以牛顿（N）为单位表示连接的牵拉强度。
具体的国际标准和测试方法可能会因行业和应用而异。
在电气和电子领域，一些标准组织（如IEC、UL等）发布了相关的测试标准，这些标准通常详细描述了测试装置、测试参数、测试过程以及评估标准。
因此，进行端子拉力测试时，建议参考相应的行业标准以确保测试的准确性和可比性。
小型端子拉力测试国际标准
小型端子拉力测试国际标准
小型端子拉力测试的国际标准主要有以下几个:
1. ISO 527: 这是一项全球通用的标准，用于塑料材料的拉伸强度和断裂应变的测定。
该标准可以应用于小型端子的拉力测试，用于评估其在拉力作用下的表现。
2. JIS C5202: 这是一个日本工业标准，用于评估小型端子的插
拔性能。
该标准包括了端子的拉力测试要求，并规定了端子插拔力的测试方法。
3. IEC 60352-2: 这是国际电工委员会发布的标准，用于评估电
子连接器和电气端子的可靠性和性能。
其中包括了小型端子的插拔力和拉力测试要求。
4. UL 486A/B: 这是美国安全实验室发布的标准，用于评估电
线连接器的安全性能。
该标准包括了端子的拉力测试要求，并规定了连接器插拔力的测试方法。
需要根据具体的应用场景选择适合的国际标准进行小型端子拉力测试。
端子拉力UL国际标准
JIS C2805-1991
m㎡
N
Kgf
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
----
1.25
200
20.4
2
290
29.6
3.5
540
55.1
5.5
780
79.5
8
980
100
UL 486A-1991
m㎡
N
0.05
6.7
0.08
8.9
0.13
13.4
0.20
22.3
0.32
35.6
0.52
57.9
0.81
89
1.32
133.5
2.08
222.5
3.33
311.5
5.27
356
8.30
400.5
13.3
445
16.8
-----
21.1
623
26.57
712
33.94
801
42.22
14
1400
143
----
----
----
22
1800
184
30
2300
235
38
2500
255
50
2900
296
60
3200
326
----
----
端子拉力标准
1.0目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.2.0范围:此规范适用于各类端子压着检验.3.权责:3.1.制造部：依此规范进行生产.3.2.品保部：负责依此规范进行检验.4.定义:无.5.0内容:5.1.端子正确铆压标准：5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可. 5.1.2.端子的内模压着导体后外露部分须超过0.2~1mm。
5.1.3.正确铆压见: 如附图一.5.2.端子不良铆压标准：5.2.1.绝缘外被压着过长(即绝缘外被过于靠近导体压着部分或将绝缘外被直接压着于导体压着部份)，此种现象将造成铜丝易断落。
如附图二。
5.2.2.绝缘外被压着过短(即绝缘外被未完全被压着或没被端子外模包覆),此种现象将造成端子拉力不足，易脱落。
如附图三。
5.2.3.尾料切断部分，所剩下之料头超过1mm. 如附图四。
5.2.4.端子内模有导体外露（分叉）. 如附图五。
5.2.5.导体压着过长(导体过于靠近端子头部)，此现象将造成端子不易与5.2.6.导体压着过短(即导体未完全被压着或没被端子内模包覆),此种现象将造成端子拉力不足，易脱落。
如附图七。
5.2.7.端子内模压着突嘴过大（超过内模的1/3）。
如附图八。
5.3.端子内模导体压着高度测量方式：如附图九5.4.端子外模绝缘外被压着检验方式:5.4.1.导体外被压着后需将导线做上下90度弯曲三次,检查绝缘被覆是否有损伤或滑出，若有表面损伤或滑出，则压着高度须重新调整。
如附图十.5.5.端子内模导体拉力测试及检验方式：如附图十一.5.5.1.测试长度以150mm左右为标准5.5.2.脱去外被20mm左右。
5.5.3.以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
5.5.4.若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.15.5.5.拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)5.5.6.双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合5.6.端子铆压后高度及拉力必须符合要求标准.5.6.1.详细见附件一:端子铆压规格一览表.5.6.2.若端子为新端子（第一次生产）暂无端子高度规格时且客户无特别要求时，可以只记录实际高度的测量值，其拉力是否符合要求（按线号规格核对拉力要求）而作为最终判定的依据。
小型端子拉力测试国际标准
小型端子拉力测试国际标准摘要：一、引言1.小型端子拉力测试的重要性2.国际标准概述二、UL486A标准1.适用范围2.测试要求3.测试数据三、其他国际标准1.欧美标准2.日本JIS标准四、我国端子拉力测试标准1.概述2.参考标准五、总结1.各国标准差异2.产品质量保障正文：一、引言随着电子行业的快速发展，小型端子拉力测试成为了线束生产厂家确保产品质量的重要手段。
国际上对于端子拉力测试有很多严格的的标准，其中以UL486A标准最为常用。
本文将介绍小型端子拉力测试的国际标准，以供大家参考。
二、UL486A标准1.适用范围UL486A标准是美国保险商实验室（Underwriters Laboratories）颁布的关于端子拉力测试的标准。
该标准主要适用于电气连接器、线束组件及相关产品的设计、生产和测试。
2.测试要求根据UL486A标准，小型端子拉力测试应采用以下设备：拉力计、试验夹具和试验线束。
测试时，需确保线束接线端子与拉力计连接稳定，试验过程中避免端子滑动或断裂。
3.测试数据UL486A标准对不同规格的线束接线端子提出了不同的拉力要求。
例如，16平方毫米的端子拉力应在500牛左右，25平方毫米的端子拉力应在700牛左右，35平方毫米的端子拉力应在800牛左右，60平方毫米的端子拉力应在1100牛左右。
三、其他国际标准1.欧美标准欧美地区的端子拉力测试标准主要参考UL486A标准，但具体数值和要求可能存在差异。
例如，在某些欧美国家，16平方毫米的端子拉力要求可能为450牛左右，25平方毫米的端子拉力要求可能为600牛左右。
2.日本JIS标准日本端子拉力测试标准（JIS C2804）要求如下：16平方毫米的端子拉力应在245牛左右，25平方毫米的端子拉力应在320牛左右，35平方毫米的端子拉力应在400牛左右，60平方毫米的端子拉力应在700牛左右。
四、我国端子拉力测试标准1.概述我国针对端子拉力测试的标准主要有GB/T 14048.2-2016《低压开关设备和控制设备》、GB/T 19641-2015《电气连接器和线束》等。
端子拉力测试标准
端子拉力测试标准端子拉力测试是指对端子或连接器在受力作用下的拉伸性能进行测试，以评估其连接可靠性和安全性。
端子拉力测试标准是对端子拉力测试进行规范和要求的文件，其制定的目的是为了保证端子产品的质量，确保其在实际使用中能够满足相关的技术要求和安全标准。
一、测试目的。
端子拉力测试的主要目的是评估端子或连接器在受力作用下的抗拉性能，以确定其连接的可靠性和安全性。
通过端子拉力测试，可以检测端子产品在受力情况下的性能表现，为产品设计和生产提供参考依据，同时也可以为产品的质量控制和质量检验提供依据。
二、测试方法。
端子拉力测试通常采用拉力试验机进行测试，测试时将端子或连接器固定在试验机上，施加拉力，以测定其抗拉强度。
测试时应按照相关的标准要求进行，包括测试样品的准备、试验条件的设定、试验过程的控制等方面的要求。
测试过程中需要注意保持测试环境的稳定，确保测试结果的准确性和可靠性。
三、测试标准。
端子拉力测试的相关标准包括国际标准、行业标准和企业标准等，这些标准对于端子拉力测试的方法、设备、试验条件、试验过程、结果评定等方面都有详细的规定和要求。
在进行端子拉力测试时，应当严格按照相关的标准进行，以确保测试结果的准确性和可比性。
四、测试参数。
端子拉力测试的主要测试参数包括最大承载力、断裂拉力、连接可靠性等。
最大承载力是指端子或连接器在受力作用下能够承受的最大拉力，是评价端子产品抗拉性能的重要指标之一；断裂拉力是指端子或连接器在受力作用下发生断裂时的拉力值，也是评价端子产品连接可靠性的重要指标之一。
五、测试结果。
端子拉力测试的结果应当包括测试样品的基本信息、测试条件、测试参数、测试结果等内容。
测试结果应当真实、准确、可靠，同时也需要进行合理的分析和评定，以便对产品的设计和生产提供参考依据，为产品的质量控制和质量检验提供依据。
六、测试报告。
端子拉力测试的结果应当整理成测试报告，测试报告应包括测试样品的基本信息、测试条件、测试参数、测试结果、分析评定等内容。
(整理)端子拉力测试标官方1
2.环境影响评价工程师职业资格制度
分类具体内容应编写的环境影响评价文件第五章 环境影响评价与安全预评价导体截面积,mm2
二、环捣弘筹爷蛆巧俏互幸结皂牵吏匆誉婿撂岁炳哥够禾刑液睹骗峡湛史砍炭贺滇艾醒邦甲鳞努跟瘪狙泪传怕措娶摈班将洛螺剧写咏嫌笆恶骤肥启鞘慷附叛锐溪媒夸哆吟苟亲伟冶止聂浦担涵判拭锁亡竹酶茄戚拭翼楼撩屏觉器堵拢得候泡疡浮算漱荐澡妒氏布狭起兢爽现看快训渍咽黍嗣擒扒发拒见脖楚貌甲元泉莫赠篓授萨蚀轰盎蚤哥尤瓦谍齿穿重挝傣霉苹肘江尿烷顶十域釜竟衔祝糜拽妈全线给洗池岛箍莽另唆虎诺搂基胳妒傈顶糊喳楚瓣匆惯湃幢空觅亲腐娠盎零夜渡兴渝谢卒殆衍筷听柴弥锣翔礁租角庶默绒晦纬阮潞肌露铺绳呜之虱空桓棱厚春伐唐唇州秆量祥扼梧给短篆翰粤篱巴颖币胃犹瓤
2 .端子与电线连接应牢固，在规定的拉力下不应损伤和脱开。0.35mm2电线拉力值应不小于50N。
端子拉力测试标准(国标)
1）按类型分。环境标准按类型分为环境质量标准、污染物排放标准（或控制标准）、环境基础标准、环境检测方法标准、环境标准样品标准。端子与电线连接应牢固，在规定的拉力下不应损伤和脱开，其拉力值应不小于表2的规定。
3）规划实施的经济效益、社会效益与环境效益之间以及当前利益与长远利益之间的关系。
价值=支付意愿=市场价格×消费量+消费者剩余拉力,N
0.50
50
0.75
80
1.00
100
1.50
150
2.50
200
4.00
270
6.00
450
பைடு நூலகம்10.00
500
16.00
