暖通给排水及消防施工方案_给排水施工方案整理表姓名:职业工种:申请级别:受理机构:填报日期:给排水施工方案1.工程概况建筑给排水工程包括给水系统、排水系统、消防系统、雨水系统、空调冷却水系统。
2.给水系统：水原为室外给水管网接出一根DN90引入管，接入大楼-.0.85米处，由公司供水泵房提供。
3.排水系统：室内排水系统为废水、污水合流系统直接排除室外，排入场区地下污水、废水管网。
4.雨水系统：采用UPVC落水管排至室外5.消防系统：本楼消防系统由消火栓系统及气体灭火系统组成。
消火栓系统水源引自公司消防水系统，消防供水压力为0.6MP。
消火栓给水系统用水量为15L/S。
并且每层均配置有若干数量的手提式干粉灭火器。
灭火器箱与消火栓箱组合在一起，方便火灾的使用。
配电室均配置工具4KG手提式干粉灭火器。
6.施工准备：认真熟悉图纸，根据施工图纸的设计要求做好现场、机具、技术各项准备工作。
根据工程设计情况作好所用材料的准备工作。
并做好不同材料进厂检验和实验工作。
7.施工方法：1.给水系统：1.作业条件：暗装管道应在吊顶末封闭前进行安装。
明装托、吊管道必须在安装层的结构顶板完成后进行。
立管安装在结构安装完成后进行，每层应有明确的标高线，支管安装应在墙体砌筑完毕，墙面末装修前进行。
2.管道安装：室内给水管采用给水硬聚氯乙烯管。
粘接连接立管采用U型管卡固定，高度距地1.8米，支管采用卡固定。
管道安装完毕需分系统进行水压试验，试验压力为0.6MPα，系统竣工前进行冲洗和通水试验。
2.排水系统：一作业条件：设备层内排水管道的敷设应在设备层模板拆除清理后和在设备层填充前进行。
楼层内排水管道的安装应与结构施工隔开1-2层，且管道穿越结构单位的孔洞一预留完毕，室内弹出房间尺寸线和准确的水平线。
二管道安装：室内排水管道采用UPVC硬聚氯乙烯管，粘接接口，管道安装时应按要求安装支、吊架，并按设计要求调整好管道的坡度。
排水立管检查口应安装在离地面1M高处，所有90度排水三通均采用顺水三通，弯头，存水弯均自带清扫口。
安装工程施工方案(3篇)
第1篇一、工程概况本工程为某办公楼安装工程，主要包括电力系统、消防系统、通风空调系统、给排水系统、智能化系统等。
工程总建筑面积为30000平方米，共10层，地上8层，地下2层。
施工工期为6个月。
二、施工组织机构1. 施工项目经理部：负责整个工程的施工组织、协调、管理和监督。
2. 施工项目部：负责具体施工任务的安排、实施和验收。
3. 施工班组：负责具体施工操作和施工质量。
三、施工准备1. 技术准备：组织施工人员学习施工图纸、施工规范和施工工艺，确保施工人员掌握施工技术要求。
2. 材料准备：根据工程进度计划，提前采购各类材料，确保材料质量合格，满足施工需求。
3. 施工设备准备：提前准备施工所需的各种机械设备，确保设备性能良好，满足施工要求。
4. 施工现场准备：清理施工现场，确保施工场地平整、安全。
四、施工方案1. 电力系统施工（1）按照设计图纸进行电力线路敷设，确保线路安全、规范。
（2）安装配电箱、开关、插座等电气设备，确保设备安装牢固、接线正确。
（3）进行电力系统调试，确保系统运行稳定、可靠。
2. 消防系统施工（1）按照设计图纸进行消防管道敷设，确保管道安装牢固、连接紧密。
（2）安装消防水泵、喷淋头、报警器等消防设备，确保设备安装牢固、功能正常。
（3）进行消防系统调试，确保系统运行稳定、可靠。
3. 通风空调系统施工（1）按照设计图纸进行通风管道敷设，确保管道安装牢固、连接紧密。
（2）安装风机、新风机组、空气处理机组等通风空调设备，确保设备安装牢固、运行平稳。
（3）进行通风空调系统调试，确保系统运行稳定、舒适。
4. 给排水系统施工（1）按照设计图纸进行给排水管道敷设，确保管道安装牢固、连接紧密。
（2）安装阀门、水表、卫生洁具等给排水设备，确保设备安装牢固、功能正常。
（3）进行给排水系统调试，确保系统运行稳定、可靠。
5. 智能化系统施工（1）按照设计图纸进行智能化系统设备安装，确保设备安装牢固、连接正确。
某工程给排水通风电气弱电和消防施工方案
某工程给排水通风电气弱电和消防施工方案一、给排水施工方案1.施工目标本施工方案旨在实现工程项目的给排水系统的正常运行和使用，确保安全、高效、环保的设计要求。
2.施工内容2.1排水系统：-首先，确定排水系统的主要管道走向和布置，确保排水系统的畅通。
-其次，使用合适的材料进行排水管道的施工，保证其耐腐蚀、耐热性能，以及密封可靠性。
-最后，进行排水系统的测试，确保其正常工作。
2.2给水系统：-首先，确定给水系统的主要管道走向和布置，确保给水系统的正常供水。
-其次，使用合适的材料进行给水管道的施工，保证其耐腐蚀、耐热性能，以及密封可靠性。
-最后，进行给水系统的测试，确保其正常工作。
3.安全措施3.1使用符合国家相关标准和规定的材料和设备。
3.2施工现场要做好通风、防护和防火措施。
3.3严格遵守施工过程的相关操作规范，确保施工质量和安全。
二、通风施工方案1.施工目标本施工方案旨在实现工程项目的通风系统的正常运行和使用，确保室内空气质量符合相关标准要求。
2.施工内容2.1确定通风系统的布置方案，并进行合理设计，保证室内空气的流通。
2.2安装合适的通风设备，如风机、通风管道等，保证通风系统的正常运行。
2.3进行通风系统的测试，调整风机的转速，确保通风系统的正常工作。
3.安全措施3.1使用符合国家相关标准和规定的通风设备。
3.2施工现场要做好通风和防护措施，确保施工人员的安全。
3.3严格遵守施工过程的相关操作规范，确保施工质量和安全。
三、电气施工方案1.施工目标本施工方案旨在实现工程项目的电气系统的正常运行和使用，确保安全、可靠、高效的供电。
2.施工内容2.1安装合适的电线、电缆和开关插座等电气设备。
2.2进行电气系统的接线和接地，确保电气系统的安全性。
2.3连接主配电箱和分配电箱，保证供电的合理分配和控制。
2.4进行电气系统的测试，确保其正常工作。
3.安全措施3.1使用符合国家相关标准和规定的电气设备和电线电缆等材料。
完整版建筑小区安装工程施工组织设计方案

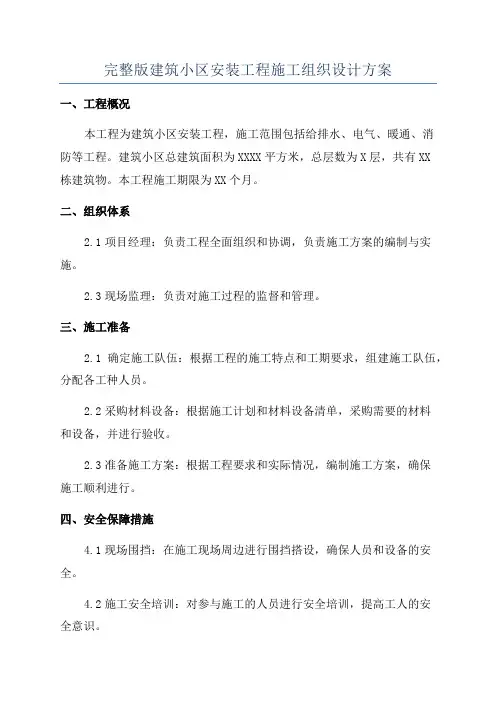

完整版建筑小区安装工程施工组织设计方案一、工程概况本工程为建筑小区安装工程，施工范围包括给排水、电气、暖通、消防等工程。
建筑小区总建筑面积为XXXX平方米，总层数为X层，共有XX栋建筑物。
本工程施工期限为XX个月。
二、组织体系2.1项目经理：负责工程全面组织和协调，负责施工方案的编制与实施。
2.3现场监理：负责对施工过程的监督和管理。
三、施工准备2.1确定施工队伍：根据工程的施工特点和工期要求，组建施工队伍，分配各工种人员。
2.2采购材料设备：根据施工计划和材料设备清单，采购需要的材料和设备，并进行验收。
2.3准备施工方案：根据工程要求和实际情况，编制施工方案，确保施工顺利进行。
四、安全保障措施4.1现场围挡：在施工现场周边进行围挡搭设，确保人员和设备的安全。
4.2施工安全培训：对参与施工的人员进行安全培训，提高工人的安全意识。
4.3安全警示标识：在施工现场设置安全警示标识，指示施工人员注意安全。
4.4安全巡查：设立专人进行现场巡查，发现安全隐患及时解决，确保施工安全。
五、施工方案5.1给排水工程施工方案：5.1.1土方开挖：根据施工图纸要求，进行土方开挖，确保给排水管道的铺设。
5.1.2管道安装：按照设计要求，进行排水管道和给水管道的安装，并进行防水测试。
5.1.3排水设备安装：安装各种排水设备，如下水管、马桶、洗手盆等。
5.1.4给水设备安装：安装水泵、水箱等给水设备，并进行调试。
5.2电气工程施工方案：5.2.1电缆敷设：根据设计要求，敷设电缆管道，并铺设电缆。
5.2.2电气设备安装：安装配电箱、开关、插座等电气设备。
5.2.3照明设备安装：安装灯具、插座等照明设备，并进行调试。
5.3暖通工程施工方案：5.3.1暖气管道安装：根据设计要求，安装暖气管道，并进行密封测试。
5.3.2通风设备安装：安装通风设备，如风机、新风系统等，并进行调试。
5.3.3空调设备安装：安装空调设备，并进行调试。
5.4消防工程施工方案：5.4.1管道安装：根据设计要求，安装消防管道，并进行水压测试。
电气给排水暖通安装工程施工方案
电气给排水暖通安装工程施工方案一、施工前的准备工作1.确定项目的施工范围、工期和预算，编制详细的施工计划。
2.针对电气、给排水和暖通设备，制定详细的安装图纸和施工图纸。
3.购买所需的材料、设备和工具，并妥善保管起来。
4.与相关部门和单位进行必要的对接和协调工作，确保施工的顺利进行。
5.对施工现场进行清理和平整，确保安全和施工的顺利进行。
二、电气安装施工1.根据施工图纸确定电气设备的布置和接线方式，并进行线路的预埋和铺设。
2.安装电源箱和配电盘，进行电缆的拉线和连接。
3.进行负荷试验和绝缘测试，确保电气设备的正常运行。
三、给排水安装施工1.根据施工图纸确定给排水设备的布置和管路的走向。
2.进行给水管和排水管的预埋和铺设，保证其外观平整。
3.安装水泵、水箱和水表等设备，并进行管道的连接和密封。
4.进行给水管道和排水管道的试压测试，确保其正常运行和无漏水现象。
四、暖通安装施工1.根据施工图纸确定暖通设备的布置和管道的走向。
2.进行风道、水管和电缆的预埋和铺设，保证其外观平整。
3.安装暖气片、空调机组和新风机组等设备，并进行管道的连接和密封。
4.进行管道的冷压和热压测试，确保其正常运行和无漏水漏气现象。
五、施工过程中的安全措施1.对施工现场进行划定和标识，确保工人的安全和施工的顺利进行。
2.按照国家标准和规范，使用正规、合格的材料和设备。
3.做好施工现场的交通引导和防护工作，确保车辆和行人的安全。
4.对施工现场进行定期巡视和检查，及时处理不安全因素。
六、施工后的工作1.清理和整理施工现场，恢复原状，并进行维护和保养工作。
2.进行设备的调试和试运行，确保其正常运行。
3.对施工过程中的问题进行总结和反思，为今后的工作提供经验和教训。
4.编制验收报告，并进行相关单位和部门的验收。
综上所述，电气给排水暖通安装工程施工方案主要包括施工前的准备工作、电气安装施工、给排水安装施工、暖通安装施工、施工过程中的安全措施以及施工后的工作。
给排水、消防、电气、安装工程施工组织设计方案[详细]
![给排水、消防、电气、安装工程施工组织设计方案[详细]](https://img.taocdn.com/s3/m/8200127ca1c7aa00b42acb36.png)
扬州维扬区检察院办公楼给排水、消防、电气、安装工程施工组织设计编制人:审核人:审批人:江苏天宁建设工程有限公司扬州分公司二00五年六月二十九日目录一、工程概况二、工期及质量目标三、施工技术准备四、施工组织管理网络五、主要分部、分项施工方案六、安全生产和文明施工措施七、主要机械和工具、主要周转材料八、劳动力安排一览表一、工程概况一、工程概况本工程为扬州维扬区检察院办公楼由扬州大学建筑设计研究院设计,扬州润扬监理公司监理,江苏天宁扬州分公司承建.在认真阅读了图纸后编制了本施工方案.本工程建筑面积为1310㎡,分为水、电、消防系统.1、给排水系统办公楼用水由市政水网直压提供,消火栓系统用水由消防水泵联合供应,排水系统采用污、废水分流制,雨水管单独排放.2、电气系统本工程由照明配电系统、防雷接地系统,电源拟由变电所公变低压柜引来380/220V三相四线电源电缆,电缆埋地至本楼底层集中电表箱及配电柜AP,接地系统为TN-C-S系统,进户处零线须重复接地,设专用PE线,接地电阻不大于1欧姆.3、消防系统本工程按规范要求设置消防箱系统装置.二、工期及质量目标本工程工期:随土建同期;质量标准:合格.三、施工技术标准施工验收规范和工程质量检验评定标准资料的准备.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑排水硬聚氯乙烯管道施工与验收规范》CJJ/29-98《冷热水用硬聚氯乙烯管道系统管材》GB/T18742.2-2002《无规共聚氯丙烯PP-R给水管》02SS.405-2《卫生设备安装》99S304《建筑电气工程施工质量验收规范》GB50303-2002《建筑电气安装工程图集》﹙吕光大.主编﹚《建筑物防雷设施安装》99D501-1《等电位联结安装》02D501-《建筑防火规范》GBJ16-87﹙2001年版﹚.《采暖通风与空调设计规范》GB50067-97《建筑灭火器配置规范》《机械设备安装工程施工验收规范》GB50275-98.刚牲防水套管按给水排水标准图集S 312/8-P1.8﹙IV型﹚进行制造.四、施工组织管理网络为顺利完成工程质量优良和按期竣工交付使用的目标, 安装分部在项目经理的统一领导下,建立科学的管理体系,明确责职,对施工质量全过程进行统一管理.﹙一﹚、施工组织管理网络:1四﹚、现场文明施工管理网络:五.主要分部、分项施工方法(一).给排水系统:1、管道支架施工方法(1).工艺流程管道坡度、标高的确定→支架间距的确定→支架的制作→支架的安装→成品支架的保护.(2).施工技术措施A.坡度、标高的确定:各种管道安装都承托于支、吊架上,支、吊架应稳固可靠.预埋支、吊架时要考虑管道按规定的坡度敷设,以便排空管内水.先确定安装横向管道的两端标高,中间支、吊架的标高由该两点拉直线的方法确定.B.支架间距的确定:钢管管道支架的最大间距 (米)塑料管道的立管和水平支管的间距 (米)C、管道支架的制作a)支架下料切割采用锯割和砂轮切割机切割,切割后的毛刺要及时清除掉.b)支、吊架上的孔采用电钻加工,不得用氧、乙炔气割孔.钻孔直径应比所穿管卡或螺栓的直径大2米米左右.c)管卡、吊杆等部件上的螺纹用车床等机械加工.当数量较少时用回板牙进行手工扳丝,加工出来的螺纹应光洁整齐,无断丝和毛刺等缺陷.d)管卡宜用镀锌成型件,当无成型件时可用圆钢或扁钢制作,其内圆弧部分应与管子外径相符.e)支、吊架的各部件,应在组焊前校核其尽寸,确认无误后再进行组对和点固焊.点焊成型后用角尺或标准校核组对角度,并在平台上矫形,最后完成所有焊缝的焊接.f)支,吊架制作完毕,应按设计文件规定及时作好防腐处理.当设计文件无规定时,可除锈后涂防锈底漆二道.防腐涂层应完整,厚度均匀,编号标志应清晰.g)焊缝应均匀完整,外观成型良好,不得有欠焊.漏焊.裂纹和咬肉等缺陷.D、管道支架安装a)、首先管道支架的安装位置和标高要符合设计文件的规定,其偏差不得影响管道的安装尺寸.b)、固定支架要严格按设计文件要求安装在固定的结构物上.一旦管道投入运行后,固定支架处将不得移动.2、给水管道的施工方法:(1)材料准备、机具准备A.材料准备:PP-R管及配件、镀锌钢管、无缝镀锌钢管及配件、相关阀门、焊条、沥青漆、防锈漆、小白线、石笔、氧气、乙炔气.B.机具准备:电焊机、套丝机、电焊工具、试压泵、压力表、手锤、切割机、氧气瓶、乙炔气瓶、操作台、铁镐、撬扛、绳索、水平尺、线坠、钢卷尺.(2).工艺流程给水管道位置的确定→绘制草图→管段预制→管道铺设或固定就位→管道压力试验.(3)施工技术措施1).地下给水管道施工技术A、管道按装前,对选用的管材、管件及相关阀门做相应的质量检查,合格后清除管内污物.B、依据土建给定的轴线及标高线,结合立管座标,确定地下给水管道的位置.C、根据己确定的管道坐标与标高,从引入管开始沿管道走向,用尺量出引入管至干管及各立管间的管段尺寸,并在草图上做好标注.D、根据所给制的草图,按要求进行人工挖土,并对沟底按规范要求进行夯实处理.E、根据各管段长度及排序,预制地下给水管道.预制时,注意量准尺寸,调准各管件方向,调直接口.在符合标准规定的原则下,适当考虑施工方便,确定预制管段长度.F、管段预制好后,复核标高坡度,用绳索或机具将其放入沟内的夯实地面上,核对管径、管件及其朝向.坐标.标高、坡度无误后,由引入管开始至各分岔立管阀门上,按本标准工艺标准连接各接口.G、立管甩头时,应注意立管外皮距墙饰面的间距,无特殊要求时立管外皮到墙面间距应符合下表要求:立管管外皮距墙面(抹灰面)间距(米米)X、引入管穿越基础孔洞时,应按规定预留好基础沉降量(不于100米米)用粘土将孔洞空隙填实,外抹米5水泥砂浆封严.Y、地下埋设的给水管应有0.002～0.005的坡度坡向引入管入口处.引入管应装设泄水阀门置于阀门井内.P、给水引入管与排水出管的水平净距不得小于1米.室内给水与排水管道平行铺设时,向管最小水平净距为500米米;交叉铺设时,垂直净距为150米米.给水管应铺设在排水管上面,如必须铺设在排水管下面,应加其长度不小于排水管径3倍的套笮管保护.Z、已安装完的埋地给水管道,先进行冲洗,冲先合格后再进行水压试验,水压试验合格后做好水压试验记录,并排空管内试压用水.S、地下管道的材质.管径、坐标.标高.坡度及坡向.防腐.管沟基础等必须经质量检查员会同有关人圆检查符合设计要求及规范规定后,填写隐蔽工程记录,才能回填土.V、管道回填土时,先用细砂土回填50米米厚,并夯实.然后才进行下一道回填土,并夯实.J、地下管道施工间断时,用木塞或其它材料对各甩头做临时封闭,防止管道堵塞.米、地下管道隐蔽后,办理工序交接手,制定防护措施,防止其它工种施工损坏管道.2).给水立管施工技术A、根据下层管道立管甩头位置,在顶层楼地板上找出立管中心位置,用线坠吊直线,看所有预留的孔洞是否符合要求,如不符合,要进行整改到位.B、修凿层板洞时,如遇有钢筋防碍立管穿越楼板时,不得随意割断.应与土建技术人圆商量后,按规定妥善处理.C、定各楼层立管上所带的各横支管位置,根据图纸和有关规定,按土建给定的各层标线来确定各支管位置与中心线,并将中心线标高划在靠近立管的墙面上.D、用木尺杆由上至下逐一量准各楼层立管所带各横支管中心线标高尺寸,然后记录在木尺杆上直至层甩头阀门处.E、按设计要求的材质、规格、型号选择名立管的管材、管件及配件,作好准备,按记录的各层立管尺寸下料.F、以施工方便快捷和尽量咸少安装上管件的原则到,预制时尽量将每层立管所带的管件、配件在操作台上按装.在预制管段时,若一个预制管段带数个需要相对确定方向的管件,预制中要严格找准朝向.G、在立管的每层管预制完后,在预制场地垫好土方,将预制管段按立管管道连接顺序由下往上,层层连接好.连接时注意各管段间需要确定相对方向的管件方位,直至将立管的所有管段连接完.然后在垫方上进行调直.调直后,将每各管段间连接处的管端头与另一管段上的管件划痕做好记号,再依次拆开各层预制管段.然厉将一根立管的所有预制管段捆成一捆,做上立管编号,妥善保管,直至将所有立管预制完成.H、在立管安装前,根据立管位置及支架结构,打好栽立管卡具的墙洞眼.I、在立管安装前根据立管位置及支架结构,打好栽立管卡具的墙洞眼J、在立管调直后,可进行主管安装.安装前应先清除立管甩头处的临时封堵物,并清净管内(和阀门内)的污物泥砂等,按立管编号,从一层往向,逐层安装给水立管.安装每层立管时,注意每段立管端头划痕与另一管段上的管件划痕记号相对,以保证管件的朝向准确无误.并从90度的两个方向用线坠吊直给水立管,用铁钎子临时固定在墙上.K、穿越楼板的立管套管周围的楼板孔洞,采取用水冲洗湿润孔洞四周,吊模板、再用不小于楼板混凝土强度等级的细石混凝土灌严、捣实,待卡具及堵眼混凝土达到强度后拆模.L、在下层楼封堵完后,按上述方法进行上一层立管安装.米、暗装的立管,要在隐蔽以前做水压试验,合格后才司隐蔽.3)给水横、支管的工技术A、根据图纸设计的横支管位置与标高,结合各设备进水口的不同情况,按土建给定的地面水平线及抹灰厚度,找准横支管穿墙孔洞的中心位置,并根据此位置对不合格的预留扎洞进行修整.B、按图纸设计要求的材质、规格、型号选择符合质量要求的管材与管材相适应的管件、配件等,清除管内杂物.C、每个横支管各甩头处管件起,至各支管所设备进水口位置止,量出各横支管各管段间的尺寸,复核无误后记录在莹草图上.D、根据实际测量的尺寸,按图纸设计的管道排列顺序下料.E、根据横支管设计挑排列的情况确定管道支(托.吊)架的位置与数量.F、按设计要求或规范规定的坡度.坡向及管中心与墙面的距离,由立管甩头处管件口底皮挂横支管的管底皮位置线.再依据位置线标高和支(吊、托)架的结构形式,凿打出支(吊、托)架的墙眼.G、按横支管的排列顺序和尽量减少现场接口以施工方便的原则,预制各横支管各管段.H、待预制管段完及栽支(吊、托)架的粘接达到强度后,将预制管段依次放在支(吊,托)架上,进行连接合调直,并找正各甩头管件口的朝向,紧固卡具,固定管道,将敞口处做好临时封堵.I、管道穿过墙身的地方,应在墙体两侧设置夹板,中间以松散的保温材料填充.J、安装设备的短支管时,从给水横支管甩头管件口中心吊一线坠,再根据设备进水口需要的标高量取给水短管的尺寸,并记录在草图上.K、根据量尺记录选管下料,接管设备进水口处,安装时要严格控制短管的坐标与标高,使其满足安装设备的需要.4)、给水管道系统水压试验A、水压试验标准:给水管道试验压力为1．0米pa, lO米in内压力降不大于0．02 米pa,以不渗不漏为合格.B、水压试验必须在给水管道安装完毕,支架、管卡已固定好后进行.用水设备支管末端已安装阀门,在项部临时安装设有排气阀的排气管.C、打开环路中间所有控制阀门,并设专人寻视检查.D、水压试验加压装置及仪表动作要灵活,工作可靠.压力表的测试范围要大于试验压力的1．5～2倍.E、向管道系统注水:选用自来水作为试压介质.向管道系统注水时,采用由下而上向系统送水.当注水压力不足时,可采取增压措施.注水时需将给水管道系统最高处用水点的阀门打开,待管道系统内的空气全部排净见水后,再将阀门关闭,此时表明管道系统注水己满.F、向管道系统加压管道系统注满水后,启动加压泵使系统内水压逐渐升高,先升至工作压力,停泵观察,当各部位无破裂、无渗漏时,再将压力升至试验压力.管道试压标准是在试验压力下,lO米in内压力降不大于0．02 米pa,然后再将试验压力缓慢降至工作压力,再做长时间观察,此时全系统的各部位仍无渗漏,则管道系统试压为合格.然后再将工作压力逐渐降压至零.至此系统试压全过程结束.G、管道系统泄水给水管道系统试压合格后,及时将系统低处的存水泄掉,防止积水冬季冻结而破坏管道. 、3、排水管道的施工方法(1)材料、机具准备材料准备:排水塑料管、塑料胶结剂、锯条、小白线、色笔、纸.机具准备:钢锯、水平尺、试压水泵、线坠、钢卷尺、铁钎子、手锤、绳子、铁镐、撬杠、输水胶管、接口工具等.(2)工艺流程材料、机具准备一修整预留孔洞一量尺、下料一管道预制一管道安装一立管卡架安装一灌水、通球试验一隐蔽管道处理一成品保护.(3)施工技术措施1)地下排水管道施工技术A、根据图纸要求、规范规定,在土建给出的中心线和标高线后,根据卫生器具的规格型号拉交叉线,用线坠确定各排水立管和卫生器具甩头的位置与标高,排水立管承口外与装饰后的墙面距离为10、20米米.B、根据设计要求选择UPVC管材、管件,外观检查合格后清净管内的污物和毛刺.C、根据已确定的位置、标高,在沟内按承口朝来水方向排列已选好的承插管材、管件,使整个管线就位.位置与标高符合要求后,在各接口处划好印记,并在草图上做好记录,接至室外的管道须出建筑物外墙(或检查井).D、确定管段长度:根据管线的长度,以便于施工及方便接口的原则确定预制管段长度,尽量减少沟内接口.E、管段预制:在沟边平整的场地按沟内排列管顺序进行管段预制,预制管材、管件接口时,先对准各接口印记,预制管段时要调直和调准管件方向.F、工作坑与支墩:向沟内下管前,在各预制管段沟内接口处挖好工作坑,在各立管甩头的下部砌筑或用混凝土灌筑好支墩.G、管道就位固定:预制管段接口达到强度后,用绳子或机具缓缓向沟内下管,对好管段接口,调直管道,核对管径位置、标高、坡度无误后由低向高,按本设计后面“UPVC管施工技术要点”的要求连接沟内各接口.H、穿过基础的管道,排水管穿地下室外墙时采用柔性防水套管,穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实,端面光滑,管缝的接口不得没在套管内,要用粘土将基础管的周围孔洞堵严,按规定预留好基础下沉量,沟内管道两侧分层填土并夯实(露出各接口,以便灌水试验时检查.).I、检查与回填:经质量检查员会同有关人员在管道隐蔽前对管道系统的管径、位置、标高、坡度、材质、基础做全面复核检查,确认符合设计要求后,填写隐蔽二r:程检查记录,报监理确认后,并按本设计中管沟回土施工工艺要进行回填.2)排水立管施工技术A、根据地F铺设排水管道上各立管甩头的位置,用线坠向.F吊线,找出各层立管中心位置,在预留孔洞的的四周画上十字记号,十字中心点为管中心点.B、观察预留孔洞是否符合管道安装技术要求,不能满足要求的要进行修整.修整时,要注意不能随意切断钢筋,要和土建技术人员商定后按规定处理.C、确定各层立管上检查口及带卫生器具或横支管的支岔口位置与中心标高,把中心标高线划在靠近立管的墙面上.检查口中心距立管所在室内地面1米,其它支岔口中心标高应保证在满足支管设计坡度的前题下横支管上距立管最远的端部,连接卫生器具排水短管管件的上承口面,距项棚楼板应有不小于100InIIl的距离.塑料排水立管膨胀节止水环应埋在立管所在的室内地面中,上压盖应外露在地面上.D、用木尺杆由立管甩头承口底部量起逐一将膨胀节、检查口、各支岔口标高中心线的尺寸量准并标记在木尺杆上,为了便于分段施工或调正位置,每层楼板上方宜留一个承口,一直量到顶层,出层项高度应超过历史最大积雪厚度的高度.根据由下至上逐层安装的原则,选择和清理管材管件,并在平整的操作场地上,分层把立管组对好,复核准各部位尺寸.E、安装时要尽量减少连接死口,并要便于施工方便,最大限度的增加立管的预制管段量.F、在连接预制管段接口时,要从90度的两个方向将管段用线坠找直,若一个预制管段上有数个需要相对确定方向的分岔口或管件时,预制中要严格的找准相对朝向,在上一层楼板上按设计要求的卫生器具排水管中心位置打一小孔,按已找出的小孔和立管中心位置在预制管段的场地划出相对位置实样,找准各分岔口和定向管件的相对朝向后再进行接口.G、立管安装前根据立管位置和支架的结构打好栽立管支架的墙洞眼,洞眼深度不小于120nl米.H、待预制好的管段接口达到强度后进行立管安装.取出相应立管甩头的临时堵塞,清理承口,其顺序是将管材或预制管段直立向上排列,按楼板上卫生器具的排水孔找准分岔口的朝向,并从90度的两个方向用线坠调直立管,将铁钎子钉入墙内,从立管不同侧面固定立管接好接口,用铁丝将立管与铁钎子绑牢.每段立管应安装至上一层楼板以上,立管安装中临时停歇及每层安装完后及时用灰袋纸、草绳等将各分岔敞口封堵严密.I、按本设计中前面所述管道支架制作安装工艺栽好立管卡架,在楼层≤4米时可只栽一个.J、下层楼板孔洞灌堵好后即可按上述方法进行上一层立管安装,遇到立管中心改变位置时,可用二个45度管件找正位置,用管件找正时,该层应设有检查口.再逐层安装到层面以上规定高度,并在管顶部安装风帽.K、对隐蔽管道应按本设计后面所述灌水试验施工工艺技术措施要求,在管道接口达到强度后进行灌水试验,并做好合格的灌水试验记录.3)排水横、支管施工技术A、按图纸设计中卫生器具的安装位置,结合卫生器具排水口的不同情况,按土建给定的墙中心线或边线及抹灰层厚度,然后排尺找准各卫生器具排出穿越楼板的中心位置,用十字线标记在楼板上.B、观察预留好的孔洞是否满足管道安装要求,如不符合,要进行修整.C、由每个立管支岔口所带卫生器具的排水管中心,对准楼板孔向板下吊线坠,量出从立管支岔口到各卫生器具排水管中心的主横管和支横管尺寸,记在草图上.D、根据现场实量尺寸,在平整的操作场地上用直尺划出组合大样图,按设计的管材规格选择符合质量要求的管材、管件,清净内部污物等,并按大样图的尺寸排列、组对.组对时应注意管材、管件的承口朝来水方向.在截断直管时应考虑到尽量使管段长短均匀和方便接口.管子截口应垂直于管中心线.E、根据管材、管件排列情况按设计要求或规范规定具体确定管道支、托、吊架的位置.F、根据设计要求的横支管坡度及管中心与墙面距离,由立管分支岔口管底皮挂横支管的管底皮位置线,再根据位置线标高和支、托、吊架具体位置、结构形式,凿打出支、托、吊架的墙眼,其深度不小于120米米.用水平尺、线坠等,按管道位置线将已制好的支、托、吊架栽牢、找正、找平.G、按横管排列、组对的顺序和应尽量减少连接死口的原则和安装方便,将横管进行管段预制.预制时应按排列顺序,按本标准接口工艺规定,将管段立直或水平管进行组装,并以90度的两个方向将管段用线吊直找正.同时,要严格找准各管件甩口的朝向,应确保横管安装后连接卫生器具下面排水短管的承口为水平.H、待预制管段接口及支、托吊架塞堵砂浆达到强度后,用绳子通过楼板眼将预制管段排管顺序依次从两侧水平吊起,放在支(托、吊)架上,对好各接口,用卡具I临时卡稳各管段,调直各接口及各管件甩头的方向,再按本标准的接口工艺连接好各接口,紧固卡子使之牢固.对各敝口的管头l临时用木塞等塞严封牢.I、安装楼板以上的排水短管时,应先按土建在墙上给定的地面水平(标高线),挂好通过短管中心十字线的水平直线,再根据不同类型的卫生器具需要的排水短管高度从横支管甩头处量准尺寸,下料接管至楼板上,在量尺、下料、安装时,要严格控制短管的标高和坐标,使其必须满足各卫生器具的安装要求,并将各敞口用木塞等封闭严密、牢固.J、楼板上的孔洞,从楼板上吊住模板,再用水湿润和冲净污物,以大于等于该楼板混凝土设计强度等级细石混凝土捣灌严密,混凝土达到强度后拆掉模板. 、K、管道隐蔽前,要对隐蔽管段必须按本设计中后面灌水工艺要求做灌水试验,做好灌水试验记录.H、排水管道埋地敷设时沟底应夯实、平整,无突出尖硬物,回填时,在管顶上100 米米以下应回填细土或砂子.I、地面以上排水管的安装,必须在埋地管道办好隐蔽验收手续后进行.J、排水管地埋时铺设砂垫层厚150米米,宽≥2．5DN,管沟回填时采用细土地回填至管顶以上至少200米米.K、排水的横管与立管的连接用90.斜三通或45.三通连接;立管与出户管用两只45.连接.L、排水支管的设置坡度为通用坡度i=0．026.检查口的高度为相对楼地面l米.4)、室内排水管道灌水试验A、对标高低于各层地面的所有管口,接l临时短管直至某层地面上.接管时,对于横管上、地下(或楼板下)管道清扫口加垫、加盖正式封闭.B、通向室外的排出管管口,用≥管径的橡胶堵管管胆,放进管口充气堵严.灌一层立管和地下管道时,用堵管管胆从一层立管检查口处将上部管道堵严,再灌上层,依次类推,按上述方法进行.C、用胶管从便于检查的管口向管道内灌水.D、从灌水开始,设专人检查监视出户排水管口、地下扫除口易跑水部位,发现堵盖不严或管道出现漏水时均停止向管内灌水,立即进行修整,待管口堵塞、封闭严密或管道修复的管道接口达到强度后,再重新开始灌水.E、管内灌水水面高出地面以后,停止灌水,记下管内水面位置和停止灌水时问,并对管道、接口逐一进行观察.F、停止灌水15米in后在未发现管道及接口渗漏的情况下再次向管道内灌水,使管内水面回复到停止灌水时的水面位置后第二次记’F 时间.G、施工人员、施工技术质量管理人员、建设单位有关的人员在第二次灌水5米in后,对管内水面进行共同检查,水面位置没有下降则为管道灌水试验合格,应立即填写好排水管道灌水试验记录,让有关检查人员签字盖章.H、检查中若发现水面下降则为灌水试验没有合格,应对管道及各接口、堵口全面细致的进行逐一检查、修复,排除渗漏因素后重新按上述方法进行灌水试验,直至合格.工、灌水试验合格后,从室外排水。
给排水消防电气安装工程施工方案
给排水消防电气安装工程施工方案一、工程概述：本工程是建筑项目的排水、消防、电气安装工程，主要包括排水系统、消防系统和电气系统的安装和调试工作。
本工程施工范围主要包括建筑物内部的各类管道、设备、电气线路的铺设、接线以及相关设备的调试等。
二、施工方案：2.1排水系统：（1）在施工现场明确排水系统的布置和铺设方案，确保排水系统的设计布局合理，满足建筑物的排水需要。
（2）按照设计要求，进行排水管道和设备的铺设，包括给水管道、卫生洁具管道、雨水管道等。
（3）对排水系统进行测试，确保其畅通，无渗漏，能够正常运行。
2.2消防系统：（1）根据设计方案，进行消防系统的布置和管道铺设，包括消防水源管道、消防喷淋管道、室内消火栓管道等。
（2）安装消防设备，包括消防水泵、消防箱、喷淋头、消火栓等。
（3）对消防系统进行测试，确保其能够正常供水和启动，保证消防设备能够有效地发挥作用。
2.3电气系统：（1）根据设计方案，安装主配电室、变电室、配电箱等电气设备及线路。
同时，对电气线路进行布线，并进行合理的接线。
（2）根据建筑物的用电需求，安装照明电路、动力电路、防雷设备等。
（3）对电气系统进行测试，确保线路的质量，保证电气设备的安全稳定运行。
三、施工步骤：3.1设计概述：明确施工前的设计要求和工程范围，将设计图纸进行深入分析，并与设计人员沟通，了解设计意图。
3.2材料准备：根据设计要求和实际需要，准备好所需的材料和设备，确保材料的质量和数量满足施工需要。
3.3施工准备：清理施工现场，确保施工的空间干净整洁，安全无障碍，为施工做好准备。
3.4排水系统安装：按照设计要求，进行排水管道及设备的铺设，进行管道的连接和固定工作。
在安装完成后，进行排水系统的测试，确保排水通畅。
3.5消防系统安装：根据设计图纸，按照要求进行消防管道的铺设、消防设备的安装及调试工作。
对安装完成的系统进行测试，确保消防系统的正常运行。
3.6电气系统安装：根据现场实际情况和设计要求，安装主配电室、变电室、配电箱等电气设备。
室内安装工程施工方案(3篇)
第1篇一、工程概况本工程位于XX市XX区XX街道，为住宅楼室内安装工程。
工程主要包括给排水、电气、通风空调三个部分。
施工内容涉及管道安装、线路敷设、设备安装及调试等。
二、施工工艺及要求1. 给排水工程（1）管道安装：采用PP-R给水管、UPVC排水管，管道敷设应平直、整齐，不得有弯曲、扭曲现象。
管道接口应牢固，无明显渗漏。
（2）给水系统：设置生活给水系统和消防给水系统，生活给水系统采用市政供水，消防给水系统采用水池供水。
（3）排水系统：设置室内排水系统，包括卫生间、厨房、阳台等排水管道，室外排水管道接入市政污水管网。
2. 电气工程（1）线路敷设：采用铜芯线缆，线缆敷设应平直、整齐，不得有弯曲、扭曲现象。
线路接口应牢固，无明显松动。
（2）配电箱安装：按照设计要求，在适当位置安装配电箱，配电箱应安装牢固，箱内接线清晰。
（3）灯具安装：采用节能灯具，安装高度应符合设计要求，灯具应安装牢固，无明显晃动。
3. 通风空调工程（1）通风管道安装：采用镀锌钢板通风管道，管道敷设应平直、整齐，不得有弯曲、扭曲现象。
管道接口应牢固，无明显渗漏。
（2）空调设备安装：按照设计要求，在适当位置安装空调设备，设备应安装牢固，无明显晃动。
（3）空调系统调试：对空调系统进行调试，确保系统运行稳定、舒适。
三、施工进度安排1. 给排水工程：15天2. 电气工程：15天3. 通风空调工程：10天四、施工质量控制1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺及质量要求。
2. 施工过程中，加强现场巡查，发现问题及时整改。
3. 施工完成后，对工程进行全面验收，确保工程质量符合设计要求。
五、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。
2. 施工过程中，遵守环保法规，减少施工对环境的影响。
3. 施工完成后，清理施工现场，确保现场整洁。
六、施工组织及人员配备1. 施工项目经理负责整个工程的施工组织与管理。
2. 设立给排水、电气、通风空调三个专业班组，分别负责各自专业工程的施工。
消防水电暖通安装工程施工方案
本工程为XX项目，主要包括消防、水电、暖通三个系统的安装工程。
工程地点位于XX市XX区，总建筑面积XX万平方米。
本工程计划于XX年XX月XX日开始施工，预计XX年XX月XX日竣工。
二、施工准备1. 技术准备（1）组织施工人员学习相关施工图纸和规范，确保施工人员熟悉施工工艺和质量要求。
（2）编制详细的施工组织设计和施工方案，明确施工工艺、施工顺序、质量控制点等。
2. 材料准备（1）按照设计要求，提前采购各类消防、水电、暖通设备、管材、管件等。
（2）对进场材料进行检验，确保材料质量符合国家标准。
3. 人员准备（1）组织施工人员参加相关培训，提高施工技能和安全意识。
（2）明确各工种人员职责，确保施工顺利进行。
三、施工工艺1. 消防系统施工（1）按照设计要求，安装消防水泵、消防水箱、消防泵房等设备。
（2）安装消防管道，包括室内外消防管道、消防喷淋系统、自动喷水灭火系统等。
（3）安装消防阀门、消防喷头等配件。
2. 水电系统施工（1）安装给排水管道，包括生活给排水管道、消防给排水管道等。
（2）安装电气线路，包括照明线路、动力线路、消防报警线路等。
（3）安装电气设备，包括配电箱、开关箱、消防报警设备等。
3. 暖通系统施工（1）安装通风管道，包括新风系统、排风系统、空调系统等。
（2）安装新风机组、排风机、空调机组等设备。
（3）安装新风风口、排风口、空调风口等配件。
四、施工顺序1. 先进行消防、水电、暖通管道的预埋，包括支架、套管、接地等。
2. 按照设计要求，依次进行消防、水电、暖通设备的安装。
3. 进行管道和设备的试压、调试，确保系统运行正常。
4. 对施工完成的部分进行验收，确保工程质量。
五、质量控制1. 严格按照设计图纸和规范要求施工，确保工程质量。
2. 加强施工现场管理，确保施工安全。
3. 对施工过程中的关键环节进行严格控制，确保施工质量。
4. 定期对施工人员进行质量培训，提高施工人员的质量意识。
六、安全文明施工1. 严格执行国家有关安全生产的法律法规，确保施工安全。
给排水暖通电气安装施工方案
一、编制依据1. 国家相关法律法规和标准规范；2. 项目设计文件及施工图纸；3. 工程建设各方合同要求；4. 施工现场实际情况。
二、施工单位概况分析1. 施工单位具备相应的资质和业绩；2. 施工团队专业、技术过硬；3. 施工设备先进、齐全；4. 施工材料符合国家标准。
三、施工准备1. 组织施工人员学习施工图纸、技术规范和施工方案；2. 准备施工设备、材料及工具；3. 检查施工现场，确保施工环境符合要求；4. 编制施工进度计划、质量保证计划和安全文明施工措施。
四、施工安排1. 施工顺序：按照先土建后机电的顺序进行；2. 施工阶段划分：基础施工、主体施工、装饰装修施工、机电安装施工；3. 施工班组设置：给排水、暖通、电气各成立一个施工班组；4. 施工进度安排：根据工程实际情况，合理分配施工周期。
五、主要施工方法1. 给排水施工：（1）管道安装：采用焊接、螺纹连接等方法；（2）设备安装：严格按照厂家提供的安装步骤进行；（3）管道试压：采用闭水试验和闭气试验；（4）管道防腐：采用涂覆、刷漆等方法。
2. 暖通施工：（1）风管安装：采用现场制作、预制件组装等方法；（2）设备安装：严格按照厂家提供的安装步骤进行；（3）管道安装：采用焊接、螺纹连接等方法；（4）系统调试：进行风量、风压、温度等参数的调试。
3. 电气施工：（1）线路敷设：采用电缆桥架、线槽等方法；（2）设备安装：严格按照厂家提供的安装步骤进行；（3）电气试验：进行绝缘电阻、接地电阻等试验；（4）系统调试：进行照明、动力、弱电等系统的调试。
六、质量要求1. 给排水工程：管道安装平直、牢固，无渗漏；设备运行正常，无异常；2. 暖通工程：风管安装平直、牢固，无渗漏；设备运行正常，无异常；3. 电气工程：线路敷设整齐、牢固，无漏电；设备运行正常，无异常。
七、其他要求1. 施工过程中，严格按照施工方案执行；2. 加强施工现场管理，确保施工安全、文明；3. 做好施工记录，确保施工质量；4. 施工结束后，进行竣工验收。
安装工程专项施工方案(3篇)
第1篇一、工程概况项目名称：XX安装工程项目项目地点：XX市XX区XX街道建设单位：XX房地产开发有限公司施工单位：XX建筑工程有限公司监理单位：XX工程建设监理有限公司工程概况：本工程为住宅小区配套安装工程，主要包括给排水、电气、暖通、消防、智能化等系统的安装施工。
工程总建筑面积约10万平方米，其中住宅楼8栋，商业楼1栋，地下车库1座。
施工周期为12个月。
二、施工组织设计1. 施工组织机构（1）项目经理部：负责整个工程的施工管理工作，包括施工组织、技术管理、质量安全管理、进度管理、成本管理等。
（2）各专业施工队：负责各自专业工程的施工，包括给排水、电气、暖通、消防、智能化等。
2. 施工进度计划（1）施工准备阶段：1个月（2）主体结构施工阶段：6个月（3）安装工程施工阶段：4个月（4）竣工验收阶段：1个月三、施工方案1. 给排水工程（1）施工工艺：采用暗敷、明敷相结合的施工方法，管道采用PVC、PE等塑料管道，阀门、水表等采用合格产品。
（2）施工要点：管道安装前应进行清洗，管道接口应牢固，不得漏水。
卫生洁具安装位置应符合设计要求，管道坡度应符合规范要求。
2. 电气工程（1）施工工艺：采用暗敷、明敷相结合的施工方法，电缆采用铜芯电缆，电线采用BV线、BVV线等。
（2）施工要点：电缆、电线敷设前应进行检验，线路布置应符合设计要求，接地应符合规范要求。
3. 暖通工程（1）施工工艺：采用暗敷、明敷相结合的施工方法，管道采用PEX、PPR等塑料管道，阀门、三通等采用合格产品。
（2）施工要点：管道安装前应进行清洗，管道接口应牢固，不得漏水。
风机、散热器等设备安装位置应符合设计要求，管道坡度应符合规范要求。
4. 消防工程（1）施工工艺：采用暗敷、明敷相结合的施工方法，管道采用无缝钢管、焊接钢管等，阀门、三通等采用合格产品。
（2）施工要点：管道安装前应进行清洗，管道接口应牢固，不得漏水。
消防设备安装位置应符合设计要求，管道坡度应符合规范要求。
电力通信、给排水及暖通安装工程施工组织设计方案
电力通信、给排水及暖通安装工程施工组织设计方案1. 项目概述本文档旨在为电力通信、给排水及暖通安装工程的施工组织设计方案提供详细的规划和指导。
2. 工程背景2.1. 工程名称：【工程名称】2.2. 工程地点：【工程地点】2.3. 工程规模：【工程规模】3. 工程施工组织概述3.1. 施工目标：确保工程进度、质量和安全。
3.2. 施工范围：包括电力通信安装、给排水系统安装以及暖通系统安装。
4. 施工组织方案4.1. 劳动力安排：根据工程进度和施工需要，合理调配各工种人员。
4.2. 设备材料准备：预先采购所需的设备和材料，确保施工不受延误。
4.3. 施工方法：根据各个系统的特点，确定合适的施工方法。
4.4. 安全措施：制定详细的安全管理计划，确保施工过程中的安全。
4.5. 管理与监督：设立专门的管理团队，并监督施工进展和质量。
5. 工期计划5.1. 施工阶段划分：将工程施工过程划分为不同的阶段，并确定每个阶段的时间计划。
5.2. 关键节点：确定关键节点，保证工期的控制和推进。
5.3. 序时进度表：制定详细的序时进度表，涵盖各项工作和完成时间。
6. 资源管理6.1. 人力资源：合理调配人力资源，保证施工需要。
6.2. 设备材料：准备所需设备和材料，并管理其使用和消耗。
7. 质量管理7.1. 施工工艺控制：采用适当的施工工艺和标准，确保工程质量。
7.2. 质量检查与验收：制定详细的质量检查计划，并按照要求进行检查和验收。
8. 环境保护8.1. 环境影响评估：评估施工对环境的影响，并制定相应的环境保护措施。
8.2. 废弃物处理：合理处理施工过程中产生的废弃物，保护环境。
9. 安全管理9.1. 安全教育培训：对施工人员进行安全教育和培训。
9.2. 施工现场安全：落实施工现场安全措施，防止事故发生。
9.3. 紧急救援计划：制定紧急救援计划，并组织相关人员进行培训。
10. 经济管理10.1. 预算控制：对工程预算进行管理和控制，确保施工经济效益。
安装工程施工技术方案(3篇)
第1篇一、工程概况本工程为某大型综合办公楼安装工程，包括给排水系统、电气系统、暖通空调系统、消防系统等。
工程地点位于我国某城市，总建筑面积约10万平方米。
本次安装工程施工周期为6个月，要求施工质量达到国家标准。
二、施工组织1. 施工单位：某建筑工程有限公司2. 施工队伍：由经验丰富的施工技术人员、操作工人和质检人员组成，共计100余人。
3. 施工现场管理人员：项目经理、技术负责人、质量负责人、安全负责人等。
4. 施工进度安排：根据工程进度计划，将工程分为四个阶段，分别为基础施工阶段、主体施工阶段、安装施工阶段和竣工验收阶段。
三、施工技术方案1. 给排水系统安装（1）施工准备：根据设计图纸，准备好相应的管道、阀门、配件等材料，并确保材料质量合格。
（2）施工工艺：采用明装和暗装相结合的方式进行安装。
明装部分按照水平、垂直、对称的原则进行布置；暗装部分按照设计要求进行预埋，并做好保护措施。
（3）质量控制：严格按照国家标准进行施工，确保管道连接牢固、无渗漏。
2. 电气系统安装（1）施工准备：根据设计图纸，准备好相应的电缆、电线、配电箱、开关等材料，并确保材料质量合格。
（2）施工工艺：采用暗敷和明敷相结合的方式进行安装。
暗敷部分按照设计要求进行预埋，并做好保护措施；明敷部分按照水平、垂直、对称的原则进行布置。
（3）质量控制：严格按照国家标准进行施工，确保电气设备安装牢固、线路连接正确、无短路、漏电现象。
3. 暖通空调系统安装（1）施工准备：根据设计图纸，准备好相应的风机盘管、新风机组、冷热水机组、管道等材料，并确保材料质量合格。
（2）施工工艺：采用吊装和地面安装相结合的方式进行安装。
吊装部分按照设计要求进行吊装，并做好固定措施；地面安装部分按照水平、垂直、对称的原则进行布置。
（3）质量控制：严格按照国家标准进行施工，确保设备安装牢固、管道连接正确、无泄漏。
4. 消防系统安装（1）施工准备：根据设计图纸，准备好相应的消防泵、喷淋头、报警器、灭火器等材料，并确保材料质量合格。
最新版建筑工程给排水及消防工程施工方案
最新版建筑工程给排水及消防工程施工方案一、施工场地准备1.完成土地清理及平整工作，确保施工场地整洁、平坦。
2.在场地周边设立施工区域标识，并设置安全警示标志，确保施工区域的安全。
1.水源供应系统（1）确定水源供应位置，并进行地面开挖工作。
（2）安装水源供应设备，包括水泵、水箱等。
（3）连接供水管道，进行必要的通水试验，确保供水流畅无漏水现象。
2.排水系统（1）根据排水设计图纸，进行管网开挖工作，确保管道布置符合设计要求。
（2）安装排水管道，包括主排水管、分支管和下水管等。
（3）接入排水设备，如卫生间、厨房等设备的下水管道。
（4）进行排水系统的试压和通水试验，确保排水系统正常运行。
3.排水设备（1）根据设计要求安装卫生间、厨房等排水设备，如水槽、马桶、浴缸等。
（2）连接排水管道，并进行必要的密封处理，确保排水设备的正常使用。
4.给水系统（1）根据设计要求安装给水设备，如水龙头、洗衣机水管等。
（2）连接给水管道，进行必要的密封处理，确保给水设备正常供水。
（3）进行给水系统的试压和通水试验，确保给水系统正常运行。
5.管道保温（1）根据设计要求进行管道保温工作，采用适当的保温材料进行包裹。
（2）保证管道的热损失在允许范围之内，确保给排水系统的稳定运行。
1.消防设备安装（1）安装消防报警器、消防喷淋、灭火器等消防设备。
（2）确保消防设备符合相关规定，并进行相应的调试和试验。
2.防火隔离（1）根据设计要求进行防火隔离工作，确保不同区域的消防分隔符合要求。
（2）进行防火隔离材料的安装，如防火门、防火墙等。
3.消防供水系统（1）根据设计要求进行消防供水系统的安装，包括消火栓、喷淋系统等。
（2）进行消防供水管道的连接和试压，确保供水正常可靠。
4.疏散通道（1）根据设计要求设置疏散通道，确保人员在发生火灾时能够及时疏散。
（2）进行通道的施工，如楼梯、走廊等，确保通道的通畅和安全。
5.照明和标识（1）进行消防照明和标识的安装，确保在火灾发生时能够提供足够的照明和指引。
消防、暖通安装工程施工组织设计方案
目录第一章工程概况 ............................................................................................ - 3 -一、工程简介 ............................................................................................ - 3 -二、工程特点 ............................................................................................ - 3 -第二章施工部署 ............................................................................................ - 4 -一、施工组织机构及劳动力配合计划......................................................... - 4 -二、施工进度网络计划 .............................................................................. - 6 -三、施工工期保证措施 .............................................................................. - 6 -四、工程质量保证措施.............................................................................. - 8 -五、施工安全措施 ..................................................................................... - 9 -六、公司安全管理责任体系....................................................................... - 9 -七、文明施工及环境保护 ........................................................................ - 11 -八、施工主要机具安排............................................................................ - 11 -九、设备材料管理 ................................................................................... - 11 -十、消除质量通病措施............................................................................ - 12 -第三章本工程所执行的技术标准和规范 ...................................................... - 13 -一、本工程所执行的技术标准和有关施工验收规范表 ............................. - 13 -二、施工使用记录表................................................................................ - 14 -第四章室内消防、给排水管道安装工程 ...................................................... - 14 -第一节消防、给排水设备安装施工工艺 ................................................. - 14 -第二节质量标准 ................................................................................... - 18 -第三节自动喷水灭火系统安装.............................................................. - 18 -第四节系统调试 ................................................................................... - 27 -第五节质量标准与成品保护.............................................................. - 28 -第六节消火栓系统的安装..................................................................... - 28 -第七节系统调试 ................................................................................... - 31 -第八节质量标准和成品保护 ................................................................. - 32 -第九节应注重的质量问题及防治措施................................................... - 32 -第五章金属线槽、厚壁金属电线管配管安装工程 ........................................ - 33 -第一节厚壁金属电线管配管施工准备 ................................................. - 33 -第二节厚壁金属电线管配管工程施工程序 ...................................... - 35 -第三节质量标准 ................................................................................. - 40 -第四节施工中的质量问题及防治措施..................................................... - 41 -第五节金属线槽敷设工艺程序.......................................................... - 42 -第六节质量标准..................................................................................... - 46 -第七节成品保护 ................................................................................... - 46 -第八节火灾自动报警系统安装工程..................................................... - 48 -第六章暖通安装 .......................................................................................... - 52 -一、主要分项工程施工方法..................................................................... - 52 -二、质量控制要求 ................................................................................... - 53 -三、安全保证措施 ................................................................................... - 54 -第七章施工资料 .......................................................................................... - 55 -编制依据1、工程施工说明和水电、消防、暖通等安装施工图纸及会审纪要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新给排水暖通电气消防安装工程施工组织设计方案第一章安装简介第一节工程概况及工程内容由**建设集团开发的名墅花园二期八标段，位于大同路北，鸿福路南，出口加工东。
整个标段由**和**及**的组成，总建筑面积为28105m2.本施工组织设计内容主要包括给排水安装工程、暖通安装工程、电气安装、消防安装等工程中的安装内容及调试任务。
第二节工程特点本工程包括所有给排水、暖通、电气及消防等工程安装及调试任务，并在总包规定的时间内完成，任务十分艰巨、紧迫，要求我们除了做好充分的物资、机具、人力准备外，还必须配备好强有力的项目管理班子，做好施工过程中的组织、协调、管理、技术工作。
根据工程的具体情况划分合理施工区域，使整个安装工程全面展开，保证在规定的工期内完成安装、调试及试运行。
第三节施工技术关键本工程施工技术关键如下：1．给排水管道的安装：喷洒管道、给排水管道安装的成败将直接关系到工程质量、进度以及工程的使用，因此保证管道安装的质量是本工程的技术关键之一。
2．管道的试验及冲洗：管道试验是对管道安装内在质量的检验，以避免管道在投入使用后发生渗漏现象，管道冲洗将保证管道内部洁净，去除杂质沉淀，保证管道投入使用后的运行质量，所以管道的试验及冲洗是本工程的技术关键。
3．风管制作：风管的制作在通风工程施工中是一个关键工序，这是因为风管制作过程中，如风管的咬口质量、法兰的铆接质量、风管的加固质量都直接影响到整个通风系统的运行效果，所以风管的制作是本工程的施工技术关键。
4．电气的安装调试：此项工作关系到电气设备是否能够正常运转，正常供电，因此这也是本工程的技术关键。
第二章主要施工方法及技术要求第一节给排水安装工程1．工程概况宝鸡市城市规划展览馆暨众翔海棠花园西区工程给排水工程主要包括楼层建筑内给排水和地下人防的给排水，主要有生活给水系统；生活污水系统；压力管排水系统；消火栓消防系统；水喷淋自动灭火系统。
本施工方案各系统的管材按以下考虑：生活给水管采用内衬塑镀锌钢管；出户污水管采用柔性机制胶圈排水管铸铁；消防管道采用镀锌钢管；水喷淋管采用镀锌钢管，DN≥100采用镀锌钢管卡箍连接，DN＜100采用镀锌钢管丝扣连接。
2．工程特点及难点（1）由于本工程消防系统管路分布广，管路复杂工作量大，丝接接口量大。
（2）自动喷水灭火系统管道丝扣接头工程量大，系统试压工作量大。
（3）喷头布置面广，工作量大。
（4）喷头安装难度大。
喷头安装时，管路中不得使用活接头，喷淋支管管径为DN25，喷头处采用DN25*15的大小头，安装喷头时使用专用板手，喷淋头安装后距顶板0.15米。
喷淋头安装前进行各段的水压试验，试压时在渐缩管口用DN15堵头封堵。
3．施工程序及技术要求3.1 施工主要程序总原则：根据现场条件配合土建施工。
先预制后安装，先总管后支管，先立管后水平管，同一作业层按先高处后低处的顺序施工。
先系统试压后冲洗，最后进行防腐、保温及隐蔽验收。
主要程序：施工准备→材料进场及检验→预留、预埋→管道预制、管道放线→支、吊架制安→管道安装→管道附件及器具安装→管道系统组件安装→消防供水设施安装→管道试压、灌水、通球试验→水冲洗、消毒→防腐→保温3.2 主要施工方法及技术要求3.2.1 施工准备施工前，首先组织技术人员熟悉图纸，了解设计意图及确定主要施工方法，并对图纸不清楚、不明白的地方提出进行图纸会审；根据图纸及现行施工规范编制施工组织设计，对施工难点编制专题作业指导书，对工人作好施工及安全技术交底，并根据现场情况配备机械设备及计量器具。
3.2.2材料进场及检验本工程管道材质、管件型号、规格繁多，必须采用优质材料。
凡进入该工地的材料必须具有生产厂家说明书、材质证明书、产品合格证、市准用证。
消防器材还必须具有消防许可证。
柔性排水铸铁管进场后，安装前必须每根试压检查，在试验压力0.2MPa 下，十分钟内无渗漏即允许使用；所有阀门型号、规格符合图纸及设计要求，安装前必须逐个做强度和严密性试验；并且开启灵活。
镀锌管的镀锌层无破损。
材料进入现场经自检合格后，及时填写材质报检单，进行报检，经工程师检查合格后，方可使用。
进场的材料堆放整齐，规格、型号要分清，每一种型号的材料必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，且保证收发手续完整。
堆放中要注意防止钢材弯曲变形措施。
3.2.3预留、预埋本工程给排水预埋预埋工作量主要为地下一层的压力排水管出室外墙的刚性防水套管、地下一层生活污水管出室外墙的刚性防水套管、地下一层消防管出室外墙的刚性防水套等。
（1）该工程给排水工程的预留、预埋，要与土建密切配合。
预埋前绘制各区域预留预埋布置图，明确数量及安装尺寸，杜绝错埋、漏埋。
（2）根据图纸确定好套管的位置和标高，按照国标S312-8-8进行制作安装。
安装在楼板内的套管，其顶部要高出地面20mm，底部要与楼板底面相平。
（3）钢套管等预埋件，要固定牢固，并两端封堵好，派专人检查，以防浇注砼时出现移位或进入砼堵塞套管的情况。
（4）预埋厂房内的排水管时，因该管道在混凝土内一次浇注而成，以后无法修改，所以预埋管线、地漏、清扫口位置要正确，坡度符合要求。
（5）预埋完成以后进行技术复核，确保浇注砼之前完成位置、标高、尺寸等的复核工作，保证下步安装顺利进行。
并及时向工程师报检。
(6) 根据图纸及设计要求预留好卫生间穿楼板洞及墙上需预埋的消防箱洞等。
3.2.4 管道预制为了提高施工效率，加快施工进度，要根据工程进度计划的要求组织安排。
在预制场地集中进行预制，预制件要便于运输及安装。
（1）预制前先按图纸设计的管线，确定可行的具体预制件品种及长度；预制的半成品要标注清楚编号，分批分类存放，运输和安装中要注意保护预制件，以便对号安装正确。
（2）本工程的管道预制主要包括以下内容：a、消防系统喷淋支管的预制；b、管道支吊架、包箍的制作。
3.2.5 管道放线管道放线前先确定本工程的测量基准点，由总管到干管再到支管放线定位。
管道放线在各专业不交叉的条件下，依照原设计规定进行，并兼顾现场尺寸，同时留出保温及操作空间。
3.2.6 支吊架制作安装（1）管道支架根据标准图集《管道支架及吊架》S161进行制作安装，考虑保温空间，优先选择可调支吊架，以保证施工方便及精度达标。
水平管道安装时，在转折及受力处易变形部位需加设支架。
（2）管道支架切割及钻孔，采用砂轮切割机及电钻，煨制要圆滑均匀，安装时要牢固，标高一致。
（3）吊架的吊杆要牢固地固定在楼板、梁上，固定支架必须安装在设计规定的位置上，不得任意移动。
（4）各种支吊架要无毛刺、豁口、漏焊等缺陷，支架制作或安装后要及时刷漆防腐。
（5）钢管水平安装的支架间距，不得大于下表的规定：管道支架的最大间距（6）在支架上固定管道，采用U型管卡。
制作固定管卡时，卡圈必须与管子外径紧密吻合、拧紧固定螺母后，使管子牢固不动。
U 型管卡在管道安装中用圆钢制作，先按尺寸锯割下好料，然后夹在台虎钳上，用螺丝板套好丝扣，最后煨成 U型；见下表：Ｕ型管卡材料选用表(mm)（7）给水立管卡安装，距地面1.5－1.8米安装管卡，且每层管卡要求高度一致、整齐。
热水立管在总高度的1／2处设固定支架，任其上下两端自由延伸，水平总管上设固定支架和滑动支架。
（8）自动喷洒系统支架的设置，距末端的距离不大于750mm，吊架与喷头的距离不小于300mm，吊架设在相邻喷头间的管段上，当相邻喷头间距不大于3.6米，设一个支架，小于1.8米隔段设置支架。
3.2.7 管道安装本工程安装专业系统多，管线复杂。
安装前，各专业技术人员进行细部会审，在尽量不改变管线位置及走向的情况下，使各专业管线互不交叉，既排列整齐，又满足图纸设计要求。
安装前，在地面上作预排，确定管道的位置、标高、直径、坡度走向等，并清理管内杂物。
安装吊顶内的管道须与装饰施工紧密配合。
给水用镀锌钢管和DN＜100的消防、喷淋用镀锌钢管采用丝扣连接；DN≥100的喷淋用镀锌钢管采卡箍连接；柔性排水铸铁管采用承插胶圈连接。
（1）丝接管子丝扣采用机械套丝，管径DN25mm以上要分两次进行套丝，不可一次套成，管子螺纹要规整，不得有断丝或缺丝现象。
管道螺纹连接时，在管子的外螺纹与管件或阀件的内螺纹之间加油麻，先将麻丝抖松成薄而均匀的纤维，从螺纹的第二扣开始沿螺纹方向进行缠绕，缠绕好后表面沿螺纹方向涂白厚漆，然后拧上管件，再用管钳收紧。
填料缠绕要适当，不得把白厚漆、麻丝从管端下垂挤入管腔，以免堵塞管路。
安装螺纹管件要按旋转方向一次装好，不得倒向。
安装后，露出2--3牙螺纹，并清除剩余填料，不得外露油麻，并对外露螺纹进行防腐。
（2）钢管卡箍连接管道采用卡箍连接时，滚槽时其表面要相互平行；所滚槽深度布宜过深。
紧固卡箍时要先把胶圈放入槽中并充分接触，然后套上卡箍拧紧螺栓，用力均匀，以露出螺母两扣螺纹为宜。
（3）铸铁管的柔性接口先清除铸铁管的承口内部的油污、飞刺、铸砂及凹凸不平的铸瘤等，插口的外工作面要修整光滑；橡胶圈的接头不得超过2个，橡胶圈安装就位后不得扭曲，同时用探尺检查，其沿圆周各点与承口端面等距，偏差不得大于3mm ；安装柔性接口时，使插口与承口法兰压盖的纵向轴线重合，螺栓安装方向一致，并均匀对称紧固。
（4）铝塑复合给水管安装a. 选用的铝塑复合给水管材、管件，外观检查无明显缺陷，管材在同一截面的壁厚偏差不得超过14%。
b. 管材、管件等采购前，须向须监理提供一份详细的产品试验报告及其它相关的消防许可证、卫生许可证、样品，经监理认可后组织材料进场。
c. 存放在距离热源不小于1米，温度不大于40度且有良好通风的库房内；管材应水平堆放在地面上，不得不规则堆存，并不得暴晒。
当用支垫物时, 支垫宽度不得小于75mm,其间距不得大于1m,外悬的端部不宜大于500mm，迭置高度不得超过1.5m。
d. 进场的管材、管件须标明永久性商标、出厂时间,且有质量检验部门的质检合格证,颜色应一致、无色泽不均和分界变色线,内外表面光滑、平整、无凹陷及明显痕纹。
e. 保温材料的材质、型号、规格都必须达到有关要求3.2.8 管道附件及器具的安装（1）消火栓：安装室内消火栓，栓口要朝外，阀门中心距地1.1m，阀门距箱侧面为140mm，距箱后内表面为100mm。
（2）阀门安装前仔细检查，核对阀门的型号，规格是否符合设计要求，并按规范进行试压。
阀门在安装时根据管道介质流向确定安装方向，安装闸阀、减压阀、止回阀等法兰阀门时，保证两法兰端面相互平和同心，拧螺栓采用十字交叉进行，安装丝扣阀时，保证螺纹完整无缺，并涂填料物。
（3）过滤器安装时要将清扫部位朝下，并要便于拆卸。
水箱内溢水喇叭口的标高严格按设计图纸要求进行，水箱内水标标尺安装时要注意标高控制使其计量准确。
