第12章 AutoCAD绘制三维图形
cad2009教程第12章(绘制三维图形).
12.5.3 绘制圆柱体与圆锥体
在“功能区”选项板中选择“默认”选项卡，在“三维建模”面板中单 击“圆柱体”按钮 ，或单击“菜单浏览器”按钮，在弹出的菜单中选择 “绘图”|“建模”|“圆柱体”命令(CYLINDER)，可以绘制圆柱体或椭圆柱体 。
12.5.4 绘制球体与圆环体
在“功能区”选项板中选择“默认”选项卡，在“三维建模”面板中单 击“球体”按钮 ，或单击“菜单浏览器”按钮，在弹出的菜单中选择“绘 图”|“建模”|“球体”命令(SPHERE)，可以绘制球体 。
12.4 绘制三维网格
在“功能区”选项板中选择“默认”选项卡，在“三维建模”面板中单 击三角按钮 ，展开“三维建模”面板，或单击“菜单浏览器”按钮，在弹 出的菜单中选择“绘图”|“建模”|“网格”中的命令，可以绘制三维网格 。 绘制二维填充图形 绘制三维面与多边三维面 控制三维面的边的可见性 绘制三维网格 绘制旋转网格 绘制平移网格 绘制直纹网格 绘制边界网格
在“功能区”选项板中选择“默认”选项卡，在“三维建模”面板中单 击“三维面”按钮 ，或单击“菜单浏览器”按钮，在弹出的菜单中选择 “绘图”|“建模”|“网格”|“三维面”命令(3DFACE)，可以绘制三维面。三维 面是三维空间的表面，它没有厚度，也没有质量属性。由“三维面”命令创建 的每个面的各顶点可以有不同的Z坐标，但构成各个面的顶点最多不能超过4个。 如果构成面的4个顶点共面，消隐命令认为该面是不透明的，可以消隐。反之， 消隐命令对其无效。
在“功能区”选项板中选择“默认”选项卡，在“三维建模”面板中单 击“平移曲面”按钮 ，或单击“菜单浏览器”按钮，在弹出的菜单中选择 “绘图”|“建模”|“网格”|“平移网格”命令(TABSURF)，可以将路径曲线沿方 向矢量进行平移后构成平移曲面 。
cad画三维图教程
cad画三维图教程CAD软件是一种用于设计和制图的工具，它可以帮助用户创建并编辑三维图形。
下面是一个简单的CAD三维图教程，介绍了如何使用CAD软件创建三维图形。
首先，打开CAD软件并创建一个新的绘图。
在菜单栏中选择“文件”>“新建”。
接下来，选择合适的坐标系。
坐标系将用于定位和定向绘图中的对象。
在工具栏上选择“坐标系”按钮，并从下拉菜单中选择适当的选项。
然后，开始绘制三维图形的基本形状。
在工具栏上选择“绘制”按钮，并从下拉菜单中选择所需的形状，如直线、圆等。
然后，在绘图区域中点击并拖动以定义形状的大小和位置。
在绘制形状后，可以使用工具栏上的其他工具对其进行编辑和修改。
例如，可以使用“修剪”工具剪裁形状的某些部分，使用“拉伸”工具拉伸或压缩形状等。
接下来，使用CAD软件的“旋转”和“移动”工具来调整形状的方向和位置。
通过选择所需的形状，并应用旋转或移动操作，可以将其放置在适当的位置。
如果需要创建更复杂的三维图形，可以将不同的形状组合在一起。
通过选择所需的形状，使用“移动”工具将其放置在正确的位置，并使用“合并”工具将它们组合在一起。
在绘制三维图形时，可以通过在绘图区域中应用不同的视图和可视化效果来提高绘图的质量。
CAD软件通常提供了各种视图选项，如平面视图、3D视图等。
选择适当的视图可以更清晰地看到正在绘制的图形。
最后，在完成所有绘图和编辑操作后，可以保存并导出三维图形。
在菜单栏中选择“文件”>“保存”来保存绘图，并选择所需的文件格式，如DWG、DXF等。
选择适当的文件格式后，点击“保存”按钮即可将绘图保存到计算机中。
以上是一个简单的CAD三维图教程，但还有很多高级的功能和技巧需要进一步学习和掌握。
希望以上内容能为初学者提供一个基本的了解和入门。

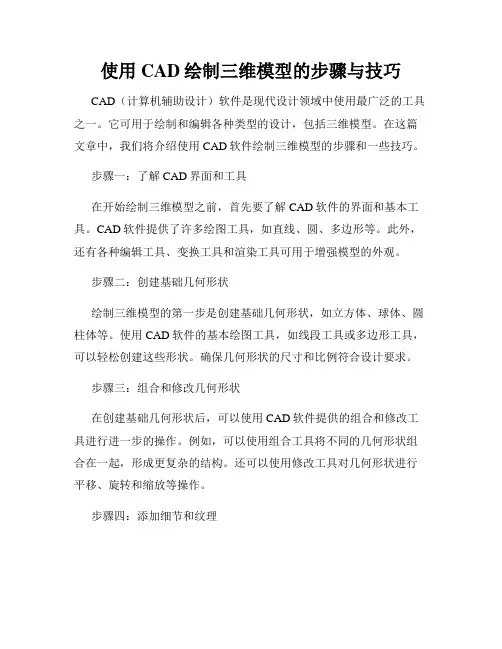

使用CAD绘制三维模型的步骤与技巧
使用CAD绘制三维模型的步骤与技巧CAD（计算机辅助设计）软件是现代设计领域中使用最广泛的工具之一。
它可用于绘制和编辑各种类型的设计，包括三维模型。
在这篇文章中，我们将介绍使用CAD软件绘制三维模型的步骤和一些技巧。
步骤一：了解CAD界面和工具在开始绘制三维模型之前，首先要了解CAD软件的界面和基本工具。
CAD软件提供了许多绘图工具，如直线、圆、多边形等。
此外，还有各种编辑工具、变换工具和渲染工具可用于增强模型的外观。
步骤二：创建基础几何形状绘制三维模型的第一步是创建基础几何形状，如立方体、球体、圆柱体等。
使用CAD软件的基本绘图工具，如线段工具或多边形工具，可以轻松创建这些形状。
确保几何形状的尺寸和比例符合设计要求。
步骤三：组合和修改几何形状在创建基础几何形状后，可以使用CAD软件提供的组合和修改工具进行进一步的操作。
例如，可以使用组合工具将不同的几何形状组合在一起，形成更复杂的结构。
还可以使用修改工具对几何形状进行平移、旋转和缩放等操作。
步骤四：添加细节和纹理为了使三维模型更加逼真和有趣，可以添加细节和纹理。
CAD软件通常提供了各种纹理工具，可以用来给模型表面添加纹理和图案。
此外，还可以使用绘图工具添加细节，如文字、草图和标签等。
步骤五：进行渲染和光照效果渲染是将三维模型转化为平面图像的过程。
CAD软件提供了渲染工具，可以选择不同的渲染模式和光照效果。
通过调整光照和渲染设置，可以使模型看起来更加真实和有立体感。
步骤六：导出和共享模型完成三维模型后，可以将其导出为不同的文件格式，以便与他人共享或进一步处理。
常见的文件格式包括STL、OBJ和STEP等。
导出时要确保选择适合用途的文件格式，并进行必要的设置。
技巧一：使用图层和组件在创建复杂的三维模型时，使用图层和组件可以更好地组织和管理模型的各个部分。
可以将不同的几何形状分组到不同的图层或组件中，便于修改和编辑。
技巧二：利用快捷键和命令CAD软件通常提供了大量的快捷键和命令，可以加快绘图和编辑的速度。

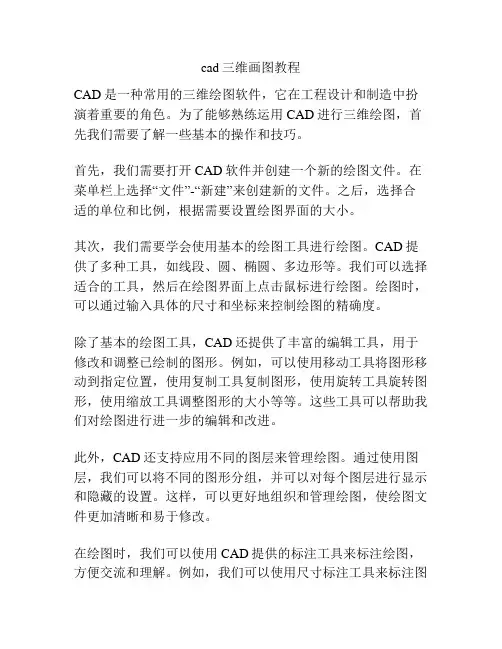

cad三维画图教程
cad三维画图教程CAD是一种常用的三维绘图软件，它在工程设计和制造中扮演着重要的角色。
为了能够熟练运用CAD进行三维绘图，首先我们需要了解一些基本的操作和技巧。
首先，我们需要打开CAD软件并创建一个新的绘图文件。
在菜单栏上选择“文件”-“新建”来创建新的文件。
之后，选择合适的单位和比例，根据需要设置绘图界面的大小。
其次，我们需要学会使用基本的绘图工具进行绘图。
CAD提供了多种工具，如线段、圆、椭圆、多边形等。
我们可以选择适合的工具，然后在绘图界面上点击鼠标进行绘图。
绘图时，可以通过输入具体的尺寸和坐标来控制绘图的精确度。
除了基本的绘图工具，CAD还提供了丰富的编辑工具，用于修改和调整已绘制的图形。
例如，可以使用移动工具将图形移动到指定位置，使用复制工具复制图形，使用旋转工具旋转图形，使用缩放工具调整图形的大小等等。
这些工具可以帮助我们对绘图进行进一步的编辑和改进。
此外，CAD还支持应用不同的图层来管理绘图。
通过使用图层，我们可以将不同的图形分组，并可以对每个图层进行显示和隐藏的设置。
这样，可以更好地组织和管理绘图，使绘图文件更加清晰和易于修改。
在绘图时，我们可以使用CAD提供的标注工具来标注绘图，方便交流和理解。
例如，我们可以使用尺寸标注工具来标注图形的尺寸，使用文本标注工具添加文字说明，使用箭头标注工具指示特定的位置等等。
这些标注工具可以使绘图更加详细和准确。
最后，还有一些高级的CAD技巧可以进一步提升绘图的效果和质量。
例如，我们可以学习使用平面投影和透视投影来展示三维图形，学习使用渲染工具来增加绘图的真实感等等。
这些高级技巧需要一定的学习和实践，但可以使绘图更加专业和出色。
综上所述，CAD是一款功能强大的三维绘图软件，通过熟练掌握基本的绘图操作和技巧，我们可以高效地进行三维绘图。
希望以上的教程能够帮助你更好地了解和应用CAD进行三维绘图。
CAD绘制三维图形的教程
CAD绘制三维图形的教程篇一：CAD 三维图的绘制教程实例一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
从下拉菜单View→Display→UCSIcon→On关闭坐标显示。
步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。
步骤三：创建面域。
在命令栏Command：输入Region，用框选方式全部选中该图形，回车。
出现提示：1 loop extracted，1 Region created，表示形成了一个封闭图形，创建了一图1－2 三维效果图图1－1 平面图个面域。
步骤四：对该面域进行拉伸操作。
Draw→Solids→Extrude，选中该面域的边框，回车。
在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。
三维工字形实体就生成了。
步骤五：观察三维实体。
View→3D Views→SW Isometric，再从View→Hide进行消除隐藏线处理，观察，最后进行着色渲染，View→Shade→Gouraud Shaded，如图1－2所示。
二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。
步骤三：阵列直线，创建光图2－1图2－2线效果。
将直线段在360度范围内阵列72个，形成光线效果步骤。
步骤四：修整直线。
以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。
步骤五：绘制五角形。
在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。
将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。
步骤六：绘制五角星。
先用交叉窗口选择的方法将五角形图2－4图2－3做成面域，再将其拉伸成高度为30、角度为30的五角星。
步骤七：移动图形。
autocad三维建模教程
autocad三维建模教程AutoCAD是一款广泛应用于三维建模的设计软件。
通过AutoCAD的独特功能和工具，您可以轻松地在三维空间中创建精确的模型。
下面，我将简要介绍AutoCAD三维建模的基本步骤和技巧。
首先，打开AutoCAD软件并创建一个新的绘图文件。
您可以选择从头开始创建三维模型，也可以导入已有的平面图进行修改。
其次，定义工作区。
在AutoCAD中，将工作区设置为三维模式是很重要的，这样可以让您在三维空间中自由移动和操作模型。
您可以通过点击“视图”选项卡，在“视口”面板中选择“3D 模型”视口样式来更改工作区。
接下来，选择适当的建模工具。
AutoCAD提供了各种建模工具，包括绘制线条、创建实体和修改对象等功能。
您可以在“建模”选项卡中找到这些工具，根据您的需求选择合适的工具进行操作。
然后，绘制基础形状。
使用AutoCAD的线条和实体工具，您可以绘制出立方体、球体、圆柱体等基本的三维形状。
通过组合和修改这些基础形状，您可以创建出更复杂的模型。
在绘制基础形状时，还需注意设置合适的尺寸和参考点。
尺寸可以通过输入具体数值或使用AutoCAD的测量工具来定义。
参考点可以帮助您对齐和精确控制模型的位置和方向。
接着，进行模型的细化和修改。
一旦基本形状绘制完成，您可以使用AutoCAD的各种编辑工具来进一步调整和完善模型。
例如，您可以使用“拉伸”命令将二维图形拉伸为三维模型，或使用“旋转”命令来调整模型的角度和方向。
此外，AutoCAD还提供了局部修改和编辑的功能，如移动、复制和删除等。
您可以通过选择合适的工具来使模型更加精细和完整。
最后，保存并导出模型。
在完成模型设计后，您可以将其保存为AutoCAD文件（.dwg）或导出为其他文件格式进行交流和使用。
总的来说，AutoCAD是一个强大的工具，可以帮助您轻松进行三维建模。
通过熟悉和掌握AutoCAD的建模功能和技巧，您可以创建出精确和专业的三维模型。
如何使用AutoCAD绘制三维图形
如何使用AutoCAD绘制三维图形第一章：AutoCAD的基础知识AutoCAD是一种常用于绘制和编辑二维和三维图形的计算机辅助设计软件。
在使用AutoCAD进行三维图形绘制之前，需要对其基础知识有一定的了解。
1.1 AutoCAD的界面介绍AutoCAD的主要界面由菜单栏、工具栏、命令行和绘图区域组成。
通过菜单栏和工具栏可以调用AutoCAD的各种功能。
命令行用于输入和执行命令。
绘图区域是用来绘制和编辑图形的主要区域。
1.2 基本绘图工具介绍AutoCAD提供了各种基本绘图工具，如直线、圆、弧等。
通过这些工具，可以绘制基本的二维图形。
第二章：绘制三维图形的基本原理在绘制三维图形之前，了解一些基本的三维图形绘制原理是非常重要的。
2.1 三维坐标系在AutoCAD中，使用三维坐标系来确定图形的位置。
三维坐标系由X轴、Y轴和Z轴组成。
X轴表示水平方向，Y轴表示垂直方向，Z轴表示深度方向。
2.2 三维图形的投影方式在AutoCAD中，可以使用不同的投影方式来显示三维图形。
常见的投影方式包括正交投影和透视投影。
正交投影是一种平行投影方式，透视投影则可以模拟出真实世界中的景深效果。
第三章：绘制三维立体图形在掌握了AutoCAD的基础知识和三维图形的基本原理后，我们可以开始绘制三维立体图形了。
3.1 创建一个新的工作空间在AutoCAD中，可以创建一个新的工作空间来进行绘图。
通过选择适当的坐标系和单位，可以确保绘图的准确性和精度。
3.2 绘制基本的三维图形使用AutoCAD的基本绘图工具，可以绘制各种三维图形，如立方体、圆柱体、球体等。
在绘制过程中，需要注意选择适当的绘图工具和坐标系。
第四章：编辑和修改三维图形在绘制完三维图形之后，可能需要对其进行编辑和修改，以满足设计要求。
4.1 移动和旋转图形AutoCAD提供了移动和旋转图形的功能。
通过选择合适的工具和参数，可以对三维图形进行平移和旋转操作。
4.2 缩放和镜像图形缩放和镜像是常用的图形编辑操作。
第12章 AutoCAD绘制三维图形
令。
四、三维实体编辑（复杂三维实体绘制）
例：绘制立体支承座
1.图形分析：图形有底座、侧板、 圆柱、加强筋组成。
四、三维实体编辑（复杂三维实体绘制）
2.绘图过程：可以是在三维坐标下，边绘制平面图
形，边生成三维实体，再进行布尔运算。也可以先绘
制平面图形再逐个拉伸、旋转平面图形生成实体，再 进行布尔运算。也可以两种方法相结合。 3.实际绘图思路：底座、侧板、圆柱用平面图拉 伸生成，加强筋在三维坐标上绘制平面图形再拉伸 成立体。
一、三维坐标系和三维坐标变换
2．三维坐标变换 为了绘制三维图形的不同面，需要将X、Y平面 转换至要绘制的面。 使“视图\显示\UCS坐标\原点” 处于打开状态。 使用“工具\新建UCS”命令项或调出“UCS”工具栏， 可以自定义坐标系或旋转坐标系。 单击“原点”，在屏幕上选定位置单击，坐标 原点即移到该点。单击“X”，就可使坐标系绕X轴 旋转。
线和曲线构成，不含表面信息。可以通过输入
点的三维坐标值（X、Y、Z）来绘制直线、多
段线等，构造线框模型。
由于线框模型没有深度信息，因此不用于三 维几何模型的表达形式。
二、三维线框与三维表面模型2．三维表面绘制用一系列有连接顺序的边围成的封闭区域来
定义立体的表面，能满足求交、消隐、明暗处理
和数控加工等要求。 可以通过建立三维平面、曲面以及标准 三维基本形体的表面来构造表面模型。
三、三维实体模型（基本三维实体绘制）
1．基本三维实体 用“建模”工具条上的圆柱体、长方体等命
令按钮，可以绘制9种简单基本形体。
三、三维实体模型（基本三维实体绘制）
2．通过拉伸、旋转对象创建三维实体 用轮廓线构成封闭图形生成面域或用多段线 绘制封闭图形后，用“建模”工具条上的“拉
CAD绘制3D图形的技巧
CAD绘制3D图形的技巧CAD（计算机辅助设计）是一种常用的设计工具，可以用于绘制2D和3D图形。
在CAD中绘制3D图形可以帮助设计师更直观地展现设计概念和实现复杂的建模。
本文将介绍CAD绘制3D图形的一些技巧，希望能对正在学习CAD的读者有所帮助。
1. 了解CAD软件：首先，熟悉所使用的CAD软件是非常重要的。
不同软件的界面和操作方式可能有所差异，但基本的绘制工具和功能大致相同。
熟悉软件的基本操作和常用工具可以提高工作效率。
2. 使用3D绘图模式：许多CAD软件都提供了3D绘图模式，允许用户在三维空间中绘制图形。
切换到3D绘图模式后，可以使用不同的视角和视图来查看和编辑3D图形。
3. 使用实体建模工具：实体建模工具是CAD中用于创建实体对象的重要工具。
例如，可以使用立方体工具创建一个立方体，球体工具创建一个球体等等。
这些工具可以帮助用户快速创建3D图形的主体结构。
4. 使用复制和移动命令：复制和移动命令是CAD中常用的操作，可以帮助用户快速制作重复的图形元素。
通过指定复制或移动的距离和数量，可以快速生成多个相似的图形。
5. 使用捕捉和辅助线：CAD软件通常提供了捕捉工具和辅助线功能，可以帮助用户更准确地绘制和对齐图形。
例如，可以启用端点捕捉，使光标自动捕捉到图形的端点，从而实现准确的绘制。
6. 使用修剪和延伸命令：在绘制3D图形时，有时需要修剪或延伸线条和曲线，使其更符合设计要求。
CAD软件通常提供了修剪和延伸命令，可以帮助用户快速完成这些操作。
7. 使用阵列工具：阵列工具是CAD中绘制重复图形的有力工具。
用户可以通过指定阵列的数量和间距，快速创建一系列平行或者环状的图形。
这对于绘制类似栅栏、楼梯等结构非常有用。
8. 使用渲染工具：在绘制3D图形后，使用渲染工具可以为图形增加真实感。
渲染工具可以增加光照效果、材质贴图和阴影等效果，使图形看起来更加逼真。
9. 使用图层管理：CAD软件通常提供了图层管理功能，可以将不同的图形元素分组到不同的图层中。
cad绘制三维图教程
cad绘制三维图教程CAD绘制三维图是一项非常重要的技能，它被广泛应用于工程设计、建筑设计、产品设计等领域。
下面是一个关于如何使用CAD软件进行三维图绘制的详细教程。
首先，打开CAD软件并创建一个新的文档。
选择合适的单位和比例，根据需要设置好图纸的大小。
接下来，我们需要绘制一个基本的二维图形来作为我们的起点。
使用CAD的线条工具，绘制你需要的形状，如矩形、圆形或多边形。
将二维图形提升为三维图形的关键步骤是给二维图形添加高度和深度。
选择CAD的拉伸工具，选择你想要拉伸的二维图形，然后输入你想要的高度或深度值。
这将使你的图形从平面上升起。
如果你需要绘制更复杂的三维形状，比如球体或圆柱体，可以使用CAD的体积建模工具。
这些工具允许你创建一系列的几何形状，并将它们组合在一起来构造所需的形状。
一旦你绘制好了三维图形，你可以通过在CAD中设置透视视图或使用旋转工具来查看它们。
这将使你能够从不同的角度观察和编辑你的图形。
除了绘制三维对象，CAD还提供了一些绘制和编辑工具，可以帮助你在三维场景中创建更丰富的效果。
比如，你可以添加不同材质的纹理、灯光和阴影效果，使你的图形更加真实。
最后，一旦你完成了三维图形的绘制，你可以保存你的项目并输出为不同的文件格式，如DWG、STL等。
这样，你就可以与他人共享你的设计或将其用于其他工作流程。
绘制三维图形是一项需要不断练习和掌握的技能。
随着对CAD软件的熟练度的提高，你将能够创建出更精确和复杂的三维模型。
综上所述，CAD绘制三维图的过程包括创建基本二维图形、提升为三维、绘制复杂形状、查看和编辑、添加效果、保存和输出。
只有通过经常性的实践，我们才能掌握这一技能，并将其应用于实际工程中。
计算机绘图——AutoCAD2014第12章三维图形绘制
ห้องสมุดไป่ตู้
12.2 设置视点
1 使用【视点预设】对话框设 置视点
下拉菜单：【视图】|【三维视图】| 【视点预设】 命令行：DDVPOINT
12.2 设置视点
12.2 设置视点
2 使用罗盘设置视点
下拉菜单：【视图】|【三维视图】|【视 点】 命令行：VPOINT
12.3 观察三维图形
2 自由动态观察
下拉菜单：【视图】|【动态观察】|【自由动 态观察】 命令行：3DFORBIT 工具栏： 三维自由动态观察视图显示一个导航球，它被 四个小圆分成四个区域。通过拖动鼠标来动态 观察模型，可以在任意方向上进行动态观察。 沿XY平面和Z轴进行动态观察时，视点不受约 束。
下拉菜单：【视图】|【视觉样式】| 【二维线框】 工具栏：
12. 4 视觉样式
12. 4 视觉样式
2线框
下拉菜单：【视图】|【视觉样式】| 【线框】 工具栏：
12. 4 视觉样式
12. 4 视觉样式
3 消隐
下拉菜单：【视图】|【视觉样式】| 【消隐】 · 工具栏：
12. 4 视觉样式
XY平面角度（45） XY平面距离（25） +X XY平面（Z=0）
12.1 三维绘图基础
[例 12-2] 球坐标
+Z XYZ距离（25） +Y 与XY平面的夹角（60） 点（25<45<60）
XY平面角度（45） XY平面距离 +X XY平面（Z=0）
CAD三维绘图教程
CAD三维绘图教程CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件，它可以用来进行二维和三维绘图，帮助设计师更加高效地创建和修改设计图纸。
本教程将详细介绍CAD软件的使用技巧和三维绘图的基本步骤。
第一步：启动CAD软件。
双击桌面上的CAD图标，等待软件完全加载并打开。
第二步：选择图形模式。
CAD软件通常提供了多种绘图模式，如草图模式、模型模式等。
在三维绘图中，我们需要选择模型模式，以便可以进行三维物体的创建和编辑。
第三步：设置坐标系。
CAD软件使用了坐标系来定位和测量绘图中的元素。
通过设置坐标系的原点和方向，可以更好地控制三维物体的位置和方向。
在CAD菜单中选择“设置坐标系”选项，按照提示进行设置。
第四步：绘制基本几何图形。
CAD软件提供了多种基本几何图形的绘制工具，如直线、圆形、矩形等。
通过点击工具栏上对应的图标，您可以选择所需的绘图工具，然后在绘图区域中点击鼠标完成绘制。
第五步：编辑三维物体。
在完成基本几何图形的绘制后，您可以使用CAD提供的编辑工具来修改这些图形，以创建出您所需的三维物体。
例如，您可以使用拉伸工具将二维图形拉伸为三维模型，或者使用旋转工具在三维空间中旋转图形。
第六步：添加材质和纹理。
为了使三维物体更加真实和具有立体感，您可以为其添加不同的材质和纹理。
CAD软件通常提供了丰富的材质和纹理库，您可以根据需要进行选择和应用。
第七步：进行渲染和展示。
完成三维模型的创建和编辑后，您可以使用CAD软件提供的渲染功能，将模型渲染成逼真的图像。
此外，还可以使用CAD的展示功能，添加光照效果和投影，使模型更加生动。
第八步：保存和导出。
在您完成了三维模型和渲染效果的设计后，不要忘记保存您的设计。
CAD软件通常支持多种文件格式的保存和导出，如dwg、dxf等。
选择适合您需求的文件格式，并将设计保存到指定位置。
通过上述八个步骤，您可以轻松使用CAD软件进行三维绘图。
然而，CAD软件并不仅仅局限于以上功能，它还提供了许多高级技巧和功能，如建模、动画等。
CAD绘制三维形
CAD绘制三维形作CAD绘制三维形CAD （Computer-Aided Design，计算机辅助设计）是一种利用计算机技术来辅助进行工程设计和制造过程的技术。
CAD绘制三维形是其中一个重要应用，它为工程师和设计师们提供了一个快速、精确、可视化的设计工具。
本文将探讨CAD绘制三维形的原理、方法以及在实际工作中的应用。
一、CAD绘制三维形的原理CAD绘制三维形的原理基于三维几何和计算机图形学的原理。
在传统的二维绘图中，我们使用平面坐标系来表示和描述图形，而在CAD绘制三维形中，我们需要使用三维坐标系来表示一个物体的位置、大小和形状。
三维坐标系由三个相互垂直的轴线构成，分别是X轴、Y轴和Z轴。
通过确定物体在这三个轴上的位置，我们可以精确地描述一个三维形的空间位置。
CAD软件通过在三维坐标系中画线、建立曲面和创建体积来实现对三维形的绘制。
二、CAD绘制三维形的方法CAD绘制三维形的方法主要有以下几种：1. 建模法：通过在CAD软件中创建实体来绘制三维形。
建模法可以分为实体建模和曲面建模两种。
实体建模是通过绘制立方体、球体、圆柱体等基本体来搭建一个物体的框架，然后再进行实体建模。
曲面建模主要是通过切割、细分、旋转等操作来创建曲面，然后再进行实体建模。
2. 扫描法：将真实的物体通过激光扫描仪等设备扫描生成点云数据，然后将点云数据导入到CAD软件中，再进行三维形的编辑和设计。
3. 数学建模法：通过数学模型来描述一个物体的形状和特征，然后将数学模型导入到CAD软件中进行绘制。
4. 组合法：将已有的二维图形和曲线进行组合，通过拉伸、旋转等操作生成三维形。
三、CAD绘制三维形的应用CAD绘制三维形在工程设计和制造领域有着广泛的应用。
以下是CAD绘制三维形的几个典型应用场景：1. 建筑设计：CAD绘制三维形可以帮助建筑师快速生成建筑的三维模型，在设计过程中可以进行虚拟漫游和检查，以便及时发现和解决问题。
2. 机械设计：CAD绘制三维形可以帮助机械工程师设计和验证机械设备的装配和操作过程，从而提高设计的准确性和效率。
CAD绘制3D图教程
能作了扩充,但还是不够高效(特别是建立图纸集时，
图内和图外的数据关联还有待提高)；
5.充分运用布局,布局的好处不仅在于每
次栲图框,模型空间下可以处理的图纸比例问
题大部分可以在布局空间高定,当把dimscale
设置为0时，布局的尺寸能自动适应图框,使用 布局还有利于管理 。
模”工具栏中单击“球体”按钮，都可以绘制球体。
（7） 绘制圆环体
选择“绘图”|“建模”|“圆环体”命令 (TORUS)，或在“建模”工具栏中单击“圆环体”按 钮，都可以绘制圆环实体，此时需要指定圆环的中心 位置、圆环的半径或直径，以及圆管的半径或直径。
（8） 棱锥面
选择“绘图”|“建模”|“棱锥面”命令，或在 “建模”工具栏中单击“棱锥面”按钮，即可绘制棱 锥面 。
形网格。
5.2.4
绘制体
（1） 绘制多实体
选择“绘图”|“建模”|“多实体”命令
(POLYSOLID)，可以创建实体或将对象转换为实体。
（2） 绘制长方体 选择“绘图”|“建模”|“长方体”命令(BOX)， 或在“建模”工具栏中单击“长方体”按钮，都可以 绘制长方体 。
（3） 绘制楔体
虽然创建“长方体”和“楔体”的命令不同，但 创建方法却相同，因为楔体是长方体沿对角线切成两
或极坐标方法来定义点。此外，在绘制三维图
形时，还可使用柱坐标和球坐标来定义点。 柱坐标系：使用XY平面的角和沿Z轴的距离 来表示。 球坐标系：具有点到原点的距离、在XY平
面上的角度及和XY平面的夹角3个参数。
5.1.2
设立视图观测点
视点是指观察图形的方向。分为以下几种：
“视点预置” 设置视点
选择“视图”|“三维视图”|“视点预置”命 (DDVPOINT)，打开“视点预置”对话框，为当前视 口设置视点。单击“设置为平面视图”按钮，可以 将坐标系设置为平面视图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、三维线框与三维表面模型
三维对象有三维线框、三维表面及三维实体，
三维实体可以以三维线框或三维表面形式显示，
但三维线框、三维表面实质上不是三维实体。有 些场合只需要三维线框或三维表面，机械制图中 需要的一般是三维实体。
二、三维线框与三维表面模型
1．三维线框绘制 就是用线框来表示三维对象，仅由点、直
第12章 AutoCAD绘制三维图形
本章主要内容：
1.三维坐标系和三维坐标变换 ； 2.三维线框与三维表面模型 ； 3.三维实体模型（基本三维实体绘制）； 4.三维实体编辑（复杂三维实体绘制）； 5.三维实体尺寸标注。
一、三维坐标系和三维坐标变换
1．三维坐标系 用CAD绘制图形时，实际上都是在三维坐标系 中进行，绘平面图时，Z轴向外垂直于屏幕。 X、Y、 Z坐标遵守右手定则，Z轴是大拇指方向。 绘制三维实体，通常先绘二维图形，再生成三维图形。 在绘制三维对象时，二维图形均在XY平面进行 绘制，其高度或厚度设置均是相对于Z轴。这是绘制 三维对象的原则。
三、三维实体模型（基本三维实体绘制）
1．基本三维实体 用“建模”工具条上的圆柱体、长方体等命
令按钮，可以绘制9种简单基本形体。
三、三维实体模型（基本三维实体绘制）
2．通过拉伸、旋转对象创建三维实体 用轮廓线构成封闭图形生成面域或用多段线 绘制封闭图形后，用“建模”工具图形。
线和曲线构成，不含表面信息。可以通过输入
点的三维坐标值（X、Y、Z）来绘制直线、多
段线等，构造线框模型。
由于线框模型没有深度信息，因此不用于三 维几何模型的表达形式。
二、三维线框与三维表面模型
2．三维表面绘制
用一系列有连接顺序的边围成的封闭区域来
定义立体的表面，能满足求交、消隐、明暗处理
和数控加工等要求。 可以通过建立三维平面、曲面以及标准 三维基本形体的表面来构造表面模型。
一、三维坐标系和三维坐标变换
2．三维坐标变换 为了绘制三维图形的不同面，需要将X、Y平面 转换至要绘制的面。 使“视图\显示\UCS坐标\原点” 处于打开状态。 使用“工具\新建UCS”命令项或调出“UCS”工具栏， 可以自定义坐标系或旋转坐标系。 单击“原点”，在屏幕上选定位置单击，坐标 原点即移到该点。单击“X”，就可使坐标系绕X轴 旋转。
五、三维实体尺寸标注
例：立体支承座尺寸标注 1.标注的尺寸在当前XY平
面上，需要在三维实体的各个平
面上进行尺寸标注 。 2. 关键是要将XY平面变换到 要进行尺寸标注的平面。
五、三维实体尺寸标注
3. 通过用“工具\新建UCS\原点”，将坐标原 点变换到所要标注平面的特殊点上，再旋转坐标
轴，使得X、Y、Z坐标系符合右手定则。标注不
二、三维线框与三维表面模型
2．三维表面绘制 （1）三维面。三维空间的任意平面，通过“绘 图\建模\网格\三维面”命令执行三维面命令。平面
顶点有不同的X、Y、Z坐标，但不超过4个顶点。
（2）三维基本体表面。AutoCAD提供了长方体 表面、圆锥体表面、圆盘表面等9种基本体表面，
但只能通过输入命令3D执行。
令。
四、三维实体编辑（复杂三维实体绘制）
例：绘制立体支承座
1.图形分析：图形有底座、侧板、 圆柱、加强筋组成。
四、三维实体编辑（复杂三维实体绘制）
2.绘图过程：可以是在三维坐标下，边绘制平面图
形，边生成三维实体，再进行布尔运算。也可以先绘
制平面图形再逐个拉伸、旋转平面图形生成实体，再 进行布尔运算。也可以两种方法相结合。 3.实际绘图思路：底座、侧板、圆柱用平面图拉 伸生成，加强筋在三维坐标上绘制平面图形再拉伸 成立体。
三、三维实体模型（基本三维实体绘制）
3．通过三维操作及布尔运算创建复杂三维实体
用三维移动、
三维旋转等三维操
作命令绘制较复杂 立体图形。
四、三维实体编辑（复杂三维实体绘制）
用“实体编辑”工具条上的布尔运算命令
组成复杂立体图形。布尔运算有并集、交集、
差集三种。 三维“实体编辑”除布尔运算外，还有拉伸面、 倒角、着色面等，在实体编辑工具条上有相应的命
同平面的尺寸，需要不断变换坐标平面。 4.标注尺寸时有时捕捉不到特殊点，这时可 以用追踪导向的方式输入尺寸。
本章小结
本讲主要内容:
1．AutoCAD三维坐标系的概念与使用 2．三维实体模型的创建 基本三维实体绘制 3．三维实体编辑 复杂三维实体绘制 4．三维实体尺寸标注
上机练习： 1．绘制立体五角星； 2．绘制习题集立体图 P155—（1）（2）（3）、P156—（5）（8）
三、三维实体模型（基本三维实体绘制）
内部是实心的，用户可以对它进行各种编辑，如 穿孔、切割、倒角和布尔运算等。能为一些工程应 用，如数控加工、有限元分析提供数据。
创建三维实体主要有三种方法：
一是利用系统提供的基本三维实体创建实体模型； 二是通过拉伸、旋转平面对象生成三维实体； 三是通过对实体进行布尔运算创建三维实体。 第三种可以生成复杂的三维实体，是实体建模 的常用手段。
