《化工仪表及自动化》复习题20151222

合集下载

化工仪表与自动化题库

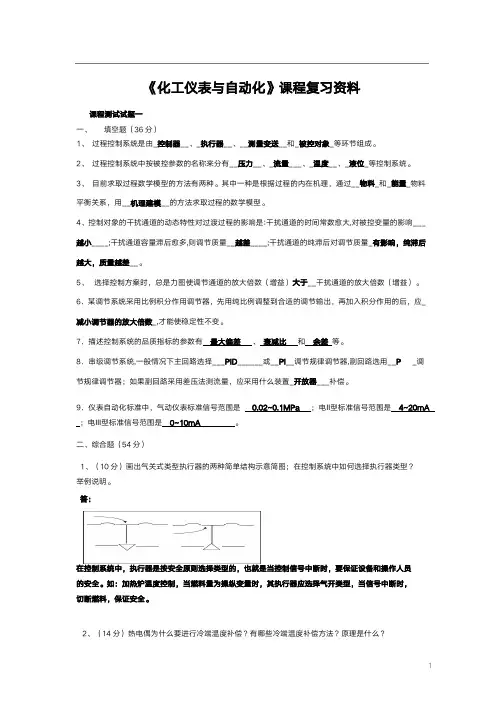

《化工仪表与自动化》课程复习资料课程测试试题一一、填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。

2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。

3、目前求取过程数学模型的方法有两种。

其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。

4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。

5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。

6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。

7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。

8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。

9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA ；电Ⅲ型标准信号范围是0~10mA。

二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。

答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。

如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。

2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。

化工仪表及自动化题库

化⼯仪表及⾃动化题库⼀、填空题1．按误差数值表⽰的⽅法，误差可分为绝对误差、相对误差、引⽤误差。

2.温标的三要素是指基准温度点、基准仪器、和插补公式。

3.单管压⼒计与U形管压⼒计相⽐，其读数误差可减⼩⼀半，其原因是它只进⾏⼀次读数。

4.当测量稳定压⼒时，最⾼压⼒不应超过量程上限的 3/4 ；当测量脉动压⼒时，最⾼压⼒不应超过量程上限的 2/3 ；当测量⾼压压⼒时，最⾼压⼒不应超过量程上限的 3/5 。

5、铂电阻温度计，其分度号为P t100，是指在温度为 0℃时，其电阻值为 100Ω。

模数转换器的主要任务是将连续变化的模拟量变化为断续的数字量。

6、在多位控制中，⽤的⽐较多的只是三位控制。

7.双位控制的动作规律是当测量值⼤于给定值时，控制器的输出为最⼤，⽽当测量值⼩于给定值时，则控制器的输出为最⼩。

8.静压式液位计是根据流体的静压平衡原理⼯作的，它可分为压⼒式和差压式两⼤类。

9、⽓动薄膜控制阀的安装与维护中，控制阀前后⼀般要各安装⼀只切断阀，以便维修时拆下控制阀。

10.控制阀的结构形式主要根据⼯艺条件来选择，例如强腐蚀介质可采⽤隔膜阀，⾼温介质可选⽤带翅型散热⽚的结构形式。

11、在控制系统的分析中，必须从信号流的⾓度出发，千万不要与物料流、能量流混淆。

12、节流装置前流体压⼒较⾼，称为正压，常⽤ + 标志，节流装置后流体压⼒较低，称为负压，常⽤—标志。

13.当充满管道的流体流经节流装置时，流束将在缩⼝处发⽣⾜部收缩，从⽽使流速增加，⽽静压⼒降低。

14、双位控制的动作规律是当测量值⼤于给定值时，控制器的输出为最⼤，⽽当测量值⼩于给定值时，则控制器的输出为最⼩。

15.绝对零度是—273.16 oC；⽔的三相点是 273.16 K或 0.01 oC；⽔的冰点是 273.15 K或 0 oC；⽔的沸点是 373.15 K或 100 oC。

16.热导式⽓体分析仪测某⽓体浓度时，应满⾜的条件是：背景⽓体的导热系数要基本相同和待测⽓体的导热系数和背景⽓体的导热系数有较⼤的差别。

化工仪表及自动化复习练习题(含答案)

化工仪表及自动化复习练习题（含答案）1.电路一般由_____、_____及中间环节三部分组成.(电源;负载)2.在一段电路中，流过电路的电流与电路两端的电压成_____,与该段电路的电阻成_____.(正比;反比)3.晶体二极管的主要特性是_____导电性.(单向)4.从晶体三极管三个区引出的三个极分别是______极、______极和______极.(基;发射;集电)5.仪表的测量范围是从测量_____值到测量_____值;量程是测量上限与测量下限值之_____.(下限;上限;差)6.按能源来分,仪表可分为_____仪表、_____仪表和_____仪表.(气动;电动;液动)7.按被测参数来分,仪表可分为_____测量仪表、_____测量仪表、_____测量仪表、_____测量仪表和成分_____仪表.(压力;流量;温度;物位;分析)8.玻璃液体温度计是由__________、________和刻度标尺三部分组成.(玻璃温包;毛细管)9.电阻箱可以看作是一个具有__________的标准电阻.(可变电阻值)10.测量一个电路的电流,电流表必须和这个电路_____,且电流表的内阻抗要尽量_____.(串联;小)11.兆欧表又称作_____、_____和___________.(摇表;高阻表;绝缘电阻测试器)12.U型压力表必须_____安装.(垂直)13.玻璃管水位计是利用_______的原理制成的.(连通器)14.整流电路的作用是将_______变成____________.(交流电;脉动直流电)15.温度测量仪表可分为_______测温仪表和__________测温仪表两大类.(接触式;非接触式)16.自动化仪表具有__________、___________、__________、__________功能.(自动检测;自动信号联锁;自动操纵;自动调节)17.直流单臂电桥又称________电桥.(惠斯登)18.安装取源部件不宜在焊缝及其边缘上_____及_____.(开孔;焊接)19.压力取源部件的安装位置应选在介质流束_____的地方.(稳定)20.就地安装的显示仪表应安装在手动操作阀门时便于_____仪表示值的位置. (观察)21.双金属温度计是由____________金属片叠焊在一起而制成的.(两种不同的)22.直流电位差计由__________回路_____________回路和__________回路组成.(工作电流;校准工作电流;测量)23.吹气式液位计是基于_____原理测量液位的.(静压)24.测量的手段及方式可分为_____测量、_____测量、_____测量.(直接;间接;组合)25.运算单元有_______、_______和_______.(加减器;乘除器;开方器)26.安装孔板时,孔板的中心和管道中心_____.(重合)27.兆欧表由____________和______________组成.(手摇发电机;磁电系比率计)28.交流电压表的示值是指交流电压的________值.(有效值)29.电桥平衡时,两相对臂上的电阻_____等于另外两相对臂上电阻的_____.(乘积;乘积)30.差压变送器的测量元件_____的作用是将______________转换________.(膜盒;被测差压信号;集中力)31.热电偶的热电势大小与二端的温度差_____,而与其热电极的长短和直径_____.(有关;无关)32.在气动仪表中常把各种形式的喷嘴挡板机构称为_____元件,也称为_____元件或_____环节.(控制;放大;转换)33.PID调节器的三个重要参数是________、__________和__________.(比例度;积分时间;微分时间)34.差压式流量计是利用流体经过__________产生压力差来实现流量测量的.(节流元件)35.温标是表示_____的标尺.(温度)36.测量低压力的变送器的安装高度,宜与取压点的高度_____.(一致)37.按流量计动作原理可分为_____式、_____式和_____式流量计.(速度;容积;重力)38.导压管线敷设的原则是:按被测介质为液体时,流量引线不允许有形成_____的地方,按被测介质为气体时,测量引线不允许有形成_____的地方.(气泡;水塞)39.在测量热电偶回路中,接入第三种材料时,只要第三种材料的两端_____相同,则不影响热电偶的热电势.(温度)40.交流放大器各级之间的藕合方式有________、________和__________.(阻容藕合;直接藕合;变压器藕合)41.气容在气动仪表中起_______和____________的作用.(缓冲;防止振荡)42.继电器动作特性的四个阶段是_____、_____、_____和_____.(动作;工作;释放;静止)43.节流元件在管道上安装时,如果将方向装反了,会造成________________.(差压计指示变小)44.最基本的门电路有_____、_____和_____三种.(与门;或门;非门)45.微型计算机由__________、________、______和______四部分组成.(微处理器;存贮器;总线;接口)46.静态特性是指系统处于_____状态时输出与输入的关系.(平衡)47.严寒地区用电或蒸汽对孔板导压管进行伴热时,要防止_____和热源_____.(过热;中断)48.电子计算机的工作基本上有两大部分组成,一部分叫程序系统,通常称作_____;另一部分是计算机系统,通常称作_____.(软件;硬件)49.在计算机语言中,有一种语言是在编写程序时使用的叫做_______________.(程序设计语言)50.形成自激振荡的条件是必须相位上的________和_____平衡.(正反馈;幅值)51.电子电位差计以_____法作为测量的基本原理.(补偿)52.工业上连续测定氧的磁氧分析仪有________氧分析器和___________分析器两种.(热磁式;磁力机械式)53.工业用可燃气体报警器是用于检测到大气中的____________,当被测气体浓度达到设定值的上限时发出_____信号,从而使人们采取相应的措施,以防止_____和________事故的发生.(可燃性气;报警;火灾;爆炸性)54.漩涡流量计是一种_____________流量计,是应用__________原理制成的.(流体振荡型;卡门涡街)55.制造厂给出的涡轮流量计变送器的仪表常数是用_____进行标定的,取允许测量范围内流量系数的_____值.(水;平均)56.椭圆齿轮流量计的校验方法有_______、_______、_______.(容积法;比较法;重量法)57.由于某种原因,仪表任一输入端与地之间产生交流干扰信号称为_____干扰,又叫_____干扰.(纵向;对地)58.本质安全型仪表系统的接地,宜采用_____的接地极或接至______接地极上.(独立;信号)59.运算放大器是一种具有深度负反馈的________直流放大器,它能实现信号的______和__________.(高增益;组合;数学运算)60.模数转换器的主要任务是将连续变化的________变换成断续的________.(模拟量;数字量)61.在测量有压容器的液位时,液位变送器一般都采用零点的_____迁移.(负向)62.采用零点迁移可以提高测量的_____和_____这在实际工作中有很大的意义.(精度;灵敏度)63.电磁流量计只能用来测量__________的流量,其导电率要求不小于_____的导电率.(导电液体;水)64.直通双座调节阀的泄漏量比同口径直通单座阀的泄漏量_____.(大)65.比例调节器的输出与输入变化是_____的,而且在时间上没有任何_____,因此,时间对比例调节器的调节规律__________.(同步;延迟;没有影响)66.单纯的微分调节器的输出只能反映偏差信号的____________,不能反映偏差的______.(变化速度;大小)67.对低沸点易汽化的液体流量测量孔板导压管进行伴热时,尤其要防止_____而造成液体导压管中汽化,产生_________.(过热;假差压)68.靶式流量计垂直安装时,流体的流动方向应该是__________.(由下向上)69.自动控制系统按定值形式的不同可分为_____控制系统, _____控制系统以及_____控制系统.(定值;程序;随动)70.分程调节系统是由_____调节器的输出信号控制_________调节阀的调节系统.(一台;两台以上)71.工业用的可燃性气体报警器按其结构可分为_____型和_____型两种.(扩散;吸引)72.按着阀芯结构的特性,调节阀可分为_____、______、________和_______四类.(快开;直线性;抛物线性;对数性)73.调节阀口径的选择是按已知条件和数据计算出需要的流通能力_____,再根据制造厂提供的流通能力的________选取适合使用要求的口径.(C值;额定值)名词解释1.电流强度:在电场的作用下单位时间内通过某一导体的截面的电量.2.电阻:导体对于它所通过的电流呈现一定的阻力,这种阻力称为电阻.3.电容:电容器储存电荷的能力称为电容.4.敏感元件:直接影响被测变量,并将它转换成适于测量形式的元件或器件.5.变送器:输出为标准信号的传感器.6.显示仪表:指示、记录被测量值大小的仪表.7.调节阀:由控制信号调整流体通路的口径,以改变流量的执行器.8.绝对误差:测量值与真实值之差.9.精度:反映误差大小的术语,精度越高,误差越小.10.灵敏度:仪表在稳定状态下输出的变化量与最小输入的变化量之比值.11.压力:垂直作用在单位面积上的力.有时也称压强.12.流量:在单位时间内,流体流过管道中某截面的数量.13.料位:固体、粉状或颗粒物在容器中堆积的高度.14.校验:检查和试验仪表或部件是否符合规定技术性能的过程.15.信号:一种载有信息的物理变量.16.量值:由数值和单位所表示的量的大小.17.测量上限:仪表能按规定精度进行测量的被测变量的最高值.18.电动势:在外力作用下，单位正电荷从电源的一端移到另一端所做的功，称为该电源的电动势.19.电压:单位电荷在电场力的作用下，从电场的一点移到另一点时电场力所做的功，定义为这两点间的电压.20.摄氏温标:在标准大气压下的纯水的冰点为零摄氏度，沸点为一百摄氏度.将水银温度计此两点间的长度分为100等分，每等分代表1摄氏度.21.表压:绝对压力与大气压力的差值称为表压.22.真空度:当绝对压力低于大气压力时，大气压力减去绝对压力所得之差称为真空度.23.变差:在外界条件不变的条件下，仪表对某一参数进行正反行程测量时，仪表的示值之差叫变差.24.报警器:用声、光或两者同时显示不正常状态，以引起人们注意的仪表.25.调节器:根据被测参数的测量值与给定值的偏差，以一定的规律运算以后，向执行器发出调节信号，使被调参数稳定在给定值上的仪表设备.26.数字调节器:以微处理机为核心器件的新型调节器.27.工艺流程图:描述从原料投入到生产出产品的全过程示意图.28.回路联校:从现场一次表送入模拟信号观察控制室二次表的显示、报警以及从调节器输出信号到调节阀的全过程是否符合要求的试验过程.29.反馈:把对象的输出量送到输入端并与输入量进行比较的过程称为反馈.30.调节阀的流通能力:当调节阀全部打开，阀门前后压力差为0.1MPa，流体重度为1t/m3时，每小时所通过流体的立方米数.31.安全火花:火花的能量不足以引燃周围可燃性介质的火花.32.弹性特性:弹性元件的线位移或角位移变形和作用力之间的关系.33.复现性:在同一条件下，对同一被测量进行多次测量时，其示值不一致的程度.34.稳定性:仪表示值不随时间和使用条件变化的性能.35.连锁系统:当生产过程出现某些危险或非正常情况时，由检测仪表自动发出指令信号，使其各个保护环节产生一系列的响应动作，从而避免发生事故的自动保护系统.36.热电效应:把两种不同的导体或半导体连接成闭合回路，如果将两个节点分别置于温度不同的热源中，则在该回路中产生热电动势，这种现象叫热电效应.37.稳定:在规定的时间内，量值、速率、周期、振幅等特性的变化都可以忽略不计的状态.38.动态特性:输入输出随时间变动的关系称为动态特性.39.灵敏度限:仪表能响应的输入信号的最小变量.40.串级调节:由一个调节器的输出值作为另一个调节器给定值的组合调节方式.41.比例带:衡量比例调节作用的范围和强弱的数,其值等于比例放大倍数的倒数.42.积分作用:输出变量的变化率与输入变量对应的值成比例的连续作用.43.微分作用:输出变量之值与输入变量的变化率成比例的连续作用.44.漂移:在一段时间内，不是由外界影响而产生的仪表输出与输入关系非所期望的逐渐变化.45.程序:机器解题的工作顺序.46.指令:迫使机器执行给定运算和操作的控制信号.47.负向迁移:如果测量的起始点由零变为某负值时称为负向迁移.48.自动跟踪:当系统处在外部手动操作时,调节器的自动输出始终能自动地与执行机构的输入保持同步.49.两位作用:输出变量为两个值得位式作用.50.系统:为实现规定功能以达到某一目的而构成的一组相互关联的单元.51.调节阀的可调比:调节阀所能控制的最大流量与最小流量之比.52.输入阻抗:仪表输入之间的阻抗.53.负载阻抗:与仪表输出端连接的所有装置及连接导线的阻抗的总合.54.调制器:把直流信号转换为交流信号的器件.55.扰动:过程中出现的非所期望的，难以预料的对被控变量产生不利影响的变化.56.滞后:在调节对象中，被调参数的变化落后于干扰的变化，即输出量的变化落后于输入量的变化称为对象的滞后.57.死区:输入变量的变化不致引起输出变量有任何可察觉的变化的有限区间.58.标准节流装置:有关计算数据都经系统试验而有统一的图表，按统一标准规定进行设计制作的，不必经过个别标定就可使用的节流装置.59调节阀的流量特性:流体流过阀门的相对流量与阀门的相对开度之间的关系.60.集中分散型综合型控制系统:以微处理机为核心器件，实行分散控制和集中显示操作管理的综合控制装置.。

《化工仪表及自动化》练习题及参考答案

《化工仪表及自动化》练习题及参考答案一、填空题1.阀门直线理想流量特性的方程为（）2.某微分控制器控制规律为t D e p 39-=∆，已知阶跃干扰值为3，其微分时间为（）3. 如图所示过渡过程，其超调量为（）4.差压式流量计的流量方程为（）5. 如图所示过渡过程，其衰减比为（）6.某一阶对象其方程为ady/dt +by=cx ，其放大系数为（）7.转子式流量计的流量方程为（）8.热电偶温度计工作时，热端温度为t ，冷端温度为t0，该热电偶回路的热电势为（）9.某一阶对象其方程为ady/dt +by=cx ，其时间常数为（）10.热电阻温度计测温热电阻变化值与温度变化值的关系方程式为（）二、简答及论述题1.试写出下图梯形图相对应的助记符号语言.2.用单法兰电动差压变送器来测量敞口罐中硫酸的密度，利用溢流来保持罐内液位H 恒为1m 。

如下图。

已知差压变送器的输出信号为0～10mA ，硫酸的最小和最大密度分别为1.32g/cm3和1.82g/cm3。

（1）计算差压变送器的测量范围；（2）如加迁移装置，请计算迁移量；（3）如不加迁移装置，可在负压侧加装水恒压器（图中虚线），以抵消正压室附加压力的影响，计算出水恒压器所需高度h 。

3.如图：用差压变送器测量密闭容器的液位，已知，ρ1=850kg/m3ρ2=1000kg/m3 h1=0.5m h2=2m h3=1.4m 求液位变送器的测量范围，判断迁移方向，计算迁移值。

4.试写出下图梯形图相对应的助记符号语言.参考答案一、填空题1.Q/Qmax=1/R+(1-1/R)l/L2. 1.53. 304. ΔP5. 3:1或者5:16. a/c7. ΔP8. E=e(t)-e(to)9. a/b 10. ΔR t =αR 0Δt二、简答及论述题1.(1)LD 00000OR 00003LD NOT 00001OR NOT 00004AND LDAND 00002OUT 01000(2)LD 00000LD 00002OR 00005LD 00003OR NOT 00006AND LDOR LDAND 00001OUT 010002. 1）若不考虑零点迁移,那么就要以ρmax 来计算差压变送器的测量范围。

化工仪表自动化复习试题

函授教育教学辅导资料《化工仪表自动化》【教学方法】采用启发式教学，首先进行问题的提出，然后引导，启发学生思考，让学生带着问题听课，使学生的学习变被动为主动。

【学习重点、难点】1、化工自动化的主要内容：自动检测系统、自动信号和连锁保护系统、自动操纵及自动开停车系统、自动控制系统。

2、自动控制系统能在没人直接干预的情况下，自动地排除各种干扰因素对工艺参数的影响，使它们始终保持在预先规定的数值上，保证生产维持在正常或最假的工艺操作状态。

3、自动控制系统的基本组成：被控对象及自动化装置，其中自动化装置又包含测量原件与变送器、控制器和执行器。

4、自动控制系统的方块图：每个方块都代表一个具体装置，方块与方块之间的连接代表方块之间的信号联系，方块之间连接线的箭头代表信号作用的方向。

5、自动控制系统是具有被控变了负反馈的闭环系统。

而自动检测、自动操纵等系统是开环系统。

6、反馈控制方式是按偏差进行控制的，其特点是不论什么原因使被控变量偏离期望值而出现偏差时，必定会产生一个相应的控制作用去减小或消除这个偏差，使被控变量与期望值趋于一致。

7、按被控变量的给定值是否变化和如何变化分类，自动控制系统可分为定值控制系统、随动控制系统和程序控制系统。

8、自动化领域中，把被控变量不随时间而变化的平衡状态称为系统的静态；把被控变量随时间变化的不平衡状态称为系统的动态。

9、静态是指系统中各信号的变化率为零，即信号保持在某一常数不变化，而不是物料不流动或能量不交换。

10、自动控制系统在静态时，生产还在进行，物料和能量仍然有进出，只是平衡进行没有改变就是了，这与习惯上所说的静止是不同的。

【复习题】一、填空题1．在阶跃干扰作用下，系统过渡过程有发散，等幅，衰减震荡和单调等。

2．线性度是描述仪表的标定曲线和拟合曲线之间的吻合程度，量程越小，线性化带来的误差（填越大或越小）。

3．孔板流量计的特点是，转子流量计的优点为可测（填大或小）流量，压力损失（填大或小）。

化工仪表与自动化复习题及答案

化⼯仪表与⾃动化复习题及答案《化⼯仪表与⾃动化》课程测试试题⼀⼀、填空题（36分）1、过程控制系统是由_控制器__、_执⾏器__、__测量变送__和_被控对象_等环节组成。

2、过程控制系统中按被控参数的名称来分有__压⼒__、_流量___、_温度__、_液位_等控制系统。

3、⽬前求取过程数学模型的⽅法有两种。

其中⼀种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，⽤__机理建模__的⽅法求取过程的数学模型。

4、控制对象的⼲扰通道的动态特性对过渡过程的影响是:⼲扰通道的时间常数愈⼤,对被控变量的影响___越⼩____;⼲扰通道容量滞后愈多,则调节质量__越好____;⼲扰通道的纯滞后对调节质量_⽆影响_。

5、选择控制⽅案时，总是⼒图使调节通道的放⼤倍数（增益）⼤于__⼲扰通道的放⼤倍数（增益）。

6．某调节系统采⽤⽐例积分作⽤调节器，先⽤纯⽐例调整到合适的调节输出，再加⼊积分作⽤的后，应_减⼩调节器的放⼤倍数_,才能使稳定性不变。

7．描述控制系统的品质指标的参数有最⼤偏差、衰减⽐和余差等。

8．串级调节系统,⼀般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选⽤__P _调节规律调节器；如果副回路采⽤差压法测流量，应采⽤什么装置_开⽅器___补偿。

9．仪表⾃动化标准中，⽓动仪表标准信号范围是~；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。

⼆、综合题（54分）1、（10分）画出⽓关式类型执⾏器的两种简单结构⽰意简图；在控制系统中如何选择执⾏器类型举例说明。

答：在控制系统中，执⾏器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作⼈员的安全。

如：加热炉温度控制，当燃料量为操纵变量时，其执⾏器应选择⽓开类型，当信号中断时，切断燃料，保证安全。

2、（14分）热电偶为什么要进⾏冷端温度补偿有哪些冷端温度补偿⽅法原理是什么答：①因为各种显⽰仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。

化工自动化仪表题库及答案

化工自动化仪表复习题一、单选题问题:1. 物体的温度越高,其辐射能力越()。

A、强B、弱C、不变问题:2. 零点迁移的实质就是测量范围的平移,某仪表测量范围0~200kpa;仪表量程a=200kpa;如测量范围变为-300~-100kpa,仪表量程不变。

则迁移比()%。

A、0B、50C、150问题:3. 漩涡式流量计有两种:其中的一种是应用()的漩涡列原理制成的流量计称为涡街流量计。

A、简谐振荡B、自然振荡C、强迫振荡问题:4. 关于热继电器在电路中的使用,下列叙述正确的是()。

A、直接切断主回路B、用作短路保护C、过载后,切断控制回路问题:5. 理想微分作用是指控制器的输出在阶跃信号的作用下,()。

A、瞬间变成无穷大,其余时间为零B、输出为零C、瞬间变成零,其余时间为无穷大问题:6. 在自动控制系统中,被控变量由于干扰发生变化后,在控制器的作用下,其值会逐渐趋近于()。

A、工艺指标B、给定值C、输出值问题:7. 笼式阀的可调比大、振动小、不平衡力小、()互换性好,可得到不同的流量特性。

A、阀芯B、套筒C、阀体问题:8. 一般情况下,气动活塞式执行机构震荡的原因是()。

A、执行机构的输出力不够B、系统震荡C、介质压力不稳定问题:9. 红色警示线设置范围和地点()。

A、高毒物品作业场所、放射作业场所,紧邻事故危害源周边B、一般有毒物品作业场所、紧邻事故危害区域的周边C、事故现场救援区域的周边问题:10. 某一工艺位置要求安装一台dn50且泄漏量小的调节阀,则可选()。

A、直通双座调节阀B、笼式阀C、直通单座阀问题:11. 可编程序控制器的基本组成部分包括:()、存储器及扩展存储器、i/o模板(模拟量和数字量)、电源模块。

A、扩展接口B、功能模块C、pu(中央处理器问题:12. 如果对流是由于受外力作用而引起的,称为()。

A、自然对流B、辐射C、强制对流问题:13. 电磁流量计的结构是由传感器和()两大部分组成。

《化工仪表及自动化(专科必修)》2015期末试题及答案

《化工仪表及自动化(专科必修)》2015期末试题及答案一、单项选择墨（每小置2分．共30分）1．铜热电阻的测温范围是( )。

A．O --150℃ B．0～200℃C.-200—650℃D.-so～iso'c2．在热电偶测温时，采用补偿导线的作用是( )。

A．冷端的延伸 B．冷端温度补偿C．热电偶与显示仪表的连接 D．热端温度补偿3．在测量具有腐蚀性、结晶性、粘稠性、易汽化和含有悬浮物的液体时宜选用(A．电容式差压仪表 B．法兰式差压仪表C．扩散硅式差压仪表 D．力平衡式差压仪表4．流体流过标准孔板时，流束在标准孔板的( )收缩到最小。

A．进口处 B．圆柱形开孔处C．出口处 D．出口后一定距离处5．涡街流量计的频率和流体的( )成正比。

A．压力 B．密度C．流速 D．温度6．在调节系统中，调节器的积分作用加强，会使系统( )变坏。

A．余差 B．最大偏差C．稳定性 D．超调量7．气动薄膜执行机构中当信号压力增加时推杆向上移动的是( )。

A．正作用执行机构 B．反作用执行机构C．正装阀 D．反装阀8．在串级调节系统中，副回路是( )调节系统。

A．定值 B．随动C．简单 D．复杂9．以下简称中，常用来表示数字输入、输出信号的是( )。

A．AI、AO B．DI、DOC．Ml、MO D．SI、SO10.分程调节系统一般有( )各控制阀。

A．1 B．2C．3 D．411．控制系统的反馈信号使得原来信号减弱的叫作( )。

A．负反馈 B．正反馈C．前馈 D．回馈12．DCS的I/O通道中没有( )通道。

A．模拟量 B．脉冲量C．位移量 D．开关量13．气开式薄膜调节阀，当压缩空气中断时，其处于( )状态。

A．全关 B．原位不动C．全开 D．不确定14.在自动控制系统的图形符号中，表示集中仪表盘面安装的仪表图形为(A．一个圆圈B．圆圈中有一条实线C．圆圈中有二条实线D．圆圈中有一条虚线15.由于微分调节规律有超前作用，因此调节器加入微分作用主要用来( )。

化工仪表及自动化期末复习题

化工仪表及自动化期末复习题一、单项选择题1．由于仪表内部元件老化引起的误差称为( )。

A .疏忽误差B.缓变误差C •随机误差D .系统误差2. 弹簧管压力表指针轴上之所以要装上游丝，其目的是为了消除传动机构之间的间隙，减小仪表的( )。

A .变差B.反应时间C.灵敏度 D .灵敏限3. EJA 智能变送器主要由膜盒组件和()组成。

A .输入放大电路B.智能转换部件C.输出放大电路 D .精度补偿传感器4. 铂热电阻的测温范围是( )。

A. 0C 〜100°CB. 一50C 〜150CC. 一200C一500C D . 一200C 〜850C5．在孔板和文丘里管两种节流装置中，若差压相同，则两者的压力损失( )A ．孔板大B ．文丘里管大C .一样D .不确定6．定值控制系统是( )固定不变的闭环控制系统。

A .测量值B.偏差值C.输出值 D .给定值7．自动控制系统中常用来表示动态特性的表示方法有三种，其中( )是最原始最基本的方法A ．微分方程法B ．传递函数法C.阶跃响应法 D .方块图法8．在调节系统中，调节器的积分作用加强，会使系统( )变坏。

A .余差B.最大偏差C ．稳定性D ．超调量9．在自动调节系统中比例调节的结果常常会产生( )。

A .误差B.偏差C ．余差D ．静差10．通常串级调节系统主调节器正反作用选择取决于( )。

A ．调节阀B ．副调节器C ．副对象D ．主对象11 ．在自控系统中，确定调节器、调节阀、被控对象的正、反作用方向必须按步骤进行，其先后排列次序为( ) 。

A ．调节器、调节阀、被控对象B ．调节阀、被控对象、调节器C ．被控对象、调节器、调节阀D ．被控对象、调节阀、调节器12．串级控制系统设计中，副回路应包含( ) 。

A ．较多干扰B ．主要干扰C ．特定的干扰D ．主要干扰和尽量多的干扰13．单纯前馈控制系统是一种对( ) 进行补偿的控制系统A ．测量值与给定值的偏差B ．被控变量的变化C ．干扰量的变化D ．特定干扰的变化14．以下简称中，常用来表示模拟输入、输出信号的是( )。

化工仪表及自动化试卷及答案完整版

化工仪表及自动化试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】化工仪表及自动化一、填空题（30分，每空1分）1、过程控制系统是由______、______、______和______等环节组成。

2、过程控制系统中按被控参数的名称来分有_______、________、_______、_______等控制系统。

3、目前求取过程数学模型的方法有两种。

其中一种是根据过程的内在机理，通过_____和_____物料平衡关系，用________的方法求取过程的数学模型。

4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响____________;干扰通道容量滞后愈多,则调节质量____________;干扰通道的纯滞后对调节质量_______________________。

5、选择控制方案时，总是力图使调节通道的放大倍数（增益）______干扰通道的放大倍数（增益）。

6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_____________,才能使稳定性不变。

7．描述控制系统的品质指标的参数有、和等。

8．串级调节系统,一般情况下主回路选择_________或________调节规律调节器,副回路选用_________调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_________补偿。

9．仪表自动化标准中，气动仪表标准信号范围是；电Ⅱ型标准信号范围是；电Ⅲ型标准信号范围是。

10．化工过程中主要的检测仪表性能指标有、、、、线性度和反应时间。

二、综合题（40分，每题10分）1、画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。

2、热电偶为什么要进行冷端温度补偿有哪些冷端温度补偿方法原理是什么3、控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出P、PI的输出响应曲线。

化工自动化及仪表总复习题

化工自动化及仪表总复习题1. 简答题1.1 什么是自动化？答：自动化是指利用各种机械、电子、计算机等设备和技术手段，使生产过程或工作过程能够在人的干预下自动进行。

1.2 化工自动化的优势是什么？答：化工自动化能够提高生产效率、降低劳动强度、提高产品质量、减少能源消耗、提高生产过程的安全性等。

1.3 仪表系统的结构由哪些部分组成？答：仪表系统的结构主要包括传感器、信号转换器、控制器、显示器和执行器等。

1.4 仪表的分类有哪些？答：根据测量物理量的类型，仪表可以分为压力仪表、温度仪表、流量仪表、浓度仪表等。

1.5 仪表的测量精度如何定义？答：仪表的测量精度可以用绝对误差、相对误差和满度等指标来定义。

1.6 控制回路中的比例控制、积分控制和微分控制分别是什么意思？答：比例控制是通过控制器输出信号与被控制变量之间的比例关系来实现控制；积分控制是对被控制变量的积分进行控制，以消除稳态误差；微分控制是对被控制变量的微分进行控制，以改善系统的动态响应。

1.7 常见的仪表校验方法有哪些？答：常见的仪表校验方法有零点校验、满度校验、线性度校验、时效性校验等。

2. 计算题2.1 某化工装置的液位控制环节采用比例控制，比例增益为0.5，被控液位变化范围为20~40 m，设定值为32 m。

求当被控液位在32 m附近浮动时，控制器输出信号的变化范围。

答：控制器输出信号的变化范围 = 比例增益 * 被控量的变化范围= 0.5 * (40 - 20)= 102.2 某化工反应器的进料流量控制环节采用积分控制，积分时间常数为300 s。

已知系统的负载响应时间为400 s，当反应器进料流量发生变化时，求系统的稳态误差。

答：系统的稳态误差 = 1 / 积分增益积分增益 = 积分时间常数 / 负载响应时间 = 300 /400系统的稳态误差 = 1 / (300 / 400)= 4 / 33. 简答题3.1 解释反馈控制和前馈控制的原理。

化工仪表及自动化复习题1

化工仪表及自动化复习题1一、填空题。

1、化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容。

2、自动控制系统是由_控制器__、_执行器（控制阀）__、__测量元件及变送器__和_被控对象_等环节组成。

3、目前求取过程数学模型的方法有两种。

其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。

4、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。

5．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数,才能使稳定性不变。

6．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。

7．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。

8．仪表自动化标准中，电Ⅱ型标准信号范围是0~10mA；电Ⅲ型标准信号范围是4~20mA。

9.椭圆齿轮每转一周所排出的被测介质量为半月形容积的4倍。

10．控制系统引入积分作用是为了_消除余差___,但积分的引入会使系统__不稳定,引入微分作用是为了_克服容量滞后___。

某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，在加入积分作用的过程中，应_减小放大倍数。

11.被调介质流过阀门的相对流量(Q/Qmax)与阀门相对行程(l/L)之间的关系,称为调节阀的流量_______特性;若阀前后的压差保持不变时,上述关系称为____理想__ 特性;实际使用中,阀前后的压差总是变化的,此时上述关系为_工作___ 特性。

调节阀的流量特性有_直线__、__等百分比___、__抛物线__和__快开_. 12．简单调节系统的基本特征是闭合回路和负反馈。

13．常用的标准节流件有孔板、喷嘴和文丘里管。

《化工仪表及自动化》期末习题

实用文档《化工仪表及自动化》期末习题«化工外表及自动化»期末复习题班级：姓名：学号：试题：一．填空〔每空1分〕1．工程上所用的压力指示值多为，即绝对压力和大气压力之差；当被测压力低于大气压力时，一样用负压或真空度表示，即之差。

2．差压式液位计在使用中会显现、和三种零点迁移问题。

3．差压式流量计通常由、以及组成。

4．温度计是把温度的变化通过测温元件转化为热电势的变化来测量温度的，而温度计是利用金属导体的电阻值随温度变化而变化的特性来进行温度测量的。

5．用来评判操纵系统性能优劣的衰减振荡过程的品质指标分别是最大偏差〔或超调量〕、、、和振荡周期〔或频率〕等。

6．描述简单对象特性的参数分别有、和。

7．关于比例积分微分〔PID〕操纵来说，单纯的比例作用存在余差，加入能够排除余差，而加入能够起到〝超前操纵〞的成效。

8．前馈操纵的要紧形式有和两种。

9．衰减振荡过程的品质指标要紧有、、、、振荡周期等。

10．关于一个比例积分微分〔PID〕操纵器来说，积分时刻越大那么积分作用越；微分时刻越大，那么微分作用越。

11．依照滞后性质的不同，滞后能够分为和两类。

12．测量外表的量程是指与之差。

13．按照使用能源的不同，工业外表能够分为、两类。

14．关于比例积分微分〔PID〕操纵来说，单纯的比例作用存在余差，加入能够排除余差，而加入能够起到〝超前操纵〞的成效。

15．按照测量原理的不同，压力检测外表能够分为、、、等。

16．用于输送流体和提高流体压头的机械设备统称为流体输送设备，其中输送液体并提高其压头的机械称为，而输送气体并提高其压头的机械称为。

17、气动外表的信号传输，国际上统一使用的模拟气压信号；DDZIII型电动外表国际上规定的统一标准信号制是。

18．化工自动化的要紧内容有、、自动操纵和开停车系统、。

19．选择性操纵系统可分为、和混合型选择性操纵系统，关于选择性操纵系统要注意防止现象的发生。

20、常见的传热设备有、、等。
