悬臂式和扶壁式挡土墙施工工艺

悬臂板墙趾板墙踵板凸榫扶壁立壁板墙趾板墙踵板凸榫悬臂式和扶壁式挡土墙施工工艺7.3.1工艺概述钢筋混凝土悬臂式挡土墙和扶壁式挡土墙，属轻型挡土墙。

结构型式如图，悬臂式挡土墙是由立壁（墙面板）和墙底板（包括墙趾板和墙踵板）组成，呈倒“T”形，具有三个悬臂即立壁、墙趾板和墙踵板；扶壁式挡土墙由立壁（墙面板）、墙趾板、墙踵板及扶肋（扶壁）组成，如图7.3.1 所示。

当墙身较高时，在悬臂式挡土墙的基础上，沿墙长方向，每隔一定距离加设扶肋。

扶肋把立壁同墙踵板联系起来，起加劲的作用，以改善立壁和墙踵板的受力条件，提高结构的刚度和整体性，减小立壁的变形。

扶壁式挡土墙宜整体灌注，也可采用拼装，但拼装式扶壁挡土墙不宜在地质不良地段和地震烈度大于等于8 度的地区使用。

(a)悬臂式(b)扶臂式图 7.3.1 悬臂式和扶臂式挡土墙结构示意图悬臂式挡土墙和扶壁式挡土墙的结构稳定性是依靠墙身自重和墙踵板上方填土的重量来保证，而且墙趾板也显著地增大了抗倾覆性，并大大减小了基底应力。

其主要特点是构造简单、施工方便，墙身断面较小，自身重量轻，可以较好地发挥材料的强度性能，并适应承载力较低的地基。

7.3.2作业内容1.测量放样；2.基槽开挖；3. 浇筑垫层混凝土；4. 钢筋骨架制作与安装成型；5. 模板制作与安装；6. 混凝土灌筑；7.模板拆除及混凝土的养护；8.防排水设施及填料填筑。

7.3.3质量标准及验收方法悬臂式和扶壁式挡土墙允许偏差及检查方法应符合表7.3.3-1～表7.3.3-4 的各项规定项目允许偏差（mm）检验方法受力钢筋顺长度方向加工后的全长±10 尺量弯起钢筋各部尺寸±20 尺量箍筋各部分尺寸±5 尺量检查项目允许偏差(mm)受力钢筋间距两排以上排距±5同排立壁、墙底板±10表7.3.3-3 模板、支架制作时的允许偏差7.3.4工艺流程图悬臂式和扶壁式挡土墙施工顺序包括基坑开挖、地基处理、混凝土配合比设计与拌制、钢筋骨架制作、模型制作与安装、混凝土浇筑、防排水设施、填料填筑与压实等。

悬臂式和扶壁式挡土墙作业指导书

悬臂式和扶壁式挡土墙作业指导书1.适用范围适用于悬臂式和扶壁式混凝土挡土墙的施工。

2.作业预备.内业技术预备作业指导书编制后，在动工前组织技术人员认真学习施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉标准和技术标准。

制定施工平安保证方法，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

.外业技术预备施工作业层中所涉及的各类外部技术数据搜集。

修建生活衡宇，配齐生活、办公设施，知足要紧治理、技术人员进场生活、办公需要。

3.技术要求模板应支架稳固、接缝周密、具有足够的强度和刚度。

墙背反滤层应按设计要求随填筑及时施工。

4.施工程序与工艺流程施工程序施工程序为：场地平整→测量放线→基坑开挖→基坑地质确认→钢筋绑扎→模板支设→报检→混凝土浇筑→养护→拆模。

工艺流程5.施工要求施工预备平整场地施工前需清除路基范围内原地面表层植被、树根、并做好临时排水设施，确保施工现场不积水。

施工工艺基坑开挖测量人员依照设计图纸用全站仪精准放出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。

有水地段基坑开挖应维持良好的排水，基坑外设置集水坑，以利于基底排水。

基槽土方采纳人工配合挖掘机进行开挖。

用挖掘机开挖至设计标高20cm处，然后人工挖除剩余20cm土，以避免机械扰动原状土或超挖。

依照设计图纸要求，做好垫层。

钢筋安装钢筋焊接前清除钢筋表面铁锈、熔渣。

焊缝表面平整，接头处无裂纹。

现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且混凝土达到后，进行墙身钢筋安装。

钢筋现场加工、制作、绑扎。

现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。

板筋先摆主筋，后摆副筋。

摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工标准规定执行。

钢筋交叉点采纳铁丝扎牢。

所有箍筋与受力钢筋垂直设置，箍筋弯钩叠合处，沿受力钢筋方向错开布置。

悬臂式和扶壁式挡土墙课件

支撑板是悬臂式挡土墙的重要组成部分，主要承受墙面板传递的荷载，
并将其传递到锚杆上。支撑板的受力情况与锚杆的长度、直径和布置方
式等因素有关。
03
锚杆受力分析
锚杆是悬臂式挡土墙的关键构件之一，主要承受墙面板的拉力，并将其
传递到地基中。锚杆的受力情况与地基的承载能力和稳定性有关。
悬臂式挡土墙的设计与施工
提高挡土墙稳定性的措施
提高挡土墙的稳定性是保证工程安全的重要措施。
在设计和施工过程中，可以通过合理选择墙体材料、优化结构设计、增加墙体高度或宽度等方式
来提高挡土墙的稳定性。
对于已经建成的挡土墙，可以通过定期检查和维护来及时发现并解决存在的安全隐患，以保障其
稳定性和安全性。
05
CATALOGUE
设计步骤
悬臂式挡土墙的设计步骤主要包括确定设计参数、进行土压力分析、确定墙面板和支撑板的尺寸和形状、进行锚杆设计等。在设计过程中需要考虑填方或山体滑坡等作用力的影响，以确保挡土墙的安全性和稳定性。
施工步骤
悬臂式挡土墙的施工步骤主要包括地基处理、安装锚杆、安装支撑板和墙面板、填充填料等。在施工过程中需要采取相应的安全措施和技术要求，以确保挡土墙的质量和安全性。
悬臂式和扶壁式挡土墙课件
目录
• 挡土墙概述 • 悬臂式挡土墙 • 扶壁式挡土墙 • 挡土墙的稳定性分析 • 工程实例
01
CATALOGUE
挡土墙概述
挡土墙的定义和作用
01
挡土墙是一种用于支撑和加固土体的建筑物，它能够抵抗土体的侧向压力，防止土体滑坡或坍塌，保障建筑物的安全和稳定。
02
工程实例
某市一条河流的护岸工程中采用了扶壁式挡土墙，有效地防止了河水的冲刷和侵蚀。

工程中常见挡土墙简述

工程中常见挡土墙简述摘要：挡土墙类型很多，按墙体刚度不同，可分为刚性挡土墙和柔性挡土墙两大类。

刚性挡土墙是指墙体本身刚度较大，在土压力作用下墙体基本不变形或变形很小的挡土墙，如重力式挡土墙等；柔性挡土墙是指墙体的刚度较小，在土压力作用下墙体本身会产生变形的挡土墙，如锚定式挡土墙等。

关键词：挡土墙；稳定；强度；经济1挡土墙的分类鉴于挡土墙施工简便、占地面积小和施工费用少的特点，根据挡土墙的受力形式，挡土墙主要分为重力式挡土墙、扶壁式挡土墙和衡重式挡土墙等。

以下做详细介绍：1.1重力式挡土墙1.2作为工程中最为常见的挡土墙形式，以自身重力来维持挡土墙在土侧压力下稳定的重力式挡土墙，在工程中得到了较为广泛的应用。

重力式挡土墙多采用石块、片石或混凝土整体浇注的形式；由于其体积和重量均较大，因此在软土地基上的应用受到了一定程度的应用；同时如果挡土墙墙体太高、需要较多的建筑材料，重力式挡土墙在经济上也并不划算。

即在地基较好且挡土墙高度适中的情况下，如果当地有石料可用则重力式片石挡土墙则是挡土墙形式的首选。

（1）重力式挡土墙是几种挡土墙中最为常见的，依靠墙身自身重量平衡土压力，根据现场材料供应，可用砖、石、混凝土、钢筋混凝土等材料建筑。

重力式挡墙圬工量较大，但其断面型式简单，施工方便，可就地取材，适应性较强，在工程实践中应用最为广泛。

重力式挡土墙由块石、毛石砌筑，它依靠自身的重力来抵抗土压力。

由于其结构简单、方便施工、取材容易获得而得到广泛应用。

根据墙背倾角的不同，重力式挡土墙可分为仰斜、竖直和俯斜三种。

按主动土压力大小，重力式挡土墙应当优先采用仰斜挡土墙，竖直次之，俯斜少用。

仰斜式的墙后填土较困难，用于护坡时较为合理，墙背竖直或俯斜式用于填方较省劲。

重力式挡土墙的顶宽不宜小于500mm，底宽约为墙高的1/2～1/3，墙高较小且填土质量好的墙，初算时底宽可取墙高的1/3。

为了减少墙身材料，墙体在地面以下部分可做成台阶式，以增加墙体抗倾覆的稳定性。

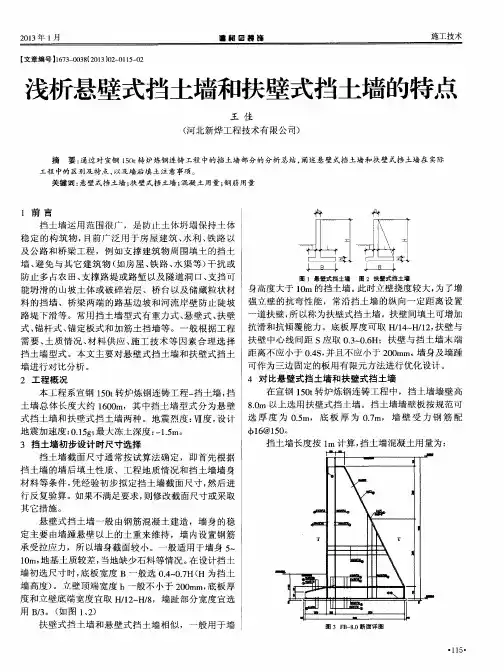

浅析悬壁式挡土墙和扶壁式挡土墙的特点

用Ｂ／３。（如图１、２）
｛ｒ
｛Ｊ
ｊ
一
ｌ珥Ｉ
一
Ｕｌｌ一｛
—
Ｉ脚日。｛
¨ ＼ｌ，－
ｌ
■
Ｊ『ｌｌｌ —＿上
－
扶壁式挡土墙和悬壁式挡土墙相似，一般用于墙
工程中的区别及特点，以及墙后填土注意事项。关键词：悬壁式挡土墙；扶壁式档土墙；混凝土用量；钢筋用量
１前言
冉
冉
挡土墙运用范围很广，是防止土体坍塌保持土体
稳定的构筑物，目前广泛用于房屋建筑、水利、铁路以及公路和桥梁工程，例如支撑建筑物周围填土的挡土墙、避免与其它建筑物（如房屋、铁路、水渠等）干扰或防止多占农田、支撑路堤或路堑以及隧道壁式挡土墙。扶壁间填土可增加
／１４～Ｈ／１２，扶壁与式、锚杆式、锚定板式和加筋土挡墙等。一般根据工程抗滑和抗倾覆能力。底板厚度可取Ｈ－３～０．６Ｈ；扶壁与挡土墙末端需要、土质情况、材料供应、施工技术等因素合理选择扶壁中心线间距Ｓ应取０．４Ｓ，并且不应小于２００ａｒｍ。墙身及墙踵挡土墙型式。本文主要对悬壁式挡土墙和扶壁式挡土距离不应小于０可作为三边固定的板用有限元方法进行优化设计。墙进行对比分析。４对比悬壁式挡土墙和扶壁式挡土墙在宣钢１５０ｔ转炉炼钢连铸工程中，挡土墙墙壁高本工程系宣钢１５０ｔ转炉炼钢连铸工程一挡土墙，挡．０ｍ以上选用扶壁式挡土墙。挡土墙墙壁板按规范可土墙总体长度大约１６００ｍ，其中挡土墙型式分为悬壁８．５ｍ，底板厚为０．７ｍ，墙壁受力钢筋配式挡土墙和扶壁式挡土墙两种。地震烈度： Ⅶ度，设计选厚度为０

悬臂和扶壁式挡墙讲解

悬臂式、扶壁式挡土墙1、引用文件《普通混凝土配合比设计规程》JGJ55-2011《普通混凝土拌合物性能试验方法标准》GB/T50080-2002《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009 《通用硅酸盐水泥》GB 175-2007《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2011 《水泥胶砂强度检验方法（ⅠSO 法）》GB/T17671-1999 《钢筋机械连接通用技术规程》JGJ107-2010 《公路工程质量检验评定标准》JTGF80/1-2004 2、施工准备 2.1概述悬臂式挡土墙由底板和固定在底板上的直墙构成，主要靠底板上的填土重量来维持稳定的挡土墙，主要由立壁、趾板及踵板三个钢筋混凝土构件组成。

悬臂式挡土墙构造简单，施工方便，能适应较松软的地基，墙高一般在6m-9m 之间。

面坡常用1：0.02～1：0.05斜坡，具体坡度值将根据立板的强度和刚度要求确定。

背坡可直立。

墙顶的最小厚度通常采用20～25cm 。

当墙高较高时，宜在立板下部将截面加厚。

踵板采用等厚,趾板端部厚度可减薄,但不小于0.30m 。

当墙高较大时，立壁下部的弯矩较大，钢筋与混凝土的用量剧增，此时建议采用扶壁式挡土墙。

扶壁式挡土墙，由底板、立板、扶壁组成。

立板常为等厚,间距常取墙高的1/3~1/2,厚度约为间距的1/8~1/6,但不小于0.3m 。

凸榫：为提高挡土墙抗滑稳定的能力，底板设置凸榫。

为使凸榫前的土体产生最大的被动土压力，墙后的主动土压力不因设凸榫而增大。

2.2作业条件钢管、木方、新型节能对称拉杆、2cm 厚泡沫板、3mm厚三合板、悬臂式挡土墙扶壁式挡土墙槽钢、模板等材料准备齐全。

钻孔灌注桩各种质量指标检验合格桩头进行截除，截除后的桩顶标高应符合设计要求，清理桩头并报检测单位进行检测。

2.3材料及机具主体材料为碎石、钢筋，应符合设计级配要求；选用的水泥、砂、及外加剂等原材料应符合设计要求，并按相关规定进行检验。

悬臂式和扶壁式挡土墙

悬臂式和扶壁式挡土墙在建筑和土木工程中，挡土墙是一种用于防止土壤和岩石滑坡或坍塌的结构。

挡土墙可以分为多种类型，包括重力式挡土墙、拱形挡土墙、钢板挡土墙、混凝土挡土墙和石材挡土墙等。

其中，悬臂式挡土墙和扶壁式挡土墙是两种常见的挡土墙类型。

1. 悬臂式挡土墙悬臂式挡土墙是一种将挡土墙悬在空中的结构形式，挡土墙前面的土壤受到上部结构的作用而得以支撑。

悬臂式挡土墙的支撑结构通常由一系列水平的，薄型的预应力混凝土梁构成，这些梁通过锚固在背墙上的钢筋进行悬挂。

悬臂式挡土墙的主要优点是结构简单，施工容易，还可以在地形较为陡峭的地区进行施工。

由于挡土墙前面的土壤只受到上部结构的支撑，因此需要更加严格的控制挡土墙的支撑结构的质量和施工过程中的安全性。

同时，由于悬臂式挡土墙所需的预应力混凝土梁需要在现场浇筑，因此在遇到极端气候条件的情况下，悬臂式挡土墙可能会受到一定的损坏。

2. 扶壁式挡土墙相比于悬臂式挡土墙，扶壁式挡土墙是一种更加坚固的结构，因为它的支撑结构是直接嵌入挡土墙前面的土壤中的。

扶壁式挡土墙需要先在挡土墙前面的土地上进行开挖，然后将支撑结构嵌入土壤之中，最后再进行挡土墙的施工。

扶壁式挡土墙的主要优点是结构坚固，可以用于防止挡土墙前面的土地发生滑坡或者结构坍塌。

与悬臂式挡土墙相比，扶壁式挡土墙所需的支撑结构量更大，需要更多的成本和物力投入。

此外，扶壁式挡土墙的建造也需要更多的时间和人力资源，需要更加严格的安全措施。

，悬臂式挡土墙和扶壁式挡土墙都是有效的挡土墙类型，它们在不同的情况下具有不同的优点和缺点。

在选择何种类型的挡土墙时，应该根据具体的工程需求和场地状况进行综合考虑，并且在施工过程中要严格遵守相应的安全规范，确保工程的施工和使用安全。

五种常见挡土墙类型汇总

三、扶壁式挡土墙
• 当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8~1.0h 设置一道扶壁，称为扶壁式挡土墙。 • 特点： 1、工程量小。 • 2、对地基承载力要求不高。 • 3.工艺较悬臂式复杂。 • 适用范围：地质条件差且墙高h>10m的重要工程。
四、锚杆式挡土墙
二、悬壁（臂）式挡土墙悬
• 臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。 • 特点： • 1、截面尺寸小。 • 2、施工方便。 • 3、对地基承载力要求不高。 • 4、工作面较大。 • 适用范围：地基土质差且墙高h>5m的重要工程。
一、重力式挡土墙
• 重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于 h<5m的低挡土墙。 • 特点： • 1、结构简单，施工方便。 • 2、施工工期短。 • 3、能就地取材。 • 4、对地基承载力要求高。 • 5、工程量大，沉降量大。 • 适用范围：墙高h< 5m且地基承载力较高地段。
人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。
• • • • • 锚杆挡土墙特点： 1、结构轻，柔性大。 2、工程量少，造价低。 3、施工工艺较复杂。适用范围：适用于地基承载力较低的重要工程，墙高可达27m。

悬臂式及护壁式挡土墙

• ２．按朗金理论计算 • ３．按第二破裂面理论计算 • 当墙踵下边缘与立板上边缘连线的倾角大于临界角，在墙后填土中将会出现第二破裂面，应按第二破裂面理论计算．
• 三．墙身内力计算 • １．立板内力 • 立板为固定在墙底版上的悬臂梁，主要承受墙后的自动土压力与地下水压力．墙前土，立板自重忽略，立板按受弯构件计算． • 由可变荷载效应控制的组合：
第二节悬臂式挡土墙的构造
• 悬臂式挡土墙是由立板和底版两部分组成. • 立板内侧竖直,外侧可呈1:0.02~1:0.05的斜坡,墙顶采用20~25CM的厚度. • 墙底版由墙踵板和墙趾板组成.墙底版一般水平设置.通常做成变厚度,底版顶面自与立板连接处向两侧倾斜. • 墙踵板长度由抗滑稳定性确定.厚度为墙高的 1/12~1/10,且不小于20~30CM. • 墙趾板长度由倾覆稳定性,基底应力和偏心距的条件确定,一般可取0.15~0.3B,其厚度与墙踵相同. • 底版宽度B由墙的整体稳定性确定.一般可取墙高H 的0.6~0.8倍. • 为提高挡土墙的抗滑稳定性,底版设置抗滑键.
a
立板
扶壁
墙趾板
墙踵板 a
第五节
• • • • • • • • • • •
扶壁式挡土墙的设计
悬臂式及扶壁式挡土墙相近,但它有自己的特点. 1.土压力计算同悬臂式挡土墙 2.内力计算 (1)立板的内力计算立板实为三边固定,一边自由的双向板.其上的荷载为水平方向上的土压力和水压力. 立板内力计算,上部按水平单向的连续梁计算，作用其上的均布荷载为水平方向土压力的平均值．下部可视为三边固定一边自由的双向板． 1)在上部为水平单向连续梁,以扶壁为支座,作用在他上的均布荷载为水平方向土压力的平均值. 2 跨中弯距 M中=Pil1/20. 2 扶壁处的端部固端弯矩: M端=Pil1/12. 扶壁处端截面产生最大的剪力: V端=Pil1/2. 2)板的下部分为三边固定上边缘自由的矩形板,在梯形荷载作用下,内力计算可查表,也可分别算出在均布和三角形布载作用下进行内力叠加

请阐述悬臂、扶壁式挡墙的优点和适用范围。

Cantilever retaining walls and counterfort retaining walls are two commonly used types of retaining walls in civil engineering. They both have their own advantages andspecific application ranges.悬臂挡墙是一种常见的挡土墙类型，其主要特点是仅在一侧受到水平地压力的支撑。

这种结构设计有许多优点和适用范围。

Firstly, one of the advantages of cantilever retainingwalls is that they have a simple design concept. Due to the absence of any additional supports on the front side, these walls require less construction materials compared to other types of retaining walls. This can result in cost savings during the construction process.悬臂式挡墙的优点之一是设计概念简单。

由于前侧没有额外的支撑，相比其他类型的挡土墙，这种结构所需的建筑材料较少，在施工过程中可以实现成本节约。

Secondly, cantilever retaining walls are known for their stability. The design incorporates a reinforced concrete base, which provides resistance against overturning and sliding forces. Additionally, these walls often feature a large footing at the base, giving them enhanced stability.悬臂式挡墙以其稳定性而闻名。

悬臂式和扶壁式挡土墙

２０１４年第２期（总第２４０期）
黑龙江交通科技
ＨＥＬＬＯＮＧＪＩＡＮＧＪＩＡＯＴＯＮＧＫＥＪ
Ｎｏ。２，２０１４
（ＳｕｍＮｏ．２４０）
悬臂式和扶壁式挡土墙
王刚
（黑龙江省伊哈公路工程有限公司）摘要：介绍『．悬臂式和扶壁式挡土墙。包括墙的最大高度、构造要求、设计荷载及计算。文献标识码：Ｃ文章编号：１００８— ３３８３（２０１４）０２— ００４４—０１
关键词：悬臂式；扶壁式；挡土墙中图分类号：Ｌ＿４１８．９
ｌ墙的最大高度（１）悬臂式挡土墙高度不宜大于６ｍ，墙顶宽度不应小于０．２ｍ。当墙高大于４ｍ时，宜在墙面板前加贴角。
（２）扶壁式挡土墙高度不宜大于１０ｍ，墙顶宽度不应小
【疆一
＾。（６＋ｌｏ）
丽一百一眦ｂ１Ｊ
．．．
ｂ＋ｌｏ
（１）
式中：为荷载产生的：水平土压应力，ｋＰａ；ｂ为荷载内边缘至面板的距离，ｍ；ｈ为墙背距路肩的垂直距离，ｍ；ｈ。为荷载换算土柱高，ｍ；／。为荷载换算宽度，ｍ。（２）在踵板上荷载产生的竖向土压力应按下列公式计算
［ａｒｃｌ－一ａｒｃａ＋一］（２）
一一 —
＿０
ｖ一
二一
２（日．＋日）

第二节悬臂式和扶壁式挡土墙

第二节悬臂式和扶壁式挡土墙
一、悬臂式和扶壁式挡土墙（它们都采用钢筋混凝土结构）1悬臂式挡土墙【图】
它是由立壁（墙面板）和墙底板（包括墙趾板和墙踵板）组成，具有三个悬臂：立壁、墙趾板和墙踵板。

2.扶壁式挡土墙【图】
它是由立壁（墙面板）墙趾板、墙踵板及扶肋组成。

【结合一些现场图片展示土钉墙的形式和施工过程：施工中的悬臂式挡土墙;
悬臂式挡土墙的应用；扶壁式挡土墙；涿州车站扶壁式挡土墙；扶壁式挡土墙侧面】二、卸荷板式挡土墙
——是折线型重力挡土墙的墙背在适当高度处，安装
一定长度的水平钢筋混凝土板，这个板将墙后填料分
为上下两部分，上部分的填料可作为强身重量、而下
部分由于该板的隔开，下墙压土力大大减小，故称该
板为卸荷板。

这种结构形式介于重力挡土墙和轻型挡土堵之
间，即兼具刚性墙和柔性墙两者的特点。

由于卸荷板
的影响，这种结构的培工量比重力式节省30%左
右，所以能节省工程投资。

凸舞。

浅谈市政道路中常见的挡土墙类型

浅谈市政道路中常见的挡土墙类型作者：蒋星来源：《建筑建材装饰》2014年第18期摘要：挡土墙是在目前市政工程中运用的越来越多，在工程中发挥着其不可替代的作用。

在市政道路工程中挡土墙最常见的有两种类型：普通重力式挡土墙和悬臂式和扶壁式挡土墙。

本文简要介绍了普通重力式挡土墙及扶壁式挡土墙的特点，以及这两种挡土墙的设计方法及注意事项。

关键字：普通重力式挡土墙；悬臂式挡土墙；设计方法及注意事项前言在市政道路工程建设中，挡土墙具有支承路基填土或驳岸土体，防止填土或土体变形失稳的作用。

此外，挡土墙还具有稳定路堤，减少土方工程量以及道路占地面积的作用。

在桥头高填方路段或者是需要土地资源有限，需要节约用地、减少拆迁或少占用地的路段通常就会考虑修建挡土墙。

挡土墙具有支撑、加固填土或路堤土体，防止其坍滑等功能，在市政道路路基工程的建设中，挡土墙一般被应用于稳定路堤以及桥梁两端的路基边坡等，通过挡土墙的应用，可以承受土体侧向土的压力。

当前我国国民经济水平得到了很大提高再加上当前基本建设的快速发展，挡土墙技术水平也随之得到了提高。

此外人们对于减少环境破坏、节约用地观念的不断加强，使得挡土墙在市政工程中的应用也更加的广泛。

1挡土墙的类型挡土墙的类型划分方法比较多，通常是按挡土墙的材料、结构形式、设置位置、设置地区等来进行划分，按结构形式的划分主要可以分为重力式挡土墙（包括衡重式挡土墙）、悬臂式挡土墙、扶壁式挡土墙、加筋土式挡土墙、锚定板式挡土墙、锚杆式挡土墙、土钉式墙等。

传统的砖、石或混凝土修建的重力式挡土墙，依靠墙身自重抵抗或平衡墙后填土产生的土压力，因其断面较大、刚度较大，在侧向土压力作用下仅能发生平移或转动，墙身挠曲变形很小，可以不计。

这种挡土墙可视为刚性挡土墙。

另一类挡土结构如基坑工程中常用的桩板式、悬臂式等轻型挡土墙，自重小、断面小、刚度小，在土压力作用下会发生挠曲变形，这类挡土墙称为柔性挡土墙。

下面主要简要介绍普通重力式挡土墙和悬臂式挡土墙两种形式：1.1普通重力式挡土墙我国有些地区有着十分丰富石料资源，就地取材较为方便，与此同时重力式挡土墙的施工方法比较简单，因而，在过去很长一段时间内，石砌的重力式挡土墙（如图1-1所示）是我国岩土工程中使用最为广泛的主要挡土墙。

挡土墙设计(最全)

挡土墙设计（最全）一、挡土墙概述二、挡土墙类型及特点1. 重力式挡土墙（2）混凝土挡土墙：采用现浇或预制混凝土构件，强度高，适用于各种地质条件。

2. 悬臂式挡土墙悬臂式挡土墙由立壁、底板和悬臂三部分组成，通过悬臂承受土压力。

适用于高度较大、地质条件较差的场合。

3. 扶壁式挡土墙扶壁式挡土墙在悬臂式挡土墙的基础上，增加了扶壁结构，提高了挡土墙的稳定性。

适用于高度较大、地质条件较差的场合。

4. 钢板桩挡土墙三、挡土墙设计要点1. 土压力计算在设计挡土墙时，要准确计算土压力。

土压力分为主动土压力、被动土压力和静止土压力，应根据实际情况选择合适的计算方法。

2. 确定挡土墙尺寸根据土压力计算结果，确定挡土墙的尺寸，包括墙身高度、底板宽度、立壁厚度等。

3. 材料选择根据工程需求和地质条件，选择合适的挡土墙材料。

常见的材料有混凝土、砖、石、钢材等。

4. 稳定性分析对挡土墙进行稳定性分析，包括抗滑稳定性、抗倾覆稳定性和地基承载力验算。

5. 细部构造设计考虑排水设施、伸缩缝、沉降缝等细部构造，确保挡土墙的使用寿命和安全性。

四、挡土墙施工注意事项1. 施工前应进行详细的地质勘察，了解地形地貌、土壤性质等条件。

2. 施工过程中，严格遵循设计图纸和施工规范，确保工程质量。

3. 加强施工现场安全管理，预防安全事故发生。

4. 施工完成后，对挡土墙进行验收，确保其满足设计要求。

五、挡土墙维护与监测1. 定期检查挡土墙在使用过程中，应定期进行外观检查，观察是否有裂缝、沉降、位移等现象。

一旦发现问题，要及时进行处理。

2. 维护措施针对检查出的问题，采取相应的维护措施，如修补裂缝、加固结构、清理排水系统等，确保挡土墙的稳定性和安全性。

3. 监测手段安装监测设备，对挡土墙的变形、土压力、地下水位等进行实时监测，以便及时发现潜在风险。

六、挡土墙设计与环境和谐1. 美观性在设计挡土墙时，考虑其与周围环境的协调性，采用合适的材料和造型，使挡土墙成为一道亮丽的风景线。

悬臂式和扶壁式挡土墙

第五节悬臂式和扶壁式挡土墙一、概述悬臂式挡土墙的一般形式如图10-36所示，它是由立壁（墙面板）和墙底板（包括墙趾板和墙踵板）组成，呈倒“T”字形，具有三个悬臂，即立壁、墙趾板和墙踵板。

扶壁式挡土墙由墙面板（立壁）、墙趾板、墙踵板及扶肋（扶壁）组成，如图10-37所示。

扶肋把立壁同墙踵板连接起来，起加劲的作用，以改善立壁和墙踵板的受力条件，提高结构的刚度和整体性，减小立壁的变形。

它们适用于缺乏石料的地区。

由于墙踵板的施工条件，一般用于填方路段做路肩墙或路堤墙使用。

悬臂式挡土墙高度不宜大于6m，当墙高大于4m时，宜在墙面板前加肋。

扶壁式挡土墙宜整体灌注，也可采用拼装，但拼装式扶壁挡土墙不宜在地质不良地段和地震烈度大于或等于八度的地区使用。

悬臂式和扶壁式挡土墙的结构稳定性是依靠墙身自重和墙踵板上方填土的重力来保证的，而且墙趾板的设置也显著地增大了挡土墙的抗倾覆稳定性并大大减小了基底接触应力。

图10-36悬臂式挡土墙它们的主要特点是构造简单、施工方便，墙身断面较小，自身质量轻，可以较好地发挥材料的强度性能，能适应承载力较低的地基。

但是需耗用一定数量的钢材和水泥，特别是墙高较大时，钢材用量急剧增加，影响其经济性能。

二、土压力计算（一）库伦土压力法悬臂式和扶壁式挡土墙土压力一般可采用库伦土压力理论计算，特别是填土表面为折线或有局部荷载作用时。

由于假想墙背AC的倾角较大，当墙身向外移动，土体达到主动极限平衡状态时，往往会产生第二破裂面DC，如图10-38所示。

若不出现第二破裂面则按一般库伦理论计算作用于假想墙背AC上的土压力，此时墙背摩擦角d = j。

若出现第二破裂面则应按第二破裂面法来计算土压力。

立壁计算时，应以立壁的实际墙背为计算墙背进行土压力计算，并假定立壁及填土间的摩擦角d = 0。

当验算地基承载力、稳定性、墙底板截面内力时，以假想墙背AC（或第二破裂面DC）为计算墙背来计算土压力，将计算墙背及实际墙背间的土体重力作为计算墙体的一部分。

五种常见挡土墙类型

五种常见挡土墙类型在建筑和土木工程领域，挡土墙是一种重要的结构，用于支撑和防止土体或岩石的坍塌，保持边坡的稳定性。

下面就为您介绍五种常见的挡土墙类型。

一、重力式挡土墙重力式挡土墙是依靠自身的重力来抵抗土压力的。

它通常由块石、混凝土或毛石等材料砌筑而成。

这种挡土墙的优点是结构简单、施工方便、成本较低。

由于其依靠自身重量维持稳定，所以体积相对较大，适用于地基承载力较好、墙高不大且石料丰富的地区。

重力式挡土墙的墙面可以是直立的，也可以是倾斜的。

直立式墙面节省用地，但土压力较大；倾斜式墙面则能减小土压力，但占地面积会相应增加。

在设计重力式挡土墙时，需要考虑墙体的稳定性、基底的承载力以及墙身的强度等因素。

二、悬臂式挡土墙悬臂式挡土墙由立壁、趾板和踵板三个部分组成，就像一个伸出的悬臂。

立壁承受土压力，趾板和踵板则分别位于墙的前端和后端，起到平衡和稳定的作用。

这种挡土墙的优点是结构轻巧、截面尺寸小，能够节省材料。

但它对钢筋和混凝土的用量要求较高，施工难度相对较大。

悬臂式挡土墙适用于墙高较大、地基承载力较低的情况。

在设计悬臂式挡土墙时，要精确计算立壁和底板的内力，合理配置钢筋，以确保墙体的强度和稳定性。

三、扶壁式挡土墙扶壁式挡土墙可以看作是悬臂式挡土墙的改进型，它在悬臂式挡土墙的基础上，每隔一定距离增设扶壁，以增强墙体的稳定性和抗变形能力。

扶壁式挡土墙的优点是能够承受较大的土压力，适用于更高的墙体。

由于扶壁的存在，墙体的整体性更好，但其施工工艺相对复杂，成本也较高。

在实际工程中，扶壁式挡土墙常用于填方路段、高填方桥台等部位。

四、锚杆式挡土墙锚杆式挡土墙是由锚杆、肋柱和挡板组成的支挡结构。

锚杆锚固在稳定的地层中，通过锚杆的抗拔力来平衡土压力，肋柱和挡板则起到支撑和防护的作用。

这种挡土墙的优点是结构自重轻、节约占地、施工方便，能够适应各种复杂的地形和地质条件。

但锚杆的施工质量要求较高，需要专业的设备和技术。

锚杆式挡土墙适用于高陡边坡、岩石地层等情况，常用于公路、铁路的边坡防护工程。

悬臂式和扶壁式挡土墙

悬臂式和扶壁式挡土墙悬臂式和扶壁式挡土墙悬臂式和扶壁式挡土墙是在土木工程中常用的两种支挡结构，用于稳定边坡和抵抗土体的水平推力。

本文将详细介绍悬臂式和扶壁式挡土墙的定义、结构、设计、施工以及应用。

1. 悬臂式挡土墙悬臂式挡土墙是由一直立坡脚下的梁杆、悬臂梁、锚杆及挡土墙体等组成的结构。

其结构特点包括：1.1 梁杆：悬挂在上部结构一个或多个点上，支撑挡土墙的悬殊荷载；1.2 悬臂梁：悬挂在梁杆上，用以支撑挡土墙体及抵抗土体的水平推力；1.3 锚杆：锚固在梁杆或悬臂梁上，用以稳定整个悬挂结构；1.4 挡土墙体：由混凝土或砖石等材料建造的挡土墙，具有抵抗土体水平推力和保护悬挂结构的作用。

2. 扶壁式挡土墙扶壁式挡土墙是由墙体、地脚、锚杆以及挡土墙面等部分组成的结构。

其结构特点包括：2.1 墙体：通常由混凝土建造而成，负责支撑土体及抵抗土体的水平推力；2.2 地脚：位于墙体底部，用以增加挡土墙的稳定性；2.3 锚杆：通过将锚杆固定在墙体内部混凝土中，在地下锚固点与墙体之间产生摩擦力，从而增加墙体的稳定性；2.4 挡土墙面：墙体外侧面与土体接触，起到抵抗土体水平推力的作用。

3. 悬臂式和扶壁式挡土墙的设计与施工3.1 设计要点- 土体力学特性的确定；- 边坡稳定性分析；- 挡土墙结构类型的选择；- 挡土墙结构参数的确定。

3.2 施工要点- 土方开挖；- 基础处理；- 挡土墙结构施工；- 锚杆安装；- 挡土墙面保护。

4. 悬臂式和扶壁式挡土墙的应用领域悬臂式和扶壁式挡土墙广泛应用于以下领域：- 建筑工程中的土方工程；- 水利工程中的堤防工程；- 道路和铁路工程中的边坡工程；- 市政工程中的平整地建设等。

附件：- 设计图纸；- 结构计算书；- 施工图。

法律名词及注释：- 土木工程：指以土为基础材料，运用力学知识和工程力学原理，经济和合理地设计、施工、管理和保修土坝、土堤、土石坝、挡土墙和土石结构等的一门工程学科。
