筏板基础平面放线
农村盖房基础怎么放线?

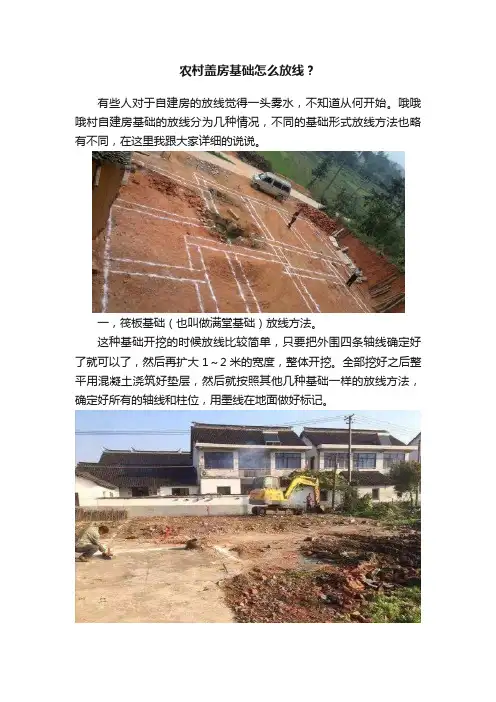

农村盖房基础怎么放线?有些人对于自建房的放线觉得一头雾水,不知道从何开始。
哦哦哦村自建房基础的放线分为几种情况,不同的基础形式放线方法也略有不同,在这里我跟大家详细的说说。
一,筏板基础(也叫做满堂基础)放线方法。
这种基础开挖的时候放线比较简单,只要把外围四条轴线确定好了就可以了,然后再扩大1~2米的宽度,整体开挖。
全部挖好之后整平用混凝土浇筑好垫层,然后就按照其他几种基础一样的放线方法,确定好所有的轴线和柱位,用墨线在地面做好标记。
二,筏板基础以外所有基础形式的放线方法。
一般来说这些基础在开挖之前,就要把所有的轴线都放出来了。
这里我详细的跟大家说说怎么样的一个操作过程,让大家心里有个比较具体的大致流程。
1,确定一条基准线。
基准线就是房屋的朝向线,这条线都是风水先生确定的而且不能改变。
对于有些统一开发的地方来说,这条线就是所有房子的红线,也是不能改动的基准线。
2,基准线确定好之后,根据房主的要求,整体平移到合适位置,这就得到了我们所需要的第一条轴线。
然后再找到垂直方向第二条边线位置(比如说离隔壁房两米宽,或者顺着路边或者是宅基地的边线),找好了这条大概线,利用水平仪或者勾股定理,拉出来最接近房主要求的一条线,这就是我们第二条轴线。
3,确定好第二条轴线之后,剩下的就比较简单了,按照图纸的尺寸,把外围的四条轴线全部定好。
接下来就可以定位其他几条轴线了,其他轴线相对就比较简单,只要用卷尺量出来做好标记就可以了。
4,所有的轴线柱位定好之后,我们就可以根据每个柱位基坑大小,用石灰标记要开挖的基坑位置。
这里需要提醒一下大家,一定要注意轴线并不是中心线,很多时候我们经常就把轴线当成了中心,最后才发现搞错导致柱子偏位。
总体来说,基础的放线方法在找好基准线之后,第二条边线比较重要,因为这条边线不是很确定的,要跟着屋主的意愿进行调整。
当然之后的事情就变得比较简单了,全部线放好之后,延伸到比较固定的位置做好标记,方便后期不定时的复线校准。
作为工程师,在施工中不会放线怎么行?老师傅教你基础放线

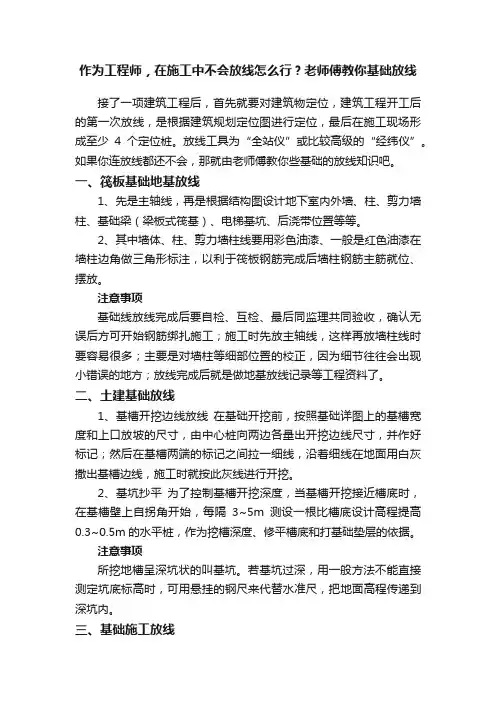

作为工程师,在施工中不会放线怎么行?老师傅教你基础放线接了一项建筑工程后,首先就要对建筑物定位,建筑工程开工后的第一次放线,是根据建筑规划定位图进行定位,最后在施工现场形成至少4个定位桩。
放线工具为“全站仪”或比较高级的“经纬仪”。
如果你连放线都还不会,那就由老师傅教你些基础的放线知识吧。
一、筏板基础地基放线1、先是主轴线,再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁(梁板式筏基)、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做三角形标注,以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
注意事项基础线放线完成后要自检、互检、最后同监理共同验收,确认无误后方可开始钢筋绑扎施工;施工时先放主轴线,这样再放墙柱线时要容易很多;主要是对墙柱等细部位置的校正,因为细节往往会出现小错误的地方;放线完成后就是做地基放线记录等工程资料了。
二、土建基础放线1、基槽开挖边线放线在基础开挖前,按照基础详图上的基槽宽度和上口放坡的尺寸,由中心桩向两边各量出开挖边线尺寸,并作好标记;然后在基槽两端的标记之间拉一细线,沿着细线在地面用白灰撒出基槽边线,施工时就按此灰线进行开挖。
2、基坑抄平为了控制基槽开挖深度,当基槽开挖接近槽底时,在基槽壁上自拐角开始,每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩,作为挖槽深度、修平槽底和打基础垫层的依据。
注意事项所挖地槽呈深坑状的叫基坑。
若基坑过深,用一般方法不能直接测定坑底标高时,可用悬挂的钢尺来代替水准尺,把地面高程传递到深坑内。
三、基础施工放线1.垫层中线的测设在基础垫层打好后,根据龙门板上的轴线钉或轴线控制桩,用经纬仪或用拉绳挂锤球的方法,把轴线投测到垫层面上,并用墨线弹出墙中心线和基础边线,作为砌筑基础的依据,由于整个墙身砌筑均以此线为准,所以要进行严格校核。
2.垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线,或在槽底打入小木桩进行控制。
建筑施工基础放线和楼面放线是怎样进行的?

建筑施工基础放线和楼面放线是怎样进行的?定位放线→基槽开挖放线→基础垫层放线→基础放线→地下室主体放线→楼面主体放线→楼面二次结构放线→建筑装修放线一、基础测量放线1、根据楼号角点坐标,结合外墙墙体厚度、保温厚度在图纸计算出相应的轴线位置关系,一般每个楼至少给定三个角点且至少有一条通轴,在基槽土方开挖前利用全站仪引测轴线桩石灰撒开挖边坡。
2、垫层及混凝土底板浇筑完初凝后根据槽(坑)边所钉轴线控制桩,利用经纬仪将主控轴线(第一步引测的通轴)投测至基坑作业面内然后进行经纬仪规方无误后,按照各轴线从左向右、左下向上顺序累计加至各轴提前写在轴线上方,便可利用大钢尺快速测设出各轴线、边界线、墙宽线、模板控制线等,用墨线弹出。
±0.000以下轴线投测见下图。
有时为了方便放线,一般应测设某交叉轴线1m控制线,作为后期内控点设置。
内控点设置不少于3个并及时标识压盖保护。
二、楼面各层测量放线1、楼层结构施工中采用内控法由激光铅垂仪向上传递轴线或控制线。
2、主控点垂直投测时在首层地板上内控点位置做出各内控点。
内控点预埋件的钢筋与顶板上下附加筋焊接,确保控制点的稳固。
然后利用激光垂准仪安放在平台上,对中整平后向上投射垂直激光束。
见下图。
在每层顶板垂直投测点处预留放线孔上口尺寸为不大于200*200mm,下口为150*150mm测量洞,在作业面上用光靶接收确定主控点,并在孔边划出十字线标记出激光接收点。
见下图。
1)作业楼层放线:将经纬仪架设投测点位置,对准另一个投测点,进行打点,弹出第一条主控线,旋转90°后打出另外一条主轴控制线,经过校核规方无误后,进行平面放线。
首先用钢尺把轴线控制线进行分线,测设出其它轴线控制线,再测设细部的墙、柱、梁、门窗洞口线。
放线完毕,测量验线员进行复核,之后报请监理工程师验线合格后方可进入下道工序。
2)投测精度要求转换控制网精度要求:测量技术指标及限差规定为测回数1测回,测角中偏差±8″。
筏板基础地基放线

筏板基础地基怎样放线可以说点现场施工的放线经验:1、先是主轴线(横向和纵向控制线)、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁(梁板式筏基)、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注,以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收,确认无误后方可开始钢筋绑扎施工。
施工时先放主轴线,这样再放墙柱线时要容易很多。
主要是对墙柱等细部位置的校正,因为细节往往会出现小错误的地方。
放线完成后就是做地基放线记录等工程资料了。
土建基础怎么放线基槽开挖边线放线与基坑抄平1.基槽开挖边线放线在基础开挖前,按照基础详图上的基槽宽度和上口放坡的尺寸,由中心桩向两边各量出开挖边线尺寸,并作好标记;然后在基槽两端的标记之间拉一细线,沿着细线在地面用白灰撒出基槽边线,施工时就按此灰线进行开挖。
2.基坑抄平为了控制基槽开挖深度,当基槽开挖接近槽底时,在基槽壁上自拐角开始,每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩,作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
如图9.9所示,槽底设计高程为-1.700m,欲测设比槽底设计高程高0.500m的水平桩,首先在地面适当地方安置水准仪,立水准尺于±0标志或龙门板顶面上,读取后视读数为0.774m,求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动,直至水准仪水平视线读数为1.974m时,沿尺子底面在槽壁打一小木桩,即为要测设的水平桩。
图9.9 为砌筑建筑物基础,所挖地槽呈深坑状的叫基坑。
若基坑过深,用一般方法不能直接测定坑底标高时,可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
9.3.2 基础施工放线基础施工包括垫层和基础墙的施工。
筏板基础施工

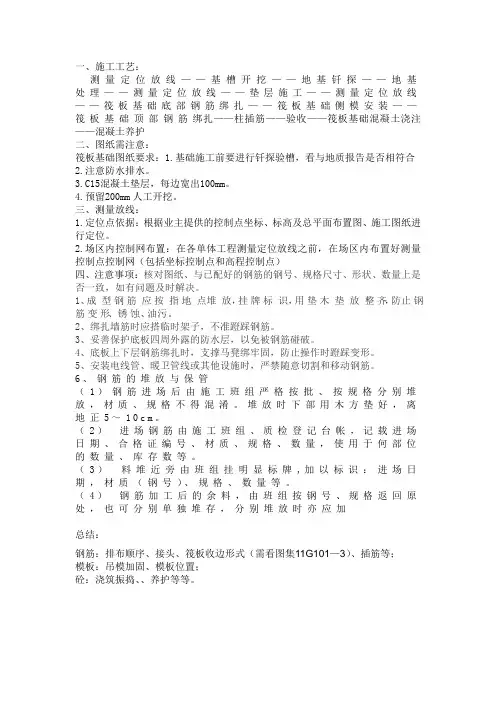

一、施工工艺:测量定位放线——基槽开挖——地基钎探——地基处理——测量定位放线——垫层施工——测量定位放线——筏板基础底部钢筋绑扎——筏板基础侧模安装——筏板基础顶部钢筋绑扎——柱插筋——验收——筏板基础混凝土浇注——混凝土养护二、图纸需注意:筏板基础图纸要求:1.基础施工前要进行钎探验槽,看与地质报告是否相符合2.注意防水排水。
3.C15混凝土垫层,每边宽出100mm。
4.预留200mm人工开挖。
三、测量放线:1.定位点依据:根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。
2.场区内控制网布置:在各单体工程测量定位放线之前,在场区内布置好测量控制点控制网(包括坐标控制点和高程控制点)四、注意事项:核对图纸、与已配好的钢筋的钢号、规格尺寸、形状、数量上是否一致,如有问题及时解决。
1、成型钢筋应按指地点堆放,挂牌标识,用垫木垫放整齐,防止钢筋变形、锈蚀、油污。
2、绑扎墙筋时应搭临时架子,不准蹬踩钢筋。
3、妥善保护底板四周外露的防水层,以免被钢筋碰破。
4、底板上下层钢筋绑扎时,支撑马凳绑牢固,防止操作时蹬踩变形。
5、安装电线管、暖卫管线或其他设施时,严禁随意切割和移动钢筋。
6、钢筋的堆放与保管(1)钢筋进场后由施工班组严格按批、按规格分别堆放,材质、规格不得混淆。
堆放时下部用木方垫好,离地正5~10c m。
(2)进场钢筋由施工班组、质检登记台帐,记载进场日期、合格证编号、材质、规格、数量,使用于何部位的数量、库存数等。
(3)料堆近旁由班组挂明显标牌,加以标识:进场日期,材质(钢号)、规格、数量等。
(4)钢筋加工后的余料,由班组按钢号、规格返回原处,也可分别单独堆存,分别堆放时亦应加总结:钢筋:排布顺序、接头、筏板收边形式(需看图集11G101—3)、插筋等;模板:吊模加固、模板位置;砼:浇筑振捣、、养护等等。
(完整版)筏板基础基础施工工艺

一、施工工艺流程测量定位放线→垫层施工→测量定位放线→筏板基础钢筋绑扎→筏板基础侧模安装→柱插筋→验收→筏板基础混凝土浇注→混凝土养护防雷接地应随着筏板基础施工随着进行。
二.主要分项工程施工方案1、测量定位放线1.1定位点依据:根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。
1.2场区内控制网布置:在各单体工程测量定位放线之前,在场区内布置好测量控制点控制网(包括坐标控制点和高程控制点)。
1.3测量工具:1.3.1场区内坐标控制点和高程控制点设置采用全站仪进行;1.3.2建筑物坐标点定位采用全站仪进行;1.3.3建筑物高程控制点设置采用水准仪进行;1.3.4建筑物轴线定位采用经纬仪进行;1.3.5其他辅助工具:50m钢尺、木桩、钢筋桩、墨斗、油漆等等。
1.4.建筑物轴线定位:根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位,其他相应线采用钢尺进行排尺。
1.5.建筑物标高测量:根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。
2、模板工程2.1材料选择模板采用δ=18mm厚九夹板制作加工,采用60×90mm木方模板背楞,木方间距不得超过200mm。
对拉螺栓杆采用φ14圆钢制作,两端丝扣长度不得小于150mm。
模板钢管支撑系统中钢管为φ48×3.5。
2.2模板安装2.2.1筏板基础侧壁模板筏板基础侧模支设示意图2.3模板拆除筏板基础侧模应待浇筑完毕3d后方可松动对拉螺栓和拆除钢管三角支撑体系,7d后方可拆除基础侧模。
待模板拆除完后应及时将对拉螺杆抽出或切割。
三、钢筋工程3.1钢筋加工制作3.1.1.进场钢筋应按级别、种类和直径分类架空堆放,不得直接放置在地上,以免锈蚀和油污,进场钢筋应有出厂质量合格证明,并及时抽样进行复检,复检合格后方可进行加工。
3.1.2.钢筋加工应先按图纸设计要求及《09G101-2》图集、《09G101-3》图集、《06G101-1》图集、《04G101-3》图集和《03G101-1》图集进行翻样,然后经相关部门核认后开始加工。
筏板基础的施工方案

筏板基础的施工方案1. 引言筏板基础是一种常用的基础工程施工方案,用于承载建筑物或其他重型结构。
本文档将介绍筏板基础施工方案的详细步骤和注意事项。
2. 施工材料准备在进行筏板基础施工之前,需要准备以下材料和工具:•混凝土:按照设计要求准备合适强度的混凝土原材料。
•钢筋:根据设计规范准备所需直径和长度的钢筋。
•预应力钢束:如果设计要求使用预应力筏板基础,则需要准备预应力钢束。
•剥离剂:用于防止混凝土与地基之间的黏结。
•抗渗剂:用于提高筏板基础的防水性能。
•基础施工设备:如混凝土搅拌机、振动器、测量工具等。
3. 筏板基础施工步骤3.1 地基准备在进行筏板基础施工前,首先需要对地基进行准备。
具体步骤如下:1.清理地表:将地表上的杂物、碎石等清理干净,保证基础施工的平整度。
2.基础标高标定:根据设计要求,在地基上标定筏板基础的标高位置。
3.2 基础定位和布线在地基准备完毕后,需要进行基础的定位和布线工作。
具体步骤如下:1.根据施工图纸和设计要求,将筏板基础的外缘定位于地基上。
2.使用墨线和测量工具进行精确的基础布线。
3.3 钢筋和预应力钢束的安装完成基础定位和布线后,需要进行钢筋和预应力钢束的安装。
具体步骤如下:1.根据设计要求,在筏板基础的预留孔和槽中放置钢筋和预应力钢束。
2.使用扎钢丝和钢筋连接件将钢筋和预应力钢束固定在位,确保其符合设计要求。
3.4 筏板模板的安装在完成钢筋和预应力钢束的安装后,需要进行筏板模板的安装工作。
具体步骤如下:1.根据施工图纸和设计要求,制作合适尺寸的模板木板。
2.将模板木板安放在钢筋和预应力钢束上,并使用钉子或螺栓将其固定。
3.5 浇筑混凝土完成筏板模板的安装后,可以进行混凝土的浇筑工作。
具体步骤如下:1.使用混凝土搅拌机将预先准备好的混凝土原料搅拌成均匀的混凝土。
2.将混凝土从模板的一侧倒入,并使用振动器进行混凝土的均匀浇筑和振实。
3.6 养护和后续处理完成混凝土的浇筑后,需要进行养护和后续处理工作。
平板型筏板施工流程

平板型筏板施工流程一、施工准备在开始施工之前,需要进行全面的施工准备工作。
这包括对施工图纸的熟悉,对施工环境的调查,对施工材料的采购,以及对施工设备的检查和调试。
同时,还需要对施工人员进行技术交底,确保他们了解施工要求和安全操作规程。
二、测量放线在施工前,需要进行精确的测量放线工作。
根据施工图纸,确定平板型筏板的平面位置和标高,并在施工现场进行标记。
同时,还需要建立测量控制网,以确保施工精度。
三、垫层浇筑在平板型筏板施工前,需要先浇筑垫层。
垫层的作用是找平地面,并为筏板提供平整的基面。
垫层浇筑时应控制好标高和平整度,确保筏板施工的基础坚实。
四、钢筋绑扎垫层浇筑完成后,需要进行钢筋绑扎工作。
根据设计要求,选择合适的钢筋规格和数量,并进行精确的钢筋加工和绑扎。
钢筋绑扎应严格遵守相关规范,确保钢筋的位置、间距和数量符合设计要求。
五、模板安装钢筋绑扎完成后,需要进行模板安装。
选择合适的模板材料,并根据筏板的形状和尺寸进行模板加工和安装。
模板安装应保证其稳定性和平整度,防止在浇筑混凝土时发生漏浆或变形。
六、混凝土浇筑模板安装完成后,开始浇筑混凝土。
混凝土的配合比和坍落度应符合设计要求,浇筑时应分层进行,并控制好每层的厚度和振捣时间。
混凝土浇筑完成后,应进行表面抹平,确保筏板的平整度。
七、养护与拆模混凝土浇筑完成后,需要进行养护和拆模工作。
根据混凝土的强度增长情况,确定合理的养护时间和拆模时间。
在养护期间,应保持混凝土表面的湿润,防止开裂。
拆模时应遵守操作规程,避免损坏混凝土结构。
八、质量检测在施工过程中,应对各道工序进行质量检测。
检测内容包括垫层的平整度、钢筋的位置和间距、模板的稳定性和平整度、混凝土的强度和外观质量等。
发现问题应及时处理,确保施工质量符合设计要求。
九、验收与交付平板型筏板施工完成后,应进行验收和交付工作。
验收时应对平板型筏板的平面尺寸、标高、平整度和外观质量等进行全面检查。
验收合格后,将筏板移交给相关部门进行使用或下一道工序的施工。
建筑物放线、基础施工放线、主体施工放线详解

建筑物放线、基础施工放线、主体施工放线详解施工放线大致可以分三个阶段:建筑物定位(放线)、基础施工(放线)和主体施工(放线)。
一、建筑物定位房屋建筑工程开工后的第一次放线,建筑物定位参加的人员是:城市规划部门(下属的测量队)及施工单位的测量人员,根据建筑规划定位图(总平面图)进行定位,最后在施工现场形成(至少)4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线建筑物定位桩设定后,由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证),最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线),所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后,由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。
基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上,防止轴线定位桩破坏了,用来补救。
三、主体施工放线基础工程施工出正负零后,紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上,在建筑物的施工层面上弹出轴线,再根据轴线放出柱子、墙体等边线等,每层如此,直至主体封顶。
施工测量前置工作:(1)进场后首先对甲方提供施工定位图进行图上复核,并与业主办理控制点的交接手续,以确保设计图纸的正确。
其次,与甲方一道对现场的坐标点和水准点进行交接验收,发现误差过大时应与甲方或设计院共同商议处理方法,经确认后方可正式定位。
(2)现场建立控制坐标网和水准参照点。
水准参照点需由永久水准点引入,永久水准点设置在距建筑物附处稳定、可靠的土层内,水准点应采取保护措施,确保水准点不被破坏。
(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏,单位工程数量多,为实施有效测量控制,开工初在场区内设置由二~四个桩位形成的导线控制网(场区四周边及中间高处各布一点,保证通视即可),场区控制网是单位工程轴网设置的依据,它是建筑物平面控制的上一级控制。
筏形基础施工方案及操作要点

筏形基础施工方案及操作要点一、施工流程1、筏形基础施工工艺流程:测量、放线及基坑土方开挖→浇筑热层混凝土→绑孔钢筋→支设模板→隐检→浇筑筏板基础混凝上→筏板混凝土养护2.施工操作要点(1)基坑开挖1)按设计施工图放好轴线和基坑开挖边线后进行基坑土方开挖;如有地下水,应采纳人工降低地下水位至基坑底50cm以下部位,以保证在无水的情况下进行土方开挖和基础结构施工。
2)基坑土方开挖应注意保持基坑底土的原状结构,如采纳机械开挖时,基坑底面以上留20~40cm厚土层,采纳人工挖除和修整,避开超挖或破坏基土。
如局部有孱弱土层或超挖,应进行换填并夯实。
基坑开挖应连续进行,如基坑挖好后不能立刻进行下一道工序,应在基底以上留置15~20cm厚一层土不挖,待下道工序施工时再挖至设计基坑底标高,以免基土被扰动。
(2)基础垫层施工:基坑土方开挖至设计标高,阅历槽合格后,即可采纳C15混凝土浇筑垫层。
若底板有防水要求,应待底板混凝土达到25%以上强度后再进行底板防水层施工;防水层施工完毕,应浇筑肯定厚底的混凝土保护层,以避开进行钢筋安装绑扎时防水层受到破坏。
(3)筏板钢筋绑扎、模板安装:按设计图纸要求绑扎基础底板和梁钢筋,并插好墙、柱及其他预留钢筋,然后安装梁、柱、墙侧模。
(4)筏板基础底板混凝土施工1)筏板钢筋及模板安装完毕并检查无误,并清除模内泥土、垃圾、杂物及积水之后,即可进行筏板基础底板混凝土浇筑;混凝土应一次连续浇筑完成。
2)当筏板基础长度过长(40m以上)时,往往在中部位置留设贯穿后浇带或膨胀加强带,以避开显现温度收缩裂缝。
对于超厚的筏形基础,应充分考虑实行降低水泥水化热和浇筑入模温度的措施,以避开显现过大温度收缩效应,导致基础底板开裂。
3)浇筑混凝土时,应常常察看模板、钢筋、预埋件、预留孔洞和管道,若有偏位、变形的情况,应先停止浇筑,适时矫正好后再连续浇筑,确保在混凝土初凝前处理好。
二、施工方案(一)钢筋工程1、施工准备(1)钢筋绑扎前,核对猾加工料表是否正确,并检查有无锈蚀现象,除锈后再运至施工部位。
施工测量:基础底板放线

施工测量:基础底板放线
防水保护层做完后,在上人不留痕迹时,用经纬仪向保护层上投测轴线控制线,并做闭合校测,精度合格后,根据控制线和基础图,用钢尺测出细部轴线,并用墨斗弹出墙边线、轴线、门窗洞口线、柱身节点线、楼梯生根线等基础施工所需各种线。
用钢尺量距时,前后尺手动作配合要齐,拉力采用标准拉力50N,对点、读数、划点及时准确。
弹线时墨量适中粗细适中,墨线宽度应小于1mm,弹线长度不超过4m弹线误差不超过2mm。
对复杂的地方用红漆标识,如柱身节点、轴线标号等,便于施工人员一目了然,放完后,经自检互检合格后,提请监理单位验线,并办理交接检手续进行下道工序施工。
1。
A-4# 002 基础筏板放线图

用水准仪后视G1点上反1.000m,测得+1.000m线下反-10.500m,测得基础筏板顶 标高确定 方 法说明 标高-9.500m.
测量仪器 名 称及编号
J2-JDE经纬仪(编号102449),NAL232水准仪(编号1904025),天津雄狮钢尺等
放线依据及成 果
复测结果
1、标高已按施工图纸、测量方案引测方法正确,标高传递准确,基础筏板顶 标高-9.500m.误差+2mm,90度角中误差2”精度合格。2、各细部轴线间几何相对精 度最大偏差±2mm,90度角中误差2”精度合格,符合设计及施工规范要求.
备注
监理(建设)单位 参 加 人 员
施工单位
ห้องสมุดไป่ตู้
项目技术负责人
质检员
施测人
复测人
表C 2 - 2 - 2
基槽及各层放线测量及复测记录
C2-2-002
日期: 2012年 4 月8 日
工程名称
XXXXXXXX改造项目(A 区)A-4#楼
工程部位
XXXXXXXX1~21轴/A~P轴(-10.700m~-9.500m)
轴线定位方法 用经纬仪架控制点1对控制点2定位,D轴北1.000m主控制线,再从点1转90°对3点 说明 定位,南北向控制线,用钢尺丈量其他轴线,并作闭合测量。
建筑工程基础放线放样技巧

一、筏板基础地基怎样放线可以说点现场施工的放线经验:1、先是主轴线(横向和纵向控制线)、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁(梁板式筏基)、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆,一般是红色油漆在墙柱边角做“三角形”标注,以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
应该注意的是基础线放线完成后要自检、互检,最后同监理共同验收,确认无误后方可开始钢筋绑扎施工。
施工时先放主轴线,这样再放墙柱线时要容易很多。
主要是对墙柱等细部位置的校正,因为细节往往会出现小错误的地方。
放线完成后就是做地基放线记录等工程资料了。
二、土建基础怎么放线基槽开挖边线放线与基坑抄平1、基槽开挖边线放线在基础开挖前,按照基础详图上的基槽宽度和上口放坡的尺寸,由中心桩向两边各量出开挖边线尺寸,并作好标记;然后在基槽两端的标记之间拉一细线,沿着细线在地面用白灰撒出基槽边线,施工时就按此灰线进行开挖。
2、基坑抄平为了控制基槽开挖深度,当基槽开挖接近槽底时,在基槽壁上自拐角开始,每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩,作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
例:槽底设计高程为-1.700m,欲测设比槽底设计高程高0.500m的水平桩,首先在地面适当地方安置水准仪,立水准尺于±0标志或龙门板顶面上,读取后视读数为0.774m,求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动,直至水准仪水平视线读数为1.974m时,沿尺子底面在槽壁打一小木桩,即为要测设的水平桩。
砌筑建筑物基础,所挖地槽呈深坑状的叫基坑。
若基坑过深,用一般方法不能直接测定坑底标高时,可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
基础施工放线基础施工包括垫层和基础墙的施工。
基础筏板放线

基础筏板放线放线是施工员一项最基本的任务。
基础垫层浇筑完成以后,如果不做防水,那么紧接着就该放线了。
一、准备工作:放线以前,首先要再检查一遍引出去的定位桩是否完好。
虽然我们尽力保护,但有时仍会被铲车、小型挖掘机无情的毁掉。
第二,在基础板图上标出轴线尺寸。
这时,我们要考虑经纬仪打下去的线是哪个轴线。
最好数字就从这条轴线开始标注。
在图纸上把轴线的累计尺寸全部标出来。
再看看有没有图纸没标的尺寸。
然后就是用透明胶带把图纸全部粘一遍。
如果不粘,那可能用不了几天。
图纸就一点也看不清了。
第三,铅笔、墨斗、小刀、墨水、仪器充电、扫帚等。
磨刀不误砍柴工。
标注轴线尺寸,胶带粘图、开始放线。
细心是施工员的第一要求。
在大轴线放完后,要立即进行自检和交叉检查。
检查的方法是四条外边拉大尺。
按照图纸尺寸复核。
拉对角线,检查90度角有没有问题。
不管领导催的再紧,都要复核。
因为一旦大轴线错了。
后边的柱、墙、地梁都是瞎忙。
轴线没问题。
好了。
下一步是地梁,然后再说墙柱等。
三、事后检查。
我们可以在全部放线结束后,再进行一次全面检查。
因为有时候,为了团队做战,可能会有外援。
如果因此出现错误,那100%还是我们的责任。
检查分两方面:一是自己全面的拉尺寸,拿图纸对照。
二是让钢筋工技术员在描柱角漆的时候,对照一下图纸。
这时,我们要低调一些。
可以让根烟。
别再把自己当老大了,因为自己放的线,有可以自己三遍也检查不出来。
如果发现了错误,那就赶紧改吧。
发现的即时就算烧高香了。
筏板基础基础施工工艺

一、施工工艺流程测量定位放线→垫层施工→测量定位放线→筏板基础钢筋绑扎→筏板基础侧模安装→柱插筋→验收→筏板基础混凝土浇注→混凝土养护防雷接地应随着筏板基础施工随着进行。
二.主要分项工程施工方案1、测量定位放线1.1定位点依据:根据业主提供的控制点坐标、标高及总平面布置图、施工图纸进行定位。
1.2场区内控制网布置:在各单体工程测量定位放线之前,在场区内布置好测量控制点控制网(包括坐标控制点和高程控制点)。
1.3测量工具:1.3.1场区内坐标控制点和高程控制点设置采用全站仪进行;1.3.2建筑物坐标点定位采用全站仪进行;1.3.3建筑物高程控制点设置采用水准仪进行;1.3.4建筑物轴线定位采用经纬仪进行;1.3.5其他辅助工具:50m钢尺、木桩、钢筋桩、墨斗、油漆等等。
1.4.建筑物轴线定位:根据已知轴线坐标控制点采用经纬仪进行建筑物轴线的定位,其他相应线采用钢尺进行排尺。
1.5.建筑物标高测量:根据已知高程控制点采用水准仪进行测量建筑物各工序的标高。
2、模板工程2.1材料选择模板采用δ=18mm厚九夹板制作加工,采用60×90mm木方模板背楞,木方间距不得超过200mm。
对拉螺栓杆采用φ14圆钢制作,两端丝扣长度不得小于150mm。
模板钢管支撑系统中钢管为φ48×3.5。
2.2模板安装2.2.1筏板基础侧壁模板筏板基础侧模支设示意图2.3模板拆除筏板基础侧模应待浇筑完毕3d后方可松动对拉螺栓和拆除钢管三角支撑体系,7d 后方可拆除基础侧模。
待模板拆除完后应及时将对拉螺杆抽出或切割。
三、钢筋工程3.1钢筋加工制作3.1.1.进场钢筋应按级别、种类和直径分类架空堆放,不得直接放置在地上,以免锈蚀和油污,进场钢筋应有出厂质量合格证明,并及时抽样进行复检,复检合格后方可进行加工。
3.1.2.钢筋加工应先按图纸设计要求及《09G101-2》图集、《09G101-3》图集、《06G101-1》图集、《04G101-3》图集和《03G101-1》图集进行翻样,然后经相关部门核认后开始加工。
建筑基础的放线和放样

2011 最全建筑基础放线放样筏板基础地基怎样放线可以说点现场施工的放线经验:1、先是主轴线(横向和纵向控制线)、再是根据结构图设计地下室内外墙、柱、剪力墙柱、基础梁(梁板式筏基)、电梯基坑、后浇带位置等等。
2、其中墙体、柱、剪力墙柱线要用彩色油漆、一般是红色油漆在墙柱边角做“三角形”标注,以利于筏板钢筋完成后墙柱钢筋主筋就位、摆放。
应该注意的是基础线放线完成后要自检、互检、最后同监理共同验收,确认无误后方可开始钢筋绑扎施工。
施工时先放主轴线,这样再放墙柱线时要容易很多。
主要是对墙柱等细部位置的校正,因为细节往往会出现小错误的地方。
放线完成后就是做地基放线记录等工程资料了。
土建基础怎么放线基槽开挖边线放线与基坑抄平1.基槽开挖边线放线在基础开挖前,按照基础详图上的基槽宽度和上口放坡的尺寸,由中心桩向两边各量出开挖边线尺寸,并作好标记;然后在基槽两端的标记之间拉一细线,沿着细线在地面用白灰撒出基槽边线,施工时就按此灰线进行开挖。
2.基坑抄平为了控制基槽开挖深度,当基槽开挖接近槽底时,在基槽壁上自拐角开始,每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩,作为挖槽深度、修平槽底和打基础垫层的依据。
水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。
如图9.9所示,槽底设计高程为-1.700m,欲测设比槽底设计高程高0.500m的水平桩,首先在地面适当地方安置水准仪,立水准尺于±0标志或龙门板顶面上,读取后视读数为0.774m,求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。
然后贴槽壁立水准尺并上下移动,直至水准仪水平视线读数为1.974m时,沿尺子底面在槽壁打一小木桩,即为要测设的水平桩。
图9.9 为砌筑建筑物基础,所挖地槽呈深坑状的叫基坑。
若基坑过深,用一般方法不能直接测定坑底标高时,可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。
基础放线经验总结

基础放线经验总结放线是建筑施工中的一项重要工作,通过放置标识线,可以为后续施工提供方向和参考。
基础放线是指在建筑施工前为基础工程确定位置和尺寸,为后续的土建施工奠定基础。
本文将总结基础放线的经验和技巧,帮助读者更好地进行基础放线工作。
1. 熟悉施工图纸在进行基础放线之前,首先要仔细研读施工图纸。
了解图纸上的标注和尺寸要求,包括基础平面图、剖面图等。
熟悉图纸可以帮助我们更好地理解建筑设计意图,准确地进行放线工作。
2. 确定放线工具和材料在进行基础放线前,需要准备好相应的工具和材料。
常用的放线工具包括测量带、石墨线、放线钉等。
测量带可以用于测量距离和长度,石墨线可以用于放线,放线钉可以固定放线的位置。
此外,还需要准备标定块、建筑水平仪等工具,以确保放线的准确性。
3. 选择放线起点在放线之前,需要选择合适的放线起点。
一般选择靠近基础的固定点作为起点,例如墙角、柱子等。
起点的选择应结合施工图纸上的基准点和设备位置,既要方便放线,又要准确符合设计要求。
4. 进行基础放线基础放线的方法有多种,常用的方法包括三角定位法、坐标定位法和全站仪放线法。
根据实际情况选择合适的放线方法。
三角定位法适用于较小范围的基础放线,坐标定位法适用于基础较大的场地,全站仪放线法适用于复杂的基础结构。
无论采用哪种方法,都需要保证放线的准确性和可靠性。
5. 检查放线结果进行放线后,需要仔细检查放线结果。
检查的重点包括基准点的准确性、放线线路的直线度、角度的准确性等。
如发现问题,及时更正,并重新放线,确保放线的准确性。
6. 记录放线数据放线完成后,需要记录放线的数据。
记录的内容包括放线的起点、线路长度、角度等信息。
记录的数据可以作为后续工作的参考和依据,也可以用于工程验收和报验。
7. 注意安全事项在进行基础放线时,需要注意安全事项。
操作人员应佩戴安全帽和安全鞋,遵守现场安全规定。
放线时要注意周围环境,避免对其他人员和设备造成伤害。
8. 培养团队合作意识基础放线通常需要多人配合完成,要培养团队合作意识。
筏板基础流程

1.定位放线:根据设计施工图,放好轴线和基坑开挖边线,进行基坑土方开挖。
2.基础垫层施工:基坑土方开挖至设计标高后,进行C15混凝土垫层浇筑。
若底板有防水要求,应在底板混凝土达到25%以上强度后进行防水层施工,防水层施工完毕后,浇筑一定厚度的混凝土保护层。
3.筏板基础钢筋绑扎和模板安装:按设计图纸要求绑扎基础底板和梁钢筋,并
安装梁、柱、墙侧模。
4.筏板基础底板混凝土施工:钢筋及模板安装检查无误后,清除模内泥土、垃
圾、杂物及积水,进行混凝土浇筑。
混凝土应一次连续浇筑完成。
对于长度超过40m的筏板基础,可能需要在中部位置留设贯通后浇带或膨胀加强带。
对于超厚的筏形基础,应采取降低水泥水化热和浇筑入模温度的措施,以避免过大温度收缩效应导致基础底板开裂。
5.混凝土养护:浇筑混凝土后,应进行覆盖和洒水养护,不少于7天,必要时
应采取保温养护措施,并防止浸泡基础。
6.沉降观测点设置:预先在旁边做好沉降观测点,方便以后的观察分析。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
标高
断面尺寸
+10、+8、+5、+4、+3
-7、-5、-8、-6、-4
筏板基础断面尺寸复测10点,最大误差±10mm,符合要求
预留孔、洞位置
预埋件位置、
规格、数量
其它
说明
技术复核工作是施工阶段对一些技术性较强的工程内容进行的核查,这些技术性较强的工程内容是一般人员难以核查的,一旦出现差错,将会导致工程质量事故,因此,施工技术人员必须适时做好复核工作并做好复核记录。
签
字
栏
专业监理工程师
施工单位
专业技术负责人
专业质检员
施测人
技术复核记录
工程名称:
施工单位:复核日期:2008年月日
复核
内容
建筑物位置(测量定位轴线):筏板基础底钢筋砼工程的轴线、标高、断面尺寸;
复核部位
复核项目
复核情况
复核结果
筏板基础
平面放线
1-28轴/A-M轴
轴线
1、2、3、2、3
2、0、1、0、2
筏板基础平面放线(主楼)报验申请表
工程名称:
致:
我单位已完成了1-28轴/A-M轴(主楼)筏板基础平面放线工作,现报上该工程报验申请表,请予于审查和验收。
附:1、楼层平面放线记录
2、技术复核记录
承包单位:
项目经理:
日 期:
审查意见:
项目监理机构:
总/专业监理工程师:
日 期:
主楼筏板基础平面放线记录
编号
工程名称
日期
2008年11月22日
放线部位
主楼筏板基础平面放线
放线内容
筏板基础线控制线
放线依据:
1、《建筑工程施工测量规程》、《工程测量规范》;
2、工程定位控制轴线点;
放线简图:
检查意见:
1、经复核各细部轴线间几何尺寸相对精度最大误差3mm,90度角中误差2″精度合格;
2、放线内容均已完成,位置准确,符合设计及规范要求。
技术负责人:复核人:
