车间目视化标识图例

车间目视化标识图例
在这里输入文字,请使用黑体, 并彩色打印 适用于: 需要注意的情况
有效期至:xxx年xx月
注意 CAUTION
此处是蒸汽排气口,请勿 靠近,防止蒸汽烫伤。
注意 CAUTION
此处是蒸汽排气口,请勿 靠近,防止蒸汽烫伤。
有效期至:长期
注意 CAUTION
在这里输入文字,请使用黑体, 并彩色打印 适用于: 需要注意的情况
在这里输入文字,请使用黑体,并 彩色打印
适用于: 需要说明的情况
在这里输入文字,请使用黑体,并 彩色打印
适用于: 需要说明的情况
有效期至:xxx年xx月
有效期至:xxx年xx月
通知 Notice
在这里输入文字,请使用黑体,并彩色打印 适用于: 需要临时通知的情况
通知日期:xxx年xx月
通知 Notice
适用于: 需要说明的情况 适用于: 需要警示的情况
适用于: 需要临时通知的情况 适用于: 需要说明的情况
有效期至:xxx年xx月
说明 INSTRUCTION
在这里输入文字,请使用黑体, 并彩色打印 适用于: 需要说明的情况
有效期至:xxx年xx月
说明 INSTRUCTION
在这里输入文字,请使用黑体, 并彩色打印 适用于: 需要说明的情况
通知日期:xxx年xx月
有效期至:xxx年xx月
警告 WARNING
在这里输入文字,请使用黑 体,并彩色打印 适用于: 需要警示的情况
有效期至:xxx年xx月
警告 WARNING
在这里输入文字,请使用黑 体,并彩色打印 适用于: 需要警示的情况
有效期至:xxx年xx月
警告 WARNING
在这里输入文字,请使用黑 体,并彩色打印 适用于: 需要警示的情况

目视管理——车间5S标识

目视管理——车间5S标识
目的
通过贴标识,确定每个开关控制什么物品。
对象
工作场所所有小电器箱及柜的开关。
标准
1、确定各开关控制什么物品。
2、测量可粘贴区域,根据区域确定标识大小,制作标识并塑封。
3、将制作完毕的标识用双面胶或海绵胶附着在控制开关的下方。
效果展示
目的

对象
工作现场所有工具箱。
标准
1、
2、
3、参考规格:长120mm,宽90mm。
效果展示
目的
通过贴标识,使平衡吊责任人及日常管理规定目视化。
对象
工作现场所有。
标准
1、
效果展示
4、制作标识并塑封。
5、将制作完毕的标识用双面胶或海绵胶附着在工具箱的左上角或右上角〔10mm×10mm,距角边定位张贴,如下图〕。
效果展示
平衡吊
目的
通过贴标识,使平衡吊责任人及日常、
2、制作管理规定标识并塑封。
3、规格:长120mm,宽90mm。
4、将制作完毕的标识用双面胶或海绵胶附着在平衡吊上。

5s目视化评价标准各种标志标牌标识

5s目视化评价标准各种标志标牌标识

5s视觉评价标准就像在工作场所组织和效率的魔杖!上面贴着各种细微的标志、标签和标记,这些视觉提示就像工作场所的超级英雄,帮
助每个人迅速找到他们需要的东西,并避开任何潜在的危险。

所以没
有人会感到困惑!我们谈论的标志和标签是一致的,清晰的,放得正中。

这就像一个秘密代码,打开一个安全和生产性的工作环境的可怕。

说一个视觉的杰作!
在5s系统中,视觉指示器就像帮助的标志,可以方便地找到东西并保持工作安全。

这些可以包括彩色编码的地板标识,用于存储事物或安
全行走的地方,警告任何危险的标志,设备上的标签,以显示如何正
确使用,以及标签工具和材料的标签,以便你迅速找到。

重要的是,
所有这些标志和标签都遵循同样的规则,比如使用正确的颜色和符号,容易看到而不磨损,到处看一样。

定期检查和修复这些视觉提示对于保证每个人的安全并确保工作顺利进行是非常重要的
5s系统内的视觉指标评估应通过定期和彻底的审计和检查进行。

这一过程需要全面审查整个工作场所所有标志和标签的状况、位置和准确性。

预计审计员将利用标准化核对表来有条不紊地评价每个视觉指标,确保严格遵守既定标准,切实促进组织工作和工作场所的清洁。

评估
过程中发现的任何缺陷或差异应迅速纠正,以保持5s系统的效力。

通过制定和执行严格的标准和进行例行评价,各组织可以保证其视觉指
标符合既定的指示和政策,维护工作场所的安全、组织和效率文化。

生产设备目视管理标识标准

生产设备目视管理标识标准

SJB-2017-02 生产车间标识使用规范2017-1-20发布2017-1-20 实施发布SJB-2017-02生产车间标识使用规范1 适用范围本标准适用于江苏沂州煤焦化有限公司。

2 规范性引用文件GB2894-2008《安全标志及其使用导则》GB7231-2003《工业管道基本识别色、识别符号和安全标识》GB13690-2009《常用危险化学品的分类及标志》3 术语与定义3.1识别色用以识别工业管道内物质种类的颜色。

3.2识别符号用以识别工业管道内的物质名称和状态的记号。

3.3 持续改进3.3.1本规范的制定使用是按照现有基础不断提升的条件下进行的,现有标识完善的可以继续使用,如出现破损、缺陷等情况需要更换的,按照本规范执行并不断提升企业标准化管理水平。

3.3.2本规范中未出现的标识或警示语,如在生产实际中需要设置的,应联系归口部门进行设计,并报备管理部门。

3.4纠正为消除已发现的不符合所采取的措施。

3.5纠正措施为消除已发现的不符合的原因所采取的措施。

3.6 标准3.6.1工业管道的基本识别色和安全标识3.6.1.1 管道识别色物质种类基本识别色色样颜色标准编号水艳绿G03 水蒸汽大红R03压缩空气淡灰B03 气体中黄Y07酸或碱紫P02可燃液体棕YR08 煤气、其他液体黑法氧气淡蓝PB06管道基本识别色和色样及颜色标准编号3.6.1.2色环。

管道颜色以介质的基本识别色为准,介质名称及箭头标识方方式参照下图1、2执行,介质名称覆盖管径1/2,色环长度为管径周长。

图1 介质名称图2 介质流向标识图3 张贴示例3.6.1.3管道注字名称使用物质中全称,介质名称及箭头尺寸根据管径计算,介质名称覆盖管径1/2,流向箭头色环长度为管径周长。

3.6.1.4管道标识的范围必须包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等部位管道上和官道上其他需要标识的部位。

直线管道两个标识之间的最小距离为10m。

目视管理牌

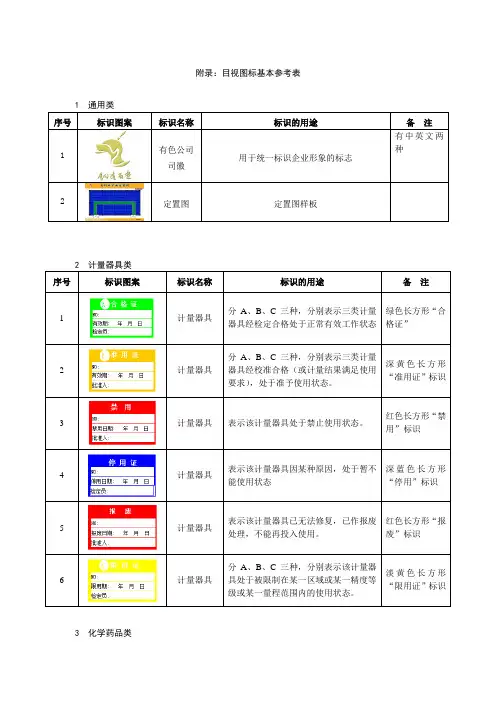

目视管理牌
深黄色长方形“准用证”标识
3
计量器具
表示该计量器具处于禁止使用状态。
红色长方形“禁用”标识
4
计量器具
表示该计量器具因某种原因,处于暂不能使用状态
深蓝色长方形“停用”标识
5
计量器具
表示该计量器具已无法修复,已作报废处理,不能再投入使用。
红色长方形“报废”标识
6
计量器具
分A、B、C三种,分别表示该计量器具处于被限制在某一区域或某一精度等级或某一量程范围内的使用状态。
淡黄色长方形“限用证”标识
3化学药品类
序号
标识图案
标识Байду номын сангаас称
标识的用途
备注
1
酸类
盐酸、硝酸具有强腐蚀性和挥发性,易对人体造成伤害,使用时应格外注意。
2
化学试剂
盐酸、硝酸、碘化钾等化学分析纯在化验时与样品发生化学反应产生有害、有毒气体,化验时应戴防毒口罩。
3
动力机械和酸类
动力设备使用时应注意按安全操作规程进行操作,防止事故发生,搬运酸类试剂时和稀释浓酸时要格外小心,防止被酸腐蚀。
3
不合格品
用于验收不合格及使用不合格退回物资的标识
4
回收品
用于回收品的标识
5
材料收发卡
卡上标明物料所在位置及相关内容,收货时摘要注明供货单位及生产厂家,发货时注明领料单位及用途
6
暂收
暂收的材料
7
待处理
待处理的材料
8
冻结
冻结的材料
9
重检
重检的材料
10
回收再利用
回收再利用的材料
11
返工
返工的材料
12
返修
附录:目视图标基本参考表

生产现场目视管理要求

生产现场目视管理要求

设备监视点
控制阀标识明显
各压力表用颜色 区分,再分别说
明用途
63
设备上张贴有点检卡、关键位置结构图解、电气原理图等, 一目了然
64
设备维护注意事项:包括各类维护操作的事前事后注意事项、需要通知 到的相关区域人员等
65
可视化管理标识设备
透明管,易于观察有 否液体流动
色标区分冷、热管
阀开关状态识别明显
3. 文字和线条用即时贴材料,字 体大小自选。
4. 设置在部门重要通道旁,无支 撑架时,悬挂在离地面 600mm处的墙面。
5. 在看板右上角张贴管理责任人 标签。
79
79
改善提案管理看板
1. 制作管理看板,内容包 括:每月各班组改善提 案现况、当月最佳改善 明星和事例,每月公布 一次,如图所示。
2. 规格:长2000mm×宽 1500mm,材料:万通板 底料,不锈钢架子。
22
E----蓝色使用区域
• 班组休息区域 • 50mm蓝色胶带 实
心线
23
E----蓝色使用区域
• 箱内的划分 • 7mm蓝色胶带 实心线
24
E----蓝色使用区域
• 桌面的划分 • 7mm蓝色胶带 实
心线
25
F----绿色使用区域
• 人行道上的人 行指示
26
G----白色使用区域
定置区 明确划
58
58
指示表
压力表
温度计
现物上如有标志,即不必每次对照标准书,任谁都可以 知道正常与否。
59
点检标识
◎点点检检表表及及点点检检部位 设置
◎点点检检通通道道设、置点和检点点检和点点指检示 顺序指示
60

企业现场目视化标识内容

企业现场目视化标识内容

企业现场目视化标识内容
企业现场目视化标识的内容可以根据企业规模、行业特点、管理需求等因素进行设计,但一般来说,目视化标识的内容应该包括以下几个方面:
1. 安全标识:用于标识现场的安全警示、安全提示等,例如禁止吸烟、禁止明火、戴安全帽等。

2. 设备标识:用于标识设备的名称、型号、状态等信息,方便员工了解设备的基本情况。

3. 物料标识:用于标识物料的名称、规格、数量等信息,方便员工了解物料的基本情况。

4. 区域标识:用于标识现场的各个区域,例如生产区、仓库区、办公区等,方便员工了解现场的布局。

5. 流程图:用于展示生产流程、工作流程等,帮助员工了解工作流程和操作规范。

6. 操作规程:用于展示操作规程,指导员工进行操作和维护。

7. 质量管理体系:用于展示企业的质量管理体系,包括质量方针、质量目标、质量管理体系文件等。

8. 企业文化:用于展示企业的文化理念、发展历程等,增强员工的归属感和自豪感。

在目视化标识的设计中,需要注意以下几点:
1. 统一性:目视化标识的设计应该保持统一风格和标准,以便员工能够快速识别和理解。

2. 简洁明了:目视化标识的内容应该简洁明了,避免过于复杂和繁琐。

3. 明显可见:目视化标识的位置应该明显可见,让员工能够一眼看到相关信息。

4. 规范性:目视化标识的设计应该符合相关规范和标准,确保其合法性和合规性。

厂区外围目视化清单

厂区外围目视化清单

厂区外围目视化1.入厂安全须知2. 交通指示画线3. 人行道斑马线画线4. 门口警示线5. 人车分流线6. 减速带设置7. 禁止鸣笛标识8. 限速标识9. 禁止长时间停车标识10. 外来人员出入请登记标识11. 停车检查标识12. 门卫室标识13. 禁止吸烟标识14. 吸烟室标识15. 安全文化宣传栏16. 安全改善宣传看板17. 台阶警示、马路沿涂漆18. 紧急疏散路线标识19. 紧急集合地点标识20. 井盖标识画线21. 交通安全指示标识22. 交通画线23. 地面行车方向箭头指示24. 道路路沿画线25. 人行道斑马线画线26. 车辆限速标识厂区停车场目视化27. 停车场指示标识28. 停车场安全提示标识29. 突出物立柱防撞警示30. 停车场标识31. 停车场安全管理规定32. 危险点护栏隔离33. 危险点安全提示标识34. 坑洞凹陷处警示标识35. 道路弯道处球面镜36. 减速带厂区消防设备设施目视化37. 消防通道画线38. 外围消防设施布局平面图39. 消防通道禁止占用标识40. 消防器材标识41. 消防器材使用方法看板厂区物料装卸区域目视化42. 垃圾场标识43. 垃圾桶分类标识44. 物流通道当心车辆标识45. 车辆限速标识46. 货物装卸台画线47. 装卸台防撞防护厂区物料目视化48. 入厂安全须知49. 外来人员出入请登记标识50. 停车检查标识51. 交通指示画线52. 减速带53. 当心车辆提示牌54. 人行道画线55. 禁止吸烟标识56. 禁止烟火标识57. 鸣笛标识58. 限速标识59. 禁止停车标识60. 栏杆防撞橡胶警示条生产车间目视化61. 进入车间安全须知62. 进入车间规范着装示意图63. 车间紧急逃生图64. 推拉门运行轨迹画线65. 车间危险因素告知标识66. 车间职业危害告知牌67. 入口门禁使用提示牌68. 安全通道69. 生产环境布局平面图70. 车间宣传栏标识71. 作业台分区标识72. 危险源管理标识73. 安全责任区域管理标识74. 安全警戒线标识75. 安全生产管理看板76. 安全知识宣传栏标识77. 车间安全防护栏78. 设备旋转部位防护罩79. 墙角墩柱警示80. 密闭空间的标识81. 危险源看板82. 安全警示标识83. 安全生产日看板台阶楼梯目视化84. 当心台阶标识85. 台阶边缘贴荧光条86. 当心滑跌标识87. 台阶边缘贴防滑条88. 上下楼梯抓紧扶好提示车间生产目视化管理89. 生产车间看板90. 生产计划管理看板91. 作业流程指导看板92. 生产工序分解看板93. 作业安排看板94. 现场作业工具定位95. 改善提案管理看板96. 合理化运动推进展板97. 工艺流程图98. 作业标准看板99. 员工奖惩制度看板100. 机器设备负责人标识车间人员目视化101. 人员部门职位分类102. 现场生产人员定位看板103. 人员去向看板104. 出勤看板105. “属地区域”标识106. 新老员工分类107. 各类生产人员安全帽、胸牌颜色区分108. 员工技能熟练度看板109. 人员岗位名牌标识110. 安全生产天数看板111. 学习园地看板112. 文化宣传栏113. 员工着装规范示意图114. 优秀员工看板115. 员工劳保用品配置116. 员工合理化建议看板117. 组织机构图看板设备设施目视化118. 各类设备危险警示标识119. 设备区域画线120. 设备安全操作告示牌121. 升降货梯安全标识122. 设备保养控制看板123. 设备点检部位标识124. 设备点检表标识125. 设备修理中标识126. 设备旋转方向标识127. 设备运行状态标识128. 设备运行状况看板129. 计量器界限范围标识130. 设备阀门标识131. 电力安全警示标识132. 旋转式开关状态标识133. 设备更换零件看板134. 电气警示灯标识135. 设备保养管理卡安全警示标识目视化136. 禁止启动标识137. 禁止合闸标识138. 禁止靠近标识139. 禁止入内标识140. 禁止跨越标识141. 禁止攀登标识142. 禁止停留标识143. 禁止伸入标识144. 当心自动启动标识145. 当心机械伤人标识146. 当心触电标识147. 当心滑倒标识148. 当心吊物标识149. 当心碰头标识150. 当心挤压标识151. 当心烫伤标识152. 当心伤手标识153. 当心夹手标识154. 当心电离辐射标识155. 当心高温表面标识156. 当心叉车标识157. 当心坠落标识158. 必须戴防护眼镜标识159. 必须戴安全帽标识160. 必须戴护耳器标识161. 必须系安全带标识162. 必须戴防护手套标识163. 必须穿防护鞋标识生产工具目视化164. 工具形迹和去向目视化165. 叉车地牛停放画线166. 叉车安全操作看板167. 叉车充电安全标识168. 叉车充电区标线169. 清扫工具的定置170. 防护用品定位与定置171. 工具箱的标识172. 洁具箱的标识消防安全布局目视化173. 紧急疏散集合地点标识174. 室内消防平面布置标识175. 消防车道标识176. 消防车道画线177. 防火间距标识消防设施标识目视化178. 室内消防栓标识、画线179. 消防栓、灭火器操作方消防设施标识目视化178. 室内消防栓标识、画线179. 消防栓、灭火器操作方法180. 灭火器标识181. 灭火器画线定位182. 防火卷帘标识、画线183. 手动报警器按钮和声光报警器标识184. 消防电话标识185. 防火门标识186. 消防控制柜标识187. 消防水泵、水泵控制柜标识188. 消防管道阀门标识189. 消防重点部位标识消防疏散标识目视化190. 安全出口指示标识191. 安全疏散指示标识192. 消防安全疏散示意图193. 电梯防火标识消防安全宣传目视化194. 消防安全常识标识195. 消防安全标语宣传196. 消防安全海报挂图宣传仓库环境目视化197. 仓库安全须知198. 进入仓库防护用品标识199. 物流通道、人行通道画线200. 仓库区平面图201. 各类危险警示标识202. 应急疏散图标识203. 应急疏散路线标识204. 放置限高标识205. 叉车安全操作看板注:项目表不包括办公区目视,项目设计周期,不包括调研约18天. http://www.。

厂区目视化地面标识标准

厂区目视化地面标识标准
③设计标准图示:
④现场图片参照:
停止观察
350mm
停止观察
日企停止观察图
①设计标准说明: 标准说明:
1.作为车间内停止观察目视标准; 2.颜色白底、红色、蓝色组合; 3.具体设计尺寸如右图所示。
制作方法: ➢广告公司制作标识。
③设计标准图示:
左 侧 观 察
Left Ok?
止步
STOP
16 停止观察目视标准(空中)
③设计标准图示:
④现场图片参照:
800mm 600mm
90°
紧急通道标识
10 区域指示目视标准
①设计标准说明:
②设计标准尺寸:
标准说明: 1.作为车间内物料指示目视标准; 2.颜色为黄底白字、材质为油漆; 3.具体设计尺寸如右图所示。
划线方法: ➢划好定位尺寸后,使用透明胶带粘贴于地面,均匀刷上黄色 油漆,再使用喷气式白色油漆喷上区域名称。
④现场图片参照:
90mm 20mm
40mm
楼梯指示箭头
14 6秒10米行走规范标准
①设计标准说明:
②设计标准尺寸:
标准说明: 1.作为车间内行走规范标准; 2.颜色白、红色组合,材质为油漆; 3.具体设计尺寸如右图所示。
划线方法: ➢使用报废钣金制作6秒10米行走规范标准专用工装,用白色红 色喷气式油漆直接喷于地面区域。字体为:72号Eras Bold ITC。
③设计标准图示:
④现场图片参照:
主要通道线
①设计标准说明:
标准说明: 1.作为车间内辅助通道划线标准; 2.颜色为黄色、材质为油漆; 3.具体设计尺寸如右图所示。
02 辅助通道划线标准
②设计标准尺寸:
划线方法: ➢用透明胶纸粘贴于地面,测量中间距离50mm,均匀涂刷黄色 油漆即可,注意毛边。

车间颜色及标识目视化管理

车间颜色及标识目视化管理

黄色 = 警告
没有注意到可能会让你冒风险
图例:一般为黄底+黑色边框及图案,警告 标识统一为正三角形
绿色 = 安全指引
急救,紧急出口……
图例:一般为绿色+白色,两者交替使用
红色 = 禁令或消防
图例:红色+黑色,或红色+白色
2、物品/物件文字标识
①、地面物品文字标识(配合定位框使用)
物品名称
标识宽度:45mm(与胶带宽度一致) 标识长度:不超过所在边长度的一半 标识位置:靠通道一侧边框,居中粘贴 字体:中文:宋体/仿宋;西文:Arial
说明:红色线宽4.5cm,空白线宽4.5cm,45o 倾斜;区域长度 与消防栓/灭火器箱保持一致、宽度30cm左右;
图例3:限高标识
45mm
限高1.8m
D类—警示范围线(黄黑相间胶带) 线宽 45mm:
45mm
用于: 提醒作业操作注意的区域 突出物危险区域 危险区域/保护围栏 ESD敏感区域,EPA保护区(如
险物品定位 消防栓、配电柜等禁放物品的开
门区域处的定位 限高线(加限高说明) 垃圾箱(不可回收物品)
图例1:
200mm
不合格品区/
50mm
报废物料区
图例2:配电柜/消防器材区(也可以使用 红白相间胶带)
说明:红色线宽4.5cm,空白线宽4.5cm,45°倾斜;区域长度 与配电箱一致、宽度为门的半径;
B类--黄色虚线(胶带或油漆) 线宽 45mm:
用于: 允许穿越的通道线 门开闭线
图例1:允许穿越通道线,大型工作区域内 部划分线,允许穿越的通道线(可虚实结 合)
150mm
150mm
150mm
图例2:门开闭线,可虚实结合

1、安全目视化操作标准

1、安全目视化操作标准
精 勤 治 业 追 求 卓 越
安全目视化操作标准 1、警告标识 2、禁止标识 3、指令标识 4、使用规则
1
1.1警示标识-当心头顶
• 目的
在上方可能有物体坠落,对通过或靠近的人员提 醒和警告,确保安全。


对象
标准
悬臂吊、行车、各种管路的下方。
1、制作长方形标示牌,明确安全内容及图案; 2、安全标示牌悬挂在危险源正前方,高度参照人 员视角,下边缘离地面1600mm; 3、参考规格:长300mm,宽210mm; 4、材料:不干胶,单面印刷。
8
1.6警示标识-当心弧光 • 目的
在各种弧光区域,对通过或靠近的人员提醒和警 告,确保安全。


对象
标准
电焊、热切割区域。
1、制作长方形标示牌,明确安全内容及图案; 2、安全标示牌悬挂在危险源正前方,高度参照人 员视角,下边缘离地面1600mm; 3、参考规格:长300mm,宽210mm; 4、材料:不干胶,单面印刷。
13
4 使用规则 当多个标识共同使用时,按照 “警告、禁止、指令、安全” 的顺序由左向右、由上向下的顺序排列。
当多标识区域不足时,按照
210mX300mm,150mmX210mm,100mmX150mm,75mmX100mm 50mmX75mm,35mmX50mm 的顺序选择合适的标识。
14
4 使用规则
15
谢谢!
16
11
3.1指令标识-保持清洁 • 目的
在容易造成污染或湿滑的区域,要求员工保持清 洁,确保安全。


对象
标准
湿滑或经常有人、设备通过的区域。
1、制作长方形标示牌,明确安全内容及图案; 2、安全标示牌悬挂在危险源正前方,高度参照人 员视角,下边缘离地面1600mm; 3、参考规格:长300mm,宽210mm; 4、材料:不干胶,单面印刷。

仪表联锁回路目视化管理标识牌制作

仪表联锁回路目视化管理标识牌制作

仪表联锁回路目视化管理标识牌制作及粘贴要求标识要求:清晰、醒目、端正标识总则:1、关于SIS、ESD控制系统,对柜门粘贴联锁警示标识,并对联锁回路的输入、输出信号第一道端子进行标识。

2、关于DCS、CCS机组、PLC等控制系统,对联锁回路的输入、输出信号第一道端子进行标识。

一、控制室机柜及柜内联锁回路接线端子的联锁警示标识。

1、SIS、EDS控制系统机柜的警示标识。

因SIS、EDS控制系统的仪表回路多是联锁回路,故只对柜门粘贴联锁警示标识。

粘贴要求:在机柜门把手右侧,粘贴黄底红字的联锁警示标识牌,以提醒仪表人员在开车期间检查、处理该机柜问题时应予以重视。

联锁警示牌的粘贴如图1-1所示。

图1-1 标识牌规格:120×70 长×宽字体:72号楷体加粗字样:“内有联锁”材质:红底黄面双色板安装方式:胶粘2、机柜内仪表联锁信号的联锁警示标识考虑到目前装置均在运行,故机柜内仪表联锁信号的联锁警示标识用红色记号笔油性的把端子表面涂红作为联锁警示标识。

且不同系统联锁信号的第一道输入、输出端子形式不同,有接线端子、安全栅、继电器三种,故对三种形式分别标识。

对安全栅、继电器的警示标识是对安全栅、继电器上的仪表位号标签底色涂红。

图1-2对接线端子进行标识:图1-2图1-3对安全栅进行标识:图1-4对继电器进行标识:图1-3二、现场联锁仪表的警示标识对于现场联锁一次仪表及控制阀,悬挂联锁标识牌,要求悬挂醒目,并保持干净整洁。

三、现场接线箱的联锁警示标识。

对内有联锁回路的现场接线箱的联锁警示标识采用胶粘的形式,如图2-1所示,粘贴于接线箱的左上角。

如图3-1所示。

四、机柜和现场接线箱联锁标识牌的规格五、现场联锁仪表警示标识牌的规格用于现场只有位号牌没有标志牌的联锁仪表,如温度、振动、位移等。

内有联锁联锁标识牌规 格:三角形 圆角 材 质:红底黄字双面板 安装方式:悬挂标识牌规格尺寸同机柜的标识牌规格尺寸: 120×70 长×宽材 质:红底黄面双色板 安装方式:胶粘规 格:120×70 长×宽 字 体:72号楷体加粗 字 样:“内有联锁”、红色材 质:红底黄面双色板 安装方式:胶粘六、机柜柜号标识牌原则:1、标识牌上的机柜名称和设计、厂家图纸上的名称一致;2、标识牌包含装置名称、机柜名称、前后三个信息;2、正面标识为 : F ,背面标识为: R 。

目视化管理标识模版

目视化管理标识模版

图解:

50(25)
出入门牌标示方法
目的:
对于生产现场、办公室各种门的管理,方便开门出入,防止误推 误撞,预先可以做出避让行动。
对象:
生产现场、办公室、仓库等的各种门。 标准;
1、张贴固定门、出入门、规格:长60mm x 宽150mm。 2、张贴推、拉、规格;长长60mm x 宽60mm 。 3、双门:固定门上贴固定门牌,活动门上贴出入门牌,贴在门锁
搬运工具标示方法
标准:
1、地板或墙上标示运输工具的原位置(黄色、线宽 50mm)。
2、在工具左上端附着现况板(或在显眼处)或用绳 子挂立
3、现况板规格: 长110mm*宽60mm,深蓝色印刷 。
运输工具现况板:
品名 存放地点 装载数量
责任人:
使用部门 使用用途 参考事项
消防设施管理标示方法
标准: 1、制作点检表,挂在灭火器的仪表上或张贴在消防设施保管柜
点检人
备注:每月第一周的星期五进行点检异常时,请联络! 电话:
联络人:
零件放置区域标示方法
标准: 1、在零部件放置区域上部悬挂标示牌。 2、材料:泡沫板或万通板。
物料柜标示方法
标准: 1、柜顶部中央贴上存放物品的类型标签。 2、在每层标识上物品标签,记录物品的品名、编号、
数量等。 3、在每层的侧边标识与隔板的层别排列。
标 示 方 法Biblioteka 通行线标示方法标准:
1、线宽:50mm 2、材料:油漆或地胶带 3、颜色:黄色 4、距离设备50mm的位置按直线划线 5、距离墙面120mm的位置按直线划线,墙面
若有凸凹的墙柱,线也相应地离墙120mm 处划划。 6、若通道宽度大于1.5m,可在通道中间划中 心线,线宽50mm。

目视化标识库

目视化标识库

目视化标识库
以下是天行健管理咨询公司整理出的目视化标识:物料、产品状态标识
设备开关按钮标识
定位提示标识
定量标识
物料工具标识
区域标识
质量或质量仪器标识
紧急、安全标识
管道标识(大规格)
管道标识(小规格)
声音报警器
紧急开关标识
环阀标识
扳手型阀门标识
电机旋转方向标识
转体旋转方向标识
设备保养点标识
换件保养周期标识
设备状态(旋转)标识(小规格)
设备状态(旋转)标识(大规格)
操作管理及6S责任卡标识
闲置设备标识牌
设备认领卡标示方法
额定电压标识
限高标识
办公标识
仓库物架标识
岗位、序号标识
照明开关标识
离岗证
职责管理标识
门推拉牌
常用警示。

目视化管理标准及要求

目视化管理标准及要求

目视化管理标准及要求目视化标识目视化标识是为了提高管理效率,使得员工能够迅速识别物品、设备等,同时也能通过目视化标识来传递管理信息。

目视化标识应包含以下内容及要求:标识的作用:标识应能够清晰明了地表达其用途和意义,如设备标识、安全警示标识等。

设置标准:目视化标识应统一、规范,其字体、颜色、大小等应一致,以便员工能够迅速识别。

维护保养:定期对目视化标识进行检查和维护,确保标识的完整性和清晰度。

色彩管理色彩管理是通过色彩的合理搭配和标准化应用,提高工作效率和员工满意度。

色彩管理应遵循以下内容及要求:色彩管理流程:制定色彩管理计划,明确色彩的应用范围和标准,并严格执行。

色卡选取:选择适合自己企业的色彩体系,制作标准的色卡,并严格使用。

颜色设置:在管理范围内,统一规定每种颜色的含义和用途,以便员工能够迅速辨认。

标准化管理标准化管理是为了提高生产和管理效率,降低成本,促进企业持续发展。

标准化管理应遵循以下内容及要求:标准化管理的目的:明确标准化管理的目标、实施范围和方法,以便更好地推进标准化工作。

标准化流程:制定标准化流程图,明确各项标准化的步骤、要求及顺序,确保管理的规范性和高效性。

标准化文件管理:建立标准化文件管理制度,确保文件的有效性、及时性和保密性。

维护保养维护保养是为了保持设备的正常运转状态,延长设备的使用寿命。

维护保养应遵循以下内容及要求:设备维护保养的责任部门:明确设备维护保养的责任部门和人员,并制定设备维护保养计划。

维护保养频率:根据设备的实际情况,制定合理的维护保养周期,确保设备的正常运转。

维护保养方法:采取科学、合理的维护保养方法,包括清洁、润滑、检查、调整等,确保设备的稳定性和可靠性。

维护保养工具:选用适当的维护保养工具和器材,并定期对其进行检查和维护,以确保其处于良好的工作状态。

安全防范安全防范是为了防止意外事故的发生,保障员工的人身安全和企业的正常运转。

安全防范应遵循以下内容及要求:安全防范的重要性:加强员工的安全意识教育,明确安全防范的重要性和必要性。

目视管理标识规范

目视管理标识规范

燕京啤酒桂林漓泉股份有限公司目视标识牌标识标准一、管道标识规范1、所有粘贴用的材料全部采用不干胶,颜色(见管道标识标准),字体(标志)大小按管道实际情况制作,粘贴位置要合理规范(部分管道已有的粘贴文字需要铲掉)。

2、公司管径大小不一(管径有DN200,DN150,DN100, DN80,DN65,DN50,DN32,DN25,DN15),管道粘色带(包括主色宽15cm ,辅助色宽5cm ,箭头15cm )。

4、质量要求:所粘贴的标志、文字、色带要牢固,并能耐80度以上高温或-4度以下低温以及水洗一年以上不变色不脱落。

5、标识样式(详见附件――管道标识标准)样式一样式一(全标)蒸汽15cm20cm15cm15cm5cm冷凝水底色不干胶40cm*20cm样式二(半标)底色不干胶10cm*6cm样式三(半标)直接需要贴字的储罐(字体25cm*26cm)样式四(刻字贴)二、设备标识牌1、设备标识要求用0.5mm厚的铝板2、规格有三种(各车间根据设备大小来选标识牌规格型号):32cm*16cm(铝板作底,丝印单色红字,黑边黄色标志)18cm*12cm(铝板作底,丝印投影红字,黑边黄色标志)12cm*8cm(铝板作底,丝印投影红字,黑边黄色标志)3、样品12cm*8cm18cm*12cm32cm*16cm三、物料标签标识牌1、物料标签标识牌要求用4mm厚的有机玻璃板制作,两块有机玻璃中间夹一块高清晰度写真组成。

2、标识牌规格有:40cm*30cm 各车间根据标识内容来选规格型号32cm*16cm16cm*12cm3、样品32*16cm 16*12cm40cm*30cm。

车间颜色及标识目视化管理

车间颜色及标识目视化管理
图例1:
3cm
I类—红色实线(胶带) 线宽 10mm:
10mm
用于台面物品定位: 不良品(红色胶带,红色盒子和
不良品标识配合使用) 不良品盒(红色盒子) 报废物料(红色盒子)
图例1:
3cm
3、各类指令符号/标识
蓝色 = 强制性的
不遵守不仅使你处于危险中,而且意味着你 违反了法律
图例:一般为蓝底+白色图案,统一为圆形 标识
绿色
1. 急救用品/医药箱 2. 可回收物品 3. 合格品/成品放置区
黄黑 相间
1. 危险区域 - 可能造成伤害(也可以单用黄色) 2. EPA保护区,ESD敏感区 3. 危险操作提示 - 提醒操作者注意
车间目视化标识管理
1、地面通道线、区域划分线
A类--黄色实线(胶带或油漆) 线宽 45mm:
45mm
黄色 = 警告
没有注意到可能会让你冒风险
图例:一般为黄底+黑色边框及图案,警告 标识统一为正三角形
绿色 = 安全指引
急救,紧急出口……
图例:一般为绿色+白色,两者交替使用
红色 = 禁令或消防
图例:红色+黑色,或红色+白色
2、物品/物件文字标识
①、地面物品文字标识(配合定位框使用)
物品名称
标识宽度:45mm(与胶带宽度一致) 标识长度:不超过所在边长度的一半 标识位置:靠通道一侧边框,居中粘贴 字体:中文:宋体/仿宋;西文:Arial
SMT车间)
图例1:
EPA保护区
过道(EPA保护区)
图例2:突出物危险区域(可配合危险警告 /提示标识使用)
E类—绿色实线(胶带或油漆) 线宽 45mm:
45mm
