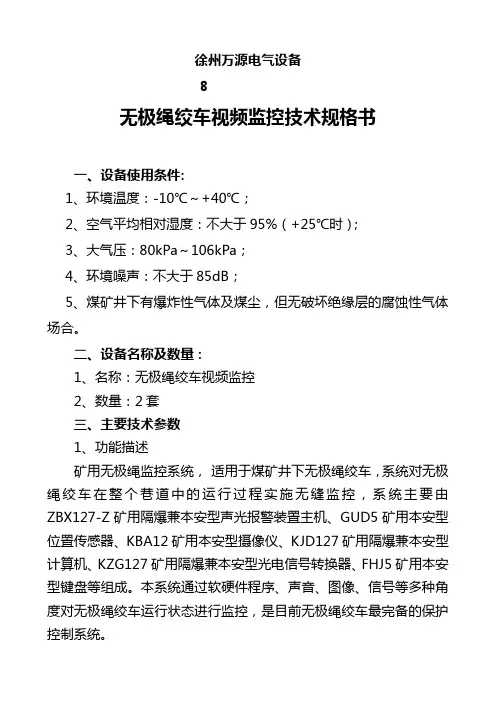

无极绳绞车技术规格书

云南旺立达煤业有限公司小发路煤矿

870轨道大巷无极绳绞车技术规格书

编制：审查：机电副总：机电矿长：总工：矿长：

机电部

二〇一三年十一月二十四日

870轨道大巷无极绳绞车技术规格书

一、项目名称

云南旺立达煤业有限公司小发路煤矿安装一部无极绳绞车二、项目技术的内容、范围和要求

1、内容：安装无极绳绞车一部，供方负责无极绳绞车的工艺设计、技术咨询、人员培训。

2、范围：无极绳绞车 1套（包括控制操作台）三、技术规格

1、概述

根据《煤矿安全规程》和设计，870轨道大巷需安装一部无极绳绞车。（附巷道刨面图）

2、设备名称：无极绳绞车

3、设备型号：JWB55BJ型（变速箱调速式）

4、数量：1套四、使用环境及资质要求

1、能在煤矿井下，有煤尘和瓦斯等有害气体、具有爆炸危险的环境下正常工作。

2、要求有《MA》标志，三证齐全，符合《煤矿安全规程》的有关要求。

3、工作环境温度为：-100C～400C，噪音:〈65db〉。

4、产品质量符合国家行业规定中的有关要求，制定本标准主要依据是：

JB/T 8296.2-1999 矿山窄轨车辆开式轮对车轮 JB/T 8296.3-1999 矿山窄轨车辆开式轮对车轴 JB/T 8296.4-1999 矿山窄轨车辆开式轮对槽形螺母 JB/T 8296.5-1999 矿山窄轨车辆开式轮对外盖 JB 8515-1997 矿用绞车安全要求

JB 8516-1997 矿井提升机和矿用提升绞车安全要求 JB 8517-1997 窄轨运输车辆安全要求JB 8519-1997 矿井提升机和矿用提升绞车盘形制动器 D93 JB/T 80621996 无极绳绞车五、技术要求：

（一）主要设备的技术参数

（1）设备安装长度：1100m （2）设备安装倾角：10°-15°（3）最大运行速度：1.25米/秒（4）具体设计结构和配置，结合矿井实际情况，厂家拿出设计方案。

型号 JWB-55BJ 绞车功率 55KW/660/1140V 滚筒直径 800mm

最大牵引力

80KN 钢丝绳规格6×19Sφ21.5mm绳速 1.25米/秒适用倾角≤15°轨距 600mm 轨型 24kg/m 最大运距≤1500m最大容绳量

1200m

绞车体积

2430*1510*1630

（二）设备配置明细表

一、机械部分序号

名称

规格

单位数量

备注 1 绞车本体 JWB-55BJ 套 1 液控闸 2 液压张紧装置套 1 2,3 张紧尾轮 JWB09 件 1 2,4 拉紧歪轮 JWB10A 件 1 3 前压绳轮 JWB07A 件 2 4 尾轮 JWB06A 件 1

5 梭车 JWB17D 台 2 重、轻型各一

6 主压绳轮装置 JWB01D 组 25

7 副压绳轮组 JWB02D 组 25

8 托绳轮组 JWB03D 组 40

25米一组

二、电气控制部分序号名称规格单位数量备注 1 电控系统套 1 包括以下 1 变频调速系统套

1 1.1 矿用隔爆兼本质安全型

变频调速控制箱（内含滤波器、电抗器）

KXJT-140/660 台

1 控制功率55KW,660V

1.2 矿用本质安全型操作台 TH-12B 台

1 1.1 矿用隔爆兼本质安全型

无极绳绞车控制装置主机

ZJWK-127Z 台

1 PLC控制 1.

2 矿用隔爆型无极绳绞车

控制装置位置显示箱

ZBWK-24X 台

1 位置显示 1.3 操作台 TH-24S-00 台 1 1.4 速度传感器 GSD5-I 台 1 含磁铁 1.5 永磁限位开关 KXB-1/127(B) 台

2 2 泄露通讯套 1 2.1 信号基台 KTL124-J 台 1 2.2 稳压电源 KDW25 台 1 2.

3 矿用本安型手持机 KTL124-S 台 6 2.

4 泄露电缆 MSL YFYVZ-75-9 米 1000 3 信号保护系统套

1 3.1 矿用隔爆兼本安型语音

报警器

KXB127 台

5 3.2 矿用隔爆兼本安型声光

信号器

KXH127 台

5 3.3 矿用信号电缆 MKVVR 8*0.5 米

1000 4 钢丝绳6×19Sφ21.5mm米

1200

（三）技术要求：

1、电机空载起动，货载时可采用零速或慢速稳稳起动，无起动掉道现象；

2、牵引机在运行中可无极变速，满足不同物料、不同巷道条件的速度、力矩要求；

3、绞车采用双摩擦轮（滚筒）结构，保证钢丝绳工作时均能有效张紧，避免钢丝绳打滑现象。

4、绞车采用液压装置张紧钢丝绳，钢丝绳张力随牵引工况而变化，钢丝绳寿命长。

5、绞车配套采用导向轮分绳，避免钢丝绳咬绳，减少钢丝绳磨损。

6、绞车配套采用专用轮组压绳，托绳，可适应起伏变化坡道。

7、绞车配套采用PLC控制，液晶显示深度和速度，可形象模拟运输巷道的实际起伏状况。

8、绞车卷筒轴承配备轴承温度、轴承径向轴向跳动的在线监测系统。

9、变频器选用ABB（PLC选用三菱），调速方式：四象限变频调速。

10、信号要求系统具有信号闭锁、记忆显示存储功能；信号与开关回路、信号与安全回路闭锁功能；急停和急停扩展功能；信号转发闭锁功能等。并有备用信号提升系统。

11、设备出厂时，要有性能测试报告、空载试验报告和测试报告等。

JWB无极绳绞车说明书

JWB系列矿用无极绳调速机械绞车使用说明书（行星差速，同轴布置）（液控或手动操作）（重锤或液压张紧）执行标准 MT/T885-2000及Q/GX008-2008 邹城市广信科技开发有限责任公司 2010年04月

目录 1．概述 (1) 用途及适用范围 (1) 使用环境条件与环境影响 (1) 产品特点 (1) 型号组成及其代表意义 (2) 2．技术特征 (2) 主要技术参数 (2) 主要性能 (2) 3．主要结构及工作原理 (3) 绞车主机 (3) 梭车 (3) 尾轮 (3) 主压绳轮组 (4) 副压绳轮组 (4) 托绳轮组 (4) 拐弯轮组 (4) 液压系统 (4) 控制与显示 (4) 4．安装与调试 (4) 设备安装的条件与技术要求 (5) 安装方法及注意事项 (5) 电气系统安装及调试 (7) 试运行及注意事项 (7) 5．绞车控制步骤 (8) 6．使用及维护 (8) 7．故障分析与排除 (9) 8．运输、储存 (10) 9．开箱与检查 (10) 10．其他 (10) 11．配件一览表 (11) 12．附图 (15) 13．联系地址及电话………………………………………………（封底）

1．概述用途及适用范围本产品是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引和长运距及材料的运输，能大大提高运输效率及运输安全可靠性，也可用于金属矿山和地面轨道运输，可适用于坡度不大于30℃或弯曲、起伏变化的轨道运输。特别提示：本绞车严禁运行中双工作闸同时制动。使用环境条件与环境影响牵引绞车可在煤矿井下有瓦斯的巷道中使用；牵引绞车应安置于环境温度为10℃—40℃，环境相对湿度不超过85%（+25℃），海拔高度不超过1000m的巷道内工作。对于海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；牵引绞车在有隔爆要求的巷道内工作时，必须选用在有效期内、有煤安标志的隔爆型电机及电气，且工作时周围空气中的甲烷、煤尘、硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量；牵引绞车无任何污染，不影响周围环境；产品特点本设备吸收借鉴了绳牵引卡轨车的成熟技术，采用了调度绞车的行星轮减速、变速方式，具有如下特点：绞车采用了三级行星轮系减速传动，电机输入轴直接传动常啮合的行星差速器，在快速、慢速块式制动闸的相应结合下，形成零速、快速和慢速，最后传动末级行星轮系和摩擦滚筒。可以实现：电动机空载起动，货载实施零速或慢速缓缓起动，无起动掉道危险。绞车运行中两档变速，满足不同物料，不同巷道条件的速度、力矩要求。多起伏巷道变坡前后的速度任意切换。采用双锥摩擦轮液压张紧或单锥摩擦轮重锤张紧或复合张紧技术，实现正反向均有可靠恒定的张紧力及驱动力，无打滑现象，液压张紧特别适用于起伏较大或运距较大的巷道。安全制动器采用常闭式弹簧抱闸，液压松闸，工作可靠，满足规程要求。型号组成及其代表意义 J W B □□J 机械传动（无减速器不注）

钢丝绳规格参数表

钢丝绳的规格与参数一、谈一下钢丝绳生产所用的钢丝原材料钢丝就是钢丝绳最根本的原材料，钢丝性能的好坏从根本上影响着钢丝绳质量的好坏，所以，不管你的钢丝绳技术和钢丝绳生产工艺如何，原材料过不了关，那后续工作做得再好也不能弥补这道坎！钢丝绳原材料一般都是选用优硬线，有时也叫盘条或者盘元，而不是一般的普线或者高线什么的。有的普高线是用来生产铁丝的，这和钢丝的性质不一样。铁丝较软，钢丝较硬，生产铁丝原材料一般是Q195或者Q235之类的，而生产钢丝一般都要用到高碳钢，钢号多数集中在45#-85#之间。钢丝绳生产中的钢丝直径一般从0.2mm-5mm，使用最多的是0.2mm-3mm，制绳钢丝抗拉强度从1470MPa-1960MPa，使用最多的是1570-1770MPa，制绳钢丝表面分镀锌、光面和不锈钢这几类，无非就是光面钢丝绳，镀锌钢丝绳，不锈钢钢丝绳。二、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。由于线接触钢丝绳接触应力较小,钢丝绳寿命长,同时挠性增加。由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。

无极绳绞车相关记录

无极绳绞车（JWB90D）钢丝绳日检测记录表使用单位：日期：年月日班绞车安装地点轨道大巷绞车型号JWB90D钢丝绳型号6×19S+FC 钢丝绳公称直径Φ26mm检测仪器游标卡尺检测间距100m 主绳测点（）m （）m （）m （）m （）m （）m （）m （）m （）m （）m （）m 检测数据是否合格副绳测点（）m （）m （）m （）m （）m （）m （）m （）m （）m （）m （）m 检测数据是否合格备注检测点以梭车为起点，每隔100米检测一个点，检测数据以mm为单位，精确到0.01mm。合格使用“O”，不合格使用“×”检测人员：班（队）长签字：无极绳绞车（JWB90D）钢丝绳日检测记录表使用单位：日期：年月日班绞车安装地点轨道大巷绞车型号JWB90D钢丝绳型号6×19S+FC 钢丝绳公称直径Φ26mm检测仪器游标卡尺检测间距100m 主绳测点（）m （）m （）m （）m （）m （）m （）m （）m （）m （）m （）m 检测数据是否合格副绳测点（）m （）m （）m （）m （）m （）m （）m （）m （）m （）m （）m 检测数据是否合格备注检测点以梭车为起点，每隔100米检测一个点，检测数据以mm为单位，精确到0.01mm。检测人员：班（队）长签字：

无极绳绞车司机交接班记录表使用单位：日期：年月日序号交接班内容早班中班晚班 1 电动机运转情况 2 工作、制动闸工作是否正常 3 液压系统工作是否正常 4 电气控制系统工作是否正常 5 通讯信号装置是否灵敏可靠 6 各种记录是否完善 7 各种附件是否完好 8 电气设备、机械设备是否完好 9 是否存在其他安全隐患 11 交班人 12 接班人

防水板、止水带技术规格书

渝黔、渝万铁路站前工程隧道防水板、止水带采购招标招标编号：TW--2013--04 第六章技术规格书

6.1 隧道防水板 1 范围为规范铁路隧道用防水板技术标准，保证隧道防排水工程质量，特制定本技术条件。本技术条件规定了铁路隧道防水板的分类、产品标记、技术要求、试验方法、检验规则、标志、包装、运输与贮存。本技术条件适用于铁路隧道（不含明洞）防排水工程用防水板，包括EVA（乙烯、醋酸乙烯共聚物）、ECB（乙烯、醋酸乙烯与沥青共聚物）、PE（聚乙烯）。 2 规范性引用文件下列文件中的条款通过本技术条件的引用而成为本技术条件的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术条件，然而，鼓励根据本技术条件达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术条件。 3.1 分类 3.1.1 乙烯、醋酸乙烯共聚物防水板，代号EVA。 3.1.2 乙烯、醋酸乙烯与沥青共聚物防水板，代号ECB。 3.1.3 聚乙烯防水板，代号PE。 3.2 产品标记 3.2.1 产品应按下列顺序标记，并可根据需要增加标记内容：隧道防水－材料代号－规格（长度×宽度×厚度） 3.2.2 标记示例长度30m，宽度2.0m，厚度1.5mm的乙烯、醋酸乙烯共聚物防水板标记为：隧道防水－EVA－30m×2.0m×1.5mm 4 技术要求 4.1 原材料

防水板生产用原材料不得使用再生料。 4.2 规格尺寸及偏差防水板的规格尺寸及允许偏差见表1，特殊规格由供需双方商定。表1 防水板的规格尺寸及允许偏差 4.3.1 防水板在规格确定的长度内不允许有接头。 4.3.2 防水板表面应平整、边缘整齐，无裂纹、机械损伤、折痕、孔洞、气泡、及异常粘着部分等影响使用的缺陷。 4.3.3 防水板外观颜色应为材料本色，不得添加颜料和填料，特殊要求除外。 4.3.4 在不影响使用的条件下，防水板表面凹痕，深度不得超过厚度的5%。 4.4 物理力学性能防水板物理力学性能应符合表2规定。表2 防水板的物理力学性能

无极绳绞车信号规定示范文本

无极绳绞车信号规定示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

无极绳绞车信号规定示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、连续牵引绞车信号有无线通讯信号和声光信号两种。 2、无线通讯由跟车工跟绞车司机进行对话联系。 3、声光电铃信号响1声为停车，当绞车司机听到1声铃响。绞车立即停车。 4、声光电铃信号响2声为绞车向巷口方向快速牵引，当绞车司机听到2声铃响，绞车按向巷口方向启动。 5、声光电铃信号响3声为绞车向工作面方向快速牵引，当绞车司机听到3声铃响，绞车按向工作面方向启动。 6、声光电铃信号响4声为绞车向巷口方向慢速牵引，当绞车司机听到4声铃响，绞车按向巷口方向慢速启动。

7、声光电铃信号响5声为绞车向工作面方向慢速牵引，当绞车司机听到5声铃响，绞车按向工作面方向慢速启动。 8、开车时要精力集中，接到信号后确定无误后方可开车，若信号不明确，必须重新联系。 9、开车时，先起动油泵电机，然后点动两次牵引电机，确认绞车运行方向正常，并且无挂卡现象后方可起动。 10、连续牵引绞车在运行中，如发生矿车掉道，要立即停止油泵电机，并停电闭锁然后处理。请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

钢丝绳技术参数

钢丝绳技术参数1 技术参数１

钢丝绳6×３7 [用途］各种起重、提升和牵引设备。?绳６×３7股（1+6+12＋1８）绳纤维芯

起重用具——钢丝绳（一) 一、钢丝绳的用途及构造钢丝绳是起重机械的重要零件之一。它具有强度高、挠性好、自重轻、运行平稳、极少突然断裂等优点,因而广泛用于起重机的起升机构、变幅机构、索引机构,也可用于回转机构。它还用作捆绑物件的司索绳、桅杆起重机的张紧绳、缆索起重机和架重空道的承载索等。钢丝绳要求很高的强度和韧性,常采用含碳量0.5%～０.8%的优质碳素钢制造。根据钢丝韧性(即允许弯折的次数)，将钢丝分为三级：特级，用于载客电梯;Ⅰ级,用于一般起重机;Ⅱ级,用作司索绳、张紧绳等次要场合。为了防止腐蚀,也将钢丝表面镀锌。钢丝绳由一定数量的钢丝和绳芯经过捻制而成。首先将钢丝捻成股，然后将若干股围绕着绳芯制成绳。钢丝是钢丝绳的基本强度单元。起重机用钢丝的强度一般为１470～1770 MPａ之间。绳芯是被绳股所缠绕的挠性芯棒,起到支撑和固定绳股的作用,并可以储存润滑油,增加钢丝绳的挠度。根据适用的场合不同，绳芯分为以下几种: ①金属芯——用软钢丝制成,可耐高温并能承受较大的挤压应力，绕性较差，适用于高温或多层缠绕的场合。 ②有机芯——通常用浸透润滑油的麻绳制成,亦有采用棉芯的。有机芯易燃,不能用于高温场合。 ③石棉芯——用石棉绳制成,可耐高温。二、钢丝绳的分类 1. 根据钢丝绳捻绕的次数分类（１）单绕绳截面(图１)由若干断面相同或不同的钢丝一次捻制而成。由圆形断面的钢丝捻绕成的钢丝绳僵性大,绕性差，易松散,不宜用作起重绳。可用作张紧绳和承载绳,其他场合也采用。

无极绳运输系统设计方案

矿用无极调速机械绞车设计选型计算（安阳大众煤业有限责任公司）泰安科创矿山设备有限公司

一、巷道基本参数： 1.运输巷道最大坡度：18° 2.运输串车总重量：10400Kg 3.最大运输距离：730米 4．巷道轨距：600mm 5．轨道型号：kg/m 二、拟选用钢丝绳规格为：6×19/Φ24mm ；qR=2.07Kg/m,破断力为：QZ=317KN 钢丝绳：NAT6×19S+FC1670 GB/8918-2006 三、选型设计计算： 1、绞车最大牵引力计算（1）重车最大牵引重量G重根据运输实际情况，重车牵引重量即为重物重量、梭车最大重量和重锤张紧质量的总和。串车总质量m重=10400kg 梭车最大质量m梭= 3000kg 则牵引重量 G重=（m重+m梭）g (1) 其中：G重——重车状态下最大牵引重量，N； m重——重物总质量，kg；

m梭——梭车质量，kg； g ——重力加速度，取g=9.8m/s2；根据(1)式，得出: G重=131320 N （2）最大牵引钢丝绳重量G绳 Φ24mm规格钢丝绳，每米质量为m0=2.07Kg，则牵引钢丝绳重量 G绳= 2m0Lg (2) 其中：G绳——最大牵引钢丝绳重量，N； m0——每米钢丝绳质量，kg； L——最大运输距离，m； g——重力加速度，取g=9.8m/s2；根据(2)式，得出:G绳=29618N （3）绞车最大牵引力绞车最大牵引力计算公式如下: F最大载荷=G重(0.02cosβ+sinβ)+μG绳+G张紧 (3) 其中：F最大载荷——所需绞车最大牵引力，N； G重——最大牵引重量，N； β——运输巷道最大坡度，°； G绳——最大牵引钢丝绳重量，N；

JWB无极绳绞车说明书 2

J W B无极绳绞车说明书 2 -CAL-FENGHAI.-(YICAI)-Company One1

目录 1．概述 (1) 用途及适用范围 (1) 使用环境条件与环境影响 (1) 产品特点 (1) 型号组成及其代表意义 (2) 2．技术特征 (2) 主要技术参数 (2) 主要性能 (2) 3．主要结构及工作原理 (3) 绞车主机 (3) 梭车 (3) 尾轮 (3) 主压绳轮组 (4) 副压绳轮组 (4) 托绳轮组 (4) 拐弯轮组 (4) 液压系统 (4) 控制与显示 (4) 4．安装与调试 (4) 设备安装的条件与技术要求 (5) 安装方法及注意事项 (5) 电气系统安装及调试 (7) 试运行及注意事项 (7) 5．绞车控制步骤 (8) 6．使用及维护 (8) 7．故障分析与排除 (9) 8．运输、储存.....................................................................10 9．开箱与检查.....................................................................10 10．其他 (10) 11．配件一览表 (11) 12．附图 (15) 13．联系地址及电话………………………………………………（封底）

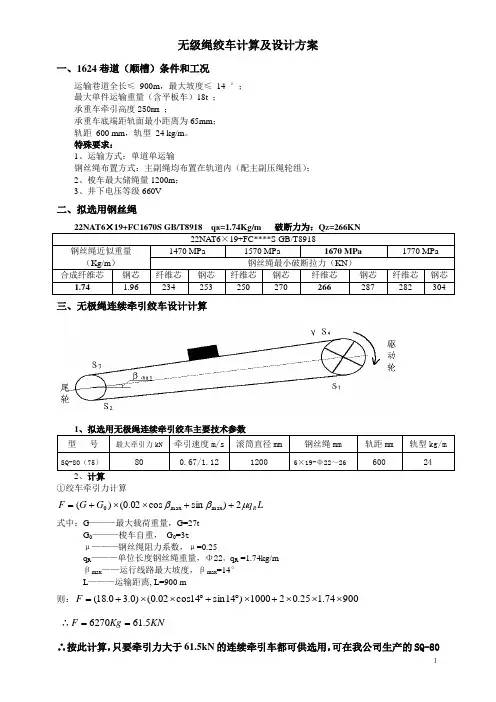

无极绳绞车设计(范本)
