九年级物理11月月考试题教科版
九年级上学期物理11月月考试卷
九年级上学期物理11月月考试卷一、单选题1. 下列各组物质中，通常情况下全部是导体的一组是（）A . 纯水、铁丝、大地B . 盐水、人体、大地C . 水银、铜、陶瓷D . 橡皮、干木材、油2. 将一支有弹力后盖的圆珠笔按在桌面上，松开手，会发现圆珠笔将竖直向上跳起。
下列是圆珠笔从松手到上升至最高点的过程中有关能量转化的分析，正确的是（）A . 动能──重力势能──弹性势能B . 内能──动能──重力势能C . 动能──重力势能──内能D . 弹性势能──动能──重力势能3. 关于分子动理论和内能，下列说法正确的是（）A . 0℃的冰没有内能B . 分子间的引力和斥力不可能同时存在C . 物体的温度升高，分子运动一定加剧D . 物体内能增大，温度一定升高4. 有甲、乙两种质量相等、初始温度也相同的不同液体，分别用两只完全相同的酒精灯加热，不计各种热量损失。
在加热过程中，甲、乙两种液体的温度随加热时间变化的图像如图所示。
则在相等的时间内（）A . 甲液体吸收的热量多，甲比热容大B . 乙液体吸收的热量多，乙比热容大C . 甲乙液体吸收的热量一样多，甲比热容大D . 甲乙液体吸收的热量一样多，乙比热容大5. 在实际问题中，要改变金属丝的电阻，实际不可行的方法是（）A . 改变导线的横截面积B . 改变导线的长度C . 改变制成导线的材料D . 改变通过导线的电流6. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，AP是它的转动臂，它与OA部分连接后可绕轴O转动．下列说法正确的是（）A . 油量表可能是由电流表或电压表改装而成的B . 转动臂AP可能是由绝缘材料制成的C . 在低油位状态，R0对电路起保护作用D . 油位越高，流过R0的电流越大7. 如图，当开关S闭合时，L1、L2均不亮，某同学用一根导线去查找电路的故障，他将导线先接在L1两端时发现两灯都不亮，然后再将导线接在L2两端时，发现L1亮，L2不亮，由此判断A . L1断路;B . L1短路;C . L2断路;D . L2短路8. 在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

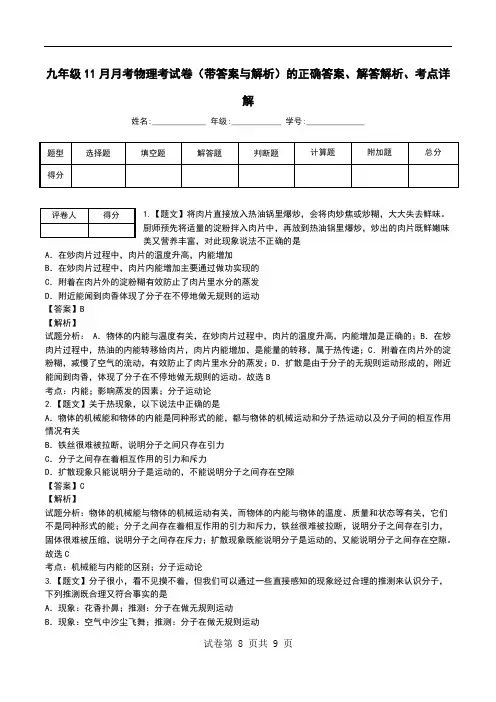

九年级11月月考物理考试卷(带答案与解析)解答解析、考点详解.doc
九年级11月月考物理考试卷（带答案与解析）的正确答案、解答解析、考点详解姓名:_____________ 年级:____________ 学号:______________1.【题文】将肉片直接放入热油锅里爆炒，会将肉炒焦或炒糊，大大失去鲜味。
厨师预先将适量的淀粉拌入肉片中，再放到热油锅里爆炒，炒出的肉片既鲜嫩味美又营养丰富，对此现象说法不正确的是A．在炒肉片过程中，肉片的温度升高，内能增加B．在炒肉片过程中，肉片内能增加主要通过做功实现的C．附着在肉片外的淀粉糊有效防止了肉片里水分的蒸发D．附近能闻到肉香体现了分子在不停地做无规则的运动【答案】B【解析】试题分析： A．物体的内能与温度有关，在炒肉片过程中，肉片的温度升高，内能增加是正确的；B．在炒肉片过程中，热油的内能转移给肉片，肉片内能增加，是能量的转移，属于热传递；C．附着在肉片外的淀粉糊，减慢了空气的流动，有效防止了肉片里水分的蒸发；D．扩散是由于分子的无规则运动形成的，附近能闻到肉香，体现了分子在不停地做无规则的运动。
故选B考点：内能；影响蒸发的因素；分子运动论2.【题文】关于热现象，以下说法中正确的是A．物体的机械能和物体的内能是同种形式的能，都与物体的机械运动和分子热运动以及分子间的相互作用情况有关B．铁丝很难被拉断，说明分子之间只存在引力C．分子之间存在着相互作用的引力和斥力D．扩散现象只能说明分子是运动的，不能说明分子之间存在空隙【答案】C【解析】试题分析：物体的机械能与物体的机械运动有关，而物体的内能与物体的温度、质量和状态等有关，它们不是同种形式的能；分子之间存在着相互作用的引力和斥力，铁丝很难被拉断，说明分子之间存在引力，固体很难被压缩，说明分子之间存在斥力；扩散现象既能说明分子是运动的，又能说明分子之间存在空隙。
故选C考点：机械能与内能的区别；分子运动论3.【题文】分子很小，看不见摸不着，但我们可以通过一些直接感知的现象经过合理的推测来认识分子，下列推测既合理又符合事实的是A．现象：花香扑鼻；推测：分子在做无规则运动B．现象：空气中沙尘飞舞；推测：分子在做无规则运动C．现象：注射器内的水很难被压缩；推测：水分子之间没有间隙D．现象：磁铁上吸住了很多铁屑；推测：分子之间存在引力作用【答案】A【解析】试题分析：空气中沙尘飞舞和磁铁上吸住了很多铁屑是宏观物体的机械运动；花香扑鼻是一种扩散现象，说明分子在不停的做无规则运动；注射器内的水很难被压缩是因为分子之间存在斥力。
九年级物理11月月考试卷
九年级第二次物理月考试卷一．填空题（每空1分，共25分）1、用6Ω的电阻和_____Ω的电阻并联可代替4Ω的电阻。
2、阻值分别为1Ω、2Ω、5Ω的三个电阻串联后接到电压为16V的电源上，则电路中的总电阻为______Ω，电流为______A，5Ω电阻两端的电压为______V，1Ω电阻两端的电压为________V。
3、电阻R1=6Ω,电阻R2=12Ω,串联时通过两电阻的电流之比是______,R1与R2两端的电压之比是_____,若将两电阻并联时两端电压之比____,通过R1与R2的电流之比是______。
4、当导体两端的电压为3V时，通过导体的电流为0.1A，该导体的电阻为________Ω，若使导体中的电流为0.5A，则导体两端的电压是______V，此时导体的电阻是_______Ω。
若导体两端电压为0V时，通过导体的电流为_______A,导体的电阻为_________Ω。
5、将一个10Ω的电阻与一个40Ω的电阻串联，等效电阻是________Ω。
若将它们并联，等效电阻是_______Ω。
6．将一盏照明电灯接在家庭电路两端时，通过的电流是0．11 A，该电灯工作时灯丝的电阻是_________.7．有n个阻值均为R的电阻，若把其中2个电阻串联起来，其等效电阻为______；若把其中3个电阻并联起来，其等效电阻为____。
8．串联电路的等效电阻______每一个串联电阻，并联电路的等效电阻______每一个并联电阻。
(填“大于”或“小于”)9．有一个阻值为8 Ω的电铃，正常工作的电压是2V,要将它接入电压为4.5V的电源两端，为了使它正常工作应给它_______联一个_________Ω的电阻。
10．先将5个10Ω的电阻串联，其等效电阻为R1，再将5个10Ω的电阻并联，其等效电阻为R2，则R1：R2=________。
11．如下图所示，V1的示数为8 V，闭合开关后，V2示数为5 V，若电阻R1=12Ω，那么R2=_________。
11月份九年级物理测试题【精品】.docx
九年级物理11月份月考试题（时间90分钟，满分90分）1.下列物理量的单位不是“焦耳”的是（）A.热量B.功C.功率D.能量2.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A.不亮的灯泡灯丝断了或接触不良B.两灯相比，不亮的灯泡其电阻太小C,两灯相比，不亮的灯泡其电阻太大D.两灯相比，通过不亮灯泡的电流较小3.分别标有“6V,2W”和“12V, 8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V4.有两个灯泡，L标有“6V, 3W”的字样，L没有标记测得2电阻为6Q,把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L的电功率分别是（）A. 12V, 3WB. 12V, 1. 5WC. 9V, 3WD. 9V, 1. 5W5.小红家的电表允许通过的最大电流是10A,她家有4个标有“220V, 60W”的灯泡，1个标“220V, 1000W”的热水器1台，制冷时耗电140W的电冰箱和一台耗电80W的电视机，则（）A.所有用电器可以同时使用B.除热水器外其他用电器可以同时使用C.关闭电视机后其他用电器可以同时使用D.电冰箱制冷时，其他用电器不能同时使用6.有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A.把电炉的电阻丝截去一半B.把电炉的电阻丝截成相等的两段，再并联起来C.用另一根和它相同的电阻丝串联D.用另一根和它相同的电阻丝并联7.如图3所示的四个电路中，电压U都相等，并且电阻峪大于电流表示数最小的是A. B C D8.如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是（）9.将标有“220V200W”和“220V40W”的两灯泡串联后，接入380伏的电路中, 将会烧坏的是（）A. “40W”的灯泡B. “200W”的灯泡C. “40W”和“200W”的灯泡D.无法确定二. 填空题：（总分30分，每空2分）10.用电器标有“220V 40W”的字样，“220V”表示"40W”表示。

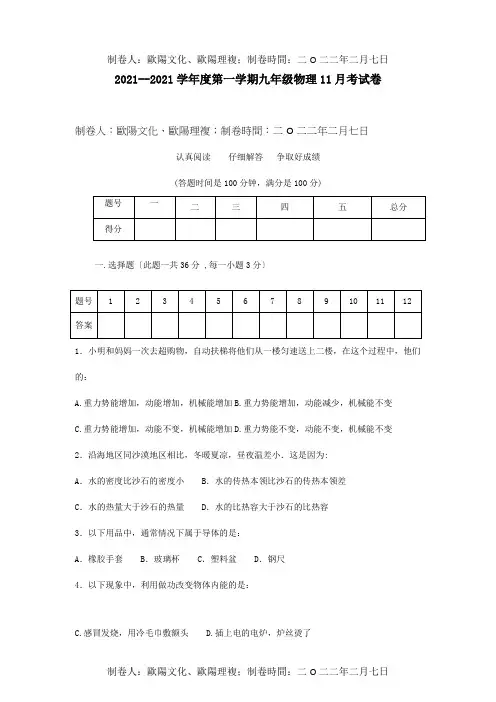

九年级物理第一学期11月月考试卷 试题
2021--2021学年度第一学期九年级物理11月考试卷制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日认真阅读仔细解答争取好成绩(答题时间是100分钟，满分是100分)一.选择题〔此题一共36分 ,每一小题3分〕1．小明和妈妈一次去超购物，自动扶梯将他们从一楼匀速送上二楼，在这个过程中，他们的：A.重力势能增加，动能增加，机械能增加B.重力势能增加，动能减少，机械能不变C.重力势能增加，动能不变，机械能增加D.重力势能不变，动能不变，机械能不变2．沿海地区同沙漠地区相比，冬暖夏凉，昼夜温差小．这是因为:A．水的密度比沙石的密度小 B．水的传热本领比沙石的传热本领差C．水的热量大于沙石的热量 D．水的比热容大于沙石的比热容3．以下用品中，通常情况下属于导体的是：A．橡胶手套 B．玻璃杯 C．塑料盆 D．钢尺4．以下现象中，利用做功改变物体内能的是：C.感冒发烧，用冷毛巾敷额头D.插上电的电炉，炉丝烫了5．〞墙角数枝梅,凌寒单独开,遥知不是雪,为有暗香来.〞诗人在远处就能闻到淡淡梅花香味的原因是：A.分子间有引力B. 分子间有斥力C.分子不停的做无规那么运动D.分子很小6．如下图的电路中，开关只控制灯L2的电路是：7．以下说法中，错误的选项是：A.当加在导体两端的电压改变时，电压与电流的比值也随着改变B.电阻一定，电流与电压成正比C.一样的电压加在电阻不同的导体两端，电流一定不同D.同一导体，两端的电压越大，通过的电流也越大8．己知 R1: R2=3:2, 假设将它们并联在某一电路中, 那么通过它们的电流之比I1：I2，，假设将他们串联在这一电路中，那么它们的电压之比U1：U2，那么I1：I2，与U1：U2之比为：A． 2:3 ,1:1 B． 3:2 ,1:1 C． 1:1 ,2:3 D． 2:3 ,3:29．如下图的电路，电源电压为6V，甲、乙两灯泡的规格一样，当闭合开关后，两灯都不亮。
九年级11月月考物理试题(答案解析)00
安徽省合肥市瑶海区部分学校【精品】九年级11月月考物理试题学校:___________姓名：___________班级：___________考号：___________一、填空题1．小明用干燥的毯子将家中的长毛狗包襄起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺狐，如图所示，这是因为狗毛因为摩擦带上了____(填“同种”或“异种”)电荷而互相排斥的。
2．如图所示是部分不同物质的原子核对电子束缚能力强弱的排序图，梳子与图中毛皮摩擦后，梳子带___电。
3．如图所示，如果要两盏灯均发光，可以拆除导线__________。
4．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是_________。
5．电热膜是一种新型的电热器件，它是在绝缘的聚酯薄膜表面，经过特殊工艺加工形成的导电墨线，导电墨线两端与金属导线相连，形成网状结构，其内部结构如图所示，从图中可知：组成电热膜电路的导电墨线连接方式是_____(选填“串联”或“并联”)。
6．小明家中装有一台电视机、一台洗衣机、两盏相同照明灯单个用电器正常工作时的电流分别为500mA、1A、300mA，如果总电流不允许超过3A，他家最多还能再安装300mA的照明灯_________盏。
7．如图所示，电源电压是3V且不变，S闭合后电压表示数为1V，则灯L2两端的电压为_______V。
8．如图所示，有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c。
把这个长方体金属电阻分别按图中的两种方式接在同一电源的两端，则流过_____(选填“甲”或“乙”)的电流较大。
9．两定值电阻甲、乙中的电流与电压关系如图所示，若将甲和乙并联后接在电压为3V 的电源两端，则干路电流为________A；若将甲和乙串联后接同一电源上，则电路中电流为______A。
10．如图所示，三个阻值均为10Ω的电阻串联接在电压为U的电路中，用一只电流表接在R2两端时(电流表内部的电阻忽略不计)，示数为1.5A，则电压U=_____V；若改用一只电压表替换电流表，则电压表的示数为________V。
九年级物理11月月考试题试题_1
九年级物理11月份质量监测试题一．制卷人：歐陽文化、歐陽理複；制卷時間：二O二二年二月七日二．选择题〔20分〕1. 关于分子动理论和扩散现象，以下说法错误的选项是( )A．物体的温度越高，扩散就越快 B．一切物体的分子都在不停地做无规那么运动C．扩散在气体、液体、固体中都能进展D．固体、液体很难被压缩，是因为其分子间有较大的引力2. 关于温度、热量、内能，以下说法正确的选项是( )A．物体内能减小时，不一定是物体放出了热量B．物体吸收了热量，它的温度一定升高C．质量一样时，温度升高较多的物体吸收的热量一定多D．互相接触的两个物体，热量总是从内能多的物体传向内能少的物体3. 做功可以改变物体的内能，以下图中物体的内能减少的是( )4. 关于比热容，以下说法正确的选项是( )A．物体的温度越高，比热容越大 B．物体的质量越大，比热容越小C．物体的内能越大，比热容越大 D．物体的比热容与它的质量、温度、吸收或者放出热量的多少无关5．在图所示的四位科学家中，以其名字命名电功单位的是〔〕A．法拉第B．焦耳C．安培D．欧姆6. 以下学惯用品中，在通常情况下属于导体的是〔〕A．绘画橡皮B．金属圆规C．物理课本D．塑料三角板7. 以下各种说法中，正确的选项是〔〕A．电荷的定向挪动方向为电流方向B．只有正电荷定向挪动才能形成电流C．电路中有电源就一定有电流D．金属导体中自由电子定向挪动的方向与电流方向相反8. 家庭电路电压是〔〕A． 36V B． 220V C．大于36V D．不高于36V9. 如下图的四个电路中，电流表或者电压表连接正确的选项是〔〕A．B．C．D．10如图是茶炉房为了方便学生而设计的电路．绿灯亮、黄灯亮、红灯不亮，表示水烧开，此时温控开关的开闭情况是〔〕A．S1断开、S2闭合B．S1闭合、S2断开C．S1、S2都断开D．S1、S2都闭合。
三．填空题〔14分〕11.在荡秋千的过程中，秋千的机械能其实是_____〔填“减小〞或者“增大〞〕的，能量的总量_____〔填“改变〞或者“不变〞〕；在枯燥的天气里，用塑料梳子梳头发，发现头发越梳越蓬松，有的头发还会随梳子分开而飘起，原来梳子和头发因摩擦都带了电，头发越梳越蓬松是因为_____电荷互相_____的缘故，而头发会随梳子分开而飘起那么是因为_____电荷互相_____的缘故。
九年级物理11月月考试题 试题
2021届九年级物理11月月考试题一、选择题〔每一小题2分，一共26分〕1、某同学在探究“电流跟电压、电阻的关系〞时，根据搜集到的数据画出了如下图的I——R图象，以下结论与图象相符的是〔〕A、电阻一定时，电流随电压的增大而增大B、电阻一定时，电压随电流的增大而增大C、电压一定时，电流随电阻的增大而减小D、电压一定时，电阻随电流的增大而减小2题图3题图2、小HY采用图所示的电路，研究“通过某导体的电流与它的电阻的关系〞，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小HY将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该〔〕A、保持变阻器滑片不动B、将变阻器滑片向右挪动C、将变阻器滑片向左挪动D、更换阻值更大的滑动变阻器3、如下图的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左挪动过程中，以下说法正确的选项是〔〕A、电流表的示数变大B、电压表的示数变大C、电压表和电流表示数的比值不变D、电压表示数变大，电流表示数变小4、如下图，闭合开关s后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的选项是〔〕A、电流表和电压表的示数均变小B、电流表和电压表的示数均变大C、电流表示数变大、电压表的示数不变D、电流表示数变小、电压表的示数不变5、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如下图。
由图中信息可知〔〕A、A导体的电阻为10ΩB、B导体的电阻为l0ΩC、A导体两端电压为3V时，通过A导体的电流为D、B导体两端电压为3V时，通过B导体的电流为6、如图5所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。
过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是〔〕A．L1灯丝断了 B．L1短路C．L2灯丝断了 D．L2短路7、如下图的电路中，电源电压恒定，R1为定值电阻。
闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，以下说法正确的选项是〔〕A、电压表和电流表的示数都变大B、电压表和电流表的示数都变小C、电压表的示数变大，电流表的示数变小D、电压表的示数变小，电流表的示数变大8、根据欧姆定律可以导出公式URI，以下说法正确的选项是〔〕A、当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B、当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C、当通过导体的电流为零时，电阻也为零D、当导体两端的电压为零时，电阻不为零9、如下图，电路中R1的阻值为6Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川省成都市新都一中实验学校2015届九年级物理11月月考试题A卷一. 单项选择题（每小题2分，共28分)1.下列事实不能用分子动理论解释的是( )A. 刮风时尘土飞扬B. 用力才能把与水面接触的玻璃拉离水面C. 用力把|铅块紧压，它们会结合起来D. 500mL酒精和500mL水混合后的体积小于1000mL2. 用毛皮摩擦过的气球能粘在墙面上小掉下来，下列现象与其实质相同的是( )A. 寒冷的冬天用湿手摸户外的金属单杠，手会被粘上B. 在干燥的天气里，用塑料梳子梳头发时，头发会被梳子粘起C. 两个铅柱底面削平挤压后能粘在一起D. 电视里讲解棋类比赛时，棋子可以粘在竖直悬挂的棋盘上3.下列关于功、能和热量的描述中正确的是( )A. “嫦峨一号”飞船在加速升夺的过程中，机械能的总量保持不变B. 地震形成的“堰塞湖”有潜在的危险性，是因为积蓄在高处的湖水有很大的重力势能C. 物体的温度越高，具有的热量就越多D. 物体的内能越多，具有的功就越多4. 在进行如图所示的实验或有关装置工作时，能量转化由机械能转化为内能的有( )5．图中磁体周围磁场分布正确的是( )6. 关于磁感线正确的说法是( )A. 磁感线确实存在于磁场中B. 在磁体内部磁感线是从N极到S极C. 将磁铁放在硬纸上，周围均匀地撒上铁粉，然后轻轻地敲打几下，我们就看到了磁铁周围的磁感D. 磁感线密集的地方磁场强，磁感线稀疏的地方磁场弱，任何两条磁感线都不可能相交7. 下列提高热机效率的措施中，不正确的是( )A. 尽量使燃料充分燃烧B. 尽量减少废气带走的热量C. 注意保养，保证转功部分良好的润滑D. 尽量少消耗能量，缩短开机时间8．质量相同的两个物体由于吸热而升温，若它们的比热容之比为2：1，升高的温度之比为3：2，则它们吸收热量之比为( )A．3 : 4 B．4：3 C．1 : 3 D．3 : 19．一台四冲程内燃机飞轮转速为1 200 r/min，它在l s内完成( )A . 20个冲程，做了20次功B . 做了10次功，运行了40个冲程C . 40个冲程，做了40次功D．运行了120个冲程，做了30次功10．有质量相同的两块金属铅和铝，已知铅的比热容小于铝的比热容，则( )A．它们升高相同的温度，铅吸收的热量一定大于铝吸收的热量B．它们降低相同的温度，铝放出的热量一定大于铅放出的热量C．它们放出相同的热量后，铝降低的温度一定大于铅降低的温度D．它们吸收相同的热量后，铝升高的温度一定大于铅升高的温度11.下列关于温度、热量、内能、比热容，下列说法中正确的是( )A．物体的温度越高，放出的热量越多B．晚上向秧苗田里放水，以防冻坏秧苗是利用水的比热容这一特性C．物体的内能增加，一定是外界对物体做了功D．物体吸收了热量，它的温度一定升高12．如图所示，这是某个四冲程内燃机在工作过程中的一个冲程，由图所示情况可以知这个冲程( ) (12题图)A．是排气冲程B．是做功冲程C．正在把机械能转化为内能D．不是依靠飞轮的惯性完成13．如图所示，闭合开关S，则下列说法正确的是( )A．电压表测R1两端电压B．电压表测R2两端电压C．电压表测R1和R2两端电压D．电压表测电源电压(13题图)14．如图所示，用电流表测通过L2的电流，其中正确的是( )14题图)二、填空题（每空2分，共44分）15．用一个带电小球靠近另一个轻质小球，如果出现________现象，不能断定轻质小球是否带电；如果出现_________现象，可断定轻质小球一定带电。
16．汽油的热值是4.6×107J∕kg，现有500 g汽油，若完全燃烧一半，要放出______J的热量，剩余汽油的热值是__________。
17. 打扫房间时，小刚用干绸布擦拭衣镜，发现镜而很容易粘上细小绒毛。
这是因为经过摩擦过的镜面___________，带电体有______________的性质，所以绒毛被吸在镜面上。
18. 如图所示，当开关_______闭合，其它开关断开时，L1、I2串联，当开关_______闭合，其它开关断开时L1、L2并联。
19. 如图所示，将三块磁铁连接在一起后，整个磁铁有______个磁极。
20．汽车散热器等制冷设备常用水作为冷却剂，这是利（18题图）用了水的_____较大的性质；如果汽车散热器中装有5kg的水，在温度升高10℃的过程中，水吸收的热量是_____J．（19题图）21．完成下列单位换算：0.2A = _______μA 4×104V =________ kV22．下列所说的“热”的含义分别是：①摩擦生热的“热”指________；②今天天气真热的“热”指______；③吸热升温的“热”指_____。
23．水滴从100m高处落下，如果重力所做的功全部转化为水的内能，水温度升高___℃。
24．如图所示，甲中流过B点和C点的电流分别为0．26 A和0．26A，则流过A点的电流是______，图乙中流过B点和C点的电流分别是0．26 A和0．26 A，则流过A点的电流是________ （24题图）25．能够提供持续电流的装置称为_______，干电池、蓄电池供电时，是把_____能转化为电能，对人体的安全电压是______V。
三、作图题（共9分）26．在图中，标出通电螺线管和小磁针的N、S板及磁感线的方向。
27．医院的每一个病床附近都有一个按钮式的开关，病人一有情况接下这个开关，值班室的电铃就响起来，同时对应床号的灯也亮起来，医护人员可以迅速地赶到病房。
如图所示，请你用笔代替导线把能实现这一呼叫的电路连好，(导线不要交叉)并分析灯泡的连接方式。
28．请你用笔画线代替导线，将右图中的器材按左图所示电路图连接起来（导线不得交叉）（26题图）（27题图）28题图）四、探究与实验题（共8分）29．二极管的导电特性二极管是一种电学元件，它最重要的特性就是单向导电性。
图甲所示是二极管的实物图和它的电路图符号。
在电路中，电流只能从二极管的正极流入，负极流出。
下面通过简单的实验说明二极管的单向导电性。
方法是：将二极管与一个小灯泡、一个开关串联接在干电池两端。
闭台开关后，若灯泡亮，表明二极管的连接方式是图乙所示，这种连接方式相当电路中的通路状态；若灯泡不亮，表明二极管的连接方式是丙所示，这种连接方式相当于电路中的断路状态。
这个实验很直观地说明了二极管的单向导电性。
（29题图）（1）把二极管、小灯泡、电池、开关分别连接成下图所示电路，请分别说明闭合开关后甲、乙电路中的小灯泡是否发光？（2)请设计一个实验，利用二极管判断蓄电池的正负极(没有电压表、电流表，其他器材自选)请在虚线框内画出电路图：判断方法：五、计算题（共11分，30题7分，31题4分）30．太阳能热水器内装有40 kg的水，在太阳光垂直照射下，水温升高了25℃。
问：(1) 水吸收的热量；(2)若用加热的方式使同质量的水升高相同的温度，至少需要燃烧多少立方米的液化气? (假设液化气燃烧放出的热量有40℅被水吸收，液化气的热值是5．0×107J/m3)31．如图所示的电路，当开关S闭合后，电压表V1的示教为7V，电压表V2 的示数为10V。
若电源的电压为l 2V，则三盏灯泡两端的电压分别是多少?（31题图）B卷一、不定项选择题（共10分）1．质量相等、温度相同的铁块和铜块，在加热了相等的时间后再互相接触，已知铁的比热容比铜的比热容大，则( )A. 热由铁块传给铜块B. 热由铜块传给铁块C. 铁块跟铜块之间不发生热传递D. 以上情况都有可能（2题图）2．如图所示电路，三个电阻都是R0 ，当开关闭合时，电流表A1、A2、A3的读数分别为I1、I2 、I3 ，则它们三者的关系是( )A．I3 = 3/2 I2 B．I3 = 3/2 I1 C．I3 = I2 = I1 D．I3 = 3 I13．如图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是( )A．电压表、电流表的示数均变小B．电压表、电流表的示数均变大C．电压表的示数不变，电流表的示数变大D．电压表的示数变大，电流表的示数不变4．下列关于电流表、电压表连接电路，错误的是( )（4题图）5．如图所示A是软质弹簧，B是盛有水银的水银槽，A下端恰好与水银面接触，开关闭合后发生的现象是( )A．弹簧伸长，灯持续发光B．弹簧缩短，灯熄灭C．弹簧上、下振动，灯忽亮忽灭D．弹簧不起变化，灯持续发光二、综合题（共10分）6．如图为四缸发动机工作原理：内燃机通过连杆把四个汽缸的活塞连在一根曲轴上，并使各汽缸的做功过程错开，在飞轮转动的每半周里，都有一个汽缸在做功，其他三个汽缸分别在做吸气、压缩和排气工作。
(1)发动机在做功冲程里，高温、高压的燃气推动活塞向下运动，同时将______能转化为_____能。
(2)有一台四缸发动机，其主要技术指标如下表所示。
其中排量等于四个汽缸工作容积的总和，汽缸工作容积指活塞从上止点到下止点所扫过的容积，又称单缸排量，它取决于活塞的面积和活塞上下运动的距离(即冲程长)。
转速表示每分钟，曲轴或飞轮所转的周数。
排量 2.0L输出功率120kW转速6000r/min①该发动机在1 s内做功__________J，单缸排量V=_______L。
②在每个做功冲程里，发动机做功W=__________J。
(3)在做功冲程里，燃气对活塞所做的功可表示为W=pV，式中p表示燃气对活塞的压强，则p=__________Pa( IL=10-3m3 )(4)右图为发动机在做功冲程中的示意图。
下面给出了公式W=pV的证明，请将推导过程补充完整（要求各表达式均用S、l或p表示）：设活塞的面积为S，冲程长为l，燃气对活塞的压强为P，则燃气对活塞的压力，F=_____________，燃气对活塞所做的功W=___________，又根据数学知识可知发动机的单缸排节V=__________，故W=pV。
