三菱电梯技术规格
上海三菱电梯HOPEⅡ配置明细清单
日本三菱
除以上进口件外，其余均为上海三菱组装。
轿壁
发纹不锈钢
轿门
发纹不锈钢
厅门
发纹不锈钢
门套
首层发纹不锈钢大门套，其他层发纹不锈钢小门套
轿内操纵箱
CBC-C300型发纹不锈钢微触按钮备轿厢记录灯及轿厢指示器
厅外召唤
PIC-C300发纹不锈钢微触按钮备呼唤记录灯及梯厅位置指示器
2、功能配置：
标准
功能
电梯受阻失速保护
轿内反向指令消除
轿内运行方向指示
层站运行方向指示
关门按钮响应指示
换向重开门
门负载检测
开门按钮响应指示
开门Hale Waihona Puke 阻控制开门保持时间自动调整
轿厢应急照明
即时关门
警铃
检修操作
层站运行控制开关
内部通话装置
强制关门
称重启动
次层停靠
超载报警
轿内超载指示
上电再平层
重复关门
本层再开门
安全停靠
停层开门
另增
功能
光幕及安全触板双重保护
消防操作
五方通话
3、电梯主要进口件清单：
蜗轮蜗杆传动曳引机，VVVF调速
电源要求
照明电源：220V ±7%，50Hz；动力电源：380V ±7%，50Hz
土建参数
顶层高度
≥4400
底坑深度
≥1400
井道尺寸
根据实地勘察
门洞尺寸
宽1100×高2100
装璜配置
轿厢吊顶
豪华拱型吊顶，备紧急救生窗口
轿厢地面
PVC真石地板，或轿底下凹20mm供客户自行装璜铺设
上海三菱电梯HOPEⅡ配置明细清单
三菱电梯常用尺寸
电梯（升降机）尺寸1、柱压冲程触点随动距离EM1500、1600:2.7-3.3mm EM1500、1600: 1.4-1.6mm EM2400、3600:2.0-3.0mm EM2400、3600：0.8-1.4mm 制动器开关触点间隙EM1500、1600：1.0-2.0mmEM2400、3600：1.0-2.0mm2、制动片衬垫原始厚度6mm，当厚度小于4.5mm、当铆钉头部低于衬垫不足1mm时需要更换3、GPS系列电梯的平层精度在±15mm以内4、差动变压器弹簧长度为37.5±1mm5、完全关闭层门和轿门并检查各门球相对应的门刀之间的间距不小于6mm6、确认门刀与层门地坎之间的间距在7-9mm之间7、确认轿门地坎与层门门球之间的距离在7-9mm8、确认固定门刀的垂直倾斜度不大于1mm，当门刀完全关闭时门刀间距在72±1mm，当门刀完全打开时门刀间距为46±1mm9、门挂板与门导轨之间的间距：3-5mm，上压滚轮与门导轨之间的间距：0.1-0.3mm,10、门滑块，上孔用于安装在轿门，下孔用于安装在厅门11、门导轨磨损超过0.3mm时则更换门导轨12、门挂板与门板间的垫片厚度应为4mm13、曳引机减速箱除蜗杆伸出一端渗漏油面积平均每小时不超过150cm²外。
一般油封使用1 至2年以后，应予以更换14、V型皮带检查如果用2kg的力压V型皮带最大变形处L=8±2mm；异步门机STS带如果用0.5kg的力压STS带最大变形处L=18±2mm；同步门机STS带如果用0.5kg的力压STS带最大变形处L=12±2mm。
15、 PM曳引机摩擦片与制动面之间的间隙（抱闸间隙）：0.1-0.12mm，上下间隙差在0.02mm；抱闸电压DC65-70V。
EM曳引机抱闸间隙不大于0.7mm（一般要求在0.1-0.2mm）16、补偿链与底坑地面的距离：200-300mm补偿链最后一节出的缝隙应不大于2mm17、缓冲距耗能型（液压）150-400mm ，储能型（弹簧）200-350mm 。
上海三菱电梯数据
七星城电梯统计电梯生产厂家：
填写说明：因施工图纸还为出，目前仅有总图和地下室开挖图，额定重量请根据楼层高度，最少1000KG考虑，或者按规
根据各自产品特点填写井道建筑尺寸需求，入口尺寸等，本批电梯，高层全部有机房，机房高度，顶层高度注:表示贵方土建与我方要求不符合之处。
1、提升高度大于90m，速度最小为2m/s，并且顶层高度最小为4450。
2、担架梯井道宽度最小为2
表示我司查看贵方土建图后与原表不同之处。
者按规定比1000KG高，请备注说明。
层高度有和要求，请说明。
小为2600，普通客梯井道宽度最小2050，深度最小2090。
菱电梯技术规格
ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：s ；2#、3#梯：s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
上海三菱电梯数据
七星城电梯统计电梯生产厂家：
填写说明：因施工图纸还为出，目前仅有总图和地下室开挖图，额定重量请根据楼层高度，最少1000KG考虑，或者按规
根据各自产品特点填写井道建筑尺寸需求，入口尺寸等，本批电梯，高层全部有机房，机房高度，顶层高度注:表示贵方土建与我方要求不符合之处。
1、提升高度大于90m，速度最小为2m/s，并且顶层高度最小为4450。
2、担架梯井道宽度最小为2
表示我司查看贵方土建图后与原表不同之处。
者按规定比1000KG高，请备注说明。
层高度有和要求，请说明。
小为2600，普通客梯井道宽度最小2050，深度最小2090。
三菱电梯技术规格
ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿上/下行手动运行D69 关门力矩控制DAC 轿运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿照明自动关闭CFO-A 轿通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
LEHYIII乘客电梯基本土建尺寸
P11D
中分式（CO） 825 900（宽）*2100（高） 1.75 28
90
LEHY-III
P11D
中分式（CO） 825 900（宽）*2100（高） 2
28
90
LEHY-III
P11D
中分式（CO） 825 900（宽）*2100（高） 2.5 28
90
LEHY-III
P11D
中分式（CO） 825 900（宽）*2100（高） 1
P14D
中分式（CO） 1050 900（宽）*2100（高） 1.75 28
90
LEHY-III
P14D
中分式（CO） 1050 900（宽）*2100（高） 2
28
90
LEHY-III
P14D
中分式（CO） 1050 900（宽）*2100（高） 2.5 28
90
LEHY-III
P14D
中分式（CO） 1050 900（宽）*2100（高） 1
28
90
LEHY-III
P14W
双折式（2S） 1050 900（宽）*2100（高） 2.5 28
90
LEHY-III
P14D
中分式（CO） 1050 900（宽）*2100（高） 1
18
55
LEHY-III
P14D
中分式（CO） 1050 900（宽）*2100（高） 1.6 28
90
LEHY-III
18
55
LEHY-III
P08W
双折式（2S） 630 900（宽）*2100（高） 1.6 28
90
LEHY-III
P08W
双折式（2S） 630 900（宽）*2100（高） 1.75 28
三菱电梯产品介绍
LEHY-II(菱云)系列电梯简介LEHY-II（菱云）系列电梯是第二代小机房电梯。
LEHY-II（菱云）系列小机房电梯继承了传统有机房电梯的优点，又吸纳了无机房电梯的长处，同时采用了一系列新技术，是上海三菱献给电梯市场的又一倾心之作。
LEHY-II（菱云）系列小机房电梯已于2004年通过鉴定，鉴定委员会一致认为其蕴涵的技术达到了国际先进水平。
新一代的小机房电梯LEHY-II（菱云）系列电梯，提供了载重量从630～1350kg,速度从1～2.5m/s的丰富选择。
其特点如下：一、LEHY-II（菱云）系列电梯与传统的有机房电梯相比，土建布置紧凑，不但井道面积缩小，机房面积更是大幅度减小，使机房与井道一样大；顶层高度和机房高度的降低，最大限度地减小了电梯机房对建筑物外观的影响。
钢丝绳曳引比采用2:1绕法，曳引机布置在机房的左（右）侧，在曳引机的右（左）侧，就能腾出足够多的空间放置控制屏，这样就能留出足够的维修作业空间。
二、LEHY-II（菱云）系列电梯与无机房电梯相比，曳引机、控制柜、限速器等部件都放在机房里，加上总体布置合理，维修空间完全符合国家标准要求，因而这些部件的维修显得很方便；拥有专利技术的“手动盘车救援”装置，不仅安全可靠、操作简便，更完美地解决了目前业内倍感棘手的永磁同步（PM）无齿轮曳引机“手动盘车救援”的难题。
也就是说，LEHY-II（菱云）系列电梯继承了传统有机房电梯维修和救援方便的优点。
另外，在顶层高度、机房高度对于小高层和高层建筑的影响方面，LEHY-II （菱云）系列电梯也具有较大优势。
三、LEHY-II（菱云）系列电梯采用PM曳引机（永磁同步电机驱动的无齿轮曳引机），其主要特点如下：上海三菱的永磁同步电机采用永久磁铁代替励磁绕组，由于磁通固有，因此不再需要励磁电流，建立转矩平衡仅需数十毫秒，使系统响应时间更快，实现了高效率。
由于无励磁电流，实现了低损耗。
提高系统效率约30％～50％。
三菱电梯技术规格
ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
三棱电梯土建技术要求
三相 3 PH ASE 380V 50H Z 单相 1 PH ASE 220V 50H Z FU LL CU RREN T ( A/SET) STARI N G CU RREN T ( A/SET) PO W ER CAPACI TY ( K VA/SET) FU SI N G BO X CU RREN T ( A/SET) D I FFU SI N GH EAT ( kcal /SET. H O U R) 26 57 17 31 1680
上海三菱电梯有限公司
订购单位( TH E BU YER) : 合同编号( CO N TRACTI O N ):
技术规格
机号 N U M BER 用途 U SE 控制系统 CO N TRO L 操作系统 O PERATI O N 载重量 CAPACI TY 速度 SPEED 服务层楼 SERVI CE FLO O R 轿厢门 D O O RS 动力源 PO W ER 照明源 LI G H TI N G 电动机满载电流 ( 安/台) 电动机起动电流 ( 安/台) 电源容量 ( 千伏安/台) 熔断器额定电流 ( 安/台) 机器散热量 ( 千卡/台. 时)
图纸目录
图 号 D RAW IN GN O . 16N LG 30- Q YG -1 16N LG 30- Q YG -2 16N LG 30- Q YG -4
CO N TEN T
修 改 REVI SI O N * * * *
内 容 D ESCRI PTI O N 电梯井道平面图 LI FTW ELL PLAN 厅门留孔图 H O LE FO R LI FT EN TRAN CE 电梯井道剖面图 SECTI O NO F LI FTSH AFT
16N LG 30- Q YG ( 1/3, 2/3, 3/3) 技术规格及土建技术要求
上海三菱货梯配置标准-3000kg
.
货梯标准规格：
型号：HOPE-IIG
类型：有机房电梯
载重量：3000kg
速度：0.5m/s
轿厢内宽：2.5m
轿厢内深：3.2m
轿厢内高：2.2m
开门宽度：1.8m
开门高度：2.2m
装饰标准规格：
轿顶：涂装钢板、日光灯照明、轴流式风扇
轿壁：涂装钢板
轿门：涂装钢板
地板：花纹钢板
厅门：涂装钢板
门套：涂装钢板小门套
操纵箱：发纹不锈钢、点阵液晶显示
梯厅召唤：发纹不锈钢、点阵液晶显示
土建技术要求：
层站列表：甲方提供
提升高度：甲方提供
顶层高度：大于等于4.7m
底坑深度：大于等于1.5m
井道宽度：大于等于3.6m
井道深度：大于等于3.8m
机房宽度：大于等于4.1m
机房深度：大于等于5.5m
.。
三菱电梯常用尺寸
电梯（升降机）尺寸1、柱压冲程触点随动距离EM1500、1600:2.7-3.3mm EM1500、1600: 1.4-1.6mm EM2400、3600:2.0-3.0mm EM2400、3600：0.8-1.4mm 制动器开关触点间隙EM1500、1600：1.0-2.0mmEM2400、3600：1.0-2.0mm2、制动片衬垫原始厚度6mm，当厚度小于4.5mm、当铆钉头部低于衬垫不足1mm时需要更换3、GPS系列电梯的平层精度在±15mm以内4、差动变压器弹簧长度为37.5±1mm5、完全关闭层门和轿门并检查各门球相对应的门刀之间的间距不小于6mm6、确认门刀与层门地坎之间的间距在7-9mm之间7、确认轿门地坎与层门门球之间的距离在7-9mm8、确认固定门刀的垂直倾斜度不大于1mm，当门刀完全关闭时门刀间距在72±1mm，当门刀完全打开时门刀间距为46±1mm9、门挂板与门导轨之间的间距：3-5mm，上压滚轮与门导轨之间的间距：0.1-0.3mm,10、门滑块，上孔用于安装在轿门，下孔用于安装在厅门11、门导轨磨损超过0.3mm时则更换门导轨12、门挂板与门板间的垫片厚度应为4mm13、曳引机减速箱除蜗杆伸出一端渗漏油面积平均每小时不超过150cm²外。
一般油封使用1 至2年以后，应予以更换14、V型皮带检查如果用2kg的力压V型皮带最大变形处L=8±2mm；异步门机STS带如果用0.5kg的力压STS带最大变形处L=18±2mm；同步门机STS带如果用0.5kg的力压STS带最大变形处L=12±2mm。
15、 PM曳引机摩擦片与制动面之间的间隙（抱闸间隙）：0.1-0.12mm，上下间隙差在0.02mm；抱闸电压DC65-70V。
EM曳引机抱闸间隙不大于0.7mm（一般要求在0.1-0.2mm）16、补偿链与底坑地面的距离：200-300mm补偿链最后一节出的缝隙应不大于2mm17、缓冲距耗能型（液压）150-400mm ，储能型（弹簧）200-350mm 。
上海三菱电梯有限公司(精)
综合停车楼电梯（客梯）技术条件书
一、招标电梯基本参数：
二、对中标厂家的基本服务要求：
1、厂家负责到货、安装、调试、保修，负责向有关政府部门申请验收、取得设备投入安全运行所必须的有关证件并支付因此而发生的一切费用。
2、2011年2月28日前提供技术资料供设计单位进行土建、电气设计，2011年6月交货。
3、按照国家有关规定提供质量、售后保证。
三、产品规格及功能配置
电梯型号：小机房乘客电梯
控制系统：双32位全电脑数据网络控制专用交流变压变频（VVVF）系统，PM超薄型永磁同步无齿轮曳引机驱动
操作系统：两台并联控制
额定容量：1050㎏
额定速度：1.75m/s
停层：9层9站9门
开门方式：中分式32位独立微机控制专用交流变压变频（VVVF）
高智能化无连杆门机
开门尺寸：（宽）900mm ×（高）2100mm
机房位置：井道顶部
电源：动力：380V，50HZ；照明：220V，50Hz
轿厢内净尺寸：（宽）1600mm ×（深）1500mm ×（高）2300mm 轿顶：天花备风扇及安全出口
轿厢壁：发纹不锈钢
轿厢门：发纹不锈钢
轿厢地板：PVC真石地板
门套：发纹不锈钢小门套
厅门：发纹不锈钢
地坎：硬质铝型材
轿厢操纵板及位置指示器：
高档树脂微触按钮，高精度点阵显示，优质镜面不锈钢面板，8位独立电脑控制
候梯厅位置显示器：
高档树脂微触按钮，高精度点阵显示，优质发纹不锈钢面板，8位独立电脑控制
本项目电梯功能配置表。
电梯多媒体显示系统产品规格书三菱
电梯多媒体显示系统产品规格书三菱一、产品概述电梯多媒体显示系统是专门为三菱电梯设计的一套先进的信息展示和交互解决方案。
它旨在为乘客提供丰富、实用和吸引人的多媒体内容，提升电梯乘坐体验，同时为物业管理和广告投放提供有效的平台。
二、系统组成1、显示屏幕采用高清晰度液晶显示屏，具有出色的图像质量和色彩表现。
屏幕尺寸根据电梯轿厢的大小和设计进行定制，确保最佳的视觉效果。
2、控制单元内置高性能的处理器和存储设备，能够快速处理和播放多媒体内容。
支持多种接口，如 HDMI、USB 等，方便与外部设备连接和内容更新。
3、多媒体内容管理系统提供易于使用的界面，方便管理员进行内容的上传、编辑和排程。
支持多种媒体格式，如图片、视频、动画、文本等。
4、音频系统配备高品质的扬声器，提供清晰、响亮的声音输出。
可实现音频与视频内容的同步播放。
三、显示功能1、电梯运行信息显示实时显示电梯的楼层、运行方向、载重等基本信息。
以直观的图形和数字形式呈现，便于乘客了解电梯状态。
2、多媒体广告播放支持循环播放高质量的广告视频和图片，为广告商提供有效的宣传渠道。
可以根据时间、楼层等条件进行精准的广告投放。
3、紧急通知和警示信息显示在紧急情况下，能够迅速切换显示紧急通知和安全警示信息，引导乘客采取正确的行动。
4、天气预报和新闻资讯展示实时获取天气预报和最新的新闻资讯，为乘客提供实用的信息服务。
四、技术规格1、屏幕分辨率达到高清标准，如 1920×1080 或更高，以提供清晰细腻的图像。
2、亮度和对比度具有足够高的亮度，以适应电梯轿厢内不同的光线环境，确保图像清晰可见。
对比度达到较高水平，使图像色彩鲜明，层次丰富。
3、响应时间屏幕响应时间短，确保图像流畅无拖影，特别是在播放动态内容时。
4、存储容量控制单元具备足够的内部存储容量，以存储大量的多媒体内容。
同时支持外部存储设备扩展，方便增加存储空间。
5、网络连接支持有线网络和无线网络连接，便于系统与远程服务器进行数据交互和内容更新。
电梯参数汇总表
2000*1750
1100*2100
顶层高度mm
≥4450 ≥4500 ≥4600 ≥4600 ≥4700 ≥4700 ≥5000
轿厢净尺寸
（宽*深）mm 1100*1320 1300*1670 1500*2620 2000*2750 2500*2400 2500*3200 2500*3400
开门净尺寸
5
1350
2500*2090
1460(1.6m/s，1.75m/s) 1630(2m/s)1930(2.5m/s)
有机房垂直客梯
序号 1 2 3 4 5 6 7 8 载重（kg）
550 630 800 900 1050 1200 1350
井道尺寸mm
（宽*深） 1850*1630 1850*1700 1900*1950 2200*1970 2200*2120 2600*20有机房货梯
序号 1 2 3 4 5 6 7 载重（kg）
630 1000 2000（1） 2000（2） 3000（1） 3000（2） 5000
井道尺寸mm
（宽*深） 2100*1900 2500*2300 2700*3200 2900*3300 3580*3000 3580*3750 3700*4100
底坑深度mm
≥1500(0.63m/s,1.0m/s) ≥1500(0.63m/s,1.0m/s) ≥1500(0.63m/s,1.0m/s) ≥1500(0.63m/s,1.0m/s) ≥1500(0.5m/s) ≥1500(0.5m/s) ≥1500(0.25m/s,0.63m/s)
菱电梯基本尺寸参考表
轿厢净尺寸mm
（宽*深） 1100*1400
开门净尺寸mm
三菱电梯LEHY-IIIB产品简介
LEHY-IIIB小机房医用电梯产品介绍LEHY-IIIB小机房医用电梯是上海三菱专为医院环境而设计的医用电梯。
最大程度地满足医院特殊环境的使用要求，简洁明亮的人性化轿厢设计配合大量抗菌材料，缔造出清洁舒适的运行空间。
一切皆与现代医疗环境及设备相得益彰，和谐统一，为病人营造一个关爱、舒适的空间。
LEHY-IIIB秉承三菱一贯技术优势，将智能、舒适、安全、节能以及灵敏抗扰等专业特质完美融合，赋予医梯完美的品质，获得广泛赞誉，备受各大医院推崇。
一、基本规格二、主要技术特点2.1小机房通过曳引机和控制屏的小型化设计，使得机房平面尺寸和井道平面尺寸基本一致，机房面积大为减小。
提高了住宅建筑设计的自由度，使建筑外形更为美观。
2.2变压变频（VVVF）调速控制技术、全数字化控制技术1987年，上海三菱在国内电梯市场率先推出了交流变压变频（VVVF）调速电梯。
VVVF 调速较传统调速技术具有更高的效率，更好的控制性能，应用VVVF调速技术的电梯运行更加节能，乘行的舒适度更好。
上海三菱对VVVF调速技术有近20年的应用经验积累，不断将最新的技术和器件用于电梯变压变频驱动，使上海三菱VVVF调速技术朝高性能、高可靠性、数字化和小型化的方向快速发展。
本梯种应用空间矢量控制技术（SVPWM）实现电梯驱动的VVVF（变压变频）调速，选用国际最新第六代大功率模块、32位高速数字信号控制器（DSC）和大规模集成电路等先进电器元件，使电梯速度无论如何，系统均可按照最佳速度变化曲线，精确调整电动机转速,利用电脑按照现代人工学原理优化设计而成的理想速度曲线运行，令电梯运载平稳、安全、高效，最大程度上满足人体对乘坐舒适感的要求，使电梯的乘行成为上上下下的享受。
上海三菱的变频系统是专为电梯设计的变频系统，设计时充分考虑电梯的特殊运行工况和实际使用环境，较通用变频器我们的系统具有更精准的计算能力、更快速的响应能力、更良好的抗扰动能力。
上海三菱电梯HOPEⅡ配置明细清单
发纹不锈钢
轿门发纹不锈钢厅门来自发纹不锈钢门套
首层发纹不锈钢大门套，其他层发纹不锈钢小门套
轿内操纵箱
CBC-C300型发纹不锈钢微触按钮备轿厢记录灯及轿厢指示器
厅外召唤
PIC-C300发纹不锈钢微触按钮备呼唤记录灯及梯厅位置指示器
2、功能配置：
标准
功能
电梯受阻失速保护
轿内反向指令消除
轿内运行方向指示
部件名称
散件名称
生产厂商及产地
控制柜
电脑板CPU
日本INTER
变频元器件
日本三菱
主接触器
日本三菱
三相整流模块
日本SANREX
门机
电脑板CPU
日本INTER
门机驱动变频元器件
日本三菱
开门速度控制器
日本三菱
电流互感器
日本三菱
曳引机
主机轴承
日本三菱
编码器
日本三菱
操纵箱、厅外召唤器
指层板、指令板CPU
日本三菱
层站运行方向指示
关门按钮响应指示
换向重开门
门负载检测
开门按钮响应指示
开门受阻控制
开门保持时间自动调整
轿厢应急照明
即时关门
警铃
检修操作
层站运行控制开关
内部通话装置
强制关门
称重启动
次层停靠
超载报警
轿内超载指示
上电再平层
重复关门
本层再开门
安全停靠
停层开门
另增
功能
光幕及安全触板双重保护
消防操作
五方通话
3、电梯主要进口件清单：
蜗轮蜗杆传动曳引机，VVVF调速
电源要求
照明电源：220V ±7%，50Hz ；动力电源：380V ±7%，50Hz
一品牌范围日立HGCO三菱GS
一、品牌范围：日立HGP-1050-CO90、三菱GPS-III、广日、广州奥的斯二、技术规格参数及要求1、技术规格调速系统：变频变压调速控制VVVF控制系统： 32位微机全电脑控制曳引机系统：永磁同步无齿轮曳引机额定载重： 1000公斤额定速度：米/秒90米/分停站及行程： 6/6/6 1,2,3,4,5,6机房位置：井道顶部,预留设备孔;电源要求：三相四线380V +/-7% 50Hz井道、机房尺寸：按现有土建井道设计安装2、轿厢设计轿厢内部尺寸：宽1600mm×深1480mm轿厢壁：发纹不锈钢轿顶： G2006型豪华日光吊顶轿厢门：发纹不锈钢,双扇中分自动门轿厢地板： GF82303、梯门出入口设计门开口：宽900mm×高2100mm门框： 1-6层发纹不锈钢小门套梯间门： 1-6层发纹不锈钢厅门4、讯号轿厢操作箱：COP7-SPO型按钮操纵箱轿厢位置显示器：高辉度半导体LED数字式指层显示器梯外呼唤及显示：HBI1-SPO型带指层数字显示微触召唤按钮箱5、标准功能1、全集选控制2、检修运行方式3、召唤功能4、电梯自救运行5、到站自动开门6、自动关门7、对讲机通讯8、警铃9、关门按钮提前关门10、开门按钮开门11、故障重开门12、起动补偿13、满载直驶14、闲驶时轿内照明、风扇自动断电15、故障历史记录16、井道层楼数据自学习17、层楼位置信号的自动修正18、泊梯19、火灾紧急返回运行20、门区外不能开门保护措施21、双安全触板22、开关门受阻保护装置23、超载保护24、超速保护25、运行超时保护26、防溜车保护27、防终端越程保护28、安全接触器触点检测保护29、变频器多重保护30、电梯运行次数显示31、欠压保护32、欠相保护33、停电照明功能34、防门锁短接35、换站停靠36、故障显示37、逆向运行保护38、错误指令取消39、反向时自动消指令40、点阵式层楼显示器41、楼层滚动显示42、微动平层功能提升高度≥45米43、磁角度自学习功能44、消防员操作45、消防信号反馈增选功能：46、红外光幕保护 47、停电自救功能48、报站钟功能三、电梯进口件要求清单四、售后服务及要求：1基本要求：1、竞标人所报品牌型号必须是在品牌范围内选取的;并须提供电梯生厂家签发的项目销售证书原件,否则竞标无效;2、本项目包括设备采购、安装及调试服务,一次性交付使用;3、成交人负责免费培训买方的维修人员1～2名;并在本市临近设有固定办公地点及固定维修人员;提供联系地点4、本项目拒绝联合体竞标;2售后服务：1、售后服务要求：①免费办理报装、报检手续；②保养期内定期派人进行巡检、例保,维护保养人员每三个月提交一份有关电梯维修保养情况报告,半年一次全面维护保养；免费保养期到后,进行一次全面的检修与调试,并提交检查报告；③开设24小时故障保修电话,接到用户故障通知后,维修人员小时内赶到现场处理；④常年备有电梯配件,能及时处理、替换损坏的部件;2、质保期、保养期：自验收合格交付使用之日起18个月内免费质量三包,质保期内所有零部件免费更换;免费保养期18个月,免费保养期内免费维修、保养、并提供柴油、棉纱等维修、保养用辅料;3、书面承诺保修期内接到用户故障通知后,维修人员市内30分钟内赶到现场处理,质保期满后电梯零配件以市场价格的八折优惠提供;4、保证有大量的电梯库存零配部件,应对日常应急维修处理;3交付使用期：1、签订合同后90天内完成安装、调试、验收;2、交货地点：贺州市八步区法院办公大楼;五、付款方式：1、甲方以银行汇付方式向乙方付款；2、合同款甲方分叁期支付：第一期：合同签定后5日内,甲方向乙方支付设备总价的30%作为电梯设备预付款；第二期：在乙方向甲方发出电梯设备提货通知书前20天,甲方支付设备总价的68%给乙方将电梯设备提货至甲方施工现场,其余2%的设备总价作为质量保证金,在乙方安装完毕并经贺州市技术监督局检验合格并取得安全检验合格证满18个月后五日内退还给乙方;第三期：电梯安装款在乙方安装工程队进入甲方工地开始安装后五日内将安装款的50%付给乙方,剩余50%的安装款在乙方安装完毕并经贺州市技术监督局检验合格并取得安全检验合格证后五日内付清给乙方;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

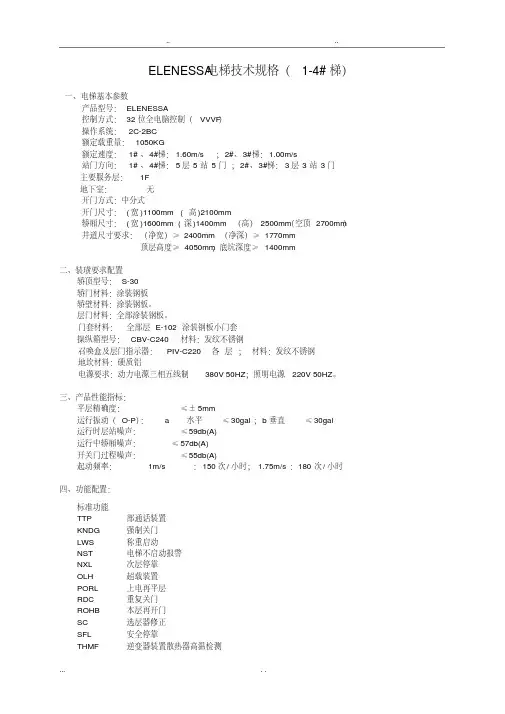

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。
五、产品标准：本产品的技术标准、质量要求见现行GB7588-2003ELENESSA电梯技术规格（5-8#）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1275KG额定速度： 1.60m/s站门方向： 5#、6#梯：5层5站5门；7#、8#梯：4层4站4门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1110mm (高)2100mm轿厢尺寸：(宽)2000mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2510mm （净深）≥1975mm顶层高度≥4250mm；底坑深度≥1650mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。
层门材料：全部涂装钢板。
门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。
三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal 运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆其他要求配置：轿箱地板下凹2厘米，并预留装修重量五、产品标准：本产品的技术标准、质量要求见现行GB7588-2003电梯技术规格（9-12#梯）一、基本规格产品型号：日本三菱商标MAXIEZ-CZ小机房型控制系统：全电脑数据网络控制交流变频变压调速操作系统： 4C-∑AI-2200（4台群控）；传动系统： PM（永磁）同步电机驱动方式额定载重量： 1350kg额定速度： 2.50m/s层站： 9#、12#：26层26站；10-11#：25层25站基站：首层（1/F）开门尺寸：宽1100mm×高2100mm机房位置：井道上面楼层电源：动力：380V，50HZ；照明：220V，50HZ二、轿厢内部设计：吊顶型号： CD-0操纵箱： CBV-C530（发纹不锈钢面板，圆形不锈钢凸板按钮，排版预留空,袖壁一体式）+副操纵箱CBV-C560。
其中12#电梯增加残疾人操纵箱CBV-F5100前壁：喷漆钢板轿壁：喷漆钢板轿门：喷漆钢板出入口上板：喷漆钢板扶手：后侧不锈钢扁扶手地板：拼花地板（TMB1）轿厢内部尺寸：（宽）2000mm×（深）1500mm×（高）2600mm（空顶高度2800mm）三、梯厅入口设计：厅门材料：各层喷漆钢板。
门套：各层为喷漆钢板E-102小门套。
门机系统：电脑控制驱动方式为变频变压无连杆门机系统地坎：硬质银白色铝。
四、讯号板：讯号面板：面板材料：发纹不锈钢；按钮材料：圆形不锈钢凸板按钮显示：数字式LED点阵式厅外召唤型号：各层HBV-C610+HLV-A21（层站预报灯）五、本机主要功能：标准功能MBS2 光幕装置（2D）FER 火灾应急返回FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理ABP 满员自动通过AS 司机服务AST 电梯受阻失速保护CCBK 操纵箱微机异常处理CCC 轿内反向指令消除CFO-A 轿内通风装置自动关闭CLO-A 轿内照明自动关闭精品文档CLTS 关门保护D69 关门力矩控制RSRL 钢丝绳拉伸再平层HOS 层站运行控制开关CHAC 高加速度运行SOHS 动态分散待机DOT 开门保持时间自动调整DAC 轿内运行方向指示DDOP 换向重开门DLD 门负载检测FCC-A 轿内误指令自动消除DODA 门传感器自诊断DONG 开门受阻控制DSAC 门速自适应控制EDC 即时关门FCC-P 轿内误指令人工消除（轿内按钮型）SO 停层开门IND 独立运行ITP 内部通话装置LWS 称重启动AAN-B 注意语音提示FHL 层站到站指示COS 连续服务MFP 主层站待机NDG 响铃强制关门NST 电梯不启动报警NXL 次层停靠OLH 超载报警PROL 上电再平层RDC 重复关门ROHB 本层再开门SFL 安全停靠GCBK 群控后备运行HBM 层站召唤微动按钮AECH 层站到站电子谐音器ECL 轿厢应急照明、MELD 停电应急停靠。
选择功能ITV ITV电缆FE 消防服务轿箱地板下凹2厘米，并预留装修重量六、基本土建要求：1、井道结构：待定2、顶层高度：≥5100mm3、底坑深度：≥2200mm4、提升高度（行程）：5、井道总高及大小：（宽）2440mm×（深）2140mm （高度待定）6、机房净高度及大小：（宽）2440mm×（深）2140mm （净高度≥2600）七、产品标准：本产品的技术标准、质量要求见现行GB7588-2003精品文档电梯技术规格（13#梯）一、基本规格产品型号：上海三菱商标LEHY-II小机房型控制系统：全电脑数据网络控制交流变频变压调速操作系统： 1C-2BC（单控）；传动系统： PM（永磁）同步电机驱动方式额定载重量： 1350kg额定速度： 2.50m/s层站： 26层26站；基站：首层（1/F）开门尺寸：宽1100mm×高2100mm机房位置：井道上面楼层电源：动力：380V，50HZ；照明：220V，50HZ二、轿厢内部设计：吊顶型号： DD-JV-2操纵箱： ZCBE-C110（发纹不锈钢面板，圆形不锈钢按钮）前壁：发纹不锈钢轿壁：发纹不锈钢轿门：发纹不锈钢出入口上板：发纹不锈钢扶手：后侧不锈钢扁扶手地板：拼花地板（TMB1）轿厢内部尺寸：（宽）2000mm×（深）1500mm×（高）2300mm三、梯厅入口设计：厅门材料：各层为发纹不锈钢。
门套：各层为发纹不锈钢E-102小门套。
门机系统：电脑控制驱动方式为变频变压无连杆门机系统地坎：硬质银白色铝。
四、讯号板：讯号面板：面板材料：发纹不锈钢；按钮材料：圆形不锈钢按钮显示：数字式LED点阵式厅外召唤型号：各层ZPIE-C110五、本机主要功能：功能配置标准功能（样本上的标准功能都有）ARL 自动再平层AST 电梯受阻失速保护CCC 轿内反向指令消除COS 连续服务DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DKO-TB 开门延长按钮精品文档DLD 门负载检测DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整ECL 轿厢应急照明EDC 即时关门EMB 警铃HAND 检修操作HOS 层站运行控制开关IND 独立运行ITP 内部通话装置KNDG 强制关门LWS 称重启动MBS 光幕安全触板MFP 主层站待机NXL 次层停靠OHS 分散待机OLH 超载报警OLHL 轿内超载指示PIC 带召唤按钮层站位置显示PORL 上电再平层RDC 重复关门ROHB 本层再开门SFL 安全停靠SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭六、基本土建要求：1、井道结构：待定2、顶层高度：≥4850mm3、底坑深度：≥1900mm4、提升高度（行程）：5、井道总高及大小：（宽）2500mm×（深）2090mm （高度待定）6、机房净高度及大小：（宽）2500mm×（深）2090mm （净高度≥2600）七、产品标准：本产品的技术标准、质量要求见现行GB7588-2003。
