补偿方案性能比较
城轨供电系统电力设备—SVG无功补偿装置
电能治理方案
教学目标
要求学生通过学习，了解并掌握电能治理方案的相关 知识。
教学重点
1
认知电能治理方案内容
2 了解电气系统的负荷特点
目录
01
电能治理 方案
电能治理方案
并网功率
光
发电量
伏 电
站
并网电流
负
荷
曲
线
电能治理方案
电能治理方案
无功补偿装置的动态性能：
❤控制目标:>0.95 ❤实时计算：<1ms/次 ❤功率因数控制周期:0.5ms 无谐波放大风险，无过补偿 问题
轨道交通主站无功补偿接线
控制目标：PF>0.95
高低压电气设备
供电系统构成
教学目标
要求学生通过学习，了解并掌握供电系统构成的相关 知识。
教学重点
1
认知供电系统构成内容
2
了解集中供电方式
目录
01
集中供电 方式
02
供电系统 构成
03
轨道交通 电气系统
特点
集中供电方式
~
主变电所 牵引变电所
回流线 接触轨
低压系统——就地补偿 SVG或APF
35kV 环网
谐波无功
Y
Y
Y
Y
Y
Y
~- ~-
动力照明系统
R 电动车 组负载
电能治理原则
中高压系统——集中补偿
考核点
高压SVG ~
110kV
… … …
A1 A2 An B1 B2 Bn C1 C2 Cn
主变电所
35kV
~
无功
城市电网 高压供电
牵引变/ 降压变
钢铁企业的功率因数和无功补偿方式选择
钢铁企业的功率因数和无功补偿方式选择钢铁企业中有大量的感性负荷, 因此钢铁企业的自然功率因数比较低, 这样造成的影响有: 降低了系统发电机的输出有功功率、降低了变电和输电设施的供电能力、增加了供电网络的损耗、增加了输电线路的电压降。
鉴于功率因数的高低对发、供、用电设备的充分利用、节约电能和改善电压质量有着重要影响。
为了提高用电用户的功率因数并保持其均衡, 按原水利电力部、国家XX局,XX局（83）水电财字第215号文件中规定，“功率因数标准0.90, 试用于160 千伏安（千瓦）以上的高压供电工业用户（包括社队工业用户）、装有带负荷调整电压装置的高压供电电力用户3200千伏安及以上的电力排灌站…”,并且在以0.90为标准的功率因数调整电费表中, 对0.90 以上的功率因数减少电费, 对0.90 以下的功率因数增加电费。
由以上可看出, 提供功率因数不仅对电力系统, 对钢铁企业的经济运行有重大意义。
在考虑提高功率因数时, 应首先提高企业用电设备的自然功率因数, 当采取设施后还达不到电力部门的要求时, 才考虑人工补偿。
一、提高钢铁企业自然功率因数的措施钢铁企业无功功率消耗, 一般感应电机占70%,变压器占20%, 线路占10%。
因此提供钢铁企业的功率因数, 应从降低感应电机无功损耗和降低变压器无功损耗着手:（一）降低感应电机的无功损耗1. 提供电机的负载率, 使其接近满载运行。
根据感应电机的性能和特性,感应电机的功率因数、效率与负荷率的关系,见图1。
由图 1 可以看出, 感应电机的最高效率, 一般在3/4 负载至满载期间出现, 而功率因数则在满负荷时最高,因此使用适当容量的电机,使其接近满载运行, 不但能节约用电, 而且可以提高功率因数,降低无功损耗。
在钢铁企业中, 选择电机容量时,一般是按电机最大出力的情况下, 考虑了一定的余度,又将电机额定容量靠上一级的标准容量, 因此在实际运行时电机很少运行在满载情况, 甚至经常运行在50%负载率或更低的情况。
无功补偿SVC和FC区别(调速系统)范文
1. 无功冲击对电网和负荷的影响煤矿负荷多为交流传动设备。
且有部分设备如主、副井的铰车，采用交-交变频调速设备或直流调速设备。
铰车属重载起动，无功冲击较大，并伴随大量整数倍和非整数倍的谐波电流产生，功率因数低，给电网供电产生如下问题：1.1 无功冲击产生的不良影响1)使供电母线的电压产生波动，降低机电设备的运行效率。
供电母线电压产生波动时，将使用户的异步电机类负荷转矩随之变化，输入负荷的有功功率下降，影响生产和设备的出力。
2)绞车的快速无功冲击引起母线电压剧烈波动，严重时影响自动化装置的正常工作，闪变对人眼造成刺激，增加疲劳，甚至危及人身安全。
3) 大量无功使系统功率因数较低，浪费大量能源。
1.2 谐波电流对电气设备的危害1) 谐波对旋转电机的影响谐波对旋转电机的主要影响是产生附加损耗，其次产生机械振动，噪声和谐波过电压。
2) 谐波对供电变压器的影响谐波对供电变压器的影响主要是产生附加损耗，温升增加，出力下降影响绝缘寿命。
3) 谐波对变流装置的影响交流电压畸变可能引起不可逆变流设备控制角的时间间隔不等，并通过正反馈而放大系统的电压畸变，使变流器工作不稳定，而对逆变器则可能发生换流失败而无法工作，甚至损坏变流设备。
4) 谐波对电缆及并联电容器的影响，当产生谐波放大时，并联电容器，将因过电流及过电压而损坏，严重时将危及整个供电系统的安全运行。
5) 谐波对通信产生干扰，使电度计量产生误差。
6) 谐波对继电保护自动装置和计算机等也将产生不良影响。
谐波及无功冲击导致的电压波动。
严重影响用户本身及电网用电设备的安全运行，降低了供电电网的电能质量。
特别是电压波动超标，引起供电系统电能质量的变化将会对其他动力负荷产生严重影响，甚至造成其不能正常工作。
必须按电能质量有关标准的规定，应采取综合治理措施。
二. 固定电容补偿2.1固定无功补偿方案是补偿无功功率的常规方法。
装置具有结构简单、经济方便等优点，其补偿无功的容量是设计根据计算的平均负荷大小而确定的，是一个不可调的固定量，通常由电抗器和电容器串联组成，其功能主要是补偿负荷产生的感性无功。
无功补偿SVC和FC区别(调速系统)
1. 无功冲击对电网和负荷的影响煤矿负荷多为交流传动设备。
且有部分设备如主、副井的铰车，采用交-交变频调速设备或直流调速设备。
铰车属重载起动，无功冲击较大，并伴随大量整数倍和非整数倍的谐波电流产生，功率因数低，给电网供电产生如下问题：1.1 无功冲击产生的不良影响1)使供电母线的电压产生波动，降低机电设备的运行效率。
供电母线电压产生波动时，将使用户的异步电机类负荷转矩随之变化，输入负荷的有功功率下降，影响生产和设备的出力。
2)绞车的快速无功冲击引起母线电压剧烈波动，严重时影响自动化装置的正常工作，闪变对人眼造成刺激，增加疲劳，甚至危及人身安全。
3) 大量无功使系统功率因数较低，浪费大量能源。
1.2 谐波电流对电气设备的危害1) 谐波对旋转电机的影响谐波对旋转电机的主要影响是产生附加损耗，其次产生机械振动，噪声和谐波过电压。
2) 谐波对供电变压器的影响谐波对供电变压器的影响主要是产生附加损耗，温升增加，出力下降影响绝缘寿命。
3) 谐波对变流装置的影响交流电压畸变可能引起不可逆变流设备控制角的时间间隔不等，并通过正反馈而放大系统的电压畸变，使变流器工作不稳定，而对逆变器则可能发生换流失败而无法工作，甚至损坏变流设备。
4) 谐波对电缆及并联电容器的影响，当产生谐波放大时，并联电容器，将因过电流及过电压而损坏，严重时将危及整个供电系统的安全运行。
5) 谐波对通信产生干扰，使电度计量产生误差。
6) 谐波对继电保护自动装置和计算机等也将产生不良影响。
谐波及无功冲击导致的电压波动。
严重影响用户本身及电网用电设备的安全运行，降低了供电电网的电能质量。
特别是电压波动超标，引起供电系统电能质量的变化将会对其他动力负荷产生严重影响，甚至造成其不能正常工作。
必须按电能质量有关标准的规定，应采取综合治理措施。
二. 固定电容补偿2.1固定无功补偿方案是补偿无功功率的常规方法。
装置具有结构简单、经济方便等优点，其补偿无功的容量是设计根据计算的平均负荷大小而确定的，是一个不可调的固定量，通常由电抗器和电容器串联组成，其功能主要是补偿负荷产生的感性无功。

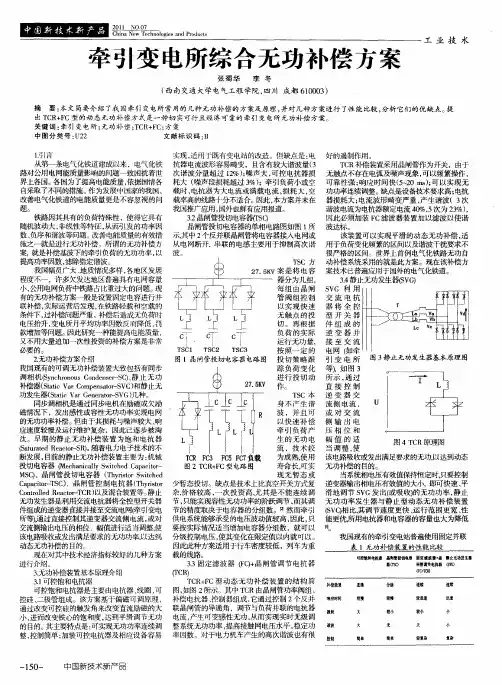

牵引变电所综合无功补偿方案
中图分 类号 ： ２ Ｕ２ １ Ｉ ． 爵 ７ 文 献 标 识 码 ： Ｂ
从第一 条电气化铁道建成以来 ，电气化铁 路对公用 电网能质量 影响的问题 一致困扰着世 界上各 国。 国为了提高电能质 量 ， 国情各 各 依据 自 采取 了不同的措施 。 作为发展中国家 的我 国， 改善 电气化铁道 的电能质 量更是不容忽视的问
题。
铁路 因ｋ ．－ ￣ ６ 的负荷特殊性 ， 使得 它具 有 随机波动大 ， 非线性等特征 ， 从而引发 的功率因 数、 负序和谐波等 问题 。 改善 电能质量的有效措 施之一就是进行无功补偿 。所 谓的无功 补偿方 案， 就是补 偿基波下的牵引负荷的无 功功率 ， 以 波 提高功率因数 ， 滤除指定谐波 。 我 国幅员广大 、 地质情况多样 ， 各地 区发展
工 业 技 术
牵 引变 电所综 合 无功补偿 方案
张 蜀 华 李 冬
（ 南交通大学电气工程学院， 西 四川 成都 ６ ０ ０ ） １０ ３
摘 要 ： 简要介 绍 了我 国牵 引变电所 常用 的几种 无功 补偿 的方案 及原 理 ， 对几 种方案进 行 了性 能比较 ， 它们 的优缺 点 。 本文 并 分析 提
实现 ， 用于既有 变电站的改造 。但缺点 是 ： 适 电 抗器电流波形容易畸变 ，且含有较 大谐波量（ ３ 次谐波分 量超过 １％）噪声大 ， ２ ； 可控 电抗 器损 耗大 （ 噪声段 损耗超过 ３ ；牵引负荷小或 空 ％） 载时 ， 电抗器 为大 电流 或满载 电流 ， 损耗 大 ， 空 载率高的线路 十分不适合。因此 ， 案并未在 本方 我国推广应用 ， 国外也鲜有应用报道 。 ３ 晶闸管投切 电容器｛ｓ １ Ｉ ２ ｒｃ Ｉ ＇ 晶闸管投 切电容器 的单相 电路 图如 图 １ 所 示ｌ 中２ 苴 个反并联 晶闸管将 电容器接人 电网或 从 电网断开， 串联 的电感 主要用于抑 制高次谐
砖混房和砖木房补偿标准
砖混房和砖木房补偿标准一、砖混房补偿标准1. 砖混房的定义砖混房是指主要采用砖石和混凝土建造的房屋，具有较高的结构强度和耐久性。
2. 砖混房补偿标准的依据砖混房补偿标准一般依据以下几个方面来确定：•房屋的建筑面积•房屋的结构和装修状况•房屋的使用年限和维修情况3. 砖混房补偿标准的具体内容根据不同的情况，砖混房补偿标准可以包括以下几个方面：•补偿金金额：根据房屋的面积和房屋价值进行计算，一般会按照一定的比例进行补偿。
•重新安置房屋：当砖混房被拆除后，政府会为房屋的所有权人提供一套同等或者相近的新房来进行重新安置。
4. 砖混房补偿标准的执行砖混房补偿标准的执行一般有以下几个步骤：•房屋评估：由评估机构对砖混房进行评估，确定其价值和补偿金额。
•补偿协商：政府和房屋所有权人进行补偿金额的协商，根据补偿标准和评估结果进行确定。
•补偿支付：当补偿金额确定后，政府会按约定的方式将补偿款支付给房屋所有权人。
二、砖木房补偿标准1. 砖木房的定义砖木房是指主要采用砖石和木材建造的房屋，结构相对较简单，但具有一定的稳定性和隔热性能。
2. 砖木房补偿标准的依据砖木房补偿标准一般依据以下几个方面来确定：•房屋的建筑面积•房屋的结构和装修状况•房屋的使用年限和维修情况3. 砖木房补偿标准的具体内容根据不同的情况，砖木房补偿标准可以包括以下几个方面：•补偿金金额：根据房屋的面积和房屋价值进行计算，一般会按照一定的比例进行补偿。
•重新安置房屋：当砖木房被拆除后，政府会为房屋的所有权人提供一套同等或者相近的新房来进行重新安置。
4. 砖木房补偿标准的执行砖木房补偿标准的执行一般有以下几个步骤：•房屋评估：由评估机构对砖木房进行评估，确定其价值和补偿金额。
•补偿协商：政府和房屋所有权人进行补偿金额的协商，根据补偿标准和评估结果进行确定。
•补偿支付：当补偿金额确定后，政府会按约定的方式将补偿款支付给房屋所有权人。
三、砖混房和砖木房补偿标准的比较和改进1. 砖混房和砖木房补偿标准的比较砖混房和砖木房补偿标准在补偿内容上大致相同，都包括补偿金金额和重新安置房屋。
SVC、SVG、VQC、TCR比较
敞开式结构的VQC与MCR混合型动态平滑补偿装置对于无功负荷小范围波动频繁且对补偿精度要求较高的场合，可以使用VQC+MCR混合型动态无功补偿装置。
原理:VQC电容器组按小容量多分组减少投切冲击，作为有级差慢速粗调， MCR的容量很小，只相当于极差容量，当无功、电压在小范围频繁波动时，MCR快速响应，精细调节无功输出，精确贴合无功负荷曲线，使系统功率因数恒定在0.95以上，大幅提高设备使用寿命和工作质量。
1、市场上常见的几种无功补偿模式的优缺点及适用场合市场上常见的无功补偿技术主要有：VQC、动态补偿、固定补偿。
固定补偿：曾因其结构简单，造价低的优点在早期的系统内变电站大量运用，适用于无功负荷稳定的场合，但由于其固有的缺点：容量调整需人工干预、易过补或欠补、无法隔离故障正逐步被VQC所替代。
动态补偿：SVG、SVC，其特点是响应迅速，主要用于电弧炉、轧钢设备、矿井提升机、电力机车牵引等特殊的冲击性负荷设备，以维持设备正常运行为目的。
设备造价极高，运行可靠性差，后期维护困难，运行成本高。
就节能降损投资回报率而言其效果远不如VQC和固定补偿。
VQC（电压无功综合控制）:在用户以节能降损、提高输变电设备的输送能力为目的的应用场合，VQC以其节能效果明显、跟踪补偿效果好、免维护、自动化程度高、造价合理等特点广泛应用于电力系统变电站、开闭所和其他工矿企业。
2、当前市场常规VQC存在的问题常规VQC产品作为无功补偿设备中二代产品，因其按需自动补偿，维护简单，成本适中的优点得到了广大客户的欢迎，但受当时经济技术条件的限制，使用中发现存在以下问题：2.1分组不细，投切冲击大传统的VQC因为受成本的限制一般分为2-4级，最多不会超过5级，电容级差大，投切电容器组对系统的冲击大，无法实现精细补偿。
2.2装置运行不可靠，故障率较高受当时经济技术条件的限制，VQC二代产品的结构设计和元件选型上存在安全隐患，造成运行不可靠，故障率较高。
补偿容量的配置原则
补偿容量的配置原则
1. 弹性和可伸缩性，补偿容量的配置应该具有弹性和可伸缩性，能够根据实际需求进行动态调整。
这样可以确保系统在需求波动或
增长时能够灵活应对，而不至于过度消耗资源或者导致性能下降。
2. 安全边际，在配置补偿容量时，需要考虑到系统的安全边际，即预留足够的额外容量以应对意外情况或者突发事件。
这样可以确
保系统在遇到异常情况时仍然能够正常运行，而不至于崩溃或者导
致数据丢失。
3. 预测性能需求，补偿容量的配置还需要考虑到系统未来的性
能需求，包括用户增长、业务扩展等因素。
通过对未来需求的预测，可以合理配置补偿容量，避免系统过度扩容或者资源浪费。
4. 效益与成本的权衡，在配置补偿容量时，需要权衡系统的效
益和成本，避免过度配置导致资源浪费，也不能过于节约而导致系
统无法应对需求增长或者故障情况。
5. 自动化管理，补偿容量的配置应该借助自动化管理工具和技术，能够根据实时监测数据和预测模型进行动态调整，以实现智能
化的容量管理和优化。
总的来说，补偿容量的配置原则是在确保系统性能和可用性的
前提下，根据实际需求和未来预测，灵活、安全地配置额外的容量，以应对系统的波动和变化。
315kVA配电变压器无功补偿配置方案
315kV A配电变压器无功补偿配置方案315kV A配电变压器无功补偿推荐可采用以下两种方案：方案一：随器补偿指将低压电容器补偿装置通过保护装置接在配电变压器二次侧，以提高配变功率因数的补偿方式。
配电变压器在轻载或空载时的无功负荷主要是变压器的空载励磁无功，此种方式可以更好的补偿配电变压器空载无功。
此种补偿方式也是农网无功补偿的主要方式。
随器补偿由于安装在变压器二次侧，故而投资少、接线简单、维护管理方便，使配变的无功就地平衡，从而提高配变利用率，降低无功网损。
可选用我公司生产的WJ1—140/D1型无涌流无功补偿装置，补偿容量：140kvar，补偿台阶：7级。
方案二：随机补偿指将低压无功补偿装置与电动机并联，通过控制、保护装置与电机同时投切。
随机补偿的优点是：用电设备运行时，无功补偿投入，用电设备停止时无功补偿也退出。
具有占位小、安装容易、补偿容量精细、准确，配置方便灵活、事故率低、可明显降低线损等优点。
此现场10路40kW，可采用每台设备旁安装一台WJ200—15/D2无涌流无功补偿装置，每台补偿装置分三个补偿台阶。
综合比较以上两种方案，方案一对变压器补偿效果较好，经济费用小；方案二补偿效果好，也能更好减少线损，但总体来说投入资金稍多。
我公司无功补偿装置简介：装置通过采集主系统的A、B、C三相电流，补偿处的三相电压值，以“无功功率控制，电压限制”的方式工作；真空开关按照控制器发出的指令，在真空开关断口两侧同电位时投入电容器，使得系统不产生涌流并且得到最佳补偿效果。
投入原理：补偿装置通过采集主系统的三相电流，补偿处的三相电压值及它们之间的相位关系，通过模数转换电路把采集到的数据转化为数字量，微型计算机（控制器内）对采集到的数字信息进行计算分析，并综合考虑实际已投运的电容量，解出最优的电容器组合及最佳投运时间，根据计算结果发出投切指令，控制电容器组的投切，使得系统得到最佳补偿。
专门设置的放电模块使电容器在断电后8S内由放电回路将电容电压降至20V以下，在电容器工作时则自动切除这一放电回路。
10kV线路电容电流补偿方式分析
10kV线路电容电流补偿方式分析电缆相间和相对地电容比较大，在正常运行以及故障条件下都会存在大电容电流，尤其对于轻载长电缆线路来说。
电容电流问题会加大线路安全隐患，为了补偿电力系统的电容电流，就必须应用有效技术措施。
在10kV线路运行期间，应当注重补偿效果，以此维护供电可靠性，减少设备损耗，从根本上提升系统功率因数，加强供电质量。
1、10kV线路保护存在的问题通常情况下，10kV线路长度在1km左右，其中部分线路为双电源。
在线路运行期间常常配置两段式电压速断，限时过流保护以及电流闭锁。
对于10kV线路工程来说，仅仅通过以上保护措施无法满足保护标准，并且对于Y型线路来说，不能采用整定计算方式实现保护效果。
对于地方10kV线路来说，由于会受到环境以及地理影响，导致电源点与负荷区域之间的位置比较远，电网运行过程中，会增加出线开关分闸机。
若将消弧线圈设置在电站中，当某电站发生跳闸施工之后，会导致消弧线圈退出运行，此时就会影响系统补偿效果。
因此消弧线圈不能设置在水电站。
由于10kV线路在欠补偿状态下极易产生谐振故障，所以必须注重电容电流补偿。
电网10kV系统不能集中进行电容电流补偿，因此无法将消弧线圈设置在变电站中。
在出现单相接地故障之后，接地电弧不会自动熄灭，此时就会导致相间短路。
电弧接地时会加大相电压，损坏电力系统中的薄弱设备，还会影响电力系统和电力设备运行安全性和稳定性。
所以，日常检修与维护期间需要合理应用补偿技术改善此类问题，可以通过电流补偿和电压补偿方式处理，以此消除电容电流的不利影响。
如果电力系统在正常运行状态下使用欠补偿方式，消弧线圈感性补偿电流小于线路电容电流，此时残余电流为容性。
当线路开关跳闸之后，会相应减少总容性电流分量，此时补偿残余电流近似于零。
在补偿之后，会加大中性点位移电压，此时会产生系统全补偿现象，导致系统运行期间发生振荡事故。
如果电力系统在正常运行状态下使用欠补偿方式，消弧线圈感性补偿电流大于线路电容电流，此时残余电流为感性。
相位补偿算法
相位补偿算法相位补偿算法是一种用于信号处理的重要技术，它主要用于消除信号中的相位延迟或相位失真。
在各个领域中都有相位补偿算法的应用，比如音频处理、图像处理、通信等。
在音频处理中，相位补偿算法可以修复音频信号中的相位失真，使得音频信号的波形更加准确地还原原始信号。
例如，在音频录制中，由于不同音频频率在传输过程中的相位特性不同，可能会导致波形的相位错乱。
通过相位补偿算法可以修复这些相位错乱，使得音频信号的声音更加清晰、自然。
在图像处理中，相位补偿算法可以用于修复图像中的相位失真，提高图像的质量和清晰度。
例如，在数字摄影中，由于摄像头等设备的限制，可能会引入相位延迟或相位失真。
通过相位补偿算法可以对图像进行修正，使得图像的细节更加清晰、边缘更加锐利。
在通信领域中，相位补偿算法可以用于提高通信系统的性能和可靠性。
信号在传输过程中可能会受到噪声、多径效应等干扰，从而导致信号的相位失真。
通过相位补偿算法可以去除这些相位失真，使得信号的接收端能够更准确地还原发送端的信号，提高通信质量和传输速率。
相位补偿算法的核心思想是通过对信号进行数字滤波、插值、重采样等处理，来对信号的相位特征进行修正。
常见的相位补偿算法包括线性相位补偿算法、非线性相位补偿算法、自适应相位补偿算法等。
线性相位补偿算法是最简单和常用的一种算法，它通过对信号进行延迟或超前操作来修正相位。
这种算法适用于相位延迟比较固定的信号，但对于相位失真较大或变化较快的信号效果并不理想。
非线性相位补偿算法则可以更好地处理相位失真较大或变化较快的信号。
这种算法根据信号的相位特征进行非线性变换或自适应调整，从而修正相位失真。
常见的非线性相位补偿算法包括相位解扭曲算法、相位解旋算法等。
自适应相位补偿算法是一种根据实时信号特征来自动调整相位补偿参数的算法。
这种算法不仅可以适应信号相位失真的变化，还可以降低运算复杂度。
常见的自适应相位补偿算法包括最小均方误差算法、快速自适应相位补偿算法等。
FC、TSC、SVG对比分析报告(主要无功补偿方式分析报告)

几种无功补偿方案的对比分析荣信电力电子股份有限公司二、补偿方案选择1. 固定并联电容补偿①固定无功补偿方案是补偿无功功率的常规方法。
装置具有结构简单、经济方便等优点，其补偿无功的容量是设计根据计算的平均负荷大小而确定的，是一个不可调的固定量，通常由电抗器和电容器串联组成，其功能主要是补偿负荷产生的感性无功，并对三次谐波有一定的抑制作用。
一般采用机械开关控制电容器的投切，投切时的冲击电流和操作过电压大，易发生谐振，因此不能频繁投切。
由于固定补偿装置的补偿容量不能随负荷而变化，“欠补”和“过补”交替发生，计费方式又为“反转正计”，使得变电所平均功率因数达不到0.9的要求，造成力率罚款，并使供电设备的能力不能充分发挥。
目前我国普遍采用的方案是在变电所设置固定电容并联补偿。
该方案主要问题是在无负荷和轻负荷的区段，过补偿十分突出，投入固定并联补偿电容后，功率因数比不投时还低，无法达到经济功率因数的要求，变电所因功率因数大幅下降，而遭受巨额罚款，固定电容器补偿还会导致空载时电压抬升，反而恶化电压质量。
②从以上分析结论可知，变电所采用固定补偿方案解决不了功率因数问题，不能随负荷的无功波动随机的调节补偿的容性无功，所以不具备抑制谐波和电压波动。
要解决功率因数问题，抑制谐波和电压波动，必须放弃固定补偿方案，寻求新的补偿方案。
2 自动投切并联电容器组并联电容器组是最早就出现的静止型无功补偿方式，因其结构简单等特点而得到了广泛的应用，一般的并联电容器组都是应用在负荷较为平稳的场合，由手工进行投切，每天的投切次数不超过10次。
自动投切并联电容器组则根据系统所需无功自动进行投切操作，其投切次数可达每天数十次，甚至数百次。
其工作特点如下：响应速度刚切除后的电容器组，需待放电完全后才能再次投入，至少需要数十秒以上。
损耗只有并补电容器和串联电抗器产生损耗，因此损耗非常小。
约在0.1%左右。
谐波电流不产生也不滤除谐波电流。
三相不平衡并联补偿电容器组是三相完全平衡的，因此不能改善不平衡度。
