1-1.气源处理解析

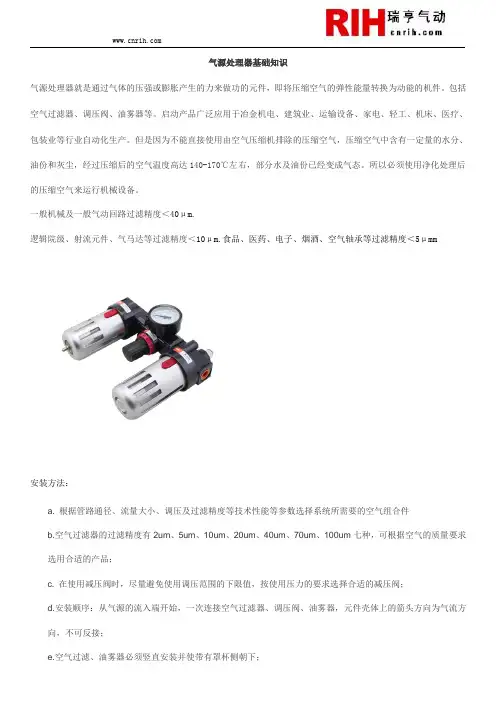

气源处理器基础知识
气源处理器基础知识气源处理器就是通过气体的压强或膨胀产生的力来做功的元件，即将压缩空气的弹性能量转换为动能的机件。
包括空气过滤器、调压阀、油雾器等。
启动产品广泛应用于冶金机电、建筑业、运输设备、家电、轻工、机床、医疗、包装业等行业自动化生产。
但是因为不能直接使用由空气压缩机排除的压缩空气，压缩空气中含有一定量的水分、油份和灰尘，经过压缩后的空气温度高达140-170℃左右，部分水及油份已经变成气态。
所以必须使用净化处理后的压缩空气来运行机械设备。
一般机械及一般气动回路过滤精度＜40μm.逻辑院级、射流元件、气马达等过滤精度＜10μm.食品、医药、电子、烟酒、空气轴承等过滤精度＜5μmm安装方法：a. 根据管路通径、流量大小、调压及过滤精度等技术性能等参数选择系统所需要的空气组合件b.空气过滤器的过滤精度有2um、5um、10um、20um、40um、70um、100um七种，可根据空气的质量要求选用合适的产品；c. 在使用减压阀时，尽量避免使用调压范围的下限值，按使用压力的要求选择合适的减压阀；d.安装顺序：从气源的流入端开始，一次连接空气过滤器、调压阀、油雾器，元件壳体上的箭头方向为气流方向，不可反接；e.空气过滤、油雾器必须竖直安装并使带有罩杯侧朝下；f.油雾器一旦逆流，就会造成内部零件损坏和发生危险，故应避免发生；g.安装连接时，避免将杂质混入管路内。
使用方法：1、过滤器排水有压差排水与手动排水二种方式。
手动排水时当水位达到滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起再旋转，压下旋转钮为定位。
旋转钮向右为调高出口压力，向左旋转为调低出口压力。
调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、油雾器的使用方法：给油器使用JIS K2213输机油（ISO Vg32或同级用油）。
加油量请不要超过杯子八分满。
数字0为油量最小，9为油量最大。
自9-0位置不能旋转，须顺时针旋转。
气动技术--认识气源系统及气源处理装置
一、空气的物理性质
二、湿空气 1、绝对湿度
每立方米湿空气中含有的水蒸汽的质量，称为绝对湿度。 也就是湿空气中水蒸汽的密度。
在一定温度和压力下，空气中所含水蒸汽达到最大可能的 含量时，这时的空气叫饱和空气。
在 2Mpa 压力下，可近似认为饱和空气中水蒸汽的密度 ρb 不压力大小无关，只取决不温度。
2、相对湿度 每立方米湿空气中，水蒸汽的实际含量不同温度下最大可能 的水蒸汽含量之比叫相对湿度，记为 ψ。
2.油水分离器 油水分离器安装在后冷却器出口，作用是分离并排出压缩空
气中凝聚的油分、水分等，使压缩空气得到初步净化。油水分 离器的结构形式有环形回转式、撞击折回式、离心旋转式、水 浴式以及以上形式的组合使用等。如图2-7是油水分离器
一、气源净化装置
3.干燥器
压缩空气干燥方法主要采用吸附法和冷却法。
一、气源净化装置
4.贮气罐 作用：
(1) 储存一定数量的压缩空气，以备发生故障或临时需要应 急使用。
(2) 消除由于空气压缩机断续排气而对系统引起的压力脉动， 保证输出气流的连续性和平稳性。
吸附法是利用具有吸附性能的吸附剂（如硅胶铝胶等）来 吸附压缩空气中含有的水分，而使其干燥。
冷却法是利用制冷设备使空气冷却到一定的露点温度，析出 空气中超过饱和水蒸气部分的多余水分，从而达到所需的干燥 度。吸附法最普通。
一、气源净化装置
图是吸附式干燥器。 1-湿空气进气管； 2-顶盖； 3、5、10-发兰（钢铁容易生锈，发兰处理是为了防 锈，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层）； 4、6再生空气排气管；7-再生空气进气管；8-干燥空气输出管； 9-排水管； 11、22-密 封垫；12、15、20-钢丝过滤网； 13-毛毡； 14-下栅板； 16、21-吸附剂层；17支撑板； 18-筒体； 19-上栅板
气动培训教程气动基础与气源处理
气动技术基础
2012-12
气动技术的特点
• 结构简单、轻便、安装维护方便。 • 工作介质取之不尽、用之不竭。成本低，不污染环境 • 输出力及工作速度的调节丰常容易。 • 可靠性，使用寿命长。 • 可贮存能量，实现集中供气 • 全气动控制具有防火、防爆、耐潮的能力。 • 由于空气流动损失小，可远距离输送
空气过滤器 减压阀 event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
气动技术基础
2012-12
１）压缩空气发生单元 ２）空气净化设备 ３）辅助设备 ４）压缩空气控制单元 ５）执行单元 ６）气动仪表元件及设备
气动技术基础
2012-12
空气的组成
干空气 成 分 体 积 % 重 量 %
氮N2 78.03 75.5
实际空气
氧O2 20.93 23.1
氩Ar 0.932 1.28
二 氧 化 碳CO2 0.03 0.045
其 他 气 体 0.078 0.075
还含有油粒、灰尘和水蒸汽等杂质，会对气动系统设备和元件造成损害
气动系气统动配技置术基础
空压机
后冷却器
气罐
動力源側
空气干2燥01机2-12
主管路过滤器
装置側
磁性开关
压力开关
气缸 速度控制阀
电磁阀
残压释放
消音器
手动3通阀
UAES 联合汽车电子油有雾限器公司
三联件
11
UAES | 2012/3/6 WhP/ADM| © UAES, A Joint Venture of Robert Bosch GmbH and CNEMS, reserves all rights even in the
气源处理
3
2 5
4
6 7
8
直动式减压阀的结构原理图
减压阀
1
当减压阀输出负载发生变 化，如压力增高，则输出 端压力将膜片向上推，阀 心7在复位弹簧8 的作用下 向上移，减小阀口开度， 使输出压力下降，直至达 到调定的压力为止。反之， 当输出压力下降时，阀的 开度增大，流量加大，使 输出压力上升直到调定值， 从而保持输出压力稳定在 调定值上。阻尼孔的主要 作用是提高调压精度，并 在负载变化时，对输出的 压力波动起阻尼作用，避 免产生振荡。
空气干燥，吸收干燥法
吸收干燥法是一个纯 化学过程。在干燥罐 中，压缩空气中水分 与干燥剂发生反应， 使干燥剂溶解。液态 干燥剂可从干燥罐底 部排出。根据压缩空 气温度、含湿量和流 速，必须及时填满干 燥剂。
与吸附干燥法相比较。
空气干燥，吸附干燥法
吸附干燥法可获得 最低露点（可达90℃）。在吸附干 燥法中，压缩空气 中水分被吸附剂吸 收，从而达到干燥 压缩空气的目的。 这种方法所用吸附 剂可再生。 与吸收干燥法相比 较。
3
2 5
4
6 7
8
直动式减压阀的结构原理图
减压阀
当减压阀进口压力发生波动 时，输出压力也随之变 化并直接通过阻尼孔作 用在膜片下部，使原有 的平衡状态破坏，改变 阀口的开度，达到新的 平衡，保持其输出压力 不变。 逆时针旋转手柄；调压 弹簧放松，膜片在输出 压力作用下向上变形， 阀口变小，输出压力降 低。
后冷却器
后冷却器安装在空压机排气口处的管道上。它的作用是将 空压机排出的压缩空气温度由120~180℃降至40~50℃，使 压缩空气中的油雾和水汽迅速达到饱和而大部分析出，凝 结成水滴和油滴，以便经油水分离器排出。后冷却器上应 装有自动排水器，以排除冷凝水和油滴等杂质。 后冷却器分为风冷式和水冷式两种，且都已形成系列产品。
空压机气源处理器的工作原理
空压机气源处理器的工作原理
空压机气源处理器是一种用于处理空气的设备，它可以将空气中
的污染物、水分和油分等污染物进行分离，从而达到净化空气的
目的。
空压机气源处理器的工作原理是：首先，将空气通过进气
口进入空压机气源处理器，然后空气经过过滤器过滤，过滤器可
以捕获大部分的污染物，从而净化空气。
接着，空气经过干燥器，干燥器可以将空气中的水分和油分等污染物进行分离，从而达到
净化空气的目的。
最后，空气经过净化器，净化器可以进一步净
化空气，从而达到更好的净化效果。
空压机气源处理器的工作原理是：首先，将空气通过进气口进入
空压机气源处理器，然后空气经过过滤器过滤，过滤器可以捕获
大部分的污染物，从而净化空气。
接着，空气经过干燥器，干燥
器可以将空气中的水分和油分等污染物进行分离，从而达到净化
空气的目的。
最后，空气经过净化器，净化器可以进一步净化空气，从而达到更好的净化效果。
空压机气源处理器的优点是：首先，它可以有效地净化空气，从
而改善空气质量，减少空气污染；其次，它可以有效地除去空气
中的水分和油分，从而防止空气中的污染物沉积；最后，它可以
有效地除去空气中的有害物质，从而改善空气质量，减少空气污染。
空压机气源处理器的应用非常广泛，它可以用于工业生产、医疗
机构、实验室、家庭等场所，以改善空气质量，减少空气污染。
此外，空压机气源处理器还可以用于汽车、船舶、飞机等交通工具，以改善空气质量，减少空气污染。
气源处理器工作原理
气源处理器工作原理
气源处理器是一种用于处理工业气体的设备，其主要工作原理是将原始气体通过一系列的过滤、减压、调节、干燥等处理，使其达到特定的要求，以满足不同工业领域对气体的各种需求。
首先，原始气体通过过滤器进行初步过滤，去除其中的杂质和颗粒物，以保护后续设备的正常运转。
接下来，通过减压阀将气体压力降至特定范围，以便后续的调节和控制。
随后，通过调节阀进行气体流量的调控，以满足不同工业领域对气体流量的不同要求，同时通过压力调节阀确保气体压力的稳定性和可控性。
在保证气体流量和压力的基础上，通过干燥装置对气体进行干燥处理，去除其中的水分和湿气，以保证气体的干燥程度和纯度，适应不同的工业应用需求。
最后，通过各种传感器和控制装置对气源处理器进行监控和调节，确保其正常工作和稳定运行，满足不同工业领域对气体的各种要求和应用场景。
- 1 -。
气源处理器的使用
气源处理器的使用气源处理器是一种多功能的气体处理设备，它主要用于将空气中的杂质、水分和油分等混合物去除，以保证气源的纯净度和稳定性。
气源处理器通常被应用在实验室、医疗设备、工业自动化和通信等领域中，使气体媒介更加可靠。
原理气源处理器的工作原理是首先将混合气体抽入气源处理器，并经过净化过滤器，去除固体颗粒和液滴等杂质。
然后进入干燥剂脱水系统，去除气体中的水分，使气体干燥。
最后经过活性碳吸附装置，去除气体中的油分和异味，使气体更加纯净。
使用步骤以下是气源处理器的使用步骤：步骤1：检查设备在使用气源处理器之前，首先要检查设备的工作状态和压力情况。
如果设备压力异常或故障，需要先进行维修或更换部件后再使用。
步骤2：设置压力根据使用需要，将气源处理器的出口压力设置在所需的范围内。
一般情况下，出口压力应该低于进口压力，以保证气源处理器的安全性和稳定性。
步骤3：制定工作计划在使用气源处理器之前，应先制定好工作计划，确认所需的气体类型、用量和时间等具体要求。
步骤4：开机将气源处理器连接上电源，并打开气源处理器的开关。
在开启气源处理器之前，应确保设备无故障、滤芯和干燥剂已更换完毕，并检查出口压力是否在所需范围内。
步骤5：结束工作在完成所需工作后，应及时关闭气源处理器的开关，并将管道中的残余气体排空，以避免管道堵塞和产生危险。
注意事项以下是使用气源处理器时需要注意的事项：1.未经许可，不得进行自行调整、改装或拆卸气源处理器设备。
2.定期更换和清洗设备的滤芯和干燥剂等零件，以保证气源的纯净度和稳定性。
3.在使用气源处理器时，应严格遵守设备操作规程，以避免造成设备事故或人员伤害。
4.在长时间使用气源处理器过程中，应定期检查设备是否存在故障，以避免因故障而导致不必要的损失。
结论在实验室、医疗设备、工业自动化和通信等领域中，气源处理器通常被广泛应用，以保证气源的纯净度和稳定性。
在使用气源处理器时，需要深入了解其原理和使用方法，严格遵守操作规程和注意事项，以保证设备的安全性和工作质量。
气源处理 (2)
气源处理概述气源处理是指对气体进行处理和净化的过程。
在许多工业和商业应用中，需要对气体进行处理，以确保其质量和适用性。
气源处理包括去除污染物、调节气体压力和温度、以及处理气体中的湿气等。
在本文档中，将介绍气源处理的基本概念、常见的气源处理方法以及应用领域。
同时，还将探讨气源处理的重要性以及为什么我们需要对气体进行处理和净化。
气源处理的重要性气源处理对许多工业和商业应用都是至关重要的。
如果气体的质量不合格或含有污染物，可能会对生产和生活带来负面影响。
以下是气源处理的重要性的几个方面：1.确保产品质量：在许多生产过程中，需要使用气体来制造产品。
如果气体质量不合格，可能会影响产品的质量和性能。
经过气源处理后，可以去除气体中的污染物，确保产品质量的稳定性。
2.保护设备：气体中的污染物可能会对设备造成损害。
例如，气体中的颗粒物可能会堵塞管道和阀门，影响设备的正常运行。
气源处理可以去除气体中的颗粒物和其他污染物，保护设备免受损坏。
3.提高生产效率：如果气体中含有湿气，可能会对生产过程造成影响。
湿气可能会导致制造过程中的冷凝和腐蚀问题。
通过气源处理，可以降低气体中的湿气含量，提高生产效率。
4.保护环境：气源处理可以帮助减少气体排放和污染。
通过去除气体中的污染物，可以减少对环境的负面影响。
以上是气源处理的一些重要性方面。
接下来，将介绍常见的气源处理方法。
常见的气源处理方法1.过滤：过滤是气源处理中常见的一种方法。
它使用过滤器去除气体中的颗粒物和其他固体污染物。
过滤器常用的材料包括纸、布、金属和陶瓷。
过滤器的选择取决于需要处理的气体类型和所需的过滤效率。
2.吸附：吸附是通过吸附剂去除气体中的污染物。
吸附剂是一种具有高表面积和吸附能力的材料。
常见的吸附剂包括活性炭、分子筛和硅胶。
吸附剂可以选择性地吸附气体中的污染物，从而净化气体。
3.冷凝：冷凝是通过降低气体温度使其凝结，从而除去气体中的湿气。
冷凝通常使用冷凝器进行，冷凝器可以将气体冷却至低于其饱和温度，使水蒸气凝结成水。
气源分配器原理
气源分配器原理气源分配器是一种用于控制气体流向和分配气体的设备，广泛应用于各种工业领域和实验室中。
它起到了重要的作用，可以有效地管理和优化气体资源的分配和使用。
在本文中，我将深入探讨气源分配器的原理、工作方式以及其在实际应用中的重要性。
我还将分享我的观点和理解。
1. 气源分配器的原理气源分配器的原理基于气压的差异和流体力学的基本原理。
它通过控制气体进出口的开关或阀门，将气体引导到不同的管道或系统中。
最常见的气源分配器原理是基于阀门的控制。
气源分配器通常包含多个气室、导向阀和外部控制机构。
导向阀根据外部信号的输入来控制进气口的开关，从而实现气体的分配。
这种原理可实现精确的气体分配，并且能够满足各种应用的需求。
2. 气源分配器的工作方式气源分配器的工作方式取决于其设计和配置。
通常，气源分配器具有一个主要的气源入口和多个气体出口。
进气口和出气口之间通过导向阀进行连接。
导向阀的开关状态由外部控制机构控制，例如手动开关、电动开关或自动控制系统。
通过控制导向阀的开关状态，可以将气体引导到希望的出口，实现有效的气体分配。
3. 气源分配器的重要性气源分配器在实际应用中具有重要的作用。
它可以对气体的流向和分配进行精确控制，确保气体在不同的系统中得到正确的分配和使用。
这对于需要多个气源和多个用气设备的系统尤为重要。
气源分配器还可以减少气体的浪费，提高气体资源的利用率。
它还可以帮助优化系统的工作效率，提高生产过程的稳定性和可靠性。
我的观点和理解：在我看来，气源分配器是工业和实验室中不可或缺的设备之一。
它的原理简单但有效，能够实现精确的气体分配。
在实际工作中，我注意到合理使用气源分配器可以提高生产效率和成本效益。
气源分配器还有助于减少环境污染，降低能源消耗。
合理选择和使用气源分配器对于实现可持续发展和节能减排目标至关重要。
总结回顾：通过本文，我们深入探讨了气源分配器的原理、工作方式以及其在实际应用中的重要性。
气源分配器通过控制气体的流向和分配，实现了气体资源的有效管理和优化利用。
气动原理介绍之气源处理简介
气动原理介绍之气源处理简介一、气源处理概念二、气源处理的作用三、气源处理的分类及应用场合一、气源处理的概念气动系统的动力源是压缩空气，但实际上由压缩机产生的压缩空气必须经过适当的处理后才能送到气动装置中使用，否则会很快产生故障。
压缩空气中的杂质来源主要有：1）由压缩机吸入口处进入的湿气和灰尘等。
2）大气被压缩后经冷却产生的冷凝水，在压缩过程中润滑油劣化变质成为油泥，管道和气动元件生锈及运动摩擦所产生的金属、橡胶粉末等。
综上所述，气源处理的概念就是对压缩空气进行一级或多级的冷却、过滤，达到用户的要求，保证后续检测元件、控制元件、执行元件有更长的使用寿命。
二、气源处理的作用气源有上述的一些杂质，气源处理的作用就是将上述会影响气源质量的一些杂质从压缩空气中分离出来，以达到用户生产或者是后续气动元器件工作的需要。
三、气源处理的分类及应用场合使用气动元件和应用行业不同时，对空气的质量要求也各异，因此，气源净化处理装置的配置也应随之不同。
下图为日本SMC气动公司推荐在不同应用场合时，相应配置的净化处理系统。
图中各不同系统配置所获得的压缩空气质量，包括水气、固体杂质和油含量及推荐的应用场合列于下表中。
1-往复式压缩机；2-后冷却器；3-气罐；4-主路过滤器；5-冷冻式空气干燥机；6-螺杆式压缩机；7-带冷却器的冷冻式干燥机；8-自动排水器；9-空气过滤器；10-油雾分离器；11-微雾分离器；12-超小油雾分离器；13-除臭过滤器；14-无热式空气干燥机下面我们就来根据上面的图表介绍一下YSC在以上系统中的应用1、3、6、7项我们YSC并没有生产此类产品，暂无2可以用DHC系列产品4可以用YAFF系列产品5可以用DH、DHO系列产品8可以用YAD系列产品9可以用YAF系列产品10可以用YAM系列产品11可以用YAMD系列产品12可以用YAME系列产品13可以用YAMF系列产品14可以用HAD系列产品下面我们就以系统7为例，介绍一下如何搭配我们YSC产品首先，在空压机后，储气罐前安装一个DHC系列产品，在储气罐上安装一个YAD，在储气罐后端安装一个Y AFF系列产品，然后接入YSC的DH系列产品，基本上主路就配置完毕了。
气源处理单元的使用及维护技术分析
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION动力与电气工程22科技资讯 SCIENCE & TECHNOLOGY INFORMATION气源处理单元(又称三联件)在气压传动系统中应用十分广泛,是气动系统中不可缺少的气源调理装置,安装在用气设备的近处,是压缩空气质量的最后保证,可对压缩空气进行过滤、调压和润滑,为气动系统提供高质量的压缩空气,确保气动装置稳定可靠运行,有利于延长气动元件的使用寿命,因此加强对气源处理单元的结构及工作原理的理解、掌握其选用技巧、对故障进行分析并找到排除的对策、严格执行维护规程是十分必要的。
1 气源处理单元的结构及工作原理气压传动系统的工作介质为压缩空气,但自然界中的空气是一种混合物,主要是由氧气、氮气、水蒸气、其它微量气体和一些杂质(如尘埃,其它固体粒子等)等组成。
空气中水分、油份和固体杂质粒子等的含量是决定气动系统能否正常工作的重要因素。
气源处理单元(如图1所示)由空气过滤器(Filter)、减压阀(Regulator)和油雾器(Lubricator)组合在一起构成气源调理装置。
联合使用时,其顺序应为空气过滤器－减压阀－油雾器,不能颠倒,这是因为调压阀内部有阻尼小孔和喷嘴,这些小孔容易被杂质堵塞而造成调压阀失灵,所以进入减压阀的气体先要通过空气过滤器进行过滤,而油雾器中产生的油雾为避免受到阻碍或被过滤,应安装在调压阀的后面。
过滤器用于滤除压缩空气中的水分、油滴及杂①作者简介:吴党柱(1975—),男,广东高州,学士,讲师,主要从事机电一体化应用技术的研究和教学工作。
DOI:10.16661/ki.1672-3791.2016.03.022气源处理单元的使用及维护技术分析①吴党柱(广东省轻工职业技术学校 广东广州 510310)摘 要:气源处理单元(又称三联件)在气压传动系统中应用十分广泛,是气动系统中不可缺少的气源调理装置,安装在用气设备的近处,是压缩空气质量的最后保证,可对压缩空气进行过滤、调压和润滑,为气动系统提供高质量的压缩空气,确保气动装置稳定可靠运行,有利于延长气动元件的使用寿命,因此加强对气源处理单元的结构及工作原理的理解、掌握其选用技巧、对故障进行分析并找到排除的对策、严格执行维护规程是十分必要的。
