SMC气动基础-气源处理元件
SMC气动基础知识
电子设备制造行业
电子设备制造行业是另一个应用SMC气动元件的重要领域。在电子设备制造过程中，气动元件被广泛应用于电子元器件的组 装、检测、包装等环节，如气动夹具、气动吸盘、气动滑台等。这些元件能够实现高效、精准、可靠的动力传输和控制，提 高生产效率和产品质量。
VS
食品包装机械行业对气动元件的要求 较高，需要具备防污染、高可靠性、 高精度等特点，以确保食品安全和生 产线的正常运行。SMC气动元件凭借 其优良的性能和可靠性，在食品包装 机械行业中得到了广泛应用。
医疗器械制造行业
医疗器械制造行业是SMC气动元件应用的 另一个领域。在医疗器械制造过程中，气动 元件被广泛应用于各种医疗设备的制造和装 配中，如呼吸机、麻醉机、手术台等设备中 的气动系统。这些元件能够实现高效、精准 、可靠的动力传输和控制，提高医疗设备的 性能和可靠性。
相比于液压传动和电动传动，气 压传动具有结构简单、成本低、 维护方便等优点，因此在自动化
生产领域得到广泛应用。
SMC气动系统组成
气源装置
用于产生压缩气体，通常由空 气压缩机、过滤器、干燥机和
储气罐等组成。
控制元件
控制气体的流动方向、流量和 压力，包括各种阀类如截止阀 、换向阀、减压阀和安全阀等 。
THANKS
感谢观看
电子设备制造行业对气动元件的要求较高，需要具备体积小、重量轻、高精度等特点，以满足电子元器件的精密组装和检测 需求。SMC气动元件凭借其优良的性能和可靠性，在电子设备制造行业中得到了广泛应用。
食品包装机械行业
SMC气动基础知识培训课件.
SMC气动基础知识培训课件.一、教学内容本节课我们将学习《SMC气动基础知识》教材的第一章节，详细内容涉及气动元件的基本原理、气动系统的构成、气动执行元件的工作原理及其在自动化设备中的应用等。
二、教学目标1. 理解并掌握气动元件的基本原理及其在气动系统中的作用。
2. 学会分析气动系统的构成，了解各部分的功能和相互关系。
3. 掌握气动执行元件的工作原理，能够进行简单的气动设备故障排查。
三、教学难点与重点1. 教学难点：气动执行元件的工作原理及气动系统的设计。
2. 教学重点：气动元件的基本原理、气动系统的构成及各部分功能。
四、教具与学具准备1. 教具：SMC气动元件实物、气动系统演示装置、PPT课件。
2. 学具：笔记本、教材、计算器。
五、教学过程1. 导入：通过展示气动设备在工业生产中的应用，引发学生对气动知识的兴趣。
2. 新课内容：详细讲解气动元件的基本原理、气动系统的构成、气动执行元件的工作原理。
a. 气动元件基本原理：利用PPT展示气动元件的图片，讲解其工作原理。
b. 气动系统构成：分析气动系统各部分的功能和相互关系。
c. 气动执行元件：结合实物，讲解气动执行元件的工作原理。
3. 实践情景引入：展示气动设备故障排查实例，让学生了解气动知识在实际中的应用。
4. 例题讲解：针对气动系统的设计，进行例题讲解，巩固所学知识。
5. 随堂练习：布置相关练习题，让学生及时巩固所学内容。
六、板书设计1. 气动元件基本原理2. 气动系统构成气源部分控制部分执行部分3. 气动执行元件工作原理4. 气动设备故障排查实例七、作业设计1. 作业题目：a. 列举气动元件的基本原理。
b. 简述气动系统的构成及其各部分功能。
c. 解释气动执行元件的工作原理。
2. 答案：a. 气动元件基本原理：利用压缩空气作为动力源，实现机械部件的运动或控制。
b. 气动系统构成：气源部分（空气压缩机、气罐等）、控制部分（气动控制阀、电磁阀等）、执行部分（气缸、气马达等）。

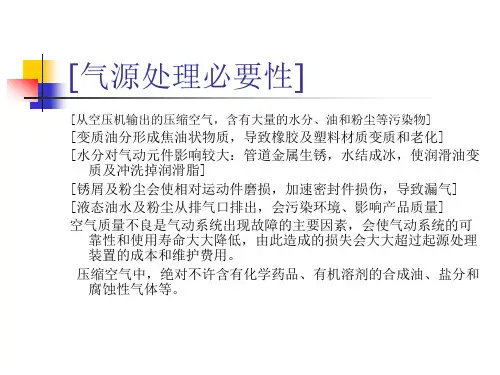

气源处理元件汇总
空气过滤器
除去压缩空气中的固态杂质、 水滴和污油滴等，不能除去气态 油、水。按过滤器的排水方式， 有手动排水型和自动排水型。自 动排水型按无气压时的排水状态， 有常开型和常闭型。 从进口流入的压缩空气，经导 流片的切线方向的缺口强烈旋转， 液态油水及固态污染物受离心作 用，被甩到水杯内壁上，再流至 底部。除去了液态油水及杂质的 压缩空气，通过滤芯进一步清除 微小固态颗粒，然后从出口流出。
其它过滤器 1.主管路过滤器
安装形式: 安装在主管路中,清除压缩空气中的油污、水和粉尘等，以提高游干燥 器的工作效率，延长精密过滤器的使用时间。 产品选用: 选用时应按通过主管路过滤器的最大流量不得超过其额定流量，否则 若通过的流量过大，则通过滤芯的流速过大，会将凝聚在滤芯上的液 体吹散，流向二次侧，反而造成下游的污染。对应产品SMC公司有AFF 系列的主管路过滤器，过滤精度为3μ m(去除95％)，额定流量范围在 300L/min~42000 L/min（ANR）之间，配管口径从Rc1/8~ Rc2,法兰 2in～4in之间，过滤元件寿命一般为2年。 过滤精度: 是指通过滤芯的最大颗粒直径。也有定义为能除去固态颗粒大小的水 平。
空气洁净管路图
各种管路能达到的效果
自动排水器
自动排水器用于自动排除管道低处、 油水分离器、气罐及各种过滤器底部 等处的冷凝水。可安装于不便进行人 工排污水的地方，如高处、低处、狭 窄处。并可防止人工排水被遗忘而造 成压缩空气被冷凝水重新污染。 自动排水器有气动式和电动式两大类。 气动自动排水器：使用最多的是浮子 式，也有弹簧式和差压式。浮子式又 可分为带手动操作排水型和不带手动 操作排水型；常开型和常闭型。无气 压时，排水口处于开启状态为常开型； 排水口处于关闭状态为常闭型。SMC 公司有AD、ADH系列的气动排水器， ADM系列的电动自动排水器。
气动基本知识
(中国) 有限公司中国))有限公司SMC (SMC (中国中国)营业技术一、气动基本概述空气压技术PNEUMATIC）是气动技术或气压传动气动（）是“气动技术”或“气压传动与控制”的简称。
气动技术是以空气压缩机为动力源，以压缩空气为工作介质，进行能量传递或信号传递的工程技术，是实现各种生产控制、自动控制的重要手段。
大气空气压压缩ENERGY常见的空气压打气筒喷涂装置公交车自动门牙科设备喷气枪气垫气动的应用领域气动系统构成메인라인필터主管路过滤器에프터쿨러后冷却器압축기에어탱크空气压缩机냉동식드라이어气罐冷冻式干燥机FRL 气缸控制阀三联件调速阀气动系统构成气动系统中最重要的三个控制因素：力的大小，运动方向，运动速度力的大小运动方向运动速度压力控制阀——控制气缸输出力的大小方向控制阀——控制气缸的运动方向——速度控制阀控制气缸的运动速度工业空气压应用工业空气压应用二、气动基本知识空气空气的压力气体分子的冲突会产生力，这个力就是“压力”。
•气体分子的冲突会产生力这个力就是“压力”•压力SI单位：Pa１Ｐａ＝１Ｎ/ｍ２；1MPa=106Pa大气压0.1013MPa•大气压01013MPa•常用压力单位•1psi=6.89KPag•1kgf/cm2=98.07KPa•1 bar=100KPa•1 mmHg=133.3Pa1mmHg=1333Pa空气的可压缩性G气体的压缩性空气的可压缩性压力表示方法表压力（G）：以大气压力为基准的压力绝对压力（abs）：以完全真空为基准的压力压力表压力０ＭＰａＧ大气压0.1013MPa abs真空状态绝对压力０ＭＰａａｂｓ空气压的基本定律波义耳定律-等温定律温度一定时，气压跟体积成反比FFv=1 ; p=1v=0.5 ; p=2v=0.2 ; p=5p1 ×V1 = p2 ×V2 = p3 ×V3空气压的基本定律查理定律等容定律查理定律-等容定律体积一定时，气压跟温度成正比p1/T1p2/T2p1/T1=p2/T2注意：T为开尔文温度。
SMC气动基础知识培训
气源装置通常包括空气压缩机、储气罐、干燥机等设备，用于产生和储存压缩空气， 并去除其中的水分和杂质。
气源装置的工作原理是利用空气压缩机将空气压缩，然后通过储气罐和干燥机等设 备对压缩空气进行储存和净化，以满足气动系统的使用要求。
SMC气动元件的选
03
型与使用
选型原则与步骤
选型原则
根据实际需求选择适合的气动元件， 如气缸、气阀、气动马达等，考虑压 力、流量、介质、温度等参数。
选型步骤
确定气动系统需求、选择气动元件类 型、确定规格型号、选择合适的辅助 元件。
使用注意事项
安装与连接
确保气动元件正确安装， 管路连接牢固，避免泄露 和振动。
包装机械
用于产品的包装、码垛、 输送等环节，实现包装过 程的自动化和高效化。
SMC气动元件的发展趋势
高效化
随着工业自动化程度的不断提高，对气动元件的效率和可 靠性要求也越来越高，因此高效化是气动元件的重要发展 趋势。
模块化
为了方便生产和维护，气动元件的模块化程度越来越高， 能够快速组装和更换，提高生产效率和使用寿命。
3
2. 阀芯卡滞
检查阀芯是否卡滞，如卡滞则清洗或更换阀芯。
控制元件故障
01
总结词
控制元件故障表现为控制信号无法正常传递或控制精度不准确，可能是
由于传感器损坏、控制器参数设置不正确等原因引起的。
02
1. 传感器损坏
检查传感器是否正常工作，如损坏则更换传感器。
03
2. 控制器参数设置不正确
检查控制器参数设置是否正确，如不正确则调整参数至规定范围。
执行元件

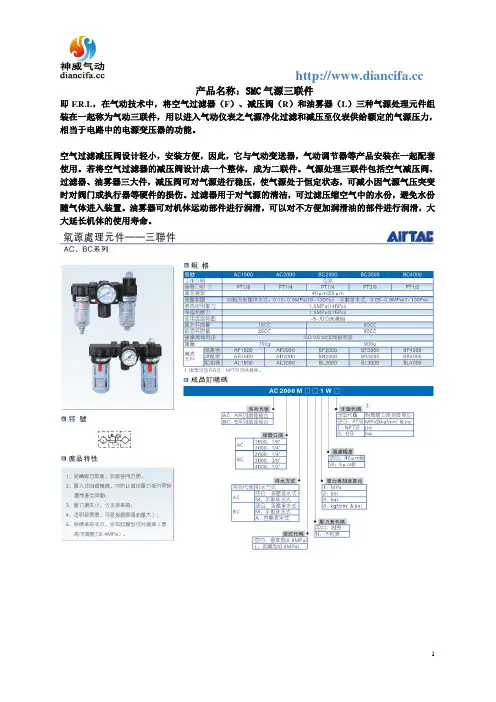

SMC气源三联件
产品名称：SMC气源三联件
即F.R.L，在气动技术中，将空气过滤器（F）、减压阀（R）和油雾器（L）三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。
空气过滤减压阀设计轻小，安装方便，因此，它与气动变送器，气动调节器等产品安装在一起配套使用。
若将空气过滤器的减压阀设计成一个整体，成为二联件。
气源处理三联件包括空气减压阀、过滤器、油雾器三大件，减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。
过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。
油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
气源处理元件
气源处理元件1. 引言气源处理元件是指用于对气体进行处理、净化和调节的装置或部件。
在工业生产、实验室试验以及生活中，我们经常需要对气体进行处理，以满足特定的要求。
气源处理元件在气体传输、控制和使用过程中发挥着重要的作用。
本文将介绍气源处理元件的常见类型和功能，以及其在不同领域的应用。
2. 气源处理元件的类型气源处理元件可以根据其功能和应用领域进行分类。
下面是一些常见的气源处理元件类型：2.1 滤清器滤清器是最常见的气源处理元件之一，用于去除气体中的固体颗粒、液体污染物和微生物。
滤清器通常采用纤维素膜、活性炭或陶瓷等材料制成，根据需要可以选择不同的过滤精度。
滤清器广泛应用于空气压缩机、气体输送管道和实验室气氛净化系统等。
2.2 压力调节器压力调节器用于调节气体的压力，以满足特定的工艺要求。
它可以将高压气体调节为低压气体，也可以将低压气体升压。
压力调节器在气体传输和控制系统中广泛应用，例如气体供应系统、燃烧设备和气动控制系统等。
2.3 干燥器干燥器用于去除气体中的水分。
湿气对许多工业过程和设备都会产生负面影响，因此干燥器在气体处理中非常重要。
常见的干燥器类型包括冷凝干燥器、吸附干燥器和膜干燥器。
它们通过不同的原理和工艺去除气体中的水分。
2.4 分离器分离器用于将气体中的不同组分进行分离，常见的应用包括汽车尾气处理、气体混合物分离和气体纯化等。
分离器可以根据气体组分的不同选择不同的操作方法，包括膜分离、吸附分离和析出分离等。
3. 气源处理元件的功能气源处理元件的功能主要包括过滤、调节、干燥和分离等。
以下分别介绍各个功能的作用和原理：3.1 过滤过滤是气源处理元件的基本功能之一。
通过滤清器去除气体中的固体颗粒、液体污染物和微生物，以保证气体的纯净度。
滤清器可根据需要选择不同的过滤精度，常用的过滤器有粗滤器、中滤器和精滤器。
3.2 调节调节是指调整气体压力和流量，以满足特定的工艺要求。
压力调节器能稳定输出气体的压力，防止压力波动对设备和工艺产生不良影响。
2024年smc气动基础培训课件
2024年smc气动基础培训课件一、教学内容本课程基于《SMC气动技术基础》教材，涉及第1章“气动基础概念”和第2章“气动元件及其功能”，详细内容如下：1. 气动基础概念：气源系统、执行元件、控制元件、辅助元件等基本构成和功能。
2. 气动元件及其功能：气缸、气阀、传感器、气压调节器等元件的工作原理和应用。
二、教学目标1. 理解气动系统的基础概念，掌握气动元件的分类和功能。
2. 学会分析气动系统原理图，了解气动元件在系统中的应用。
3. 能够运用气动基础知识，进行简单的气动系统设计和故障排查。
三、教学难点与重点1. 教学难点：气动元件工作原理的理解，气动系统原理图的分析。
2. 教学重点：气动元件的分类、功能及其在系统中的应用。
四、教具与学具准备1. 教具：气动元件实物、气动系统原理图、PPT课件。
2. 学具：笔记本、教材、画图工具。
五、教学过程1. 导入：通过实际案例，介绍气动系统在工业生产中的应用，引发学生对气动技术的兴趣。
2. 理论讲解：（1）气动基础概念：讲解气源系统、执行元件、控制元件、辅助元件的作用和相互关系。
（2）气动元件及其功能：介绍气缸、气阀、传感器、气压调节器等元件的工作原理和应用。
3. 实践操作：（1）参观气动元件实物，让学生直观了解元件结构。
（2）分组讨论，分析气动系统原理图，培养学生团队协作能力。
4. 例题讲解：通过典型例题，讲解气动系统设计和故障排查的方法。
5. 随堂练习：布置相关练习题，巩固所学知识。
六、板书设计1. 气动基础概念：气源系统、执行元件、控制元件、辅助元件。
2. 气动元件及其功能：气缸、气阀、传感器、气压调节器。
3. 气动系统原理图分析：元件符号、连接方式、系统运行原理。
七、作业设计1. 作业题目：（1）简述气动系统的基本构成及各部分功能。
答案：（1）气动系统的基本构成包括气源系统、执行元件、控制元件和辅助元件。
（2）气动系统原理图中，气缸为执行元件，气阀为控制元件，传感器为检测元件，气压调节器为辅助元件。
SMC气动元件培训教程
SMC气动元件培训教程第一节：概述SMC是全球领先的气动元件制造商之一，其产品广泛应用于工业自动化领域。
本教程将介绍SMC气动元件的基本构造、工作原理和使用方法，帮助学习者快速上手使用和维护SMC气动元件。
第二节：基本构造1.气缸：气缸是SMC气动系统的核心元件，用于转换压缩空气的能量为机械运动。
其基本构造包括气缸体、活塞、密封装置等部分。
2.气源处理元件：气源处理元件用于净化和调节压缩空气质量和压力，包括滤油器、调压器、润滑器等。
这些元件可以帮助保护气动元件的寿命。
3.电磁阀：电磁阀用于控制气动元件的工作状态，包括开关电磁阀、速度控制电磁阀等。
通过电信号控制电磁阀的开关状态，可以实现气动元件的运动控制。
4.传感器：传感器用于检测气动元件的状态和位置，包括接近开关传感器、压力传感器、温度传感器等。
这些传感器可以帮助实现自动化的过程控制和状态监测。
第三节：工作原理1.气缸工作原理：当压缩空气通过气缸的进气口进入气缸体内时，气缸活塞会受到压力的作用向前移动或向后移动，从而实现线性运动。
气缸的运动方向和速度可以通过控制气缸两侧压力的大小和进气口的开关状态来实现。
2.电磁阀工作原理：电磁阀内部有电磁激励装置和阀门组成，当电磁激励装置接收到控制信号时，会产生磁场，使阀门打开或关闭。
从而控制气动元件的气源供给和排气。
第四节：使用方法1.安装：在使用SMC气动元件前，首先需要进行安装，根据实际需求选择合适的安装位置和方法。
对于气缸和电磁阀等元件，通常需要使用螺栓或支架进行固定。
对于气源处理元件，通常需要连接进气管路和排气管路。
2.连接：根据实际需求，使用适配器、接头等将气缸、电磁阀、气源处理元件等连接起来，确保气路畅通。
3.调试：在安装完成后，需要进行调试。
通过控制气源处理元件的调压器调节合适的气压，确保气缸的正常工作。
使用合适的电磁阀控制气缸的运行方向和速度。
4.维护：定期对SMC气动元件进行维护和保养，清洁气缸、更换密封件等。
SMC产品培训教程---气动基础
压缩空气的品质要求
• 空压机产生的压缩空气中常常含有以下物质： • 1.水气(WATER VAPOR)
2.油 (OIL) 3.一氧化碳(CO) 4.二氧化碳(CO2) 5.异味 6.污染物....等 • 這些粒子的多少，将会影响到您所使用的压縮空气品 质，直接或间接的对您的身体或您的生产线造成影响， 因此許多的国家标准机构及组织针对人体呼吸系統所 使用的压缩空气品质均订有规范与标准，以保障人体 的生命安全以及机器的正常运转。
主要的污染物及其来源
空压机输出的压缩空气中含有以下杂质。
压缩空气中含有的杂质
• 油分 空压机油的分解、氧化物
• 固体物
空气中的尘埃 空压机的磨损粉末 空压机油的碳化物 配管生锈
• 水分 空气中水蒸气的凝结
就这样供气给气动元件会发生故障。
主要的污染物及其来源
水分 压缩空氣中往往含有比在大气压力下更
多的水份，而这些水份会造成许多不良的影 响，直接、间接的使产品品质、生产效率下 降，使设备机器容易发生故障。
水份与油份接触后會形成乳化物，产生 腐蚀性，破坏油品润滑、散热的效果，直接 影响机械动作，造成元件损坏。水份会协助 氧气加速氧化，腐蚀气动元件。
主要的污染物及其来源
•油霧/油氣
1。空氣中油霧或油氣的產生主要是來自於工業生產的排 放及汽機車廢氣的排放。
2。空壓機中的潤滑油也會使空壓機的空氣出口端產生油 霧或油氣；而油氣的多寡則取決於空壓機出口端的溫度及 油的化學成分；油氣通常會在管路中凝結，如果沒有使用 過濾系統將油氣過濾的話，在使用端往往會有油氣的存在 。
压缩空气中的灰尘和油雾
• 大气中的尘埃 压缩机自带的过滤器很难除去大气中2～5μm以下的尘
破坏密封圈 阀芯黏着
smc气动基础培训课件
smc气动基础培训课件一、教学内容本课程依据《机械工程基础》教材第十二章“气动技术”展开，详细内容包括：气动元件的工作原理与分类、气动系统的设计原理、气动系统的安装与调试、气动回路的识别与构建、以及SMC气动产品的特点及应用。
二、教学目标1. 理解并掌握气动元件的基本工作原理，能区分不同类型的气动元件。
2. 学会设计基本的气动系统，并能进行安装、调试及故障排除。
3. 能够阅读并构建简单的气动回路，了解SMC气动产品的使用。
三、教学难点与重点重点：气动元件的工作原理与气动系统的设计原理。
难点：气动回路的构建与SMC产品的应用。
四、教具与学具准备1. 教具：气动元件实物、气动回路演示装置、SMC气动产品样本。
2. 学具：气动回路模拟软件、笔记本、教材。
五、教学过程1. 实践情景引入（15分钟）：通过展示一个气动机械手的操作，引发学生对气动技术在实际应用中的兴趣。
2. 理论讲解（45分钟）：讲解气动元件工作原理、气动系统设计方法，强调SMC产品的优势。
a. 气动元件分类与工作原理b. 气动系统的设计流程c. SMC气动产品的特点3. 例题讲解（30分钟）：通过具体实例，演示如何构建一个简单的气动回路。
4. 随堂练习（20分钟）：学生使用气动回路模拟软件，自行设计一个简单的气动回路。
5. 互动讨论（20分钟）：学生展示设计成果，互相交流心得，教师点评并解答疑问。
六、板书设计1. 气动元件的分类及工作原理图2. 气动系统的设计流程图3. SMC气动产品特点列表4. 气动回路构建步骤七、作业设计1. 作业题目：设计一个气动控制系统，使其能够实现物体的抓取与放下。
八、课后反思及拓展延伸1. 反思：本次课程学生掌握情况，对气动元件的理解程度，以及对气动回路构建的熟练程度。
2. 拓展延伸：鼓励学生深入研究气动技术，了解其在工业自动化领域的应用，提高实际操作能力。
重点和难点解析1. 气动元件的工作原理与分类2. 气动系统的设计原理3. 气动回路的构建4. SMC气动产品的应用一、气动元件的工作原理与分类气动元件是气动系统的基本组成部分，主要包括气源装置、执行元件、控制元件和辅助元件。
SMC气动基础--气动元件符号
安全阀
执行元 件
单作用负载返回
单作用弹簧返回 双作用无缓冲 双作用可调气缓冲 双作用双杆 摆动气缸 单向气马达 双向气马达
气动元件包括哪些
缩机，方向控制阀，流量控制阀，压力控制 阀，过滤器，油水分离器，汽缸，气动马达， 气动手指，压力传感器，流量传感器，电磁 阀，调压阀，泄压阀，单向阀，等等。分类 方法不一样，名称也不太一样。
M
储气罐
带手动排水器的空气过滤器
截止阀ห้องสมุดไป่ตู้
带自动排水器的空气过滤器
空气过滤器
油雾器 后冷却器 油雾及微雾分离器
冷干机 加热器
气源处理及 辅件
FRL 组合元件 FRL 简化符号 压力表 压力继电器 消声器 气压源 气液转换器
控制机构及控制方法
按钮式人力控制 手柄式人力控制 踏板式人力控制 挺杆式机械控制 弹簧控制 滚轮式机械控制 单向滚轮式机械控制
控制机构及控制 方法
气压控制 先导压力控制 差压控制 3位锁定控制 位锁定控制 直动式电磁控制 先导式电磁控制 内部压力控制 外部压力控制
控制元件
二位二通换向阀 二位三通换向阀 二位四通换向阀 二位五通换向阀 三位三通换向阀 三位五通换向阀
控制元 件
单向阀 梭阀（或阀） 梭阀（或阀） 双压阀（与阀） 双压阀（与阀） 快速排气阀 气控单向阀 顺序阀 单向节流阀 先导式减压阀 减压阀
SMC公司气动系统培训讲义 SMC公司气动系统培训讲义
气动元件符号
基本符号、管路及 连接
工作管路 直接排气 带连接排气 带单向阀快换接头 不带单向阀快换接头 单通路旋转接头 双通路旋转接头 柔性管路 三通路旋转接头
控制管路
组合元件线 连接管路 交叉管路
气动元件选用指南(SMC)
QS-12，R1/2
二位二通，一端外螺纹一端快插
2。气源处理单元
代号
型号
接口
说明
备注
AC20A-01CG
G1/8×2
过滤调压油雾,带压力表，自动排水
一般用于气缸直径32—80气路
AC20A-02CG
G1/4×2
过滤调压油雾,带压力表,自动排水
AC30A-02DG
G1/4×2
过滤调压油雾，带压力表，自动排水
VP542-5D-02A
G1/4×3
二位三通，内先导，常断式，24VDC
VP542—5D-03A
G3/8×3
二位三通，内先导，常断式,24VDC
VP742—5D-03A
G3/8×3
二位三通，内先导，常断式，24VDC
VP742—5D—04A
G1/2×3
二位三通，内先导，常断式，24VDC
VP342—5D—01B
G1/4×3
二位三通,直动，24VDC
VT307—5D—01
G1/8×3
二位三通,直动，24VDC
VT307—5D-02
G1/4×3
二位三通，直动，24VDC
VP342—5D-01A
G1/8×3
二位三通，内先导，常断式，24VDC
VP342—5D—02A
G1/4×3
二位三通，内先导,常断式,24VDC
VH600-10
G1×4
三位四通，中封式,侧面接管
4。脚踏阀
代号
型号
接口
说明
备注
VM230-02-40
G1/4×3
二位三通
5.电磁阀（气缸直径100以下优先选用VF系列）
《SMC气动基础知识》课件
气动系统中的气体具有很好的压缩性，使得气动元件能够快速 响应动作指令，提高了系统的动态性能。
气动元件结构简单，故障率低，且维护起来相对简便，降低了 运营成本。
SMC气动缺点
气压稳定性问题
由于压缩空气的特性和气动元 件的限制，气动系统的气压稳 定性相对较差，可能影响系统
力输出。
04
减压阀将气体压力调整到所需的工作压力，换向阀控 制气体的流动方向，气缸或马达将气体压力转化为机 械能，最后气体通过排气管排出。
PART 04
SMC气动优点与缺点
REPORTING
SMC气动优点
高效节能 清洁环保 快速响应 维护简便
SMC气动元件由于其高效的能量转换机制，能够显著降低能源 消耗，相比传统液压传动方式，具有更高的能效。
PART 05
SMC气动维护与保养
REPORTING
SMC气动元件的日常维护
保持气动元件的清洁
定期清除元件表面的灰尘和污垢，特 别是油污，以防止堵塞和磨损。
检查气动元件的工作状态
通过观察元件的工作状态，如是否有 异常声音、振动或发热等，及时发现 并处理问题。
检查气动元件的紧固件
确保气动元件的紧固件（如螺丝、螺 母等）紧固，防止因松动导致泄漏或 损坏。
01
02
03
与电气传动比较
电气传动具有更高的控制 精度和响应速度，但气动 系统在防爆和防水等特殊 环境中具有优势。
与液压传动比较
液压传动在输出力矩和稳 定性方面具有优势，但在 清洁环保和易维护方面不 如气动系统。
与气压传动比较
气压传动具有结构简单和 维护方便的优点，但在气 压稳定性和负载能力方面 可能不如其他传动方式。
气源处理三联件
预留约2个螺牙
将密封带折成 二分之一宽度后 使用。（经济 性）
缠绕到的接头上时。
不得涂于机器的内螺纹侧。
缠绕方向： 缠绕方向：顺时针 方向
SMCGZ SMCGZ Pneumatics L吹 压缩机一侧
INTERNATIONAL TRAINING
设备一侧
机器 A
SMCGZ SMCGZ Pneumatics Ltd.
25
操作篇 调压器AR的分解 调压器AR的分解 AR 分解步骤 2
INTERNATIONAL TRAINING
SMCGZ SMCGZ Pneumatics Ltd.
26
操作篇 AR的分解图 AR的分解图
安装螺钉（4个） 阀杆组件 阀门 阀弹簧 阀盖 调压螺旋组件 调压弹簧 阀导杆组件 密封圈压环 O型圈 O型圈 阀门保护器
差压在0.05MPa以下时 差压在0.1MPa以上时
在外部泄漏检查或壳体、玻璃视窗受污染时，用中性洗涤剂进行清洗，壳 体破损时应立即更换。 冷凝水排出机构的动作确认。
SMCGZ SMCGZ Pneumatics Ltd.
3
车间部份 过滤器滤芯更换 确认（容器内）没有压力后方可更换滤芯。
INTERNATIONAL TRAINING
在制造机器及组装施工时
来自系统外 部
来自系统内部
SMCGZ SMCGZ Pneumatics Ltd.
15
操作篇 配管和接头・ 配管和接头・密封带
INTERNATIONAL TRAINING
减压阀 过滤器
气罐 压缩机 后冷却器
不合适的选择、施工 长期变化（损坏）
空气的外部泄漏、 破损
・影响机器正常工作 ・对安全造成影响 ・引起能源浪费
气源处理元件
故障现象及对策
１）不滴油。
原
油雾器尺寸不对 流向不对 滴油调整螺钉过紧 油过多 导油管， 导油管，滴下管的油路被堵塞 给油口的堵头密封圈损伤 杯罩安装部有漏气
因
対
策
根据适用条件， 根据适用条件，再次确认滴下最小 流量。更换其它尺寸。 流量。更换其它尺寸。 请正确安装 请适度打开 注意油量 分解并清洗 更换密封圈 确认杯罩安装部的O 形圈的安装。 确认杯罩安装部的 O 形圈的安装 。 有损伤请更换。 有损伤请更换。
使用上的 使用上的注意
1.请选型时注意最小滴下流量 2.请使用透平1号油[无添加剂] ISO VG32 3.到执行元器件的距离在5m以内 4.不给油的气动元件给油后，请一直给油 5.给冲压机械给油时，请注意使用固定式油雾器 6.注意配管高度不要超过油雾器 7.油雾器2次侧不要分支使用 8.滴油量一般目测流量10L/min一滴（约0.02ml）， 不同情况不一样。
４）杯罩安装部有漏气
原
O形圈未装好 O形圈有损伤 杯罩破损
因
対
装好O 装好O形圈 更换 更换杯罩
策
AL产品选型说明
谢谢大家
大气中所含污染物的大小
过滤器／AF系列的种类 过滤器／AF系列的种类 名 称 过滤精度 主管路过滤器 过滤器 油雾分离器 微雾分离器 3μm ５μm ０.３μm ０.０１μm ０１μm
• 过滤原理
空气处理元件——过滤器 空气处理元件——过滤器
3 布朗运动－带油雾压缩空气通过 布朗运动－ 滤芯时会产生布朗运动， 滤芯时会产生布朗运动，且油雾粒 子越小，布朗运动越剧烈， 子越小，布朗运动越剧烈，越容易 被纤维黏着。 被纤维黏着。
化学液名 酸 碱
注１）酒精
气源处理元件
气源处理元件SMC（中国）有限公司 上海分公司 营业技术课程内容1、气动系统使用的压缩空气为什么要被冷却与过滤？ 2、空气品质等级是什么？ 3、气动系统中用于处理压缩空气的设备是什么？ 4、处理压缩空气的设备是如何工作的？大气中所含污染物的大小国际标准组织（ISO）所属压缩机、气动机械及工具委员会（TC118）在1986年 提出了关于压缩空气干燥净化设备和压缩空气品质的国际标准，其中压缩空气质 量等级标准ISO8573.1把压缩空气中的污染物分为固体杂质、水和油三种（我国等 同采用了ISO8573即国家标准GB/T13277－91《一般用压缩空气质量等级》）三联件主管路过滤器空压机房 贮气罐厂房配管主管路向气流方向 倾斜 1/100AF 带后冷却器的空压机 10bar AT 气罐 排水沟道 自动排水器过滤器／AF系列的种类名称过滤精度 3μm ５μm ０.３μm ０.０１μm主管路过滤器 过滤器 油雾分离器 微雾分离器空气处理元件——过滤器• 过滤原理1 直接拦截－当杂质粒子比过滤纤 维大时被直接拦截。
3 布朗运动－带油雾压缩空气通过 滤芯时会产生布朗运动，且油雾粒 子越小，布朗运动越剧烈，越容易 被纤维黏着。
粒子 纤维2 惯性的碰撞－当带油雾的气流撞 向纤维时，空气绕过纤维，而油 雾·粒子被纤维黏着。
气动三联件FRL---过滤器AFz z z z分离并收集杂质 带斜槽的切口使得压缩空气进入 之后发生强烈旋转 空气中的液态水和固体颗粒随着 旋转的离心作用分离并沉积下来 档水板使得分离出的水和固体颗 粒不会粘附在过滤器上分离效果・过滤精度（μｍ）・・・・・固态杂质・分水效率・・・・・过饱和的水分分离出来的水分与进口空气中所含的水分之比。
AF产品选型说明AF产品选型说明减压阀的种类溢流式减压阀AR2468104080120lbf/in2bar2468104080120lbf/in2bar减压阀使用的目的减压阀的使用目的减压并实现稳压（2次测压力无变动）减压阀的流量特性流量为0时的压力理想特性（不可实现)直动形先导形精密减压阀调压弹簧活瓣膜片调节旋钮喷嘴膜片主阀阀座AR产品选型说明AR产品选型说明油雾器工作原理说明P1P2P2油雾器的使用场合气缸谢谢大家。
SMC气动基础培训
特点：结构简 单、维护方便、 可靠性高、成 本低廉、无污
染等
PART 4
SMC气动元件介绍
气缸
气缸的工作原理：通过压缩 空气推动活塞运动，实现气 缸的伸缩
气缸的种类：单作用气缸、 双作用气缸、无杆气缸等
气缸的特点：结构简单、动 作可靠、维护方便、寿命长
等
应用领域：自动化设备、机 器人、汽车制造、航空航天
前景展望
SMC气动系统 在工业自动化 领域的应用前
景
SMC气动系统 在新能源汽车 领域的应用前
景
SMC气动系统 在智能家居领 域的应用前景
SMC气动系统 在医疗设备领 域的应用前景
学院
THANK YOU
汇报人：
汇报时间：20XX/01/01
SMC气动应用领域
SMC气动产品特点
SMC气动产品优势
SMC气动产品应用案例
PART 3
SMC气动基础知识
气动系统组成
气源设备：包 括空气压缩机、 储气罐等，为 气动系统提供
动力源。
执行元件：包 括气缸、马达 等，将压缩空 气转化为机械 能，实现各种
动作。
控制元件：包 括各种阀、传 感器等，控制 气体的流动和 压力，实现系 统的自动化控
等
电磁阀
定义：电磁阀是一种利用电磁力 控制气路通断的元件
类型：直动式、先导式、二位三 通、二位五通等
添加标题
添加标题
添加标题
添加标题
工作原理：通过线圈通电产生磁 场，使阀芯动作，控制气体进出
应用：在气动系统中，电磁阀用 于控制气体的流动方向和流量， 实现各种气动控制功能
气动三联件
减压阀：将空气压力降低到 所需的工作压力，并保持稳 定
气动技术原理及实操基础
4
(过滤器+减压阀),油雾器
过滤器,减压阀,油雾器
1. 空气过滤器
过滤器主要过滤固体杂质及水，有手动及自动 排水两种，滤芯材料主要是用树脂或铜。
5
２.减压阀
减压阀有活塞或膜片结构，输出压力作用在活塞或膜片上，克服 可调弹簧力使平衡。
用调整螺钉调节二次压力，设定弹簧加载将主阀打开，让气流从 初始压力p1输入口到二次压力p2的输出口。
空气过滤器新型号如： AF20-02D 2000----流量750，02接口大小，D自动排水
过滤器带调节阀：由以上两者合成在一起（整体，非 螺纹连接）。新型号如：AW40-04
15
６.型号认识（自学）
油雾器与油雾过滤器： 必须分清两者的区别：油雾器是在过虑器后往空气内
加油以润滑阀及气缸；油雾分离器是进一步把压缩空 气从压缩机带来的微量油再分离出来。
17
二、气缸
分类： 单作用气缸，双作用气缸，无杆气缸，带锁气
缸，旋转气缸，带导柱气缸等。
常用直线气缸材料及结构分：分铝合金气缸、 拉杆气缸、薄型气缸等。
18
１.气缸的装配图及原理
19
１.气缸的装配图及原理二
20
２.气缸的出力
气缸的出力大小： 常规气缸最大推力F=3.14*D²*P/4 气缸的拉力： F=3.14*(D²-d²)*P/4 负载率：推荐高速50%,中低速70-80%
23
３.气缸的密封，与检查方法。
１、活塞的密件 ２、活塞杆的密封 ３、导向件 ４、密封的使用寿命与安装
24
4.气缸的气缓冲装置原理与调节
缸的气缓冲的作用是：在气缸活塞运动到接 近气缸端盖时，通过调节节流孔大小的方式 减慢气缸排气端的排气速度，来降低活塞的 速度，防止活塞撞击端盖，保护气缸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统8
压缩机
•作用
将电能转化成压缩空气的压力能，供气 动机械使用
•分类
活塞式 往复式 膜片式 压缩机
叶片式
螺杆式 回转式 凸轮式 涡轮式
后冷却器
•作用
将空气压缩机出口的高温空气冷却至40℃，加大量 水蒸气和变质油雾冷凝成水滴和油滴，以便将它们 清除掉
•分类
风冷式（HAA） 水冷式（HAW）
风冷式（HAA）
SMC公司气动系统培训讲义
气源处理
气源处理元件
主要内容
•概述 •压缩机 •后冷却器 •贮气罐 •过滤器 •干燥器 •自动排水器 •空气组合元件
概述
•气源处理的必要性
从空压机输出的压缩空气中，含有大量的水分、 油分和粉尘等杂质，必须适当清除这些杂质， 以避免他们对气动系统的正常工作造成危害。
•杂质 耐污性提高, 高黏度冷凝水可排出 • 耗电低 4W
ADH (耐污型)
• 最高使用压力为16 bar • 最大排水量为400cc/min • 排水口的阀芯设计独特, 容易被污物堵塞的部件均位于顶部 • 减小了背压的影响,排水管用内径φ 8以上, 长度在10m以内
常开型 (D型) ：0
～1-bar 1+～bar
排水口打开 排水口关闭,水满则开
常闭型 (C型)：
0bar 排水口关闭 0+ ～1.5-bar 排水口打开 1.5+ ～ bar 排水口关闭,水满则开
自动排水器
结构原理
空气组合元件（F· R· L）
空气组合元件（F· R· L）
• 气动符号
空气过滤器 减压阀
微雾分离器 AMD、AFD 超微雾分离器 AME
空气过滤器 AF 水分分离器 AMG
5(或 2、10、20、 40、70、100)µ m
分水效率比主管路过滤器高，比空气过滤器 分水效率 99% 低；不需要电源，比干燥器便宜得多；采用特 殊滤芯，滤芯不必更换；易于安装；一般用于 对空气露点温度要求不高的场合
原 理 图
干燥器
• 吸附式干燥器（ID系列）
工作原理：
空气中的水分在加压条件下被吸附剂吸收
大气压露点：-30
℃
外 形 图
原 理 图
干燥器
• 高分子隔膜式干燥器
工作原理：
特殊的高分子中空隔膜之让水蒸气透过，空气 中的氮气和氧气不能透过。当湿的压缩空气进 入中空隔膜时，大量水蒸气便透过隔膜，有少 量压缩空气带出干燥器外，干燥压缩空气从出 口输出
• 组合方式
AF +AR+ AL（F· R· L基本型） AW+AL（A型） AF+AR（B型） AF+AFM+AR（C型） AW+AFM（D型）
空气组合元件（F· R· L）
安装组件
托架
油调节旋钮
排水器 压力表 压力锁定
油杯护罩
干燥器
• 分类
干燥器
• 冷冻式干燥器（IDF和IDU系列）
外 形 图
工作原理：
高温潮湿的压缩空气，经过冷却器冷却到压力露点 2~10℃，使空气中的水蒸汽冷凝成水排出，然后通 过热交换器加热到环境温度输出
大气压露点：-17℃ IDF与IDU区别：
IDF系列冷冻式干燥器为标准型冷冻式干燥器，压 缩空气入口温度上限为50℃，不带后冷却器； IDU系列冷冻式干燥器为高温型冷冻式干燥器，压 缩空气入口温度上限为80-60℃，干燥器入口装有 冷式后冷却器。
水冷式（HAW）
贮气罐
作用
消除压力脉动； 依靠绝热膨胀及自然冷却降温，进一 步分离掉压缩空气中的水分和油分； 贮存一定量压缩空气。
管路系统
典型环状管道配置
环状管道配置供气可靠性高，压力损失小， 且压力较稳定但投资高； 每条支路及两支路间都设置截至阀，支管末 端安装排水器
过滤器
产品名称 主管路过滤器 AFF 油雾分离器 AM、AFM 气动符号 作用 过滤精度 滤芯更换 安装在主管路中，清除压缩空气中的油污、水 3µ m（去除 95%） 滤芯 1-2 年要更 分和粉尘等，以提高下游干燥器的工作效率， 换，或者入口处 延长精密过滤器的使用时间 与出口处压差为 分离掉主管路过滤器空气过滤器难以分离掉的 3µ m（去除95%） 0.1Mpa 时也要 更换。 （0.3~5）µ m气状溶胶油粒子及大于0.3µ m的锈 末、碳类微粒。装在电磁先导阀及间隙密封滑 阀的气源上最适合。 可 清 除 0.01µ m 以 上 气 状 溶 胶 油 粒 子 及 大 于 0.01µ m （ 去 除 0.01µ m的碳粒和尘埃。可作为精密计量测量用 95%颗粒） 高净空气及洁净室用压缩空气的前置过滤器 可去除压缩空气中的气态油粒子，且寿命长。 能把有油雾的压缩空气变成无油压缩空气。用 于涂装线、洁净室及对无油要求很高的机器使 用的高度洁净的压缩空气的场合 除去压缩空气中的固态杂质、水滴和油污等， 不能用于清除气态油、水 0.01µ m （ 去 除 95%颗粒）
概述
压缩空气的应用
系统1 系统2 系统3 系统4 一般工业机械设备；夹具和工具；一般清洗 工业机械(金属密封) 适应系统终端温度急剧降低 测试设备；高级喷涂设备；冷却设备；一般干燥设备
系统5
系统6 系统7
气动测试仪器（高精度仪器适用）；干燥和清洗设备
静电喷涂；高级喷涂；空气轴承 汲取、传送、包装和药品配制及食品灌装工业；灌装； 包装系统的除湿装置；洁净室 干燥电子元件；医药产品存储；干燥装料罐；粉末输送系统； 船舶测试设备
露点指示
大气压露点：-40
℃
中空高分子隔膜
中空纤维
自动排水器
气动符号
作用
用于自动排出管道低处、油水分离器、气罐及各种 过滤器底部等处的积水。
分类
• 气动自动排水器（AD）
自动排水器 浮子式 常开型 弹簧式 差压式
常闭型
•电动自动排水器（ADM）
自动排水器
AD402· 600
• 适用于3.7 kW (400L/min)以上的空压机 • 排水管必须用内径φ 10以上, 长度在5m以内
由系统外部通过空压机等吸入的杂质 由系统内部产生的杂质 系统安装和维修时产生的杂质
概述
几种典型的气源处理系统
AF系列 系列1 AM系列 系列2 活塞式 空压机 HAA或 HAW系列 AFF系列 AD402 AF系列 系列3 AM系列 螺杆式 空压机 AT系列 HAA或 HAW系列 IDF系列 AM系列 AMD系列 系列5 AM系列 IDF系列 AM系列 AME系列 AMF系列 系列7 AM系列 ID系列 AMD系列 系列8 IDU系列 AME系列 系列6 系列4
油雾器
• 为适合不同的功能，将过滤器、减压阀和油雾器等元件进行不同 组合，就构成空气组合元件。 • 连接方式
各元件之间采用模块式连接方式，利用连接快和托架上的斜面与元件上的斜面相配，元件之 间有带密封圈的街头，拧紧紧定螺钉，便将组件拉紧在一起。
• 优点
密封性好，易于实现标准化、系列化，可缩小外形尺寸，节省空间和配管，便于维修，便于 集中管理
