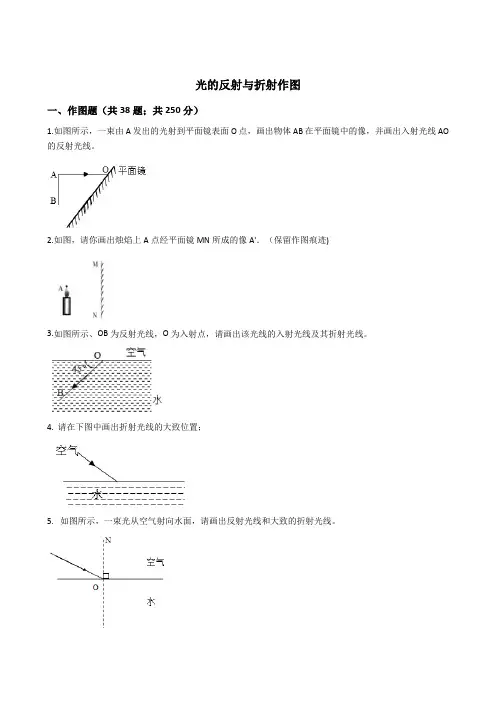

中考物理之光的反射与折射作图训练题(含答案)

光的反射与折射作图一、作图题(共38题;共250分)1.如图所示,一束由A发出的光射到平面镜表面O点,画出物体AB在平面镜中的像,并画出入射光线AO 的反射光线。
2.如图,请你画出烛焰上A点经平面镜MN所成的像A'.(保留作图痕迹)3.如图所示、OB为反射光线,O为入射点,请画出该光线的入射光线及其折射光线。
4. 请在下图中画出折射光线的大致位置;5. 如图所示,一束光从空气射向水面,请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时,界面MN 上的反射光线如图所示,请画出对应的入射光线和大致的折射光线。
7.如图所示,一束光从水中斜射到空气中,请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖,圆心在O点,弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖(如图为平面图),已知OD=R,画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图,要求标明两次反射过程中的入射角大小。
9.根据下列要求,分别完成作图。
如图所示,A'B'是物体AB在平面镜中的像,请你在平面镜前作出物体AB。
10.按照题目要求作图。
如图甲所示,小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸,请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路,并标出反射角度数。
12.如图,光线AO由玻璃斜射进入空气,作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图,一束光从水中斜射入空气,请作出它的反射光线和大致的折射光线.15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。
请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面,垂直入射的光线,玻璃砖的截面为等腰三角形顶角为120°,请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
人教版八年级物理上册第四章光现象——光的反射和折射作图题汇编(含答案)

人教版八年级物理第四章光的反射和折射作图题汇编1.如图所示,在房间的A点能看到室外的景物,请通过作图画出在A点能观察到窗外景物的范围。
2、如图为上午8:00太阳光经过平面镜反射的光路图,请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线。
3.根据平面镜成像特点作图,在图中作出字母“F”在平面镜中所成的像。
4、如图所示,S′为发光点S在平面镜MN中所成的像,S发出的一条光线经平面镜反射后经过P点,请在图中标出发光点S的位置,并作出经过P点的反射光线及相应的入射光线。
(保留作图痕迹)5、如图所示,A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线,请在图中标出点光源S和像点S′的位置,并完成反射光路图。
6、小宇的妈妈喜欢在家中养花,为了使客厅里花盆中的花能茁壮成长,小宇想让室外太阳光照射到盆中花上的B处,如图所示。
请你在图中把光路补充完整并过A点画出放置的平面镜。
7、如图所示,ABCD是一间不透光的房间,墙AB是平面镜,房中S处有一个正在发光的电灯,CD墙上有一个小孔P,在墙外不远处的另一白墙EF上得到两个亮点。
请把光路图画出来。
8.如图所示,O′是O在平面镜中成的像。
在图中画出平面镜的位置,并画出线段AB在该平面镜中成的像。
9.检查视力时,视力表放在被测者头部的后上方,被测者识别对面墙上平面镜里的像。
要求视力表在平面镜中的像与被测者相距4.6 m,试在图中准确画出:(1)平面镜的位置。
(2)被测者眼睛通过平面镜看到自己右脚上的P点的光路图。
10.如图所示,在某房间的天花板上装有平面镜M,S为一灯泡,P为不透明的墙。
请画出灯泡发出的光经平面镜反射后,能够照亮P墙右侧区域的光路图。
11、如图所示,图中有两架飞机,其中一架是实际飞机所在位置,另一架是从潜水艇上观察到该飞机的像,请用作图法指出A、B两架飞机中,哪架飞机是实际飞机,哪一架飞机是它的像。
12、如图所示,OA′是入射光线AO的折射光线,请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
八年级物理光的反射和折射练习题(含答案)

八年级物理光的反射和折射同步达纲练习一班级学号姓名计分一、填空题(每空1分,共32分)1.光在介质中是沿传播的,光年是的单位。
2.光在真空中的传播速度为 km/s,光在其它介质中的速度这个速度。
(大于、小于、等于)3.太阳发出的光经过8min20s射到地球上,则太阳与地球间的距离是。
4.日食的形成是因为。
发生日食时,是的影子落在上。
6.光的反射定律的内容是:①;② ;③ 。
光的折射规律的内容是:①;②;③;④ ;⑤。
7.光在反射、折射时,光路是。
8.在湖边,可以看到岸边的树在水中的“倒影”,这是光的现象,游泳池充水后,看起来池底升高,水变浅,这是光的现象。
9.当入射光线向法线靠拢时,反射角将;当反射光线与入射光线垂直时,反射角为,当入射光线与平面镜成20°角时,反射角为。
10.一束光线射到平面镜上,当入射角增大10° 时,反射光线与入射光线的夹角增大。
11.平面镜成像是由于光的而形成的,其特点是:像到镜面的距离,像和物体的大小,像与物体的连线与镜面,所成像的是。
12.将物体放在平面镜前2 m处,则像到镜的距离为;若将物体再远离平面镜1 m,此时物、像之间的距离为。
13.将一铅笔放在平面镜上,要使它的像和铅笔垂直,铅笔应与镜面成角;要使像和铅笔恰在同一直线上,铅笔应与镜面成角。
14.当把笔尖触到平面镜上时,看到笔尖的像与笔尖相距约4 mm,则该平面镜的厚度约为 mm。
二、选择题(每小题3分,共42分)15.下列不属于光源的物体是()A、太阳B、月亮C、明火 D、工作中的电灯16.下列说法中正确的是()A、光是沿直线传播的B、光只在真空中沿直线传播C、光的传播不需要介质D、光在同一物质中沿直线传播17.下列现象不能说明光的直线传播的是()A、日食B、小孔成像C、影子 D、先闪电后打雷18.人能看见物体是因为()A、人眼能发光B、物体能发光C、光照在物体上,经物体反射后进入人眼D、人眼看见的是物体的像19.一棵树在阳光照射下,它的影子从早晨到晚上变化情况是()A、先变长后变短B、先变短后变长C、逐渐变短 D、逐渐变长20.平静的湖面上倒映着美丽的白塔,在这里,“倒映的白塔”是()A、白塔的影子B、白塔的实像C、比白塔略大的虚像D、与白塔等大的虚像21.一束光线垂直射到物体表面,则反射角为()A、0°B、45°C、90° D、180°22.关于镜面反射和漫反射说法正确的是()A、镜面反射遵守反射定律,而漫反射不遵守B、镜面反射不遵守反射定律,而漫反射遵守C、镜面反射和漫反射都不遵守反射定律D、镜面反射和漫反射都遵守反射定律23.一束光与镜面成30°,则入射光线和反射光线的夹角为()A、60°B、30°C、120° D、90°24.黑板表面都要做得比较粗糙,主要原因是()A、便于用粉笔写字B、不使黑板发生反射C、使黑板形成漫反射 D、便于黑板刷擦字迹25.我们面对平面镜逐渐靠近时,则像将()A、变大B、变小C、不变 D、先变小后变大26.一束光线由空气斜射入水中,如果入射角逐渐增大,折射角()A、逐渐减少,且总大于入射角B、逐渐增大,且总大于入射角C、逐渐增大,且总小于入射角D、逐渐减少,且总小于入射角27.关于平面镜成像的说法错误的是()A、人在平面镜中成的是虚像B、物体在平面镜中成的是实像C、物、像大小相等D、物、像到镜的距离相等28.下列不属于光的反射的是()A、平静的水面上出现树的倒影B、阳光下树的影子C、从玻璃中看到自己的像D、用潜望镜观看战壕外的物体29.如下图所示,某同学在平面镜中所成的像应是图中的()人三、作图题(每小题3分,共15分)29.画出下列光路图反射光线或入射光线。

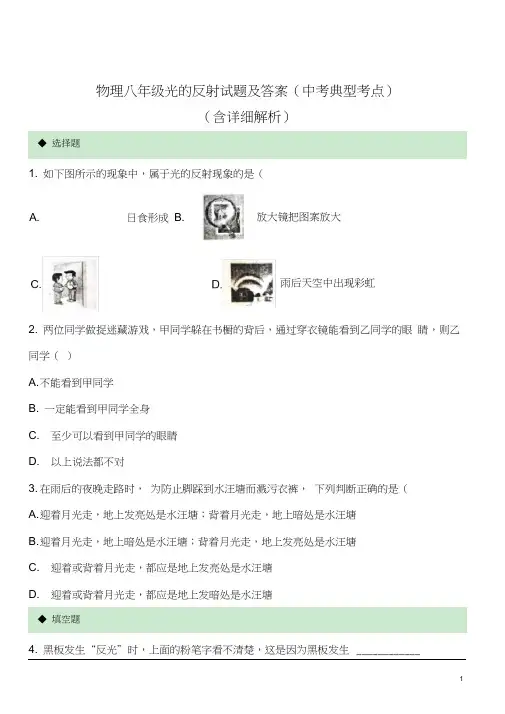

物理八年级光的反射试题及答案(中考典型考点)

物理八年级光的反射试题及答案(中考典型考点)(含详细解析) ◆ 选择题1. 如下图所示的现象中,属于光的反射现象的是(2. 两位同学做捉迷藏游戏,甲同学躲在书橱的背后,通过穿衣镜能看到乙同学的眼 睛,则乙同学( )A. 不能看到甲同学B. 一定能看到甲同学全身C. 至少可以看到甲同学的眼睛D. 以上说法都不对3. 在雨后的夜晚走路时, 为防止脚踩到水汪塘而溅污衣裤, 下列判断正确的是(A. 迎着月光走,地上发亮处是水汪塘;背着月光走,地上暗处是水汪塘B. 迎着月光走,地上暗处是水汪塘;背着月光走,地上发亮处是水汪塘C. 迎着或背着月光走,都应是地上发亮处是水汪塘D. 迎着或背着月光走,都应是地上发暗处是水汪塘◆ 填空题4. 黑板发生“反光”时,上面的粉笔字看不清楚,这是因为黑板发生 ____________日食形成 B. 放大镜把图案放大A. 雨后天空中出现彩虹填“镜面”或“漫”)反射的缘故。
我们能从各个不同的方向看清楚物理课本的原因是光在课本上发生 ________ (选填“镜面”或“漫”)反射。
小红用小镜子晃小明的眼睛是太阳光发生了_________ (选填“镜面”或“漫”)◆ 实验探究题反射。
5. 小明和小聪在探究光的反射规律,实验装置如图所示。
(1)∠ FON是 ____ 角(选填“入射”或“反射”)。
(2)一束光沿EO射到镜面,在纸板上会看到反射光OF。
若沿着FO的方向再入射一束光,它的反射光沿OE方向射出,此现象说明)在研究反射角和入射角的关系时,收集数据如下表:入射角反射角30°30°小明分析表中数据,得出 ________ 的结论小聪说,此结论不具有普遍性。
请指出实验中的不足并加以改进_____________6. 如图所示是小明探究光的反射规律的实验装置,在平面镜上放置一块硬纸板,纸板由可以绕ON转折的E、F 两部分组成(1)要使入射光和其反射光的径迹同时在纸板上出现,你认为纸板与平面镜的位置关系是 ________ (选填“垂直”或“不垂直”)。
光的折射 习题 (含答案)

光的折射习题(含答案)一、单选题1.如图所示,将圆柱形的筷子竖直插入装水的的柱形玻璃杯内,从P点沿水平方向看到的像可能是A.B.C.D.【答案】A【解析】【分析】光的折射规律:折射光线与入射光线、法线在同一个平面上;折射光线和入射光线分居法线两侧;光从空气斜射入水或其它透明介质中时,折射角小于入射角;光从水或其它透明介质斜射入空气中,折射角大于入射角。
【详解】图为筷子竖直插入盛水玻璃杯内的俯视图,A处为筷子,ABP表示由筷子发出的穿过玻璃杯壁B射向观察者P处的一条光线。
ON为过B点沿半径方向的直线,即在B处和空气的分界面的法线,上述光线则相当于在B处由水中射入空气中,图中的角i和角r分别为此光线的入射角和折射角,根据光的折射规律可知,应有r>i.所以观察者在P处看到的筷子A的像A′的位置不是在A的实际位置,而是由其实际位置偏离杯中心的方向向杯壁靠拢一些,据此可知。
以筷子竖直插入玻璃杯中时,其侧视图应该是图中的A 或D图才与实际情况相符。
同时,玻璃杯此时相当于一个凸透镜,对筷子起到了放大的作用,因此,观察到的筷子比实际粗些。
故选A。
2.如图所示,画中的人出现了错误的判断.以下四幅光路中,能正确说明产生这一现象的原因的是A.B.C.D.【答案】B【解析】【分析】人看到物体时,时因为光线进入人眼;光从水中斜射入空气中,折射角大于入射角。
【详解】由光的折射规律可知,光从水中斜射入空气中时,传播方向发生变化,折射角大于入射角,所以折射光线向远离法线的方向偏折,人逆着光路向水中看去,觉得水底较浅,故B项正确。
故本题正确答案为B。
3.平静的湖面上映出天上的白云,一个同学说:“快看,鱼在云里游呢 .”她看到的“云和鱼”实际上是A.云和鱼都是虚像B.云是虚像,鱼是实像C.云和鱼都是实像D.云是像,鱼是实物【答案】A【解析】【分析】平静的水面相当于平面镜,云在水平面镜中成正立、等大的虚像;人在水面上看水中的物体,发生折射,看到水中物体的虚像.【详解】平静的水面相当于平面镜,平静的湖面上映出天上的白云,是白云在水平面镜中成虚像;看到鱼是鱼射出的光线在水面处发生折射,折射光线远离法线,眼睛逆着折射光线看去,感觉折射光线是从折射光线反向延长线上发出的,眼睛看到的鱼的虚像.云的虚像和鱼的虚像叠在一起,看到鱼在云里游的现象.故选A .4.下列现象中属于光的直线传播的是A.太阳光穿过茂密的树叶,在地面上留下光斑B.奇妙的“海市蜃楼”景观C.人在河边看见“白云”在水中飘动D.盛了水的碗,看上去好像变浅了【答案】A【解析】【分析】(1)光在同一均匀介质中沿直线传播,光沿直线传播的实例有:小孔成像、激光准直、影子、日食和月食等.(2)光从一种介质斜射入另一种介质时,光的传播方向就会发生偏转,光的折射形成的现象:放在有水的碗中的筷子看起来好像变折了、放大镜、池水看起来变浅等.(3)光射到介质界面上会发生反射,光反射形成的现象:平面镜成像、水中的倒影、凹面镜成像.【详解】A. 太阳光穿过茂密的树叶,在地面上留下光斑,是小孔成像现象,是由光的直线传播形成的,故A正确;B. 奇妙的“海市蜃楼“景观,是由于空气分布不均匀,光在空气中传播发生折射形成的,故B错误;C. 人在河边看见“白云“在水中飘动,是平面镜成像,是光的反射形成的,故C错误;D. 盛了水的碗,看上去好像变浅了,是光由水斜射入空气发生折射形成的,故D错误。
光的折射-习题(含答案)

(1020.0)1. 当光由空气射入水中时,以下说法中正确的选项是〔〕A. 折射光线一定向远离法线的方向偏折B. 光线一定发生折射C. 折射角一定小于入射角D. 折射角等于或小于入射角2. 以下的四种现象中,属于光的折射形成的是〔〕A. 桥的倒影B. 碗中的筷子C. 林中的树影D. 镜中的陶罐3. 在如下图的光现象中,属于光的折射现象的是〔〕A.铅笔在水面处“折断〞 B.树林中的阳光 C.平面镜中的陶罐 D.水中树的“倒影〞4. 图中,光从空气斜射入玻璃的光路图正确的选项是〔〕A. B. C.D.5. 2023 年5 月9 日19 时12 分左右“,水星凌日〞的天象于本世纪第三次出现.如下图,水星如一颗小黑痣从太阳脸上“缓慢爬过〞.它的形成与以下光现象原理相同的是〔〕A. 猴子水中捞月B. 河水看起来变浅C. 雾里看花D. 千手观音表演6. 小明在东钱湖畔看到:船儿在水面荡漾,鱼儿在白云中穿梭,青山在水中摇曳.小明看到的景物中,由于光的折射形成的是〔〕A. 船儿B. 鱼儿C. 白云D. 青山7. 如下图的四种现象中,由于光的折射形成的是〔〕A.日全食 B.亭桥在水中的倒影 C.铅笔好似折断了 D.墙上的手影8. 一束光线由空气斜射入水中,当入射角逐渐增大时,折射角〔〕A. 逐渐增大,且总是大于入射角B. 逐渐增大,且总是小于入射角C. 逐渐减小,且总是小于入射角D. 逐渐减小,且总是大于入射角9. 如下图的现象中,由于光的折射形成的是〔〕A.树在水中的倒影 B.平面镜中的像 C.水面上“折断〞的筷子地上的树影D .10. 以下光理象中,由光的反射形成的是〔〕A.光的色散钢笔移位小孔成像水中倒影.C.D.(3 6.0)11. 某校新建成一个喷水池,在池底中央安装了一只射灯,射灯发出的一束光照在右边的池壁上,当池内无水时,站在池旁左边的人,看到在S 点形成一个亮斑,如下图,现往池内灌水,水面升至a 位置时,人看到亮斑的位置在P 点;如果水面升至b 位置时,人看到亮斑的位置在Q 点,那么P 点在S 点的______ ,Q 点在S 点的______ 〔选填“上方〞或“下方〞〕.12. 2023 年10 月8 日,黄昏17 点后,天空中将出现当年唯一一次“面向〞中国观众的月全食,堪称年度最正确月食.合肥地区大约在7 点,天空几乎看不到月亮.月食形成原因是光的直线传播,约18:24---19:24 间的一个小时时间,可以看到古铜色的“红月亮〞遥挂夜空的美景,我们能看到的“红月亮〞是由于太阳的光经地球大气的______ 后,依然会照到月面上.〔选填“折射〞或“反射〞〕13. 人在岸上看到湖中的鱼时,由于光的______ 现象,人看到的是鱼的______ 像〔填实或虚〕,真实的鱼是在所看到像的______ 方.B(1 6.0)14. 小宇利用如下图装置将一细光束斜射到空气中,用于探究“光的折射规律〞.〔1〕为了更清晰地观察水中的光路.可以采用的方法是:______ ,实验中,______ 〔填“能〞或“不能〞〕看见反射光线.〔2〕实验的折射光路如图中所示,可以判定折射角______ 〔选填“大于〞、“小于〞或“等于〞〕入射角.增大入射角观察到折射角在______ 〔选填“增大〞或“减小〞〕.假设不断增大光在水中的入射角,会请你判断,折射光线是否一直存在?______ .〔选填“是〞或“否〞〕(525.0)15. 如图,A 是水池底某点,请作出光线AO 的折射光线以及人从岸上看到A 的像A′的大致位置.16. 如下图,一束光线由空气射向水面时的反射光线,请在图中作出入射光线及折射光线的大致方向.17. 如下图,一束光线从空气斜射向玻璃砖,请画出这束光线穿过玻璃砖时的大致折射光路.18. 如下图,一束光从玻璃砖AC 面重直射入,并从AB 面射出,画出该过程的光路图.19. 一束光线从空气中射到水面上.根据光的传播规律,在中画出这束光线射入水中的折射光线大致方向.(1 5.0)20. 我国经济快速开展,很多厂商一改正去“酒香不怕巷子深〞的观点,纷纷为自己的产品做广告,但有些广告制作却无视了其中的科学性.如下图的广告中有一处科学性的错误,请你找出来,并简要说明它违背了什么物理原理或规律.图中错误是______ ,它违背了______ .1. D2. B3. A4. A5. D6. B7. C8. B9. C 10. D11. 下方;上方12. 折射13. 折射;虚;下14. 在水中参加少许牛奶;能;大于;增大;否15. 解:先过折射点垂直界面作出法线,再在水中法线的另一侧画出折射光线,注意入射角小于折射角,将两条折射光线反向延长,其交点即为人所看到的 A 点的像的位置A′,如下图:16. 解:如下图,当一束光线从空气斜射到水面时发生反射与折射;先做出法线,然后据反射角等于入射角,做出入射光线;而后据折射角小于入射角,做出折射角,如以下图:17. 解:第一次折射:先过入射点垂直玻璃砖右侧外表作出法线,再在玻璃砖内部法线的另一侧作出折射光线,注意折射角小于入射角,第二次折射:先过入射点垂直玻璃砖左侧外表作出法线,再在玻璃砖的左侧空气中作出折射光线,注意折射角大于入射角,折射光线与玻璃砖右侧的入射光线平行,如下图:18. 解:首先画出法线,当光线从空气中先折射入玻璃中时,折射角小于入射角.当折射光线入射到玻璃与空气的界面时,又将发生折射而进入空气中,此时的折射角大于入射角,如以下图所示:故答案为:.19. 解:过入射点作垂直于界面的虚线,即为法线;光由空气斜射入水中,折射角小于入射角,在法线的另一侧水中画出折射光线,标上箭头.如下图:20. 勺子看起来是直的;光的折射规律1.解:当光线垂直射入水中时,折射光线的传播方向不变,即此时没有发生折射,并且折射角等于入射角都等于 0;当光从空气中斜射入水中时,折射角小于入射角;综上分析可得,折射角等于或小于入射角.应选 D.光的折射定律的内容:入射光线、法线、折射光线在同一平面内;折射光线和入射光线分别位于法线两侧;当光线从空气斜射入其它透明介质时,折射角小于入射角.当光线垂直射入时,传播方向不改变.此题考查了光的折射规律,注意折射角与入射角的关系,特别注意当光线垂直射入时,传播方向不改变,折射角等于 0.2.解:A、倒影属于平面镜成像,平面镜成像是由于光的反射形成的,成的像是虚像,故A 错误;B、碗中的筷子由于光的折射现象,水下局部看起来向上弯折,像是断了,故 B 正确;C、林中的树影是光沿直线传播形成的,故 C 错误;D、平面镜中出现陶罐的像,是平面镜成像,由光的反射形成的,故 D 错误.应选: B.光在自然界中存在三种光现象:在日常生活中,小孔成像、影子的形成等都说明光在同一种均匀介质中是沿直线传播的;当光照射到物体界面上时,有一局部光被反射回来发生反射现象,例如:平面镜成像、水中倒影等;当光从一种介质斜射入另一种介质时,传播方向的会偏折,发生折射现象,如:看水里的鱼比实际位置浅、彩虹等.此题考查常见的光学现象,有以下几种情况:〔1〕光的直线传播形成的现象:日食、月食、影子、小孔成像、打靶瞄准时“三点一线〞、排直队等;〔2〕光的反射形成现象:平面镜成像、水面成像、光滑物体的外表成像等;〔3〕光的折射形成的现象:海市蜃楼、水中筷子变弯、池清疑水浅等.〔4〕光的色散现象:彩虹、三棱镜分解太阳光,其本质还是光的折射.3.解: A、人看到铅笔在水面处“折断〞,这是光的折射,故本选项正确;B、林间透过树叶缝隙的光线是直的,说明光沿直线传播的原理,故本选项错误;C、镜中陶罐是平面镜成的像,这是利用光的反射原理,故本选项错误.D、平静的水面相当于平面镜,倒影是平面镜成的像,这是利用光的反射原理,故本选项错误.应选 A.〔1〕光在同种、均匀、透明介质中沿直线传播,产生的现象有小孔成像、激光准直、影子的形成、日食和月食等;〔2〕光线传播到两种介质的外表上时会发生光的反射现象,例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的;〔3〕光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.掌握以下光现象原理:透镜、玻璃砖、看水中的物体一般都是光的折射原理;影子、日月食、小孔成像都是光的直线传播原理;镜子、水中倒影、潜望镜都是光的反射原理.4.解:A、光从空气中斜射入玻璃,折射角小于入射角, A 图正确;B、图中光的传播方向没有发生变化, B 图错误;C、光从空气中斜射入玻璃,折射角应该小于入射角,图中折射角大于入射角,C 图错误;D、折射光线与入射光线应该分居法线的两侧,图中两条光线在法线的同侧, D 图错误.应选 A.光从空气中斜射入玻璃,折射角小于入射角,据此结合图片做出判断.熟练掌握光的折射规律,根据光的折射规律判断光路图是解答的关键.5.解:当水星转到太阳与地球中间且三者在一条直线上时,在地球上看到水星从太阳面上移过,这就是“金星凌日〞现象,成因是光的直线传播,在给出的四个选项中“猴子水中捞月〞属于光的反射,“河水看起来变浅〞属于光的折射,“雾里看花〞属于光的反射,“千手观音表演〞属于光的直线传播.应选: D.解答此题要明确发生“水星凌日〞现象时,太阳、水星和地球三者在同一条直线上,并且,水星在太阳和地球之间.一般来说:见到影子、日月食、小孔成像就联系到光的直线传播原理;见到镜子、倒影、潜望镜就联系到光的反射原理;见到水中的物体,隔着玻璃或透镜看物体就联系到光的折射原理.“金星凌日〞的天文奇观,很少见,它的产生和日食的道理相同.6.解:青山、白云在水中的倒影属于平面镜成像,是由光的反射形成的.我们看到船儿在水面荡漾是因为小船反射的光线进入我们的眼睛.我们看到水中的鱼,其实看到的是鱼的虚像,是由光的折射形成的,综上所述由于光的折射形成的是选项 B.应选 B.要解决此题需要掌握:〔1〕平面镜成像,知道平面镜成像是由于光的反射形成的.〔2〕我们看见本身不发光的物体,是因为物体反射的光线进入我们的眼睛.〔3〕光的折射现象.我们看到水中的物体,其实看到的是物体的虚像,是由光的折射形成的.此题主要考查了通过同一幅画面考查了光的反射和光的折射现象.特别是看到的现象同是在水中,很容易搞错.一定要注意区分.7.解: A、日全食光是光在同一种均匀介质中是沿直线传播,不符合题意;B、亭桥在水中的倒影是平面镜成像,其原理是光的反射,不符合题意.C、铅笔在水面处“折断〞,是光的折射现象,符合题意;D、墙上的手影,是光的直线传播形成的,不符合题意;应选 C.〔1〕光在同种均匀物质中沿直线传播,日食、月食、小孔成像和影子的形成等都说明光在同一种均匀介质中是沿直线传播的;〔2〕当光照射到物体界面上时,有一局部光被反射回来,例如:平面镜成像、水中倒影等;〔3〕当光从一种介质斜射入另一种介质时,传播方向的会偏折,发生折射现象,如:看水里的鱼比实际位置浅、铅笔在水中折断等.此题列举了四个常见的光现象,综合了光学知识,要求判断哪个是由于光的折射形成的,这需要学生在平时学习和生活中多对相关的光现象进行思考.8.解:光线由空气斜射入水中时,所以折射角小于入射角;如果入射角逐渐增大,那么折射角也会逐渐增大,且总是小于入射角.应选 B.要解决此题,需要掌握光的折射规律:入射光线、法线、折射光线在同一平面内,折射光线和入射光线分别位于法线两侧,当光线从空气斜射入其它透明介质时,折射角小于入射角;并且折射角随着入射角的增大而增大,但折射角总小于入射角.此题注意考查了对光的折射定律的运用,关键是熟练掌握光的折射定律的内容,搞清折射角与入射角的关系.9.解:A、树在水中的倒影,这以水面为平面镜的平面镜成像,是由光的反射造成的.故A 不合题意.B、平面镜中的像是由光的反射造成的.故 B 不合题意.C、将筷子斜插入水中时,水面下的筷子看起来向上偏折.这是由于筷子水下的局部反射出的光线到达水面时,要发生折射而造成的.故 C 符合题意.D、地上的树影,也就是树的影子,它是由光的直线传播造成的.故 D 不合题意.应选 C.〔1〕光在同种、均匀、透明介质中沿直线传播,产生的现象有小孔成像、激光准直、影子的形成、日食和月食等;〔2〕光线传播到两种介质的外表上时会发生光的反射现象,例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的;〔3〕光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的.成像的机制就两种:光的反射;光的折射.平面镜镜球面镜成像都是由光的反射造成的.凸透镜成像,海市蜃楼,在空气中透过水面看水中的物体或者在水中透过水面看空气中的物体都是由光的折射造成的.10.解: A、光的色散是由于光的折射引起的;B、钢笔移位是由于发生了光的折射现象;C、小孔成像是由于光的直线传播形成的;D、水中倒影属于平面镜成像,是由于光的反射形成的.应选 D.①光的折射是指光线从一种介质斜射入另一种介质时,光的传播方向发生改变的现象,比方透镜成像、水变浅了、水中的筷子折断了等;②光的反射是指光线在传播的过程中遇到障碍物被反射出去的现象,比方平面镜成像;③要掌握光沿直线传播现象,知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的.此题考查光沿直线传播现象以及光的反射、折射现象,理解各图画的含义是选出正确答案的前提.同时此题也表达了学科的整合性.11.解:〔1〕往池内注水,水面升至 a 位置时,光在水面发生折射,根据折射定律,P 点如以下图所示:〔2〕水面上升至 b 位置时,光线先在水池壁反射,再折射出水面,根据反射定律和折射定律, Q 点如以下图所示:通过画图可知: P 点在 S 点的下方, Q 点在 S 点的上方.故答案为:下方;上方.〔1〕光在同种、均匀、透明介质中沿直线传播,从一种介质进入另一介质时,光的传播方向发生改变,产生折射现象;〔2〕水面升至 a 位置时,光从水斜射入空气中时,入射光线、折射光线以及法线在同一平面内,折射角大于入射角,确定折射光线的方向;〔3〕水面上升至 b 位置时,光线先在水池侧壁发生反射,反射角等于入射角,反射光线再从水中斜射入空气里发生折射,折射角大于入射角.此题重点考查的是作反射光线和折射光线,理解并掌握光的反射定律和折射定律是解决此题的关键.此题通过作图说明,学生一目了然,效果更好.12.解:发生月食时,地球挡住了太阳射向月球的光,但是还会有局部光线通过地球大气层发生折射,由于红光波长最长,折射能力最弱,所以会有局部地球大气层折射后的红色光射向月亮,这就让我们看到了“红月亮〞.故答案为:折射.当太阳、地球、月亮位于同一直线上,地球位于太阳与月球之间时,不透明的地球挡住了沿直线传播的太阳光,在地球上看不到月球时,便形成月食;光线在介质不均匀时,光路就会改变,由于大气层的不均匀,有局部光线通过地球大气层发生折射.此题考查光的直线传播、折射等有关问题,相比照拟简单,属于根底题.13.解:光由水斜射如空气时发生折射,折射角大于入射角,折射光线向水面偏折;我们看到的水中的鱼,是由光的折射形成的虚像,在折射光线的反向延长线上,由于折射光线向水面偏折,折射光线相对于入射光线位置升高了,所以看到的水中的鱼位置比实际位置浅.故答案为:折射;虚;下.当光从一种介质斜射入另一种介质时,传播方向发生偏折,这种现象叫做光的折射.此题考查了光的折射的应用,知道光由水斜射入空气时折射光线向水面偏折,我们看到的鱼在折射光线的延长线上,是解题的关键.14.解:〔1〕为了更清晰地看到光路,使水稍微混浊一些,可以放入少量的牛奶.就能看到入射光线、反射光线,空气中的折射光线是在白屏上显示或在有烟雾的空气中看到的.〔2〕如图,折射光线和法线的夹角是折射角,入射光线和法线的夹角是入射角,并且折射角大于入射角.增大入射角,折射角增大.增大到一定程度,折射光线消失.故答案为:〔1〕在水中参加少许牛奶;能;〔2〕大于;增大;否.〔1〕水很透明,没有反射光线的物质,我们不能看到光的传播路径,可以稍微增大水的浑浊程度.〔2〕折射光线和法线的夹角是折射角,入射光线和法线的夹角是入射角.光从其他透明介质斜射入空气,折射角大于入射角,折射角随入射角的增大而增大,增大到一定程度,看不到折射光线.此题是探究光的反射和折射现象的实验,采用了观察法,然后归纳出光的反射和折射规律.15.光由水斜射进入空气时,折射光线远离法线偏折,折射角大于入射角,先作法线,后作出入射光线.在作光的折射光路图时要注意:不管光从哪种介质斜射向哪种介质,在光疏质〔密度比拟小的物质〕里面的角〔入射角或折射角〕较大;在光密质〔密度比拟大的物质〕里面的角〔入射角或折射角〕较小,即“疏大密小〞.角度越小,光线越靠近法线.16.当光线射向两种介质的界面上时,会同时发生反射和折射.光的反射中,反射角等于入射角;当光从空气斜射入水中时,折射光线将向靠近法线的方向偏折,即入射角大于折射角.并不是光线偏射才叫做光的折射,而是光的波速与波长发生变化.当光线垂直界面入射时,光线不发生偏折,进入另一介质后,波速与波长却发生变化.当光线从光疏介质进入光密介质时,入射角大于折射角;当光线从光密介质进入光疏介质时,入射角小于折射角.17.先画出法线,根据光的折射规律画出所给光线的折射光线.光线再由玻璃射出来时,原来的折射光线此时又变成了入射光线,同样根据光的折射规律再做折射光线.光线在空气与玻璃之间发生两次折射.此题考查光的折射光路的作图,注意光从空气斜射入玻璃和光从玻璃斜射入空气,入射角和折射角的大小关系是不同的.18.当光线从空气中先折射入玻璃中时,折射光线将向靠近法线的方向偏折,即折射角小于入射角.折射光线在玻璃中沿直线传播,入射到玻璃与空气的界面时,又将发生折射而进入空气中,此时的折射角大于入射角.此题考查了根据光的折射规律的作图,注意要标出光的传播方向.19.光由空气斜射入水中,发生折射,折射光线和入射光线也分居法线两侧,分居在两种介质中,折射角小于入射角.关于光的折射作图,记住角的大小关系:由空气斜射入水,折射角小,由水斜射入空气,折射角大.即空气中的光线和法线的夹角总是大的.20.解:由光的折射现象可知,当把勺子斜插入饮料时,会发生折射现象,从外面看勺子好似在液面处被折断了,而图中的勺子看起来是直的,它违背了光的折射规律.故答案为:勺子看起来是直的;光的折射规律.①要解决此题需要理解光的折射现象,知道光从一种介质斜射入另一种介质时,传播方向会发生偏折;②了解常见的光的折射现象,如:凸透镜成像,斜插入水中的筷子被“折断〞,海市蜃楼,彩虹等.解决此类题目的关键是理解光的折射现象,了解生活中常见的光的折射现象.初中物理试卷第11 页,共11 页。
光现象练习题(光的反射)(含答案)

光现象练习题(光的反射)一、填空题:1、光在介质中是沿传播的,光年是的单位。
2、光在真空中的传播速度为 km/s,光在其它介质中的速度这个速度。
(大于、小于、等于)3、太阳发出的光经过8min20s射到地球上,则太阳与地球间的距离是。
日食的形成是因为。
发生日食时,是 ___的影子落在4、用枪射击,当缺口﹑准星尖和目标这三点成一线时,就能击中目标,这是利用了_____________的性质。
5、黑板用久了会产生“反光”现象,字看不清楚,这是因为黑板发生出来的光线比粉笔字发生出来的光线。
(填“强”或“弱”)6、当入射光线向法线靠拢时,反射角将;当反射光线与入射光线垂直时,反射角为,当入射光线与平面镜成20°角时,反射角为。
7、在距离竖直放置的平面镜前3m处站立一个人,这个人在镜中所成像与人的距离是____m,像的大小_____(选填“大于”“等于”或“小于”)人的大小。
8、如图所示,灯罩可使灯泡射向上方的光向着下方照射,这是应用了光的_____________,地面上出现了桌子的影子,这是由于光的____________形成的。
9、冬冬同学站在平面镜前3m处,她看到镜中自己的像是由于光的___________现象形成的,她的像到镜面的距离为_________m;现将一块和平面镜一般大的木板放在镜子后面1m处,如图所示,这时她_______(填“仍能”或“不能”)在镜中看到自己的像。
10、如图所示,太阳光与水平面成50°角,要利用平面镜使太阳光沿竖直方向照亮井底。
则镜面与水平面所成角的度数应等于。
11、有一光电控制液面高度的仪器,是通过光束在液面上的反射光线打到光电屏(能将光信号转化为电信号进行处理)上来显示液面高度,然后通过装置调节液面的高度,如图所示,当光电屏上的光点由S1移到S2,表示液面高度。
(填“上升”、“下降”或“不变”)12、请你做一做:将钟竖直在平面镜前,看看镜中钟的时针和分针与钟本身的时针和分针的位置关系如何?(1)如图1所示,是从平面镜中看到的一只台钟钟面上的指针位置,已知镜面与钟面相平行,则实际时间应是。
中考物理之光的反射与折射作图训练题(含答案)

中考物理之光的反射与折射作图训练题(含答案)光的反射与折射作图一、作图题(共38题;共250分)1.如图所示,一束由A发出的光射到平面镜表面O点,画出物体AB在平面镜中的像,并画出入射光线AO的反射光线。
2.如图,请你画出烛焰上A点经平面镜MN所成的像A'.(保留作图痕迹)3.如图所示、OB为反射光线,O为入射点,请画出该光线的入射光线及其折射光线。
4.请在下图中画出折射光线的大致位置;5.如图所示,一束光从空气射向水面,请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时,界面MN上的反射光线如图所示,请画出对应的入射光线和大致的折射光线。
7.如图所示,一束光从水中斜射到空气中,请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖,圆心在O点,弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖(如图为平面图),已知OD=R,画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图,要求标明两次反射过程中的入射角大小。
9.根据下列要求,分别完成作图。
XXX所示,A'B'是物体AB在平面镜中的像,请你在平面镜前作出物体AB。
10.按照题目要求作图。
XXX所示,XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸,请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路,并标出反射角度数。
12.如图,光线AO由玻璃斜射进入空气,作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图,一束光从水中斜射入空气,请作出它的反射光线和大致的折射光线.15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。
请在图乙中画出光路肯定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面,垂直入射的光线,玻璃砖的截面为等腰三角形顶角为120°,请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
八年级物理光的反射和折射
一、填空题(每空1分,共32分)
1.光在介质中是沿传播的,光年是的单位。
2.光在真空中的传播速度为km/s,光在其它介质中的速度这个速度。
(大于、小于、等于)
3.太阳发出的光经过8min20s射到地球上,则太阳与地球间的距离是。
4.日食的形成是因为。
发生日食时,是的影子落在上。
6.光的反射定律的内容是:①;
②;③。
光的折射规律的内容是:①;
②;③
;④;
⑤。
7.光在反射、折射时,光路是。
8.在湖边,可以看到岸边的树在水中的“倒影”,这是光的现象,游泳池充水后,看起来池底升高,水变浅,这是光的现象。
9.当入射光线向法线靠拢时,反射角将;当反射光线与入射光线垂直时,反射角为,当入射光线与平面镜成20°角时,反射角为。
10.一束光线射到平面镜上,当入射角增大10°时,反射光线与入射光线的夹角增大。
11.平面镜成像是由于光的而形成的,其特点是:像到镜面的距离,像和物体的大小,像与物体的连线与镜面,所成像的是。
12.将物体放在平面镜前2 m处,则像到镜的距离为;若将物体再远离平面镜1 m,此时物、像之间的距离为。
13.将一铅笔放在平面镜上,要使它的像和铅笔垂直,铅笔应与镜面成角;要使像和铅笔恰在同一直线上,铅笔应与镜面成角。
14.当把笔尖触到平面镜上时,看到笔尖的像与笔尖相距约4 mm,则该平面镜的厚度约为mm。
二、选择题(每小题3分,共42分)
15.下列不属于光源的物体是()
A、太阳
B、月亮
C、明火
D、工作中的电灯
16.下列说法中正确的是()
A、光是沿直线传播的
B、光只在真空中沿直线传播
C、光的传播不需要介质
D、光在同一物质中沿直线传播
17.下列现象不能说明光的直线传播的是()
A、日食
B、小孔成像
C、影子
D、先闪电后打雷
18.人能看见物体是因为()
A、人眼能发光
B、物体能发光
C、光照在物体上,经物体反射后进入人眼
D、人眼看见的是物体的像
19.一棵树在阳光照射下,它的影子从早晨到晚上变化情况是()
A、先变长后变短
B、先变短后变长
C、逐渐变短
D、逐渐变长
20.平静的湖面上倒映着美丽的白塔,在这里,“倒映的白塔”是()
A、白塔的影子
B、白塔的实像
C、比白塔略大的虚像
D、与白塔等大的虚像21.一束光线垂直射到物体表面,则反射角为()
A、0°
B、45°
C、90°
D、180°
22.关于镜面反射和漫反射说法正确的是()
A、镜面反射遵守反射定律,而漫反射不遵守
B、镜面反射不遵守反射定律,而漫反射遵守
C、镜面反射和漫反射都不遵守反射定律
D、镜面反射和漫反射都遵守反射定律
23.一束光与镜面成30°,则入射光线和反射光线的夹角为()
A、60°
B、30°
C、120°
D、90°
24.黑板表面都要做得比较粗糙,主要原因是()
A、便于用粉笔写字
B、不使黑板发生反射
C、使黑板形成漫反射
D、便于黑板刷擦字迹25.我们面对平面镜逐渐靠近时,则像将()
A、变大
B、变小
C、不变
D、先变小后变大
26.一束光线由空气斜射入水中,如果入射角逐渐增大,折射角()
A、逐渐减少,且总大于入射角
B、逐渐增大,且总大于入射角
C、逐渐增大,且总小于入射角
D、逐渐减少,且总小于入射角
27.关于平面镜成像的说法错误的是()
A、人在平面镜中成的是虚像
B、物体在平面镜中成的是实像
C、物、像大小相等
D、物、像到镜的距离相等
28.下列不属于光的反射的是()
A、平静的水面上出现树的倒影
B、阳光下树的影子
C、从玻璃中看到自己的像
D、用潜望镜观看战壕外的物体
29.如下图所示,某同学在平面镜中所成的像应是图中的()人
三、作图题(每小题3分,共15分)
29.画出下列光路图反射光线或入射光线。
30.利用平面镜成像规律画出物体的像。
甲乙丙丁
四、一束平行光线AO与水平面夹角为20°,要使其反射光线竖直射向井底,用作图的方法画出平面镜的位
置,并算出平面镜与水平面的夹角。
(6分)
五、一束激光从地球射向月球上的反射器经过反向器反射后,激光返回发射器,所需时间为2 s,那么月球
到地球的距离是多少?(5分)
八年级物理光的反射同步达纲练习二
一、选择题(每题5分,共45分)
1.关于光的反射定律,某同学的叙述如下,其中错误的是()
A.反射光线跟入射光线和法线在同一平面上
B.反射光线跟入射光线分居在法线的两侧
C.入射角等于反射角
D.入射角为θ,反射角也为θ
2.下列说法中正确的是()
A.反射光线和入射光线不可能在同一直线上
B.发生漫反射时就不遵守反射定律了
C.发生反射时光路是可逆的
D.反射光的速度小于入射光的速度
3.下列说法中错误的是()
A.在光的反射现象中,若入射光线靠近法线,反射光线也靠近法线
B.光线垂直镜面入射时,反射角是90°
C.通过平面镜,甲同学能看到乙同学,那么乙也能通过平面镜看到甲
D.镜面反射遵守反射定律,漫反射也遵守反射定律
4.若一束平行光垂直射到一平面镜上,这时反射光和入射光的夹角是()
A.0°
B.90°
C.45°
D.180°
5.若反射光线与入射光线的夹角是80°,则入射光线和镜面的夹角是()
A.40°
B.50°
C.80°
D.130°
6.入射光线与平面镜的夹角是55°,保持入射光线不动,绕入射点转动面镜,使入射角增大10°,则反射光线跟入射光线的夹角是()
A.50°
B.70°
C.90°
D.130°
7.如左下图所示,入射光线与平面镜MN的夹角是30°,如果保持入射光线不动,使平面镜绕入射点逆时针转动10°,则反射光线跟入射光线的夹角()
A.增大20°
B.增大10°
C.减小20°
D.减小10°
8.如中上图所示,两平面镜A和B相交成角a,若入射光线跟B镜面平行,经镜面反射后,射出的光线与A平行,则角a为()
A.30°
B.60°
C.45°
D.90°
9.如右上图所示,两块平面镜相交成60°,一束光线AO射到平面镜M上,要使最后反射回去的光线与AO重合,但方向与AO相反,那么光线AO与平面镜M的夹角应是()
A.15°
B.30°
C.45°
D.60°
二、作图题(每1题6分,第2题5分,共11分)
10.在下图中,根据题中给出的条件,画出入射光线、反射光线或平面镜的位置.
11.太阳光线与水平面成30°角,若要用镜子将太阳光线反射到竖直的深井里,镜面应与水平成多大角度?请在下图中画出其光路图.
三、境空题(每空5.5分,共44分)
12.入射光线垂直射到平面镜上时,反射角是如果把镜面转动30°角,这时反射光线跟入射光线的夹角是 .
13.我国有一部古书《淮南万毕术》,书中记有这样一段文字:“取大镜高悬,置水盆于其下,则见四邻……”这是利用原理来观察周围景物,且类似于__________的装置.
14.光的反射有反射和反射.两种反射都遵守定律.
【素质优化训练】
1.太阳光与水平地面成50°角入射,要使太阳光沿检查井照亮下水道,如下图所示,在井口处应怎样放置平面镜.
2.太阳光与水平方向成60°角射向平面镜,若使反射光线沿水平方向射出,求平面镜与水平方向夹角
【生活实际运用】
1.铁板做成的公益广告牌上用油漆画上图案和文字.人们从广告牌前经过时却看不清上面的内容,只感到有刺眼的光照来,这是何故?
2.请你设计一种自行车“尾灯”,当光照射在它上面时,它能将光按原方向反射回去.这样使夜行的机动车辆能看清公路上的自行车.
参考答案
【同步达纲练习】
一、1-5.C C B A B 6-9.C C B B
二、10,11
三、12.0° 60° 13.平面镜成像潜望镜 14.镜面漫光的反射
【素质优化训练】
1.平面镜应与水平面成70°角放置.
2.平面镜的放法有两种:一种是镜面与水平方向成30°角,一种是与水平方向成60°角.
【生活实际运用】
1.广告牌如果太光滑,太阳光照在它上面,就易产生镜面反射.当人逆着反射光看广告牌时,由于光照太强,分辨不出它上面的字迹,图案和底色.
2.自行车“尾灯”本身不发光,设计反射式尾灯是为了让车后的灯光照在它上面发生反射而被人观察到。
将反射面设计成互成90°角度的组合面可以使先按原路反射回去.。
