梁,500×800梁木模板与支撑计算书

梁,500×800梁木模板与支撑计算书

梁木模板与支撑计算书一、梁模板基本参数梁截面宽度 B=500mm,梁截面高度 H=800mm,H方向对拉螺栓1道,对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离(即计算跨度)850mm。

梁模板使用的木方截面40×80mm,梁模板截面侧面木方距离200mm。

梁底模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。

梁侧模面板厚度h=15mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。

二、梁模板荷载标准值计算模板自重 = 0.200kN/m2;钢筋自重 = 1.500kN/m3;混凝土自重 = 24.000kN/m3;施工荷载标准值 = 2.500kN/m2。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取3.000h;T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取1.000m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;β——混凝土坍落度影响修正系数,取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=17.130kN/m2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值:F1=0.90×17.140=15.426kN/m2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值:F2=0.90×6.000=5.400kN/m2。

三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含!四、梁模板侧模计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下作用在梁侧模板的均布荷载q=(1.2×15.43+1.40×5.40)×0.80=20.857N/mm面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = bh2/6 = 80.00×1.50×1.50/6 = 30.00cm3;截面惯性矩 I = bh3/12 = 80.00×1.50×1.50×1.50/12 = 22.50cm4;式中:b为板截面宽度,h为板截面高度。

梁计算实例

梁计算实例

梁计算实例文档编制序号:[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]模板计算1、工程概况柱网尺寸8.4m×12m,柱截面尺寸900mm×900mm纵向梁截面尺寸450mm×1200mm,横向梁截面尺寸450mm×900mm,无次梁,板厚150 mm,层高12m,支架高宽比小于3。

(采用泵送混凝土)2、工程参数(技术参数)3计算 梁侧模板计算图 梁侧模板受力简图3.1.1 KL1梁侧模板荷载标准值计算新浇筑的混凝土作用于模板的侧压力标准值,依据建筑施工模板安全技术规范,按下列公式计算,取其中的较小值:V F C 210t 22.0ββγ= 4.1.1-1H F c γ= 4.1.1-2式中 :γc -- 混凝土的重力密度,取24kN/m 3;t 0 -- 新浇混凝土的初凝时间,按200/(T+15)计算,取初凝时间为小时。

T :混凝土的入模温度,经现场测试,为20℃;V -- 混凝土的浇筑速度,取11m/h ;H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.2m ; β1-- 外加剂影响修正系数,取; β2-- 混凝土坍落度影响修正系数,取。

V F C 210t 22.0ββγ==×24××××= kN/m 2H F c γ==24×=m 2根据以上两个公式计算,新浇筑混凝土对模板的侧压力标准值取较小值m 2。

3.1.2 KL1梁侧模板强度验算面板采用木胶合板,厚度为18mm ,验算跨中最不利抗弯强度和挠度。

计算宽度取1000mm 。

面板的截面抵抗矩W= 1000×18×18/6=54000mm 3; 截面惯性矩I= 1000×18×18×18/12=486000mm 4;1、面板按三跨连续梁计算,其计算跨度取支承面板的次楞间距,L=0.15m 。

500mmx2250mm梁侧模板计算书

500mmx2250mm梁侧模板计算书

500mmx2250mm梁侧模板计算书一、梁侧模板基本参数计算断面宽度500mm,高度2250mm,两侧楼板厚度180mm。

模板面板采用普通胶合板。

内龙骨布置8道,内龙骨采用40.×80.mm木方。

外龙骨间距450mm,外龙骨采用双钢管48mm×3.0mm。

对拉螺栓布置6道,在断面内水平间距200+350+350+350+350+300mm,断面跨度方向间距450mm,直径14mm。

面板厚度15mm,剪切强度1.4N/mm 2,抗弯强度15.0N/mm2,弹性模量6000.0N/mm2。

木方剪切强度1.6N/mm 2,抗弯强度15.0N/mm2,弹性模量9000.0N/mm2。

29292929292929225mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

当浇筑速度大于10m/h或坍落度大于180mm时,新浇混凝土侧压力按公式2计算;其他情况按两个公式计算,取较小值:其中 γc —— 混凝土的重力密度,取24.000kN/m 3;t —— 新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h ;T —— 混凝土的入模温度,取20.000℃; V —— 混凝土的浇筑速度,取2.500m/h ;H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m ; β—— 混凝土坍落度影响修正系数,取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=27.000kN/m 2考虑结构的重要性系数0.90,实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90,倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

广联达的13种梁模板超高计算方法

广联达的13种梁模板超高计算方法

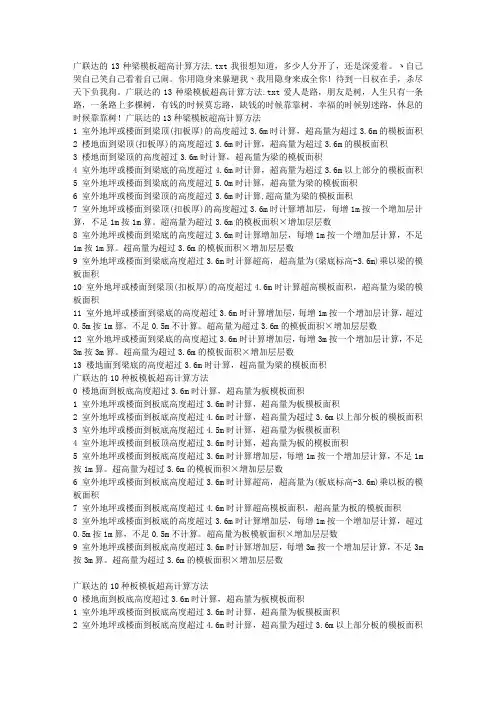

广联达的13种梁模板超高计算方法.txt我很想知道,多少人分开了,还是深爱着。

ゝ自己哭自己笑自己看着自己闹。

你用隐身来躲避我丶我用隐身来成全你!待到一日权在手,杀尽天下负我狗。

广联达的13种梁模板超高计算方法.txt爱人是路,朋友是树,人生只有一条路,一条路上多棵树,有钱的时候莫忘路,缺钱的时候靠靠树,幸福的时候别迷路,休息的时候靠靠树!广联达的13种梁模板超高计算方法1 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算,超高量为超过3.6m的模板面积2 楼地面到梁顶(扣板厚)的高度超过3.6m时计算,超高量为超过3.6m的模板面积3 楼地面到梁顶的高度超过3.6m时计算,超高量为梁的模板面积4 室外地坪或楼面到梁底的高度超过4.6m时计算,超高量为超过3.6m以上部分的模板面积5 室外地坪或楼面到梁底的高度超过5.0m时计算,超高量为梁的模板面积6 室外地坪或楼面到梁顶的高度超过3.6m时计算,超高量为梁的模板面积7 室外地坪或楼面到梁顶(扣板厚)的高度超过3.6m时计算增加层,每增1m按一个增加层计算,不足1m按1m算。

超高量为超过3.6m的模板面积×增加层层数8 室外地坪或楼面到梁底的高度超过3.6m时计算增加层,每增1m按一个增加层计算,不足1m按1m算。

超高量为超过3.6m的模板面积×增加层层数9 室外地坪或楼面到梁底高度超过3.6m时计算超高,超高量为(梁底标高-3.6m)乘以梁的模板面积10 室外地坪或楼面到梁顶(扣板厚)的高度超过4.6m时计算超高模板面积,超高量为梁的模板面积11 室外地坪或楼面到梁底的高度超过3.6m时计算增加层,每增1m按一个增加层计算,超过0.5m按1m算,不足0.5m不计算。

超高量为超过3.6m的模板面积×增加层层数12 室外地坪或楼面到梁底的高度超过3.6m时计算增加层,每增3m按一个增加层计算,不足3m按3m算。

超高量为超过3.6m的模板面积×增加层层数13 楼地面到梁底的高度超过3.6m时计算,超高量为梁的模板面积广联达的10种板模板超高计算方法0 楼地面到板底高度超过3.6m时计算,超高量为板模板面积1 室外地坪或楼面到板底高度超过3.6m时计算,超高量为板模板面积2 室外地坪或楼面到板底高度超过4.6m时计算,超高量为超过3.6m以上部分板的模板面积3 室外地坪或楼面到板底高度超过4.5m时计算,超高量为板模板面积4 室外地坪或楼面到板顶高度超过3.6m时计算,超高量为板的模板面积5 室外地坪或楼面到板底高度超过3.6m时计算增加层,每增1m按一个增加层计算,不足1m 按1m算。

梁、柱及模板工程量计算及定额套用实例(附图例)_secret

梁、柱及模板工程量计算及定额套用实例(附图例)_secret
小计=27508.27元
超高一次 按选跳梁5-5 断面模板1/2计算 26.98/2=13.49m2
超高二次 4-4断面(0.5*2+0.25)×(6.16-0.28×2)×10=70m2
5-5断面按模板量1/2计算 26.98/2=13.49m2
应用定额
砼量4-2-241.811×1995.05=3613.04元
模板10-4-110(162+26.98)/10×298.39=5638.97元
超高一次10-4-1301.394×36.85=49.71元
超高二次10-4-1308.349×36.85=615.32元
3、异形梁
砼工程量:
1-1断面(0.25×0.60+0.23×0.12)×(5.6+1.76)×10=13.07m3
2-2断面(0.25×0.50+0.46×0.12)×(5.6+1.76)×10=13.26m3
超第二个3m (0.4+0.6)×2×1.5×10=30m2
应用定额
砼量4-2-1712.096×2115.77=25592.35元
模板10-4-84100.8×279.95=28218.96元
超高模板1次10-4-10218.6×41.92=779.71元
超高模板2次10-4-1023.0×41.92×2=251.52元
小计 =54842.54元
2、矩形框架梁
砼工程量
4-4断面 0.25×0.5×(5.6×2+1.76)×10=15.80m3
5-5断面 0.25×0.275×(1.8-0.12)×2×10=2.31m3
模板量4-4断面 (0.5×2+0.25)×(5.6×2+1.76)×10=162m2

模板面板按三跨连续梁计算

模板面板按三跨连续梁计算

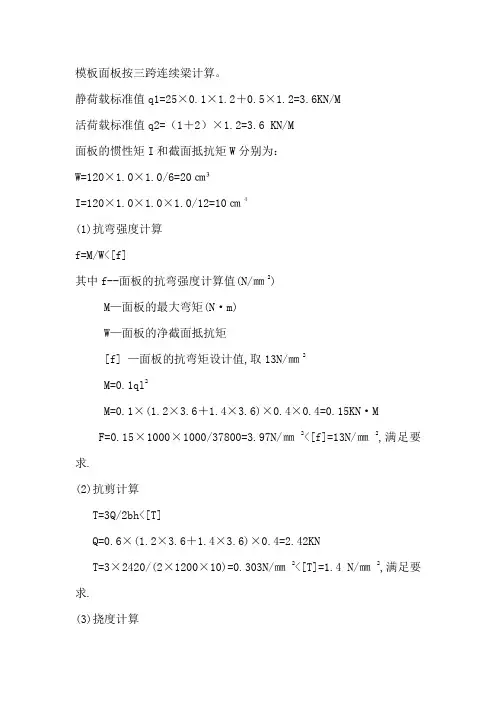

模板面板按三跨连续梁计算。

静荷载标准值q1=25×0.1×1.2+0.5×1.2=3.6KN/M活荷载标准值q2=(1+2)×1.2=3.6 KN/M面板的惯性矩I和截面抵抗矩W分别为:W=120×1.0×1.0/6=20㎝³I=120×1.0×1.0×1.0/12=10㎝ 4(1)抗弯强度计算f=M/W<[f]其中f--面板的抗弯强度计算值(N/㎜2)M—面板的最大弯矩(N·m)W—面板的净截面抵抗矩[f] —面板的抗弯矩设计值,取13N/㎜2M=0.1ql2M=0.1×(1.2×3.6+1.4×3.6)×0.4×0.4=0.15KN·M F=0.15×1000×1000/37800=3.97N/㎜2<[f]=13N/㎜2,满足要求.(2)抗剪计算T=3Q/2bh<[T]Q=0.6×(1.2×3.6+1.4×3.6)×0.4=2.42KNT=3×2420/(2×1200×10)=0.303N/㎜2<[T]=1.4 N/㎜2,满足要求.(3)挠度计算v=0.677ql4/100EI<[v]=l/250v=0.677× 3.6×4004/(100×9000×388800)=0.173㎜<[v]=l/250=1.6㎜一、楼板模板隔栅计算隔栅按照均布荷载下连续梁计算。

1、荷载的计算(1)钢筋混凝土板自重(KN/m)q11=25×0.10×0.4=1.0 KN/m(2)模板的自重线荷载(KN/m)q12=0.5×0.4=0.2 KN/m(3) 活荷载为施工荷载标准值和振捣混凝土时产生的荷载(KN/m)q2=(1+2)×0.4=1.2 KN/m静荷载q1=1.2×1.0+1.2×0.2=1.44 KN/m活荷载q2=1.4×1.2=1.68 KN/m2、木方的计算按照三跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和均布荷载q=q1+q2=3.12KN/m最大弯矩M=0.1ql2=0.1×3.12×1.2×1.2=0.45 KN·m最大剪力Q=0.6×1.2×3.12=2.25KN最大支座力N=1.1×1.2×3.12=4.12 KN面板的惯性矩I和截面抵抗矩W分别为:W=5×8×8/6=53.33CM3I=5×8×8×8/12=213.33 CM4(1)木方抗弯强度计算f=0.45×106/53330=8.44N/㎜2<[f]=13 N/㎜2满足要求。

T梁台座、模板设计数量的计算

T梁台座、模板设计数量的计算

&T梁台座、模板设计数量的计算1、传统计算方法假定需求是均衡的,首先根据整个工期内总生产梁的数量必须不小于总需求数的要求,求出最少的模具数g,然后依次完成一片梁整个施工工序需要的时间T 确定相匹配的梁台数,以保证模具连续周转不空闲。

由于模具的周转周期T =2d,只要有足够的空闲梁台,每天可生产的在制梁数即为g。

最少的模具数g计算如下:g ‘T≥ D 式(1)其中,g’为模具数量;T为桥梁架梁总工期;D表示桥梁总需求梁数。

满足(1)式的最小模具数g 为理论模具数g。

模具数量应为整数,故最少的模具数g为g= celing(g0,1) 式(2)其中,ceiling(•,1)为向上舍人到最接近的1的倍数。

梁台数计算为n= gT12、计算实例例:某工程T梁预制架设总数量为240片,预制架设工期目标为2片每天;单片浇注占用质量台座为7d,占用模板为2d。

由工期目标知模板最少数量=日工期目标*模板周转周期=2*2=4套。

模板为侧模,底模为台座,2幅侧模为一套。

因T梁存在内外边梁翼板宽度加宽,需单独配备外边梁模板。

边梁模板仅加宽侧侧模,单幅T桥梁一般5片每跨、每跨内外边梁各一片,中梁:内外边梁=3:2。

则中梁模板数量为4*3/5=2.4套、边梁模板4*2/5=1.6套。

综合考虑可配备中梁模板4套(即2.4*2+1.6*2=8幅)、边梁模板1套(即1.6取整为2幅),适当宽裕;由工期目标知制梁台座最少数量= 2*7=14座,综合考虑为15个;存量道存梁能力,根据T梁需100%强度满足后架设,最小存梁期为28d,存梁道应满足至少一个月制梁存放即60片,最大存梁能力60+15=75片。

梁模板计算书

梁模板计算书

梁模板计算书梁模板的计算主要包括:①底板下内楞、底板下外楞和底板下支撑;②梁侧模板、侧模板内楞、梁侧模板外楞和对拉钢片。

1、梁模底板及内楞计算(1)梁截面≤350×600梁底板按350×600计算①强度验算:底板承受标准荷载:恒载:混凝土自重力 24KN/m3×0.35m×0.6m×1.2=6.048KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×0.6m×1.2=0.378KN/m动载:振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=8.663KN/m木模板需乘折减系数0.9:则q=q1×0.9=7.8KN/m梁模板下内楞的间距相等,设为L,是一个等跨多跨连续梁,可按四等跨连续梁来计算:所用公式:δ=M/W≤fmM=Km×qL2W=bh2/6式中:δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算,按最不利荷载布置,查附表2得:Km=0.121δ=0.121×7.8×L2×6/(350×152)≤13N/mm2解得:L≤425mm②剪应力验算所用公式:τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×7.8×L/(2×600×15)≤fv=1.4N/mm2解得:L≤510mm③挠度验算所用公式:w=Kwql4/100EI≤L/250查表得:Kw=0.967w=0.967×7.8×L4×12/(100×9000×350×153)≤L/250解得:L≤361mm综合以上三种情况,L≤361mm,底板可满足要求,可取L=350mm(2)350×600<梁截面≤350×1100梁底板按350×1100计算①强度验算:底板承受标准荷载:恒载:混凝土自重力 24KN/m3×0.35m×1.1m×1.2=11.088KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×1.1m×1.2=0.693KN/m动载:振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=14.018KN/m木模板需乘折减系数0.9:则q=q1×0.9=12.616KN/m梁模板下内楞的间距相等,设为L,是一个等跨多跨连续梁,可按四等跨连续梁来计算:所用公式:δ=M/W≤fmM=Km×qL2W=bh2/6式中:δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算,按最不利荷载布置,查附表2得:Km=0.121δ=0.121×12.616×L2×6/(350×152)≤13N/mm2解得:L≤334mm②剪应力验算所用公式:τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×12.616×L/(2×1100×15)≤fv=1.4N/mm2解得:L≤444mm③挠度验算所用公式:w=Kwql4/100EI≤L/250查表得:Kw=0.967w=0.967×12.616×L4×12/(100×9000×350×153)≤L/250解得:L≤307mm综合以上三种情况,L≤307mm,底板可满足要求,可取L=300mm(3)梁截面>350×1100梁底板计算按350×2600计算①强度验算:底板承受标准荷载:恒载:混凝土自重力 24KN/m3×0.35m×2.6m×1.2=26.208KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×2.6m×1.2=1.638KN/m动载:振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=30.083KN/m木模板需乘折减系数0.9:则q=q1×0.9=27.074KN/m梁模板下内楞的间距相等,设为L,是一个等跨多跨连续梁,可按四等跨连续梁来计算:所用公式:δ=M/W≤fmM=Km×qL2W=bh2/6式中:δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算,按最不利荷载布置,查附表2得:Km=0.121δ=0.121×27.04×L2×6/(350×152)≤13N/mm2解得:L≤228mm②剪应力验算所用公式:τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×27.074×L/(2×2600×15)≤fv=1.4N/mm2解得:L≤466mm③挠度验算所用公式:w=Kwql4/100EI≤L/250查表得:Kw=0.967w=0.967×27.074×L4×12/(100×9000×350×153)≤L/250解得:L≤238mm综合以上三种情况,L≤228mm,底板可满足要求,可取L=200mm2、梁底外楞验算(1)梁截面≤350×600梁底外楞计算①强度验算:外楞下钢管的纵向间距设为L2,沿纵向为三排。

梁模板侧模计算

梁模板侧模计算

梁模板侧模计算梁侧模板按照三跨连续梁计算,计算简图如下:1、强度计算作用在梁侧模板的均布荷载:q=(1.2×11.22+1.4×4)×1100=20.97(kN/m) 2、抗弯强度计算最大弯矩计算:其中:l 取梁侧立档间距,取l=0.4(m)经计算得到:M=-0.10×20.97×0.4^2=-0.34(kN.m)梁侧模板的强度计算值:其中: W 截面抵抗矩W = 41.25 cm3经计算得到:f=0.34×1000÷41.25=8.24(N/mm2)梁侧模板的抗弯强度设计值;[f]=15(N/mm2)梁侧模板的强度计算值小于梁侧模板的强度设计值;故满足要求!3、抗剪计算最大剪力的计算公式如下:其中:l 梁侧立档间距;取l=0.4(m)经计算得到最大剪力Q=0.6×20.97×0.4=5.03(kN)截面抗剪强度计算值:其中:b 取梁截面高度;取b=1100(mm);h 取梁侧面板厚度;取h=15(mm)经计算得到:T=3×(5.03×1000)÷(2×1100×15)=0.46(N/mm2)截面抗剪强度设计值,[T]=1.5(N/mm2)截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!4、挠度计算梁均布荷载q=11.22×(1100÷1000)=12.34(kN/m)最大挠度计算公式如下:其中: l 立档间距;取l=0.4(m)E 面板弹性模量;取E=5000(N/mm2)I 截面的惯性矩I = 30.94 cm4经计算得到:v=0.677×12.34×(0.4×1000)^4÷(100×5000×30.94×10000)=1.38(mm) [v] 梁侧模板的允许挠度:[v]=0.4×1000÷250=1.6(mm).梁侧模板的挠度计算值小于梁侧模板的挠度设计值;故满足要求!。

梁模板(木支撑)计算书(木支撑立杆截面类型为方木)

梁模板(木支撑)计算书(木支撑立杆截面类型为方木)

梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书1、模板参数木支撑纵距Lb (m): 0.500;立杆计算高度H (m): 3.000;立杆采用方木;立杆方木截面宽度b(mm): 80.000;立杆方木截面高度h(mm): 80.000;梁底斜撑方木截面宽度b1 (mm): 40.000:梁底斜撑方木截面高度h1 (mm): 60.000:帽木长度La(m): 1.000:帽木截面宽度b2 (mm): 60.000:帽木斜撑方木截面高度h2 (mm): 80.000:斜撑与立杆连接处到帽木的距离h0 (mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350;混凝土与钢筋自重(kN/m2): 25.000;振捣混凝土荷载(kN/m2): 1.000;新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数梁侧斜撑截面宽度b3 (mm): 40.000;梁侧斜撑截面高度h3 (mm): 60.000;梁侧背楞截面宽度b4 (mm): 40.000;梁侧背楞截面高度h4 (mm): 60.000;梁侧斜撑至梁侧背楞的距离Ld(m): 0.150;4、面板参数面板选用类型: 胶合面板;面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材:杉木;方木弹性模量E(N/mm2): 9000.000;方木抗压强度设计值fv(N/mm2): 10.000;6、斜撑方木参数斜撑方木选用木材:杉木;斜撑方木弹性模量E(N/mm2): 9000.000;斜撑方木抗压强度设计值fv(N/mm2): 11.000;7、帽木方木参数帽木方木选用木材:杉木;弹性模量E(N/mm2): 9000.000;抗剪强度设计值fv(N/mm2): 1.400;抗弯强度设计值fm(N/mm2): 11.000;8、梁侧背楞参数梁侧背楞选用类型:杉木;梁侧背楞弹性模量E(N/mm2): 9000.000;梁侧背楞抗弯强度设计值fm(N/mm2): 11.000;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。

梁模板(木支撑)计算书(木支撑立杆截面类型为方木)

梁模板(木支撑)计算书(木支撑立杆截面类型为方木)

梁模板(木支撑)计算书1、模板参数(m): 0.500;木支撑纵距Lb立杆计算高度H (m): 3.000;立杆采用方木;立杆方木截面宽度b(mm): 80.000;立杆方木截面高度h(mm): 80.000;梁底斜撑方木截面宽度b(mm): 40.000:1梁底斜撑方木截面高度h(mm): 60.000:1帽木长度L(m): 1.000:a(mm): 60.000:帽木截面宽度b2(mm): 80.000:帽木斜撑方木截面高度h2斜撑与立杆连接处到帽木的距离h(mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350;混凝土与钢筋自重(kN/m2): 25.000;振捣混凝土荷载(kN/m2): 1.000;新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数(mm): 40.000;梁侧斜撑截面宽度b3(mm): 60.000;梁侧斜撑截面高度h3梁侧背楞截面宽度b(mm): 40.000;4(mm): 60.000;梁侧背楞截面高度h4梁侧斜撑至梁侧背楞的距离Ld(m): 0.150;4、面板参数面板选用类型: 胶合面板;面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材:杉木;方木弹性模量E(N/mm2): 9000.000;方木抗压强度设计值fv(N/mm2): 10.000;6、斜撑方木参数斜撑方木选用木材:杉木;斜撑方木弹性模量E(N/mm2): 9000.000;斜撑方木抗压强度设计值fv(N/mm2): 11.000;7、帽木方木参数帽木方木选用木材:杉木;弹性模量E(N/mm2): 9000.000;抗剪强度设计值fv(N/mm2): 1.400;抗弯强度设计值fm(N/mm2): 11.000;8、梁侧背楞参数梁侧背楞选用类型:杉木;梁侧背楞弹性模量E(N/mm2): 9000.000;梁侧背楞抗弯强度设计值fm(N/mm2): 11.000;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。

T梁台座、模板设计数量的计算

T梁台座、模板设计数量的计算

&T梁台座、模板设计数量的计算1、传统计算方法假定需求是均衡的,首先根据整个工期内总生产梁的数量必须不小于总需求数的要求,求出最少的模具数g,然后依次完成一片梁整个施工工序需要的时间T 确定相匹配的梁台数,以保证模具连续周转不空闲。

由于模具的周转周期T =2d,只要有足够的空闲梁台,每天可生产的在制梁数即为g。

最少的模具数g计算如下:g ‘T≥ D 式(1)其中,g’为模具数量;T为桥梁架梁总工期;D表示桥梁总需求梁数。

满足(1)式的最小模具数g 为理论模具数g。

模具数量应为整数,故最少的模具数g为g= celing(g0,1) 式(2)其中,ceiling(•,1)为向上舍人到最接近的1的倍数。

梁台数计算为n= gT1 2、计算实例例:某工程T梁预制架设总数量为240片,预制架设工期目标为2片每天;单片浇注占用质量台座为7d,占用模板为2d。

由工期目标知模板最少数量=日工期目标*模板周转周期=2*2=4套。

模板为侧模,底模为台座,2幅侧模为一套。

因T梁存在内外边梁翼板宽度加宽,需单独配备外边梁模板。

边梁模板仅加宽侧侧模,单幅T桥梁一般5片每跨、每跨内外边梁各一片,中梁:内外边梁=3:2。

则中梁模板数量为4*3/5=2.4套、边梁模板4*2/5=1.6套。

综合考虑可配备中梁模板4套(即2.4*2+1.6*2=8幅)、边梁模板1套(即1.6取整为2幅),适当宽裕;由工期目标知制梁台座最少数量= 2*7=14座,综合考虑为15个;存量道存梁能力,根据T梁需100%强度满足后架设,最小存梁期为28d,存梁道应满足至少一个月制梁存放即60片,最大存梁能力60+15=75片。

梁模板(承插型盘扣式支撑)计算书(依据JGJ231-2010)

梁模板(承插型盘扣式支撑)计算书(依据JGJ231-2010)

梁模板(承插型盘扣式支撑)计算书计算依据:《建筑施工承插型盘扣式钢管支架安全技术规程》(JGJ 231-2010)《建筑施工模板安全技术规范》(JGJ162-2008)《建筑地基基础设计规范》(GB 50007-2011)《建筑结构荷载规范》(GB 50009-2012)《混凝土结构设计规范》(GB50010-2010)一、参数信息梁段:L1。

1.模板构造及支撑参数(一) 构造参数梁截面宽度(m) 0.4 梁截面高度(m) 0.8楼层高度(m) 6 结构表面要求 隐藏立杆沿梁跨度方向间距(m)1.2 立杆最大步距(m) 2立杆顶部步距(m) 1 梁底构造横杆形式 扣件式 支撑梁搭设形式独立支撑(2层梁上顺下横) 板的形式 梁2侧有板 混凝土楼板厚度(mm)130(二) 支撑参数立杆钢管类型(mm): A-LG-3000(Φ60×3.2×3000)2.荷载参数新浇筑砼自重标准值(kN/m3) 24钢筋自重标准值(kN/m3)1.5砼对模板侧压力标准值(kN/m2) 19.2梁侧模板自重标准值(kN/m2)0.3梁底模板自重标准值(kN/m2) 0.343.梁侧模板参数加固楞搭设形式:主楞横向次楞竖向设置;(一) 面板参数面板材料 克隆(平行方向)18mm厚覆面木胶合板面板厚度(mm) 18抗弯设计值(N/mm2) 29 弹性模量(N/mm2)11500 (二) 主楞参数主楞材料 2根Ф48×3.5钢管 主楞间距(mm) 100,250*2 钢材品种 钢材Q235钢(>16-40)弹性模量(N/mm2) 206000屈服强度(N/mm2)235 抗拉/抗压/抗弯强度设计值(N/mm2)205抗剪强度设计值(N/mm2) 120端面承压强度设计值(N/mm2)325(三) 次楞参数次楞材料 1根100×100矩形木楞次楞间距(mm) 400木材品种 东北落叶松 弹性模量(N/mm2) 10000抗压强度设计值(N/mm2) 15抗弯强度设计值(N/mm2)17抗剪强度设计值(N/mm2) 1.6(四) 加固楞支拉参数支拉方式 采用穿梁螺栓支拉螺栓直径 M14 螺栓水平间距(mm) 500 螺栓竖向间距(mm) 100,250*24.梁底模板参数搭设形式为:独立支撑(2层梁上顺下横);面板材料 模板宽300面板厚2.30钢面板厚度(mm) 2.3抗弯设计值(N/mm2) 205 弹性模量(N/mm2)206000二、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

高大模板的确定和荷载计算方法

高大模板的确定和荷载计算方法

高大模板的确定和荷载计算方法一、高大模板的定义:根据《危险性较大的分部分项工程安全管理办法》(建质[2009]87号)和《建设工程高大模板支撑系统施工安全监督管理导则》(建质[2009]254号)规定:搭设高度8m及以上;搭设跨度18m及以上,施工总荷载15kN/m2及以上;集中线荷载20 kN/m及以上的模板支撑系统属于高大模板。

二、施工总荷载的计算方法:(一)荷载的组成施工荷载=永久荷载(钢筋砼自重+模板木方钢管的自重)×分项系数+施工均布活荷载×分项系数钢筋砼自重=板厚(m)×25KN/m3(25KN/m3为钢筋砼比重换算成KN/m3为单位,在计算均荷载时钢筋砼比重取值为25KN/m3。

)模板木方钢管的自重:0.3KN/m2(计算均荷载时取值为0.3KN/m2)施工均布活荷载:2KN/m2分项系数:永久荷载分项系数取1.2;施工均布活荷载分项系数取1.4(二)计算实例:(25×M+0.3)×1.2+2×1.4=15M=[(15-1.4x2-1.2 x0.3]/25=0.474米取整M=474mm,即板厚达到或超过474MM时,需要专家论证。

三、集中线荷载的计算方法:(一)荷载的组成集中线荷载=永久荷载(钢筋砼自重+模板木方钢管的自重)×分项系数+施工均布活荷载×分项系数钢筋砼自重=梁的截面积(m2)×26KN/m3(26KN/m3为钢筋砼比重换算成KN/m3为单位,在计算集中线荷载时钢筋砼比重取值为26KN/m3。

)模板木方的自重=梁截面模板的周长(m)×0.5KN/m2(计算集中线荷载时取值为0.5KN/m2)施工均布活荷载=梁宽m×3KN/m2分项系数永久荷载分项系数取1.2;施工均布活荷载分项系数取1.4(二)计算实例:1、梁高700,梁宽7001.2x[0.70x0.70x26+(0.70+0.7+0.70)*0.50]+0.70x3x1.40=19.488<20,不需论证。

梁模板的验算

梁模板的验算

梁底模的验算◆荷载计算(1)模板及支架自重:取F1=1.5 kN/m2(2)新浇砼自重:取最大梁截面1200 mm×4000 mm。

则:F2=24×4=96 kN/m2(3)钢筋自重标准值:取F3=4.0 kN/m2(4)振捣砼时产生竖向荷载:F5=2.0 kN/m2荷载设计值:F=ΣF×分项系数×折减系数强度验算设计值:F=(1.5+96+4)×1.2×0.9+2.0×1.4×0.9=112.14 kN/m2刚度验算设计值:F=(1.5+96+4)×1.2×0.9=109.62 kN/m2◆面板计算面板为18厚多层板单向板受力,次背楞为50×100mm木方,间距为200mm,按三等跨连续梁计算,为计算方便取10mm宽的板为计算单元。

根据建筑施工手册表8-56,18多层板材料指标为:E=5200×0.9=4680 N/mm2,f板=15/1.55=9.68 N/mm2计算简图:A、强度验算:q=112.14×0.01=1.12 kN/m=1.12 N/mmM=0.10ql2=0.10×1.12×2002=4480N·mmW =62bh =618102⨯=540 mm 3 σ=W M =5404480=8.3 N/mm <f 板=9.68 N/mm 2,满足要求。

B 、挠度验算:q=109.62×0.01=1.1 kN/m =1.1 N/mmE =4680 N/mm 2I =123bh =1218103⨯=4860 mm 4 ω=EI ql 100677.04=486046801002001.1677.04⨯⨯⨯⨯=0.41 mm <200/250=0.8 mm ,满足要求。

◆次背楞验算次背楞采用50×100mm 木方,间距200mm ;主背楞采用φ48×3.5钢管,间距500mm 。

现浇箱梁模板的底模计算

现浇箱梁模板的底模计算

现浇箱梁模板的底模计算现浇箱梁的底模和侧模采用15mm的竹胶板,其下放置10×10cm的方木,间距是20cm。

规范允许取值:竹胶板允许弯曲应力[δ]=48.8Mpa竹胶板弹性模量[E]=1.0x104Mpa竹胶板允许剪应力[ι]=2.2Mpa10x10cm方木:I=bh3/12=8.3x10-6m4,W=bh2/6=1.7x10-4m310x15cm方木:I=bh3/12=2.8x10-5m4,W=bh2/6=3.75x10-4m31.荷载计算:(采用0.5m×2.44m的1.5cm竹胶板;用10×10cm的方木作肋,间距为20cm)模板自重f1=0.2KN/m2混凝土荷载:f2=1.5×26=39KN/m2施工荷载:f3 =2.5 KN/m2倾倒砼冲击力f4=2.0 KN/m2振捣力f5=2.0 KN/m2其它f6=0荷载组合:G= (f1+f2+f6)×1.2+(f3 +f4+f5)×1.4=47.04+9.1=56.14 KN/m2 G'=(f1+f2)×1.2+f6×1.2=47.04KN/m22.模板验算:按多跨连续梁计算:模板上荷载:q=G×1=56.14KN/mq'=G'×1=47.04KN/m竹胶板惯性矩:I=1000×153/12=281250mm4竹胶板截面矩:W=1000×152/6=37500mm3(1)竹胶板强度验算:Mmax=0.078ql2=0.078×56.14×0.22=0.1752kN·mσmax= Mmax/W=0.1752×1000÷(37500÷10003)=4.67×106N·m=4.67MPa=4.67MPa<[σ]=48.8MPa(2)竹胶板刚度验算:fmax=0.664×q'l4/100EI=0.664×47.04×1000×0.24÷(100×10000×106×281250÷10004)=0.12mm<[ω]=L/400=200/400=0.5mm经过计算,竹胶板强度和刚度满足使用要求。

梁模板计算书梁高600mm-1000mm(梁截面400-1000mm)

梁模板计算书梁高600mm-1000mm(梁截面400-1000mm)

梁模板计算书梁高600mm~1000mm(梁截面400*1000mm)梁模板(扣件钢管架)计算书梁段:L1。

一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.40;梁截面高度 D(m):1.00;混凝土板厚度(mm):120.00;立杆沿梁跨度方向间距La(m):1.00;立杆上端伸出至模板支撑点长度a(m):0.10;立杆步距h(m):1.50;板底承重立杆横向间距或排距Lb(m):1.00;梁支撑架搭设高度H(m):12.05;梁两侧立杆间距(m):0.70;承重架支撑形式:梁底支撑小楞垂直梁截面方向;梁底增加承重立杆根数:1;采用的钢管类型为Φ48*3;立杆承重连接方式:可调托座;2.荷载参数模板自重(kN/m2):0.35;钢筋自重(kN/m3):1.50;施工均布荷载标准值(kN/m2):2.5;新浇混凝土侧压力标准值(kN/m2):18.0;倾倒混凝土侧压力(kN/m2):2.0;振捣混凝土荷载标准值(kN/m2):2.0;3.材料参数木材品种:柏木;木材弹性模量E(N/mm2):10000.0;木材抗弯强度设计值fm(N/mm2):17.0;木材抗剪强度设计值fv(N/mm2):1.7;面板类型:胶合面板;面板弹性模量E(N/mm2):9500.0;面板抗弯强度设计值fm(N/mm2):13.0;4.梁底模板参数梁底纵向支撑根数:3;面板厚度(mm):14.0;5.梁侧模板参数主楞间距(mm):500;次楞根数:4;主楞竖向支撑点数量为:2;支撑点竖向间距为:250mm;穿梁螺栓水平间距(mm):500;穿梁螺栓直径(mm):M14;主楞龙骨材料:木楞,,宽度38mm,高度88mm;主楞合并根数:2;次楞龙骨材料:钢楞截面类型为矩形,宽度50mm,高度50mm,壁厚为4mm;次楞合并根数:2;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。
