大截面梁模板计算(软件计算范例)
恒智天成安全计算软件梁模板(工具式钢管立柱支撑)计算书.doc
恒智天成安全计算软件梁模板(工具式钢管立柱支撑)计算书本计算书依据《建筑施工模板安全技术规范》(JGJ162-2008)、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范编制。
梁段:L1。

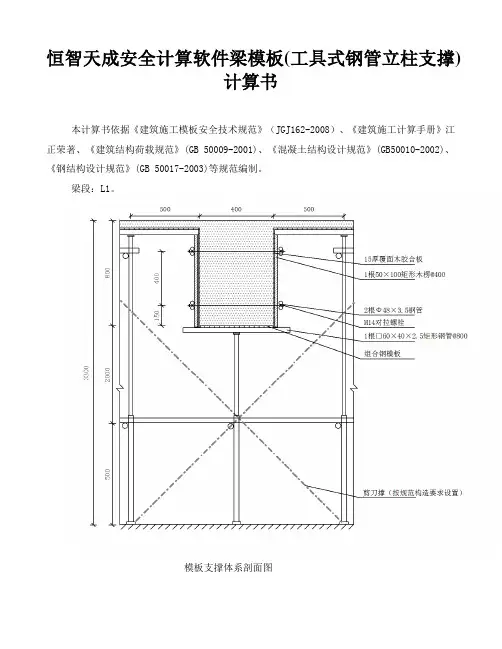

模板支撑体系剖面图2.荷载参数新浇筑砼自重标准值G2k :24kN/m3;钢筋自重标准值G3k:1.5kN/m3;梁侧模板自重标准值G1k :0.5kN/m2;砼对模板侧压力标准值G4k:12.933kN/m2;倾倒砼对梁侧产生的荷载标准值Q3k:2kN/m2;梁底模板自重标准值G1k :0.75kN/m2;振捣砼对梁底模板荷载Q2k:2kN/m2;3.梁侧模板参数加固楞搭设形式:主楞横向次楞竖向设置;(一) 面板参数面板采用克隆(平行方向)15mm厚覆面木胶合板;厚度:15mm;抗弯设计值fm:30N/mm2;弹性模量E:11500N/mm2;(二) 主楞参数材料:2根Ф48×3.5钢管;间距(mm):150,400;钢材品种:钢材Q235钢(>16-40);弹性模量E:206000N/mm2;屈服强度fy:235N/mm2;抗拉/抗压/抗弯强度设计值f:205N/mm2;抗剪强度设计值fv:120N/mm2;端面承压强度设计值fce:325N/mm2;(三) 次楞参数材料:1根50×100矩形木楞;间距(mm):400;木材品种:太平洋海岸黄柏;弹性模量E:10000N/mm2;抗压强度设计值fc:13N/mm2;抗弯强度设计值fm:15N/mm2;抗剪强度设计值fv:1.6N/mm2;(四) 加固楞支拉参数加固楞采用穿梁螺栓支拉;螺栓直径:M14;螺栓水平间距:800mm;螺栓竖向间距(mm)依次是:150,400;4.梁底模板参数搭设形式为:1层梁横向顶托承重;(一) 面板参数面板采用模板宽200面板厚2.50钢面板;厚度:2.5mm;抗弯设计值fm:205N/mm2;弹性模量E:206000N/mm2;(二) 第一层支撑梁参数材料:1根□60×40×2.5矩形钢管;钢材品种:钢材Q235钢(>16-40);弹性模量E:206000N/mm2;屈服强度fy:235N/mm2;抗拉/抗压/抗弯强度设计值f:205N/mm2;抗剪强度设计值fv:120N/mm2;端面承压强度设计值fce:325N/mm2;二、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
恒智天成安全计算软件梁模板(工具式钢管立柱支撑)计算书
恒智天成安全计算软件梁模板(工具式钢管立柱支撑)计算书本计算书依据《建筑施工模板安全技术规范》(JGJ162-2008)、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范编制。
梁段:L1。
模板支撑体系剖面图2.荷载参数新浇筑砼自重标准值G2k :24kN/m3;钢筋自重标准值G3k:1.5kN/m3;梁侧模板自重标准值G1k :0.5kN/m2;砼对模板侧压力标准值G4k:12.933kN/m2;倾倒砼对梁侧产生的荷载标准值Q3k:2kN/m2;梁底模板自重标准值G1k :0.75kN/m2;振捣砼对梁底模板荷载Q2k:2kN/m2;3.梁侧模板参数加固楞搭设形式:主楞横向次楞竖向设置;(一) 面板参数面板采用克隆(平行方向)15mm厚覆面木胶合板;厚度:15mm;抗弯设计值fm:30N/mm2;弹性模量E:11500N/mm2;(二) 主楞参数材料:2根Ф48×3.5钢管;间距(mm):150,400;钢材品种:钢材Q235钢(>16-40);弹性模量E:206000N/mm2;屈服强度fy:235N/mm2;抗拉/抗压/抗弯强度设计值f:205N/mm2;抗剪强度设计值fv:120N/mm2;端面承压强度设计值fce:325N/mm2;(三) 次楞参数材料:1根50×100矩形木楞;间距(mm):400;木材品种:太平洋海岸黄柏;弹性模量E:10000N/mm2;抗压强度设计值fc:13N/mm2;抗弯强度设计值fm:15N/mm2;抗剪强度设计值fv:1.6N/mm2;(四) 加固楞支拉参数加固楞采用穿梁螺栓支拉;螺栓直径:M14;螺栓水平间距:800mm;螺栓竖向间距(mm)依次是:150,400;4.梁底模板参数搭设形式为:1层梁横向顶托承重;(一) 面板参数面板采用模板宽200面板厚2.50钢面板;厚度:2.5mm;抗弯设计值fm:205N/mm2;弹性模量E:206000N/mm2;(二) 第一层支撑梁参数材料:1根□60×40×2.5矩形钢管;钢材品种:钢材Q235钢(>16-40);弹性模量E:206000N/mm2;屈服强度fy:235N/mm2;抗拉/抗压/抗弯强度设计值f:205N/mm2;抗剪强度设计值fv:120N/mm2;端面承压强度设计值fce:325N/mm2;二、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

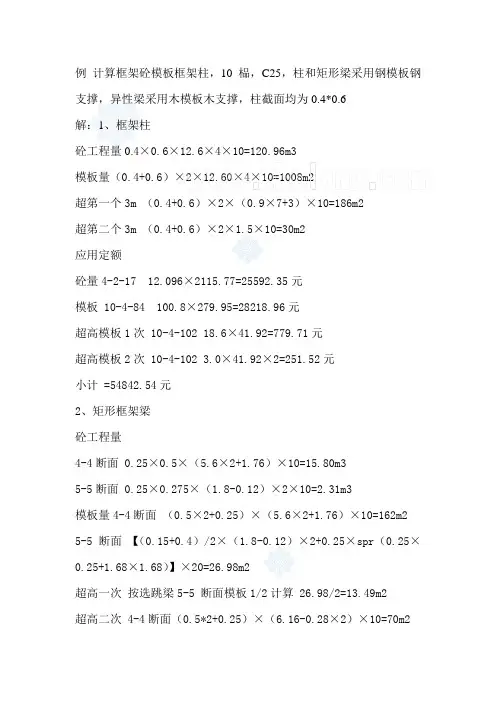

梁、柱及模板工程量计算及定额套用实例(附图例)_secret
超高一次 按选跳梁5-5 断面模板1/2计算 26.98/2=13.49m2
超高二次 4-4断面(0.5*2+0.25)×(6.16-0.28×2)×10=70m2
5-5断面按模板量1/2计算 26.98/2=13.49m2
应用定额
砼量4-2-241.811×1995.05=3613.04元
模板10-4-110(162+26.98)/10×298.39=5638.97元
超高一次10-4-1301.394×36.85=49.71元
超高二次10-4-1308.349×36.85=615.32元
3、异形梁
砼工程量:
1-1断面(0.25×0.60+0.23×0.12)×(5.6+1.76)×10=13.07m3
2-2断面(0.25×0.50+0.46×0.12)×(5.6+1.76)×10=13.26m3
超第二个3m (0.4+0.6)×2×1.5×10=30m2
应用定额
砼量4-2-1712.096×2115.77=25592.35元
模板10-4-84100.8×279.95=28218.96元
超高模板1次10-4-10218.6×41.92=779.71元
超高模板2次10-4-1023.0×41.92×2=251.52元
小计 =54842.54元
2、矩形框架梁
砼工程量
4-4断面 0.25×0.5×(5.6×2+1.76)×10=15.80m3
5-5断面 0.25×0.275×(1.8-0.12)×2×10=2.31m3
模板量4-4断面 (0.5×2+0.25)×(5.6×2+1.76)×10=162m2
梁模板计算实例(DOC)
梁模板计算实例(DOC)案场各岗位服务流程销售大厅服务岗:1、销售大厅服务岗岗位职责:1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点;2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1)自检仪容仪表以饱满的精神面貌进入工作区域2)检查使用工具及销售大厅物资情况,异常情况及时登记并报告上级。
班中工作程序服务流程行为规范迎接指引递阅资料上饮品(糕点)添加茶水工作要求1)眼神关注客人,当客人距3米距离时,应主动跨出自己的位置迎宾,然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候:“您好!欢迎光临!”2)在客人前方1-2米距离领位,指引请客人向休息区,在客人入座后问客人对座位是否满意:“您好!请问坐这儿可以吗?”得到同意后为客人拉椅入座“好的,请入座!”3)若客人无置业顾问陪同,可询问:请问您有专属的置业顾问吗?,为客人取阅项目资料,并礼貌的告知请客人稍等,置业顾问会很快过来介绍,同时请置业顾问关注该客人;4)问候的起始语应为“先生-小姐-女士早上好,这里是XX销售中心,这边请”5)问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6)关注客人物品,如物品较多,则主动询问是否需要帮助(如拾到物品须两名人员在场方能打开,提示客人注意贵重物品);7)在满座位的情况下,须先向客人致歉,在请其到沙盘区进行观摩稍作等待;阶段工作及服务流程班中工作程序工作要求注意事项饮料(糕点服务)1)在所有饮料(糕点)服务中必须使用托盘;2)所有饮料服务均已“对不起,打扰一下,请问您需要什么饮品”为起始;3)服务方向:从客人的右面服务;4)当客人的饮料杯中只剩三分之一时,必须询问客人是否需要再添一杯,在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触;5)在客人再次需要饮料时必须更换杯子;下班程序1)检查使用的工具及销售案场物资情况,异常情况及时记录并报告上级领导;2)填写物资领用申请表并整理客户意见;3)参加班后总结会;4)积极配合销售人员的接待工作,如果下班时间已经到,必须待客人离开后下班;1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1)为来访的客人提供全程的休息及饮品服务;2)保持吧台区域的整洁;3)饮品使用的器皿必须消毒;4)及时补充吧台物资;5)收集客户意见、建议及问题点;1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1)自检仪容仪表以饱满的精神面貌进入工作区域2)检查使用工具及销售大厅物资情况,异常情况及时登记并报告上级。
大梁侧模板计算(400X1400)
梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm,高度1400mm,两侧楼板厚度180mm。
模板面板采用普通胶合板。
内龙骨布置5道,内龙骨采用60×80mm木方。
外龙骨间距300mm,外龙骨采用双钢管48mm×3.0mm。
对拉螺栓布置3道,在断面内水平间距300+400+300mm,断面跨度方向间距300mm,直径14mm。
面板厚度18mm,剪切强度1.4N/mm2,抗弯强度15.0N/mm2,弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2,抗弯强度13.0N/mm2,弹性模量9000.0N/mm2。

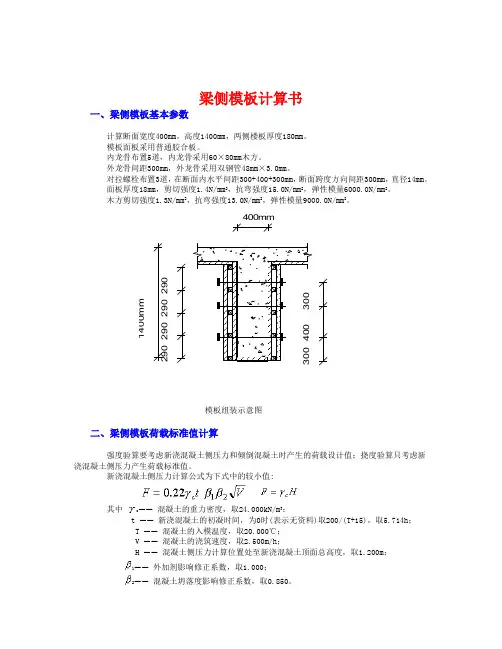

2929292914mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h; T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取2.500m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;1——外加剂影响修正系数,取1.000;2——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2考虑结构的重要性系数0.9,实际计算中采用新浇混凝土侧压力标准值 F1=0.9×50.000=45.000kN/m 2考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。
三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照简支梁计算。
面板的计算宽度取0.30m 。
荷载计算值 q = 1.2×45.000×0.300+1.40×3.600×0.300=17.712kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中,截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 16.20cm 3; 截面惯性矩 I = 14.58cm 4;17.71kN/mA计算简图0.160弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下:13.50kN/mA变形计算受力图0.035变形图(mm)经过计算得到从左到右各支座力分别为N1=2.018kNN2=5.870kNN3=4.770kNN4=5.870kNN5=2.018kN最大弯矩 M = 0.159kN.m最大变形 V = 0.692mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.159×1000×1000/16200=9.815N/mm2面板的抗弯强度设计值 [f],取15.00N/mm2;面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算面板最大挠度计算值 v = 0.692mm面板的最大挠度小于290.0/250,满足要求!四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载,通常按照均布荷载连续梁计算。
大梁侧模板计算(400乘以1100)
梁侧模板计算书一、梁侧模板基本参数计算断面宽度400mm,高度1100mm,两侧楼板厚度150mm。
模板面板采用普通胶合板。
内龙骨布置4道,内龙骨采用50×80mm木方。
外龙骨间距400mm,外龙骨采用双钢管48mm×3.0mm。
对拉螺栓布置3道,在断面内水平间距200+350+350mm,断面跨度方向间距400mm,直径14mm。
面板厚度15mm,剪切强度1.4N/mm2,抗弯强度15.0N/mm2,弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2,抗弯强度13.0N/mm2,弹性模量9000.0N/mm2。
30 0332353511mm400mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h; T ——混凝土的入模温度,取20.000℃;V —— 混凝土的浇筑速度,取1.000m/h ;H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.100m ; 1—— 外加剂影响修正系数,取1.200;2—— 混凝土坍落度影响修正系数,取1.200。
根据公式计算的新浇混凝土侧压力标准值 F1=26.400kN/m 2考虑结构的重要性系数0.9,实际计算中采用新浇混凝土侧压力标准值 F1=0.9×26.000=23.400kN/m 2考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值 F2=0.9×4.000=3.600kN/m 2。
三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照简支梁计算。
面板的计算宽度取0.30m 。
荷载计算值 q = 1.2×23.400×0.300+1.40×3.600×0.300=9.936kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中,截面惯性矩I 和截面抵抗矩W 分别为: W = 30.00×1.50×1.50/6 = 11.25cm 3; I = 30.00×1.50×1.50×1.50/12 = 8.44cm 4;9.94kN/mA计算简图0.089弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值,受力图与计算结果如下:7.02kN/mA变形计算受力图0.060变形图(mm) 经过计算得到从左到右各支座力分别为 N1=1.192kN N2=3.279kN N3=3.279kN N4=1.192kN 最大弯矩 M = 0.089kN.m 最大变形 V = 0.761mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.089×1000×1000/11250=7.911N/mm 2 面板的抗弯强度设计值 [f],取15.00N/mm 2; 面板的抗弯强度验算 f < [f],满足要求! (2)抗剪计算截面抗剪强度计算值 T=3×1788.0/(2×300.000×15.000)=0.596N/mm 2 截面抗剪强度设计值 [T]=1.40N/mm 2抗剪强度验算 T < [T],满足要求!(3)挠度计算面板最大挠度计算值 v = 0.761mm面板的最大挠度小于300.0/250,满足要求!四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载,通常按照均布荷载连续梁计算。
梁模板计算书
梁模板计算书梁模板的计算主要包括:①底板下内楞、底板下外楞和底板下支撑;②梁侧模板、侧模板内楞、梁侧模板外楞和对拉钢片。
1、梁模底板及内楞计算(1)梁截面≤350×600梁底板按350×600计算①强度验算:底板承受标准荷载:恒载:混凝土自重力 24KN/m3×0.35m×0.6m×1.2=6.048KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×0.6m×1.2=0.378KN/m动载:振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=8.663KN/m木模板需乘折减系数0.9:则q=q1×0.9=7.8KN/m梁模板下内楞的间距相等,设为L,是一个等跨多跨连续梁,可按四等跨连续梁来计算:所用公式:δ=M/W≤fmM=Km×qL2W=bh2/6式中:δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算,按最不利荷载布置,查附表2得:Km=0.121δ=0.121×7.8×L2×6/(350×152)≤13N/mm2解得:L≤425mm②剪应力验算所用公式:τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×7.8×L/(2×600×15)≤fv=1.4N/mm2解得:L≤510mm③挠度验算所用公式:w=Kwql4/100EI≤L/250查表得:Kw=0.967w=0.967×7.8×L4×12/(100×9000×350×153)≤L/250解得:L≤361mm综合以上三种情况,L≤361mm,底板可满足要求,可取L=350mm(2)350×600<梁截面≤350×1100梁底板按350×1100计算①强度验算:底板承受标准荷载:恒载:混凝土自重力 24KN/m3×0.35m×1.1m×1.2=11.088KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×1.1m×1.2=0.693KN/m动载:振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=14.018KN/m木模板需乘折减系数0.9:则q=q1×0.9=12.616KN/m梁模板下内楞的间距相等,设为L,是一个等跨多跨连续梁,可按四等跨连续梁来计算:所用公式:δ=M/W≤fmM=Km×qL2W=bh2/6式中:δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算,按最不利荷载布置,查附表2得:Km=0.121δ=0.121×12.616×L2×6/(350×152)≤13N/mm2解得:L≤334mm②剪应力验算所用公式:τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×12.616×L/(2×1100×15)≤fv=1.4N/mm2解得:L≤444mm③挠度验算所用公式:w=Kwql4/100EI≤L/250查表得:Kw=0.967w=0.967×12.616×L4×12/(100×9000×350×153)≤L/250解得:L≤307mm综合以上三种情况,L≤307mm,底板可满足要求,可取L=300mm(3)梁截面>350×1100梁底板计算按350×2600计算①强度验算:底板承受标准荷载:恒载:混凝土自重力 24KN/m3×0.35m×2.6m×1.2=26.208KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×2.6m×1.2=1.638KN/m动载:振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=30.083KN/m木模板需乘折减系数0.9:则q=q1×0.9=27.074KN/m梁模板下内楞的间距相等,设为L,是一个等跨多跨连续梁,可按四等跨连续梁来计算:所用公式:δ=M/W≤fmM=Km×qL2W=bh2/6式中:δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算,按最不利荷载布置,查附表2得:Km=0.121δ=0.121×27.04×L2×6/(350×152)≤13N/mm2解得:L≤228mm②剪应力验算所用公式:τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×27.074×L/(2×2600×15)≤fv=1.4N/mm2解得:L≤466mm③挠度验算所用公式:w=Kwql4/100EI≤L/250查表得:Kw=0.967w=0.967×27.074×L4×12/(100×9000×350×153)≤L/250解得:L≤238mm综合以上三种情况,L≤228mm,底板可满足要求,可取L=200mm2、梁底外楞验算(1)梁截面≤350×600梁底外楞计算①强度验算:外楞下钢管的纵向间距设为L2,沿纵向为三排。
pkpm梁模板计算书
梁模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》( JGJ130-2001)。
支撑高度在 4 米以上的模板支架被称为扣件式钢管高支撑架,对于高支撑架的计算规范存在重要疏漏,使计算极容易出现不能完全确保安全的计算结果。
本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》,供脚手架设计人员参考。
模板支架搭设高度为 5.6 米,基本尺寸为:梁截面BXD=1550mm< 2000mm,梁支撑立杆的横距(跨度方向)1=0.50米,立杆的步距h=1.20 米,梁底增加4道承重立杆。
梁顶托采用80 >80mm方木。
图 1 梁模板支撑架立面简图采用的钢管类型为48>3.5。
、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值q1 = 25.000 2.>000 >1.550+0.350 1>.550=78.042kN/m 活荷载标准值q2 =(2.000+2.500) 1.55>0=6.975kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中,截面惯性矩I 和截面抵抗矩W 分别为:W = 155.00 1>.80 >1.80/6 = 83.70cm3;I = 155.00 1.8>0 >1.80 >1.80/12 = 75.33cm4;(1) 抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2);M ——面板的最大弯距(N.mm) ;W ——面板的净截面抵抗矩;[f] ——面板的抗弯强度设计值,取15.00N/mm2;M = 0.100ql2其中q ——荷载设计值(kN/m) ;经计算得到M = 0.100 (>1.2 7>8.042+1.4 6>.975) 0>.200 >0.200=0.414kN.m 经计算得到面板抗弯强度计算值 f = 0.414 10>00>1000/83700=4.942N/mm2 面板的抗弯强度验算 f < [f], 满足要求!(2) 抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600 百.2 78.042+1.4 6旳75) (X200=12.410kN截面抗剪强度计算值T=3 x12410.0/(2 1550.000 18.000)=0.667N/mm2截面抗剪强度设计值[T]=1.40N/mm2抗剪强度验算T < [T] ,满足要求!(3) 挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677 85(017 2004/(100 6000 >753300)=0.204mm面板的最大挠度小于200.0/250,满足要求!、梁底支撑方木的计算(一)梁底方木计算作用荷载包括梁与模板自重荷载,施工活荷载等。
pkpm梁模板面积计算
pkpm梁模板面积计算摘要:1.引言2.PKPM梁模板面积计算方法3.计算步骤详解4.结果分析与应用5.总结正文:【引言】PKPM梁模板面积计算是建筑施工中常用的一种计算方法,能够帮助施工人员快速、准确地计算模板面积,为施工提供便利。
本文将详细介绍PKPM梁模板面积计算的方法及步骤。
【PKPM梁模板面积计算方法】PKPM梁模板面积计算方法主要依据PKPM建筑结构设计软件,该软件提供了丰富的计算功能,能够满足建筑结构设计中的各种计算需求。
在PKPM 中,梁模板面积计算主要通过以下步骤完成:1.建立模型:根据梁的尺寸、材料等信息建立梁的模型。
2.计算截面性能:计算梁的截面性能,包括弯矩、剪力、挠度等。
3.计算模板面积:根据截面性能计算模板面积,包括底模面积、腹模面积和翼缘模面积。
【计算步骤详解】1.建立模型在PKPM中,用户需要先输入梁的尺寸、材料等信息,然后软件会自动生成梁的模型。
用户可以根据需要对模型进行调整,以满足实际工程需求。
2.计算截面性能在模型建立完成后,用户需要计算梁的截面性能。
在PKPM中,用户可以通过选择梁的截面类型、输入截面尺寸和材料性能等信息,然后软件会自动计算梁的弯矩、剪力、挠度等性能指标。
3.计算模板面积根据截面性能计算模板面积,包括底模面积、腹模面积和翼缘模面积。
在PKPM中,用户可以通过输入梁的截面性能指标,然后软件会自动计算模板面积。
【结果分析与应用】通过PKPM梁模板面积计算,用户可以得到梁的模板面积,为施工提供依据。
在实际应用中,用户可以根据计算结果调整模板设计,以提高施工效率和模板利用率。
【总结】总之,PKPM梁模板面积计算是一种快速、准确的方法,能够满足建筑施工中的需求。
梁模板(木支撑)计算书(木支撑立杆截面类型为方木)
梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书1、模板参数木支撑纵距Lb (m): 0.500;立杆计算高度H (m): 3.000;立杆采用方木;立杆方木截面宽度b(mm): 80.000;立杆方木截面高度h(mm): 80.000;梁底斜撑方木截面宽度b1 (mm): 40.000:梁底斜撑方木截面高度h1 (mm): 60.000:帽木长度La(m): 1.000:帽木截面宽度b2 (mm): 60.000:帽木斜撑方木截面高度h2 (mm): 80.000:斜撑与立杆连接处到帽木的距离h0 (mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350;混凝土与钢筋自重(kN/m2): 25.000;振捣混凝土荷载(kN/m2): 1.000;新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数梁侧斜撑截面宽度b3 (mm): 40.000;梁侧斜撑截面高度h3 (mm): 60.000;梁侧背楞截面宽度b4 (mm): 40.000;梁侧背楞截面高度h4 (mm): 60.000;梁侧斜撑至梁侧背楞的距离Ld(m): 0.150;4、面板参数面板选用类型: 胶合面板;面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材:杉木;方木弹性模量E(N/mm2): 9000.000;方木抗压强度设计值fv(N/mm2): 10.000;6、斜撑方木参数斜撑方木选用木材:杉木;斜撑方木弹性模量E(N/mm2): 9000.000;斜撑方木抗压强度设计值fv(N/mm2): 11.000;7、帽木方木参数帽木方木选用木材:杉木;弹性模量E(N/mm2): 9000.000;抗剪强度设计值fv(N/mm2): 1.400;抗弯强度设计值fm(N/mm2): 11.000;8、梁侧背楞参数梁侧背楞选用类型:杉木;梁侧背楞弹性模量E(N/mm2): 9000.000;梁侧背楞抗弯强度设计值fm(N/mm2): 11.000;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。
梁模板(350,950)计算书(15.5米)
梁模板(350,950)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-20176、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性设计简图如下:平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 12面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400W=bh2/6=1000×12×12/6=24000mm3,I=bh3/12=1000×12×12×12/12=144000mm4q1=γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q2k]×b=1.1×[1.3×(0.1+(24+1.5)×0.95)+1.5×0.9×2]×1=37.755kN/mq1静=γ0×1.3×[G1k+(G2k+G3k)×h]×b=1.1×1.3×[0.1+(24+1.5)×0.95]×1=34.785kN/mq1活=γ0×1.5×γL×Q2k×b=1.1×1.5×0.9×2×1=2.97kN/mq2=[1×(G1k+(G2k+G3k)×h)]×b=[1×(0.1+(24+1.5)×0.95)]×1=24.325kN/m 计算简图如下:1、强度验算M max=0.1q1静L2+0.117q1活L2=0.1×34.785×0.1172+0.117×2.97×0.1172=0.052kN·mσ=M max/W=0.052×106/24000=2.17N/mm2≤[f]=15N/mm2满足要求!2、挠度验算νmax=0.677q2L4/(100EI)=0.677×24.325×116.6674/(100×5400×144000)=0.039mm≤[ν]=L/400=116.667/400=0.292mm满足要求!3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×34.785×0.117+0.45×2.97×0.117=1.779kN R2=R3=1.1q1静L+1.2q1活L=1.1×34.785×0.117+1.2×2.97×0.117=4.88kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×24.325×0.117=1.135kNR2'=R3'=1.1q2L=1.1×24.325×0.117=3.122kN五、小梁验算梁底面板传递给左边小梁线荷载:q1左=R1/b=1.779/1=1.779kN/m梁底面板传递给中间小梁最大线荷载:q1中=Max[R2,R3]/b = Max[4.88,4.88]/1= 4.88kN/m梁底面板传递给右边小梁线荷载:q1右=R4/b=1.779/1=1.779kN/m小梁自重:q2=1.1×1.3×(0.3-0.1)×0.35/3 =0.033kN/m梁左侧模板传递给左边小梁荷载q3左=1.1×1.3×0.5×(0.95-0.15)=0.572kN/m梁右侧模板传递给右边小梁荷载q3右=1.1×1.3×0.5×(0.95-0.15)=0.572kN/m梁左侧楼板传递给左边小梁荷载q4左=1.1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×2]×(0.45-0.35/2)/2×1=1.247kN/m梁右侧楼板传递给右边小梁荷载q4右=1.1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×2]×((0.9-0.45)-0.35/2)/2×1=1.247kN/m左侧小梁荷载q左=q1左+q2+q3左+q4左=1.779+0.033+0.572+1.247=3.632kN/m中间小梁荷载q中= q1中+ q2=4.88+0.033=4.913kN/m右侧小梁荷载q右=q1右+q2+q3右+q4右=1.779+0.033+0.572+1.247=3.632kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[3.632,4.913,3.632]=4.913kN/m正常使用极限状态:梁底面板传递给左边小梁线荷载:q1左'=R1'/b=1.135/1=1.135kN/m梁底面板传递给中间小梁最大线荷载:q1中'=Max[R2',R3']/b =Max[3.122,3.122]/1= 3.122kN/m梁底面板传递给右边小梁线荷载:q1右'=R4'/b=1.135/1=1.135kN/m小梁自重:q2'=1×(0.3-0.1)×0.35/3 =0.023kN/m梁左侧模板传递给左边小梁荷载q3左'=1×0.5×(0.95-0.15)=0.4kN/m梁右侧模板传递给右边小梁荷载q3右'=1×0.5×(0.95-0.15)=0.4kN/m梁左侧楼板传递给左边小梁荷载q4左'=[1×(0.5+(24+1.1)×0.15)]×(0.45-0.35/2)/2×1=0.586kN/m梁右侧楼板传递给右边小梁荷载q4右'=[1×(0.5+(24+1.1)×0.15)]×((0.9-0.45)-0.35/2)/2×1=0.586kN/m左侧小梁荷载q左'=q1左'+q2'+q3左'+q4左'=1.135+0.023+0.4+0.586=2.145kN/m 中间小梁荷载q中'= q1中'+ q2'=3.122+0.023=3.145kN/m右侧小梁荷载q右'=q1右'+q2'+q3右'+q4右' =1.135+0.023+0.4+0.586=2.145kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[2.145,3.145,2.145]=3.145kN/m为简化计算,按二等跨连续梁和悬臂梁分别计算,如下图:1、抗弯验算M max=max[0.125ql12,0.5ql22]=max[0.125×4.913×0.82,0.5×4.913×0.32]=0.393kN·mσ=M max/W=0.393×106/54000=7.279N/mm2≤[f]=11.44N/mm2满足要求!2、抗剪验算V max=max[0.625ql1,ql2]=max[0.625×4.913×0.8,4.913×0.3]=2.457kNτmax=3V max/(2bh0)=3×2.457×1000/(2×40×90)=1.024N/mm2≤[τ]=1.232N/mm2满足要求!3、挠度验算ν1=0.521q'l14/(100EI)=0.521×3.145×8004/(100×7040×243×104)=0.392mm≤[ν]=l1/400=800/400=2mmν2=q'l24/(8EI)=3.145×3004/(8×7040×243×104)=0.186mm≤[ν]=2l2/400=2×300/400=1.5mm满足要求!4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×4.913×0.8,0.375×4.913×0.8+4.913×0.3]= 4.913kN同理可得:梁底支撑小梁所受最大支座反力依次为R1=3.632kN,R2=4.913kN,R3=4.913kN,R4=3.632kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×3.145×0.8,0.375×3.145×0.8+3.145×0.3] =3.145kN同理可得:梁底支撑小梁所受最大支座反力依次为R1'=2.145kN,R2'=3.145kN,R3'=3.145kN,R4'=2.145kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.121×106/4120=29.318N/mm2≤[f]=205N/mm2满足要求!2、抗剪验算主梁剪力图(kN)V max=4.913kNτmax=2V max/A=2×4.913×1000/384=25.589N/mm2≤[τ]=125N/mm2满足要求!3、挠度验算主梁变形图(mm)νmax=0.004mm≤[ν]=L/400=180/400=0.45mm满足要求!4、支座反力计算承载能力极限状态支座反力依次为R1=0.165kN,R2=1.374kN,R3=7.336kN,R4=7.336kN,R5=1.374kN,R6=0.165kN七、可调托座验算两侧立杆最大受力N=max[R1,R6]=max[0.165,0.165]=0.165kN≤0.85×8=6.8kN 单扣件在扭矩达到40~65N·m且无质量缺陷的情况下,单扣件能满足要求!2、可调托座验算可调托座最大受力N=max[R2,R3,R4,R5]=7.336kN≤[N]=30kN满足要求!八、立杆验算顶部立杆段:l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段:l02=kμ2h =1×1.755×1500=2632mmλ=max[l01,l02]/i=2632/16=164.5≤[λ]=210长细比满足要求!2、风荷载计算M w=γ0×γL×φw1.5×ωk×l a×h2/10=1.1×0.9×0.9×1.5×0.616×0.8×1.52/10=0.148kN·m3、稳定性计算R1=0.165kN,R2=1.374kN,R3=7.336kN,R4=7.336kN,R5=1.374kN,R6=0.165kN顶部立杆段:l01=kμ1(h d+2a)=1.217×1.386×(750+2×200)=1940mmλ1=l01/i=1939.776/16=121.236,查表得,φ1=0.446立杆最大受力N w=max[R1+N边1,R2,R3,R4,R5,R6+N边2]+M w/l b=max[0.165+1.1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.45-0.35/2)/2×0.8,1.374,7.336,7.336,1.374,0.165+1.1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.9-0.45-0.35/2)/2×0.8]+0.148/0 .9=7.501kNf=N/(φA)+M w/W=7501.069/(0.446×384)+0.148×106/4120=79.721N/mm2≤[f]=205N/mm2满足要求!非顶部立杆段:l02=kμ2h =1.217×1.755×1500=3204mmλ2=l02/i=3203.753/16=200.235,查表得,φ2=0.18立杆最大受力N w=max[R1+N边1,R2,R3,R4,R5,R6+N边]+1.1×1.3×0.15×(15.5-0.95)+M w/l b=2max[0.165+1.1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.45-0.35/2)/2×0.8,1.374,7.336,7.336,1.374,0.165+1.1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.9-0.45-0.35/2)/2×0.8]+3.121+ 0.148/0.9=10.622kNf=N/(φA)+M w/W=10622.044/(0.18×384)+0.148×106/4120=189.598N/mm2≤[f]=205N/mm2满足要求!九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7:支架高宽比不应大于3H/B=15.5/41=0.378≤3满足要求,不需要进行抗倾覆验算!十、立杆地基基础计算f ak 115kPa满足要求!。
梁模板(木支撑)计算书(木支撑立杆截面类型为方木)
梁模板(木支撑)计算书1、模板参数(m): 0.500;木支撑纵距Lb立杆计算高度H (m): 3.000;立杆采用方木;立杆方木截面宽度b(mm): 80.000;立杆方木截面高度h(mm): 80.000;梁底斜撑方木截面宽度b(mm): 40.000:1梁底斜撑方木截面高度h(mm): 60.000:1帽木长度L(m): 1.000:a(mm): 60.000:帽木截面宽度b2(mm): 80.000:帽木斜撑方木截面高度h2斜撑与立杆连接处到帽木的距离h(mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350;混凝土与钢筋自重(kN/m2): 25.000;振捣混凝土荷载(kN/m2): 1.000;新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数(mm): 40.000;梁侧斜撑截面宽度b3(mm): 60.000;梁侧斜撑截面高度h3梁侧背楞截面宽度b(mm): 40.000;4(mm): 60.000;梁侧背楞截面高度h4梁侧斜撑至梁侧背楞的距离Ld(m): 0.150;4、面板参数面板选用类型: 胶合面板;面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材:杉木;方木弹性模量E(N/mm2): 9000.000;方木抗压强度设计值fv(N/mm2): 10.000;6、斜撑方木参数斜撑方木选用木材:杉木;斜撑方木弹性模量E(N/mm2): 9000.000;斜撑方木抗压强度设计值fv(N/mm2): 11.000;7、帽木方木参数帽木方木选用木材:杉木;弹性模量E(N/mm2): 9000.000;抗剪强度设计值fv(N/mm2): 1.400;抗弯强度设计值fm(N/mm2): 11.000;8、梁侧背楞参数梁侧背楞选用类型:杉木;梁侧背楞弹性模量E(N/mm2): 9000.000;梁侧背楞抗弯强度设计值fm(N/mm2): 11.000;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。
恒智天成安全计算软件大模板计算书
恒智天成安全计算软件大模板计算书本计算书依据《建筑工程大模板技术规程(JGJ74-2003)》、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2002)、《钢结构设计规范》(GB 50017-2003)等规范编制。
大模板高度H:2.75m;大模板宽度B:4.9m;2.模板参数搭设形式:背楞竖向主肋横向无次肋;(一) 面板参数面板厚度:6mm;钢材品种:钢材Q235钢(>16-40);弹性模量E:206000N/mm2;屈服强度fy:235N/mm2;抗拉/抗压/抗弯强度设计值f:205N/mm2;抗剪强度设计值fv:120N/mm2;端面承压强度设计值fce:325N/mm2;面板允许挠度L/:500;(二) 背楞参数材料:2根[80×43×5.0槽钢;间距(mm):1000;钢材品种:钢材Q235钢(>16-40);弹性模量E:206000N/mm2;屈服强度fy:235N/mm2;抗拉/抗压/抗弯强度设计值f:205N/mm2;抗剪强度设计值fv:120N/mm2;端面承压强度设计值fce:325N/mm2;背楞允许挠度L/:500;(三) 主肋参数材料:1根[80×43×5.0槽钢;间距(mm):100,300*8;钢材品种:钢材Q235钢(>16-40);弹性模量E:206000N/mm2;屈服强度fy:235N/mm2;抗拉/抗压/抗弯强度设计值f:205N/mm2;抗剪强度设计值fv:120N/mm2;端面承压强度设计值fce:325N/mm2;主肋允许挠度L/:500;(四) 穿墙螺栓参数螺栓直径:M22;螺栓水平间距:1000mm;螺栓竖向间距(mm)依次是:100,500*3,1000;3.荷载参数新浇砼对模板的侧压力标准值G:44.343kN/m2;1k振捣砼产生的模板荷载Q1k:4kN/m2;倾倒砼产生的荷载标准值Q2k:4kN/m2;二、钢面板的计算面板为受弯结构,需要验算其抗弯强度和刚度,这里取面板的计算宽度为1.000m。
大断面大高度柱模板计算(软件计算范例)
柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=1200mm,B方向对拉螺栓2道,柱模板的截面高度 H=1500mm,H方向对拉螺栓3道,柱模板的计算高度 L = 8500mm,柱箍间距计算跨度 d = 300mm。
柱箍采用双钢管48mm×3.5mm。
柱模板竖楞截面宽度50mm,高度100mm。
B方向竖楞5根,H方向竖楞5根。
面板厚度18mm,剪切强度1.4N/mm2,抗弯强度15.0N/mm2,弹性模量6000.0N/mm4。
木方剪切强度1.6N/mm2,抗弯强度13.0N/mm2,弹性模量9500.0N/mm4。
120028728728728740015362362362362375375柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h; T ——混凝土的入模温度,取20.000℃;V ——混凝土的浇筑速度,取2.500m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取3.000m;1——外加剂影响修正系数,取1.000;2——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=40.540kN/m 2考虑结构的重要性系数0.9,实际计算中采用新浇混凝土侧压力标准值 F1=0.9×40.000=36.000kN/m 2考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值 F2=0.9×3.000=2.700kN/m 2。
三、柱模板面板的计算面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下14.09kN/mA面板计算简图 面板的计算宽度取柱箍间距0.30m 。
excel计算大全-钢结构计算表格
一.1b=100t=10h=230s=6B=200T=104380mm2152mm98mm 4.6E+07mm 4302773mm 3469607mm 32混凝土等级C208.08板厚h d100梁跨度6000梁左相邻净距1800梁右相邻净距1800板托顶宽b 0300板托高度h t150b 1 =600b 2 =6001500mm150000mm 222944.4mm 2402mm混凝土板顶面至组合截面中和轴的距离 x= [b e *h d 2/(2*αE )+A*y]/A 0 =117mm混凝土截面惯性矩 I c = b e *h d 3/12=1.3E+08mm4换算成钢截面的组合截面惯性矩 I 0 = I c /αE + A c *(x-0.5h d )2/αE + I + A(y-x)2 =5E+08mm 43.5E+07mm 42.4E+08mm 43763855mm 41307031mm 4313662.2mm 2混凝土板顶面至组合截面中和轴的距离x c = [b e *h d 2/(4*αE )+A*y]/A 0c=162mm4.2E+08mm 44.2E+07mm 41.1E+08mm 44800913mm 41249942mm 4二施工阶段的验算1弯矩和剪力钢梁自重:0.41kN/m 板自重: 6.00kN/m 2000mm)板托重:0.90kN/m 6.09kN/m 自重标准值 g 1:7.31kN/m施工荷载: 2.80kN/m 施工阶段弯矩设计值M 45.51kN.m (梁跨度:6000mm)施工阶段剪力设计值V 30.34kN2钢梁抗弯强度设计143.14N/mm 2<215N/mm 2PASS!92.29N/mm2<215N/mm2PASS!3钢梁剪应力计算面积矩 S=207492mm 322.80N/mm 2<125N/mm 2PASS!4挠度计算考虑混凝土徐变的组合截面特征计算换算成钢截面的组合截面面积 A 0c = A c / 2αE + A =换算成钢截面的组合截面惯性矩 I 0c = I c /(2*αE ) + A c *(x c -0.5h d )2/(2*αE) + I + A(y-x c )2 =(平台梁间距:对混凝土板底面的组合截面弹性抵抗矩 w 0c b =αE *I 0 / (x - h d ) =对钢梁上翼缘的组合截面弹性抵抗矩 w 0t = I 0 / (d-x) =对混凝土板顶面的组合截面弹性抵抗矩 w 0c tc = 2αE *I 0c / x c =对钢梁下翼缘的组合截面弹性抵抗矩 w 0b = I 0 / (H-x) =组合梁计算截面特征计算钢梁面积 A =b*t + h*s +B*T =钢梁中和轴至钢梁顶面的距离为 y t = [0.5b*t 2 + h*s*(0.5h + t) + B*T*(t+h+0.5T)] / A =钢梁截面特征计算:钢梁截面惯性矩 I= (b*t 3+ s*h 3+ B*T 3) / 12 + b*t*(yt-0.5t)2+ s*h*(y t -0.5h-t)2 + B*T*(0.5T+h+t-y t )2 =钢梁中和轴至钢梁顶面的距离为 y b = h + t + T - y t =钢梁上翼缘的弹性抵抗矩 W 1 = I / y t =混凝土板顶面至钢梁截面中和轴的距离 y = h d + h t +y t =对混凝土板顶面的组合截面弹性抵抗矩 w 0c t = αE *I 0 / x=混凝土板计算宽度b e =钢梁上翼缘的弹性抵抗矩 W 2 = I / y b =组合截面特征计算:钢与混凝土弹性模量比αE =混凝土板截面面积A c = b e * h d =换算成钢截面的组合截面面积A 0=A c /αE +A =自重标准值 g 1k :对混凝土板底面的组合截面弹性抵抗矩 w 0c bc =2αE *I 0c / (x c - h d ) =对钢梁上翼缘的组合截面弹性抵抗矩 w 0tc = I 0c / (d-x c ) =对钢梁下翼缘的组合截面弹性抵抗矩 w 0bc = I 0c / (H-x c ) =钢梁上翼缘应力 M / r x *W 1 =钢梁下翼缘应力 M / r x *W 2 =钢梁剪应力τ1max = v 1*s 1/I*t w =△=5*g*l 4/(384*E*I)=10.8mm < L/400 =15mm PASS!三使用阶段的验算1弯矩及剪力找平层重: 1.9kN/m 活荷载:15.6kN/m (活荷载:6kn/m 2)78.84kN.m 52.56kN22.1-2.28N/mm 2<10N/mm 2PASS!-0.33N/mm2<10N/mm2PASS!-87.74N/mm 2<215N/mm 2PASS!130.39N/mm2<215N/mm2PASS!2.2-2.24N/mm 2<10N/mm 2PASS!-0.37N/mm 2<10N/mm 2PASS!-88.23N/mm 2<215N/mm 2PASS!130.69N/mm 2<215N/mm 2PASS!2.3(略)2.4(略)3钢梁的剪应力147000mm 31105812mm 319.35N/mm 2<125N/mm 2PASS!4组合梁的挠度3.46mm < L/400 =15mm PASS!△=5q k l 4/384EI o +5g k l 4/384EI o c =组合梁中由于混凝土收缩引起的内力钢梁腹板顶面处对钢梁中和轴的面积矩S 1=钢梁腹板顶面以外的砼及钢梁上翼缘对组合截面中和轴的面积矩S o =τ=V 1S 1/It w +V 2S o /I o T w =两个受力阶段的荷载对组合梁的钢梁产生的剪应力使用阶段弯矩设计值M 使用阶段剪力设计值V 考虑混凝土徐变在垂直荷载作用下的正应力混凝土板顶面应力:σ0c tc =-(M 2g /W 0c tc +M 2q /W 0c t )=组合梁的抗弯强度在垂直荷载作用下的正应力混凝土板顶面应力σ0c t =-M/W 0c t =混凝土板底面应力σ0c b =-M/W 0c b =钢梁上翼缘应力σ0t= -M 1/W 1+M 2/W 0t=钢梁下翼缘应力σ0b= -M 1/W 2+M 2/W 0b=σ0bc = -M 1/W 2+(M 2g /W 0bc +M 2q /W 0b )=钢梁下翼缘应力温度差产生的应力σ0c bc =-(M 2g /W 0c bc +M 2q /W 0c b )=混凝土板底面应力:钢梁上翼缘应力σ0tc = -M 1/W 1+(M 2g /W 0tc +M 2q /W 0t )=。
梁模板计算书梁高600mm-1000mm(梁截面400-1000mm)
梁模板计算书梁高600mm~1000mm(梁截面400*1000mm)梁模板(扣件钢管架)计算书梁段:L1。
一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.40;梁截面高度 D(m):1.00;混凝土板厚度(mm):120.00;立杆沿梁跨度方向间距La(m):1.00;立杆上端伸出至模板支撑点长度a(m):0.10;立杆步距h(m):1.50;板底承重立杆横向间距或排距Lb(m):1.00;梁支撑架搭设高度H(m):12.05;梁两侧立杆间距(m):0.70;承重架支撑形式:梁底支撑小楞垂直梁截面方向;梁底增加承重立杆根数:1;采用的钢管类型为Φ48*3;立杆承重连接方式:可调托座;2.荷载参数模板自重(kN/m2):0.35;钢筋自重(kN/m3):1.50;施工均布荷载标准值(kN/m2):2.5;新浇混凝土侧压力标准值(kN/m2):18.0;倾倒混凝土侧压力(kN/m2):2.0;振捣混凝土荷载标准值(kN/m2):2.0;3.材料参数木材品种:柏木;木材弹性模量E(N/mm2):10000.0;木材抗弯强度设计值fm(N/mm2):17.0;木材抗剪强度设计值fv(N/mm2):1.7;面板类型:胶合面板;面板弹性模量E(N/mm2):9500.0;面板抗弯强度设计值fm(N/mm2):13.0;4.梁底模板参数梁底纵向支撑根数:3;面板厚度(mm):14.0;5.梁侧模板参数主楞间距(mm):500;次楞根数:4;主楞竖向支撑点数量为:2;支撑点竖向间距为:250mm;穿梁螺栓水平间距(mm):500;穿梁螺栓直径(mm):M14;主楞龙骨材料:木楞,,宽度38mm,高度88mm;主楞合并根数:2;次楞龙骨材料:钢楞截面类型为矩形,宽度50mm,高度50mm,壁厚为4mm;次楞合并根数:2;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载;挠度验算只考虑新浇混凝土侧压力。
梁模板(250,650)计算书_
梁模板(250,650)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-20176、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 12面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400W=bh2/6=1000×12×12/6=24000mm3,I=bh3/12=1000×12×12×12/12=144000mm4q1=γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q2k]×b=1×[1.3×(0.1+(24+1.5)×0.65)+1.5×0.9×2]×1=24.378kN/mq1静=γ0×1.3×[G1k+(G2k+G3k)×h]×b=1×1.3×[0.1+(24+1.5)×0.65]×1=21.678kN/m q1活=γ0×1.5×γL×Q2k×b=1×1.5×0.9×2×1=2.7kN/mq2=[1×(G1k+(G2k+G3k)×h)]×b=[1×(0.1+(24+1.5)×0.65)]×1=16.675kN/m计算简图如下:1、强度验算M max=0.125q1L2=0.125×24.378×0.1252=0.048kN·mσ=M max/W=0.048×106/24000=1.984N/mm2≤[f]=15N/mm2满足要求!2、挠度验算νmax=0.521q2L4/(100EI)=0.521×16.675×1254/(100×5400×144000)=0.027mm≤[ν]=L/400=125/400=0.312mm满足要求!3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×21.678×0.125+0.437×2.7×0.125=1.164kN R2=1.25q1L=1.25×24.378×0.125=3.809kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×16.675×0.125=0.782kNR2'=1.25q2L=1.25×16.675×0.125=2.605kN五、小梁验算梁底面板传递给左边小梁线荷载:q1左=R1/b=1.164/1=1.164kN/m梁底面板传递给中间小梁最大线荷载:q1中=Max[R2]/b = Max[3.809]/1= 3.809kN/m梁底面板传递给右边小梁线荷载:q1右=R3/b=1.164/1=1.164kN/m小梁自重:q2=1×1.3×(0.3-0.1)×0.25/2 =0.033kN/m梁左侧模板传递给左边小梁荷载q3左=1×1.3×0.5×(0.65-0.15)=0.325kN/m 梁右侧模板传递给右边小梁荷载q3右=1×1.3×0.5×(0.65-0.15)=0.325kN/m 梁左侧楼板传递给左边小梁荷载q4左=1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×2]×(0.35-0.25/2)/2×1=0.928kN/m 梁右侧楼板传递给右边小梁荷载q4右=1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×2]×((0.7-0.35)-0.25/2)/2×1=0.928kN/m 左侧小梁荷载q左=q1左+q2+q3左+q4左=1.164+0.033+0.325+0.928=2.449kN/m 中间小梁荷载q中= q1中+ q2=3.809+0.033=3.841kN/m右侧小梁荷载q右=q1右+q2+q3右+q4右=1.164+0.033+0.325+0.928=2.449kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[2.449,3.841,2.449]=3.841kN/m正常使用极限状态:梁底面板传递给左边小梁线荷载:q1左'=R1'/b=0.782/1=0.782kN/m梁底面板传递给中间小梁最大线荷载:q1中'=Max[R2']/b = Max[2.605]/1= 2.605kN/m梁底面板传递给右边小梁线荷载:q1右'=R3'/b=0.782/1=0.782kN/m小梁自重:q2'=1×(0.3-0.1)×0.25/2 =0.025kN/m梁左侧模板传递给左边小梁荷载q3左'=1×0.5×(0.65-0.15)=0.25kN/m梁右侧模板传递给右边小梁荷载q3右'=1×0.5×(0.65-0.15)=0.25kN/m梁左侧楼板传递给左边小梁荷载q4左'=[1×(0.5+(24+1.1)×0.15)]×(0.35-0.25/2)/2×1=0.48kN/m梁右侧楼板传递给右边小梁荷载q4右'=[1×(0.5+(24+1.1)×0.15)]×((0.7-0.35)-0.25/2)/2×1=0.48kN/m左侧小梁荷载q左'=q1左'+q2'+q3左'+q4左'=0.782+0.025+0.25+0.48=1.536kN/m 中间小梁荷载q中'= q1中'+ q2'=2.605+0.025=2.63kN/m右侧小梁荷载q右'=q1右'+q2'+q3右'+q4右' =0.782+0.025+0.25+0.48=1.536kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.536,2.63,1.536]=2.63kN/m为简化计算,按二等跨连续梁和悬臂梁分别计算,如下图:1、抗弯验算M max=max[0.125ql12,0.5ql22]=max[0.125×3.841×0.42,0.5×3.841×0.32]=0.173kN·mσ=M max/W=0.173×106/54000=3.201N/mm2≤[f]=11.44N/mm2满足要求!2、抗剪验算V max=max[0.625ql1,ql2]=max[0.625×3.841×0.4,3.841×0.3]=1.152kNτmax=3V max/(2bh0)=3×1.152×1000/(2×40×90)=0.48N/mm2≤[τ]=1.232N/mm2满足要求!3、挠度验算ν1=0.521q'l14/(100EI)=0.521×2.63×4004/(100×7040×243×104)=0.021mm≤[ν]=l1/400=400/400=1mmν2=q'l24/(8EI)=2.63×3004/(8×7040×243×104)=0.156mm≤[ν]=2l2/400=2×300/400=1.5mm满足要求!4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×3.841×0.4,0.375×3.841×0.4+3.841×0.3]= 1.921kN同理可得:梁底支撑小梁所受最大支座反力依次为R1=1.224kN,R2=1.921kN,R3=1.224kN 正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×2.63×0.4,0.375×2.63×0.4+2.63×0.3]=1. 315kN同理可得:梁底支撑小梁所受最大支座反力依次为R1'=0.768kN,R2'=1.315kN,R3'=0.768kN 六、主梁验算主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205 主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12 主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.891、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.611×106/4120=148.351N/mm2≤[f]=205N/mm2满足要求!2、抗剪验算主梁剪力图(kN)V max=2.185kNτmax=2V max/A=2×2.185×1000/384=11.378N/mm2≤[τ]=125N/mm2 满足要求!3、挠度验算主梁变形图(mm)νmax=0.909mm≤[ν]=L/400=700/400=1.75mm满足要求!4、支座反力计算承载能力极限状态支座反力依次为R1=2.185kN,R2=2.184kN正常使用极限状态支座反力依次为R1'=1.426kN,R2'=1.426kN七、纵向水平钢管验算钢管截面类型(mm) Φ48×2.7钢管计算截面类型(mm) Φ48×2.7 钢管截面面积A(mm2) 384 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 9.89钢管截面抵抗矩W(cm3) 4.12 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 12512'1'2'1.426]=1.426kN计算简图如下:1、抗弯验算纵向水平钢管弯矩图(kN·m) σ=M max/W=0.306×106/4120=74.251N/mm2≤[f]=205N/mm2 满足要求!2、抗剪验算纵向水平钢管剪力图(kN)V max=1.42kNτmax=2V max/A=2×1.42×1000/384=7.397N/mm2≤[τ]=125N/mm2满足要求!3、挠度验算纵向水平钢管变形图(mm)νmax=0.414mm≤[ν]=L/400=800/400=2mm满足要求!4、支座反力计算支座反力依次为R1=2.95kN,R2=4.698kN,R3=4.698kN,R4=2.95kN 同理可得:立杆所受支座反力依次为R1=4.698kN,R2=4.696kN 八、扣件抗滑移验算12c c满足要求!九、立杆验算顶部立杆段:l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段:l02=kμ2h =1×1.755×1500=2632mmλ=max[l01,l02]/i=2632/16=164.5≤[λ]=210长细比满足要求!2、风荷载计算M w=γ0×γL×φw1.5×ωk×l a×h2/10=1×0.9×0.9×1.5×0.616×0.8×1.52/10=0.135kN·m3、稳定性计算R1=4.698kN,R2=4.696kN顶部立杆段:l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mmλ1=l01/i=1840.954/16=115.06,查表得,φ1=0.483立杆最大受力N w=max[R1+N边1,R2+N边2]+M w/l b=max[4.698+1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.35-0.25/2)/2×0.8,4.696+1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.7-0.35-0.25/2)/2×0.8]+0.135/0.7=7.717kNf=N/(φA)+M w/W=7717.011/(0.483×384)+0.135×106/4120=74.374N/mm2≤[f]=205N/mm2满足要求!非顶部立杆段:l02=kμ2h =1.155×1.755×1500=3041mmλ2=l02/i=3040.537/16=190.034,查表得,φ2=0.199立杆最大受力N w=max[R1+N边1,R2+N边2]+1×1.3×0.15×(6-0.65)+M w/l b=max[4.698+1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.35-0.25/2)/2×0.8,4.696+1×[1.3×(0.5+(24+1.1)×0.15)+1.5×0.9×1]×(0.8+0.7-0.35-0.25/2)/2×0.8]+1.043+0. 135/0.7=8.76kNf=N/(φA)+M w/W=8760.261/(0.199×384)+0.135×106/4120=147.406N/mm2≤[f]=205N/mm2满足要求!十、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7:支架高宽比不应大于3H/B=6/41=0.146≤3满足要求,不需要进行抗倾覆验算!。
pkpm梁模板面积计算
pkpm梁模板面积计算
【原创版】
目录
1.PKPM 梁模板面积计算概述
2.PKPM 梁模板面积计算公式
3.PKPM 梁模板面积计算步骤
4.PKPM 梁模板面积计算示例
5.PKPM 梁模板面积计算的实际应用
正文
【PKPM 梁模板面积计算概述】
PKPM 是一款广泛应用于建筑结构设计与分析的软件,其中的梁模板面积计算功能为广大工程师提供了方便。
本文将详细介绍 PKPM 梁模板面积计算的方法和步骤。
【PKPM 梁模板面积计算公式】
在 PKPM 中,梁模板面积的计算公式为:
模板面积 = (梁高×梁长) + (梁高×梁宽)
【PKPM 梁模板面积计算步骤】
1.打开 PKPM 软件,导入需要计算梁模板面积的图纸。
2.找到需要计算模板面积的梁,选中并打开其属性对话框。
3.在属性对话框中,找到“模板面积”选项,并输入梁的高、长和宽。
4.点击“计算”按钮,即可得到梁模板面积的计算结果。
【PKPM 梁模板面积计算示例】
假设一梁的高为 500mm,长为 8000mm,宽为 200mm,则根据公式计
算,该梁的模板面积为:
模板面积 = (500 × 8000) + (500 × 200) = 4000000 + 100000 = 4100000mm
【PKPM 梁模板面积计算的实际应用】
PKPM 梁模板面积计算功能在建筑结构设计与分析中有着广泛的应用,例如在计算工程量、预算造价以及分析模板工程的施工方案等方面都具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
梁木模板与支撑计算书
一、梁模板基本参数
梁截面宽度 B=600mm,
梁截面高度 H=1800mm,
H方向对拉螺栓3道,对拉螺栓直径20mm,
对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。
梁模板使用的木方截面50×100mm,
梁模板截面侧面木方距离300mm。
梁底模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=18mm,弹性模量E=6000N/mm2,抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算
模板自重 = 0.340kN/m2;
钢筋自重 = 1.500kN/m3;
混凝土自重 = 24.000kN/m3;
施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:
其中c——混凝土的重力密度,取24.000kN/m3;
t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.714h; T ——混凝土的入模温度,取20.000℃;
V ——混凝土的浇筑速度,取2.500m/h;
H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;
1——外加剂影响修正系数,取1.000;
2——混凝土坍落度影响修正系数,取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2
考虑结构的重要性系数0.9,实际计算中采用新浇混凝土侧压力标准值 F1=0.9×
28.800=25.920kN/m2
考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m2。
三、梁底模板木楞计算
梁底木方的计算在脚手架梁底支撑计算中已经包含!
四、梁模板侧模计算
面板直接承受模板传递的荷载,应该按照均布荷载下的连续梁计算,计算如下
作用在梁侧模板的均布荷载q=(1.2×25.92+1.40×5.40)×1.80=69.595N/mm
面板的截面惯性矩I和截面抵抗矩W分别为:
本算例中,截面惯性矩I和截面抵抗矩W分别为:
W = 180.00×1.80×1.80/6 = 97.20cm3;
I = 180.00×1.80×1.80×1.80/12 = 87.48cm4;
(1)抗弯强度计算
f = M / W < [f]
其中 f ——面板的抗弯强度计算值(N/mm2);
M ——面板的最大弯距(N.mm);
W ——面板的净截面抵抗矩;
[f] ——面板的抗弯强度设计值,取15.00N/mm2;
M = 0.100ql2
其中 q ——荷载设计值(kN/m);
经计算得到 M = 0.100×(1.20×46.656+1.4×9.720)×0.300×0.300=0.626kN.m
经计算得到面板抗弯强度计算值 f = 0.626×1000×1000/97200=6.444N/mm2
面板的抗弯强度验算 f < [f],满足要求!
(2)抗剪计算 [可以不计算]
T = 3Q/2bh < [T]
其中最大剪力 Q=0.600×(1.20×46.656+1.4×9.720)×0.300=12.527kN
截面抗剪强度计算值 T=3×12527.0/(2×1800.000×18.000)=0.580N/mm2
截面抗剪强度设计值 [T]=1.40N/mm2
抗剪强度验算 T < [T],满足要求!
(3)挠度计算
v = 0.677ql4 / 100EI < [v] = l / 250
面板最大挠度计算值 v = 0.677×46.656×3004/(100×6000×874800)=0.487mm
面板的最大挠度小于300.0/250,满足要求!
五、穿梁螺栓计算
计算公式:
N < [N] = fA
其中 N ——穿梁螺栓所受的拉力;
A ——穿梁螺栓有效面积 (mm2);
f ——穿梁螺栓的抗拉强度设计值,取170N/mm2;
穿梁螺栓承受最大拉力 N = (1.2×25.92+1.40×5.40)×1.80×0.60/3=13.92kN
穿梁螺栓直径为20mm;
穿梁螺栓有效直径为16.9mm;
穿梁螺栓有效面积为 A=225.000mm2;
穿梁螺栓最大容许拉力值为 [N]=38.250kN;
穿梁螺栓承受拉力最大值为 N=13.919kN;
穿梁螺栓的布置距离为侧龙骨的计算间距600mm。
每个截面布置3 道穿梁螺栓。
穿梁螺栓强度满足要求!
六、梁支撑脚手架的计算
支撑条件采用钢管脚手架形式,参见楼板模板支架计算内容。
