CAXA制造工程师练习题.doc
CAXA制造工程师理论试题-01
CAXA制造工程师考题（一）一、填空题。
（每题2分，共20分）1.CAXA制造工程师采用精确的造型技术，可将设计信息用来描述，简便而准确。
2.CAXA制造工程师的“轨迹再生成”功能可实现轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
3.CAXA制造工程师常用的命令以的方式显示在绘图区的上方。
4.CAXA制造工程师可自动按照加工的先后顺序产生。
5. 是指对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
6.尖角过渡用于在给定的两根曲线之间进行过渡，过渡后在两曲线的交点处呈。
7.移动是对拾取到的曲线相对原址进行或。
8.等距线的生成方式有和两种。
9.CAXA制造工程师生成旋转曲面时，需要在立即菜单中输入两个相关参数：①：生成曲面的起始位置与母线和旋转轴构成平面的夹角；②：生成曲面的终止位置与母线和旋转轴构成平面的夹角。
10.在CAXA制造工程师中，扫描曲面实际上是的一种，它是一条空间曲线沿指定方向从给定的起始位置开始以一定的锥度扫描生成曲面。
二、选择题。
（每题2分，共10分）1.计算机辅助工艺规划的英文缩写是（）。
A.CADB.CAMC.CAED.CAPP2.在CAXA制造工程师导动特征功能中，截面线与导动线保持固接关系，该方式称为（）。
A.单向导动B.双向导动C.平行导动D.固接导动3.CAXA制造工程师等高线粗加工属于（）轴加工。
A.2B.2.5C.3D.44.清根加工属于（）加工。
A.半精加工 B精加工 C.补加工 D.其他5.修剪是用拾取一条曲线或多条曲线作为（），对一系列被裁剪曲线进行裁剪。
A.裁减点B.裁减线C.裁减面D.裁减体三、判断题。
（每题2分，共10分）1.安全高度是指保证在此高度以上可以快速走刀而不发生过切的高度。
（）2.慢速下刀高度是指由快进(G01)转为工进(G00)时的位置高度。
（）3.加工余量车、铣加工均是去除余量的过程，即从毛坯开始逐步去除多余的材料，以得到需要的零件。
caxa制造工程师理论样题
c a x a制造工程师理论样题 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIICAXA制造工程师理论考试样题一、填空题（每题1分）1、CAXA制造工程师的“轨迹再生成”功能可实现参数化轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
2、CAXA制造工程师提供了轨迹仿真手段以检验数控代码的正确性。
可以通过实体真实感仿真如实地模拟加工过程，展示加工零件的任意截面，先是加工轨迹。
3、CAXA制造工程师提供的后置处理器，无须生成中间或过渡文件就可以直接输出G代码控制指令。
4、坐标系是建模的基准，在CAXA制造工程师中许可系统同时存在多个坐标系。
5、在CAXA制造工程师中系统自动创建的坐标系称为“世界坐标系”，而用户创建的坐标系，称为“用户坐标系”。
6、创建坐标系有5种方法，分别是单点、三点、两相交线、圆或圆弧和曲线相切法。
7、曲线过渡是指对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
8、在CAXA制造工程师中系统用红色斜杠来表示当前面。
若想改变“当前面”可通过按F8键在当前坐标系下的三个平面间进行切换。
9、拉伸增料是将一个轮廓曲线根据指定的距离作拉伸操作，用以生成一个增加材料的特征。
10、曲面加厚：是对指定的曲面按照给定的厚度和方向进行生成实体。
11、曲面裁剪时两曲面必须有交线，否则无法裁剪曲面12、延伸曲面有两种方式：长度延伸和比例延伸。
13、模型是指系统存在的所有曲面和实体的总和（包括该隐藏对象）。
14、所谓“线架造型”就是直接使用空间点、直线、圆、圆弧等曲线来表达三维零件形状的造型方法15、在CAXA制造工程师中提供了三种绘制圆的方法，分别是圆心+半径，三点和两点+半径方式。
二、选择题。
1、曲线裁剪的方式有快速裁剪、修剪、线裁剪和点裁剪四种。
其中 D 中的投影裁剪不适用于空间曲线之间的裁剪A .快速裁剪 B. 修剪 C.线裁剪 D.点裁剪2、在CAXA制造工程师中改变观察方向，通过按F7会显示A 。
caxa制造工程师考题一
CAXA制造工程师考题（六）一、填空题（每题1分）1、CAXA制造工程师的“轨迹再生成”功能可实现编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的，即可重新生成加工轨迹。
2、CAXA制造工程师提供了轨迹仿真手段以检验的正确性。
可以通过实体真实感仿真如实地模拟，展示加工零件的任意截面，先是加工轨迹。
3、CAXA制造工程师提供的后置处理器，无须生成就可以直接输出G代码控制指令。
4、坐标系是的基准，在CAXA制造工程师中许可系统同时存在多个坐标系5、在CAXA制造工程师中系统自动创建的坐标系称为“”，而用户创建的坐标系，称为“”。
6、创建坐标系有5种方法，分别是单、、、和。
7、曲线过渡是指对指定的两条曲线进行、或倒角。
8、尖角过渡用于在给定的呈尖角。
9、在CAXA制造工程师中系统用黑色斜杠来表示当前面。
若想改变“当前面”可通过按键在当前坐标系下的三个平面间进行切换10、拉伸增料是将一个轮廓曲线，用以生成一个材料的特征。
11、拉伸除料是将一个轮廓曲线，用以生成一个材料的特征。
12、曲面加厚：是对指定的曲面按照给定的和进行生成实体13、曲面减料可对曲面进行加厚操作，也可对的曲面进行内部填充去除的特征修改。
14、放样曲面是由一组、、的特征线（或截面线）为骨架进行形状控制，并过这组曲线蒙面生成的曲面。
15、在CAXA制造工程师中构造网格面的步骤是：首先构造曲面的网格线来确定曲面的骨架形状；再用自由曲面插值特征网格线生成曲面。
16、曲面裁剪时两曲面必须有，否则无法裁剪曲面17、延伸曲面有两种方式：和18、曲面延伸功能不支持曲面的延伸19、模型是指系统存在的所有和的总和（包括隐藏的曲面或实体）20、所谓“线架造型”就是直接使用空间、、、等曲线来表达三维零件形状的造型方法21、在CAXA制造工程师中提供了三种绘制圆的方法，分别是，和二、选择题。
1、曲线裁剪的方式有快速裁剪、修剪、线裁剪和点裁剪四种。
其中中的投影裁剪不适用于空间曲线之间的裁剪A .快速裁剪 B. 修剪 C.线裁剪 D.点裁剪2、在CAXA制造工程师中改变观察方向，通过按F7会显示A.XZ平面B.轴测C.XY平面D.YZ平面3、在CAXA制造工程师中改变观察方向，通过按F5会显示A.XZ平面B.轴测C.XY平面D.YZ平面4、在CAXA制造工程师中改变观察方向，通过按F6会显示A.XZ平面B.轴测C.XY平面D.YZ平面5、在CAXA制造工程师中改变观察方向，通过按F8会显示A.XZ平面B.轴测C.XY平面D.YZ平面6、在CAXA制造工程师中系统用黑色斜杠来表示当前面。
caxa制造工程师理论样题
CAXA制造工程师理论考试样题一、填空题（每题1分）1、CAXA制造工程师的“轨迹再生成”功能可实现参数化轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
2、CAXA制造工程师提供了轨迹仿真手段以检验数控代码的正确性。
可以通过实体真实感仿真如实地模拟加工过程，展示加工零件的任意截面，先是加工轨迹。
3、CAXA制造工程师提供的后置处理器，无须生成中间或过渡文件就可以直接输出G代码控制指令。
4、坐标系是建模的基准，在CAXA制造工程师中许可系统同时存在多个坐标系。
5、在CAXA制造工程师中系统自动创建的坐标系称为“世界坐标系”，而用户创建的坐标系，称为“用户坐标系”。
6、创建坐标系有5种方法，分别是单点、三点、两相交线、圆或圆弧和曲线相切法。
7、曲线过渡是指对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
8、在CAXA制造工程师中系统用红色斜杠来表示当前面。
若想改变“当前面”可通过按F8键在当前坐标系下的三个平面间进行切换。
9、拉伸增料是将一个轮廓曲线根据指定的距离作拉伸操作，用以生成一个增加材料的特征。
10、曲面加厚：是对指定的曲面按照给定的厚度和方向进行生成实体。
11、曲面裁剪时两曲面必须有交线，否则无法裁剪曲面12、延伸曲面有两种方式：长度延伸和比例延伸。
13、模型是指系统存在的所有曲面和实体的总和（包括该隐藏对象）。
14、所谓“线架造型”就是直接使用空间点、直线、圆、圆弧等曲线来表达三维零件形状的造型方法15、在CAXA制造工程师中提供了三种绘制圆的方法，分别是圆心+半径，三点和两点+半径方式。
二、选择题。
1、曲线裁剪的方式有快速裁剪、修剪、线裁剪和点裁剪四种。
其中 D 中的投影裁剪不适用于空间曲线之间的裁剪A .快速裁剪 B. 修剪 C.线裁剪D.点裁剪2、在CAXA制造工程师中改变观察方向，通过按F7会显示A 。
平面 B.轴测平面平面3、在CAXA制造工程师中改变观察方向，通过按F8会显示B 。

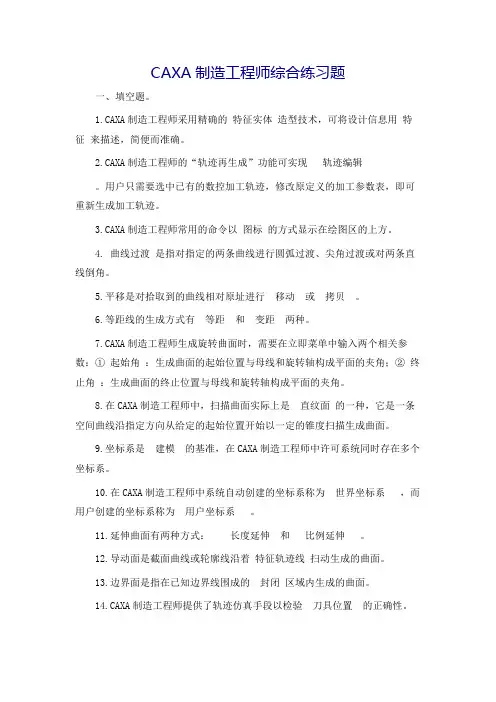

CAXA综合习题1
CAXA制造工程师综合练习题一、填空题。
1.CAXA制造工程师采用精确的特征实体造型技术，可将设计信息用特征来描述，简便而准确。
2.CAXA制造工程师的“轨迹再生成”功能可实现轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
3.CAXA制造工程师常用的命令以图标的方式显示在绘图区的上方。
4. 曲线过渡是指对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
5.平移是对拾取到的曲线相对原址进行移动或拷贝。
6.等距线的生成方式有等距和变距两种。
7.CAXA制造工程师生成旋转曲面时，需要在立即菜单中输入两个相关参数：① 起始角：生成曲面的起始位置与母线和旋转轴构成平面的夹角；② 终止角：生成曲面的终止位置与母线和旋转轴构成平面的夹角。
8.在CAXA制造工程师中，扫描曲面实际上是直纹面的一种，它是一条空间曲线沿指定方向从给定的起始位置开始以一定的锥度扫描生成曲面。
9.坐标系是建模的基准，在CAXA制造工程师中许可系统同时存在多个坐标系。
10.在CAXA制造工程师中系统自动创建的坐标系称为世界坐标系，而用户创建的坐标系称为用户坐标系。
11.延伸曲面有两种方式：长度延伸和比例延伸。
12.导动面是截面曲线或轮廓线沿着特征轨迹线扫动生成的曲面。
13.边界面是指在已知边界线围成的封闭区域内生成的曲面。
14.CAXA制造工程师提供了轨迹仿真手段以检验刀具位置的正确性。
15.平行导动指截面线沿导动线趋势始终平行它自身的平动而生成的特征实体。
16.平面镜像是曲线以平面上一直线为对称轴，并关于对称轴进行复制。
17.导动面是截面曲线或轮廓线沿着特征轨迹线扫动生成的曲面。
18.边界面是指在已知边界线围成的边界区域内生成曲面。
19.扫描法(Sweep Representation)是将二维的封闭截面沿给定的轨迹或绕给定的轴线而成的。
20.在切削被加工表面时，倘若刀具切到了不应该切的部分，则称做出现干涉现象，或者称为过切。

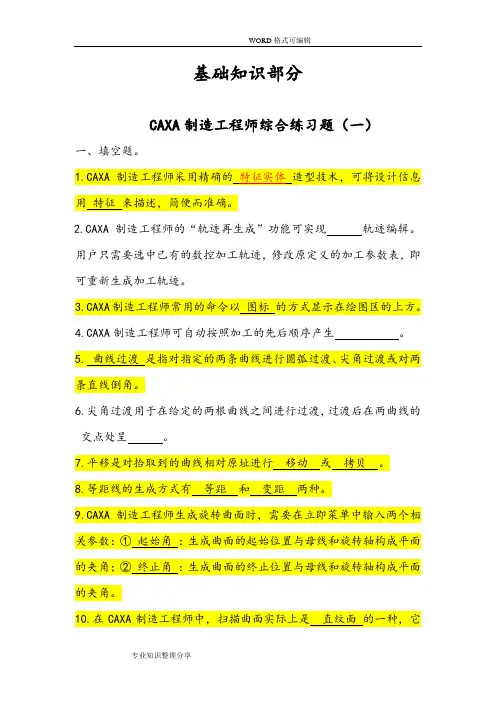

CAXA制造工程师练习试题
基础知识部分CAXA制造工程师综合练习题（一）一、填空题。
2.CAXA制造工程师的“轨迹再生成”功能可实现轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
4.CAXA制造工程师可自动按照加工的先后顺序产生。
条直线倒角。
6.尖角过渡用于在给定的两根曲线之间进行过渡，过渡后在两曲线的交点处呈。
9.CAXA制造工程师生成旋转曲面时，需要在立即菜单中输入两个相的夹角。
是一条空间曲线沿指定方向从给定的起始位置开始以一定的锥度扫描生成曲面。
二、选择题。
1.计算机辅助工艺规划的英文缩写是（ B ）。
A.CADB.CAMC.CAED.CAPP2.在CAXA制造工程师导动特征功能中，截面线与导动线保持固接关系，该方式称为（ D ）。
A.单向导动B.双向导动C.平行导动D.固接导动3.CAXA制造工程师等高线粗加工属于（ B ）轴加工。
A.2B.2.5C.3D.44.清根加工属于（）加工。
A.半精加工 B精加工 C.补加工 D.其他5.修剪是用拾取一条曲线或多条曲线作为（ B ），对一系列被裁剪曲线进行裁剪。
A.裁减点B.剪刀线C.裁减面D.裁减体三、判断题。
1.安全高度是指保证在此高度以上可以快速走刀而不发生过切的高度。
（错）2.慢速下刀距离是指由快进(G01)转为工进(G00)时的位置长度。
（错）3.加工余量车、铣加工均是去除余量的过程，即从毛坯开始逐步去除多余的材料，以得到需要的零件。
（）4.实际的加工模型是制定的加工模型按给定的加工余量进行等距的结果。
（）5.在两轴联动控制中，对于直线和圆弧的加工存在误差，加工误差是指对样条线进行加工时用折线段逼近样条线时的误差。
（）四、简答题。
1.简述CAXA制造工程师的基本功能。
2.简述CAXA制造工程师提供的特征造型方式。
3.简述CAXA制造工程师中曲面过渡的概念及其种类。
CAXA制造工程师综合练习题（二）一、填空题。
1.CAXA制造工程师2轴或2.5轴加工方式：可直接利用零件的轮廓曲线生成加工轨迹指令，而无须建立其。
CAXA制造工程师期末测试卷习题
2008– 2009 学年第二学期期末考试卷课程名称 :CAXA制造工程师题号一二三总分得分名阅卷姓___ 注意：将答案写到各题的表格中___得分一、单项选择题（每题 2 分，共 40 分）______题号 1 2 3 4 5 6 7 8 9 10_号答案学题号11 12 13 14 15 16 17 18 19 20_答案____ 1．第一台三坐标数控机床产生于（）____ A、 1946 B、1952 C、1966 D、1979___ 2．以下符号哪一个代表进给功能（）级班A、 GB、 MC、 FD、S3．草图绘制状态下的曲线绘制称为（）A、曲线B、空间曲线 C 、任意曲线 D 、草图曲线4．以下空间点表述下确的是（）业A、 0 10 11B、0/10/11C、D、0,10,115．要绘制角均分线应选择（专）命令按钮装密订封线线A、直线B、圆C、圆弧D、样条曲线6．以下选项中哪一项不是圆的生成方式（）A、圆心 _半径B、两点C、三点D、两点 _半径7．要绘制螺旋线应选择（）命令A、圆B、圆弧C、样条曲线D、公式曲线8．两条曲线之间给定半径的圆弧的圆滑过渡应采用（）A、圆弧过渡B、倒角过渡C、尖角过渡D、以上都不对9. 把拾取到的多条曲线组合成一条样条曲线应选择（）命令A、曲线打断B、曲线组合C、曲线拉伸D、曲线优化10．实现从图（ 1）到图（ 2）应使用（）命令A、平移B、平面旋转C、镜像D、阵列11．以下草图曲线哪一项能够生成实体（）A B C D12．成立与 XOY平面距离是 20 的平面应选择基准面中（）A．等距平面确定基准面 B. 过直线与平面成夹角确定基准面C．生成曲面上某点的切平面 D.三点确定基准平面13．草图绘制完成后，选择（）命令来确定草图可否封闭A．草图绘制 B. 草图环检查 C.新建 D.拉伸增料14．将当前操作平面切换到XOZ面应使用（）A． F215．以下选项中不是拉伸除料的种类的是（）A．固定深度 B. 双向拉伸 C.贯穿 D.旋转16．依照多个截面线轮廓生成一个实体的是（）A．拉伸增料 B. 旋转增料 C.放样增料 D. 导动增料17．以下选项中不能够直接生成实体的是（）A. 空间曲线B. 草图曲线C.曲面18．删除按钮不能够删除（）A．草图曲线 B. 空间曲线 C. 曲面 D. 实体19. 曲面造型主要成立在（）基础上A. 草图B. 二维曲线C.三维曲线D.实体20. 以下选项不是毛坯定义方式的是（）A. 两点方式B. 三点方式C.参照模型D. 长和宽得分二、判断题（每题 2 分，共 30 分）题号 1 2 3 4 5 6 7 8 9 10 答案题号11 12 13 14 15答案得分三、填空题（每空 2 分，共 20 分）1．CAXA制造工程师的造型方法分为、和三种2．当操作中需要某一特色量（如切点）时，只要按下键，即在屏幕上弹出工具菜单。
CAXA综合习题1
CAXA制造工程师综合练习题一、填空题。
1.CAXA制造工程师采用精确的特征实体造型技术，可将设计信息用特征来描述，简便而准确。
2.CAXA制造工程师的“轨迹再生成”功能可实现轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
3.CAXA制造工程师常用的命令以图标的方式显示在绘图区的上方。
4. 曲线过渡是指对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
5.平移是对拾取到的曲线相对原址进行移动或拷贝。
6.等距线的生成方式有等距和变距两种。
7.CAXA制造工程师生成旋转曲面时，需要在立即菜单中输入两个相关参数：①起始角：生成曲面的起始位置与母线和旋转轴构成平面的夹角；②终止角：生成曲面的终止位置与母线和旋转轴构成平面的夹角。
8.在CAXA制造工程师中，扫描曲面实际上是直纹面的一种，它是一条空间曲线沿指定方向从给定的起始位置开始以一定的锥度扫描生成曲面。
9.坐标系是建模的基准，在CAXA制造工程师中许可系统同时存在多个坐标系。
10.在CAXA制造工程师中系统自动创建的坐标系称为世界坐标系，而用户创建的坐标系称为用户坐标系。
11.延伸曲面有两种方式：长度延伸和比例延伸。
12.导动面是截面曲线或轮廓线沿着特征轨迹线扫动生成的曲面。
13.边界面是指在已知边界线围成的封闭区域内生成的曲面。
14.CAXA制造工程师提供了轨迹仿真手段以检验刀具位置的正确性。
15.平行导动指截面线沿导动线趋势始终平行它自身的平动而生成的特征实体。
16.平面镜像是曲线以平面上一直线为对称轴，并关于对称轴进行复制。
17.导动面是截面曲线或轮廓线沿着特征轨迹线扫动生成的曲面。
18.边界面是指在已知边界线围成的边界区域内生成曲面。
19.扫描法(Sweep Representation)是将二维的封闭截面沿给定的轨迹或绕给定的轴线而成的。
20.在切削被加工外表时，倘假设刀具切到了不应该切的部分，则称做出现干预现象，或者称为过切。
(完整版)CAXA制造工程师上机练习
CAXA制造工程师上机练习练习图一一、创建草图1、在特征树中选择“平面XY”，创建草图。
创建草图的方法：1、单击（绘制草图）图标2、鼠标左键先选择“平面XY”，然后单击鼠标右键，在弹出的快捷菜单中选择“创建草图”即可。
3、在键盘上按F2键。
草图创建后，特征树变为如图1所示：图1二、绘制基准线1、绘制水平线单击曲线生成栏中的（直线）图标，将左侧的立即菜单由图2修改为图3效果，然后移动鼠标在坐标原点单击，绘图区效果如图4所示为：图2 图3 图42、绘制两条垂直线1）将立即菜单调整为如图5所示，，然后用鼠标在水平线上任意绘制一条垂直线，效果如图6所示图5 图62）单击曲线生成栏中的（等距线）图标，将立即菜单由默认设置图7调整为图8所示，完成设置后鼠标单击绘图区中的垂直中心线，向右单击，效果如图9所示：图7 图8图9三、绘制圆1、在“曲线生成栏”上单击（整圆）图标，立即菜单显示为图10所示，鼠标单击绘图区左边交点，然后单击“回车键”，在弹出的白色输入框中中输入半径值：，然后回车，完成Φ50圆的绘制。
效果如图所示图10图11图122、使用同样的方法绘制右边交点上的两个圆，效果如图所示。
提示：如果重复使用前面的命令，可以直接单击鼠标右键。
四、绘制正多边形1、在“曲线生成栏”中单击（正多边形）图标，将立即菜单由图13调整为图14，思考：为什么是18.5？图13 图14鼠标左键在绘图左边交点，然后回车，输入图15（A 图15（B）五、旋转正八边形（如果是A图效果，就需要旋转）1、单击“几何变换栏”中的（平面旋转）图标，将立即菜单由图16调整为图17的效果，此时状态栏提示“旋转中心点”，鼠标左键单击正八边形的中心，单击后状态栏提示“拾取元素”，这时用鼠标去选择正八边形的八条边，选择完后单击鼠标右键，结束选择，完成正八边形的旋转。
效果如图图18所示。
思考：为什么是67.5？图16图17图18六、绘制两条相切的圆弧1、单击“曲线生成栏”中的（圆弧）图标，将立即菜单由图19调整为图20，然后单击“空格键”，将点设置为“切点”，然后鼠标分别在Φ50和Φ38两圆的上方单击，朝下移动鼠标控制好相切圆弧的方向，再回车输入上方相切圆弧的半径25，回车，结束第一条相切圆弧的绘制。
CAXA综合习题1
CAXA制造工程师综合练习题一、填空题。
1.CAXA制造工程师采用精确的特征实体造型技术，可将设计信息用特征来描述，简便而准确。
2.CAXA制造工程师的“轨迹再生成”功能可实现轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
3.CAXA制造工程师常用的命令以图标的方式显示在绘图区的上方。
4. 曲线过渡是指对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
5.平移是对拾取到的曲线相对原址进行移动或拷贝。
6.等距线的生成方式有等距和变距两种。
7.CAXA制造工程师生成旋转曲面时，需要在立即菜单中输入两个相关参数：①起始角：生成曲面的起始位置与母线和旋转轴构成平面的夹角；②终止角：生成曲面的终止位置与母线和旋转轴构成平面的夹角。
8.在CAXA制造工程师中，扫描曲面实际上是直纹面的一种，它是一条空间曲线沿指定方向从给定的起始位置开始以一定的锥度扫描生成曲面。
9.坐标系是建模的基准，在CAXA制造工程师中许可系统同时存在多个坐标系。
10.在CAXA制造工程师中系统自动创建的坐标系称为世界坐标系，而用户创建的坐标系称为用户坐标系。
11.延伸曲面有两种方式：长度延伸和比例延伸。
12.导动面是截面曲线或轮廓线沿着特征轨迹线扫动生成的曲面。
13.边界面是指在已知边界线围成的封闭区域内生成的曲面。
14.CAXA制造工程师提供了轨迹仿真手段以检验刀具位置的正确性。
15.平行导动指截面线沿导动线趋势始终平行它自身的平动而生成的特征实体。
16.平面镜像是曲线以平面上一直线为对称轴，并关于对称轴进行复制。
17.导动面是截面曲线或轮廓线沿着特征轨迹线扫动生成的曲面。
18.边界面是指在已知边界线围成的边界区域内生成曲面。
19.扫描法(Sweep Representation)是将二维的封闭截面沿给定的轨迹或绕给定的轴线而成的。
20.在切削被加工表面时，倘若刀具切到了不应该切的部分，则称做出现干涉现象，或者称为过切。
《CAXA制造工程师》期末试卷
技师学院·实验职校
2023学年第二学期《CAXA制造工程师》期末考试卷
班级：姓名学号
题目要求：完成如图所示鼠标曲面的数控粗加工、精加工和轨迹仿真。
解题思路：
1、实体制作：
1）、把画图平面转到XOY，按F2进入草图状态。
绘制160*120矩形线框，退出草图状态。
2）拉伸增料，高度为10。
3）单击上表面，右键“创建草图”，绘制矩形100*60，退出草图状态。
4）拉伸增料，高度为40，拔模斜度为2°，退出草图状态。
2、绘制样条线：
依次输入坐标点（-60,0,25），（-40,0,35），（0,0,40），（20,0,35），（45,9,25），右键确认。
3、生成剪刀面。
单击“扫描面”，在立即菜单中输入“起始距离”值为“-40”“扫描距离”为“80”，“扫描角度”为0。
按空格键，选择“Y轴正方向”，拾取样条线，生成扫描面，作为剪刀面。
4、单击“过渡”把鼠标棱线圆角过渡，过渡半径R5，如图。
5、生成“毛坯”，单击“拾取两点”方式，拾取长方体线框，确定。
6、选择“等高线粗加工”，设置“加工参数”，单击确定。
7、选择刀具，选D 10铣刀。
设置刀具参数，如下图。
8、根据状态栏提示拾取加工对象，单击“确定”。
9、等高线精加工。
10、选择铣刀，如下图：
11、进行实体仿真加工。
CAXA制造工程师理论试题-02
CAXA制造工程师理论试题-02CAXA制造工程师考题（二）一、填空题。
（每题2分，共20分）1.CAXA制造工程师2轴或2.5轴加工方式：可直接利用零件的轮廓曲线生成加工轨迹指令，而无须建立其。
2.CAXA制造工程师提供了轨迹仿真手段以检验的正确性。
3.平行导动指截面线沿导动线趋势始终平行它自身的而生成的特征实体。
4.平面镜像是曲线以平面上一直线为，并关于对称轴进行复制。
5.导动面是截面曲线或轮廓线沿着扫动生成的曲面。
6.边界面是指在已知边界线围成的区域内生成曲面。
7.扫描法(Sweep Representation)是将二维的封闭截面沿给定的轨迹或绕给定的轴线而成的。
8.CAXA制造工程师提供了可以将G代码读入后生成轨迹。
9.刀具轨迹是系统按给定生成的对给定加工图形进行切削时刀具行进的路线。
10.在切削被加工表面时，倘若刀具切到了不应该切的部分，则称做出现现象，或者称为。
二、选择题。
（每题2分，共10分）1.柔性制造系统的英文缩写为（）。
A.CAPPB.ACPPC.CIMSD.FMS2.在CAXA制造工程师中系统自动创建的坐标系称为“世界坐标系”，而用户创建的坐标系称为“用户坐标系”，（）可以被删除。
A.世界坐标系B.用户坐标系C.工作坐标系D.系统坐标系3.在特征草图状态下，草图轮廓应为（）。
A.自由轮廓B.实体轮廓C.封闭轮廓D.边界轮廓4.CAXA制造工程师中参数线精加工一般用于（）。
A.轮廓加工B.平面加工C.曲面加工D.内腔加工5.CAXA制造工程师摆线式粗加工用于（）。
A.低速铣床B.中速铣床C.高速铣床D.加工中心三、判断题。
（每题2分，共10分）1.在三轴联动控制中，可以按给定步长的方式控制加工误差。
（）2.步长用来控制刀具步进方向上每两个刀位点之间的距离，系统按用户给定的步长计算刀具轨迹。
（）3.在切削被加工表面时，倘若刀具切到了不应该切的部分，则称做出现干涉现象，或者称为过切。
CAXA制造工程师理论试题-01
C A X A制造工程师理论试题-01work Information Technology Company.2020YEARCAXA制造工程师考题（一）一、填空题。
（每题2分，共20分）1.CAXA制造工程师采用精确的造型技术，可将设计信息用来描述，简便而准确。
2.CAXA制造工程师的“轨迹再生成”功能可实现轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
3.CAXA制造工程师常用的命令以的方式显示在绘图区的上方。
4.CAXA制造工程师可自动按照加工的先后顺序产生。
5. 是指对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
6.尖角过渡用于在给定的两根曲线之间进行过渡，过渡后在两曲线的交点处呈。
7.移动是对拾取到的曲线相对原址进行或。
8.等距线的生成方式有和两种。
9.CAXA制造工程师生成旋转曲面时，需要在立即菜单中输入两个相关参数：①：生成曲面的起始位置与母线和旋转轴构成平面的夹角；②：生成曲面的终止位置与母线和旋转轴构成平面的夹角。
10.在CAXA制造工程师中，扫描曲面实际上是的一种，它是一条空间曲线沿指定方向从给定的起始位置开始以一定的锥度扫描生成曲面。
二、选择题。
（每题2分，共10分）1.计算机辅助工艺规划的英文缩写是（）。
A.CADB.CAMC.CAED.CAPP2.在CAXA制造工程师导动特征功能中，截面线与导动线保持固接关系，该方式称为（）。
A.单向导动B.双向导动C.平行导动D.固接导动3.CAXA制造工程师等高线粗加工属于（）轴加工。
A.2B.2.5C.3D.44.清根加工属于（）加工。
A.半精加工 B精加工 C.补加工 D.其他5.修剪是用拾取一条曲线或多条曲线作为（），对一系列被裁剪曲线进行裁剪。
A.裁减点B.裁减线C.裁减面D.裁减体三、判断题。
（每题2分，共10分）1.安全高度是指保证在此高度以上可以快速走刀而不发生过切的高度。
CAXA制造工程师练习试题
基础知识部分CAXA制造工程师综合练习题（一）一、填空题。
2.CAXA制造工程师的“轨迹再生成”功能可实现轨迹编辑。
用户只需要选中已有的数控加工轨迹，修改原定义的加工参数表，即可重新生成加工轨迹。
4.CAXA制造工程师可自动按照加工的先后顺序产生。
条直线倒角。
6.尖角过渡用于在给定的两根曲线之间进行过渡，过渡后在两曲线的交点处呈。
9.CAXA制造工程师生成旋转曲面时，需要在立即菜单中输入两个相的夹角。
是一条空间曲线沿指定方向从给定的起始位置开始以一定的锥度扫描生成曲面。
二、选择题。
1.计算机辅助工艺规划的英文缩写是（ B ）。
A.CADB.CAMC.CAED.CAPP2.在CAXA制造工程师导动特征功能中，截面线与导动线保持固接关系，该方式称为（ D ）。
A.单向导动B.双向导动C.平行导动D.固接导动3.CAXA制造工程师等高线粗加工属于（ B ）轴加工。
A.2B.2.5C.3D.44.清根加工属于（）加工。
A.半精加工 B精加工 C.补加工 D.其他5.修剪是用拾取一条曲线或多条曲线作为（ B ），对一系列被裁剪曲线进行裁剪。
A.裁减点B.剪刀线C.裁减面D.裁减体三、判断题。
1.安全高度是指保证在此高度以上可以快速走刀而不发生过切的高度。
（错）2.慢速下刀距离是指由快进(G01)转为工进(G00)时的位置长度。
（错）3.加工余量车、铣加工均是去除余量的过程，即从毛坯开始逐步去除多余的材料，以得到需要的零件。
（）4.实际的加工模型是制定的加工模型按给定的加工余量进行等距的结果。
（）5.在两轴联动控制中，对于直线和圆弧的加工存在误差，加工误差是指对样条线进行加工时用折线段逼近样条线时的误差。
（）四、简答题。
1.简述CAXA制造工程师的基本功能。
2.简述CAXA制造工程师提供的特征造型方式。
3.简述CAXA制造工程师中曲面过渡的概念及其种类。
CAXA制造工程师综合练习题（二）一、填空题。
1.CAXA制造工程师2轴或2.5轴加工方式：可直接利用零件的轮廓曲线生成加工轨迹指令，而无须建立其。
(完整版)CAXA制造工程师试卷(期末)
2014年下学期期末考核试卷（13数控20份）
《CAXA 制造工程师》
★所有题目按此操作：文件名保存为MB0X ，其中x 为题目号，存放至本机
D:\xx(xx 为姓名)文件夹中，不按指定位置存放者得0分。
一、必会题：共60分
1.在草图中绘制出如图1所示的二维图形，无需标注尺寸。
图1
2.在caxa 制造工程师中绘制出如图2所示的三维图形，无需标注尺寸。
图2
3.在caxa 制造工程师中绘制出如图3所示的三维图形，无需标注尺寸。
图 3
义乌市城镇职业技术学校 班 学号 姓名
---------------------------------------------------------密---------------------------------------------封-------------------------------------------线------------------------------------------------------
4.在caxa制造工程师中绘制出如图4所示的三维图形，无需标注尺寸（按实际尺寸绘制）。
图4
二、提高题：共40分
5.在草图中绘制出如图5所示的二维图形，无需标注尺寸。
图5 6.在caxa制造工程师中绘制出如图6所示的三维图形，无需标注尺寸。
图6
7.在caxa制造工程师中绘制出如图7所示的三维图形，无需标注尺寸。
8.在caxa制造工程师中绘制出如图8所示的三维图形，无需标注尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAXA制造工程师练习题
CAXA制造工程师基础知识综合练习(一)
首先，填空。
1.CAXA制造工程师采用精确特征实体建模技术，可以用特征描述设计信息，简单、准确。
2.CAXA制造工程师的“轨迹再生”功能可以实现轨迹编辑。
用户只需选择现有的数控加工轨迹，修改原始定义的加工参数表，即可重新生成加工轨迹。
3.3常用的命令。
CAXA制造工程师以图标的形式显示在绘图区域的顶部。
4.CAXA制造工程师可以根据加工顺序自动生产。
5.曲线过渡是指指定两条曲线的圆弧过渡、锐角过渡或两条直线的倒角。
6.尖角过渡用于在两条给定曲线之间进行过渡，在过渡后，它显示在两条曲线的交点处。
7.平移是相对于原始场地移动或复制拾取的曲线。
8.有两种方法可以生成等距线:等距线和可变距离线。
9.在生成旋转曲面时，CAXA制造工程师需要在即时菜单中输入两个相关参数:
(1)起始角度:
生成的曲面的初始位置与母线和转轴形成的平面形成夹角；
(2)终止角:
生成曲面的末端位置与母线和旋转轴形成的平面形成夹角。
10.在CAXA制造工程师中，扫描表面实际上是一种直纹面，它是一种空间曲线扫描，以沿着指定方向从给定的起始位置生成具有一定锥度
的表面。
第二，选择题。
1.计算机辅助工艺规划的英文缩写是(B)。
在CAXA制造工程师的导向功能中，剖面线和导向线保持固定连接，称为(D)。
a .单导轨b .双导轨c .平行导轨d .固定关节导轨3。
3 .粗加工轮廓。
CAXA制造工程师属于(b)轴加工。
A.2b.
2.5 c.3 d.44 .根清洗是一个()过程。
a .半精加工b .精加工c .精加工d .其他5。
修剪是拾取一条或多条曲线，如(b)修剪一系列修剪后的曲线。
a .切割点b .剪刀线c .切割面d .切割体
第三，判断问题。
1.安全高度是指刀具可以快速进给而不会过度切割的高度。
(错)2。
慢速切削距离是指当快速前进(G01)变为向前工作(G00)时的位置长度。
(错)3。
加工余量车削和铣削都是去除余量的过程，即从毛坯中逐渐去除多余的材料以获得所需的零件。
()4 .实际加工模型是根据给定的加工余量进行等距加工的结果。
()5 .在两轴联动控制中，直线和圆弧的加工存在误差。
加工误差是指加工样条线时用折叠线段逼近样条线的误差。
( )
4.简短回答问题。
1.简要描述CAXA制造工程师的基本职能。
2.简要描述CAXA 制造工程师提供的特征建模方法。
3.简要描述CAXA制造工程师中曲面过渡的概念和类型。
CAXA制造工程师综合练习(2)
首先，填空。
-
首先，填空。
1.CAXA制造工程师采用精确特征实体建模技术，可以用特征描述设计信息，简单、准确。
2.CAXA制造工程师的“轨迹再生”功能可以实现轨迹编辑。
用户只需选择现有的数控加工轨迹，修改原始定义的加工参数表，即可重新生成加工轨迹。
3.3常用的命令。
CAXA制造工程师以图标的形式显示在绘图区域的顶部。
4.CAXA制造工程师可以根据加工顺序自动生产。
5.曲线过渡是指指定两条曲线的圆弧过渡、锐角过渡或两条直线的倒角。
6.尖角过渡用于在两条给定曲线之间进行过渡，在过渡后，它显示在两条曲线的交点处。
7.平移是相对于原始场地移动或复制拾取的曲线。
8.有两种方法可以生成等距线:等距线和可变距离线。
9.CAXA 制造工程师需要输入两个相关的标准
(2)终止角:
生成曲面的末端位置与母线和旋转轴形成的平面形成夹角。
10.在CAXA制造工程师中，扫描表面实际上是一种直纹面，它是一种空间曲线扫描，以沿着指定方向从给定的起始位置生成具有一定锥度的表面。
第二，选择题。
1.计算机辅助工艺规划的英文缩写是(B)。
在CAXA制造工程师的导向功能中，剖面线和导向线保持固定连接，称为(D)。
a .单导轨b .双导轨c .平行导轨d .固定关节导轨3。
3 .粗加工轮廓。
CAXA制造
工程师属于(b)轴加工。
A.2b.2.5 c.3 d.44 .根清洗是一个()过程。
a .半精加工b .精加工c .精加工d .其他5。
修剪是拾取一条或多条曲线，如(b)修剪一系列修剪后的曲线。
a .切割点b .剪刀线c .切割面d .切割体
第三，判断问题。
1.安全高度是指刀具可以快速进给而不会过度切割的高度。
(错)2。
慢速切削距离是指当快速前进(G01)变为向前工作(G00)时的位置长度。
(错)3。
加工余量车削和铣削都是去除余量的过程，即从毛坯中逐渐去除多余的材料以获得所需的零件。
()4 .实际加工模型是根据给定的加工余量进行等距加工的结果。
()5 .在两轴联动控制中，直线和圆弧的加工存在误差。
加工误差是指加工样条线时用折叠线段逼近样条线的误差。
( )
4.简短回答问题。
1.简要描述CAXA制造工程师的基本职能。
2.简要描述CAXA 制造工程师提供的特征建模方法。
3.简要描述CAXA制造工程师中曲面过渡的概念和类型。
CAXA制造工程师综合练习(2)
首先，填空。
:长度延伸和比例延伸。
5.引导表面是通过沿着特征轨迹线扫掠截面曲线或轮廓线而生成的曲面。
6.边界曲面是指在由已知边界线包围的封闭区域中生成的曲面。
7.整合导向是指横截面轮廓和导向线始终保持一种关系。
8.边界表示法(简称B-Rep法)的基本思想是，一个实体可以由多个面组成，每个面可以用边来描述，边由点和点通过三个
坐标值来定义，一个物体通过描述物体的边界来表示。
9.CAXA制造工程师的“轨迹再生”可以实现轨迹的真实编辑。
用户可以通过选择现有的数控刀具路径和修改已定义的相关工艺参数表来重新生成加工轨迹。
10.CAXA制造工程师可以直接使用零件的轮廓曲线来生成2轴和2.5轴加工方法中的加工轨迹指令，而无需建立它们。
第二，选择题。
1.计算机辅助工艺规划的英文缩写是()。
在CAXA制造工程师的导向功能中，剖面线和导向线保持固定连接的方式称为()。
a .单导轨b .双导轨c .平行导轨d .固定连接导轨3。
在特征草图状态下，草图轮廓应为()。
a .自由轮廓b .实体轮廓c .封闭轮廓d .边界轮廓4。
4中的参数行处理。
CAXA制造工程师通常使用()。
a .轮廓加工b .平面加工c .曲面加工d .内腔加工5 .5使用的摆线粗加工。
CAXA制造工程师()。
b .中速铣床c .高速铣床d .加工中心
第三，判断问题。
1.生成的边界曲面拾取的三(4)条曲线必须首尾相连以形成闭合回路，拾取的曲线应为平滑曲线。
(是)2。
在放样曲面中，构成骨架的相似剖面线必须是平滑曲线，并且它们不相交且方向相同，否则生成的曲面将会扭曲。
(是)3。
在放样曲面中，拾取截面时，应根据放置方向沿一个方向拾取曲线。
(是)4。
切割曲面时，空间中的两个曲面不一定有相交线。
(错误)5。
两个表面
4.简短回答问题。
1.简要描述CAXA制造工程师提供的特征建模方法。
2.简述CAXA制造工程师的型腔分离功能。
3.试着描述区域和岛屿的概念。
单词模型。
