直拉单晶炉设备简介 结构

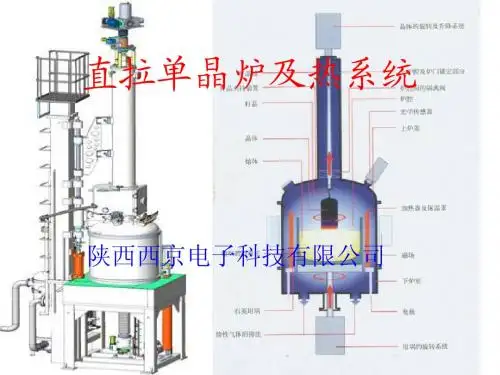

6直拉单晶炉及热系统6
不带泵和走道的空间要求
• -长 • -宽
总设备高度
min. min.
2,800 mm 2,000 mm
• - 炉室关闭 • - 炉室打开
重量
大约 大约
6,500mm 6,900mm
• • • •
-
单晶炉 电源柜 控制柜 泵组大约 大约 大约 大约
4,000 kg 1,500 kg 300 kg 1,000 kg
5、电气系统
电气系统主要包括电源控制系统以及单晶炉控制 系统。 直拉单晶炉主电源采用三相交流供电，电压 380V，频率50Hz。经变压器整流后，形成低电 压，高电流的直流电源作为主加热电源。（功率 柜）
单晶炉控制系统主要包括速度控制单元、加热控制 单元、等径生长控制单元、水温和设备运行巡检及状态 报警、继电控制单元等部分。 1）速度控制单元对晶升、埚升、晶转、埚转的速度进 行控制。 2）温度传感器从加热器上取得的信号与等径控制器的 温度控制信号叠加后进入欧陆控制器，经分析调整控制 加热器电压，达到控制加热温度与直径的目的。 3）水温运行巡检及状态报警单元可以对单晶炉各路冷 却水温进行实时检测，当某路水温超过设定值时，相应 水路发出报警提示工作人员排除。同时本单元可以实时 检测单晶炉运行中的异常现象，给出相应报警。 4）继电控制单元包括液压系统继电控制，真空机组继 电控制及无水、欠水继电控制等部分。
2、氩气系统
氩气系统包括液氩储罐，汽化器、气阀、氩 气流量计等部件。氩气纯度为5N，在单晶生长 过程中起保护作用，一方面及时携带熔体中的挥 发物经真空泵排出；另一方面又及时带走晶体表 面的热量，增大晶体的纵向温度梯度，有利于单 晶生长。
3、真空系统
真空系统主要分两部分：主炉室真空系统和副炉室 真空系统。 主炉室真空系统主要包括主真空泵、电磁截至阀、除尘 罐、安全阀、真空计、真空管道及控制系统等。其中除 尘罐对排气中的粉尘起到过滤作用，以便保护真空泵， 除尘罐内的过滤网要定期清理，使排气畅通，否则影响 成晶，另外要定期更换泵油。 副炉室真空系统除了无除尘罐外，与主炉室真空系统相 似。主要是在拉晶过程中需要关闭主、副炉室之间的翻 板阀取晶体或提渣时，必须用副炉室真空系统来对副炉 室进行抽真空。 拉晶过程中必要时应进行真空检漏。冷炉极限真空应达 到5Pa以下，单晶炉泄露率应该低于3Pa/10min。
6.直拉单晶炉及热系统
热系统的安装与对中
热系统，特别是新系统在安装前，应仔细擦抹干净，去除表面的 浮尘，检查各部件质量，整个炉室也必须清擦干净，安装顺序一 般是由下而上，由内到外。在整个安装过程中，要求热系统对中 良好。具体对中顺序如下： 1）托杆对中，先将托杆稳定地安装在下轴上，如紧上螺丝后， 托杆还有晃动，需修磨托杆下面锥面，使托杆与下轴可以紧密配 合安装。打开埚转，测量托杆是否对中良好。 2）加热器与石墨坩埚对中，打开埚转，对平口（将石墨坩埚上 沿与加热器上沿处于同一平面），调整加热器位置，与石墨坩埚 对中，保证石墨坩埚与加热器之间的间隙四周都一致。最后紧电 极螺丝，固定好加热器。 3）保温罩与加热器对中，调整保温筒位置，做到保温筒内壁和 加热器外壁之间间隙四周都一致，注意可径向移动，不可转动， 否则取光孔和测温孔对不上。 4）保证炉底护盘与电极之间间隙前后一致，否则可能造成打火。 每次拆装炉时，都需检查同心度，这样既可保证热场的对称性， 又能避免短路打火。
3、真空系统
真空系统主要分两部分：主炉室真空系统和副炉室 真空系统。 主炉室真空系统主要包括主真空泵、电磁截至阀、除尘 罐、安全阀、真空计、真空管道及控制系统等。其中除 尘罐对排气中的粉尘起到过滤作用，以便保护真空泵， 除尘罐内的过滤网要定期清理，使排气畅通，否则影响 成晶，另外要定期更换泵油。 副炉室真空系统除了无除尘罐外，与主炉室真空系统相 似。主要是在拉晶过程中需要关闭主、副炉室之间的翻 板阀取晶体或提渣时，必须用副炉室真空系统来对副炉 室进行抽真空。 拉晶过程中必要时应进行真空检漏。冷炉极限真空应达 到3Pa以下，单晶炉泄露率应该低于3Pa/10min。 3Pa以下，单晶炉泄露率应该低于3Pa/10min。
1、水冷系统
水冷系统包括总进水管道、分水器、各路冷却水 管道以及回水管道。由循环水系统来保证水循环 正常运行。 水冷系统的正常运行非常重要，必须随时保持各 部位冷却水路畅通，不得堵塞或停水，轻者会影 响成晶率，严重会烧坏炉体部件，造成巨大损失。
单晶炉三加热器结构
单晶炉三加热器结构
单晶炉三加热器结构主要由加热器本体、加热管、电源、温控系统等
组成。
加热器本体是一个金属外壳，内部有隔板分隔成多个独立的加热室。
每个加热室内都装有一根或多根加热管，通过电源提供电能生成热能，将
加热室内的温度升高。
加热器本体上还有进出口和排气口，可供气体进出
和排放。
加热管是加热器中的关键部件，通常采用钨丝或铬铝电阻丝制成。
它
们的长度和数量取决于加热室大小和所需温度范围。
电源是加热器的能源支持，根据加热器的功率和工作电压选择适当的
电源，通常采用交流或直流电源。
温控系统是控制加热器内温度的部件，通常由一个或多个温控仪组成。
当温度低于或高于设定范围时，温控仪能够自动调节电源输出来保持稳定
的加热温度。
直拉单晶炉总结
直拉单晶炉总结概述直拉单晶炉是一种用于生产高纯度单晶材料的设备。
它采用了先进的加热和冷却技术，能够实现高质量的单晶生长。
本文将对直拉单晶炉进行总结，包括工作原理、设备特点、应用领域以及未来发展趋势等方面进行介绍。
工作原理直拉单晶炉的工作原理基于熔融单晶生长技术。
其基本过程包括：先将材料的原料加入炉膛，然后通过加热使之熔化。
接下来，通过适当的处理将熔融材料降温并形成单晶种子。
最后，利用拉扩力将单晶晶体从熔融材料中拉出并使之加长。
直拉单晶炉的关键组件包括加热系统、冷却系统和拉升系统。
加热系统采用了高温电阻加热器，可以通过控制加热功率和加热位置来控制炉内温度。
冷却系统则通过导热和传导技术来控制炉内温度梯度，从而实现单晶的生长。
拉升系统则通过调整拉升速度来控制晶体生长速度。
设备特点直拉单晶炉具有以下几个特点：1.高纯度：直拉单晶炉可以在无氧或低氧环境下进行单晶生长，从而获得高纯度的单晶材料。
这种高纯度的材料在电子器件制造、光学器件制造和半导体工业等领域中应用广泛。
2.高生产率：直拉单晶炉具有较高的生长速度和较大的生长尺寸范围，可以满足大规模单晶生产的需求。
这在提高产能和降低成本方面具有重要意义。
3.稳定性强：直拉单晶炉采用了先进的温度和压力控制技术，能够实现稳定的生长过程。
这方面的优势使得直拉单晶炉在高温条件下依然能够保持较好的工作效率和稳定性。
4.自动化程度高：直拉单晶炉采用了先进的自动化控制系统，可以实现全自动控制和监测。
这方面的优势使得操作人员可以更加方便地对设备进行操作和维护。
应用领域直拉单晶炉在许多领域中具有重要的应用价值，主要包括以下几个方面：1.半导体制造：直拉单晶炉可以用于生产硅、镓、锗等半导体材料的单晶。
这些单晶材料被广泛应用于集成电路、太阳能电池和光电器件等领域。
2.光学器件制造：直拉单晶炉可以用于生产包括激光晶体、光纤晶体、液晶基板和光学透镜等光学器件的单晶材料。
这些材料在激光技术、光通信和成像技术等领域中具有重要应用。

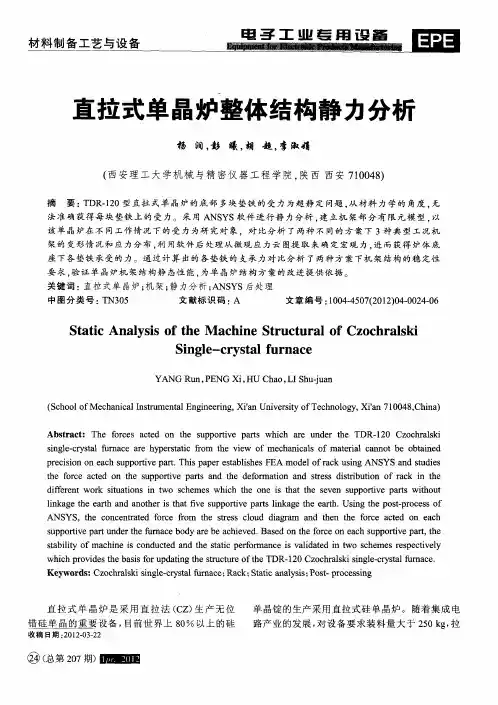

直拉式单晶炉整体结构静力分析
ＡＮＳ ，ｔ ｅ ｃ ｎ ｅ ｔａ ｅ ｏ ｃ ｏ ｔ ｅ ｓ ｅ ｓ ｃ ｏ ｄ ｄ ａ ｒ ｍ ｎ ｈ ｎ ｔ ｅ ｆ ｒ ｅ ａ ｔ ｄ ｏ ａ ｈ ＹＳ ｈ ｏ ｃ ｎ ｒ ｔ ｄ ｆ ｒ ｅ ｆ ｍ ｈ ｔ ｓ ｌ ｕ ｉｇ ａ ａ ｄ ｔ ｅ ｈ ｏ ｃ ｃ ｅ ｎ ｅ ｃ ｒ ｒ
析 量提 高 分析 精 度 ， 螺 栓连 接 简 化 为 刚性 连 接 ， 将
通 过 Ａ ＹＳ与 Ｐ ｏＥ 的 无 缝 连 接 将 模 型 导 入 进 ＮＳ ｒ／ 行 分 析 ， 用 ８节 点 ３自 由度 的 Ｓ Ｉ ４ 选 ＯＬＤ ５单 元 进 行 网格 划 分 ， 元 总 数 为 ２ ６ ４ 。 单 ０ ７ ０ 实 体模 型和 有 限元 模 型 如 图 １ ２所 示 。 、
基 础 ［。 目前 最 常用 也 最 有 效 的 结 构 分 析 方 法 就 １ ］ 是 仿 真 ， 过模 拟 实 际工 作 环 境 ， 通 了解 可 能 出现 的
结构 问题 ， 而进 行 改 进 。 有 限元 等 数 值 分 析 理 从 而 论 与 计 算 机 结 合 ， 出现 了 一 大批 可 以进 行 各 方 面 仿 真 的 大 型 软 件 ， 如 Ａ ＹＳ Ｎ Ｔ Ａ ＮＳ 、 ＡＳ Ｒ Ｎ、
图 １ 简化 后 机 架 ３ 模 型 Ｄ
炉 为研 究 对 象 ， 建立 了机 架 部 分 的有 限元 模 型 ， 采
用 Ａ ＹＳ软 件 对 其 进 行 静 力 分 析 ， 同 时利 用 该 ＮＳ 分 析 结 果 和 Ａ ＹＳ提 供 的 强 大 后 处 理 功 能 ， ＮＳ 从 微 观 应 力 分 布 中提 取计 算 出底 座 下 各 垫 铁 的 宏 观 载 荷 情 况 ， 单 晶炉 静 态 特 性 进 行 判 定 ， 改 善 其 对 为 结构 性 能 提 供 了依据 。
直拉单晶炉及热系统6
三、 CL90炉技术参数
• • • • • • •
晶体行程 -翻板阀打开 翻板阀关闭 晶体提拉速度 - 工艺过程中（连续可调） - 籽晶快速升降 晶体转动（连续可调） 坩埚提升速度 - 工艺过程中（连续可调） - 快速升降 最高到 坩埚转动（连续可调） 大约 2500 mm 大约 2000 mm 0.1–10 mm/ min ≥ 350 mm/min 1 – 30 rpm 0.02–1.0mm/min 100mm/min 1 - 30 rpm
热系统的安装与对中
热系统，特别是新系统在安装前，应仔细擦抹干净，去除表明的 浮尘，检查各部件质量，整个炉室也必须清擦干净，安装顺序一 般是由下而上，由内到外。在整个安装过程中，要求热系统对中 良好。具体对中顺序如下： 1）托杆对中，先将托杆稳定地安装在下轴上，如紧上螺丝后， 托杆还有晃动，需修磨托杆下面锥面，使托杆与下轴可以紧密配 合安装。打开埚转，测量托杆是否对中良好。 2）加热器与石墨坩埚对中，打开埚转，对平口（将石墨坩埚上 沿与加热器上沿处于同一平面），调整加热器位置，与石墨坩埚 对中，保证石墨坩埚与加热器之间的间隙四周都一致。最后紧电 极螺丝，固定好加热器。 3）保温罩与加热器对中，调整保温筒位置，做到保温筒内壁和 加热器外壁之间间隙四周都一致，注意可径向移动，不可转动， 否则取光孔和测温孔对不上。 4）保证炉底护盘与电极之间间隙前后一致，否则可能造成打火。 每次拆装炉时，都需检查同心度，这样既可保证热场的对称性， 又能避免短路打火。
2、氩气系统
氩气系统包括液氩储罐，汽化器、气阀、氩 气流量计等部件。氩气纯度为5N，在单晶生长 过程中起保护作用，一方面及时携带熔体中的挥 发物经真空泵排出；另一方面又及时带走晶体表 面的热量，增大晶体的纵向温度梯度，有利于单 晶生长。
单晶炉资料
CL系列单晶炉，属软轴提拉型，用直拉法生长无位错电路级、太阳能级单晶的设备。
此设备结构设计稳定，运行平稳，且有多项安全防护设施，质量流量及温度控制精确，整个晶体生长过程由高可靠的可编程计算机控制器（PCC）控制，并可实现全自动（CCD）控制，包括抽真空、熔化、引晶缩颈、放肩、等经生长和尾锥生长。
CL-90型设备提供一对电极，满足用户采用两温区加热的工艺要求。
设备使用18寸或20寸的热系统，投料量60-90Kg，生长6″或8″的单晶体。
设备特点：1、稳定的机架结构设计，增强了设备在晶体生长过程中的抗振动能力。
2、优化的液压提升机构确保副炉室提升和复位时的运动平稳性。
3、与主机分离的分水器设计，在减少冷却水振动对晶体生长的影响的同时优化了水路布局。
4、晶体和坩埚的提升采用双电机结构，保证稳定的低生长速度以及坩埚和籽晶的快速定位。
5、采用无振动的高性能马达和低噪声的减速器驱动晶体和坩埚上升，可提供稳定的低生长速度。
6、设备的真空条件和在真空下的可控惰性气体气流使得热区清洗最佳化。
氧化硅可以在不污染晶体和晶体驱动装置的条件下排除。
7、带隔离阀的副室可以在热区保持工作温度的情况下，取出长成的晶体或者更换籽晶。
8、对惰性气体流量和炉室压力高精度的控制能力，为生长高品质单晶创造了条件。
9、炉盖和炉腔通过两个提升装置提升，很方便的转向一边快捷地清洗。
10、熔化温度通过对加热器温度的电控来维持和调节，加热电源采用直流供电提高了控制精度。
高品质的加热器温度测量传感器实现了精确的温度控制。
12、整个晶体生长过程由一个高可靠的可编程计算机控制器（PCC）控制，包括抽真空、熔化、引晶缩颈、放肩、等经生长和尾锥生长，晶体生长全过程可实现全自动（CCD）控制：。
13、带有数据和报警过程控制的可视化软件，存储在计算机的硬盘中。
可以显示过程变量随时间变化的趋势图。
直流电源5柱变压器，空载电流小，效率比3柱高10%--15%。
双反芯6脉波比桥式整流功耗小。
单晶硅生长炉
单晶硅生长炉单晶硅生长炉是通过直拉法生产单晶硅的制造设备。
主要由主机、加热电源和计算机控制系统三大部分组成。
1、主机部分：●机架，双立柱●双层水冷式结构炉体●水冷式阀座●晶体提升及旋转机构●坩埚提升及旋转机构●氩气系统●真空系统及自动炉压检测控制●水冷系统及多种安全保障装置●留有二次加料口2、加热器电源：全水冷电源装置采用专利电源或原装进口IGBT及超快恢复二极管等功率器件。
配以特效高频变压器，构成新一代高频开关电源。
采用移相全桥软开关（ZVS）及CPU独立控制技术，提高了电能转换效率，不需要功率因数补偿装置。
3、计算机控制系统：采用PLC和上位工业平板电脑PC机，配备大屏幕触摸式HMI 人机界面、高像素CCD测径ADC系统和具有独立知识产权的“全自动CZ法晶体生长SCADA监控系统”，可实现从抽真空—检漏—炉压控制—熔料—稳定—溶接—引晶—放肩—转肩—等径—收尾—停炉全过程自动控制。
编辑本段原理简介首先，把高纯度的多晶硅原料放入高纯石英坩埚，通过石墨加热器产生的高温将其熔化；然后，对熔化的硅液稍做降温，使之产生一定的过冷度，再用一根固定在籽晶轴上的硅单晶体（称作籽晶）插入熔体表面，待籽晶与熔体熔和后，慢慢向上拉籽晶，晶体便会在籽晶下端生长；接着，控制籽晶生长出一段长为100mm左右、直径为3～5mm的细颈，用于消除高温溶液对籽晶的强烈热冲击而产生的原子排列的位错，这个过程就是引晶；随后，放大晶体直径到工艺要求的大小，一般为75～300mm，这个过程称为放肩；接着，突然提高拉速进行转肩操作，使肩部近似直角；然后，进入等径工艺，通过控制热场温度和晶体提升速度，生长出一定直径规格大小的单晶柱体；最后，待大部分硅溶液都已经完成结晶时，再将晶体逐渐缩小而形成一个尾形锥体，称为收尾工艺。
这样一个单晶拉制过程就基本完成，进行一定的保温冷却后就可以取出。
直拉法，也叫切克劳斯基（J.Czochralski）方法。
直拉单晶炉设备简介结构
直拉单晶炉设备简介结构单晶炉设备，也称为单晶生长炉，是一种用于生产高质量单晶材料的先进设备。
单晶材料在电子、光电子、光学和磁学等领域有着广泛的应用。
单晶炉设备通过熔融法或气相沉积法进行单晶生长，其结构一般包括炉体、加热元件、温度控制装置、控制系统和附件等部分。
一、炉体炉体是单晶炉设备的主体部分，一般由炉罐和炉盖两部分组成。
炉罐通常由耐高温、高膨胀系数的材料制成，如石墨、石英等。
炉罐的内部需要保持一定的真空度，以防止杂质的污染。
炉盖通常是一个单向旋转的结构，方便单晶生长过程中的试样的进出。
二、加热元件加热元件是单晶炉设备中起到加热作用的部分，一般由电阻丝、电阻板等构成。
加热元件的作用是提供足够的热量使试样内部达到熔点并保持一定的熔化状态。
加热元件通常布置在炉罐的外侧，通过电源供电控制加热温度。
三、温度控制装置温度控制装置是保证单晶生长过程中温度的稳定性和精确性的关键部分。
一般由温度传感器、温控仪和加热控制系统组成。
温度传感器通过测量试样的温度信号反馈给温控仪，温控仪根据设定的温度范围和精度，调节加热控制系统提供的热量，以实现稳定的温度控制。
四、控制系统控制系统是单晶炉设备的核心部分，主要包括温度控制系统、真空控制系统、气体流量控制系统和运行状态监测系统等。
温度控制系统通过控制加热元件的供电功率，实现对温度的控制。
真空控制系统通过控制抽气装置的工作状态，实现对炉罐内真空度的控制。
气体流量控制系统用于控制与单晶生长过程相关的气体的输入和排出。
运行状态监测系统可根据实际需要监测单晶炉设备的工作状态和性能，以提供参考和保障设备的正常运行。
五、附件单晶炉设备的附件包括保护屏、加热瓶、真空泵等。
保护屏是一种用于保护实验人员免受高温辐射的屏障。
加热瓶是单晶生长过程中用来加热试样的容器。
真空泵是单晶炉设备用于维持炉罐内真空度的设备，通常由机械泵和分子泵组成。
总结起来，单晶炉设备是一种结构复杂、功能完善的高精度设备，用于生产高质量单晶材料。
MCZ-6000FA型单晶炉产品介绍
北京京仪世纪电子股份有限公司──MCZ-6000FA型单晶硅炉二O一二年八月十七日一、产品简介MCZ-6000FA 型是用直拉法半自动生长单晶的炉型，主要用于硅单晶的生长。
它是在惰性气体环境下通过石墨电阻加热器熔化硅原料，用减压方式，软轴提拉晶体。
该设备主要用于大规模生产太阳能级硅单晶，在优化条件后，也可生产IC级单晶。
本设备结构可方便地配置水平、垂直及钩型磁场，实现等效微重力生长晶体，可配置18″或20″热系统，最大投料量90Kg ，最大晶体直径10″。
二、主要技术特征主炉室和副炉室的提升和外旋采用机械结构，既免去了液压系统、减少油污染又利于配置磁场。
