OpenGL入门学习——第三课绘制几何图形的一些细节问题

合集下载

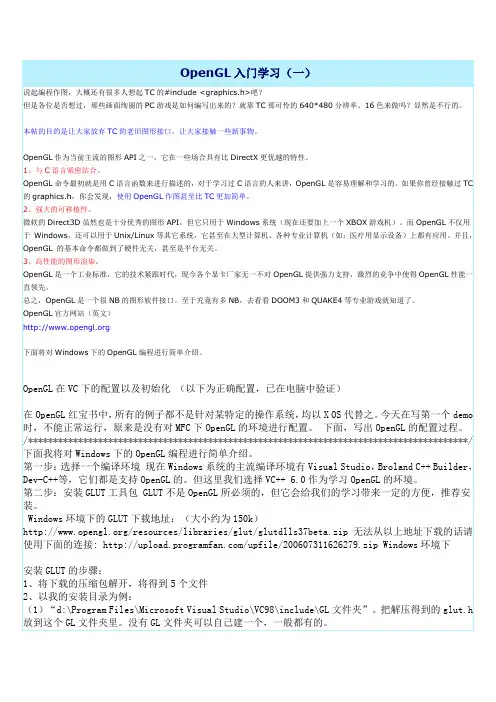

OpenGL入门学习

1、与C语言紧密结合。
OpenGL命令最初就是用C语言函数来进行描述的，对于学习过C语言的人来讲，OpenGL是容易理解和学习的。如果你曾经接触过TC的graphics.h，你会发现，使用OpenGL作图甚至比TC更加简单。
2、强大的可移植性。
微软的Direct3D虽然也是十分优秀的图形API，但它只用于Windows系统（现在还要加上一个XBOX游戏机）。而OpenGL不仅用于Windows，还可以用于Unix/Linux等其它系统，它甚至在大型计算机、各种专业计算机（如：医疗用显示设备）上都有应用。并且，OpenGL的基本命令都做到了硬件无关，甚至是平台无关。
glutInitWindowPosition(100, 100);
glutInitWindowSize(400, 400);
glutCreateWindow("第一个OpenGL程序");
glutDisplayFunc(&myDisplay);
glutMainLoop();
return 0;
}
该程序的作用是在一个黑色的窗口中央画一个白色的矩形。下面对各行语句进行说明。
下面我将对Windows下的OpenGL编程进行简单介绍。
第一步：选择一个编译环境现在Windows系统的主流编译环境有Visual Studio，Broland C++ Builder，Dev-C++等，它们都是支持OpenGL的。但这里我们选择VC++ 6.0作为学习OpenGL的环境。
第二步：安装GLUT工具包GLUT不是OpenGL所必须的，但它会给我们的学习带来一定的方便，推荐安装。
3、glutInitWindowPosition，这个简单，设置窗口在屏幕中的位置。

OpenGL 3基本图形绘制

模型-视图变换过程就是一个将顶点坐标从世界坐标变换到视觉坐标的过程。这里很重要的是对两个坐标系的认识。世界坐标系也称为全局坐标系。它是一个右手坐标系，可以认为该坐标系是固定不变的，在初始态下，其x轴为沿屏

幕水平向右，y轴为沿屏幕垂直向上，z轴则为垂直屏幕面
向外指向用户。

视觉坐标系(即观察坐标系)也称为局部坐标系。它是一个
(1)确定当前矩阵栈 void glMatrixMode(Glenum mode); 参数取值：
GL_MODELVIEW：模型视图矩阵
GL_PROJECTION：投影矩阵 GL_TEXTURE：纹理矩阵默认的选定矩阵为模型-视图变换。
矩阵栈及其操作（2/8）
清矩阵栈栈顶
void glLoadIdentity(void); •将栈顶矩阵替换为单位矩阵 •取消之前变换的作用 M … I

对于二维图形向二维屏幕的投影，则应使用实用库中的如下函数：
void gluOrtho2D(Gldouble left, Gldouble right,
Gldouble bottom, Gldouble top);

前面提到过，用二维顶点命令绘制的二维物体的z坐标均为零，而gluOrtho2D()命令假定场景中的 z 坐标介于-1.0和 1.0 之间。
左手坐标系，该坐标系是可以活动的。在初始态下，其原
点及x、y轴分别与世界坐标系的原点及x、y轴重合，而z轴则正好相反，即为垂直屏幕面向内。

默认：视点在原点，视线沿Z轴负方向。
坐标系
右手坐标系
y
窗口 x
o z
缺省的观察坐标系
视点变换

View变换可以改变视点的位置和方向，要在 Model变换之前调用。设置任意观察坐标点。

计算机图形学用OpenGL画出矩形三角形和点

计算机图形学⽤OpenGL画出矩形三⾓形和点计算机图形学实验报告实验1 OpenGL初识1.实验⽬的熟悉编程环境；了解光栅图形显⽰器的特点；了解计算机绘制图形的特点；利⽤VC+OpenGL 作为开发平台设计程序，以能够在屏幕上⽣成任意⼀个像素点作为本实验的⽬标2.实验内容(1) 了解和使⽤vc的开发环境，理解简单的OpenGL程序结构(2) 掌握OpenGL提供的基本图形函数，尤其是⽣成点的函数3.实验原理(1)基本语法OpenGL基本函数均使⽤gl作为函数名的前缀；为了便于移植，OpenGL定义了⼀些⾃⼰的数据类型(2)程序的基本结构OpenGL程序的基本结构可以分为三个部分，第⼀部分是初始化部分，主要是设置⼀些OpenGL的状态开关，如颜⾊模式的选择，是否作光照处理，深度检测，裁剪等;第⼆部分设置观察坐标系下的取景模式和取景框位置⼤⼩;第三部分是OpenGL的主要部分,使⽤OpenGL的库函数构造⼏何物体对象的数学描述，包括点线⾯的位置和拓扑关系、⼏何变换和光照处理等。

(3)状态机制OpenGL的⼯作⽅式是⼀种状态机制,它可以进⾏各种状态或模式设置,这些状态或模式在重新改变它们之前⼀直有效。

例如,当前颜⾊就是⼀个状态变量,在这个状态改变之前, 绘制的每个像素都将使⽤该颜⾊, 直到当前颜⾊被设置为其他颜⾊为⽌。

OpenGL 中⼤量使⽤了这种状态机制,如颜⾊模式、投影模式、单双显不1缓存区的设置、背景⾊的设置、光源的位置和特性等。

许多状态变量可以通过glEnable0、glDisable0这两个函数来设置成有效或⽆效状态, 如是否设置光照、是否进⾏深度检测等; 在被设置成有效状态之后,绝⼤部分状态变量都有⼀个默认值。

通常情况下,可以⽤下列四个函数来获取某个状态变量的值: glGetBooleanv、glGetDouble.、. glGetF1oatv 和glGetIntegerv。

究竟选择哪个函数应该根据所要获得的返回值的数据类型来决定。

OpenGL入门学习之二——绘制几何图形

三、开始绘制
假设现在我已经指定了若干顶点，那么 OpenGL 是如何知道我想拿这些顶点来干什么呢？是一个一个的画出来，还是连成线？或者构成一个ቤተ መጻሕፍቲ ባይዱ边形？或者做其它什么事情？
为了解决这一问题，OpenGL 要求：指定顶点的命令必须包含在 glBegin 函数之后，glEnd 函数之前（否则指定的顶点将被忽略）。并由 glBegin 来指明如何使用这些点。例如我写： glBegin(GL_POINTS);

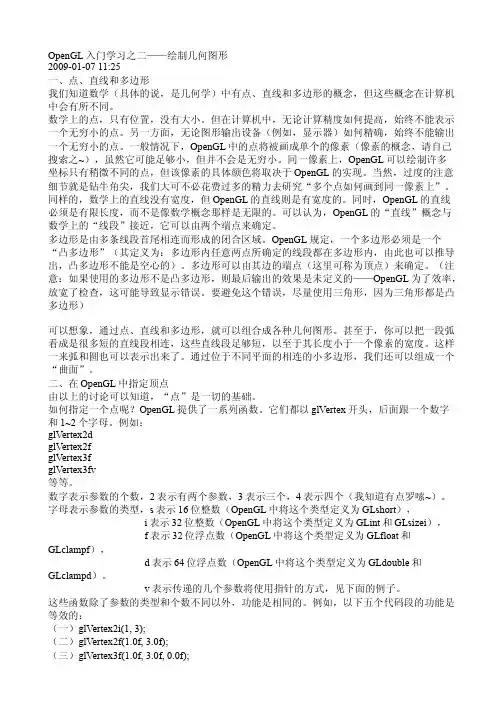

OpenGL 入门学习之二——绘制几何图形 2009-01-07 11:25 一、点、直线和多边形我们知道数学（具体的说，是几何学）中有点、直线和多边形的概念，但这些概念在计算机中会有所不同。数学上的点，只有位置，没有大小。但在计算机中，无论计算精度如何提高，始终不能表示一个无穷小的点。另一方面，无论图形输出设备（例如，显示器）如何精确，始终不能输出一个无穷小的点。一般情况下，OpenGL 中的点将被画成单个的像素（像素的概念，请自己搜索之~），虽然它可能足够小，但并不会是无穷小。同一像素上，OpenGL 可以绘制许多坐标只有稍微不同的点，但该像素的具体颜色将取决于 OpenGL 的实现。当然，过度的注意细节就是钻牛角尖，我们大可不必花费过多的精力去研究“多个点如何画到同一像素上”。同样的，数学上的直线没有宽度，但 OpenGL 的直线则是有宽度的。同时，OpenGL 的直线必须是有限长度，而不是像数学概念那样是无限的。可以认为，OpenGL 的“直线”概念与数学上的“线段”接近，它可以由两个端点来确定。多边形是由多条线段首尾相连而形成的闭合区域。OpenGL 规定，一个多边形必须是一个 “凸多边形”（其定义为：多边形内任意两点所确定的线段都在多边形内，由此也可以推导出，凸多边形不能是空心的）。多边形可以由其边的端点（这里可称为顶点）来确定。（注意：如果使用的多边形不是凸多边形，则最后输出的效果是未定义的——OpenGL 为了效率，放宽了检查，这可能导致显示错误。要避免这个错误，尽量使用三角形，因为三角形都是凸多边形）

OpenGL完全教程第三章使用OpenGL绘图

glClearColor(0,0,0,1);
3.1.4 绘制之前，清空屏幕和缓冲区
一般地，我们把所有绘制函数的调用写在 RenderScene 过程中。在每次绘制之前，我们都应该清空屏幕和缓冲区。下面的代码用指定的清空颜色清空它们：
procedure RenderScene;
begin
glClear(GL_COLOR_BUFFER_BIT or GL_DEPTH_BUFFER_BIT);
图 3.1-1 WindowsGDI 下的窗体坐标图 3.1-2 OpenGL 所定义的窗体坐标
例如，要设置如图 3.1-3 中的视见区域，我们应该调用函数: glViewPort(100,100,Width,Height);
图 3.1-3 3.1.2 创建投影变换
接下来，我们要设置一种投影变换。投影变换分为平行投影和透视投影。平行投影中，物体无论远近，大小都是一样的，而透视投影则相反。因此，透视投影更像是我们眼睛所看到的景物。但在某些特殊的时候，平行投影还是有它的作用的，比如 3D 建摸程序。图 3.1-4 是甲烷分子模型在平行投影下的渲染结果，而图 3.1-5 是在透视投影下的渲染结果。可以看到，平行投影下，四个氢原子(绿色的球体)大小是一样的，而在透视投影下，远处的氢原子要小一些。
private procedure SetView; procedure RenderScene; //渲染函数 procedure InitializeOpenGL; //用于初始化 OpenGL 渲染环境
public { public declarations }
end;
然后，在 FormCreate 过程中添加对过程 SetView 的调用：
图 3.1-7 由 gluPerspective 定义的ห้องสมุดไป่ตู้截头体我们用下面的代码定义透视投影:

OpenGL入门学习之二——绘制几何图形

字母表示参数的类型s表示16位整数opengl中将这个类型和glsizei表示32位浮点数opengl中将这个类型定义为glfloat表示64位浮点数opengl中将这个类型定义为gldouble表示传递的几个参数将使用指针的方式见下面的例子
（四）glVertex4f(1.0f, 3.0f, 0.0f, 1.0f); （五）GLfloat VertexArr3[] = {1.0f, 3.0f, 0.0f};
glVertex3fv(VertexArr3); 以后我们将用 glVertex*来表示这一系列函数。注意：OpenGL 的很多函数都是采用这样的形式，一个相同的前缀再加上参数说明标记，这一点会随着学习的深入而有更多的体会。
A EB
DC 首先，根据余弦定理列方程，计算五角星的中心到顶点的距离 a （假设五角星对应正五边形的边长为.0） a = 1 / (2-2*cos(72*Pi/180)); 然后，根据正弦和余弦的定义，计算 B 的 x 坐标 bx 和 y 坐标 by，以及 C 的 y 坐标（假设五角星的中心在坐标原点） bx = a * cos(18 * Pi/180); by = a * sin(18 * Pi/180); cy = -a * cos(18 * Pi/180); 五个点的坐标就可以通过以上四个量和一些常数简单的表示出来 */ #include <math.h> const GLfloat Pi = 3.1415926536f; void myDisplay(void) {
i 表示 32 位整数（OpenGL 中将这个类型定义为 GLint 和 GLsizei）， f 表示 32 位浮点数（OpenGL 中将这个类型定义为 GLfloat 和 GLclampf）， d 表示 64 位浮点数（OpenGL 中将这个类型定义为 GLdouble 和 GLclampd）。 v 表示传递的几个参数将使用指针的方式，见下面的例子。这些函数除了参数的类型和个数不同以外，功能是相同的。例如，以下五个代码段的功能是等效的：（一）glVertex2i(1, 3); （二）glVertex2f(1.0f, 3.0f); （三）glVertex3f(1.0f, 3.0f, 0.0f);

OpenGL基本图形的绘制

OpenGL基本图形的绘制1.使用glColor,glPointSize函数绘制三个不同颜色和大小的点// T.cpp : Defines the entry point for the console application. //#include "stdafx.h"#includevoid Display(void) {glClear(GL_COLOR_BUFFER_BIT);glPointSize(5.0f);glBegin(GL_POINTS);glColor3f(1.0,0.0,0.0);glVertex2f(0.3f,0.5f);glEnd();glPointSize(8.0f);glBegin(GL_POINTS);glColor3f(0.0,1.0,0.0);glVertex2f(0.0f,0.0f);glEnd();glPointSize(10.0f);glBegin(GL_POINTS);glColor3f(0.0,0.0,1.0);glVertex2f(-0.3f,-0.5f);glEnd();glFlush();}int main(int argc,char* argv[]) {glutInit(&argc,argv);glutInitDisplayMode(GLUT_RGB); glutInitWindowPosition(200,200);glutInitWindowSize(400,400);glutCreateWindow("Three Point");glutDisplayFunc(&Display);glutMainLoop();return 0;}2.使用glColor,glLineWidth,glLineStripple函数绘制实心、虚线及渐变色线（1）实心线// T.cpp : Defines the entry point for the console application.//#include "stdafx.h"#includevoid Display(void) {glClear(GL_COLOR_BUFFER_BIT);glColor3f(1.0,0.0,0.0);glEnable(GL_LINE_STIPPLE);glShadeModel(GL_SMOOTH);glLineStipple(2,0xFFFF);glLineWidth(2);glBegin(GL_LINES);glVertex2i(-100,0);glVertex2i(100,0);glEnd();glFlush();}int main(int argc,char* argv[]) {glutInit(&argc,argv);glutInitDisplayMode(GLUT_RGB);glutInitWindowPosition(200,200);glutInitWindowSize(400,400);glutCreateWindow("Solid Line");glutDisplayFunc(&Display);glutMainLoop();return 0;}（2）虚线// T.cpp : Defines the entry point for the console application. //#include "stdafx.h"#includevoid Display(void) {glClear(GL_COLOR_BUFFER_BIT);glColor3f(1.0,0.0,0.0);glEnable(GL_LINE_STIPPLE);glShadeModel(GL_SMOOTH);glLineStipple(4,0xAAAA);glLineWidth(2);glBegin(GL_LINES);glVertex2i(-100,0);glVertex2i(100,0);glEnd();glFlush();}int main(int argc,char* argv[]) {glutInit(&argc,argv);glutInitDisplayMode(GLUT_RGB);glutInitWindowPosition(200,200);glutInitWindowSize(400,400);glutCreateWindow("Dotted Line");glutDisplayFunc(&Display);glutMainLoop();return 0;}（3）渐变线// T.cpp : Defines the entry point for the console application. //#include "stdafx.h"#includeGLuint Line;void Initial(void) {glClearColor(0.0f, 0.0f, 0.0f, 0.0f);Line = glGenLists(1);glNewList(Line, GL_COMPILE);glTranslatef(-50.0, 20.0, 0.0);glColor3f(255.0, 0.0, 0.0);glLineWidth(2);glBegin(GL_LINES);glColor3f(255.0, 0.0, 0.0);glVertex2i(0,-20);glColor3f(0.0, 0.0, 255.0);glVertex2i(100,-20);glEnd();glEndList();void ChangeSize(int w, int h) {glViewport(0, 0, w, h);glMatrixMode(GL_PROJECTION);glLoadIdentity();gluOrtho2D (-70.0f, 70.0f, -70.0f, 70.0f);}void Display(void) {glClear(GL_COLOR_BUFFER_BIT);glMatrixMode(GL_MODELVIEW);glLoadIdentity();glTranslatef(0.0, 0.0, 0.0);glCallList(Line);glFlush();}int main(int argc, char* argv[]) {glutInit(&argc, argv);glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB);glutInitWindowSize(600,450);glutInitWindowPosition(100,100);glutCreateWindow("渐变色线");glutDisplayFunc(Display);glutReshapeFunc(ChangeSize);Initial();glutMainLoop();return 0;}3.使用glColor,glPolygonMode函数绘制纯色、渐变色、轮廓多边形（1）纯色六边形// a.cpp : Defines the entry point for the console application.//#include "stdafx.h"#includevoid init(){glClearColor (1.0, 1.0, 1.0, 0.0);glMatrixMode (GL_PROJECTION);gluOrtho2D (0.0, 200.0, 0.0, 150.0);}void polygon(void){glClear(GL_COLOR_BUFFER_BIT);int p1 [] = {20, 75};int p2 [] = {60, 5};int p3 [] = {140, 5};int p4 [] = {180, 75};int p5 [] = {140, 145};int p6 [] = {60, 145};glColor3f(0.0, 0.5, 1.0);glBegin(GL_POLYGON);glVertex2iv(p1);glVertex2iv(p2);glVertex2iv(p3);glVertex2iv(p4);glVertex2iv(p5);glVertex2iv(p6);glEnd();glFlush();}void main(int argc, char *argv[]){glutInit(&argc, argv);glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB); glutInitWindowSize(400, 300);glutCreateWindow("纯色六边形");init();glutDisplayFunc(polygon);glutMainLoop();}（2）渐变色六边形// a.cpp : Defines the entry point for the console application. //#include "stdafx.h"#includevoid init(){glClearColor (1.0, 1.0, 1.0, 0.0);glMatrixMode (GL_PROJECTION);gluOrtho2D (0.0, 200.0, 0.0, 150.0);}void polygon(void){glClear(GL_COLOR_BUFFER_BIT);int p1 [] = {20, 75};int p2 [] = {60, 5};int p3 [] = {140, 5};int p4 [] = {180, 75};int p5 [] = {140, 145};int p6 [] = {60, 145};glColor3f(0.0, 0.5, 1.0);glBegin(GL_POLYGON);glColor3f(0.0,0.0,1.0);glVertex2iv(p1);glColor3f(0.0,1.0,0.0);glVertex2iv(p2);glColor3f(1.0,0.0,0.0);glVertex2iv(p3);glColor3f(0.0,0.0,1.0);glVertex2iv(p4);glColor3f(0.0,1.0,0.0);glVertex2iv(p5);glColor3f(1.0,0.0,0.0);glVertex2iv(p6);glEnd();glFlush();}void main(int argc, char *argv[]){glutInit(&argc, argv);glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB); glutInitWindowSize(400, 300);glutCreateWindow("渐变色六边形");init();glutDisplayFunc(polygon);glutMainLoop();}（3）轮廓渐变色六边形// a.cpp : Defines the entry point for the console application. //#include "stdafx.h"#includevoid init(){glClearColor (1.0, 1.0, 1.0, 0.0); glPolygonMode (GL_FRONT_AND_BACK,GL_LINE); gluOrtho2D (0.0, 200.0, 0.0, 150.0);}void polygon(void){glClear(GL_COLOR_BUFFER_BIT);int p1 [] = {20, 75};int p2 [] = {60, 5};int p3 [] = {140, 5};int p4 [] = {180, 75};int p5 [] = {140, 145};int p6 [] = {60, 145};glColor3f(0.0, 0.5, 1.0);glBegin(GL_POLYGON);glColor3f(0.0,0.0,1.0);glVertex2iv(p1);glColor3f(0.0,1.0,0.0);glVertex2iv(p2);glColor3f(1.0,0.0,0.0);glVertex2iv(p3);glColor3f(0.0,0.0,1.0);glVertex2iv(p4);glColor3f(0.0,1.0,0.0);glVertex2iv(p5);glColor3f(1.0,0.0,0.0);glVertex2iv(p6);glEnd();glFlush();}void main(int argc, char *argv[]){glutInit(&argc, argv);glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB); glutInitWindowSize(400, 300); glutCreateWindow("轮廓渐变色六边形");init();glutDisplayFunc(polygon);glutMainLoop(); }。

OpenGL入门教程(精)

4、把解压得到的 glut.dll 和 glut32.dll 放到操作系统目录下面的 system32 文件夹内。（典型的位置为： C:\Windows\Sy st em32）第三步，建立一个 OpenGL 工程这里以 VisualStudio2005 为例。选择 File->New->Project，然后选择 Win32 Console Application，选择一个名字，然后按 OK。在谈出的对话框左边点 Application Settings，找到 Empty project 并勾上，选择 Finish。然后向该工程添加一个代码文件，取名为“OpenGL.c”，注意用.c 来作为文件结尾。搞定了，就跟平时的工程没什么两样的。第一个 OpenGL 程序
在 glutDisplayFunc 函数中，我们设置了“当需要画图时，请调用 myDisplay 函数”。于是 myDisplay 函数就用来画图。观察 myDisplay 中的三个函数调用，发现它们都以 gl 开头。这种以 gl 开头的函数都是 OpenGL 的标准函数，下面对用到的函数进行介绍。 1、glClear，清除。GL_COLOR_BUFFER_BIT 表示清除颜色，glClear 函数还可以清除其它的东西，但这里不作介绍。 2、glR ect f，画一个矩形。四个参数分别表示了位于对角线上的两个点的横、纵坐标。 3、glFlush，保证前面的 OpenGL 命令立即执行（而不是让它们在缓冲区中等待）。其作用跟 fflush(stdout) 类似。
OpenGL 入门教程
1.第一课：
说起编程作图，大概还有很多人想起 TC 的#include < graphics.h>吧？但是各位是否想过，那些画面绚丽的 PC 游戏是如何编写出来的？就靠 TC 那可怜的 640*480 分辨率、16 色来做吗？显然是不行的。

图形学第三课--opengl绘图入门

图形学第三课：Opengl绘图入门学习目标：1 开始编写图形程序2 学习opengl程序的基本组成3 开发绘制直线，折线和多边形的基本图形工具4 学会用鼠标和键盘控制程序3.1 设备无关的编程和Opengl1 窗口的编程事件驱动编程注册回调函数glutMouseFunc(myMouse); glutMouseFunc是GLUT固有的名字myMouse是程序员命名的回调函数，该函数由程序员编写，被系统调用。

这段代码提示如何处理按下或点击鼠标时产生的事件。

2 四种主要的opengl库1）基本GL库：opengl库的基础，它提供opengl的基本函数，以字母gl开头；2）GLUT库：gl实用工具包，用来打开窗口，开发和管理菜单，以及管理事件等；3）GLU库：gl实用库，它提供高级例程，处理矩阵操作和绘制二次曲面如球体和圆柱体4）GLUI库：用户接口库，只要使用GLUT,GULI就将适当地运行。

它为程序提供良好的控制工具和菜单。

在main函数，它为几类基本的事件类型，注册了必要的回调函数。

主要有五种基本事件类型，每种都可以使用glut函数来注册。

A）glutDisplayFunc（myDisplay）：重新绘制窗口，它会发出一个重新绘制的事件。

B）glutReshapeFunc（myReshape）：对屏幕窗口的形状进行调整。

C）glutMouseFunc（myMouse）：鼠标事件D）glutMotionFunc（myMotionFunc）：鼠标移动E）glutKeyboardFunc（myKeyboardFunc）：键盘事件3 如何打开一个窗口绘图有5个函数初始化屏幕并显示屏幕窗口。

下面简述这5个函数1 glutInit(&argc,argv)：传递命令行参数，不用2 glutInitDisplayMode(GLUT_SINGLE|GLUT_RGB)：指明显示屏幕窗口如何被初始化，参数表明分配单个显示缓存，颜色由所需的红，绿和蓝三色的数量来指定；3 glutInitWindowSize(640,480)：指定屏幕窗口的初始大小；4 glutInitWindowPosition(100,150)：指定窗口相对于屏幕左上角的位置5 glutCreateWindow("Dot plot of a function")：打开并显示屏幕窗口接下来注册回调函数glutDisplayFunc(myDisplay);3.2 OpenGL基础图形编程目录1.1 OpenGL使人们进入三维图形世界1.2 OpenGL提供直观的三维图形开发环境1.3 OpenGL成为目前三维图形开发标准1.1、OpenGL使人们进入三维图形世界我们生活在一个充满三维物体的三维世界中，为了使计算机能精确地再现这些物体，我们必须能在三维空间描绘这些物体。

OpenGL绘制几何图形的一些细节问题

一般约定为“顶点以逆时针顺序出现在屏幕上的面”为“正面”，另一个面即成为“反面”。生活中常见的物体表面，通常都可以用这样的“正面”和“反面”，“合理的”被表现出来。
但也有一些表面比较特殊。例如“麦比乌斯带”（请自己Google一下），可以全部使用“正面”或全部使用“背面”来表示。
可以通过glFrontFace函数来交换“正面”和“反面”的概念。
0x10, 0x18, 0x18, 0x08,
0x10, 0x00, 0x00, 0x08 //这是最上面的一行
};
这样一堆数据非常缺乏直观性，我们需要很费劲的去分析，才会发现它表示的竟然是一只苍蝇。
如果将这样的数据保存成图片，并用专门的工具进行编辑，显然会方便很多。下面介绍如何做到这一点。
首先，用Windows自带的画笔程序新建一副图片，取名为mask.bmp，注意保存时，应该选择“单色位图”。在“图象”->“属性”对话框中，设置图片的高度和宽度均为32。
}
3、关于多边形
多边形的内容较多，我们将讲述以下四个方面。
（1）多边形的两面以及绘制方式。
虽然我们目前还没有真正的使用三维坐标来画图，但是建立一些三维的概念还是必要的。
从三维的角度来看，一个多边形具有两个面。每一个面都可以设置不同的绘制方式：填充、只绘制边缘轮廓线、只绘制顶点，其中“填充”是默认的方式。可以为两个面分别设置不同的方式。
glPolygonMode(GL_FRONT, GL_FILL); //设置正面为填充方式
glPolygonMode(GL_BACK, GL_LINE); //设置反面为边缘绘制方式
glPolygonMode(GL_FRONT_AND_BACK, GL_POINT); //设置两面均为顶点绘制方式

OpenGL基本几何图形的绘制

参数{234}:为输入的坐标值个数；参数{sifd}:为输入坐标的数据类型；参数(cords)是四维坐标(x,y,z,w)的缩写，最少必须用二维坐标(x,y)。默认值z为0.0,w为1.0。
2020/7/1
2
3终都是通过一组有序顶点来描述的。 OpenGL中有十种基本图元，从空间中绘制的简单的点到任意边数的封闭多边形。用glBegin命令可告诉 OpenGL开始把一组顶点解释为特定图元。然后用 glEnd命令结束该图元的顶点列表。
glEnd();
100 150 200
2020/7/1
8
3.4.2 线的绘制(续)
连接线段的绘制：
glColor3f(1.0,0.0,0.0);
glLineWidth(5.0);
200
glBegin(GL_LINE_STRIP);
150
glVertex3f(0.0,0.0,0.0);
100
glVertex3f(50.0,50.0,0.0);
glVertex3f(-10.0,5.0,0.0);
glVertex3f(-10.0, 0.0,0.0);
glEnd();
2020/7/1
12
3.4.3 多边形的绘制(续)
四边形的绘制：
✓OpenGL中的GL_QUADS图元用来绘制一个四边形。与三角形一样，GL_QUADS_STRIP图元指定一条相互连接的四边形。 ✓由于矩形在图形应用中非常普遍，它不必通过glBegin 和glEnd之间的顶点来进行绘制，而是通过使用如下的函数：
10
3.4.3 多边形的绘制
三角形的绘制：
glColor3f(1.0,0.0,0.0);
glBegin(GL_TRIANGLES); glVertex3f(0.0,0.0,0.0); glVertex3f(5.0,5.0,0.0); glVertex3f(10.0, 0.0,0.0);

图形学实验报告 OpenGL中基本图形的绘制

《计算机图形学基础》实验4 OpenGL中基本图形的绘制一、实验目的及要求1.掌握OpenGL中点的绘制方法。

2.掌握OpenGL中直线的绘制方法。

3.掌握OpenGL中多边形面的绘制方法。

4. 掌握OpenGL中字符函数的绘制方法。

二、实验环境主要是软件开发环境vc 6.0三、实验内容OpenGL实现直线段的反走样。

四、实验结果五、程序代码#include <gl/glut.h>GLuint lineList; //指定显示列表IDvoid Initial(){glClearColor(1.0f, 1.0f, 1.0f, 0.0f);glLineWidth(12.0f);glColor4f (0.0, 0.6, 1.0, 1.0);lineList = glGenLists(1);glNewList(lineList, GL_COMPILE); //定义显示列表glBegin(GL_LINE_LOOP);glVertex2f(1.0f, 1.0f);glVertex2f(4.0f, 2.0f);glVertex2f(2.0f, 5.0f);glEnd();glEndList();}void ChangeSize(GLsizei w, GLsizei h){if(h == 0) h = 1;glViewport(0, 0, w, h);glMatrixMode(GL_PROJECTION);glLoadIdentity();if(w<=h)gluOrtho2D(0.0, 5.0, 0.0, 6.0*(GLfloat)h/(GLfloat)w);elsegluOrtho2D(0.0, 5.0*(GLfloat)w/(GLfloat)h, 0.0, 6.0);glMatrixMode(GL_MODELVIEW);glLoadIdentity();}void Displayt(void){glClear(GL_COLOR_BUFFER_BIT);glCallList(lineList);glFlush();}void Displayw(void){glClear(GL_COLOR_BUFFER_BIT);glEnable(GL_LINE_SMOOTH); //使用反走样glEnable (GL_BLEND); //启用混合函数glBlendFunc(GL_SRC_ALPHA,GL_ONE_MINUS_SRC_ALPHA); //指定混合函数glCallList(lineList);glFlush();}void main(void){glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB);glutInitWindowSize(300, 300);glutCreateWindow("原始图形");glutDisplayFunc(Displayt);glutReshapeFunc(ChangeSize);Initial();glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB);glutInitWindowPosition(300, 300);glutInitWindowSize(300, 300);glutCreateWindow("反走样图形");glutDisplayFunc(Displayw);glutReshapeFunc(ChangeSize);Initial();glutMainLoop();}六、心得体会在光栅图形显示器上绘制非水平且非垂直的直线或多边形边界时，或多或少会呈现锯齿状或台阶状外观。

OpenGL图形编程入门

一、OpenGL与3D图形世界1.1、OpenGL使人们进入三维图形世界我们生活在一个充满三维物体的三维世界中，为了使计算机能精确地再现这些物体，我们必须能在三维空间描绘这些物体。

我们又生活在一个充满信息的世界中，能否尽快地理解并运用这些信息将直接影响事业的成败，所以我们需要用一种最直接的形式来表示这些信息。

最近几年计算机图形学的发展使得三维表现技术得以形成，这些三维表现技术使我们能够再现三维世界中的物体，能够用三维形体来表示复杂的信息，这种技术就是可视化（Visualization）技术。

可视化技术使人能够在三维图形世界中直接对具有形体的信息进行操作，和计算机直接交流。

这种技术已经把人和机器的力量以一种直觉而自然的方式加以统一，这种革命性的变化无疑将极大地提高人们的工作效率。

可视化技术赋予人们一种仿真的、三维的并且具有实时交互的能力，这样人们可以在三维图形世界中用以前不可想象的手段来获取信息或发挥自己创造性的思维。

机械工程师可以从二维平面图中得以解放直接进入三维世界，从而很快得到自己设计的三维机械零件模型。

医生可以从病人的三维扫描图象分析病人的病灶。

军事指挥员可以面对用三维图形技术生成的战场地形，指挥具有真实感的三维飞机、军舰、坦克向目标开进并分析战斗方案的效果。

更令人惊奇的是目前正在发展的虚拟现实技术，它能使人们进入一个三维的、多媒体的虚拟世界，人们可以游历远古时代的城堡,也可以遨游浩翰的太空。

所有这些都依赖于计算机图形学、计算机可视化技术的发展。

人们对计算机可视化技术的研究已经历了一个很长的历程，而且形成了许多可视化工具，其中SGI公司推出的GL三维图形库表现突出，易于使用而且功能强大。

利用GL开发出来的三维应用软件颇受许多专业技术人员的喜爱，这些三维应用软件已涉及建筑、产品设计、医学、地球科学、流体力学等领域。

随着计算机技术的继续发展，GL已经进一步发展成为OpenGL，OpenGL已被认为是高性能图形和交互式视景处理的标准，目前包括ATT公司UNIX软件实验室、IBM公司、DEC公司、SUN公司、HP公司、Microsoft公司和SGI公司在内的几家在计算机市场占领导地位的大公司都采用了OpenGL图形标准。

opengl算法学习---图形几何变换

opengl算法学习---图形⼏何变换图形⼏何变换图形变换是计算机图形学中的⼀个重要内容。

通过对简单图形进⾏多种变换和组合，可以形成⼀个复杂图形，这些操作也⽤于将世界坐标系中的场景描述转换为输出设备上的观察显⽰中。

应⽤于对象⼏何描述并改变它的位置、⽅向或⼤⼩等⼏何信息的操作称为⼏何变换（Geometric Transformation）。

这种变换⼀般维持图形的拓扑关系（构成规则）不变，只改变图形的⼏何关系（⼤⼩、形状及相对位置），主要包括平移、放缩、旋转及投影等操作。

平移变换\[P=\begin{bmatrix} x \\ y \end{bmatrix} {P}'=\begin{bmatrix} {x}' \\ {y}' \end{bmatrix} T=\begin{bmatrix} t_{x} \\ t_{y} \end{bmatrix}\]\[{P}'=P+T \]通过齐次坐标变换矩阵表⽰\[{P}'=\begin{bmatrix}{x}'\\ {y}' \\ 1 \end{bmatrix} =\begin{bmatrix}1 & 0 & t_{x}\\ 0 & 1 & t_{y} \\ 0 & 0& 1 \end{bmatrix}\cdot\begin{bmatrix}x\\ y \\ 1 \end{bmatrix}= T(t_{x},t_{y})\cdot P \]绕坐标原点的旋转变换旋转⾓定向：逆时针为正，顺时针为负\[cos(\alpha + \theta )= cos(\alpha)cos(\theta) - sin(\alpha)sin(\theta) \]\[sin(\alpha + \theta )= sin(\alpha)cos(\theta) + cos(\alpha)sin(\theta) \]\[OA=\begin{bmatrix} rcos(\alpha) \\ rsin(\alpha) \end{bmatrix} OB=\begin{bmatrix} rcos(\alpha + \theta ) \\ rsin(\alpha + \theta ) \end{bmatrix} T=\begin{bmatrix} cos\theta & -sin\theta \\ sin\theta & cos\theta \end{bmatrix}\]\[OB=OA \cdot T \]通过齐次坐标变换矩阵表⽰\[{P}'=\begin{bmatrix}{x}'\\ {y}' \\ 1 \end{bmatrix} =\begin{bmatrix}cos \theta & -sin \theta & 0\\ sin \theta & cos \theta & 0 \\ 0 & 0& 1\end{bmatrix}\cdot\begin{bmatrix}x\\ y \\ 1 \end{bmatrix}= R(\theta) \cdot P \]以坐标原点为基准点的缩放变换\[{x}'=x \cdot s_{x} \]\[{y}'=y \cdot s_{y} \]\[{P}'=\begin{bmatrix}{x}'\\ {y}' \end{bmatrix} =\begin{bmatrix}s_{x} & 0\\ 0 & s_{y} \end{bmatrix}\cdot\begin{bmatrix}x\\ y \end{bmatrix}= s \cdot P\]通过齐次坐标变换矩阵表⽰\[{x}'=x \cdot s_{x} \]\[{y}'=y \cdot s_{y} \]\[{P}'=\begin{bmatrix}{x}'\\ {y}' \\ 1 \end{bmatrix} =\begin{bmatrix} s_{x} & 0 & 0\\ 0 & s_{y} & 0 \\ 0 & 0& 1 \end{bmatrix}\cdot\begin{bmatrix}x\\ y \\ 1 \end{bmatrix}= S(S_{x},s_{y}) \cdot P \]反射变换产⽣对象镜像的变换称为反射（reflection），变换通过将对象绕反射轴旋转180°来⽣成反射镜像1 相对于x轴的反射\[ \begin{bmatrix} {x}' \\ {y}' \end{bmatrix} =\begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \end{bmatrix} \]2 相对于y轴的反射\[ \begin{bmatrix} {x}' \\ {y}' \end{bmatrix}= \begin{bmatrix} -1 & 0 \\ 0 & 1 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \end{bmatrix} \]3 相对于坐标原点的反射\[ \begin{bmatrix} {x}' \\ {y}' \end{bmatrix}= \begin{bmatrix} -1 & 0 \\ 0 & -1 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \end{bmatrix} \]通过齐次坐标变换矩阵表⽰\[{P}'=\begin{bmatrix}{x}'\\ {y}' \\ 1 \end{bmatrix} =\begin{bmatrix} a & b & 0\\ c & d & 0 \\ 0 & 0& 1 \end{bmatrix} \cdot \begin{bmatrix}x\\ y \\ 1 \end{bmatrix} =R(a,b,c,d) \cdot P \]4 相对于任意点的反射\[{P}'=\begin{bmatrix}{x}'\\ {y}' \\ 1 \end{bmatrix} =\begin{bmatrix} -1 & 0 & 2u\\ 0 & -1 & 2v \\ 0 & 0& 1 \end{bmatrix} \cdot \begin{bmatrix}x\\ y \\ 1 \end{bmatrix} =T \cdot P \]5 关于对⾓线 y= x 的反射\[ \begin{bmatrix} {x}' \\ {y}' \end{bmatrix}= \begin{bmatrix} 0 & 1 \\ 1 & 0 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \end{bmatrix} \]6 关于对⾓线 y= -x 的反射\[ \begin{bmatrix} {x}' \\ {y}' \end{bmatrix}= \begin{bmatrix} 0 & -1 \\ -1 & 0 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \end{bmatrix} \]7 相对于任意直线 y=mx+b 的反射\[p'= \begin{bmatrix} x'\\ y' \\ 1 \end{bmatrix} = \frac{1}{1+m^{2}} \begin{bmatrix} 1-m^{2} & 2m & -2mb\\ 2m & m^{2}-1 & 2b\\ 0 & 0 & 1+m^{2} \end{bmatrix} \cdot \begin{bmatrix} x\\ y \\ 1 \end{bmatrix} =T\cdot P \]错切变换错切（shear）是⼀种使对象形状发⽣变化的变换，经过错切的对象好像是由相互滑动的内部夹层组成相对于x轴的x⽅向错切由下列变换产⽣\[ \begin{bmatrix} {x}' \\ {y}' \end{bmatrix} =\begin{bmatrix} 1 & sh_{x} \\ 0 & 1 \end{bmatrix} \cdot \begin{bmatrix} x \\ y \end{bmatrix} \]该变换对应的坐标转换为\[{x}'=x+sh_{x} \cdot y \]\[{y}'=y \]通过齐次坐标变换矩阵表⽰相对于线\(y=y_{ref}\)的x⽅向错切\[ \begin{bmatrix}{x}'\\ {y}' \\ 1 \end{bmatrix} =\begin{bmatrix} 1 & sh_{x} & -sh_{x} \cdot y_{ref} \\ 0 & 1 & 0 \\ 0 & 0& 1 \end{bmatrix} \cdot\begin{bmatrix}x\\ y \\ 1 \end{bmatrix} \]相对于线\(x=x_{ref}\)的y⽅向错切\[ \begin{bmatrix}{x}'\\ {y}' \\ 1 \end{bmatrix} =\begin{bmatrix} 1 & 0 & 0 \\ sh_{y} & 1 & -sh_{y} \cdot x_{ref}\\ 0 & 0& 1 \end{bmatrix} \cdot\begin{bmatrix}x\\ y \\ 1 \end{bmatrix} \]逆变换通过齐次坐标变换矩阵表⽰平移逆变换\[T^{-1} =\begin{bmatrix} 1 & 0 & -t_{x} \\ 0 & 1 & -t_{y} \\ 0 & 0& 1 \end{bmatrix} \]旋转逆变换\[R^{-1} =\begin{bmatrix} cos \theta & -sin \theta & 0 \\ sin \theta & cos \theta & 0 \\ 0 & 0& 1 \end{bmatrix} \]缩放逆变换\[S^{-1} =\begin{bmatrix} \frac{1}{s_{x}} & 0 & 0 \\ 0 & \frac{1}{s_{y}} & 0 \\ 0 & 0& 1 \end{bmatrix} \]⼆维复合变换利⽤矩阵表达式，可以通过计算单个变换的矩阵乘积，将任意的变换序列组成复合变换矩阵。

OpenGL基础3

24/38
三角形带的绘制
三角形带的绘制
glBegin(GL_TRIANGLE_STRIP); glVertex3f(-0.3, 0.0, 0.0); glVertex3f(-0.2, 0.5, 0.0); glVertex3f(-0.1, 0.0, 0.0); glVertex3f(0.0, 0.5, 0.0); glVertex3f(0.1, 0.0, 0.0); glVertex3f(0.2, 0.5, 0.0); glEnd();
13/38
基本图元的绘制
void glEnd(void); 功能：
结束绘制图元
参数：无返回值：无备注：无
14/38
基本图元的绘制
void glVertex3f(GLfloat x, GLfloat y, GLfloat z); 功能：
设置顶点坐标
参数：
16/38
点的绘制
void glPointSize(GLfloat size); 功能
设置点的大小
参数：
size:指定点的大小，以像素为单位
返回值：无备注：
size的大小不应小于1.0 即点的大小不应小于1个像素
17/38
例：点的绘制
glPointSize(10.0); glBegin(GL_POINTS); glVertex3f(-0.5, 0.0, 0.0); glVertex3f(0.0, 0.5, 0.0); glVertex3f(0.5, 0.0, 0.0); glEnd();
设置清屏颜色 (glClearColor) 设置清除缓存 (glClear)
缓存种类
颜色缓存深度缓存累积缓存（可以实现阴影、跟随等特效）模板缓存

实验3 OpenGL几何变换

实验3OpenGL几何变换1.实验目的理解并掌握O penGL二维平移、旋转、缩放变换的方法。

2.实验内容(1)阅读实验原理,运行示范实验代码,掌握0penGL程序平移、旋转、缩放变换的方法。

(2)根据示范代码,完成实验作业。

3.实验原理(1)OpenGL下的几何变换在OpenGL的核心库中,每一种几何变换都有一个独立的函数,所有变换都在三维空间中定义。

平移矩阵构造函数为glTranslate<f,d>(t x,ty,tz),作用是把当前矩阵和一一个表示移动物体的矩阵相乘。

t x、 ty、 tz指定这个移动物体的矩阵,它们可以是任意的实数值,后缀为f (单精度浮点fl oat)或d(双精度浮点double),对于二维应用来说, tz=0.0。

旋转矩阵构造函数为glRotate<f,d>(theta, vx, vy, vz),作用是把当前矩阵和一个表示旋转物体的矩阵相乘。

theta, vx, vy, vz指定这个旋转物体的矩阵,物体将围绕(0,0,0)到(x,y,z) 的直线以逆时针旋转, 参数theta表示旋转的角度.向量 v=(v x,vy,vz)的分量可以是任意的实数值,该向量用于定义通过坐标原点的旋转轴的方向,后缀为 f(单精度浮点f l oat)或d (双精度浮点double),对于二维旋转来说, vx=0.0, vy=0.0, vz=1.0。

缩放矩阵构造函数为glScale<f,d>(sx, sy, sz),作用是把当前矩阵和一个表示缩放物体的矩阵相乘。

sx, sy, sz指定这个缩放物体的矩阵,分别表示在x, y, z方向上的缩放比例, 它们可以是任意的实数值,当缩放参数为负值时,该函数为反射矩阵,缩放相对于原点进行,后缀为 f(单精度浮点fl oat)或d(双精度浮点double)。

注意这里都是说“把当前矩阵和一个表示移动<旋转, 缩放>物体的矩阵相乘”, 而不是直接说“这个函数就是旋转”或者“这个函数就是移动”,这是有原因的, 马上就会讲到。

实验1__OpenGL基本图形绘制[整理版]

实验一OpenGL基本图形绘制一、实验目的和要求：1. 了解VC++环境下，OpenGL图形绘制的程序结构；2. 通过编程实现简单二维图形的绘制；3. 掌握理解简单的OpenGL程序结构；掌握OpenGL提供的基本图形函数，尤其是生成点、线、面的函数4. 掌握图形显示原理。

二、实验内容：1、OpenGL在VC++下的安装和配置2、读懂给定的示例程序，使用Visual C++ 6.0和OpenGL编写几个简单图形的绘制程序。

3、建议有能力的学生进一步学习OpenGL的复杂功能创建效果更好的三维图形；三、实验步骤：1、初步了解OpenGL的功能以及语法特点；2、下载glut包，复制 glut32.dll到winnt/system32文件夹下，复制glut32.lib到vc98/lib文件夹下，复制glut.h到vc98/include/gl文件夹下；3、创建VC工程：选择菜单File中的New选项，弹出一个分页的对话框，选中页Projects中的Win32 Console Application项，然后填入你自己的Project name，如Test，回车即可。

VC为你创建一个工作区（WorkSpace），你的项目Test就放在这个工作区里；4、为项目添加文件：为了使用OpenGL，我们需要在项目中加入三个相关的Lib文件：glu32.lib、glut32.lib、opengl32.lib，这三个文件位于VC安装目录下的lib目录（如c:\program files\ devstudio\vc\lib）中。

选中菜单Project->Add ToProject->Files项（或用鼠标右键），把这三个文件加入项目，在FileView中会有显示。

这三个文件请务必加入，否则编译时会出错。

或者将这三个文件名添加到Project->Setting->Link-> Object /library Modules 即可。

opengl学习（三）----绘制简单图形（一）

opengl学习（三）----绘制简单图形（⼀）今天说⼀说⼏种简单的图元。

所有的⼏何图元都是根据它们的顶点来描绘的。

⽽顶点就是它们在屏幕上的坐标位置。

我喜欢把这⼏个简单的图元称为点线⾯。

点，可以看到⼀个顶点；线，就是两个顶点指定的⼀条有限长度的线段；⾯，其实更准确讲是⼀个凸多边形。

opengl⾥所讲的多边形是内部⽤颜⾊填充的，视觉上称为⾯我个⼈认为是更贴近的。

当然，多边形也是由指定的顶点组成的。

需要注意的是，要想被opengl按照设计被绘制必须正确的认识到，所谓的多边形是顶点都处于⼀个平⾯上，凸多边形。

凸多边形不能理解的，请问度娘。

来看⼀个例⼦：C++代码1. glBegin(GL_POLYGON);2. glVertex2f(0.0, 0.0);3. glVertex2f(0.0, 3.0);4. glVertex2f(4.0, 3.0);5. glVertex2f(6.0, 1.5);6. glVertex2f(4.0, 0.0);7. glEnd();先不去关⼼代码本⾝，这段代码最终的结果是要指定5个顶点绘制⼀个凸五边形。

注意，不是5条线段⽽是⼀个凸五边形的平⾯。

不管是点线⾯的哪⼀种，都是需要指定⼀组顶点的。

如何判定顶点指定的开始和结束就是glBegin和glEnd的⼯作。

引⽤void glBegin(Glenum mode);标志着⼀个顶点数据列表的开始，它描述了⼀个⼏何图元。

mode参数指定了图元的类型。

void glEnd(void);标志着⼀个顶点数据列表的结束。

mode设置的不同，代表着将要绘制的图元也不同。

下⾯这个表就是图元的名称和含义：值含义GL_POINTS 单个的点GL_LINES ⼀对顶点被解释为⼀条直线GL_LINE_STRIP ⼀系列的连接直线GL_LINE_LOOP 和上⾯相同，但第⼀个顶点和最后⼀个顶点彼此相连GL_TRIANGLES 3个顶点被解释为⼀个三⾓形GL_TRIANGLES_STRIP 三⾓形的连接串GL_TRIANGLES_FAN 连接成扇形的三⾓形系列GL_QUADS 4个顶点被解释为⼀个四边形GL_QUADS_STRIP 四边形的连接串GL_POLYGON 简单的凸多边形的边界试想着，如果将glBegin(GL_POLYGON)修改为glBegin(GL_POINTS)，绘制出来的将是什么图形呢? 哈哈，那就是5个点⽽已么。

3.4 OpenGL基本几何图形的绘制-08

void glBegin(Glenum mode); 此函数标志描述一个几何图元的顶点列表的开始。此函数标志描述一个几何图元的顶点列表的开始。图元的类型来决定。由mode来决定。共有来决定 GL_POINTS,GL_LINES,GL_LINE_STRIP等十种图元等十种图元 void glEnd(void); 此函数标志着顶点列表的结束。此函数标志着顶点列表的结束。
Pointjx.exe
2006
4
3.4.2 3.4.2 线的绘制
线属性
void glLineWidth(GLfloat width); 以象素为单位设置线绘制的宽度。以象素为单位设置线绘制的宽度。 void glLineStipple(GLint factor,GLushort pattern); 指定点画模式（线型）。指定点画模式（线型）。指定线型模式中每位的乘数。factor的值在的值在[1,255] factor 指定线型模式中每位的乘数。factor的值在[1,255] 之间，缺省值为1 之间，缺省值为1。 16位整数指定位模式位为1 位整数指定位模式。指定要绘； pattern 用16位整数指定位模式。位为1时，指定要绘；位指定不绘。缺省时，全部为1 位模式从低位开始。为0时，指定不绘。缺省时，全部为1。位模式从低位开始。
2006
3
3.4.1 点的绘制( 3.4.1 点的绘制(续) 点的绘制：点的绘制：
glBegin(GL_POINTS); glVertex3f(0.0,0.0,0.0); glVertex3f(5.0,5.0,5.0); glEnd(); 在绘制一个点时，点的大小的默认值是一个像素。在绘制一个点时，点的大小的默认值是一个像素。可以用函数glPointSize()来对点的大小进行修改。函数如下：来对点的大小进行修改。函数来对点的大小进行修改函数如下： void glPointSize(GLfloat size); 该命令以像素为单位设置绘制点的大小。该命令以像素为单位设置绘制点的大小。

OpenGL入门学习——第三课 绘制几何图形的一些细节问题
