冷库安装用冷风机好还是排管好
制冷设备原理详解
图解蒸发器与冷凝器换热过程的目的是转换热量,蒸发器与冷凝器的制冷循环的两个必不可少的换热设备,它们工作性能的好坏,直接影响整个制冷循环的工作效率。
1.蒸发器按照冷却流体的不同,蒸发器分为冷却液体和冷却空气两大类。
(1)冷却液体载冷剂蒸发器又称为间接冷却式蒸发器,简称液体蒸发器,常用的液体载泠剂有水和盐水。
在标准大气压下,盐水的凝固点在0℃以下,比水的凝固点(0℃)低,如Nacl(氯化钠)溶液的浓度为13%时,其凝固点为-10℃;而水的比热比盐水大。
所以水可冷却到0℃,适用于空调系统;盐水可冷却到-10~20℃,广泛应用于冷冻食品和制冰等。
这类蒸发器的主要工作特征:先由制冷剂在蒸发器吸热蒸发,将液体载冷剂冷却,再由液泵将低温液体载冷剂送往冷间降温。
(2)冷却空气载冷剂蒸发器又称直接冷却式蒸发器,制冷剂在管内吸热蒸发而把管外空气的温度降低。
按空气流动的原因,它可分为自然对流式和强迫对流式两种。
·自然对流式冷却空气的蒸发器又称排管,这类蒸发器主要应用于冷库中。
制冷剂在排管内流动吸收周围空气的热量汽化,依靠空气的热压作用自然对流,使库内空气冷却,并维持库内低温状态。
·强迫对流式冷却空气的蒸发器这种蒸发器应用于小型空调系统中,如房间空调器等。
它由几排胀接上纯铝质翅片的盘管组成。
胀接翅片的目的是增加传热面积,加强空气的扰动性,提高蒸发器的传热效率。
铝翅片一般经过阳极化处理,以提高其抗腐蚀性能。
翅片厚度通常为0.12~0.20mm,片距1.5~2.5mm,套片管管径Ф8~Ф16mm。
翅片管换热器的型式主要有三种型式,即L型、平直型、和V型。
V型蒸发器的结构:翅片有平、波纹、冲缝翅片三种。
平翅片虽然加工容易,但刚性差、传热性能不好,现已逐渐淘汰,波纹翅片与平翅片相比,刚性好,传热面积增加,且空气流过波纹翅片时,增加了扰动和搅拌效应,因此传热效率提高1/5左右;而冲逢翅片会使通过翅片的空气在槽缝中窜来窜去,因此其扰动和搅拌性能比波纹管还好,使传热效率比波纹片高1/3,但冲缝翅片空气阻力大,容易积尘结垢,反而可能使空调器的制冷量急剧下降。
排管冷库优点解说
排管冷库优点解说
排管冷库是指采用排管作为冷库蒸发器的冷库。
我国常见的排管冷库大致可以分为2大类,一类是传统的钢管排管冷库,这类冷库蒸发器的排管是采用无缝钢管作为冷库蒸发器。
另一类是采用铝合金排管作为冷库蒸发器,这类冷库由于具有众多优点目前被市场广泛运行。
排管冷库优点:
1、排管冷库运行时不需要冷库冷风机,节约了风机运转的耗电量。
2、排管冷库具有较大的蓄热能力,冷库断电后保温时间更长。
3、排管冷库无需融霜装置,节约了融霜所需电能。
4、排管冷库无运动部件,无需维护保养。
5、排管冷库运行干耗小,大大提高了食品储藏品质。
以上和顺制冷小编为您介绍了这么多,不知道您了解多少,如果您还有其他疑问欢迎致电和顺制冷!和顺制冷作为冷库行业的知名品牌,一直专注于制冷领域。
凭借在制冷领域的专业水平和成熟技术,在行业迅速崛起。
希望与业界各方一起努力,为中国的冷库行业发展做出贡献。
冷库工程排水布置
冷库安装工程排水设置在冷库运转时,冷库制冷系统蒸发器会产生冷凝水、或者冷库结霜后除霜操作、机组关闭后冰霜自融产生水。
如果不及时把水排走,会对冷库的正常使用产生影响的。
所以,在冷库安装工程中,排水系统安装是很重要的。
冷库排水系统主要是用于制冷机组排水和库房内排水。
库房内、冷却间、低温穿堂、地面架空层、多层冷库等排水可以通过地漏、出水管等排水,不排水时、要用保温材料把地漏等与外部连通处封闭,避免冷量泄漏。
制冷机组排水主要是用于冷风机、冷凝器等除霜处理排水。
这部分排水管可直接连接设备出水口,向库外排水。
由于排水系统排出的不仅仅是水,还有部分冰块,所以排水管粗细要适中。
根据冷库的结构和设备安装位置不同,排水管排放也不同,排水管排放可参照《建筑给水排水设计规范》(GB 50015—2003)。
排水系统或排水管与冷库外部连接处要密封,确保不会造成冷量泄漏。
可在排水管上安设U型管,U型管可以让排水流畅、避免冷量泄漏。
排水系统出水不能与其他设施排水、排污系统直接相连。
排水系统要注意防备昆虫、老鼠的破坏,要避免受到腐蚀、阳光直射的破坏。
冷库的排水:冷库库内的排水利用排水管排出。
会经常有水排出,所以要让排水管流畅,要将排水导向能够顺畅流通的地方。
排水管上一定要安设U型管,安设U型管可防止冷气泄漏,昆虫,老鼠的入侵。
排水管上不安设U型管,有时还会导致机组受到腐蚀。
冷库设计中的排水要求冷却间和制冷压缩机房的地面应设地漏,地漏水封高度不应小于50mm。
电梯井、地磅坑等易于集水处应有排水及防止水流倒灌设施。
冷库建筑的地下室、地面架空层应设排水措施。
冷风机水盘排水、蒸发式冷凝器排水、贮存食品或饮料的冷藏库房的地面排水不得与污废水管道系统直接连接,应采取间接排水的方式。
多层冷库中各层冲(融)霜水排水,应在排人冲(融)霜排水主立管前设水封装置。
不同温度冷间的冲(融)霜排水管,应在接人冲(融)霜排水干管前设水封装置。
冷风机采用热氨融霜或电融霜时,融霜排水可直接排放。

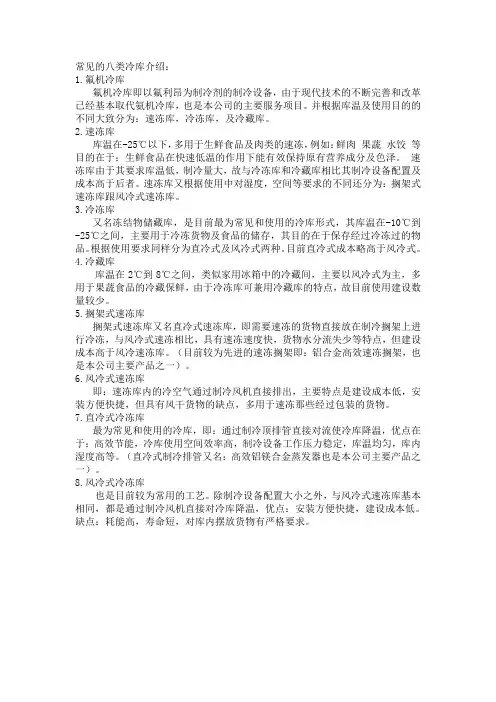

冷库制冷方式对比
常见的八类冷库介绍:1.氟机冷库氟机冷库即以氟利昂为制冷剂的制冷设备,由于现代技术的不断完善和改革已经基本取代氨机冷库,也是本公司的主要服务项目。
并根据库温及使用目的的不同大致分为:速冻库,冷冻库,及冷藏库。
2.速冻库库温在-25℃以下,多用于生鲜食品及肉类的速冻,例如:鲜肉果蔬水饺等目的在于:生鲜食品在快速低温的作用下能有效保持原有营养成分及色泽。
速冻库由于其要求库温低,制冷量大,故与冷冻库和冷藏库相比其制冷设备配置及成本高于后者。
速冻库又根据使用中对湿度,空间等要求的不同还分为:搁架式速冻库跟风冷式速冻库。
3.冷冻库又名冻结物储藏库,是目前最为常见和使用的冷库形式,其库温在-10℃到-25℃之间,主要用于冷冻货物及食品的储存,其目的在于保存经过冷冻过的物品。
根据使用要求同样分为直冷式及风冷式两种。
目前直冷式成本略高于风冷式。
4.冷藏库库温在2℃到8℃之间,类似家用冰箱中的冷藏间,主要以风冷式为主,多用于果蔬食品的冷藏保鲜,由于冷冻库可兼用冷藏库的特点,故目前使用建设数量较少。
5.搁架式速冻库搁架式速冻库又名直冷式速冻库,即需要速冻的货物直接放在制冷搁架上进行冷冻,与风冷式速冻相比,具有速冻速度快,货物水分流失少等特点,但建设成本高于风冷速冻库。
(目前较为先进的速冻搁架即:铝合金高效速冻搁架,也是本公司主要产品之一)。
6.风冷式速冻库即:速冻库内的冷空气通过制冷风机直接排出,主要特点是建设成本低,安装方便快捷,但具有风干货物的缺点,多用于速冻那些经过包装的货物。
7.直冷式冷冻库最为常见和使用的冷库,即:通过制冷顶排管直接对流使冷库降温,优点在于:高效节能,冷库使用空间效率高,制冷设备工作压力稳定,库温均匀,库内湿度高等。
(直冷式制冷排管又名:高效铝镁合金蒸发器也是本公司主要产品之一)。
8.风冷式冷冻库也是目前较为常用的工艺。
除制冷设备配置大小之外,与风冷式速冻库基本相同,都是通过制冷风机直接对冷库降温,优点:安装方便快捷,建设成本低。

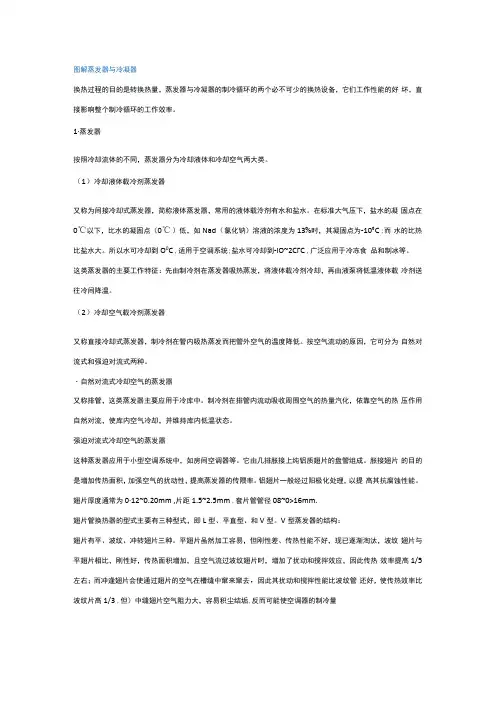

制冷设备原理详解
图解蒸发器与冷凝器换热过程的目的是转换热量,蒸发器与冷凝器的制冷循环的两个必不可少的换热设备,它们工作性能的好坏,直接影响整个制冷循环的工作效率。
1∙蒸发器按照冷却流体的不同,蒸发器分为冷却液体和冷却空气两大类。
(1)冷却液体载冷剂蒸发器又称为间接冷却式蒸发器,简称液体蒸发器,常用的液体载泠剂有水和盐水。
在标准大气压下,盐水的凝固点在0℃以下,比水的凝固点(0℃)低,如Nad(氯化钠)溶液的浓度为13%时,其凝固点为-10°C ;而水的比热比盐水大。
所以水可冷却到O0C ,适用于空调系统;盐水可冷却到-IO~2CΓC ,广泛应用于冷冻食品和制冰等。
这类蒸发器的主要工作特征:先由制冷剂在蒸发器吸热蒸发,将液体载冷剂冷却,再由液泵将低温液体载冷剂送往冷间降温。
(2)冷却空气载冷剂蒸发器又称直接冷却式蒸发器,制冷剂在管内吸热蒸发而把管外空气的温度降低。
按空气流动的原因,它可分为自然对流式和强迫对流式两种。
・自然对流式冷却空气的蒸发器又称排管,这类蒸发器主要应用于冷库中。
制冷剂在排管内流动吸收周围空气的热量汽化,依靠空气的热压作用自然对流,使库内空气冷却,并维持库内低温状态。
强迫对流式冷却空气的蒸发器这种蒸发器应用于小型空调系统中,如房间空调器等。
它由几排胀接上纯铝质翅片的盘管组成。
胀接翅片的目的是增加传热面积,加强空气的扰动性,提高蒸发器的传隈率。
铝翅片一般经过阳极化处理,以提高其抗腐蚀性能。
翅片厚度通常为0∙12~0.20mm ,片距1.5~2.5mm ,套片管管径08~0>16mm.翅片管换热器的型式主要有三种型式,即L型、平直型、和V型。
V型蒸发器的结构:翅片有平、波纹、冲转翅片三种。
平翅片虽然加工容易,但刚性差、传热性能不好,现已逐渐淘汰,波纹翅片与平翅片相比,刚性好,传热面积增加,且空气流过波纹翅片时,增加了扰动和搅拌效应,因此传热效率提高1/5左右;而冲逢翅片会使通过翅片的空气在槽缝中窜来窜去,因此其扰动和搅拌性能比波纹管还好,使传热效率比波纹片高1/3 ,但)中缝翅片空气阻力大,容易积尘结垢,反而可能使空调器的制冷量为了提高蒸发器在制冷剂侧的传热系数,在国际上大力推广和应用强化制冷剂管内蒸发和冷凝的内螺纹管代替光管,即在管内表面上加工出许多微细的螺旋槽,与光管相比,可提高传热系数1.5~2.0倍,而其管内的压力损失与光管差不多。
冷库排管的特点
冷库排管(盘管)导热能力好:铝合金具有优良的导热能力,制冷剂的蒸发温度和铝排外表面温差会减小,蒸发温度会增高,压缩机的能效比增加,能耗减少;山东北斗制冷技能型铝排管广泛应用于低温冷藏库中,制冷剂在冷却排管内流动并蒸发,管外作为传热介质的被冷却空气作自然对流。
冷却排管最大的优点是结构简单,便于制作,对库房内贮存的非包装食品造成的干耗较少。
但排管的传热系数较低,且融霜时操作困难,不利于实现自动化。
对于氨直接冷却系统用无缝钢管焊制,采用光管或绕制翅片管;对于氟利昂系统,大都采用绕片或套片式铜管翅片管组。
冷库安装要求及常见注意事项
冷库相对而言,属于低温冷冻设备,从而对安裝的工艺以及规定,非常的关键,不可有一丝粗心大意和松懈,否则不仅会导致许多问题,在后期还会增加故障的频率,进而提高成本,所以下面为大家整理了以下有关安装要求及注意事项,以供大家参考。
第一,冷库应在稳定、地理位置优越的地区建造;第二,安裝库板组拼时要确保密闭性;第三,对冷库的分间进行合理的设计;第四,冷库为防止溫度过高,导致制冷机实际效果差,应建立在室内,如在室外,应增加挡阳板;第五,由于电线经长期性日晒雨淋容易导致意外事故,所以应避免置于室外;第六,安装完毕后,进行温度调节。
冷库安装步骤1、库板的安装:在库板之间用锁钩和密封剂固定,使库板平整,没有中空,在安装后,并调整上部和下部之间的平整度。
2、冷风机的安装要求:冷凝机组的安裝位置应在气体循环系统优良的位置,同时与存储板保持一定的距离,该距离通常大于空气冷却器的厚度。
例如,厚度为0.5m,那么两者间的距离必须超过0.5m。
3、在安装制冷机组以前,应对安装制冷机组进行选择。
一般来说,小型冷库装全封闭式制冷机组,而大中型冷库装封闭式制冷机组。
同时要使机组颜色统一,型号规格安裝一致。
4、管道安装:管道直径须满足冷库的设计和使用要求,并与各设备保持一定的安全距离。
安装位置也需要根据现场实际情况进行调整。
5、电控制系统安装:在各个连接点处须进行标记,以方便日后维修、检测,电线须用绑线进行固定,并做好防潮工作,以防止电线进水导致短路。
6、冷库调试:冷库调试时,须确认电源电压是否正常。
因为在很多情况下,用户要求维修时,都是因为电压不稳定,而无法正常启动。
然后检查设备的开闭情况,将制冷剂注入储液罐,然后运行压缩机。
检查压缩机是否正常,三箱电源工作是否顺畅。
达到设定温度后,再检查各部件的运行情况。
如一切正常后,调试工作完成,冷库工程公司将调试单交给用户确认。
以上就是整理有关冷库安装的一些相关资料,希望能给大家带来一些帮助。
冻库冷风机的工作原理
冻库冷风机的工作原理
冻库冷风机是一种用于冷库或冷冻库的空调设备,其工作原理如下:
1. 循环系统:冷风机采用闭式循环系统,通过循环泵将制冷剂送往冷库内的蒸发器。
2. 压缩机:制冷剂在蒸发器内被蒸发成低温的蒸汽后,经过压缩机被压缩成高温高压的气体。
3. 冷凝器:高温高压的气体通过冷凝器,通过散热的方式将制冷剂冷却成高压冷凝液。
4. 膨胀阀:高压冷凝液经过膨胀阀时,压力降低,从而使制冷剂进一步降温。
5. 蒸发器:制冷剂通过蒸发器时,吸收冷库内的热量,并将其转化为低温的低压蒸汽。
6. 风扇:冷风机通过一个或多个风扇将低温低压的蒸汽吹入冷库内部,形成对流循环,降低冷库内的温度。
通过上述过程,冻库冷风机能够不断循环制冷剂,并利用压缩、冷凝、膨胀和蒸发等过程,将热量从冷库内转移到外部,从而降低冷库内的温度,实现冷却作用。
冷风机与铝排库优缺点及安装示意图
冷风机与铝排库优缺点及安装示意图冷库蒸发器是冷库等制冷设备使用的蒸发器,它的原理是低温低压的液态制冷剂在蒸发器传热壁的一侧气化吸热,从而使传热壁另一侧的介质被冷却,被冷却的介质通常是水或空气。
冷库蒸发器可分为两大类:第一类:空气做自然对流的蒸发冷库排管,如广泛使用于冷库的墙排管、顶排管,一般是做成立管式、单排蛇管、双排蛇管、双排U 形管或四排U形管式等型式。
第二类:空气被强制流动的冷风机,为了提高传热性能,往往是采取增大传热温差、传热管加肋片或增大空气流速等措施来达到目的。
本文下面来说说,冷风机和排管(本文以铝排做比较)优缺点以及安装示意图。
优点:冷风机主要靠对流换热,施工简便结构紧凑,占用冷库空间小,冷库使用空间受影响小。
对库顶承重没有要求,在装配冷库和在小型的氟利昂冷库中比较常见。
换热效率高,使用材料减少成本降低,空气由风扇强制循环,冷库降温速度较快。
化霜方便易于控制,能实现自动控制,操作方便,容易管理。
市场上一般为铜管铝翅片,承压较高,耐腐蚀性较强,不易泄露。
缺点:由于风扇的强制循环,冷库空气流动较快,冷库内食品容易风干,库存商品干耗大。
而且风扇本身消耗电能,蒸发器也需要经常融霜,多数小中型冷库都是使用电热丝加热容霜,冷风机的这种周期性融霜作业,不仅造成能源的浪费,而且会造成库内温度升高。
冷风机使用注意事项:1、冷库冷风机的背部与冷库保温板的距离最少为300MM,这样有利于冷库内空气循环和方便将来检修。
2、冷库冷风机回气口要设置U型回油弯(视制冷系统而定),方便冷冻油返回冷库压缩机。
3、冷库冷风机的出水管要要设置U型弯形成液封,避免库内外空气流通。
冷库冷风机安装示意图:铝排优缺点与安装示意图优点:铝排优势在于蓄冷能力较风机比较有优势,无需风扇,比较节能。
而且食品干耗少,排管耐压高。
缺点:占据空间较大,一定情况下影响使用面积,主要靠辐射换热,不需要风扇,降温较风机较慢,结霜后化霜周期较长,一般一年两次。
冷库排管、冷风机比较
冷库排管、冷风机比较冷库内部的制冷方式对冷库储存食品的品质有着直接的影响,而制冷方式是由冷库内冷量输出设备决定的,即排管或冷风机。
选用排管做制冷设备的冷库,又称排管库,选用冷风机做制冷设备的冷库,又称冷风库。
以下围绕这两个方面,就排管冷库库、冷风机冷库,进行分析比较,供冷链、食品行业在冷库建设管理人员参考。
排管冷库:按照排管表面是否有翅片,排管可分为光滑排管和翅片排管,其中以光滑排管制冷最为多见。
排管制冷方式在大型的、土建式制冷系统的冷库中最为常见,排管制冷按照排管的布置位置可分为顶排管、墙排管,顶排管是将制冷排管安装在冷库的顶部,这种安装方式由于排管远离地面,不占用存货空间,不易磕碰,使用安全,排管产生的冷气由上而下自然对流,库内温度均匀。
墙排管是将制冷排管安装在冷库墙壁上,与顶排管比较,这种安装方式占用一定的可用空间,在库内叉车移动时容易磕碰造成危险,因此在大型冷库应用的不多,在小型冷库中比较多见。
排管冷库在制冷工作时,位于库内顶部排管周围的空气,首先被排管冷却,这些被冷却的空气体积变小而比重增大,受重力影响自然下降,而位于食品周围的空气温度高于前者,比重小于前者,自然上升,结果在冷库内部形成冷热空气上下自然对流,不禁有利于食品的冷却降温,而且空气流速低,食品风干损耗轻,有利于食品的储存质量。
在管理成本方面,由于排管面积大,排管上有少量结霜对冷库的降温没有明显影响,因此无须频繁融霜,大型冷库通常每年安排1至2次融霜,最好安排在每年夏季来临之前融霜,以利于夏季冷库的降温。
对于冷库货物进出频繁,比如物流及冷链冷库等,排管结霜较多的情况,可以采用人工扫霜,此外青岛成和亚开发了一种冷库排管除霜设备,该设备是一种手动机械除霜设备,可1人操作,整组排管除霜只需几分钟,快捷方便。
这两种形式的除霜过程中,都没有外界热量的输入,冷库温度稳定。
冷风机冷库:冷库内安装冷风机,由于施工简便,所以在装配冷库和在小型的氟利昂冷库中比较常见,这种制冷方式曾一度被认为是排管制冷的替代技术,但经过几年实际应用检验,已经有专家认为应该淘汰冷风机制冷方式,原因主要是:冷风机制冷成本高,库存商品干耗大,品质得不到保障。
冷库如何选择内机
冷库如何选择内机冷风机,排管,做冷库该如何选择内机?冷风机与节能型铝排管都能够作为冷库的内机使用。
山东北斗制冷*生产制冷设备,面对不同类型的冷库会有不同的选择。
我们大部分做的冷库分为好多类,高温库,低温库,超低温库等,那么冷库的内机该如何选择呢?是选择冷风机还是排管?这是个有必要考虑的问题。
一般做高温库,我们都建议用冷风机,安装方便,如果是大型冷库,冷库外高较高时,内机采用排管的话,安装非常不方便,有一定的安全隐患。
冷风机拆装方便,在高温库中比较适用,常见。
低温冷库或者超低温冷库,我们建议用排管,市场上做低温冷库,采用排管做外机的很多。
从长远角度考虑,使用排管,冷库内制冷量均匀,节能省电,但是也有一定的缺点,价格比较高,相对于冷风机来说安装不方便。
一般零下18度或零下25度的低温冷库,使用冷风机是完全可以的,不用担心结霜的问题,但是如果是超低温冷库,还是建议用排管。
当然这也跟冷库业主的预算有紧密联系。
冷库如何选择内机[篇2]做冷库该如何选择内机?选择冷风机还是排管?我们大部分做的冷库分为好多类,高温库,低温库,超低温库等,那么冷库的内机该如何选择呢?是选择冷风机还是排管?这是个有必要考虑的问题。
一般做高温库,我们都建议用冷风机,安装方便,如果是大型冷库,冷库外高较高时,内机采用排管的话,安装非常不方便,有一定的安全隐患。
冷风机拆装方便,在高温库中比较适用,常见。
低温冷库或者超低温冷库,我们建议用排管,市场上做低温冷库,采用排管做外机的很多。
从长远角度考虑,使用排管,冷库内制冷量均匀,节能省电,但是也有一定的缺点,价格比较高,相对于冷风机来说安装不方便。
一般零下18度或零下25度的低温冷库,使用冷风机是完全可以的,不用担心结霜的问题,但是如果是超低温冷库,还是建议用排管。
当然这也跟冷库业主的预算有紧密联系。
如果您这边做冷库,需要对冷库设备正确的选型选品牌,我们可以帮到您。
浩爽制冷设备商城*销售各种中高档品牌冷库制冷设备,制冷配件。
冷库风机安装方案
冷库风机安装方案
背景
冷库作为储存食品材料的场所,需要保持一定的温度和湿度。
为了实现这个目标,需要安装冷库风机来循环空气并控制湿度。
本文将介绍一种适用于小型到中型冷库的风机安装方案。
步骤
步骤一:冷库设计
在冷库设计阶段需要考虑风机数量、大小、位置和风道的设计。
为了最大限度地节约能源,保证冷库内部的结构统一、紧密、坚固,并监测温度和湿度。
步骤二:选择适合的风机
在挑选风机时,应该根据风机的功率和转速以及冷库中的大小和温度差来选择。
一般来说,冷库中应每立方米有4至6次风流更新。
风机的直径应按照冷库的大小和结构定制。
步骤三:安装风机
风机应安装在冷库上部,离地面2.8-4米的高度,以便减少雾凇对风机叶片的磨损。
风机安装时需要固定在墙面或天花板上,并确保其处于平衡状态。
步骤四:安装风道
应该按照风机的大小和冷库所需的空气流量来设计风道。
在合适的位置安装风道,在冷库中实现空气的流动。
风道的材料应采用厚度高、保温性能强的材料,如聚氨酯。
步骤五:实际运行
在安装风机和风道后,需要进行试运行,通过调节风机的转速和方向来确定最佳的通风效果。
在实际运行中应定期维护和清洗冷库,以保证风机和风道的正常工作。
总结
冷库风机对于维护冷库的温度和湿度至关重要。
在安装风机时,应该根据冷库的大小和风道的长度选择适当的风机和风道,并确保其安装牢固。
在实际运行中,应监测冷库的温度和湿度,并定期维护风机和风道,以保证其正常工作。
冷藏库较常用的排管有哪些?
冷藏库较常用的排管有哪些?
冷库常用的排管有哪些?排管有什么特点?
在冷藏库中较常用的排管形式有:盘管式排管、立管式墙排管、集管式顶排管、搁架式排管等。
①盘管式排管适用于重力供液和氨泵上进下出式供液系统,其优点是构造简单、
制作方便、适用性强,缺点是排管入口处管段中形成的气体必须经盘管全长后才能由出口处排出,制冷剂流动阻力大,内表面传热受到影响,所以一般单根盘管不超过50m。
②立管式墙排管适用于重力供液系统的老式排管形式,不适用其他的制冷系统,
所以在氨泵强制循环供液一般不采用这种排管。
③集管式顶排管是冷藏库中应用比较广泛的一种顶排管,适用于重力供液和氨
泵上进下出式供液系统,顶排管结霜比较均匀,制作安装也较方便。
④搁架式排管是集管-盘管式排管的一种变形,一般是由回气和供液集管连接若
干组盘管构成。
在重力供液和氨泵上进下出式供液系统中,氨液由下部供入供液集管,然后流经盘管的各层横管,吸热蒸发后形成气体或气液混合物,经设置于排管上部的回气集管进入回气管道。
搁架式排管的优点是货物装载量大,排管传热系数较高耗电量小和冻结时间较短。
缺点也很明显,排管的液柱作用大,操作劳动量大且繁重,除霜麻烦。
搁架式排管一般设置于冻结间和小型冷藏库。
搁架式排管的层数以偶数为宜,这样进液和回气集管可以位于同一侧,便于安装和操作。
搁架式排管通常使用通风机来提高空气流速,有组织强制通风的搁架排管较之自然对流状况下的搁架式排管约可缩短冻结时间的一半,其中通风机为轴流式风机。
其他类型的排管形式相对较少,不一一介绍。
冷库工程安装要注意的细则
冷库工程安装要注意的细则装配库由库体、库门、吊顶风机、电器部件及辅件等部分组成。
一、库体库体由库底垫板、底板、墙板和顶板组成。
库底垫板辅设在校平后的地坪上,主要作用是调整地坪的水平,通风防潮、防腐锈。
库体的底板及墙板由不同规格的库板拼装而成,库板之间由挂钩连接,板与板接处贴有海绵胶带密封,以防漏冷。
底板由凸边底板、中底板和凹边底板组成。
顶板的组成与底板相似,由凸边顶板、中顶板和凹边顶板组成。
墙板分外墙和库内隔墙两种。
外墙由角板、双凸墙板、凸凹墙板、双凹墙板组成。
角板位于库体的四角处,每个完整的冷库有四个角板。
每一面不安装库门的墙上必有一个双凸墙板,其余为凸凹墙板。
隔墙用于将一个库隔成两个隔间,用于不同的食品储备。
二、吊顶风机膨胀阀已经在风机中装好,现场只需调整温包位置和其过热度。
风机有低温风机(带融霜加热器)和高温风机(自然融霜)两种。
吊顶风机组件包括风机安装板、螺栓、下水加热丝等。
三、电器部件装配式冷库的电气系统是由冷库照明、门防冻加热器、下水防冻加热器、吊顶风机控制和温控系统所组成:冷库照明是由防潮灯、照明开关、〜220/36 变压器所组成:变压器为冷库照明、门防冻加热器、下水防冻加热器提供一个安全、稳定的〜36V电源。
(注:若用户要求冷库照明带指示灯时,照明将采用〜220V照明系统。
)•门防冻加热器、下水防冻加热器:1、门防冻加热器是防止库门在低温下与冷库冻在一起无法打开。
2、下水防冻加热器是防止融霜水在下水管道结冻,使融霜水无法排出。
一般情况下,低温冷库易发生冻结现象,应采用加热丝。
而中温冷库一般不需要。
•吊顶风机1、风机是用来强制热交换的。
一般它是用一个限温开关控制,保证蒸发器降至一定温度开始运行。
同时它又与融霜控制相连锁保证在融霜过程中,风机停止运行。
2、融霜加热器是用除支吊顶风机蒸发器上结的霜,从而提高热交换的效率。
它是由融霜时间控制器控制。
它终止方式是融霜限温开关控制的温度终止方式和融霜时间控制器控制的时间终止方式。
排管库和冷风机冷库蓄冷节能比较分析
杭州某肉联集团50000吨低温冷藏库用排管或冷风机做蒸发器所做的一个对比:目前,国内低温冷藏库氨制冷系统通常采用的是顶排管方式。
我公司方案推荐采用西方先进国家所通常采用的冷风机。
在本月中旬进行技术交流时,贵公司技术人员认为用排管方案可以贮存冷量,从而有利于借助峰谷电价政策来降低运行费用。
我们通过准确的计算,得出的结论是:实际上这种排管贮冷的效果是非常有限的。
以贵公司5万吨库为例,因为:在制冷压缩机停机后,排管内氨液已基本失去蒸发制冷的能力,由于排管内贮存有一定量的低温氨液。
在压缩机停止运行后,这部分氨液靠自身的升温可以释放一定的制冷量,但这部分冷量与库中所贮存的五万吨货物冷量相比是微不足道的。
以下是计算结果:按国内贸易设计院为贵公司5万吨冷库设计方案中的顶排管面积参数考虑,5万吨冷库顶排管总面积为22780平方米。
我们以1万吨库为例计算一下,在冷库压缩机停机12小时后,蒸发温度从-28度会升至-15度的情况下,冷库排管所能吸收的热量,以及冷库货物所能吸收的热量。
5万吨库顶排管总面积为22780平方米,则1万吨库顶排管总面积为22780/5= 4556平方米。
顶排管直径为38毫米,厚度2.5毫米。
则顶排管总长L=л×0.038/ 4556=38163米,顶排管总容积V=л/4×0.03×0.03×38163=26.96立方米,约合27立方米。
设循环倍率为5,则氨汽在压缩机运行工况时,即蒸发温度-28度时的重量为:20%×27立方米=5.4立方米,其重量M1=5.4立方米×1.61公斤/立方米= 8.7公斤。
压缩机停机12小时后蒸发温度回升至-15度,氨汽重量M2=1.7×M1= 14.8公斤,则此时氨的蒸发潜热Q1=(14.8-8.7)×1327kj/kg/12×3600=0.187kw,即停机12小时。
如按1万吨冷库计算,全部顶排管中氨的蒸发所吸收的潜热只有0.187千瓦。
冷库冷风机、管道的安装方案
冷库冷风机、管道的安装方案冷库负荷计算需要考虑多个因素,包括存放食品的种类、入库温度、存放周期、开门次数、操作人数等。
为了准确计算冷库负荷,可以使用计算软件,例如Wittboxnp4.12和Crs.exe。
如果无法确定上述因素,可以采用估算方法。
在冷库工程中,冷风机的安装位置需要远离库门,位于墙的中间,并保持水平。
冷风机应该吊装在顶板上,并使用专用的尼龙螺拴进行固定,以防止冷桥的形成。
在固定冷风机时,还需要在顶板上部加装方木块,以增加库板的承重面积,防止库板凹陷变形。
制冷管路的安装需要注意以下几点:在安装膨胀阀时,感温包必须扎紧在水平回气管上部,并加以保温,以防止感温包受库温的影响;冷风机回气管爬升出库前在上升管底部都要安装回油弯;冷藏加工间和冷藏库或中温柜共用一台机组时,冷藏加工间回气管路和其它冷藏库或中温柜管路连接前必须加蒸发压力调节阀;每个冷库必须在回气管和供液管路上各安装独立的球阀,以便于调试维修。
排水管的安装需要注意以下几点:走在库内的排水管路应尽量短;走在库外的排水管应走在冷库背面或侧面不显眼处,以防碰撞及影响美观;冷风机的排水管通往冷库外应有一定的坡度,使融霜水顺利地排出库外;工作温度小于5℃的冷库,其库内排水管必须加装保温管;冷冻库排水管必须安装加热丝;在库外的连接管必须加装排水存水弯,管内保证一定的液封,以防止大量的库外热空气进入冷库内;为防止排水管脏堵,每个冷库必须单独设一个化霜水排水地漏。
在冷库工程中,还需要严格按照基础工程的施工与检验标准书执行机房位置、通风、机组固定等工程施工,按照电气工程的施工与检验标准书执行冷库电气工程施工。
修正系数根据冷库容积和开门次数进行计算,最终冷负荷按照修正系数、每立方米W0=75W/m3计算得出。
加工间的负荷匹配根据开放式或封闭式加工间进行区分,每立方米按照不同的W0值进行计算,并乘以修正系数。
冷库分为冷藏库和冷冻库,使用的温度湿度条件和储藏、用途也有所不同。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
冷库安装用冷风机好还是排管好?
制冷系统是冷库区别于普通仓库的核心系统,其压缩机、冷凝器、膨胀阀和蒸发器这四大件在运行时互相配合,才能使得整个制冷系统发挥预期效果。
安徽肯德制冷工程师在给客户设计冷库安装方案时也常被客户咨询“冷库用冷风机好还是排管好?”这类关于制冷系统蒸发器选配的问题,今天肯德小编就给大家介绍下两者的优缺点,希望对大家在敲定最终安装方案时有所帮助。
1、围护结构
无论库房是砖混结构还是钢结构,顶部的承重需要考虑,在冷库设计时就是要考虑悬吊载荷。
悬吊载荷参考如下:无缝钢管制作排管时,设计悬吊载荷参考值为70~80Kg/㎡;如果采用铝合金管制作顶排管时,设计悬吊载荷参考值为40~50Kg/㎡;如果采用冷风机时,只需要在局部考虑冷风机的悬吊载荷就可以。
2、制冷剂充注量
排管库一般比风机库要多加2~4倍的氟利昂,排管管径越大,整个制冷系统上的容氟量增加也就越多。
3、融霜方式
冷风机可选的融霜方式有自然化霜、水冲霜、电化霜和热氟融霜,而排管较多用热氟融霜。
另外排管在库房分布广化霜时的水滴会往下落,因此化霜时一般要把货物转移或盖上防水塑料布,不如冷风机化霜那么灵活、方便。
4、蓄冷能力
冷风机属于强制对流,降温速度快;铝排管属于自然对流,降温速度相对较慢。
5、货物干耗
通常来说,使用冷风机的冷库所储存的货物干耗要大于使用排管的冷库。
但是,影响货物干耗的因素有传热温差、风速、蒸发器工作时间和包装方式,也就是如果塑料袋密封包装的货物也大可不必考虑干耗问题。
6、效率和质量稳定性。
冷风机属于定型成熟产品,通过工厂专业化的熟练工人、流水生产线装配,供液均匀性相对较好;而排管需现场组装,那工人的组装水平对排管的供液均匀性影响很大。
7、初投资
铝排管的初投资一般要大于冷风机的初投资,且系统越大二者的差价越明显,这跟排管制作加吊装比安装冷风机的施工周期要高3~4倍也有很大关系。
8、用电量
相同的其他条件下,冷风机的强制对流依靠电机驱动风扇工作和冷风机每天1~2次的化霜要产生一定的耗电量;对于排管来说,排管属于自然对流,一般排管一年除2次霜左右,从后期用电量上对比,铝排管比冷风机相对节省。
以上就是冷风机和排管作为蒸发器选配时的主要优缺点对比,大家可以根据实际情况选择。
如需帮助,欢迎联系安徽肯德制冷详细咨询。
