其中mI只能取I、I-1、I-2、…-精I+选1PP、T课件-I等共2I+1个值。
28
磁共振现象
磁共振发生的射频频率必须为进动角频率相等。精选PPT来自件29磁共振现象
射频脉冲的角频率与原子核进动角频率相等时，射频脉冲 能量才能被自旋核吸收，从低能级跃迁到高能级。
为了使得磁共振发生，可以采用扫频法、扫场法、脉冲法。 扫描法：改变频率； 扫场法：改变场强； 脉冲法：包含各种频率成分的宽带脉冲去激励特定目标
核磁共振现象引入医学界 Damadian（1971 ）; Science, 171: 1151 -1153
核磁共振成像 Lauterbur（1973） ; Nature, 242: 190 -191
是利用原子核在磁场内所产生的信号经重建成像 的一种影像技术
精选PPT课件
3
MRI扫描仪的基本 硬件构成
•用于人体MRI的为1H（氢质子），原因有：
–1、1H的磁化率很高； –2、1H占人体原子的绝大多数。
•通常所指的MRI为氢质子的MR图像。
精选PPT课件
20
人体组织内的质子存在状态
Top view
X’ y’
质子的运动：进动频率 0 = 0
精选PPT课件
21
把人体放进大磁场
精选PPT课件
22
不同种类的原子核对应的旋磁比不同
采集MR信号（收音机的天线）
精选PPT课件
11
•脉冲线圈的分类
• 激发并采集MRI信号（体线圈）
• 仅采集MRI信号，激发采用体线 圈进行（绝大多数表面线圈）
精选PPT课件
12
•利 用 2.3cm 显微线圈采 集的指纹MR 图像
磁共振DWI的应用课件
25
Whole-body Diffusion
Weighted Imaging, WBDWI 全身扩散加权成像; 类PET
全身DWI在发现原发肿瘤及转移灶方面具有 巨大的潜力, 有望成为全身恶性肿瘤筛查的 有效方法
可编辑课件PPT
26
正常者不同年龄WB-DWI
17岁
24岁
3可6编岁辑课件PPT
57岁
42
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！ 感谢你的观看！
可编辑课件PPT
1
自由水分子的扩散不受限
生物体内水分子的扩散受各种生物膜及大分子结构的限制
可编辑课件PPT
2
形态学→→→分子影像学
A
B
正常组织 随机运动的水分子--低信号
细胞毒性水肿的组织或肿瘤组织 运动受限的水分子--高信号
可编辑课件PPT
3
DWI 临床应用
超急性期和急性期脑梗死的诊断 （PWI＞DWI, 缺血半暗带）

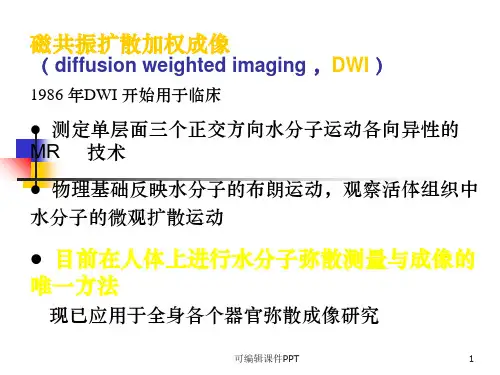

磁共振扩散加权成像
（ diffusion weighted imaging ，DWI ）
1986 年DWI 开始用于临床
测定单层面三个正交方向水分子运动各向异性的 MR 技术
物理基础反映水分子的布朗运动，观察活体组织中 水分子的微观扩散运动
目前在人体上进行水分子弥散测量与成像的 唯一方法
现已应用于全身各个器官弥散成像研究
也称剪力伤，患者通常出现昏迷。CT难 于发现病变。
颅脑突然加速、减速或旋转，损伤累及 轴索、穿支动脉的损伤，引起多发小灶 出血。
损伤部分: 皮髓交界区，胼胝体，上部脑 干背外侧
可编辑课件PPT
23
磁共振成像基本知识PPT课件
波谱成像（Spectroscopic Imaging）：通过分析组 织中的化学成分来提供分子层面的信息，有助于肿瘤 和代谢性疾病的诊断。
靶向成像（Targeted Imaging）：通过使用特异性 标记的分子探针，对特定分子或细胞进行成像，为个 性化医疗和精准诊断提供了可能。
04 磁共振成像应用
医学诊断
成本与普及
磁共振成像设备成本较高，限制了其 在基层医疗机构的普及。未来需要降 低设备成本，提高可及性。
磁敏感加权成像（Susceptibility Weighted Imaging, SWI）：利用组织磁敏感性 的差异进行成像，能够显示脑部微出血、铁沉积等病理变化。
分子成像技术
化学交换饱和转移成像（Chemical Exchange Saturation Transfer, CEST）：利用特定频率的射频 脉冲来检测组织中特定化学物质的变化，对肿瘤和炎 症等疾病的诊断具有潜在价值。
。
快速扫描技术
研究更快的扫描序列和算法，缩短 成像时间，提高检查效率，减轻患 者长时间处于扫描腔内的压力。
多模态成像融合
结合磁共振成像与其他影像技术（ 如CT、PET等），实现多模态成像 融合，提供更全面的医学影像信息 。
新应用活动和功能连接，深入 了解神经系统和认知科学领域。
磁共振成像的优势与局限性
高软组织分辨率
MRI对软组织结构有高分辨率，能够清晰显示脑、关节、肌 肉等组织的细微结构。
无骨伪影干扰
MRI不受骨骼的影响，能够清晰显示周围软组织的结构。
磁共振成像的优势与局限性
01
02
03
检查时间长
由于MRI需要采集大量数 据，检查时间相对较长。
金属植入物限制
《MRI技术》课件
3 MRI的成像过程
MRI的成像过程包括磁场对齐、脉冲信号激发、信号接收和图像重建等步骤，最终生成高 质量的人体图像。
MRI技术设备
MRI设备的组成
MRI设备由主磁场系统、梯度线 圈和射频线圈等部件组MRI设备的主要部件包括磁体、 梯度线圈和射频线圈，它们协同 工作来实现高质量的成像。
MRI设备的分类
MRI设备可以根据磁场强度、磁 体类型和应用领域等方面进行分 类。
MRI技术操作
1
MRI技术的操作流程
进行MRI技术，需要准备患者、确定扫描范围、对患者进行定位，然后进行扫描 和图像处理等步骤。
2
MRI检查的准备工作
患者需要遵循一些准备步骤，如空腹、去除金属物品和穿着舒适的服装，以确保 MRI检查的顺利进行。
MRI技术相比于CT和X线成像技术，具有更好的对比度和更广泛的应用领域。
MRI技术发展趋势
1 MRI技术的发展历程
MRI技术自从20世纪70年 代问世以来，经历了不断 的改进和发展，成为医学 影像领域的重要技术。
2 MRI技术的未来发展
方向
随着科技的进步，MRI技 术将更加智能化、高分辨 率、高速度和便携化，以 满足临床医学的需求。
3
MRI过程中的安全措施
MRI设备中的强磁场和无线电波需要注意安全，患者和医生需要遵循相关的安全 措施。
MRI技术优缺点
MRI技术的优点
MRI技术具有无辐射、对软组织有很好的对比度、可以多平面重建等优点。
MRI技术的局限性
MRI技术在成像时间、成本和对金属材料的敏感性上存在一些局限性。
MRI技术与其它成像技术的比较
3 MRI技术的应用前景
MRI技术将在神经科学、 肿瘤学、心脑血管疾病等 领域发挥更大的作用，为 医学诊断和治疗提供更好 的支持。
MRI的成像过程包括磁场对齐、脉冲信号激发、信号接收和图像重建等步骤，最终生成高 质量的人体图像。
MRI技术设备
MRI设备的组成
MRI设备由主磁场系统、梯度线 圈和射频线圈等部件组MRI设备的主要部件包括磁体、 梯度线圈和射频线圈，它们协同 工作来实现高质量的成像。
MRI设备的分类
MRI设备可以根据磁场强度、磁 体类型和应用领域等方面进行分 类。
MRI技术操作
1
MRI技术的操作流程
进行MRI技术，需要准备患者、确定扫描范围、对患者进行定位，然后进行扫描 和图像处理等步骤。
2
MRI检查的准备工作
患者需要遵循一些准备步骤，如空腹、去除金属物品和穿着舒适的服装，以确保 MRI检查的顺利进行。
MRI技术相比于CT和X线成像技术，具有更好的对比度和更广泛的应用领域。
MRI技术发展趋势
1 MRI技术的发展历程
MRI技术自从20世纪70年 代问世以来，经历了不断 的改进和发展，成为医学 影像领域的重要技术。
2 MRI技术的未来发展
方向
随着科技的进步，MRI技 术将更加智能化、高分辨 率、高速度和便携化，以 满足临床医学的需求。
3
MRI过程中的安全措施
MRI设备中的强磁场和无线电波需要注意安全，患者和医生需要遵循相关的安全 措施。
MRI技术优缺点
MRI技术的优点
MRI技术具有无辐射、对软组织有很好的对比度、可以多平面重建等优点。
MRI技术的局限性
MRI技术在成像时间、成本和对金属材料的敏感性上存在一些局限性。
MRI技术与其它成像技术的比较
3 MRI技术的应用前景
MRI技术将在神经科学、 肿瘤学、心脑血管疾病等 领域发挥更大的作用，为 医学诊断和治疗提供更好 的支持。
心脏MRI检查ppt课件
av RA
LV
Ao rpa lpa
LA
IVC
LV
43
心脏磁共振扫描层面的选择
心脏磁共振扫描成像方法众多，其特点是多层面、多方位， 目前尚未广泛一致的最佳方法。首先扫描冠、矢、轴 三个方向 的基本定位像。结合临床诊断疾病的需要选择。 应用较多的有 以下一些方法：
1. 横断面成像
9. 其他
2. 冠状面成像
膜功能，计算射血分数、每博输出量、室壁 收缩期增 厚率及心肌重量等） 心肌灌注成像：注射不同对比剂（了解心肌有无缺血或
梗塞并可行负荷试验） 血流扫描：血流通畅情况（流量及瓣膜返流定量分析）
10
冠脉成像：CT显示冠脉优于MR（三维重建显示冠脉主 干及分支全貌、钙化、软斑块）
对比剂三维血管成像：注射对比剂后通过不同重建技术 从不同方面和角度显示血管及病 变（ MIP ) 最大密度投影、( MPR ) 多平面重建、(SSD) 表面重建、( VR )容积重建、( VE )仿真内窥 镜技术）
4
1985, Denmark
5
问题：
心脏跳动、血管搏动、呼吸运动导致磁共 振信号大量丢失，成像质量受到严重影响！
解决办法
心电门控 呼吸门控
屏气扫描 实时扫描
最佳解决办法 — 需要高性能的梯度场! 需要具有专用技术和成像序列的磁共振 扫描系统。
6
高性能的梯度场带来的结果
梯度场强度越大-切换率越快-爬升时间越短 工作周期 100 % 成像速度越快:最短TR 最短TE 最短采集时间 成像高分辨率:最大采集矩阵 最薄2D/3D层厚 最小扫描野 最大层面内分辨率
39
导航回波技术（Navigator Echo Acquisition）
磁共振腹部成像PPT课件

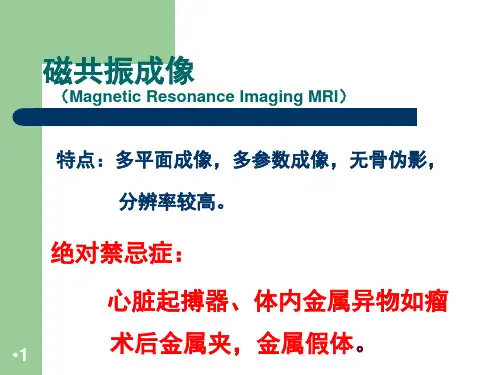

•1 9
腹部成像的技术要求
高性能的梯度系统 高敏感性的表面射频线圈 快速成像序列
FLASH 或SE TSE HASTE TRUEFISP
•2 0
腹部成像的难点-运动伪影
呼吸运动伪影 肠蠕动伪影 心脏跳动伪影 腹主动脉搏动伪影
•2 1
抑制呼吸运动伪影的技术
屏气---快速扫描序列 多次屏气 呼吸触发（-RESP) Navigate—PACE（领航） Navigate 监控多次屏气 Navigate 门控
•3 1
呼吸触发
•3 2
呼吸触发图像1
•3 FSE-T2图像 3
呼吸触发图像2
TSE-T2-FAT
TSE-T2-FAT
•3 4
屏气图片——1
•3 5
屏气图像——2
•3 6
FLASH
•3 7
其他抑制运动伪影的方法
饱和带 脂肪抑制 改变相位编码方向 增加平均采集次数
•3 8
腹部扫描协议相关名词解释
➢ 清楚显示与脂肪组织毗邻的 器官 ➢ 消除呼吸运动伪影
数据滤波选择Normalize 扫描前准备
➢ MRCP前禁食12小时，禁水2小时 ➢ MRU前禁食12小时，20分钟前饮水200ML
•5 7
•5 8
•4 7
水成像应用中的难点及对策
来自胃肠道的干扰 扫描前禁食12小时
➢ 良好的胆囊充盈 ➢ 消减胃肠蠕动引起的运动伪影 ➢ 减少胃肠内容物高信号的干扰 ➢ 临扫描前口服稀释的 GD-DTPA.
➢ 枸橼酸铁铵泡腾颗粒(复锐明，北路药业)
•4 8
部分官腔显影不良
MRCP胰管显影不良
静脉注射促胰液分泌或 口服柑橘类果汁
屏气 扫描
腹部成像的技术要求
高性能的梯度系统 高敏感性的表面射频线圈 快速成像序列
FLASH 或SE TSE HASTE TRUEFISP
•2 0
腹部成像的难点-运动伪影
呼吸运动伪影 肠蠕动伪影 心脏跳动伪影 腹主动脉搏动伪影
•2 1
抑制呼吸运动伪影的技术
屏气---快速扫描序列 多次屏气 呼吸触发（-RESP) Navigate—PACE（领航） Navigate 监控多次屏气 Navigate 门控
•3 1
呼吸触发
•3 2
呼吸触发图像1
•3 FSE-T2图像 3
呼吸触发图像2
TSE-T2-FAT
TSE-T2-FAT
•3 4
屏气图片——1
•3 5
屏气图像——2
•3 6
FLASH
•3 7
其他抑制运动伪影的方法
饱和带 脂肪抑制 改变相位编码方向 增加平均采集次数
•3 8
腹部扫描协议相关名词解释
➢ 清楚显示与脂肪组织毗邻的 器官 ➢ 消除呼吸运动伪影
数据滤波选择Normalize 扫描前准备
➢ MRCP前禁食12小时，禁水2小时 ➢ MRU前禁食12小时，20分钟前饮水200ML
•5 7
•5 8
•4 7
水成像应用中的难点及对策
来自胃肠道的干扰 扫描前禁食12小时
➢ 良好的胆囊充盈 ➢ 消减胃肠蠕动引起的运动伪影 ➢ 减少胃肠内容物高信号的干扰 ➢ 临扫描前口服稀释的 GD-DTPA.
➢ 枸橼酸铁铵泡腾颗粒(复锐明，北路药业)
•4 8
部分官腔显影不良
MRCP胰管显影不良
静脉注射促胰液分泌或 口服柑橘类果汁
