卸料平台制作图
卸料平台方案
卸料平台施工方案一．工程概况本工程位于西峡县莲花路与北小河路交叉口路东南角，地下一层，地上二十七层，建筑物高度89.4米，建筑面积为20667.70平方米。
二、施工部署。
二层以下采用采用落地扣件式双排钢管外架，外架立杆直接支撑在经过回填夯实的地面上。
二层以上采用悬挑式脚手架。
为便于钢管、方木、扣件等材料转运，上下吊装，在施工中搭设的操作平台，故称卸料平台。
本工程卸料平台采用槽钢、钢板焊成的整体钢架（见附图）。
安、拆装由塔吊配合施工。
三、卸料平台结构要求。
1、平台采用槽钢160×63×65为主梁，槽钢80×40×5为次梁。
将次梁传递的恒荷载和施工活荷载，加上主梁自重的恒荷载，按等效均布荷载计算主梁最大弯矩。
2、平台栏杆用直径48×3.5钢管与主梁焊接，钢管间转角处切割成45度焊接，非转角处割成弧形焊接，栏杆采用3厚钢板，用16#铁丝与栏杆固定，平台底用3厚钢板铺设。
3、钢丝绳的取用按现行《结构安装工程施工操作规程》的规定。
4、卸料平台每侧在中部、外部各拉一根直径Φ14（6×37）钢丝绳，上部用卸甲拉结于预埋在墙上的吊环内，下部采用花篮螺栓拉结于平台主梁的吊环内，钢丝绳拉紧后，平台外端尾部应上跷150-200mm。
5、上部预埋Φ20钢筋环锚入梁内≥35d，外露部分呈圆弧形，供钢丝绳拉结，下部在窗口位（距地0.67m）预埋2Φ16钢筋方框形箍（上露200mm），间距2m，供套主梁内端头，楔紧固后以防晃动。
四、荷载计算活荷载按均布荷载考虑，实际按10KN/m2，钢环节点位于A、B、C、D四点。
构件自重[6 2×5×6.63kg/m=66.3kg=0.663KN[12 (5×2＋2)×12.37kg/m=148.44kg=1.4844KN4mm厚花纹钢板2×3.2×33.4kg/m2=213.76kg=2.1376KN栏板撑角钢∟50(横向): 8.4×4×3.77 kg/m=126.6kg=1.266KN 栏板撑角钢∟50(竖向): 10×1.2×3.77 kg/m=45.24kg=0.452KN 栏板钢板: 8.4×1.2×33.44 kg/m2=336kg=3.36KN其他小型配件: 100 kg=1KN计1036kg=10.36KN计算荷载自重1036kg×1.2÷(3.2×2)=1.94KN/mm2活荷载10×1.4=14 KN/mm2合计：15.94 KN/mm2验算[6.5槽钢q=8.76KN/m2000[6.5线荷载：15.94×0.55=8.76KN/mM=-1/12ql2=-1/12×8.76×22=2.92KN·m查钢结构[6得：I=50.8mm4×104 W=16.1×103mmf=M/γw=2.92/1.05×16.1=172N/mm2γ=1.05172N/mm2＜215N/mm2强度能满足要求[16槽钢验算q1=1.6KN/mq2=17.5KN/mB2100 2100 200 线荷载静载时1.28×1.25=1.6KN/m=q1活载时14×1.25=17.5KN/m=q2M= ql2/12＋ql2/8=17.5×2.12/12＋1.6×2.12/8=7.31 KNm查钢结构得I=391.5cm4 ,W=62.1.cm3 ,,tw=5.2mmδ= M/γw=7.31÷(1.05×62.1×103)=112N/mm2≤215N/mm2强度能满足要求长杆5m的[16槽钢与每个节点受力大小与钢丝绳拉力角度有关，同时与钢丝绳松紧程度有关，固定点高度为一个楼层高3.4m，则C A BF= q 1/2=7.97kNtgα=3.4/4.3=0.79α=47.70sin47.70=F/XX=F/sin47.70=7.97/0.739=10.78KN查施工手册,做吊索用的安全系数取6。
落地式卸料平台
落地式卸料平台一、工程概况二、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《建筑施工高处作业安全技术规程》JGJ80-91《建筑施工安全检查标准》JGJ59-2011三、平台搭设要求1#、2#、5#~7#楼二层未设置悬挑卸料平台，为便于二层材料周转，需要在每个单体各设1个落地扣件式钢管卸料平台，搭设高度从地库顶板（标高-1.350）至二层（标高约3.000），搭设高度约为4.35米。
1#、2#、5#~7#楼落地卸料平台位置均设置在号楼北侧楼梯间部位。
卸料平台搭设尺寸为4m长×3m宽，使用时逐层向上搭设，最大堆放荷载为1.0kN/㎡。
卸料平台的立杆间距为1.0m×1.0m，步距1.8m，搭设高度4.350m，钢管类型48×3.5mm，扣件连接方式：平台板下钢管采用双扣件，其他采用单扣件，平台板底钢管间距500mm。
卸料平台搭设时每个楼层必须设置与结构连接的刚性拉结点，拉结件采用48×3.5mm钢管与结构连接。
操作层满铺脚手板，四角用铁丝扎紧，靠室外一侧应略高于内侧。
外立杆内侧设置挡脚板，高度180mm，周边设置两道防护栏杆，防护高度1.2m，内侧悬挂密目网进行封闭，防护栏杆内外两侧居中悬挂限载标识牌。
靠外侧的三个立面由底至顶连续设置剪刀撑。
3.1、材料要求3.1.1钢管：脚手架钢管采用48×3.5mm的热轧钢管。
钢管不得严重锈蚀、弯曲、变形，并刷油漆进行防腐处理。
3.1.2扣件：钢管脚手架应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》的规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。
脚手架采用的扣件，在螺栓拧紧的扭力矩达65N·m时，不得发生破坏。
不得采用严重锈蚀或螺纹已被咬口的扣件。
3.1.3脚手板：木脚手板应采用14厚模板制作，板下设置45*65木楞间距250mm，木楞两端应用镀锌钢丝箍紧，木脚手板与木楞用铁钉固定。
悬挑卸料平台搭设规范
悬挑卸料平台搭设规范一、分部工程概况本方案中所设计的卸料平台采用悬挑式卸料平台，供地上二层以上结构施工阶段临时堆放材料所用。
1.2 卸料平台搭设原则：安全第一，满足文明施工的要求,满足临时堆放材料所需。
二、施工部署1. 目标部署2. 分项工程部署2.1卸料平台概况三、材料机具准备1. 材料用量表2.材料部门要根据现场计划提前作好材料进场准备工作，做到及时进场。
四、悬挑式钢平台设计1. 悬挑式钢平台设计方案1.1 钢平台是尺寸设计钢平台为悬吊式，长4.5m，宽2.6m；平台计算面积3.05*2.8=8㎡，钢平台外侧采用型钢及雪花铁板制作1.5m高防护。
1.2 钢平台材料选择钢平台两侧主梁选用18#普通工字钢，且使用整根工字钢不得接长；次梁选用16#普通工字钢，平台前端封边次梁选用18#普通工字钢；吊索采用A21.5mm-6×19+1钢丝绳，配套卡环选用22#卡环；防护栏板竖龙骨采用50*3mm方管，横龙骨采用50*30*3mm矩管；钢平台墙体吊环采用A25圆钢（Q235-A）制作；钢平台拉结点采用A25圆钢（Q235-A）制作；焊条采用E43型，焊缝等级3级。
所有材料均需为合格材料，所用钢材均需有合格的材质单及检验报告。
1.3 钢平台做法简述主梁与次梁采用满焊；次梁上方满铺4mm花纹铁板，铁板与主次梁进行焊接。
钢平台外侧三面设置1.5m高的防护栏板，栏板内侧焊接固定2mm厚雪花铁板，外侧正立面采用自攻螺钉固定企业标识牌及限载吨位标识牌。
主梁间距2600mm，次梁间距1000mm。
主梁上焊接250mm长40*3mm短方管，防护栏板插入后用两颗M10*100mm螺栓固定；防护栏板横龙骨均采用50*3mm方管，横龙骨采用50*30*3mm矩管，竖向间距725mm～1000mm，横向间距750mm，横竖龙骨均需满焊连接；正面防护栏板均需各自独立焊接成一个整体，安装时用M10*150mm螺栓将各段防护栏板连接在一起。
落地式卸料平台
落地式卸料平台落地式卸料平台是为了方便二层材料周转而设置的，需要在每个单体各设1个，搭设高度从地库顶板至二层，搭设高度约为4.35米。
卸料平台的立杆间距为1.0m×1.0m，步距1.8m，钢管类型48×3.5mm，平台板底钢管间距500mm，最大堆放荷载为1.0kN/㎡。
搭设时需设置刚性拉结点，操作层满铺脚手板，四角用铁丝扎紧，外立杆内侧设置挡脚板，周边设置两道防护栏杆，防护高度1.2m，内侧悬挂密目网进行封闭，防护栏杆内外两侧居中悬挂限载标识牌。
靠外侧的三个立面由底至顶连续设置剪刀撑。
在搭设落地式卸料平台时，需要遵循相关规范和标准，如《建筑施工扣件式钢管脚手架安全技术规范》（130-2011）、《建筑施工高处作业安全技术规程》80-91和《建筑施工安全检查标准》59-2011.落地式卸料平台所使用的钢管应采用48×3.5mm的热轧钢管，并进行防腐处理。
扣件应采用可锻铸铁制作，符合国家标准《钢管脚手架扣件》的规定，脚手板应采用14厚模板制作，木楞两端应用镀锌钢丝箍紧，不得使用腐朽、劈裂的板材。
连墙件采用与架体钢管规格相同的钢管与结构进行刚性连接，每层最少设置一道刚性拉结点，可与框架柱或梁进行刚性连接。
在搭设落地式卸料平台前，需要确保地基处理好且符合施工组织设计的要求，场地应平整且清理干净，排水应畅通。
搭设时需要注意每个楼层必须设置与结构连接的刚性拉结点，操作层满铺脚手板，四角用铁丝扎紧，外立杆内侧设置挡脚板，周边设置两道防护栏杆，防护高度1.2m，内侧悬挂密目网进行封闭，防护栏杆内外两侧居中悬挂限载标识牌。
靠外侧的三个立面由底至顶连续设置剪刀撑。
卸料平台的搭设顺序如下：首先放置纵向扫地杆，然后逐根竖立杆，接着安放横向扫地杆。
接下来，安装第一步的纵向水平杆和横向水平杆，再安装第二步的纵向水平杆和横向水平杆，加设临时抛撑，最后安装第三步和第四步的纵向水平杆和横向水平杆。

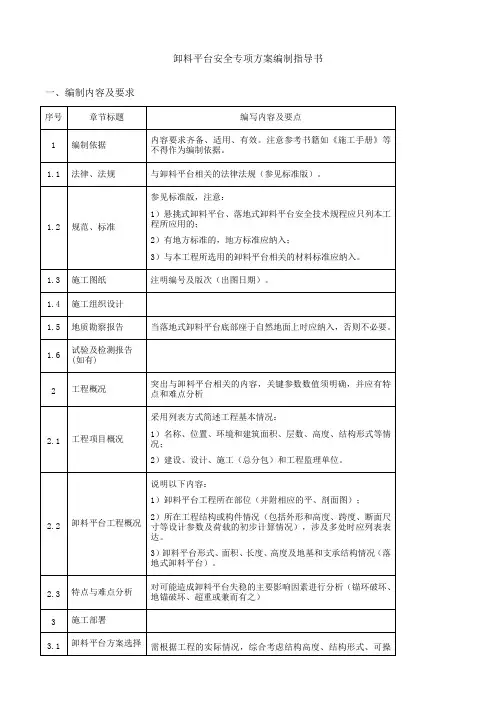

悬挑式卸料平台标准版
4.2.5悬挑护栏：采用Φ48.3×3.6钢管，与平台焊为一体，高度为1500mm，下口设180mm高挡脚板。采用防护栏杆，内侧采用单块胶合板立放围护，外侧采密目安网防护。
2.2设计概况6
3、施工部署7
3.1卸料平台方案选择7
3.2施工进度计划7
3.3组织准备7
3.4技术准备8
3.5材料准备8
3.6劳动力组织10
4、设计方案与施工工艺技术10
4.1卸料平台设计10
4.2工艺要求11
4.3质量标准12
4.4检查、验收程序12
4.5卸料平台拆除13
5、安全保证措施14
6、应急预案15
urbanspaceorganizationingongxiancountygaojunliancountycenterareaorganizationsimprovegaogongjunliancountycomprehensiveservicespromotingregionaleconomicdevelopmentpopulationgrowthagglomerationalongmaintrafficarteriesimplementpointaxisdevelopmentmodekeyrepeatedlyshahetownxiaozhenluotablezhenluotownloveothertownsdistrictdevelopmentfocusestownspromotedistrict1编制依据11主要法律法规类别名称编号国家中华人民共和国建筑法国家主席令第91地方关于印发北京市实施危险性较大的分部分项工程安全管理办法规定的通知北京市住房和城乡建设委员会京建施2009841北京市建设工程施工现场消防安全管理规定北京市人民政府令第8412主要规范规程标准类别国家标准建筑结构荷载规范gb500092001钢结构设计规范gb500172003建筑结构荷载规范gb500092001混凝土结构工程施工规范gb506662011钢管脚手架扣件gb158312006安全网gb57252009行业标准建筑施工安全检查标准jgj592011建筑施工扣件式钢管脚手架安全技术规范jgj1302011建筑施工高处作业安全技术规范jgj8091地方标准建筑工程施工资料管理规程db11t6952009北京市建筑工程施工安全操作规程dbj01622002urbanarea252yibincityyibincityaccordingenvironmentcharacteristicsurbanpopulationurbanspatialdistributionspatialdistributionindustriesmajorinfrastructurecorridorlayoutcombinedfuturedevelopmenttrendsyntheticjudgmentsplanningurbanspatialstructureurbansystemcanpolealongtwoaxes
一文看懂悬挑式卸料平台(经典)
一、编制依据1、规范、规程及图集（已更新）序号类别名称编号1 国家建筑施工脚手架安全技术统一标准GB51210-20162 国家钢丝绳夹GB/T5976-20063 行业建筑施工高处作业安全技术规范JGJ80-20164 地标（河南）建筑施工斜拉悬挑式卸料平台安全技术标准DBJ41/T225-20191、悬挑式卸料平台设计1.1、卸料平台使用楼层：明确哪一层使用悬挑式卸料平台。
1.2、卸料平台位置：卸料平台位置窗台不做。
每个楼层设置2个卸料平台。
卸料平台施工均布荷载取2.0kN/m2，集中荷载取3.0kN，限载1T。
1.3、悬挑式卸料平台采用工字钢悬挑+钢丝绳拉吊卸荷方式，卸料平台设计宽度1800mm、长度3000mm，锚固长度不小于1m。
主梁采用16#工字钢，次梁采用16#工字钢，工字钢要立放使用；脚手板应铺平主梁。
1.4、防护栏杆：悬挑段三面设栏杆，防护栏杆应为两道横杆，高度不得低于1200mm,防护栏杆宜采用方钢或钢管。
防护挡板宜采用1mm厚钢板或其他材料全封闭。
防护栏杆连接应采用焊接或螺栓连接的方式进行固定。
1.5、卸料平台锚固：（1）卸料平台锚固段长度要求：悬挑式卸料平台主要受力部位是外侧钢丝绳受力，内侧钢丝绳起保险作用，其固定端只起限制水平挑梁位移的作用，因此规范上未对钢梁的锚固长度进行明确要求（可参考河南规范DBJ41/T225-2019,固定端长度不小于1.5m）。
（2）卸料平台锚固段用提前预埋好的U型锚环固定，U型锚环伸入钢筋骨架，并与钢筋骨架绑扎牢固。
锚环直径不小于16mm，采用螺栓角钢压板与锚环连接，角钢的规格不小于63*63*6。
（3）卸料平台主梁锚固前端不应少于1道，尾端不应少于两道，详见图示。
1.1、悬挂点的设置：（1）卸料平台通过4处悬挂点与结构连接。
（2）悬挂点可采用买入型圆钢锚固，也可采用穿墙型螺栓锚固。
悬挂点采用Φ20的圆钢螺丝环，环扣焊死，焊缝双面5d。
（3）采用穿墙型螺栓锚固时，紧固螺母不得少于两个，螺杆露出螺母端部的长度不应少于3丝，并不得小于10mm，垫板尺寸不得小于100*100*10mm。
【PPT模板】-悬挑卸料平台(1)
务实 创新 开拓
第三部分
悬挑式卸料平台各部位的安全知识
第三部分 悬挑式卸料平台各部位的安全知识
务实 创新 开拓
3.1钢丝绳拉结、卡扣固定及钢丝绳与各部位的接触
1、钢丝绳的型号应严格按照施工方案的要求进行选型配备。 2、斜拉钢丝绳设置时于卸料平台底平面的夹角应大于45°，将卸料平台主梁 上设置的四个拉环和建筑物上预埋的拉环对应连接。绳卡的数量和间距应根 据相应的规范设置。
第一部分
务实 创新 开拓
悬挑卸料平台安全事故案例
第一部分悬挑卸料平台安全事故案例
务实 创新 开拓
广东中山一工地悬挑卸料平台倾 侧，两个工人8楼坠落身亡
事故原因分析
1.悬挑主梁和楼层预埋锚固两者之间的 固定不符合要求。
2.钢丝绳卡扣数量及固定方式不正确， 钢丝绳与各部位的接触无保护。
3.悬挑卸料平台与结构边或外架之间的 缝隙封闭未进行封闭。
第二部分
务实 创新 开拓
悬挑式卸料平台的基本介绍
第二部分 悬挑式卸料平台的基本介绍
2.1定型料台组成
1、悬挑主梁（一般采用18#、16#工字 钢） 2、次梁（一般采用10-16#工字钢） 3、上部防护栏杆、踢脚板和防护钢板 4、花纹钢板 5、钢丝绳斜拉环
务实 创新 开拓
第二部分 悬挑式卸料平台的基本介绍
第二部分 悬挑式卸料平台的基本介绍
务实 创新 开拓
2.2卸料平台安装检查要点
悬挑式卸料平台在就位安装完成后，在投入使用前，项目安全部门必须对悬挑 式卸料平台安装情况进行检查，凡是未按技术要求进行安装的，一律重新安装， 直至满足技术要求为止。对卸料平台的安装检查主要从以下几方面进行： 1、卸料平台后锚检查，锚固每侧主梁的压环钢筋必须为3根，且必须用木楔楔 入压环钢筋与主梁间隙，保证主梁锚固牢靠。 2、卸料平台斜拉检查，斜拉钢丝绳每侧主梁各2根，钢丝绳必须处于绷紧受力 状态，花篮螺栓必须预留5cm左右的活动丝量，防止花篮螺栓滑丝。 3、卸料平台挡板检查，挡板必须紧贴结构梁板 4、卸料平台安全防护检查，卸料平台安全防护必须严格按照施工方案实施。 5、卸料平台脚手板铺设检查，脚手板铺设安全牢靠。 6、卸料平台限载标示检查，标示必须悬挂在显眼的位置且悬挂要牢靠。
卸料平台搭设规范
一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。
二、卸料平台设计思路为方便主体结构施工时周转材料的转运，布置工具式卸料平台，卸料平台尺寸为主楼 2 层以上（含 2 层）需在结构周边拟定部位2.5 米宽， 5 米长，采用18# 、14# 、12# 槽钢焊接而成。
本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18 号槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋ф22U 型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。
卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。
卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。
防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。
外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。
卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。
三、悬挑式卸料平台标准化构造平台宽 3m ，长 5.2m ，锚入建筑物 1m ，最大容许荷载 1t 。
采用 [18a 槽钢作主梁， [14 、 [12 槽钢作次梁，间距 1000mm ，6×19+1 钢丝绳（Φ21.5mm ），外侧钢丝绳距主梁端头500mm ，两道钢丝绳间距 1m 。
[14 、[12 槽钢次梁两端头焊接Φ25 短钢筋，上面插Φ48 ×3.5 钢管作防护栏杆。
防护栏杆高 1.2m ，栏杆内侧挂密目安全网一道，下口设 180mm 高挡脚板。
楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。
四、悬挑式卸料平台标准做法图悬挑式卸料平台平面示意图悬挑式卸料平台侧立面示意图U型环预埋示意图效果图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
卸料平台搭设规范
一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。
二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。
本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋ф22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。
卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。
卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。
防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。
外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。
卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。
三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。
采用[18a槽钢作主梁，[14、[12槽钢作次梁，间距1000mm，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。
[14、[12槽钢次梁两端头焊接Φ25短钢筋，上面插Φ48×3.5钢管作防护栏杆。
防护栏杆高1.2m，栏杆内侧挂密目安全网一道，下口设180mm 高挡脚板。
楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。
四、悬挑式卸料平台标准做法图U型环预埋示意图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。
卸料平台的安装、移位、拆除均采用塔吊并辅以人工配合。
为方便吊装并保证高空作业的安全，事先在工具式悬挑卸料平台两侧20#槽钢主梁边焊接平台吊装环。
卸料平台(讨论标准规定)
一、卸料平台构造1、卸料平台尺寸大小为4.0m×2.5m×1.5m（长×宽×高）。
平台上要设有限定荷载标牌，限载为1.5t。
2、主梁、次梁分别采用I16工字钢、[10槽钢、吊环、钢管，所有构件均为焊接。
防护栏采用φ48×3.5钢管，分别在高75cm、150cm处设横杆两道，并与工字钢（槽钢）焊接。
四周工字钢外侧面及防护栏杆均刷红白相间的油漆标识，并满布密目安全网。
平台两侧分别各设一根φ22受力钢丝绳和φ20保险绳，每根绳端头固定设夹具不少于三个。
钢丝绳与卸料平台钢管架接触处垫橡胶胶皮，以缓冲钢丝绳的拉力。
钢丝绳通过暗柱及剪力墙或梁板预留孔拉接。
平台底面设50mm厚的脚手板，满铺、铺牢、两端用8号镀锌铁丝捆紧，并在四周设180mm 高踢脚板。
出入口处再搭设防护棚。
3、在工字钢端部设置两个直径50mm的圆洞，圆洞中心距工字钢边300mm。
4、采用Φ48×3.5钢管在外挑的三面焊制1.5米高防护栏，立杆间距1.5米，水平杆间距0.75米；所有钢管全部涂刷防锈漆，防护栏钢管涂刷间距400mm红白相间油漆。
5、在相应位置使用Φ20的光圆钢筋焊制钢丝绳拉环，拉环必须完全兜过工字钢，拉环与工字钢接触部位满焊，钢筋接头时搭接长度为125mm双面焊。
6、在主次龙骨上面满铺50mm厚脚手板，单片脚手板宽度不得小于200mm，沿外挑部分四周搭设高度大于180mm的挡脚板，所有挡脚板的两端采用直径为4mm的镀锌钢丝箍紧。
脚手板的端部应使用100X50横肋将多块木板连接成为整体。
7、防护架内侧满挂双层密目安全网，同时内侧附加一层竹胶合板。
8、根据各楼层预留的地锚，使用塔吊将卸料平台吊装到相应楼层，之前在上层的暗柱根部左、右、后三面每面角部竖向放置两根100x100方木，同时顶板端部钢丝绳下面也要放置1～2根100x100方木，将工字钢端部伸入预留的地锚中，同时将钢丝绳与吊环连接、扣紧。
卸料平台的安装和使用要求
卸料平台的安装和使用要求在施工过程中，为保证建筑结构施工材料的进出，常在建筑物外立面设置平台作为施工材料、器具、设备的周转平台，将无法用电梯、井架提运的大件材料、器具、设备用塔式起重机先吊运至卸料平台上，再转运至使用或安装地点。
目前常用的卸料平台分为采用钢管落地搭设的卸料平台和采用悬挑方式搭设的卸料平台。
一、材料规格（1）落地搭设的卸料平台：一般采用∅48X3.5钢管的扣件连接方式搭设，也可采用其他规格的钢管和碗扣式连接的方式搭设。
平面板宜采用钢板或大于1.8cm厚的木质夹板。
（2）悬挑搭设的卸料平台：一般采用钢平台，钢平台的材料全部为Q235,平台骨架一般由型钢和钢板焊接而成，平面板宜采用花纹钢板，拉索、保险钢丝绳的直径不小于20mm。
二、用途卸料平台是作为施工材料、器具、设备垂直运输的周转平台.它可以灵活地适用于各类施工工地。
（1）落地搭设的卸料平台常用于多层建筑物的施工中。
（2）悬挑搭设的卸料平台一般用于高层建筑物的施工中。
三、落地式脚手架搭设的卸料平台1.卸料平台的形式（1）一般情况下，搭设高度不宜超过12m，高宽之比控制在2.5：1以内，面积一般不超过6mX6m=36m2。
（2）单位面积的荷载应控制在4kN/m2。
集中荷载不大于10kN,原则上总荷载不能大于20kN。
2.构造要求（1）立杆的间距宜为600〜900mm.步高宜在1.5〜1.8m之间。
（2）外侧四个立面由底至顶连续设置剪刀撑。
（3）水平剪刀撑间距不大于4.0m.（4）拉结点应直接和建筑物结构连接，每层设置。
连接采用刚性连接。
形式可选用埋件、钢管直接抱箍-钢管抱箍与结构柱之间需用防滑垫木顶紧，避免抱箍因受力不均产生滑动。
拉结杆必须与平台立杆牢固扣接.且拉结点与平台主结点之间的距离不大于2000mm；拉结杆与柱抱箍用旋转扣件扣牢。
拉结方式如图1所示。
图1：落地搭设卸料平台拉结点示意拉结杆1一拉结杆：2一建筑物（墙体）：3—脚手架；4—木格栅；5—过桥板：6—卸料平台3.悬挑式钢平台按其悬挑方式可分为悬挂式和斜撑式两种.目前主要以悬挑式为主。
卸料平台、操作平台工程
第九节、卸料平台、操作平台工程1、移动式操作平台1.操作平台的面积不应超过10m，高度不应超过5m，高宽比不应大于3∶1，施工荷载不应超过1.5kN/m。
2.移动式操作平台的轮子与平台的接合处应牢固可靠，立柱底端离地面不超过80mm，平台工作时轮子应制动可靠。
3.操作平台可采用重48.3×3.6mm钢管以扣件连接，也可采用门架或承插式钢管脚手架组装。
平台的次梁间距不大于800mm；台面满铺脚手板。
4.操作平台四周按临边作业要求设置防护栏杆，并布置登高扶梯。
5.移动平台应悬挂限重及验收标识。
6.移动平台工作使用状态时，四周应加设抛撑固定。
2、落地式操作平台1.操作平台应通过设计计算，并应编制专项方案，架体构造与材质应满足国家现行相关标准的规定。
2.操作平台的临边应设置防护栏杆，并在操作平台明显位置设置标明允许负载值的限载牌及限定允许的作业人数，物料应及时转运，不得超重、超高堆放。
3.操作平台使用中应每月不少于1次定期检查，应由专人进行日常维护工作，及时消除安全隐患。
验收合格后方可投入使用。
4.操作平台高度不应大于15m，高宽比不应大于3∶1；且施工平台的施工荷载不应大于2.0kN/m；当接料平台的施工荷载大于2.0kN/m时，应进行专项设计。
5.操作平台应从底层第一步水平杆起逐层设置连墙件，且连墙件间隔不应大于4m，并应设置水平剪刀撑。
6.落地式操作平台一次搭设高度不应超过相邻连墙件以上两步，操作平台拆除应由上而下逐层进行，严禁上下同时作业，连墙件应随施工进度逐层拆除。
3、悬挑式操作平台1.悬挑式操作平台须经设计计算方可制作，须编制方案方可安装使用。
2.悬挑式操作平台应采用型钢焊接成主框架，主挑梁型号不得小于18#槽钢，两侧应分别设置前后两道斜拉钢丝绳。
锚固端预埋φ20U型环，不宜埋设在结构悬挑部位。
3.钢丝绳直径应根据计算确定且不小于φ18，斜拉钢丝绳与平台间夹角应大于45°，绳卡数量、间距按照规范设置。
卸料平台施工方案
编制说明1编制依据1、《建筑施工高处作业安全技术规范》（JGJ 80——91）2、《建筑施工安全检查标准》（JGJ 59——2011）3、《钢结构设计规范》(GB50017-2003)。
4、工程施工图2 方案发放范围项目技术部、安全科、施工班组、一、施工方案1.工程概况工程总建筑面积约为15000㎡，共2栋，均为11层，层高均为2.9m,结构总高度为36.35m2、材料要求1、搭设平台所使用的钢管应采用φ48*3.5mm，其质量应符合GB/T700Q235-A级钢的规定；钢管的表面应平直、光滑，不应有裂缝、分层、错位、硬弯、毛刺、压痕和深的划道，钢管上严禁打孔。
2、扣件应采用锻铸铁制作的扣件，其材质应符合GB15831的规定。
3、脚手板可采用18mm厚的复合大板，复合大板应坚固、平整、无断裂、脱层、起层，腐朽的复合板严禁使用。
3、落地式卸料平台的搭设3.1在搭设之前，必须对进场的杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。
3.2卸料平台的搭设作业，必须在统一指挥下，严格按照以下规定程序进行①按施工设计放线、设置卸料平台位置。
②承重料台紧靠外脚手架之外搭设，其搭设方法及技术要求同钢管扣件式脚手架的搭设要求③卸料平台立杆下的地基必须坚实平整，搭设平台时立杆下必须设置20×20cm见方的垫板。
立杆离地20cm处应设置扫地杆，以增加架体的整体稳定性。
④料台三面均应设置剪刀撑，由底至顶连续设置，夹角应在45°～60°，斜杆应每步与立杆扣接，四角立杆对角间也应设置剪刀撑，当模板支撑架高度大于4.8m时，顶端和底部必须设置水平剪刀撑，中间水平剪刀撑设置间距应小于或等于4.8m。
两端必须设置横向斜撑，平台横杆与立杆的节点用双扣件。
⑤连墙件应呈水平设置，当不能呈水平设置时，与脚手架连接的一端应下斜连接；每层连墙件在同一平面，其位置应由建筑结构和风荷载计算确定，且水平间距不应大于4.5m；连墙件应设置在有横向横杆的碗扣节点处，当采用钢管扣件做连墙件时，连墙件应与立杆连接，连接点距碗扣节点距离不应大于150m。
2019年卸料平台施工方案(落地式卸料平台、悬挑式卸料平台)_secret.doc
1.常用的构造形式1.1落地式卸料平台1.1.1基本构造由Φ48×3.5钢管作为竖向受力杆件，通过扣件，将纵横向水平杆及剪刀撑与立杆连接搭设而成的平台架。
1.1.2特点使用的材料简单，费用低，但位置相对固定，搭拆麻烦，需占用场地可能影响室外工程。
1.1.3适用范围适用于层数不多的多层建筑。
1.2悬挑式卸料平台1.2.1基本构造以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。
1.2.2特点加工制作较为麻烦，但按拆方便，位置灵活，不受高度限制，不占用场地。
1.2.3适用范围使用于六层以上的高层建筑。
当为多栋群体多层建筑时，考虑平台周转使用，建议采用此种形式的平台。
2.悬挑式卸料平台2.1构造要求2.1.1悬挑式槽钢卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动，计算书及图纸应编入施工方案。
2.1.2悬挑式槽钢卸料平台的搁支点与上部拉接点，必须位于建筑物上，不得设置在脚手架等施工设备上。
2.1.3 钢丝绳构造上两边各设前后两道，两道中的每一道均应作单道受力计算。
2.1.4应设置4个经过验算的吊环。
吊运平台时应使用卡环，不得使用吊钩直接钩挂吊环。
吊环应用甲类3号沸腾钢制作。
2.1.5平台吊装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于3个。
建筑物锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。
2.1.6平台左右两侧必须装置固定的防护栏杆。
平台上的脚手板应铺严绑牢，平台周围须设置不低于1.5m高的防护围栏，围栏里侧用密目安全网封严，下口设置180mm挡脚板，护栏上严禁搭设物品。
2.1.7平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。
2.1.8平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。
2.1.9平台上应显著的标明容许荷载值。
操作平台上人员和物料的总重量，严禁超过设计的容许荷载。
卸料平台搭设标准化做法图集
卸料平台搭设标准化做法图集样本根据施工手册编制，图片来源于网络。
1、卸料平台应根据规范和使用情况进行专项设计，用料、搭设尺寸和搭设方法应符合规范要求。
2、平台周边用钢管搭设3 道防护栏杆。
第一道防护栏杆距底座上表面1200mm，第二道距底座上表面600mm，第三道距底座上表面200mm。
防护栏杆内侧满挂密目安全网。
平台周边设200mm高踢脚板。
立杆间距不大于2000mm。
栏杆及踢脚板均刷红白警戒色。
3、平台围挡内右侧挂卸料平台告示牌。
两牌的尺寸均为：宽×高=800mm×1000mm。
卸料平台示意图卸料平台告示牌卸料平台平面图落地式卸料平台说明：钢管扣件落地式卸料平台的立杆间距、步距及搭设高度要求通过计算以后来确定，符合脚手架规范要求，搭设时不能与外架连结在一起。
卸料平台作为施工中的重要临时平台，主要起周转材料的作用，由于其特殊性质，必须要出具专项施工方案，对其安全性、可行性做一个非常全面的做法和设计，此次就为其施工方案中的一篇，认为可行的拿走吧！施工部署一、技术准备1) 项目技术部根据现场及图纸编制卸料平台施工方案。
2) 施工前，要对操作人员进行书面安全技术交底及班前喊话。
3) 施工过程中，要进行现场指导及复核等工作。
二、人员计划根据现场进度及卸料平台搭设的工程量，每个卸料搭设劳动力计划安排如下表：劳动力计划安排表三、材料要求3.1. 钢管（1）钢管截面尺寸外径为48mm，壁厚3.5mm。
用于卸料平台的维护栏杆。
（2）钢管质量要求：a.钢管表面应无裂纹，两端面平整，严禁打孔；b.钢管外观质量按下表进行：3.2 扣件（1）应使用与钢管管径相配合的可锻铸铁制作的扣件，其材质应符合国家现行标准《钢管脚手架扣件》（GB15831）的规定；（2）扣件与钢管的贴合面应严密整合，应保证与钢管扣紧时接触良好；（3）扣件活动部位应能灵活转动，开口处的最小距离应小于5mm；（4）在螺栓拧紧力矩达到65N▪m 时，扣件不得发生破坏。
