综合管廊发展状况及现浇和预制管廊比较PPT培训课件

合集下载

城市地下综合管廊 ppt课件

2020/10/28
•4
一、城市地下综合管廊概述及发展状况
1、定义
u干线综合管廊一般设置于道路中央下方，负责向支线综合管廊提供配送服务，主要收容的管线为通信、有线电视、电力、燃气、自来水等，也有的干线综合管廊将雨、污水系统纳入。其特点为结构断面尺寸大、覆土深、系统稳定且输送量大，具有高度的安全性，维修及检测要求高。
•13
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 4）俄罗斯。俄罗斯莫斯科陆续建成的综合管廊容纳了自来水、通讯、电力、燃气管道、污水管道、热力、甚至部分保温燃料油管等管道。
2020/10/28
莫斯科陆续建成的综合管廊
•14
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 5）日本。日本是目前世界上综合管廊建设最先进的国家。目前，日本综合管廊建设已经处于国际领先水平，实现了大规模综合管廊建设。其国内管线管理以综合管廊管理为主。
2020/10/28
•15
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外 5）日本。东京综合管廊。
2020/10/28
•16
一、城市地下综合管廊概述及发展状况
2、发展历程
（1）国外
国外情况
总体来看，国外的技术发展早，建成规模大，管线种类综合。
2020/10/28
•17
一、城市地下综合管廊概述及发展状况
1992年上海浦东大开发，在张杨路着手建设国内第一条现代化的综合管廊（干线型），综合管廊沿道路两侧同时敷设，采用双室箱涵断面，同时将易燃易爆的燃气管道也容纳在内。综合管廊投资达3个亿，1994年土建竣工， 2001年配套全部结束，全长11.125千米。这算是我国第一条较具规模并已投入运营的综合管廊。

综合管廊

2.国内的建设、运营管理模式（1）台湾
在综合管廊建设中，政府起推动作用。在主要城市都成立了共同管道管理署，负责共同管道的规划、建设、资金筹措及共同管道的执法管理。
（2）上海
管廊由政府部门直接委托专业物业公司管理，即政府建政府管。如上海世博会的综合管廊已移交市政管理局管理；安亭新镇的管廊也由市政主管部门委托专业公司管理。
综合管廊现状及未来发展趋势
主要内容
01 综合管廊的发展概况 02 综合管廊的国内外应用情况 03 综合管廊的建设、运营管理模式 04 综合管廊的收费模式 05 国内的相关政策及技术规范 06 我国发展综合管廊的主要问题 07 综合管廊项目中PPP的应用
综合管廊
01 综合管廊的发展概况 1.背景
（2）东京临海副都心地下综合管廊：该综合管廊总长16公里，是目前世界上规模最大、最充分利用地下空间的综
合管廊。容纳上水管、中水管、下水管、煤气管、电力电缆、通信电缆、通信光缆、空调冷热管、垃圾收集管等九种城市基础设施管道。
3.国内的发展历史
4.国内的应用情况
（1）广州大学城：全长10公里，容纳供电、供水、供冷、电讯、有线电视5种管线。
2.国内综合管廊的技术规范《城市综合管廊工程技术规范》（GB50838-2015）作为国内第一本综合管廊
的设计规范，该规范于2015年5月27日颁布，2015年6月1日起实施。该规范中对于综合管廊设计中的以下四方面进行了规定：
1）管廊的设计年限； ቤተ መጻሕፍቲ ባይዱ）断面设计； 3）管线设计； 4）附属系统设计。
之一时，工程管线宜采用综合管沟集中敷设：（1）交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建
地下铁道、立体交叉等工程地段。（2）不宜开挖路面的路段。（3）广场或主要道路的交叉处。

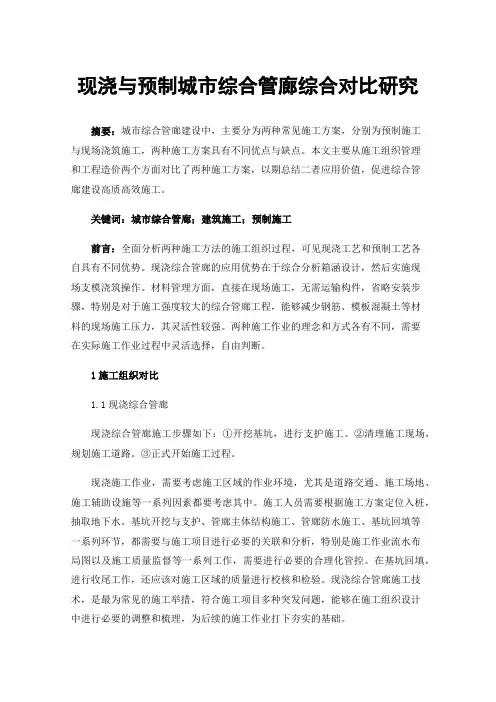

现浇与预制城市综合管廊综合对比研究

现浇与预制城市综合管廊综合对比研究摘要：城市综合管廊建设中，主要分为两种常见施工方案，分别为预制施工与现场浇筑施工，两种施工方案具有不同优点与缺点。

本文主要从施工组织管理和工程造价两个方面对比了两种施工方案，以期总结二者应用价值，促进综合管廊建设高质高效施工。

关键词：城市综合管廊；建筑施工；预制施工前言：全面分析两种施工方法的施工组织过程，可见现浇工艺和预制工艺各自具有不同优势。

现浇综合管廊的应用优势在于综合分析箱涵设计，然后实施现场支模浇筑操作。

材料管理方面，直接在现场施工，无需运输构件，省略安装步骤，特别是对于施工强度较大的综合管廊工程，能够减少钢筋、模板混凝土等材料的现场施工压力，其灵活性较强。

两种施工作业的理念和方式各有不同，需要在实际施工作业过程中灵活选择，自由判断。

1施工组织对比1.1现浇综合管廊现浇综合管廊施工步骤如下：①开挖基坑，进行支护施工。

②清理施工现场，规划施工道路。

③正式开始施工过程。

现浇施工作业，需要考虑施工区域的作业环境，尤其是道路交通、施工场地、施工辅助设施等一系列因素都要考虑其中。

施工人员需要根据施工方案定位入桩，抽取地下水。

基坑开挖与支护、管廊主体结构施工、管廊防水施工、基坑回填等一系列环节，都需要与施工项目进行必要的关联和分析，特别是施工作业流水布局图以及施工质量监督等一系列工作，需要进行必要的合理化管控。

在基坑回填，进行收尾工作，还应该对施工区域的质量进行校核和检验。

现浇综合管廊施工技术，是最为常见的施工举措，符合施工项目多种突发问题，能够在施工组织设计中进行必要的调整和梳理，为后续的施工作业打下夯实的基础。

1.2预制综合管廊在预制综合管廊中，所用建筑构件是在工厂中提前制作完成，然后运输到施工现场进行吊装。

构件预制完成后，首先需要检查运输和吊装设备，主要是检查车辆性能状态和吊具质量，进行使用前全面检查和必要维护。

从工厂中调取预制完成的构件，将其运输至建设场地。

综合管廊PPT介绍

综合管廊主体施工
综合管廊的主体施工，按施工工艺不同可分为：
现浇混凝土综合管廊
预制拼装综合管廊
综合管廊分类
综合管廊分类
一、干线综合管廊干线共同沟一般设置于道路中央下方，负责向支线共同沟提供配送服务，主要收容的管线为通信、有线电视、电力、燃气、自来水等，也有的干线共同沟将雨、污水系统纳入。其特点为：稳定、大流量的运输；高度的安全性；紧凑的内部结构；可直接供给到稳定使用的大型用户；一般需要专用的设备；管理及运营比较简单。
管廊内管线敷设
四、天然气管道天然气管道应采用无缝钢管。天然气调压装置不应设置在综合管廊内。天然气管道分段阀宜设置在综合管廊外部。当分段阀设置在综合管廊内部时，应具有远程关闭功能。天然气管道进出综合管廊时应设置具有远程关闭功能的紧急切断阀。天然气管道进出综合管廊附近的埋地管线、放散管、天然气设备等均应满足防雷、防静电接地的要求。五、热力管道热力管道应采用无缝钢管、保温层及外护管紧密结合成一体的预制管。管道附件必须进行保温。管道及附件保温结构的表面温度不得超过 50℃。当热力管道采用蒸汽介质时，排风管应引至综合管廊外部安全空间，并应与周边环境相协调。热力管道及配件保温材料应采用难燃材料或不燃材料。注意：由于管线及电缆敷设需要大量的支吊架，考虑支吊架后期采用膨胀螺栓固定，可能破坏主体结构。故管廊内支吊架安装采用前期预埋铁，后期焊接固定的方式。
缺点:是对周围环境的影响较大。
适用于城市新区新建道路的管廊建设
综合管廊主体施工
盾构法是暗挖法施工中的一种全机械化施工方法。它是将盾构机械在地中推进，通过盾构外壳和管片支承四周围岩防止发生往隧道内的坍塌。同时在开挖面前方用切削装置进行土体开挖，通过出土机械运出洞外，靠千斤顶在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。

综合管廊工程建设与管理PPT课件

03 综合管廊工程管理
运营管理与维护
运营管理
确保管廊正常运行，提供安全、可靠的管道服务。
维护计划
制定定期维护和检查计划，确保管廊设施处于良好状态。
维修保养
对管廊进行必要的维修和保养，防止设施老化。
应急预案
制定应对突发事件的应急预案，确保快速响应。
信息化管理
信息化系统建设
数据采集与监控
信息共享
标准化建设
制定综合管廊工程建设标准和规范，确保工程质量和安全，促进技术的推广和应用。
法律法规保障
完善相关法律法规，明确各方责任和义务，保障综合管廊的可持续发展。
可持续发展与环境保护
节能减排
采用绿色建筑材料和节能技术，降低能耗和排放，实现低碳环保。
资源循环利用
对管廊内的废弃物进行分类处理和回收利用，提高资源利用效率。
国际典型案例介绍
巴黎地下综合管廊
作为世界上最早的综合管廊之一，巴黎地下管廊具有完善的监控和维护系统，确保了城市基础设施的正常运行。
日本东京地下综合管廊
东京的地下管廊在设计和建造上充分考虑了地震等自然灾害的影响，具有较高的安全性能。
案例对比分析与启示
国内外案例在建设规模、技术应用、运维管理等方面存在差异，反映了不同国家和地区的实际情况和发展需求。
综合管廊工程建设与管理ppt课件
contents
目录
• 综合管廊工程概述 • 综合管廊工程建设 • 综合管廊工程管理 • 综合管廊工程案例分析 • 综合管廊工程未来发展与挑战
01 综合管廊工程概述
定义与特点
定义
综合管廊是一种地下基础设施，将各类管线集中在一个构筑物中，方便管线的维护和管理。

城市地下综合管廊建设PPT课件

利用BIM的3D实比例模型进行管线碰撞检验
ppt课件完整
32
机电管线综ppt课合件完优整化调整效果图
33
4、施工模拟运用BIM技术进行施工方案模拟，对管道运输、施工过程、机械配置等进行预演，确定施工顺序，比较多种方案的可实施性与便捷性，提前暴露出施工方案中的安全隐患与冲突问题，为施工方案的择优提供依据。此外，施工前对施工班组进行虚拟施工交底，避免了因二维图纸理解错误造成的施工返工及材料浪费。
9
设计要求
总体原则：根据《城市综合管廊工程技术规范》 GB50838-2015 结构设计使用年限应为100年；乙类建筑物进行抗震设计结构安全等级应为一级构件的裂缝控制等级应为三级防水等级标准应为二级
ppt课件完整
10
安全防灾
1、消防系统
管廊内部消防措施
在管廊内，一般100~200m设置防火
预制拼装施工流程图
ppt课件完整
21
明挖预制拼装法
起吊预制好的管廊
ppt课件完整
22
3、盾构法使用盾构机在地中推进，通过盾构外壳和管片支撑四周围岩，防止发生隧道内的坍塌，同时在开挖面前方用刀盘进行土体开挖，通过出土机械运出洞外，靠推进油缸在后部加压顶进，并拼装预制混凝土管片，形成隧道结构的一种机械化施工方法。
ppt课件完整
吊顶模拟安装
34
基pp坑t课件支完整护方案模拟
35
5、进度模拟 BIM软件可根据信息模拟施工进度。通过进度模拟，检查进度计划制定是否合理，并相应调整与优化进度计划。此外，根据确定的进度计划，制定相应的材料资源供应计划，避免带来的材料浪费或不到位对施工造成的影响。
ppt课件完整
36

综合管廊结构预制混凝土与现浇混凝土的区别和差异

综合管廊结构预制混凝土与现浇混凝土的区别和差异摘要：综合管廊在城市地下空间的利用、对自然灾害的抵御能力、沟内各管线后期的养护、有效解决拉链路问题等方面有着非常卓越的贡献。

当前国内有越来越多的大中型城市都在进行综合管廊的建设与试验规划，综合管廊的建设迎合了时代的发展需要。

综合管廊的建设分为预制和现浇两种方式。

本文从综合管廊建设的现状、存在的问题以及预制拼装式综合管廊的发展趋势进行研究，分析预制拼接式综合管廊与现浇综合管廊中存在的优缺点。

关键词：综合管廊结构；预制混凝土；现浇混凝土；区别；差异前言：随着城市化进程的加快，综合管廊结构的应用越来越多广泛，由于综合管廊结构本身具备多种优势，能够提升市政工程建设的质量，因此在大中型城市中综合管廊正深入的推广和应用。

然而在综合管廊结构预制混凝土与现浇混凝土存在一定的差异，对二者的区别进行分析有利于掌握两种混凝土浇筑方式的优缺点。

一、综合管廊建设的现状城市市政公用管线是城市正常运营的生命线，伴随着城市建设水平的加快，我国的城市基础设施网络化管网体系建设中遇到的问题也越来越多，如管线增容、扩容和维修而反复开挖的“拉链路”，对市民交通和安全带来影响。

市政公用管线中的架空管线和空中蜘蛛网影响城市市容，给市政道路带来重大的安全隐患。

地下管线安全事故的频繁发生，使得城市中的基础设施建设矛盾不断增加。

二、综合管廊建设存在的问题第一，法律法规不完善。

当前由于国内现有的综合管廊法律不完善，政府的主导作用力度不够，使综合管廊建设需要通过一定的法律法规来进行行政手段调节，否则综合管廊建设的质量和水平受到影响。

第二，技术规范不完善。

针对城市综合管廊的技术规范较为不完善，国家对管线的综合规划规范仅在电力行业关于电缆隧道中的电缆敷设技术，其他管线技术规范标准是针对直埋或架空敷设制定而成，缺乏必要的技术规范标准，使得管线的技术规范和标准与综合管廊建设不匹配。

第三，综合管廊投资的主体不明确。

综合管廊应用预制混凝土装配化施工与现浇混凝土施工的比较

综合管廊应用预制混凝土装配化施工与现浇混凝土施工的比较姓名：徐安锁单位：天津城建道桥工程有限公司摘要：管廊现浇预制随着城市区域的扩大及建设的发展，建设地下综合管廊的优点逐步得到政府相关部门的肯定。

城市综合管廊是指在城市地下建造的管线公共隧道，将以往分散独立埋设的电力、通信、燃气、给水、热力、排水等市政管线集中敷设在该隧道内，实施统一规划、设计、施工和维护实施共同维护和集中管理，减少以往路面应经常开挖埋设管线而影响道路通行，环境污染等问题。

综合管廊在日本被称为“共同沟”，在我国亦被称为“共同管道、综合管沟”。

当前，地下管线、综合管廊施工方法主要是现浇和预制装配两种。

现浇方法施工的箱形、拱形混凝土涵管，在铁道、交通、水利工程和城市地下市政综合管廊中已多年、得到较多应用，但现浇混凝土的缺点是：1、只能采用开槽施工，不能适应顶管需求。

2、施工作业时间长、现场湿作业工作量大、需较长的混凝土养护增强时间，开槽后较长时间不能回填，在城市中不利于道路建设缩短施工工期、满足快速放行交通的要求。

3、在现场制作中，地下水对施工有较大的影响，需将地下水降至底板标高以下，才能浇筑混凝土基础，增加施工成本，也不利于生态环境的保护。

4、现场制作的混凝土抗渗性能不如工厂内制作的混凝土，容易局部发生渗漏，影响管道的使用功能。

5、现浇混凝土涵管易出现裂缝。

裂缝会引起渗漏，影响结构应力状态。

6、现场制作的混凝土涵管按一定长度分段，分段间采用橡胶止水带连接，其缺点有：1）橡胶止水带形式接口受地基不均匀沉降、温度变化及止水带正常老化等因素影响，造成止水带撕拉断裂，止水失效，形成渗水通道。

2）橡胶止水带耐压力差，如输送液体介质，只能在低压状态下工作，一般只用于无压管道，有压管道中易被击穿。

3）混凝土涵管止水带接口施工质量不易保证，往往由于止水带部位混凝土捣固不密实而留下暗渗漏通道，引起涵管接口渗漏。

7、现场制作的管道分段间隔长度大，地基如有不均匀沉降、或受外荷载作用，易发生折断，因此，要求提高管道纵向基础承载力，涵管纵向配筋量也需加大。

城市地下综合管廊简介 ppt课件

综合管廊的概念
城市地下综合管廊
？
什么是
综合管廊？
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
综合管廊的概念
缆线沟
干线管廊
城市地下综合管廊
支线管廊
综合管廊：
建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施
《城市综合管廊工程技术规范》（GB50838-2015）
2、台湾省共同管道设置管理办法（2000年）
第四条新建或拓宽之市区道路、省道、县道及中央道路主管机关指定之道路，得设置共同管道，其断面设计应符合左列规定：一、路幅宽度在四车道以上。二、设有中央分隔岛。三、设有人行道。四、具备完整之排水系统。
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
Changsha Planning & Design Institute co.,LTD
综合管廊相关政策
城市地下综合管廊
《住房城乡建设部中国农业发展银行关于推进政策性金融支持城市地下综合管廊建设的通知》 (2015年11月)
《住房城乡建设部国家开发银行关于推进开放性金融支持城市地下综合管廊建设的通知》 (2015年11月)
Changsha Planning & Design Institute co.,LTD
综合管廊的发展史
城市地下综合管廊
长沙市规划设计院有限责任公司
Changsha Planning & Design Institute co.,LTD
综合管廊的发展史

城市综合管廊基础知识 ppt课件

ppt课件
17
相关的国家规范
• 1 《城市综合管廊工程技术规范》GB50838-2015 • 2 《智能建筑工程质量验收规范》GB50339-2013 • 3 《综合布线系统工程设计规范》GB50311-2016 • 4 《安全防范工程技术规范》GB50348-2004 • 5 《爆炸危险环境电力装置设计规范》GB50058-
ppt课件
10
成都市监控中心规划
• 根据成都市综合管廊总体规划监控中心采用“1+1+N”的模式，即成都市监控中心应一个主总监控中心（成都市金牛区金周路），天府新区监控中心作为灾备中心，其他监控中心作为N个分控中心。
ppt课件
11
现场设备间
• 设置于综合管廊现场，用于综合管廊沿线区域监控与报警系统的控制及汇聚设备集中安装的空间。（200米1个防火分区，每个防火分区1个现场设备间）
火灾自动报警系统（火灾自动报警系统、可燃气体探测报警系统、防火门监控系统）
综合布线系统（监控中心）
ppt课件
15
系统架构
ppt课件
16
三级控制+两级管理的架构
• 1 每个防火分区管廊信息集成到设备层。 • 2 各设备层信息集成到变电站（101-108），
这是第一个环网(光纤电话、安防系统、环境监控）. • 3 各变电站信息集成到监控中心(S1-S4),这是第2个环网。 • 4 监控中心再传到总控中心。
综合管廊监控与报警系统
内部交流资料 -成渝管廊项目部
ppt课件
1
目录
• 一管廊的概述 • 二综合管廊监控与报警系统 • （一）环境与设备监控 • （二）安全防范系统 • （三）通信系统 • （四）火灾报警系统 • （五）可燃气体报警系统 • （六）综合布线系统 • 三综合管廊防爆的基础知识 • 附： IP防护等级介绍

综合管廊发展状况及现浇和预制管廊比较
