孔与轴内孔配合建议
孔与轴的极限配合公差
02
03
延长使用寿命
精确的孔与轴配合公差可以减少零件 的磨损，从而延长机器的使用寿命和 维护周期。
感谢您的观看
THANKS
孔与轴的极限配合公 差
目录
CONTENTS
• 孔与轴配合公差的基本概念 • 孔与轴配合公差的分类 • 孔与轴配合公差的选择 • 孔与轴配合公差的检测 • 孔与轴配合公差的应用
01 孔与轴配合公差的基本概 念
孔与轴的定义
孔
在机械零件中，孔通常是指圆柱形的 内表面，其直径尺寸通常表示为D， 孔径范围一般在IT0-8级。
自行车链条与链轮的配合
自行车链条与链轮的配合公差影响链条的传动效果和稳定性，进而 影响骑行体验和安全性。
钟表齿轮与轴承的配合
钟表齿轮与轴承的配合公差要求极高，以确保钟表的准确性和稳定 性。
应用效果
提高机器性能
精确的孔与轴配合公差可以减少摩擦、磨损和振动，从而 提高机器的性能和效率。 Nhomakorabea01
增强安全性
在关键领域如汽车和航空航天中，精确 的孔与轴配合公差可以增强设备的安全 性和稳定性，减少事故风险。
用于测量轴的配合公差，有不 同规格，可根据需要选择。
检测步骤
清洁测量面
确保测量面干净无杂物，以免影响测量结果。
选择合适的测量工具
根据需要选择合适的测量设备和工具。
进行测量
按照所选的测量方法进行测量，并记录测量数据。
分析测量结果
根据测量数据评估孔与轴的配合公差是否符合要求。
05 孔与轴配合公差的应用
实现机械系统的功能要求
配合公差的选择直接影响到机械系统的功能要求， 如运动精度、稳定性、耐久性等。
提高机械系统的可靠性
第二章 孔和轴的极限与配合
第二章 孔与轴的极限与配合
（3）过渡配合 可能具有间隙或过盈的配合，此时孔的公差带与轴的公差带 相互交叠，如图1-7所示。它是介于间隙配合与过盈配合之间的 一种配合，但间隙和过盈量都不大。 过渡配合主要用于孔、 轴间的定位联结(既要 最大间隙 Xmax =Dmax -dmin =ES-ei 求装拆方便；又要求对 最大过盈 Ymax =Dmin -dmax =EI-es 中性好)
第二章 孔与轴的极限与配合
最大间隙
Xmax =Dmax -dmin =ES-ei
最小间隙 Xmin =Dmin -dmax =EI-es
图2-8 间隙配合公差带示意图
第二章 孔与轴的极限与配合
.021 例1:齿轮衬套孔Ø25H7 +0 mm和中间轴轴径 0 0.020 Ø25f6( )mm ，求此配合的极限间隙。 0.033
(1)零线。 (2)确定公差带大小位置。 (3)孔 、轴 (或 ) 或在公差带里写孔、轴。 (4)作图比例基本一致，单位 µ m 、mm均可。 (5)基本尺寸相同的孔、轴公差带才能画在一张图上。
第二章 孔与轴的极限与配合
.035 例：已知孔的尺寸Ø100+ 0 mm，轴的尺 0 0.045 寸为Ø100 0.023 mm，试画出孔和轴的公差 带图。
图1-7过渡配合图
第二章 孔与轴的极限与配合
3、配合公差
∣Xmax－Xmin∣ Tf＝ ∣Xmax－Ymax∣＝|ES－ei－（EI－es）|＝TD＋Td |Ymax －Ymin| 若要提高配合精度（即↓Tf）可减小相配合的孔、轴尺 寸公差（即提高相配合的孔、轴加工精度）。
第二章 孔与轴的极限与配合
解： （２）孔的实际偏差 = 65.010 – 65 = +0.010 （mm） 轴的实际偏差 = 64.980 – 65 = -0.020 (mm) （３）孔的公差： Th = Dmax – Dmin = 65.0190–65 = 0.019 (mm) 轴的公差： Ts = dmax – dmin = 64.990–64.977 = 0.013 (mm)
孔、轴公差与配合讲义
孔、轴尺寸公差与配合请看幻灯片上的这幅画，谁能告诉我这幅画是什么意思呢？………作图也是如此，按标准绘制，这样的图纸大家看起来才会舒服，才会容易理解。
基本术语及其定义有关孔和轴的定义1．孔通常指工件的圆柱形内表面，也包括非圆柱形内表面（由二平行平面或切面形成的包容面）。
2．基准孔在基孔制配合中选作基准的孔。
3．轴通常指工件的圆柱形外表面，也包括非圆柱形外表面（由二平行平面或切面形成的被包容面）。
4．基准轴在基轴制配合中选作基准的轴。
在公差与配合中，孔和轴的关系表现为包容和被包容的关系，即孔为包容面，轴为被包容面。
当尺寸加工时越来越大，我们认为是孔；尺寸加工时越来越小，我们认为是轴。
孔和轴的定义明确了公差与配合国家标准的应用范围。
在公差与配合中，孔和轴都是由单一尺寸确定的，例如圆柱体的直径、键与键槽的宽度等。
由单一尺寸A所形成的内、外表面如图6-1所示。
图6-1孔和轴的定义示意图有关尺寸的术语及定义1．尺寸包括线性尺寸和角度尺寸2．基本尺寸由设计给定的尺寸，称为基本尺寸。
它是按产品的使用要求，根据零件的强度、刚度等计算或试验、类比等经验而确定，并按标准直径或标准长度圆整后所给的尺寸。
是计算偏差的起始尺寸。
相互配合的孔、轴基本尺寸相同。
3．极限尺寸允许尺寸变化的两个极限值，称为极限尺寸。
两个极限尺寸中，较大的一个称为最大极限尺寸（孔D max、轴d max），较小的一个称为最小极限尺寸（孔D min、轴d min）。
极限尺寸4. 实际尺寸通过测量获得的某一孔、轴的尺寸，称为实际尺寸。
由于测量误差的存在，实际尺寸并非尺寸的真值，同时，由于形位误差等影响，同一零件表面的不同位置、不同方向的实际尺寸也往往是不等的。
5．最大实体状态（MMC）和最大实体尺寸（MMS）在尺寸极限范围以内，具有材料量最多时的状态称为最大实体状态。
在此状态下的尺寸，称为最大实体尺寸。
对于轴和孔来讲，分别是轴的最大极限尺寸d max和孔的最小极限尺寸D min。
孔、轴公差与配合
6、孔、轴公差代号与配合代号
1）孔、轴公差带代号 由基本偏差代号与标准公差等级号组成，例如：
φ50H8—基本尺寸为φ50的孔的公差带代号； 其中基本偏差代号为H，标准公差等级8级
φ25f7—基本尺寸为φ25轴公差带代号； 其中基本偏差代号为f，标准公差等级7级
2）孔、轴配合代号 将相互配合的孔公差带号与轴公差带代号组合而成，
φ45T7/h6 T7孔的基本偏差 ES=-ei+（Th-Ts）
=-54+9=-45μm 查附表3-5得 ES=-54+9=-45μm 两种方法结果相同。
三、公差与配合在图样上的标注
1、装配图上，在基本尺寸后标配合代号 2、零件图上，在基本尺寸后标注公差代号， 有三种标注形式：
1）代号标注法：65k6 适用于大批量生产 2）偏差标注法：65(00..00201)2 适用于小批量生产 3）混和标注法：65k6(00..0020)12适用于批量未定
2.工艺等价性：在高精度或较高精度的间隙、过渡 和过盈配合中，一般取孔比轴低一个级别。
其中：间隙和过渡配合时IT≤8级为高或较高精度， 过盈配合时IT ≤ 7级为高精度或较高精度。
下面按配合的三种种类来讨论：
1）间隙配合A-H中孔的基本偏差EI的确定
如图所示：平行移动后，基孔制变成了基轴制，
根据倒影关系有： Xmin=Xmin’
3）过盈配合P-Zc中孔的基本偏差ES的确定 如图所示：平行移动后，基孔制变成了基轴制，
Ymin Ym’in
+ 0 -
Ymax Y’max
D
由倒影关系：Ymin=Ymin‘ 而其中： Ymin=ES-ei=（EI+Th）-ei=Th-ei
Ymin’=ES-ei=ES-（es-Ts）=ES+Ts 代入整理得：ES=-ei+（Th-Ts）
常用尺寸轴孔公差与配合的选择
配合件的生产情况
• 按大批大量生产时，加工后所得的尺寸通常呈正
态分布；而单件小批量生产时，加工所得的孔的 尺寸多偏向最小极限尺寸，轴的尺寸多偏向最大 极限尺寸，即呈偏态分布。所以，对于同一使用 要求，单件小批生产时采用的配合应比大批大量 生产时要松一些。如大批量生产时的φ50H7/js6 的要求，在单件小批生产时应选择φ50H7/h6。同 样，受其它工作条件的影响，配合的间隙或过盈 也应随之变化。如表2-22。
• 基孔制和基轴制是两种平行的配合制。基孔制配合能满
足要求的，用同一偏差代号按基轴制形成的配合，也能 满足使用要求。如：H7/k6与K7/h6的配合性质基本相 同，称为“同名配合”。所以，配合制的选择与功能要 求无关，主要考虑加工的经济性和结构的合理性。
• 从制造加工方面考虑，两种基准制适用的场合不同；从
• 配合件的工作情况 • 各种基本偏差形成配合的特点 • 配合件的生产情况
配合件的工作情况
• 选择配合的类型时，应考虑配合件间有无相对运
动、定心精度高低、配合件受力情况、装配情况 等。配合类型的选择可依据下表来对比选择。
间隙配合的特点
间隙配合有A～H（a～h）共十一种，其特点是：
➢ 利用间隙贮存润滑油及补偿温度变形、安装误差、弹性 变形等所引起的误差。
• 基孔制、基轴制的优先、常用配合见书中的表。
举例
如图所示，车床C616 主轴箱齿轮轴筒与隔套的配合。 由于滚动轴承是标准件，它与 齿轮轴筒的配合选用基孔制配 合，齿轮轴筒的公差带代号为 Φ60js6，而隔套作用只是将两 个滚动轴承隔开，作轴向定位 用，为了方便装配，它只要松 套在齿轮轴筒的外径上即可， 公差等级也可选用更低的。这 类配合就是用不同公差等级的 非基准孔公差带组成。
常用尺寸轴孔公差与配合的选择
过盈配合的选用
对于利用过盈来保证固定或传递载荷的孔、 轴配合，应选用过盈配合。 ✓ 不传递载荷而只以作为定位用的过盈配合，可以选用
由基本偏差r、s(或R、S)组成的配合。
✓ 连接件如销、键等传递载荷的配合，可以选用小过盈
的基本偏差p、r(或P、R)组成的配合，以增加联结的 可靠性。
加工工艺的角度来看，对应用最广泛的中小直径尺寸的 孔，通常采用定尺寸刀具（如钻头、铰刀、拉刀等）加 工和定尺寸量具（如塞规、心轴等）检验。而一种规格 的定尺寸刀具和量具，只能满足一种孔公差带的需要。 对于轴的加工和检验，一种通用的外尺寸量具，也能方 便地对多种轴的公差带进行检验。由此可见：对于中小 尺寸的配合，应尽量采用基孔制配合。
孔轴公差与配合的选用
常用尺寸尺寸公差与配合的选用
孔、轴配合的精度设计
• 圆柱结合的精度设计实际上就是圆柱结合的公差
与配合的选用，它是机械设计与制造中至关重要 的一环，公差与配合的选用是否恰当，对机械的 使用性能和制造成本有着很大的影响。圆柱结合 的精度设计包括：
✓配合制的选用 ✓公差等级的选用 ✓配合的选用
公差等级的应用
配合IT5至IT13
（1）应遵循工艺等价的原则，即相互结合的零件，其加 工的难易程度应基本相当。根据这一原则，对于基本 尺寸≤500mm的，当公差等级在IT8以上时，标准推 荐 孔 比 轴 低 一 级 ， 如 ： H8/m7，K7/h6； 当 公 差 等 级在IT8以下时，标准推荐孔与轴同级，如：H9/h9， D9/h9，IT8属于临界值，IT8级的孔可与同级的轴 配 合 ， 也 可 以 与 高 一 级 的 轴 配 合 ， 如 ： H8/f8， H8/k7。对于基本尺寸＞500mm的，一般采用孔、 轴同级配合。
轴与孔结合的公差与配合
一、公差与配合的基本术语及定义1、尺寸的术语及定义：（1）尺寸：指用特定单位表示线性长度的数值，由数字和长度单位两部分组成。
（2）孔、轴尺寸：孔—主要指圆柱形内表面，也包括其他非圆柱形内表面中由单一尺寸确定的部分。
轴—主要指圆柱形外表面，也包括其他非圆柱形外表面中由单一尺寸确定的部分。
（3）基本尺寸：指设计给定的尺寸，也是图样中标注的尺寸。
孔的基本尺寸代号用D 表示，轴的基本尺寸代号用d表示。
（4）实际尺寸：指对实际零件通过测量获得的尺寸。
孔、轴的实际尺寸分别用D a、d a 表示。
（5）极限尺寸：指允许实际尺寸变化的两个界限值。
孔、轴的最大极限尺寸分别用D max、d max表示；孔、轴的最小极限尺寸分别用D min、d min表示。
2、偏差与公差的术语及定义：（1）尺寸偏差（简称偏差）：尺寸偏差是由某一尺寸减去基本尺寸所得的代数差，可为正值、负值或零。
在计算和标注时，除零外的值必须带有正、负号。
极限偏差：极限偏差分为上偏差和下偏差。
上偏差：最大极限尺寸减去其基本尺寸所得的代数差称为上偏差。
孔用ES、轴用es表示。
下偏差：最小极限尺寸减去其基本尺寸所得的代数差称为下偏差。
孔用EI、轴用ei表示。
孔、轴的极限偏差可表示为：孔：孔的上偏差=孔的最大极限尺寸-孔的基本尺寸ES=D max-D孔的下偏差=孔的最小极限尺寸-孔的基本尺寸EI=D min-D轴：轴的上偏差=轴的最大极限尺寸-轴的基本尺寸es=d max-d轴的下偏差=轴的最小极限尺寸-轴的基本尺寸ei=d min-d②实际偏差：实际尺寸减去基本尺寸所得的代数差。
③孔、轴极限偏差的标注形式。
（2）尺寸公差（简称公差）：允许尺寸的变动量称为尺寸公差。
它等于最大极限尺寸与最小极限尺寸之代数差的绝对值，也等于上偏差与下偏差之差的绝对值。
孔：T h=|D max-D min|=|ES-EI|轴：T s=|d max-d min|=|es-ei|注意：公差与偏差是两个根本不同的概念，公差是绝对值，不能为零，它代表制造精度的要求，反映加工难易程度；而偏差是代数差，表示与基本尺寸偏离的程度，与加工难易度无关。
孔轴公差配合的选择
xx，轴公差配合的选择
首先要明白公差配合的知识，详细通过机械设计手册或相关书籍均有详细介绍，公差配合讲的就是配合关系的尺寸数据，举例，对于Φ40的孔，与Φ40的轴配合：
一、当需要能够转动时，叫间隙配合
1、需要非常大的间隙，或着是农用机械：
可以选择H11/c11
2、需要间隙稍微小一点：
选择H9/d9
3、需要非常小的间隙：
选择H8/f7
二、当不需要转动时（包括轴承与轴的配合），叫过渡配合
1、紧密配合，用于定位：
H7/js6
2、轴承与轴的配合：
H7/k6
三、当需要轴、孔完全固联在一起时，叫过盈配合
1、过盈配合的孔要做得比轴要小，需要用压力机装配，或温差法装配
四、配合前面的字母由
A、B、C……X、Y、Z，A级间隙最大，Z级间隙为负值（不仅没有间隙，而其轴比孔小）
五、字母后面的是精度等级，数字越小精度越高
六、基本尺寸是设计的基准值，相互配合的轴与孔都应该是同一个基准值
七、公差是以基本尺寸为基准的一系列配合形式
八、非刚性的过盈配合，可以选择过盈量大的配合，如：
H7/z6（这需要用压力机装配的）
九、设计顺序是：
首先要确定基本尺寸，而后再选择配合形式
比如“6 H7的孔：6 H7中的H7表示基孔制7级精度，6表示其基本尺寸为6mm的“孔槽”。
其加工控制尺寸要求为
6.000－
6.012之间。
孔轴公差配合的选择
XX,轴公差配合的选择
首先要明白公差配合的知识，详细通过机械设计手册或相关书籍均有详细介绍，公差配合讲的就是配合关系的尺寸数据，举例，对于①40的孔，与①40 的轴配合：
一、当需要能够转动时，叫间隙配合
1、需要非常大的间隙，或着是农用机械：
可以选择H11/c11
2、需要间隙稍微小一点：
选择H9/d9
3、需要非常小的间隙：
选择H8/f7
二、当不需要转动时（包括轴承与轴的配合），叫过渡配合
1、紧密配合，用于定位：
H7/js6
2、轴承与轴的配合：
H7/k6
三、当需要轴、孔完全固联在一起时，叫过盈配合
1、过盈配合的孔要做得比轴要小，需要用压力机装配，或温差法装配
四、配合前面的字母由
A、B、C,,X、Y乙A级间隙最大，Z级间隙为负值（不仅没有间隙，而其轴比孔小）
五、字母后面的是精度等级，数字越小精度越高
六、基本尺寸是设计的基准值，相互配合的轴与孔都应该是同一个基准值
七、公差是以基本尺寸为基准的一系列配合形式
八、非刚性的过盈配合，可以选择过盈量大的配合，如：
H7/Z6 （这需要用压力机装配的）
九、设计顺序是：
首先要确定基本尺寸，而后再选择配合形式
比如“6 H7勺孔：6 H7中的H7表示基孔制7级精度，6表示其基本尺寸为6mm 的“孔槽”。
其加工控制尺寸要求为
6.000－
6.012 之间。
项目2孔和轴的公差与配合
15
公差配合与量具使用
出版社
理工分社
图2.2 极限尺寸
16
公差配合与量具使用
出版社
理工分社
二、公差与偏差的术语及其定义 1.偏差 某一尺寸（实际尺寸、极限尺寸等）减其基 本尺寸所得的代数差称为偏差。 偏差有以下几种： （1）极限偏差 （2）实际偏差
17
公差配合与量具使用
出版社
理工分社
（1）极限偏差 极限尺寸减其基本尺寸所得的代数差称为极 限偏差。 由于极限尺寸有最大极限尺寸和最小极限尺 寸之分，因此极限偏差有上偏差和下偏差之分， 如图2.3所示。
10
公差配合与量具使用
出版社
理工分社
实例引入 零件图上尺寸标注的含义需要弄清楚。
11
公差配合与量具使用
出版社
理工分社
一、尺寸的术语和定义 1.尺寸 用特定单位表示线性尺寸值的数值称为尺寸 。在机械零件中，线性尺寸值包括直径、半径、 宽度、深度、高度和中心距等，在机械制图中， 图样上的尺寸通常以mm为单位，如以此为单位时 ，可省略单位的标注，仅标注数值。
29
公差配合与量具使用
出版社
理工分社
3.零线、公差带与公差带图解
为了使用方便，在实际应用中一般不画出孔 和轴的全形，只将轴向截面图中有关公差部分按 规定放大画出，这种图称为极限与配合图解，也 称公差带图解。
30
公差配合与量具使用
出版社
理工分社
（1）零线 在极限与配合图解中，表示基本尺寸的一条 直线称为零线。以零线为基准确定偏差和公差。 作公差带图解时，通常将零线沿水平方向绘制， 在其左端画出表示偏差大小的纵坐标并标上“0”和 “+”“-”号，在其左下方画上带单向箭头的尺寸线 ，并标上基本尺寸值。正偏差位于零线上方，负 偏差位于零线下方，零偏差与零线重合。
孔和轴的公差与配合

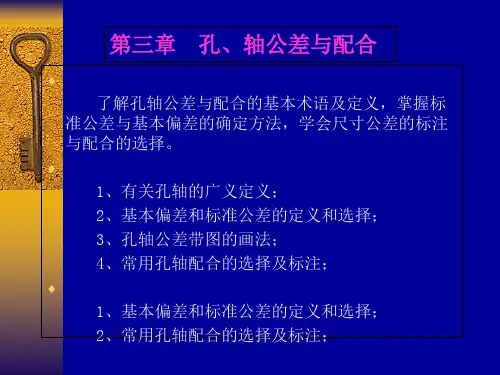

第三章孔、轴公差与配合思考题3-1 试述基本尺寸、极限尺寸和实际尺寸的含义，它们有何区别和联系？3-2 试述极限偏差、实际偏差和尺寸公差的含义，它们有何区别和联系？3-3 试述标准公差和基本偏差的含义，它们与尺寸公差带有何关系？3-4 试述配合的含义，配合分哪三类，这三类配合各有何特点？3-5 试述配合公差的含义？由使用要求确定的配合公差的大小与孔、轴公差的大小有何关系？3-6 为了满足各种不同的孔、轴配合要求，为什么要规定基准制？3-7 试说明下列概念是否正确：①公差是孔或轴尺寸允许的最大偏差？②公差一般为正值，在个别情况下也可以为负值或零？③过渡配合是指可能具有间隙，也可能具有过盈的配合。
因此，过渡配合可能是间隙配合，也可能是过盈配合？④孔或轴的实际尺寸恰好加工为基本尺寸，但不一定合格？⑤基本尺寸相同的孔和轴的极限偏差的绝对值越大，则其公差值也越大？⑥mm就是的意思？⑦按同一图样加工一批孔后测量它们的实际尺寸。
其中，最小的实际尺寸为，最大的实际尺寸为，则该孔实际尺寸的允许变动范围可以表示为mm？3-8 编制孔、轴公差表格时，为什么需要进行尺寸分段？同一尺寸分段的公差值是加何确定的？3-9 GB/T1800.2-1998对常用尺寸孔和轴分别规定了多少个标准公差等级？试写出它们的代号。
标准公差等级的高低是如何划分的？如何表示？3-10 GB/T1800.2-1998对常用尺寸孔和轴分别规定了多少种基本偏差？试写出它们的代号。
轴的基本偏差数值如何确定？孔的基本偏差数值如何确定？3-11 为什么要规定基本偏差？基本偏差数值与标准公差等级是否有关？3-12 为什么要规定孔、轴常用公有效期带和优先、常用配合？3-13 为什么孔与轴配合应优先采用基孔制？在什么情况下应采用基轴制？3-14 试述各个标准公差等级和各种配合的应用场合？3-15 大尺寸和常用尺寸的孔、轴公差与配合有什么区别和联系？3-16 试述配制配合的应用场合场合以及如何应用配制配合？3-17 看图1-3.1所示的起重机吊钩的铰链，叉头1的左、右两孔与轴销2的基本尺寸皆为φ2 0mm，叉头1的两上孔与销轴2的配合要求采用过渡配合，拉杆3的φ20mm孔与销轴2的配合要求采用间隙配合。
轴与孔的三种配合方式
轴与孔的三种配合方式
以轴与孔的三种配合方式为标题，我们将分别介绍插装配合、过盈配合和间隙配合这三种常见的轴孔配合方式。
一、插装配合
插装配合也称为松配合，是指轴与孔之间的配合间隙较大，轴可以轻松地插入孔中，不需要施加过大的力。
插装配合常用于需要经常拆卸、更换的部件上，例如机械设备中的轴承、齿轮等。
这种配合方式具有便于拆卸和更换的优点，但在使用过程中容易产生松动和振动。
二、过盈配合
过盈配合也称为紧配合，是指轴与孔之间的配合间隙较小，轴需要施加一定的力才能插入孔中。
过盈配合具有较高的精度要求，可以提高装配件的定位精度和传递扭矩的能力。
这种配合方式常用于需要高精度和高扭矩传递的部件上，例如汽车发动机中的曲轴与曲轴箱的配合。
过盈配合的优点是具有较高的精度和传递能力，但在装配和拆卸时需要施加一定的力，且容易产生卡死现象。
三、间隙配合
间隙配合是指轴与孔之间的配合间隙既不大也不小，处于一种合适的状态，轴可以轻松插入孔中，同时又能保证一定的运动精度和传递能力。
间隙配合常用于需要既能够灵活运动又能够传递一定扭矩
的部件上，例如滑动轴承、滑动轮等。
间隙配合的优点是具有较好的运动灵活性和传递能力，但在高速运动时容易产生摩擦和磨损。
总结：轴与孔的配合方式有插装配合、过盈配合和间隙配合三种。
插装配合适用于需要经常拆卸、更换的部件；过盈配合适用于需要高精度和高扭矩传递的部件；间隙配合适用于需要既能够灵活运动又能够传递一定扭矩的部件。
不同的配合方式在不同的应用场景中发挥着重要的作用，合理选择和使用配合方式可以提高装配件的性能和寿命。
孔与轴的滑配合,一般间隙为0.03—0.06毫米。
孔与轴的滑配合,一般间隙为0.03—0.06毫米。
孔与轴的滑配合是机械加工中最常用的一种配合方式，在各种机械设备和工具中都会涉及到。
滑配合是指通过克服一定的摩擦力，在孔和轴之间实现运动的一种连接方式。
一般情况下，孔和轴之间都会存在一定的间隙，这个间隙一般应该是在0.03毫米到0.06毫米之间。
在下面的文章中，我将详细介绍孔与轴的滑配合，以及为什么选择这个间隙大小的原因。
一、孔与轴的滑配合的基本原理孔与轴的滑配合的原理非常简单，就是通过克服摩擦力，让孔和轴之间发生运动。
这个运动可以是旋转也可以是直线移动，一般情况下是旋转运动。
当孔和轴之间发生运动时，摩擦力就会产生热量，并把热量传递到周围的环境中。
这就是孔与轴的滑配合的基本原理。
二、孔与轴的滑配合的特点1. 配合紧密度高孔与轴的滑配合的紧密度非常高，能够保证准确、稳定地传输动力。
2. 能够承受较大的负载孔与轴的滑配合能够承受较大的负载，并且不会出现轻微的松动和抖动。
3. 摩擦力小用孔与轴的滑配合可以减少摩擦力，并且不需要润滑油，这样就可以减少维护成本。
4. 维护简单孔与轴的滑配合没有传统配合方式中那么复杂，因此维护起来也比较简单。
三、孔与轴的滑配合的优缺点1. 优点（1）精度高：孔与轴的滑配合的精度可控制在0.002mm以内，比其他配合方式的精度要高得多。
（2）传动平稳：孔与轴的滑配合能够保证传动速度和载荷平稳，不会像其他配合方式产生冲击。
（3）寿命长：孔与轴的滑配合的寿命很长，不会受到传统配合方式中磨损和松动等问题的影响。
2. 缺点（1）安装难度高：孔与轴的滑配合的安装比较复杂，并需要特殊工具才能完成。
（2）适用性差：孔与轴的滑配合只适用于低速高载荷的场合，对于高速低载荷的场合并不适用。
（3）维护成本高：因为孔和轴之间没有润滑油，因此需要经常进行维护，这会给使用者带来一定的维护成本。
四、为什么要选择孔和轴的间隙大小在滑配合中，孔和轴之间必须存在一定的间隙。
浅谈机械设计孔与轴的配合
浅谈机械设计孔与轴的配合摘要：机械设计是制造业的核心基础技术，是制造业持续发展的动力支撑。
近年来，因为全球市场经济剧烈竞争的现象和世界上许多人对于消费产品质量的要求逐渐上升，信息技术融合了各种创新技术和方法，包括信息技术，机械设计理论不断的更新、机械设计方法不断的创新，这样才能更好的满足广大消费者对于产品的要求。
本文就其孔与轴的配合相关内容展开了探究。
关键词：机械设计；机械工程；孔与轴配合引言：在我国计算机的发展比较晚，计算机设计的发展也比较落后，计算机设计师们只能根据机械设计的统一要求来设计，以前的机械设计比较薄弱，设计方法也比较单一。
由于所采用的公式和方法比较老，导致产品的整体质量水平不能满足当前城市的要求。
因为很多机械设计产品都存在着一些相似的质量问题，所以机械设计的理念更需要更新和改革，我们要将相关学科的知识融入到设计理念中，通过不同方面的知识来促进机械设计。
1现代机械设计理论与方法的特点1.1创新性在当前的社会大环境下，所有行业工作者都在思想和方法上创新。
一个企业和公司如果不能创新，一味的沿用旧的思想和方法，那他们距离关门也会不远了。
同时，对于国家来说，创新也是不可缺少的。
如今，很多人都是在原有的基础上对理念进行创新和改革，这能够很好的满足市场对产品的要求。
而且，新颖的理念和方法也让设计师的思维更加开阔，提高设计师的想象空间，让他们设计出更好的产品，帮助企业降低成本，为企业获得更多的收益。
1.2系统性如今，许多机械设计理念都具有系统性，这是因为现在市场上的很多机械产品都是组合产品，所以他们的设计必须要系统化。
现在市场中一些新兴的，独立的机械产品很受广大消费者的欢迎，这使得了设计师在设计时更独立,更新颖。
1.3一体化近代机械设计理论与方法的发展很短，属于新兴学科。
尽管之前传统落后的设计方法和理念在机械产品中一直存在，但是现在机械设计想中却包含着众多的学科，这说明机械设计的概念不能只是单一的，要想得到更大的发展空间，就必须将相关的学科结合起来。
轴孔间隙配合
轴孔间隙配合
轴孔间隙配合是机械设计中常用的一种配合方式，它是指轴与轴孔之间的间隙大小。
在机械设计中，轴孔间隙配合的选择非常重要，因为它直接影响到机械零件的精度、寿命和可靠性。
轴孔间隙配合的选择应该根据机械零件的使用环境、工作条件和要求来确定。
一般来说，轴孔间隙配合分为松配和紧配两种类型。
松配是指轴与轴孔之间的间隙较大，这种配合方式适用于要求较高的转动精度和较小的摩擦阻力的场合。
例如，精密仪器、精密机床等。
紧配是指轴与轴孔之间的间隙较小，这种配合方式适用于要求较高的传动精度和较大的承载能力的场合。
例如，汽车发动机、船舶发动机等。
在选择轴孔间隙配合时，还需要考虑到轴和轴孔的材料、形状和尺寸等因素。
一般来说，轴和轴孔的材料应该相同或相似，形状应该尽量简单，尺寸应该符合设计要求。
此外，还需要注意轴孔间隙配合的公差选择。
公差是指轴和轴孔之间允许的最大间隙或最小间隙。
公差的选择应该根据机械零件的使用环
境、工作条件和要求来确定。
一般来说，公差越小，配合越紧密，但是制造难度和成本也会增加。
总之，轴孔间隙配合是机械设计中非常重要的一环，它直接影响到机械零件的精度、寿命和可靠性。
在选择轴孔间隙配合时，需要考虑到机械零件的使用环境、工作条件和要求，以及轴和轴孔的材料、形状和尺寸等因素。
同时，还需要注意轴孔间隙配合的公差选择，以保证机械零件的质量和性能。
