螺纹的基本要素和分类
螺纹
编辑
车削螺纹注意事项：考虑螺纹加工牙型的膨胀量，外螺纹大径（公称直径d ）一般应车得比基本尺寸小0.2~0.4mm（约0.13P），保证车好螺纹后牙顶处有0.125P的宽度（P是螺距），镗内螺纹的底孔时保证底孔直径为公称直径-P。。螺纹切削应注意在两端设置足够的升速进刀段δ1和降速退刀段δ2，以剔除两端因变速而出现的非标准螺距的螺纹段。同理，在螺纹切削过程中，进给速度修调功能和进给暂停功能无效；若此时按进给暂停键，刀具将在螺纹段加工完后才停止运动。螺纹加工的进刀量可以参考螺纹底径，即螺纹刀最终进刀位置。螺纹小径为：大径-1.2倍螺距；螺纹加工的进刀量应不断减少，具体进刀量根据刀具及工件材料进行选择,但最后一次不要小于0.1mm。螺纹加工完成后可以通过观察螺纹牙型判断螺纹质量及时采取措施。但应注意对外螺纹来说当螺纹牙顶未尖时，增加刀的切入量反而会使螺纹大径增大，增大量视材料塑性而定，当牙顶已被削尖时，增加刀的切入量则大径成比例减小，根据这一特点要正确对待螺纹的切入量，防止报废。对于一般标准螺纹，都采用螺纹环规或塞规来测量。在测量外螺纹时，如果螺纹“过端”环规（通规）正好旋进，而“止端”环规（止规）旋不进，则说明所加工的螺纹符合要求，反之就不合格。测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。除螺纹环规或塞规测量外还可以利用其它量具进行测量，用螺纹千分尺测量螺纹中径等等。
螺纹密封应用指导：将应用麦特雷Blu‐Goo超级密封润滑剂涂抹在内螺纹和外螺纹上，用刷子或其他应用工具涂抹均匀。
8测量
编辑
1、对于一般标准螺纹，都采用螺纹环规或塞规来测量。
螺纹测量
螺纹测量
2、螺纹千分尺是用来测量螺纹中径的。也可以用量针测量螺纹中径的方法称三针量法。
3、齿厚游标卡尺用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。
钳工基础第七章螺纹加工详解课件
煤油、75％煤油+25％植物油
铜
机械油、硫化油、75％煤油+25％矿物油
铝
50％煤油+50％机械油、85％煤油+15％亚麻油、煤油、松节 油
第35页，共52页。
2．攻螺纹方法
（1）在螺纹底孔的孔口处要倒角，通孔螺纹
的两端均要倒角，这样可以保证丝锥比较
容易地切入，并防止孔口出现挤压出的凸
边。
（2）攻螺纹前，工件的装夹位置要正确，应
M16×1-5g6g M-普通螺纹 16-公 称直径（大径Ф16）×1-螺距是 1mm(粗牙不标螺距) 右旋（旋向未 标表示右旋螺纹） 5g-中径公差带 代号 6g-顶径公差带代号中等旋 和长度
连接紧固
第9页，共52页。
螺纹种类 代号 牙形角
标记举例
用途
管螺纹
G
55°60°
（非本项目主要内容详情请查阅国家 标准）
将圆杆端部做成15°～20°的倒角，且倒 角小端直径应小于螺纹小径。 （2）由于套螺纹的切削力较大，且工件为圆 杆，套削时应用V形夹板或在钳口上加垫铜 钳口，保证装夹端正、牢固。
(1).攻螺纹前底孔直径的计算
对于普通螺纹来说，底孔直径可根据下列经验公式
计算得出：
脆性材料
D底=D1.05P （铸铁）
塑性材料 D底=DP （钢及有色金属）
式中，D底——底孔直径； D——螺纹大径；
P——螺距。
第31页，共52页。
例:分别在中碳钢和铸铁上攻M162的螺纹， 求各自的底孔直径。 解：因为中碳钢是韧性材料 所以底孔直径为:
5、GB3464-83规定：手用和机用普通螺 纹丝锥有粗牙、细牙之分，有粗柄、细柄之 分，有单支和成组之分，有等径和不等径之
螺纹标准,国标
为了满足工业生产的需要，提高产品质量和生产 效率，制定统一的螺纹标准势在必行。
3
标准化管理需求
为了加强标准化管理，促进技术进步和产业升级， 国家需要建立完善的螺纹标准体系。
国标螺纹标准发展历程
起步阶段
01
20世纪50年代，我国开始制定自己的螺纹标准，主要参照国际
标准和国外先进标准。
发展阶段
公差带
米制普通螺纹的公差带包括大径公差带、中径公差带和小径公差带。 各公差带的宽度和位置根据公差等级和配合方式的不同而有所差异。
04 管路连接用管螺纹解读
管路连接用管螺纹基本概念
01
管路连接用管螺纹是一种用于管道连接的螺纹标准，具有特定 的牙型和尺寸规格。
02
管路连接用管螺纹分为管外螺纹和管内螺纹两种，分别与管接
牙型
米制普通螺纹的牙型为等边三角形，牙侧角为60°，牙顶和牙底均 为平面。
直径
米制普通螺纹的直径分为大径、中径和小径，分别与外螺纹的牙顶、 牙中和牙底以及内螺纹的牙底、牙中和牙顶相对应。
米制普通外/内螺纹尺寸计算
大径
公称直径+2×螺距
中径
公称直径+螺距
米制普通外/内螺纹尺寸计算
小径
公称直径-1.3×螺距
头或管件的内外螺纹相匹配。
管路连接用管螺纹的牙型通常为三角形或梯形，具有一定的螺
03
距和牙高。
管路连接用管外/内螺纹尺寸计算
管外螺纹尺寸计算
根据管道外径、螺距和牙型高度等参 数，计算出管外螺纹的大径、中径和 小径等关键尺寸。
管内螺纹尺寸计算
根据管道内径、螺距和牙型深度等参 数，计算出管内螺纹的大径、中径和 小径等关键尺寸。
螺纹基础知识大全
螺纹基础知识大全————————————————————————————————作者：————————————————————————————————日期:螺纹的基本知识螺纹是指在圆柱表面或圆锥表面上,沿着螺旋线形成的、具有相同断面的连续凸起和沟槽，如图１所示。
注:牙顶：牙的顶端表面牙底:沟槽底部表面图１生产实际中加工螺纹有多种方法，图２为在圆柱表面上车削螺纹的过程。
在工件外表面形成的螺纹称为外螺纹，在工件内表面形成的螺纹称为内螺纹。
1．螺纹的结构要素(摘自ＧB／T14791，圆柱螺纹）（1）螺纹牙型:在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。
常见的螺纹牙型见表1。
表1名称普通螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹特征M G TｒＢ（无）代号图样(２）大径、中径、小径:表2名称代号解释图样大径d、D 与外螺纹的牙顶或内螺纹的牙底相重的假想圆柱直径（即螺纹的最大直径)小径d１、D1与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱直径（即螺纹的最小直径）中径d２、D2在大径和小径之间假想有一圆柱，其母线通过牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱，其母线称为中径线,其直径称为螺纹的中径代号(d、Ｄ）、(d１、D１)、（d2、D2）中，小写字母代表外螺纹直径,大写字母代表内螺纹直径。
（3)线数:圆柱端面上螺纹的数目,用n表示。
沿一条螺旋线形成的螺纹为单线螺纹；沿两条或两条以上，在轴向等距离分布的螺旋线所形成的螺纹,为多线螺纹,如图3所示。
(ａ）单线螺纹(b) 双线螺纹图３(4) 螺距和导程：如图3所示。
螺距（代号：P）:相邻两牙中径线上对应两点间的轴向距离。
导程(代号:Ph):螺旋线形成的螺纹上的相邻两牙,在中径线上对应两点间的轴向距离。
对于单线螺纹，螺距=导程，对于多线螺纹，螺距＝导程/线数。
(5）旋向：如图４(b)所示。
顺时针旋转时旋入的螺纹,称为右旋螺纹逆时针旋转时旋入的螺纹,称为左旋螺纹。

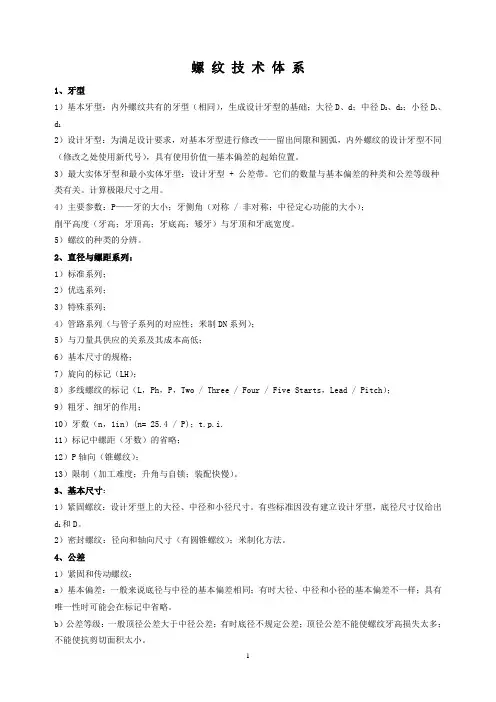

螺纹介绍
螺纹技术体系1、牙型1）基本牙型：内外螺纹共有的牙型（相同），生成设计牙型的基础；大径D、d；中径D2、d2；小径D1、d12）设计牙型：为满足设计要求，对基本牙型进行修改——留出间隙和圆弧，内外螺纹的设计牙型不同（修改之处使用新代号），具有使用价值—基本偏差的起始位置。
3）最大实体牙型和最小实体牙型：设计牙型 + 公差带。
它们的数量与基本偏差的种类和公差等级种类有关。
计算极限尺寸之用。
4）主要参数：P——牙的大小；牙侧角（对称 / 非对称；中径定心功能的大小）；削平高度（牙高；牙顶高；牙底高；矮牙）与牙顶和牙底宽度。
5）螺纹的种类的分辨。
2、直径与螺距系列：1）标准系列；2）优选系列；3）特殊系列；4）管路系列（与管子系列的对应性；米制DN系列）；5）与刀量具供应的关系及其成本高低；6）基本尺寸的规格；7）旋向的标记（LH）；8）多线螺纹的标记（L，Ph，P，Two / Three / Four / Five Starts，Lead / Pitch）；9）粗牙、细牙的作用；10）牙数（n，1in）(n= 25.4 / P)；t.p.i.11）标记中螺距（牙数）的省略；12）P轴向（锥螺纹）；13）限制（加工难度；升角与自锁；装配快慢）。
3、基本尺寸：1）紧固螺纹：设计牙型上的大径、中径和小径尺寸。
有些标准因没有建立设计牙型，底径尺寸仅给出d1和D。
2）密封螺纹：径向和轴向尺寸（有圆锥螺纹）；米制化方法。
4、公差1）紧固和传动螺纹：a）基本偏差：一般来说底径与中径的基本偏差相同；有时大径、中径和小径的基本偏差不一样；具有唯一性时可能会在标记中省略。
b）公差等级：一般顶径公差大于中径公差；有时底径不规定公差；顶径公差不能使螺纹牙高损失太多；不能使抗剪切面积太小。
c）优选公差带：米制螺纹的基本偏差与公差等级组合种类很多；英制螺纹公差带数量较少（三种：精3、中2、粗1），基本偏差与公差等级形成固定搭配，推荐中等等级2，公差带代号内没有基本偏差字母。
螺纹的基础知识
螺纹的基础知识目录一、螺纹的基本概念 (2)1.1 螺纹的定义 (3)1.2 螺纹的形成 (4)1.3 螺纹的分类 (5)二、螺纹的要素 (6)2.1 主要要素 (7)2.2 次要要素 (8)三、螺纹的主要参数 (9)四、螺纹的几何特性 (10)4.1 线性尺寸 (11)4.2 径向尺寸 (12)五、螺纹的机械性能 (13)5.1 螺纹的强度 (14)5.2 螺纹的硬度 (15)5.3 螺纹的疲劳强度 (16)六、常用螺纹类型及应用 (17)6.1 普通螺纹 (18)6.2 英制螺纹 (19)6.3 精密螺纹 (20)七、螺纹的制造工艺 (21)八、螺纹的检测与质量评估 (22)8.1 形状检测 (23)8.2 尺寸检测 (24)8.3 表面质量检测 (25)九、螺纹的选用与设计 (26)9.1 选用原则 (27)9.2 设计步骤 (29)9.3 设计实例 (30)十、螺纹的维护与保养 (32)10.1 使用注意事项 (33)10.2 维护保养方法 (34)10.3 常见问题及解决方法 (35)一、螺纹的基本概念螺纹是一种广泛应用于机械、建筑、电子等领域的连接元件，它能够实现物体的紧密连接和传递力矩。
螺纹由两个或多个螺旋形的斜面组成，这些斜面在空间中相互配合，形成一条连续的螺纹线。
根据其截面形状，螺纹可分为三角形、矩形、梯形和锯齿形等。
螺纹的主要参数包括螺纹的公称直径（大径）、小径、中径、螺距和导程等。
公称直径是螺纹的最大直径，通常用于表示螺纹的规格和尺寸。
小径是螺纹的最小直径，通常与中径相等。
中径是螺纹的平均直径，用于计算螺纹的强度和应力分布。
螺距是相邻两个螺纹峰之间的距离，导程是螺纹旋转一周时沿轴向前进的距离。
螺纹的类型繁多，按照使用要求和性能特点，可以分为普通螺纹、特殊螺纹和管螺纹等。
普通螺纹适用于一般传动和连接，如螺钉、螺母等。
特殊螺纹适用于需要较高承载能力和耐磨性的场合，如梯形螺纹和锯齿形螺纹。
螺纹基础知识
螺纹基础知识目录一.螺纹概述二.螺纹的分类三. 螺纹术语四.米制普通螺纹（M）五.美制锯齿形螺纹BUTT六.美制统一螺纹UN七.螺纹的检验一.螺纹概述1.螺纹是工业文明的产物。
2.标准化是工业文明的的象征。
3.螺纹的国际标准有三种英制螺纹（1841年惠特沃斯提出世界上第一份螺纹标准） 美制统一螺纹（二战后美国螺纹标准转化成为同盟国的统一标准UN）公制螺纹（在美制螺纹基础上转化而成，并逐步取代美制螺纹及英制螺纹）二、螺纹的分类螺纹按用途可以分为三类：1.紧固连接螺纹2.传动连接螺纹3.管螺纹紧固螺纹，主要用于联接和紧固各种机械零件。
这类螺纹联接的使用要求是可旋合性(便于装配和拆换)和联接的可靠性。
主要包含：1.米制普通螺纹（M)2.美制统一螺纹（UN）3.英制惠氏螺纹55°（B.S.W.）4.米制小螺纹（S）60°5.米制航空航天螺纹（MJ牙底）60°6.美制航空航天螺纹（UNJ圆弧牙底）传动螺纹,通常用于传递运动或动力。
螺纹联接的使用要求是传递动力的可靠性或传递位移的准确性主要包含：1.米制梯形螺纹30°（TR）2.美制梯形螺纹29°（ACME）3.米制矩齿形螺纹（3°/30°）B4.美制锯齿形螺纹（7°/45°）（BUTT）5.英制锯齿形螺纹（7°/45°）B.S.BUTT)管螺纹,这类螺纹用于密封联接。
螺纹的使用要求是结合紧密，不漏水、不漏气和不漏油。
主要包含：1.英制管螺纹55°1.1一般密封管螺纹（R）1.2非密封管螺纹（G）2.美制管螺纹60°2.1一般密封管螺纹（NPT,NPSC）2.2干密封管螺纹（NPTF）2.3非密封管螺纹（NPSM,NPSL,NPTR）3.米制管螺纹（60°）3.1一般密封米制管螺纹（ZM,M）3.2非密封米制管螺纹（M）牙顶单线螺纹：P=Ph 多线螺纹：P=Ph/n四、米制普通螺纹（M）螺纹标注：公称直径为24mm、螺距为1.5mm、方向为左旋的细牙普通螺纹.表示为M24X1.5LH公称直径为24mm、螺距为3mm、粗牙普通螺纹.表示为M24大径——与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，即螺纹的最大直径，如图 1 所示。
螺纹常识
螺纹常识一、螺纹种类•按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；•按螺纹旋向可分为左旋和右旋；•按螺旋线条数可分为单线和多线；•按螺纹母体形状分为圆柱和圆锥等。
二、螺纹的要素螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。
1. 牙型在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
螺纹的牙型比较：2. 直径螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。
3. 线数沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
4. 螺距和导程螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
5. 旋向顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。
三、螺纹的标记（1）普通螺纹普通螺纹用得最广泛，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹一般均为普通螺纹。
普通螺纹分粗牙普通螺纹和细牙普通螺纹。
细牙普通螺纹多用于精密零件和薄壁零件上。
在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注。
普通螺纹的标记由五部分组成：1）特征代号M (表示普通螺纹)2）尺寸代号尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。
“M10”表示公称直径为10 mm、螺距1.5 mm的单线粗牙普通螺纹。
“M10×1”表示公称直径为10mm、螺距为1 mm的单线细牙普通螺纹。
3）普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H、7H。
螺纹加工操作技能及注意事项
螺纹加工操作技能及注意事项一、螺纹基本知识1.螺纹的形成和螺纹种类在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起称为螺纹。
在圆柱或圆锥外表面上所形成的螺纹称为外螺纹；在圆柱或圆锥内表面上所形成的螺纹称为内螺纹。
螺纹的种类分：标准螺纹、特殊螺纹（螺纹牙型符合标准螺纹规定，而大径和螺距不符合标准）和非标准螺纹（有矩形螺纹、平面螺纹和滚动螺纹等）。
标准螺纹又分普通螺纹（细牙螺纹和粗牙螺纹）、管螺纹（非密封管螺纹和密封管螺纹）、梯形螺纹、锯齿形螺纹。
2.螺纹的基本要素2.1螺纹要素：牙型、公称直径、大径（D、d）、螺距Ｐ（或导程Ｐh）、线数n、螺纹精度、旋向。
a）三角形螺纹 b）矩形螺纹 c）梯形螺纹 d）圆弧螺纹 e）锯齿形螺纹图：各种螺纹的牙型2.2螺纹代号：标准螺纹代号的表示顺序是：牙型--公称直径×螺距（导程/线数）——精度等级——旋向。
①普通螺纹代号普通螺纹代号按GB/T193—2003规定如下：粗牙普通螺纹用字母“M”及“公称直径”表示；细牙普通螺纹用字母“M”及“公称直径×螺距”表示。
当螺纹为左旋时，在螺纹代号之后加写“LH”②梯形螺纹代号梯形螺纹代号按GB/T5796—2005标准规定如下：梯形螺纹用“Tr”表示，单线螺纹用“Tr”及“公称直径×螺距”表示；多线螺纹用“Tr”及“公称直径×导程（P螺距）”表示；当螺纹为左旋时，在代号之后加注“LH”。
2.3螺纹标记：标准螺纹的表示方法二、攻螺纹用丝锥在孔中切削出内螺纹的加工方法，称为攻螺纹，攻螺纹（亦称攻丝）是用丝锥在工件内圆柱面上加工出内螺纹。
1.攻螺纹用的工具1.1丝锥1）丝锥的分类①根据使用方法：手用丝锥和机用丝锥；②按加工方式分:切削丝锥和挤压丝锥；③按被加工螺纹分: 公制粗牙丝锥,公制细牙丝锥,管螺纹丝锥等；④根据其形状分为直槽丝锥，螺旋槽丝锥和螺尖丝锥；⑤根据螺纹的旋向，可分为右旋丝锥和左旋丝锥。
螺纹基础知识(扫盲篇)
1、螺纹基本参数：螺纹六要素：牙型（三角形、梯形、矩形、锯齿形和方形等。
）、公称直径、小径、线数、螺距和导程、旋向。
（螺纹五要素：牙型、直径（大径、小径、中径）、线数、螺距和导程、旋向）只有六个螺纹要素完全相同的内、外螺纹才能旋合。
螺纹牙型、大径和螺距是最基本要素，称为螺纹三要素。
凡是牙型、直径、螺距符合标准的为标准螺纹；牙型符合标准，直径或螺距不符合标准的为特殊螺纹；牙型不符合标准的为非标准螺纹。
不同牙型的用途：三角形螺纹用于连接；梯形、方形螺纹用于传动等。
2、螺纹的画法1、“摸得着的画粗实线，摸不着的画细实线”，应将表示牙底的细实线画入圆角或倒角部分。
在垂直于螺纹轴线的投影图的视图中，表示牙底的细实线圆只画约3/4圈，此时轴或孔上的倒角的投影不应画出。
2、有效内、外螺纹的终止界线（简称螺纹终止线），规定用一条粗实线来表示。
3、螺纹尾部一般不必画出，当需要表示螺尾时，该部分的牙底用与轴线成30°的细实线绘制。
4、螺纹不可见时所有图线用虚线绘制。
5、在内、外螺纹的剖视或断面图中，剖面线都必须画到粗实线为止。
6、在绘制不穿通的螺孔（螺纹盲孔）时，一般应将钻孔深度与螺纹深度分别画出，且钻孔深度一般应比螺纹深度大0.5D，其中D位螺纹大径，钻头端都有一圆锥，锥顶角为118°，钻孔时不穿通（称为盲孔），底部造成一锥面，在画图时钻孔底部锥面的顶角可简化为120°。
螺纹的自锁：连接螺纹的自锁条件：螺纹升角φ小于或等于当量摩擦角。
螺纹连接的主要类型：1）螺栓连接：普通螺栓连接、铰制孔螺栓连接；2）螺钉连接；3）双头螺栓连接；4）紧定螺钉连接；5）地脚螺栓连接；6）吊环螺钉连接，分A型和B型两种结构，A型无退刀槽，B型有退刀槽。
螺纹种类和应用场合：按用途分：连接螺纹和传动螺纹；常见的连接螺纹有粗牙普通螺纹、细牙普通螺纹和管螺纹三种。
连接螺纹的共同特点是牙型都是三角形，其中普通螺纹的牙型角为60°，管螺纹的牙型角为55°。
螺丝的基础知识
螺丝的基础知识一、螺丝的要素包括:牙型、公称直径、螺距(或导程)头数、螺纹公差带、旋向A 牙型包括三角牙方牙、梯形锯齿形、圆形牙B直径包括:大径(外螺纹称顶径、内螺纹称底径)、小径(外螺纹称底径、内螺纹称顶径)、公称直径(指螺纹大径的基本尺)C头数(又称线数)分为:单头、双头、多头(或外螺纹顶径、内螺纹底径的线数) 螺距和导程:相邻两牙在中径线上对应两点间的轴向距离称为螺距(同一条螺旋线上的相邻两牙在中线上对应两点间的轴向距离称导程)、对于单线螺纹螺距等于导程,对于多头螺纹导程等于螺距乘头数(S=Z×P)注:S表示螺纹导程,Z表示头数,P表示螺距,D旋向:分为右旋(顺时针方向常用)、左旋(逆时针方向).E螺纹旋合长度:两个相互配的螺纹,沿螺纹轴线方向相互旋合部分的长度,工见GB197-81.F螺纹公差带:它表示螺纹加工的准确程度,规定加尺寸合格的范围.由其相对G于基本牙型的位置和大小组成.见GB197-81.国家规定的公差带，内螺纹有5G、6G、7G、5H、6H、7H。
外螺纹有6e、6f、5g、6g、7g、5h、6h、7h。
二、螺纹的各类：注：内、外螺纹公差可以任意组合，为了保证足够触高度，最好组合为H/g、H/h、G/h配合。
M6×1—5g 6g（5g表示中径公差带代号，6g表示顶任务径差带代号）M6×1—6H（中径和顶径公差带代事情相同）三、常用普通内螺纹基本尺寸（GB196-81）注：螺纹攻丝前孔径底径要求：孔径=螺纹直径-螺距（D=M-P例：M6-1=5），铸铁、铜类可偏小0．1—0．2三角螺丝螺纹成型规格表表3 螺栓、螺钉和螺柱公称长度l系列表(GB3106-82)注：1、括号内为尽可能不采用规格。
2、GB/T901-1988《等长双头螺柱》另增加（18）、（22）、（28）、（32）、（38）、（85）、（95）、170、190、（210）、（230）、（240）、250、（260）几种规格。
螺纹的基础知识教材
切削部分
套螺纹：用板牙在圆杆或管子上 切削 出外螺纹的方法称为套螺纹。
排屑孔
1）加工工具
板牙：加工外螺纹工 具，高速钢或合金钢 制作并淬火外理。两 端都有切削部分。
板牙架：装夹板牙的工具， 用螺钉紧固。
2）圆杆直径的计算公式：d杆=d－0.13P
d杆——套螺纹前圆杆直径，mm d ——螺纹大径,mm p ——螺距,mm
5）、攻螺纹的操作要领： (1)攻螺纹时，用右手掌按住铰杠中 部沿丝锥轴线用力加压，左手配合 作顺向旋进；保证丝锥中心线与孔 中心线重合。在转动的同时，要加 入切屑液或机油，起到润滑作用。 (2)为避免切屑过长咬住丝锥，攻 螺纹时应经常用反转1/2圈，断掉 铁屑,还应注意丝锥与工件表面是 否垂直。
螺纹的种类
连接螺纹
普通螺纹
按 用 途 分
传动螺纹
管螺纹 梯形螺纹
下节课，我们来 讲一讲螺纹的标 注方法、代号含 义及螺纹加工方 法.
锯齿形螺纹
螺纹的标记
（1）、普通螺纹
普通螺纹用得最广泛，螺纹紧固件（ 螺栓、螺柱、 螺钉、螺母等零件）上的螺纹一般均为普通螺纹。 普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普 通螺纹多用于精密零件和薄壁零件上。 在螺纹的标记中，细牙普通螺纹的螺距必须注出， 而粗牙普通螺纹的螺距一般不标注。
梯形螺纹的标记示例
Tr40×7LH－7e, 梯形螺纹(螺纹特征代号为Tr), 公称
直径 φ 40 ，单线，螺距 7 ，左旋，中径公差带代号 7e ；中等 旋合长度。 注意: 只标注中径公差带代号，旋合长度只有两 种（代号N和L），当中等旋合长度时，N省略不注。
当螺纹为多线螺纹时，标记为： Tr40×14 （ P7 ）－ 7e , 其中“ 14” 为导程 ,“7” 为螺距 ，双线螺纹。 梯形螺纹的螺纹副表示为：Tr40×7－7H/7c, 内螺纹的 公差带在前，外螺纹的公差带在后，二者之间用“/”分开。
螺纹的基本要素和分类
螺纹的基本要素和分类(一）螺纹的基本要素螺纹的结构和尺寸是由牙型、大径和小径、螺距和导程、线数、旋向等要素确定的.1、螺纹牙型在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。
它由牙顶、牙底和两牙侧构成，形成一定的牙型角。
常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种，它们的牙型角、牙型符号见表9—1.2、大径、小径和中径外螺纹的大径、小径和中径分别用符号d、d1和d2表示；内螺纹的大径、小径和中径分别用符号D、D1和D2表示，如图9-5所示。
图9—5 螺纹的牙型和直径（1）大径与小径与外螺纹牙顶或内螺纹牙底相切的假想圆柱直径,称为大径。
与外螺纹牙底或内螺纹牙顶相切的假想圆柱直径，称为小径。
外螺纹的大径d与内螺纹的小径D l又称顶径。
外螺纹的小径d1与内螺纹的大径D又称底径.代表螺纹尺寸的直径称为公称直径,一般指螺纹大径的基本尺寸.（2）中径在大径与小径圆柱之间有一假想圆柱,在其母线上牙型的沟槽和凸起宽度相等。
此假想圆柱称为中径圆柱,其直径称为中径.它是控制螺纹精度的主要参数之一。
3、线数n螺纹有单线和多线之分：沿一条螺旋线所形成的螺纹称为单线螺纹；沿两条或两条以上，且在轴向等距分布的螺旋线所形成的螺纹称为多线螺纹，如图9-6所示.图9—6 螺纹的线数、导程与螺距4、导程Ph与螺距P同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离称为导程，以Ph表示.相邻两牙在中径线上对应两点间的轴向距离称为螺距，以P表示.单线螺纹的导程等于螺距，即P h=P，如图9—6a所示；多线螺纹的导程等于线数乘以螺距,即P h=nP。
对于图9—6b的双线螺纹,则P h=2P.5．旋向螺纹旋向分右旋和左旋两种，如图9—7所示。
顺时针方向旋转时沿轴向旋人的螺纹是右旋螺纹,其可见螺旋线表现为左低右高的特征，如图9-7b所示;逆时针方向旋转时沿轴向旋人的螺纹称为左旋螺纹，其可见螺旋线具有左高右低的特征，如图9—7a所示.工程上以右旋螺纹应用为多.图9—7 螺纹的旋向螺纹由牙型、公称直径、螺距、线数和旋向五个要素所确定，通常称为螺纹五要素。
螺纹的5个基本要素
螺纹的5个基本要素螺纹是一种常见的机械连接元件，具有很多应用领域。
了解螺纹的基本要素对于工程师和制造商来说至关重要。
本文将介绍螺纹的五个基本要素，分别是螺距、螺纹角、螺纹直径、螺纹高度和螺纹类型。
一、螺距螺距是螺纹上两个相邻螺纹峰或螺纹谷之间的距离，通常用P表示。
螺距的单位可以是毫米或英寸，取决于所使用的标准。
螺距的大小决定了螺纹的间距，即每个螺纹的移动距离。
二、螺纹角螺纹角是指螺纹峰和螺纹谷之间的夹角。
它可以是锐角、直角或钝角，具体取决于螺纹的设计要求。
常见的螺纹角有60度和90度，其中60度角螺纹最为常见。
三、螺纹直径螺纹直径是指螺纹棱边上两个相对的点之间的距离，通常用D表示。
螺纹直径可以分为外径和内径，分别表示外螺纹和内螺纹的直径。
螺纹直径的大小决定了螺纹的尺寸。
四、螺纹高度螺纹高度是指螺纹峰和螺纹谷之间的垂直距离，通常用H表示。
螺纹高度的大小决定了螺纹的深度和强度。
螺纹高度与螺距和螺纹角密切相关，不同的螺距和螺纹角会导致不同的螺纹高度。
五、螺纹类型螺纹可以分为内螺纹和外螺纹两种类型。
内螺纹是指螺纹在孔内的螺纹，用于接受外螺纹的螺栓或螺钉。
外螺纹是指螺纹在柱面上的螺纹，用于连接零件或固定螺栓或螺钉。
除了这五个基本要素，螺纹还有一些其他的参数和特性，例如螺纹的公差、螺纹的表面质量等。
这些参数和特性对于螺纹的精度和质量起着重要的作用。
总结一下，螺距、螺纹角、螺纹直径、螺纹高度和螺纹类型是螺纹的五个基本要素，它们决定了螺纹的尺寸、形状和性能。
了解和掌握这些基本要素对于正确选择和应用螺纹至关重要。
在实际应用中，根据具体需求和标准，可以选择不同类型和参数的螺纹，以满足不同的工程要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹的基本要素和分类
(一)螺纹的基本要素
螺纹的结构和尺寸是由牙型、大径和小径、螺距和导程、线数、旋向等要素确定的。
1、螺纹牙型
在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型。
它由牙顶、牙底和两牙侧构成，形成一定的牙型角。
常见的螺纹牙型有三角形、梯形、锯齿形和矩形等多种，它们的牙型角、牙型符号见表9-1。
2、大径、小径和中径
外螺纹的大径、小径和中径分别用符号d、d1和d2表示；内螺纹的大径、小径和中径分别用符号D、D1和D2表示，如图9-5所示。
图9-5 螺纹的牙型和直径
(1)大径与小径与外螺纹牙顶或内螺纹牙底相切的假想圆柱直径，称为大径。
与外螺纹牙底或内螺纹牙顶相切的假想圆柱直径，称为小径。
外螺纹的大径d与内螺纹的小径D l又称顶径。
外螺纹的小径d1与内螺纹的大径D又称底径。
代表螺纹尺寸的直径称为公称直径，一般指螺纹大径的基本尺寸。
(2)中径在大径与小径圆柱之间有一假想圆柱，在其母线上牙型的沟槽和凸起宽度相等。
此假想圆柱称为中径圆柱，其直径称为中径。
它是控制螺纹精度的主要参数之一。
3、线数n
螺纹有单线和多线之分：沿一条螺旋线所形成的螺纹称为单线螺纹；沿两条或两条以上，且在轴向等距分布的螺旋线所形成的螺纹称为多线螺纹，如图9-6所示。
图9-6 螺纹的线数、导程与螺距
4、导程Ph与螺距P
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离称为导程，以Ph表示。
相邻两牙在中径线上对应两点间的轴向距离称为螺距，以P表示。
单线螺纹的导程等于螺距，即P h=P，如图9-6a所示；多线螺纹的导程等于线数乘以螺距，即P h=nP。
对于图9-6b的双线螺纹，则P h=2P。
5．旋向
螺纹旋向分右旋和左旋两种，如图9-7所示。
顺时针方向旋转时沿轴向旋人的螺纹是右旋螺纹，其可见螺旋线表现为左低右高的特征，如图9-7b所示；逆时针方向旋转时沿轴向旋人的螺纹称为左旋螺纹，其可见螺旋线具有左高右低的特征，如图9-7a所示。
工程上以右旋螺纹应用为多。
图9—7 螺纹的旋向
螺纹由牙型、公称直径、螺距、线数和旋向五个要素所确定，通常称为螺纹五要素。
只有这五要素都相同的外螺纹和内螺纹才能相互旋合。
(二)螺纹的分类
国家标准对上述五项要素中的牙型、公称直径和螺距做了规定。
三要素
均符合规定的螺纹称为标准螺纹，此外称为非标准螺纹(如方牙螺纹)。
螺纹按用途不同，又可分为连接螺纹和传动螺纹两类。
表9-1列举了常用标准螺纹的牙型、牙型符号及有关说明。
表9-1 常用标准螺纹。
