语音交换机介绍
HUAWEI SoftCo IP语音综合交换机 配置指南 (3)
华为技术有限公司企业语音IP PBX产品工程实施方案华为技术有限公司2009年03月版权所有侵权必究目录1工程服务方式 (3)2工程流程图 (4)3合同签订，工程界面确定 (4)4工程准备 (4)5确定开局日期 (5)6开箱验货和开工协调会 (6)7硬件安装和软件调测 (6)7.1 硬件安装 (6)7.2 软件调测 (6)8系统测试与验收 (7)9文档整理以及数据备份 (7)10割接投入试运行 (8)1工程服务方式工程服务方式有供方服务和需方服务两种服务方式。
供方服务的界面为“华为公司――客户”，需要服务的界面为“华为公司――集成商（或服务代理）――客户”。
供方服务方式是指华为公司派人去现场开局，负责硬件安装和软件调测。
需方服务是指集成商或服务代理负责现场硬件安装和软件调测，集成商或服务代理在开局过程中遇到问题可以采用电话、邮件等形式咨询华为公司，华为公司负责远程支持。
选择需方服务的前提是集成商或服务代理通过华为公司企业语音IPPBX产品的服务交付能力认证。
无论哪种服务方式，需方都必须在开局之前做好开局准备，包括机房装修完毕、电信中继接通、完成网络规划等，并填好《华为技术公司企业语音IPPBX产品安装环境准备检查表》和《华为技术公司企业语音IPPBX产品安装信息收集表》，并在开局之前提交给服务人员。
下面就工程服务方式的流程进行说明。
2工程流程图工程流程从合同签定生效即开始执行，直至通过验收、转入维护流程。
工程流程主要过程如下：3合同签订，工程界面确定合同签订意味着买卖双方关系确认，具体工程实施中双方的工程界面关系确定请参考附件1。
4工程准备工程准备分为两条主线：一条是发货，然后货到现场。
另一条是客户根据《华为技术公司企业语音IP PBX产品安装环境准备检查表》和《华为技术公司企业语音IP PBX产品安装信息收集表》做好工程安装准备并完成这两个表格的填写，分别为附件2和附件3，然后提供给服务方并申请开局。
内话培训
– 包括电话联网和无线电联网。 – 电话联网（MFC）：模拟联网、数字联网。 – 无线电联网：远端无线电共享
一. 语音交换系统基本原理
语音交换系统 • 电话联网
– 实现不同地区管制中心管制席位间点对点的语音通信； – 有效减少所需物理线路； – 提供路由自动迂回，优先等级分配，提高管制工作效率。
一. 语音交换系统基本原理
语音交换系统
• 按信道关系划分
– 可分为随路信令和共路信令。随路信令是指信令网附在计算机网 络或是电话网络上，不需要重新建一个网络；而共路信令则是需 要重新建设一个信令网（主要是在局端之间）。
• 按信令传送区域划分
– 可分为局间信令和用户信令。局间传输信令通常在数字中继链路 上进行，有时也把局间信令称为数字中继信令。目前最通用的信 令为R2和SS7，国内通常称为１号信令和７号信令；用户信令为 面向用户的模拟接口信令，通常也称为模拟接口信令。
• 模拟联网
– MFC/R2：用于地地通信； – MFC/NO.5：用于卫星通信
• 数字联网
– ATS-QSIG
一. 语音交换系统基本原理
语音交换系统 • ISDN电话
– 综合业务数字网（Integrated Services Digital Network，ISDN）是 一个数字电话网络国际标准，支持端到端的数字连接，支持电话 业务，提供标准的用户-网络接口。
可以被转发，但同 则被抑制（双向交叉）。这个时候控制器
一时间只能传输一 就忽略了转发F2。
个频率。
一. 语音交换系统基本原理
语音交换系统 • 选呼功能
– 向目标飞机发送特定的音频信号，地面发出的音频信号通过所选 用的高频通信系统或语音交换系统系统传输到飞机上，并以灯光 和音响告知飞行员地面台的呼叫信息。
语音交换技术及网络要点
编码 Coding
将量化后的信号电平值转化成二进制码组。（PCM：脉冲编码调制）
将每个取样用8位二进制数字进行编码就形成了
标 准 的 64K bit/s Voice 数 字 单 元
User Circuit Code
Hybrid
User Line
Telecommunication Equipment
b c d
CH2
CH17
PBX(Private Branch Exchange)结构
User Interface
Analogue Line Card 2M 数字电话 Digital Line Card Data Line Card ISDN BRI Line Card E&M Trunk Card PBX
语音交换网络及技术
亚美亚(中国)通讯设备有限公司 2004年
内容安排
1. PABX语音交换系统 • 系统结构与交换原理 • 接口类型 • 信号系统 • 与公用电话网络的连接 2. 电话通信网络结构 3. 组网连接
语音交换的发展
交换机可在电话网络中任意两个节点之间建立一条双向通信通路， • 1878年 – 借助人工进行电路接续的人工交换机 • 1892年 – 步进制交换机 • 1939年 – 纵横制交换机 • 1965年 – 存储程序控制电子交换机 • 20世纪80年代，综合业务数字交换机 • 20世纪90年代，基于IP融合的语音交换机
数 字 中 继
入 中 继
出 中 继
交 换 网 络
PBX
CO Center Office
全 自 动 入 网 方 式 DOD1/DOD2+DID
PBX 与公网联接的几种中继方式
用 户 级

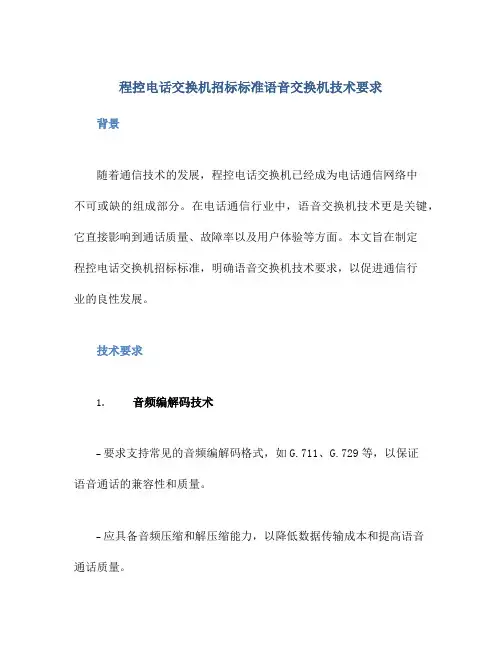

程控电话交换机招标标准语音交换机技术要
程控电话交换机招标标准语音交换机技术要求背景随着通信技术的发展，程控电话交换机已经成为电话通信网络中不可或缺的组成部分。
在电话通信行业中，语音交换机技术更是关键，它直接影响到通话质量、故障率以及用户体验等方面。
本文旨在制定程控电话交换机招标标准，明确语音交换机技术要求，以促进通信行业的良性发展。
技术要求1.音频编解码技术–要求支持常见的音频编解码格式，如G.711、G.729等，以保证语音通话的兼容性和质量。
–应具备音频压缩和解压缩能力，以降低数据传输成本和提高语音通话质量。
2.语音信号处理技术–需要支持自适应语音信号处理算法，以实现有效的噪声抑制、回声消除和语音增强等功能。
–应具备智能语音识别和语音合成功能，支持高质量的语音交互。
3.网络互通技术–要求支持TCP/IP协议栈，实现与公共网络的互联互通，确保电话通信正常进行。
–应具备QoS（Quality of Service）技术，保证语音通话的实时性和稳定性。
4.故障自愈技术–需具备自动故障检测和快速恢复功能，确保电话系统的稳定性和可靠性。
–应支持远程监控和管理，便于运维人员对系统进行实时监控和维护。
5.安全防护技术–要求具备音频加密和解密功能，保障通话内容的保密性和安全性。
–应支持黑名单过滤和异常行为检测，有效防范通信网络的攻击和数据泄露。
6.可扩展性和可升级性–需支持模块化设计，方便系统功能的扩展和升级。
–应提供开放接口和标准协议，便于与其他通信设备进行互联互通和集成。
结语以上是关于程控电话交换机招标标准语音交换机技术要求的详细说明，通过制定合理的技术要求，可帮助提高通信系统的效率、安全性和稳定性，促进行业的健康发展。
希望本文所述技术要求能够为相关企业和机构在招标过程中提供有效的参考和指导。

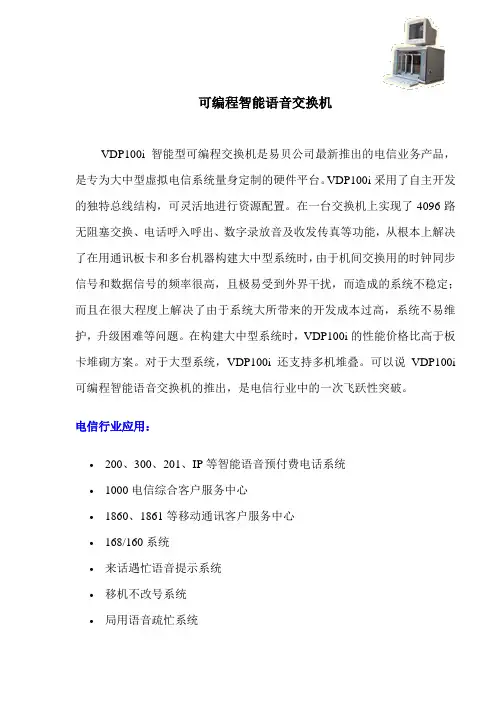

可编程智能语音交换机(新)
可编程智能语音交换机VDP100i智能型可编程交换机是易贝公司最新推出的电信业务产品，是专为大中型虚拟电信系统量身定制的硬件平台。
VDP100i采用了自主开发的独特总线结构，可灵活地进行资源配置。
在一台交换机上实现了4096路无阻塞交换、电话呼入呼出、数字录放音及收发传真等功能，从根本上解决了在用通讯板卡和多台机器构建大中型系统时，由于机间交换用的时钟同步信号和数据信号的频率很高，且极易受到外界干扰，而造成的系统不稳定；而且在很大程度上解决了由于系统大所带来的开发成本过高，系统不易维护，升级困难等问题。
在构建大中型系统时，VDP100i的性能价格比高于板卡堆砌方案。
对于大型系统，VDP100i还支持多机堆叠。
可以说VDP100i 可编程智能语音交换机的推出，是电信行业中的一次飞跃性突破。
电信行业应用：∙200、300、201、IP等智能语音预付费电话系统∙1000电信综合客户服务中心∙1860、1861等移动通讯客户服务中心∙168/160系统∙来话遇忙语音提示系统∙移机不改号系统∙局用语音疏忙系统∙电信服务质量征询调查系统∙电话会议（Tele-Confernce）∙114、117、110、120等特服系统∙传呼台系统CTI行业应用：∙大中型呼叫中心（Call Center）（200-4000线）∙客户关系管理系统（CRM）∙大中型交互式语音应答系统（IVR）∙大中型自动呼叫分配（ACD）∙大中型语音信箱（V oice Mail）∙中型用户交换机（200-8000线）∙电话会议（Tele-Confernce）性能特点：∙集成度高∙性价比高∙可靠性高∙安全性高∙扩充性强∙配置灵活∙开发简单技术性能：∙采用标准H.110板间交换协议，4096x4096通道无阻塞交换；∙全面采用高速DSP处理器，配合高性能DSP处理算法，极大的提升系统处理能力；∙每块板均支持256X4096内外交换，并采用固定输出时隙，板间交换更加简单、快速、安全；∙设计了带有大容量SDRAM的放音板，克服了多通道同时放音的瓶颈；∙支持热插拔；∙支持多达4个机箱的堆叠，机间可以进行通道交换；∙插槽采用抗氧化、密封是式插座，提高系统的可靠性；∙可插多块有热备份功能的二次电源板。
程控交换机及语音通信基础
语音信号对噪声和干扰非常敏感，容易受到 外界干扰的影响。
实时性
语音信号需要实时传输，以保证通话的连续 性和实时性。
带宽需求
语音信号需要一定的带宽才能保证传输质量。
语音压缩技术
波形编码
将语音信号进行采样、量化和编码，以数字波形 的方式表示语音信号。
参数编码
提取语音信号的特征参数，如共振峰、线性预测 编码等，以较小的数据量表示语音信号。
数据备份与恢复
数据库系统需要具备数据备份和恢复功能，以确保数据的安全性和完 整性。
编程接口与协议
编程接口
为了方便开发和管理，程控交换机提供了编程接口（API），开发人员可以通过API进行交换机的配置、管理和维 护。
通信协议
程控交换机需要与其他设备或系统进行通信，因此需要支持多种通信协议，如SIP、H.323、MGCP等，以确保不 同设备之间的互操作性。
术。
程控交换机的分类与比较
分类
按控制方式可分为独立型、智能型和 模块化型；按应用范围可分为局用、 用户用和特种用交换机。
比较
不同类型程控交换机在功能、性能、 价格等方面存在差异，需根据实际需 求进行选择。
02
语音通信基础
语音信号的特性
连续性
语音信号是连续的模拟信号，具有时间和幅 度上的连续变化。
03
程控交换机的硬件结构
话路系统
01
话路系统是程控交换机的重要组成部分，负责处理语音信号的传输和 交换。
02
话路系统包括各种类型的接口电路和交换网络，用于实现不同用户之 间的语音信号连接。
03
接口电路的作用是将各种类型的电话终端设备连接到交换机上，而交 换网络则负责在用户之间建立连接。
语音交换机工作原理
语音交换机工作原理
1.呼叫发起：当用户拨号时，用户终端会发出一串音频信号，表示要
呼叫目标用户。
这个音频信号经过集线器传输到语音交换机。
2.呼叫接收：语音交换机通过控制器接收到用户的呼叫请求，并根据
呼叫目标的号码进行处理。
控制器会通过数据库查询呼叫目标的地址信息，以确定呼叫目标的位置。
3.路由选择：语音交换机通过传输路由器选择最佳的呼叫路径，进行
语音信号的传输和交换。
传输路由器可以根据网络拓扑、负载情况和用户
设置等参数，选择最佳的路径。
4.呼叫连接：当呼叫目标接收到呼叫请求后，会发送一个接听信号给
语音交换机。
语音交换机会将来自两个用户终端的语音信号进行连接，建
立一个语音通道，使两个用户可以进行通话。
5.呼叫转接：如果用户需要将呼叫转接到其他用户终端，语音交换机
可以通过控制器进行呼叫转接的操作。
控制器会发送指令给传输路由器，
将呼叫信号重新路由到目标用户终端。
在语音交换机中，控制器起到了重要的作用，它通过处理和管理呼叫
信号，控制着整个通信过程的进行。
控制器可以实现一些高级功能，如呼
叫转接、呼叫保持、呼叫会议等。
SoftCo5500 IP语音综合交换机 产品描述(V100R002C05SPC200_03)
4.1 功能特性....................................................................................................................................................... 16 4.2 业务介绍....................................................................................................................................................... 17
SoftCo5500 IP 语音综合交换机 V100R002C05SPC200
产品描述
文档版本 发布日期
03 2012-01-17
华为技术有ห้องสมุดไป่ตู้公司
版权所有 © 华为技术有限公司 2012。 保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传 播。
5 操作、维护和管理........................................................................................................................ 21
天波TPX800交换机资料
TPX-800交换机简介
TPX-800 B容量配置补充说明： TPX-800 B型机端口槽采用通用槽位
设计，各种类型的通用端口板都可以插在 任何16线端口槽位上使用。每个16线端 口槽分配16对电缆，最大支持16个两线 制端口或8个四线制端口。10个16线端口 槽顺序对应背板的7条25对电缆。
端口维护是对系统内所有类型端口进 行维护，包括：模拟用户、DTMF、数字 用户、环路中继端口、电脑话务员、 GSM1端口和数字中继PRID、PRIB、PRIS， SS1B、SS1D、SS1S。
第36页，共64页。
TPX800参数配置
1、模拟用户：
每个端口对应一个分机，1-16是第一块用户板，17-32是第二块用户板。
地线连接
TPX-800采用军方K20防雷标准，但其连接地线必须可靠，否则防雷装置将 不起作用。接地质量好坏对通信质量有很大影响，同时对工作人员的安全也起 到保护作用。
➢ 对地电阻应小于5欧姆。
➢ 地线连接接地点应从接地点直接通过电线与大地连接，不能与其他接地点共用。
第23页，共64页。
TPX800硬件安装
是否继续执行[Y/N]?y
正在备份并重新生成数据库.....
装机完成，请重新启动!
[\] $>reboot
是否重新启动系统[Y/N]? Y
[自动装机完成]
自动装机完成！可以根据实际情况配置交换机参数
第30页，共64页。
TPX800参数配置
登录管理软件，双击
打开管理软件，点击“登录”按钮，登录IP：192.168.0.235
第5页，共64页。
TPX-800交换机简介
TPX-800 B容量配置（使用1024主CPU板） TPX-800 B型机使用1024主控板时可以扩展
语音网关：中联程控交换机的线怎么安装？
语音网关：中联程控交换机的线怎么安装？在语音通信领域，中联程控交换机是一个非常重要的设备，它是语音网关的核心之一。
在安装和配置中联程控交换机时，怎么连接线路是至关重要的一步。
本文将为你详细介绍中联程控交换机的线路连接方式以及步骤。
中联程控交换机的线路连接方式中联程控交换机主要通过两种方式连接线路，分别为 PCM 封装格式和 VoIP （Voice over Internet Protocol）协议。
在连接线路之前，需要准备的是相应的线材和设备。
下面分别介绍这两种连接方式：PCM 封装格式PCM 封装格式是指采用时分复用（TDM，Time Division Multiplexing）技术将多路语音信号封装成一个数字信号，并通过 E1/T1 接口发送到 PCM 网关中。
与VoIP 协议不同，PCM 封装格式需要专门的 PCM 网关来进行转换，因此其配置比较麻烦，但信号传输质量较高。
通常情况下，我们需要选择与网络中其它设备相兼容的 PCM 网关。
VoIP 协议VoIP（Voice over Internet Protocol）协议是指将语音信号通过 IP 网络进行转发的技术。
相比 PCM 封装格式来说，VoIP 协议具有成本低、易于维护等优点。
在连接线路时，我们需要准备一些可与 VoIP 协议兼容的设备，例如 IP 电话机、 ATA （模拟电话适配器）、VoIP 网关等，以便于接收和发送 VoIP 信号。
中联程控交换机线路的连接步骤下面将介绍中联程控交换机线路的连接步骤，分别从 PCM 封装格式和 VoIP 协议两个方面进行阐述：PCM 封装格式1.首先，将 E1/T1 接口通过线缆连接到 PCM 网关上，同时连接 220V电源。
2.然后通过 RJ45 网线连接交换机和 PCM 网关。
3.在交换机中通过命令对 PCM 网关进行配置，包括 IP 地址、子网掩码、默认网关等信息。
4.配置完成后，将交换机通过网线与 IP 电话机等相关设备连接起来，使其能够进行通信。
NEC SV8500程控交换机功能介绍
用于以太网连接的 IP 媒体转换器也可提供 4 个或 8 个端口连接。可以实现通过一个单 一的 SV8500 在媒体转换器上灵活运用的解决方案。
2.4 SIP 功能
从终端的角度来看，NEC 的 SV8500 支持标准 RFC 版本 SIP 和 NEC 扩展 SIP 扩展协议两个 标准。对于 SIP 终端在 SV8500 操作，无论是 NEC 的桌面 IP 话机或软件电话，每个终端都需 要专门的许可证。
NEC 的 SV8500 是一个 3U 的可安装在标准机柜内的服务器，同时也可容纳多达 16 个的 SV8500 8U PIR 机框。其加载主要的软件、功能包和系统可选软件并且持有所有许可。它是 系统的电话处理器，处理所有与点对点以及和传统的 TDM 电话系统相关的活动过程。除了控 制 IP 终端和中继“协议处理”的所有功能，它还管理 SIP 设备和 IP 点对点或 TDM 设备之间 的通讯。
模拟用户线电路是适应模拟用户环境而配置的接口，其基本功能有: l 馈电(Battery feed): 交换机通过用户线向共电式话机直流馈电； l 过压保护(Overvoltage Protection): 防止用户线上的电压冲击或过压而损坏交 换机。 l 振铃(Ringing)：向被叫用户话机馈送铃流。 l 监视(Supervision)：借助扫描点监视用户线通断状态，以检测话机的摘机，挂机， 拨号脉冲等用户线信号，转送给控制设备，以表示用户的忙闲状态和接续要求。 l 编解码(CODEC)： 利用编码器和解码器(CODEC),滤波器，完成话音信号的模数与数 模交换，以与数字交换机的数字交换网络接口 。 l 混合(Hybrid)：进行用户线的 2/4 线转换，以满足编解码与数字交换对四线传输的 要求。 l 测试(Test)：提供测试端口，进行用户电路的测试。 这 7 种功能常用第一个字母组成的缩写词(BORSCHT)代表。对于模拟程控交换机，不需 要编解码功能；而在数字程控交换机中，除某些特定应用的小型交换机利用增量调制方式外， 其它大部分均采用 PCM 编解码方式。 数字用户线电路是为适应数字用户环境而设置的接口，它主要用来通过线路适配器 (LAM)或数字话机(SOPHO-SET)与各种数据终端设备(DTE)如计算机，打印机，VDU,电传相连。 3) 出入中继器 出入中继器是中继线与交换网络间的接口电路，用于交换机中继线的连接。它的功能 和电路与所用的交换系统的制式及局间中继线信号方式有密切的关系。对模拟中继接口单元 (ATU),其作为是实现模拟中继线与交换网络的接口，基本功能一般有： (1).发送与接收表示中继线状态(如示闲，占用，应答，释放等)的线路信号。
语音交换机工作原理
语音交换机工作原理
语音交换机是一种通信设备，主要用于电话通信中的呼叫转接、振铃、通话、保持等功能。
它的工作原理是通过识别来电号码，将呼叫转接至相应的终端设备，同时实现通话的控制和管理。
语音交换机的核心是语音处理芯片，它能够实现多路语音处理和转换。
当来电进入交换机后，交换机会将来电号码发送给中央处理器，中央处理器通过查询呼叫转接表格，找到呼叫的目标终端，然后将呼叫转接过去。
在呼叫转接的过程中，交换机还需要控制振铃、通话和保持等功能。
当终端正在通话时，交换机会通过保持功能使其暂停通话，并将呼叫转接至另一终端。
当通话结束时，交换机会自动恢复原来的通话状态。
另外，语音交换机还具有一些高级功能，如呼叫转移、呼叫拒绝、呼叫等待等。
这些功能能够满足用户的不同需求，提高通信的效率和质量。
总之，语音交换机是一种重要的通信设备，其工作原理包括识别来电号码、呼叫转接、振铃控制、通话管理和高级功能等。
它的应用使得电话通信更加便捷、高效。
- 1 -。
空管语音交换系统简介及重要功能的测试介绍
空管语音交换系统简介及重要功能的测试介绍摘要：本文主要对美国哈里斯公司所产的Liberty-STAR语音通信交换系统设备作相应的述说。
关键词：民航空管、语音交换系统、功能测试。
前言：随着全球民航事业的快速发展，航班数量不断增加，空管部门业务量也不断的增长，空管设备的正常与否直接关系到飞行安全。
其中空管语音交换系统即内话系统，是衡量空管通信服务质量的一个重要指标，是实施空中交通管制最关键的环节之一。
1、Liberty-STAR空管语音交换系统简介1.1系统基本概念空管语音交换系统集中了无线电台和遥控台（VHF和HF）、电话、内部通信及会议等功能，它担负着空中交通管制系统的地对地、地对空的通信联络和飞行移交等工作。
空管语音交换系统为管制员与飞行员、管制员与管制员、任一席位与其它部门有关人员提供了通信途径，并具备频率分配与管理功能。
1.2 Liberty-STAR系统概述哈里斯公司Liberty-STAR 语音通信交换系统结构图如图1所示。
该系统为基于PCM总线的分布式交换结构，由主机框、席位主机及外设、监控配置维护系统（SMART）、以太网交换机、T1 Channel Bank、信号线架等部分组成。
图1 Liberty-STAR 语音通信交换系统结构图（1）主机框主机框是Liberty-STAR 语音通信交换系统的核心部件。
可分为A、B、C三种类型，不同类型决定了系统所能承载的业务容量。
样机测试系统为类型A。
主机框中安装了中央通信处理板（COP）、数字语音处理板（DAP）以及电源模块。
中央通信处理板（COP）是Liberty-STAR 语音通信交换系统的交换单元。
系统至少包括一对COP或者更多成对的COP相互连接，以保证通信交换的冗余性。
COP模块之间通过H.100总线进行通信。
数字语音处理板（DAP）提供4路4线电路接口，通常用于连接无线电资源。
电源模块为冗余的开关电源部件，输入为220V/50Hz，输出为+5V、+/-12V。
语音OXE交换机用户培训手册.概要
OXE交换机用户培训手册目录1. OXE交换机机架简介 (3)2. OXE交换机常用功能板简介 (4)3. OXE交换机功能板的固定插槽 (6)(1). ACT14机架 (6)(2). ACT28机架 (6)4. OXE交换机系统的硬件连接 (7)5. OXE交换机系统命令 (8)6. OXE交换机系统维护的连接方式 (10)7. OXE交换机系统数据管理 (11)(1). 分机管理 (12)(2). 中继管理 (14)(3). 号码编译管理 (17)(4). 类别管理 (21)(5). 组管理 (29)(6). 4049话务台快捷功能键的设置 (31)(7). 缩位拨号 (33)8. OXE交换机系统安装管理 (34)1.OXE交换机机架简介OXE交换机机架结构图说明：(1).ACT是用来插交换机功能板的分架，它的编号从0开始（例如：ACT0、ACT1）。
(2).ACT分架包括两种，它们分别是ACT14和ACT28。
◇ACT14有14个槽口，可以插14块功能板（见上图的ACT1）。
◇ACT28有28个槽口，可以插28块功能板（见上图的ACT0）。
(3).交换机系统中有固定的设备号（又称为物理地址），它由ACT号、槽口号、功能板上的端口号3部分组成（例如：ACT0第5个槽口的eUA32板上的第一个端口的设备号是0-5-0，ACT1第11槽口的eUA32板上的最后一个端口的设备号是1-11-31）。
2.OXE交换机常用功能板简介☉CPU-6——主控板、CPU板(板上有CPU、硬盘、内存条等主控设备)注意：CPU(绿)：显示交换机的运行状态------CPU正常工作时，闪亮。
☆CPU板上的2个灯：ETH(黄)：显示以太网的连接状态------以太网物理连接可靠时，点亮；有数据流通过时，闪亮。
☉eZ32——模拟用户板(板上有32个模拟用户端口，通过交换机后板电缆经配线架接到普通的模拟话机上)CPU(绿)：有规律的闪亮，正常☆eZ32板上的2个灯：BSY(黄)：当板上有用户进行通话时，点亮☉eUA32——数字用户板(板上有32个数字用户端口，通过交换机后板电缆经配线架接到Alcatel的数字设备上，如：4004话机、4010话机、4020话机、4035话机、4049话务台以及其他数字设备。
可编程智能语音交换机(新)
可编程智能语音交换机VDP100i智能型可编程交换机是易贝公司最新推出的电信业务产品，是专为大中型虚拟电信系统量身定制的硬件平台。
VDP100i采用了自主开发的独特总线结构，可灵活地进行资源配置。
在一台交换机上实现了4096路无阻塞交换、电话呼入呼出、数字录放音及收发传真等功能，从根本上解决了在用通讯板卡和多台机器构建大中型系统时，由于机间交换用的时钟同步信号和数据信号的频率很高，且极易受到外界干扰，而造成的系统不稳定；而且在很大程度上解决了由于系统大所带来的开发成本过高，系统不易维护，升级困难等问题。
在构建大中型系统时，VDP100i的性能价格比高于板卡堆砌方案。
对于大型系统，VDP100i还支持多机堆叠。
可以说VDP100i 可编程智能语音交换机的推出，是电信行业中的一次飞跃性突破。
电信行业应用：∙200、300、201、IP等智能语音预付费电话系统∙1000电信综合客户服务中心∙1860、1861等移动通讯客户服务中心∙168/160系统∙来话遇忙语音提示系统∙移机不改号系统∙局用语音疏忙系统∙电信服务质量征询调查系统∙电话会议（Tele-Confernce）∙114、117、110、120等特服系统∙传呼台系统CTI行业应用：∙大中型呼叫中心（Call Center）（200-4000线）∙客户关系管理系统（CRM）∙大中型交互式语音应答系统（IVR）∙大中型自动呼叫分配（ACD）∙大中型语音信箱（V oice Mail）∙中型用户交换机（200-8000线）∙电话会议（Tele-Confernce）性能特点：∙集成度高∙性价比高∙可靠性高∙安全性高∙扩充性强∙配置灵活∙开发简单技术性能：∙采用标准H.110板间交换协议，4096x4096通道无阻塞交换；∙全面采用高速DSP处理器，配合高性能DSP处理算法，极大的提升系统处理能力；∙每块板均支持256X4096内外交换，并采用固定输出时隙，板间交换更加简单、快速、安全；∙设计了带有大容量SDRAM的放音板，克服了多通道同时放音的瓶颈；∙支持热插拔；∙支持多达4个机箱的堆叠，机间可以进行通道交换；∙插槽采用抗氧化、密封是式插座，提高系统的可靠性；∙可插多块有热备份功能的二次电源板。
Avaya 语音交换机技术优势(Avaya-Cisco)
Avaya 语音交换机技术优势（Avaya VS Cisco）1．系统的稳定性和可靠性交换机呼叫服务器为语音交换机的核心部件，负责整个交换机呼叫处理，电话功能处理，其为系统最为关键部件。
Avaya Communication Manager交换机采用呼叫服务器冗余备份，每个呼叫服务器都具备呼叫处理和数据库读写功能，每个服务器都可独立工作，当一个呼叫服务器出现故障时，另外一个呼叫服务器可以自动接管，交换机功能不受任何损失，对客户的电话使用不受任何影响。
对于Cisco的语音交换机，虽然有两个呼叫服务器可以备份，但主数据库只有一个，在正常的情况下，主数据库将数据复制到备份数据库，只有主数据库可以读写，当主数据库出现故障时，备份数据库不能正常工作，对电话系统不能修改任何数据，包括分机号码、电话功能配置、电话呼叫等级控制都不能进行。
2．模拟电话的支持Avaya Communication Manager系统支持媒体网关，交换机呼叫服务器、网关、IP电话能够通过维护终端Web 界面进行统一管理，维护简单方便。
媒体网管是语音交换机的一部分，可以通过呼叫服务器统一管理，统一配置。
Cisco语音，采用模拟网关的方式，每个网关都是一个独立的设备，网关和呼叫服务器采用IP组网的方式。
Cisco模拟网关容量小，每个网关最多支持24端口，如果1000个模拟电话，每个网关24端口，共需42个24端口网关，相当于维护人员对42台设备进行管理，维护管理复杂，工作量大。
3．中继网关Avaya Communication Manager系统支持媒体网关可以安装模拟用户卡板、数字中继卡板，通用的槽位，统一管理，统一供电、统一路由配置。
Cisco 中继网关，采用路由器增加语音E1卡板的方式，路由器和中心节点之间的连接采用中继组网方式，每个路由器需要单独配置电话路由。
为了保证网络的可靠性，保留现在的电话号码资源，在每个节点都需要中继接入，Avaya Communication Manager 在每个节点的网关都是语音交换机的一部分，集中语音路由配置，不需要对每个语音网关单独配置。
IAD设备调试资料
分组核心
Video GW
UMG89003G
Access
边缘接入
IAD系列 AMG5000
PSTN
SG7000 TMG8010
UMG8900
PLMN
SIP/H.323 Phone
POTS
U-Path
Uniphone 2G终端 3G终端
语音交换机PBX介绍
根据省公司语音交换机竞标，有5家入网， 分别是南京希华、珠海佳和、广东天波、华 为和爱立信。 各产品价格见附件。
UA5000
UA5000设备根据应用环境的不同可以分为室 外型和室内型，根据维护方式的不同可以分为 前维护型和后维护型。UA5000可满足不同容 量、不同应用环境和不同维护方式的需求。
UA5000和AMG设备组网
语音接入注意事项
1，EPON、IAD方式接入无需申请2M电路，直 接通过互联网。 2，后续集团接入使用新的号码资源，原有集团 添加号码时仍使用老的号段。如果有新申请的 号段需要通过业务联系单到工维部通知我处制 作数据。
华为IAD 配置介绍
8口IAD配置 1、配置IP地址 IAD2000(config)#ip address 10.70.33.62 255.255.255.0 10.70.33.60 2，配置域名 IAD2000(config)# mg attribute domain-name local-name aaln mgcip 221.130.92.33 //配置MG属性数据，MG域名为，MG接口名为aaln，MGCIP 地址为210.11.180.18，其他可以采用缺省值 3，鉴权配置
华为IAD
华为IAD 32线介绍
EPON语音组网方式
