AutoCAD 2007 第 三 讲 绘制轮廓图--手柄
AutoCAD2007操作教程
AutoCAD2007操作教程AutoCAD是一款电脑辅助设计软件，是工程师和设计师必不可少的工具之一。
本文将会介绍AutoCAD2007的基本操作，包括绘图命令、修改命令、视图命令、文本命令、层命令等等。
绘图命令直线命令直线是AutoCAD最常用的绘图命令之一，它可以用来连接两个点，绘制直线。
操作步骤如下：1.打开AutoCAD软件，进入绘图界面。
2.点击“直线”图标或输入“line”命令。
3.在画布上点击第一个点，再点击第二个点，即可完成一条直线的绘制。
圆命令圆是AutoCAD中另一个常用的绘图命令，它可以用来绘制圆形。
操作步骤如下：1.点击“圆”图标或输入“circle”命令。
2.在画布上点击中心点，并设定半径的值，即可完成圆形的绘制。
矩形命令矩形是一个有四个直角的四边形，是AutoCAD中可绘制的图形之一。
操作步骤如下：1.点击“矩形”图标或输入“rectangle”命令。
2.在画布上点击一点表示左上角的点，再点击一点表示右下角的点，即可完成矩形的绘制。
修改命令移动命令移动命令可以让你移动绘图中的对象，操作步骤如下：1.选择你需要移动的对象。
2.点击“移动”图标或输入“move”命令。
3.指定一个基准点，用于确定对象的位置。
4.指定一个移动的目标点。
拷贝命令拷贝命令可以让你复制一个对象到另一个位置，操作步骤如下：1.选择你需要拷贝的对象。
2.点击“拷贝”图标或输入“copy”命令。
3.指定一个基准点，用于确定拷贝对象的方向。
4.指定一个拷贝的目标点。
擦除命令擦除命令可以让你将不需要的图形对象删除，操作步骤如下：1.选择你需要删除的对象。
2.点击“擦除”图标或输入“erase”命令。
3.指定需要删除的对象。
视图命令缩放命令缩放命令可以让你在视图中缩放一个或多个对象，操作步骤如下：1.选择你需要缩放的对象。
2.点击“缩放”图标或输入“scale”命令。
3.指定一个基准点，用于确定缩放对象的中心点。

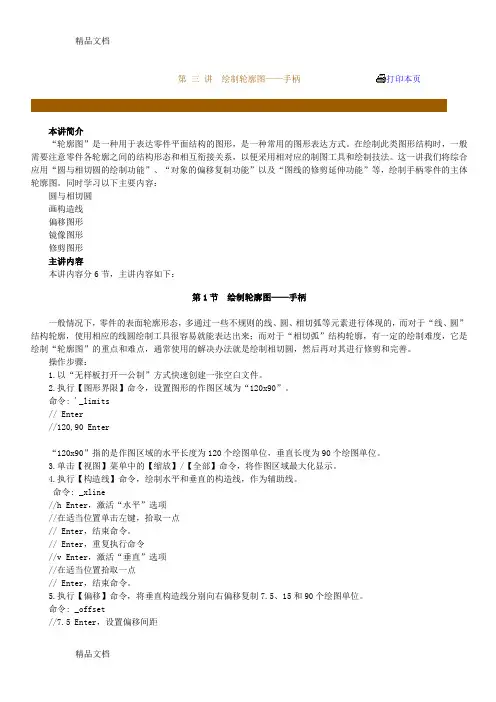

(整理)AutoCAD第三讲绘制轮廓图--手柄.
第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。
在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。
这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。
同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。
操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。
2.执行【图形界限】命令，设置图形的作图区域为“120x90”。
命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。
3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。
4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。
命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。
// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。
5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。
命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
cad2007版本基础绘图的方法教程
cad2007版本基础绘图的方法教程大家想要用CAD绘图的话首先要学习了解CAD，然后再弄懂画图的方法和步骤，最后熟练一些标准和技巧，想要了解cad绘图方法的朋友可以看看以下教程，或许对你有帮助！cad2007基础绘图方法教程1.开始别看书，先找张图纸，自己照葫芦画瓢，用CAD画上几天(最好用英文版，这样学的快，而且对以后用软件有好处，)2.然后再去看书，看书的时候别一章一章的看，不会计算面积，就看怎末计算面积，不会修改线段，就看怎末修改线端，二个星期应该有小成：) 然后就可以试着画墙，画门，并熟悉阵列，填充，标注这些命令了3.等你觉得自己的图画是画出来了，但很难看，但总觉的花的时间又很长，修改又很麻烦的时候。
就可以看精确制图，图层，块，这些稍微复杂一点的东西了。
以及熟悉立面图，剖面图，结构图等等。
4.等这些也搞得差不多了，但还是觉得难看，效率低，就可以去找张二次开发的盘来省事了，如天正，新洲，CAXA等，最好是中文版，省事，而且字体较多.5.等你把其中的一个二次开发得软件玩熟了。
基本上应付二维图就没问题了，但你所学的还只是基础，至于三维制图，最好找几个CAD的论坛学习.6.说说看图和标准，其实，个人感觉，CAD最重要的是看图，而不是制图，一张图纸，一个模型，如果你看都看不懂，根本就不好做，做出来也是纰漏百出。
同样的道理，设计图纸的时候要依据各种标准，但看图和标准不是几个月就能精通的，这是细水长流的事儿。
CAD2007画图标准和技巧1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。
2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。
3.剖面线的添加。
首先选择剖面类型，角度，比例，然后选择剖面。
4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。
AUTOCAD 绘制手柄零件图
AUTOCAD 绘制手柄零件图本例绘制一手柄零件图，效果如图3-64所示。
该手柄是一种机械配件，广泛应用于机械加工过程中人工操作的部分，其圆滑的外轮廓不仅外形美观，而且方便工人进行相关的机械操作。
图3-64 手柄零件图效果绘制该手柄零件时，首先利用【直线】和【圆】工具绘制外部轮廓线，然后利用【修剪】工具修剪相应的轮廓线即可。
由于该零件结构的特殊性，在绘制过程中频繁使用【相切，相切，半径】和【修剪】工具，最终达到零件的外观设计效果。
操作步骤：（1）在【图层】选项板中单击【图层特性】按钮，将打开【图层特性管理器】对话框。
然后在该对话框中新建所需图层，效果如图3-65所示。
新建图层图3-65 新建图层（2）切换【中心线】为当前层，单击【直线】按钮，绘制图形的水平和竖直中心线。
然后单击【偏移】按钮，将竖直中心线向左侧偏移7，向右侧分别偏移8和65，并将水平中心线向上下两侧分别偏移10和15。
接着将偏移后的中心线转换为【轮廓线】图层，效果如图3-66所示。
图3-66 绘制中心线并偏移（3）单击【圆】按钮，分别选取点A 、点B 和点C 为圆心，依次绘制直径分别为Φ5、Φ30和Φ20的圆轮廓，效果如图3-67所示。
图3-67 绘制圆（4）单击【相切，相切，半径】按钮，绘制半径为R50的圆，使该圆与直径为Φ20的圆和水平线a 均相切。
然后利用相同的方法，绘制另一半径为R50的圆，使该圆与直径为Φ20的圆和水平线b 均相切。
接着删除多余的线段，效果如图3-68所示。
图3-68 绘制相切圆（5）单击【修剪】按钮，选取相应的线段和圆为修剪边界，对图形进行修剪操作，效果如图3-69所示。
A B C绘制圆 绘制中心线偏移中心线并转换图层 b a 绘制相切圆 绘制另一个相切圆图3-69 修剪圆轮廓（6）利用【相切，相切，半径】工具，绘制两个半径均为R12的圆，使这两个圆与半径为R15和R50的圆弧均相切，效果如图3-70所示。
手柄尺寸图——精选推荐
手柄尺寸图本案例所运用到的操作命令有：构造线、偏移、修剪、镜像、尺寸标注以及运用相切圆的功能来绘制完成的，其结果如图1所示。
图1 手柄尺寸图下面将演示其具体的操作步骤。
启动AutoCAD2011软件，将当前视图设置为前视图，打开“图层特性”对话框，创建新图层，命名为“辅助线”，并设置其线型及颜色，双击该图层将其设置为当前层，按照同样的操作方法，完成其它图层的创建，得到结果如图2所示。
图2 创建新图层单击“绘图”|“构造线”命令，绘制图形两条相互垂直的辅助线，其交点为a，单击“复制”命令，将垂直辅助线进行多重偏移复制，并交水平线为b、c、d三点，其参数可参照以下命令行提示绘制，得到结果如图3所示。
命令行提示如下：命令: _copy选择对象: 找到1 个（选择垂直辅助线）选择对象: （按“Enter”键，完成选择）当前设置: 复制模式= 多个指定基点或[位移(D)/模式(O)] <位移>: （选中a点）指定第二个点或<使用第一个点作为位移>: @7.5,0 （输入位移距离）指定第二个点或[退出(E)/放弃(U)] <退出>: @15,0指定第二个点或[退出(E)/放弃(U)] <退出>: @90,0指定第二个点或[退出(E)/放弃(U)] <退出>: （按“Enter”键，完成操作）图3 复制辅助线将“轮廓线”层设置为当前层，单击“多段线”命令，绘制手柄左侧轮廓线，并单击“圆”命令，以b点为圆心，绘制一个半径为2.5mm的圆，同时以c点为圆心，绘制另一个半径为15mm的圆，得到结果如图4所示。
命令行提示如下：命令: _pline指定起点: （选择a点）当前线宽为0.0000指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 10 （向上移动光标，输入参数值）指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 15 （向右移动光标，输入参数值）指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: （按“Enter”键，完成操作）图4 绘制手柄左侧轮廓线单击“偏移”命令，将最右侧的垂直辅助线向左偏移10mm，交水平线为o点，并将水平辅助线向上偏移15mm，得到结果如图5所示。
AutoCAD第3章 AutoCAD 2007的绘图命令
24
图3.27 “点样式”对话框
25
3.4.2 等分点 在机械设计绘图中，有时需要等分一段直线、圆弧 或曲线。AutoCAD提供了一个用于在指定的直线或曲线 上，按“定数等分”和“定距等分”两种方式进行等分， 通过设置等分点的命令，可以很方便地对直线、曲线或 圆弧进行等分。
图3.28 等分点
26
1
图3.1 “绘图工具栏绘制直线
3.1.1 直线 在绘图过程中,经常需要绘制直线。在AutoCAD中， 使用绘制直线命令时，既可绘制单条直线，也可绘制一 系列的连续直线，此时前一条直线的终点被作为下一条 直线的起点。
图3.2 动态输入直线第一点
3
图3.3 绘制直线示例
3.5 图案填充
AutoCAD提供的图案填充功能,可在选定的封闭图形 区域内填充某一选定的图案。该功能在机械设计绘图中 的主要用途是能很方便地绘制剖面线，由于AutoCAD提 供的填充图案较多，因此，该功能在建筑制图方面也有 广泛的应用。 在命令输入后，系统会弹出“图案填充和渐变色” 对话框，如图3.29所示。下面，对该对话框的功能和设 置进行介绍。

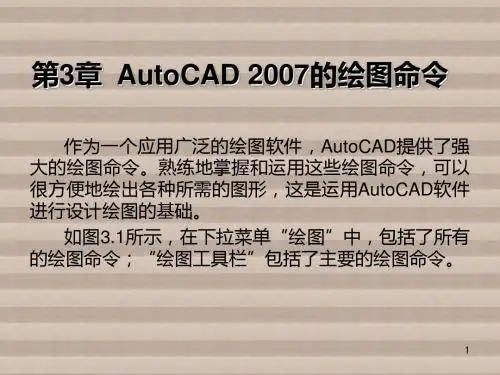

第3章 AutoCAD 2007的绘图命令
作为一个应用广泛的绘图软件，AutoCAD提供了强 大的绘图命令。熟练地掌握和运用这些绘图命令，可以 很方便地绘出各种所需的图形，这是运用AutoCAD软件 进行设计绘图的基础。 如图3.1所示，在下拉菜单“绘图”中，包括了所有 的绘图命令；“绘图工具栏”包括了主要的绘图命令。
29
图3.30 “ANSI”选项卡
30
图3.31 “其他预定义”选项卡
31
2)“角度和比例”选项组： ①“角度”下拉列表框 ②“比例”下拉列表框 ③“间距”文本框 ④“ISO笔宽”下拉列表框 3）“图案填充原点”选项组： ①“使用当前原点”单选按钮 ②“指定的原点”单选按钮 4)“边界”选项组： ①“添加：拾取点”按钮 ②“添加：选择对象”按钮
2007版CAD操作讲义
2007版CAD操作讲义
简介
本文档是针对2007版CAD软件的操作讲义。
通过本讲义，您
将研究到CAD软件的基本操作技巧，帮助您快速上手使用该软件。
目录
1. CAD软件介绍
- 什么是CAD软件
- 2007版CAD软件特点
2. 界面及基本操作
- 主界面介绍
- 工具栏的使用
- 鼠标操作技巧
3. 绘图与编辑
- 创建图形
- 编辑图形
- 修改图形属性
4. 图层管理
- 图层的作用
- 图层的创建和管理
- 图层的显示与隐藏
5. 块与外部参照
- 块的创建与使用
- 外部参照的引入与管理
6. 尺寸与标注
- 标注的种类
- 尺寸的创建与编辑
- 标注样式设置
7. 打印与输出
- 打印设置
- 输出图纸
- 打印预览
8. 常见问题解答
- CAD软件常见问题解答
- 常见错误及解决方案
注意事项
- 本讲义适用于2007版CAD软件，其他版本的CAD软件操作可能会有差异。
- 请按照讲义中的步骤进行操作，注意细节和顺序。
- 在研究过程中遇到问题时，请参考常见问题解答部分。
结尾语
通过本讲义的研究，相信您能够掌握2007版CAD软件的基本
操作技巧，提高工作效率。
如果您还有任何问题或需要进一步帮助，请随时联系我们。
祝您使用愉快！。
AutoCAD 2007教程第3章
渐变色填充
如果需要的话，还可通过单击“颜色”设置区中的“单 色”或“双色”单选钮，设置渐变色为由深至浅的单色填充， 或者由一种颜色过渡到另外一种颜色的双色填充。
3.4.1 使用“工具选项板”创建图案填 充 在AutoCAD 2007中，使用“工
具选项板”窗口可快速填充图案。 要启动“工具选项板窗口” ，可 选择【工具】>【工具选项板窗口】 菜单，或按【CTRL+3】组合键。
“工具选项板”窗口 图案填充效果
3.4.2
使用BHATCH命令创建图案填充
我们还可以使用图案填充 命令BHATCH来填充图形， 此时应确定填充边界、选择 填充图案、定义填充方式等。 要启动BHATCH命令，可选 择【绘图】>【图案填充】菜 单，或在命令行中输入H。
教学目标
本章将围绕“绘图”工具栏中的常用绘图命令展开， 重点介绍了使用AutoCAD绘制基本图形元素的方法。
教学重点与难点
掌握绘制矩形和正多边形的方法
掌握绘制圆和椭圆的方法
掌握绘制圆弧和连接弧的方法 掌握图案填充的编辑方法
本章学习要点
矩形和正多边形 圆及圆弧 椭圆及椭圆弧 图案填充
在选定区 域填充图 案 删除孤岛 时的填充 图案
查看选择集：单击该按钮，可显示当前的填充边界。 关联：在该设置区中可以选择图案与填充边界是否关联。
如果关联，则填充边界修改时，图案也将自动更新以适应 新边界。
继承特性：单击该按钮，可在绘图区选择某个已有图案
填充，并将其类型、属性设置作为当前图案填充的类型与 属性。
第3章 基本图形绘图命令
如前所述，使用AutoCAD画图时，即使是再复杂 的AutoCAD图形，其本质上都是由基本图形元素组成 的。本章将围绕“绘图”工具栏中的常用绘图命令展 开，重点介绍常用的基础绘图命令。如果用户想要能 够在以后的绘图过程中得心应手，那么就必须学好本 章的内容。下面就来学习如何绘制矩形、正多边形、 圆和圆弧、椭圆和椭圆弧，以及图案填充等。
CAD2007三维图的绘制教程[实例
图 2－1 一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
从下拉菜单View →Display →UCSIcon →On 关闭坐标显示。
步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。
步骤三：创建面域。
在命令栏Command ：输入Region ，用框选方式全部选中该图形，回车。
出现提示：1 loop extracted ，1 Region created ，表示形成了一个封闭图形，创建了一个面域。
步骤四：对该面域进行拉伸操作。
Draw →Solids →Extrude ，选中该面域的边框，回车。
在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。
三维工字形实体就生成了。
步骤五：观察三维实体。
View →3D Views →SW Isometric ，再从View →Hide 进行消除隐藏线处理，观察，最后进行着色渲染，View →Shade →Gouraud Shaded ，如图1－2所示。
二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。
步骤三：阵列直线，创建光线效果。
将直线段在360度范围内阵列72个，形成光线效果步骤。
步骤四：修整直线。
以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。
步骤五：绘制五角形。
在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。
将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。
步骤六：绘制五角星。
先用交叉窗口选择的方法将五角形做成面域，再将其拉伸成高度为30、角度为30的五角星。
步骤七：移动图形。
将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形。
AutoCAD 2007 第 三 讲 绘制轮廓图--手柄
第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。
在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。
这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。
同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。
操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。
2.执行【图形界限】命令，设置图形的作图区域为“120x90”。
命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。
3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。
4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。
命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。
// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。
5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。
命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
auto cad绘制手柄
打开以前建立的A4图幅文件（图框，图层，文字已经设置好）图框：A4 210X297图层：粗实线、细实线、点画线、虚线、剖面线、尺寸、文字等字母和数字的字体为：isocp.shx；宽度比例：1；倾斜角度：15汉字字体为：仿宋GB2312;宽度比例：0.7;倾斜角度：0将细点画线层设为当前层，使用【直线】命令，在适当位置绘制一条水平中 心线。
命令: _line 指定第一点://在适当位置拾取一点指定下一点或 [放弃(U)]: 100//水平向右移动鼠标，输入100。
命令: //按回车键，重复直线命令。
命令: LINE 指定第一点: //在水平中心线左侧上方适当拾取一点。
指定下一点或 [放弃(U)]: //垂直向下移动鼠标，在适当位置拾取一点。
使用快捷键“O”激活【偏移】命令，将垂直中心线向左偏移7.5，向右分别 偏移7.5和82.5。
命令: o OFFSET指定偏移距离或 [通过(T)] <3.0000>: 7.5选择要偏移的对象或 <退出>: //选择垂直中心线指定点以确定偏移所在一侧: //在垂直中心线左侧点击选择要偏移的对象或 <退出>://再选择垂直中心线指定点以确定偏移所在一侧: //在垂直中心线右侧点击选择要偏移的对象或 <退出>:命令: OFFSET指定偏移距离或 [通过(T)] <7.5000>: 82.5选择要偏移的对象或 <退出>://再选择垂直中心线指定点以确定偏移所在一侧: //在垂直中心线右侧点击选择要偏移的对象或 <退出>:重复执行【偏移】命令，将最右端的垂直中心线向左偏移10。
将“粗实线”设为当前层。
单击【绘图】工具栏中的“圆”命令按钮，绘制半径为10和15的圆。
执行【偏移】命令，将水平中心线分别向上和向下偏移15。
选择菜单【绘图】|【圆】【相切、相切、半径(T)】，绘制半径为 50 的相切圆。
AutoCAD2007操作教程
目录第一章初识AutoCAD 2007 ............................ 4页第二章辅助绘图............................................ 6页第三章绘制简单二维图形对象.................................... 9页1•绘制直线、构造线、射线................................. 9页2•绘制点、矩形、正多边形 ................................ 10页3•绘制圆、圆弧、椭圆、椭圆弧 ............................ 14页第四章绘制复杂的二维图形...................................... 17页绘制多线、多段线、修订云线、样条曲线...................... 17页第五章使用面域与文字的创建.................................... 22页第六章图案填充与创建管理块命令................................ 23页第七章使用图形编辑命令........................................ 30页1.删除、复制、镜像、偏移 (30)2.阵列、移动、旋转、缩放、拉伸......................... 33页3•修剪、延伸、打断与打断于点.............................. 36页4.倒角与圆角、分解........................................ 40页第八章图层的使用与管理........................................ 42页第九章尺寸标注的创建与编辑.................................... 47页1.尺寸标注的组成、创建与设置标注的样式................... 47页2.尺寸标注的类型......................................... 57页第十章三维对象的创建及编辑.................................... 61页1.绘制三维实体........................................... 61页2.三维实体的编辑......................................... 71页3•渲染三维实体............................................ 76页第十一章图形的输出、打印. (1)第十二章设计理念 (2).、八、-刖言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD 的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD 己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
零部件测绘与CAD制图实训课件项目一 任务3 绘制手柄
【任务实施】
绘制手柄
1、基准分析 2、定形尺寸分析 3、定位尺寸分析 4、线段分析 5、绘制图形
项目一 使用绘图工具绘制平面图形
任务3 绘制手柄
【能力目标】
1、能够正确分析连接线段的类型； 2、能够正确确定连接圆弧的圆心； 3、能够平滑地绘制连接圆弧。
【知识目标】
1、线段的类型---已知线段、中间线段、连接线段 2、连接圆弧的圆心求法
【任务引入】
【相关知识】
1.3.1 圆 弧 连 接
用一段圆弧光滑地连接相邻两已知线段（直线或圆弧）的作图方法称为圆弧连接
圆弧连接两已知直线
圆弧连接已知直线和圆弧
连接弧外切两已知圆弧R1、R2
连接弧内切两已知圆弧R1、R2
连接弧分别内、外切两已知圆弧R1、R2
1.3.2 平面图形的分析与作图
平面图形是由若干直线和曲线封闭连接组合而成，这些 线段之间的相对位置和连接关系根据给定的尺寸来确定。在 平面图形中，有些线段的尺寸已完全给定，可以直接画出， 而有些线段要按照相切的连接关系画出。因此，绘图前应对 所绘图形进行分析，从而确定正确的作图方法和步骤。
1．平面图形尺寸分析
2．平面图形线段分析
3．平面图形作图步骤
4．平面图形尺寸标注
平面图形标注尺寸的基本要求是：正确、齐全、清晰。 标注尺寸首先要遵守国家标准有关尺寸注法的基本规定， 通常先标注定形尺寸，再标注定位尺寸。通过几何作图可以确 定的线段，不要标注尺寸。尺寸标注完成后要检查是否有重复 或遗漏。在作图过程中没有用到的尺寸是重复尺寸，要删除； 如果按所注尺寸无法完成作图，说明尺寸不齐全，应补注所需 尺寸。标注尺寸时应注意布局清晰。
平面图形的尺寸注法示例
第 三 讲绘制轮廓图
第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。
在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。
这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。
同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。
操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。
2.执行【图形界限】命令，设置图形的作图区域为“120x90”。
命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。
3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。
4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。
命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。
// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。
5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。
命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
手柄平面图的画图步骤资料
手柄平面图的画图步骤资料一、平面图形分析磨刀不误砍柴工，画图前要对所画的图形进行全面分析，做到心中有数。
1、分析图形元素手柄是由2个矩形，5段圆弧组成的。
2、分析尺寸基准手柄左右不对称，选择大矩形左端面为水平方向的尺寸基准；手柄上下对称，选择对称中心线为垂直平方向的尺寸基准。
分析尺寸基准，是分析线段的前提。
3、线段分析线段分为已知线段，中间线段，连接线段。
如何区分呢？关键是分析线段的定位尺寸，定位尺寸（2个）齐全的，是已知线段，只有一个定位尺寸的是中间线段，没有定位尺寸的是连接线段。
在分析定位尺寸时要注意：（1）如果线段位于基准上，那么相当于该方向的定位尺寸是已知的。
例如图中的两个矩形，再比如图中半径为5的圆弧，其圆心位于垂直的基准线上，该方向的定位尺寸为0，是已知的，水平方向的定位尺寸可由60-5=55得到。
（2）线段的定位尺寸有时并不明显，比如题中的R40的圆弧，是连接线段？还是中间线段？如何你认为是连接线段，那就错了。
图中给了直径为20的尺寸，在图中起什么作用呢？表面上看是定型尺寸，实质上是定位尺寸，用于确定R40的圆弧的圆心在垂直方向的位置。
所以不难看出，已知线段有：两个矩形，R5的圆弧，中间线段：R40的圆弧（2条），连接线段：R10的圆弧（2条）二，手柄的画法分析了手柄的平面图形，就确定了平面图的画法步骤（以1:1绘制为例）：1、画基准线尺寸基准2、画已知线段画已知线段3、画中间线段画中间线段1画中间线段24、画连接线段5、检查、描深三、尺寸标注按画图顺序标注尺寸，标注有条理，不遗漏。
1、标已知线段的定形尺寸、定位尺寸2、标中间线段的定形尺寸、定位尺寸3、标连接线段的定形尺寸。
注意：此图是按1:1绘制的，如果要按2:1绘制，那么所有尺寸应该放大2陪绘制，但在标注尺寸时，必须按实际尺寸进行标注，也就是说尺寸大小与绘图比例无关。
AutoCAD2007中文版应用教程 周健 第3章 设置绘图环境
内容提要：
◆ 3.1 设置图幅与绘图单位 ◆ 3.2 设置系统选项 ◆ 3.3 设置草图 ◆ 3.4 设置状态按钮 ◆ 3.5 设置线型管理器 ◆ 3.6 实例练习
Hale Waihona Puke 3.1 设置图幅与绘图单位
3.1.1 设置图幅 3.1.2 设置绘图单位
3.1 设置图幅与绘图单位
在手工绘图前要选择图纸的大小，确 定绘图的比例尺，在AutoCAD下绘图 也首先要选择图纸的大小，确定绘图 的比例尺，即设置图幅、绘图单位等。
<Enter>键
3.1.2 设置绘图单位
该命令用于设置图形单位的长度类型、 角度类型、插入比例等。
设置绘图单位的方法有：
方法一：单击菜单“格式”→“单 位...”
方法二：在命令行输入“units”然后按 <Enter>键
3.2 设置系统选项
3.2 设置“系统选项” 在讲解“系统选项” 设置前，先解释几个名词。 1）对象捕捉点：对象捕捉点是通过对象捕捉设
动态输入是AutoCAD的新增功能，主要 是为了提高绘图速度。
3.4 设置状态按钮
状态按钮是辅助绘图工具，其中 “DYN（动态输入）”是其新增按钮。
鼠标在任一个按钮上单击均可打开和 关闭该按钮，按钮弹起为关闭状态， 按凹陷为打开状态。
3.5 设置线型管理器
1．线型的加载 2．线型置为当前 3．线型的删除 4．显示 / 隐藏线型细节
可在捕捉间距文字编辑框和栅格间距 文字编辑框中输入数值，并用鼠标单 击“捕捉”或“启用栅格”开关，出 现“”即为打开了捕捉或栅格。
2.“极轴追踪”选项卡
“极轴追踪”选项卡用于设置自动追踪 的极轴方向。可在增量角文字编辑框和 附加角文字编辑框中输入数值，并用鼠 标单击“启用极轴追踪”或“附加角” 开关，出现对钩即为打开了极轴追踪或 附加角。
练习 手柄图 CAD
《AutoCAD》练习
【例1】按尺寸绘图--圆弧连接作图
按尺寸要求绘出中心线，画出左端部分,再画出右端半径为10的圆，然后画间距为30 的两条界限线。
启用画圆命令，准备用“相切、相切、半径”的方法画连接圆，连接一条界限线和Φ10的圆。
用鼠标单击一条界限线
用鼠标单击Φ10的圆
再输入半径：50，接着按Enter键，即可得到连接圆弧。
用同样方法得到另一条R50的连接圆弧。
用“圆”命令―――“相切、相切、半径”，生成连接圆弧（半径为：R12）
选用“修剪”命令，准备去掉多余的线。
先确定修剪的范围：从右下角单击鼠标左键，再到右上角单击鼠标左键，
在线上单击鼠标右键，然后，在命令行输入：C （此时选择窗交方式）
用鼠标单击欲去除的线段。
入：%%C30.。
CAD 2007轮廓建造方法(重要资料)
CAD2007三维实体轮廓图的操作方法
首先将需要编辑的三维实体图调至面朝自己的方向，然后点击菜单栏“工具——选项——显示屏幕菜单（打上小钩）——确定”，再点击世界坐标系，最后点击右侧的“跟随”，输入“1”——回车，接下来开始以下操作：
1.以X轴旋转90°；
2.实体旋转180°；
3.回置世界坐标系；
4.以X轴转-90°；
5.实体旋转-55°；
6.以X轴转90°；
7.以Y轴转90°；
8实体旋转15°；
9.以Y轴转-90°；
在CAD2007面板下面处点击右边下面的箭头，选择“布局2”，然后在命令行里面输入“MSPACE”命令；再点击菜单栏“绘图——建模——设置——轮廓”，选择正在编辑的三维实体，右击鼠标，命令框出现：是否在单独的图层中显示隐藏的轮廓线？选择YES；是否轮廓线投影到平面？选择YES；是否删除相切的边？选择NO；然后复制编辑的三维实体图，再新建一个CAD面板，粘贴即可，形成了一个轮廓图，某些不需要的线可以经过二维编辑里面的修改命令(先选中轮廓图，然后利用分解命令进行分解)进行适当的修改即可，这样一切就OK了！！
效果图例：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三讲绘制轮廓图——手柄打印本页本讲简介“轮廓图”是一种用于表达零件平面结构的图形，是一种常用的图形表达方式。
在绘制此类图形结构时，一般需要注意零件各轮廓之间的结构形态和相互衔接关系，以便采用相对应的制图工具和绘制技法。
这一讲我们将综合应用“圆与相切圆的绘制功能”、“对象的偏移复制功能”以及“图线的修剪延伸功能”等，绘制手柄零件的主体轮廓图。
同时学习以下主要内容：圆与相切圆画构造线偏移图形镜像图形修剪图形主讲内容本讲内容分6节，主讲内容如下：第1节绘制轮廓图——手柄一般情况下，零件的表面轮廓形态，多通过一些不规则的线、圆、相切弧等元素进行体现的，而对于“线、圆”结构轮廓，使用相应的线圆绘制工具很容易就能表达出来；而对于“相切弧”结构轮廓，有一定的绘制难度，它是绘制“轮廓图”的重点和难点，通常使用的解决办法就是绘制相切圆，然后再对其进行修剪和完善。
操作步骤：1.以“无样板打开—公制”方式快速创建一张空白文件。
2.执行【图形界限】命令，设置图形的作图区域为“120x90”。
命令: '_limits// Enter//120,90 Enter“120x90”指的是作图区域的水平长度为120个绘图单位，垂直长度为90个绘图单位。
3.单击【视图】菜单中的【缩放】/【全部】命令，将作图区域最大化显示。
4.执行【构造线】命令，绘制水平和垂直的构造线，作为辅助线。
命令: _xline//h Enter，激活“水平”选项//在适当位置单击左键，拾取一点// Enter，结束命令。
// Enter，重复执行命令//v Enter，激活“垂直”选项//在适当位置拾取一点// Enter，结束命令。
5.执行【偏移】命令，将垂直构造线分别向右偏移复制7.5、15和90个绘图单位。
命令: _offset//7.5 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//15 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令// Enter，重复执行命令//90 Enter，设置偏移间距//选择垂直构造线//在所选构造线的右侧拾取一点// Enter，结束命令，偏移结果如图3-1所示。
图3-1 偏移垂直构造线在系统默认设置下，敲击键盘上的Enter键，可以重复执行上一个命令。
6.执行【直线】命令，以图3-1所示的交点A作为起点，绘制手柄左侧的轮廓线。
命令: _line//捕捉图3-1所示的交点A//@0,10 Enter//@15,0 Enter// Enter，完成绘制7.激活【圆】命令，分别以上图3-1所示的交点B点和交点C点为圆心，绘制半径为2.5和15的圆。
具体操作如下：命令: _circle//捕捉上图3-1所示的交点B//2.5 Enter//Enter，重复执行命令//捕捉上图3-1所示的交点C//15 Enter，绘制结果如图3-2所示。
图3-2 绘制圆8.执行【偏移】命令，将最右侧的垂直构造成线向左偏移10个绘图单位，将水平构造成线向上偏移15个绘图单位，偏移结果如图3-3所示。
图3-3 偏移构造线9.执行【圆】命令，分别绘制半径为10的圆和半径为50的相切圆。
命令: _circle//捕捉图3-3所示的交点O//10 Enter// Enter，重复执行画圆命令//t Enter，激活相切圆选项功能//在刚绘制的圆右上侧单击左键，拾取第一个切点//在最上侧的水平构造线上单击左键，拾取第二个切点//50 Enter，结束命令，绘制结果如图3-4所示。
图3-4 绘制结果10.执行【相切、相切、半径】命令，分别以半径为50和15的两个圆作为相切对象，绘制半径为12的相切圆。
命令: _circle//在半径为15的圆的右上侧单击左键//在半径为50的圆的左上侧单击左键//12 Enter，结束命令，绘制结果如图3-5所示。
图3-5 绘制相切圆11.使用【删除】命令，将图3-6所示的虚线显示的构线删除。
图3-6 删除构造线12.执行【修剪】命令，分别以半径为50和15的两个圆作为修剪边，修剪掉位于边界上部的构造线和圆弧。
命令: _trim//选择半径为15的圆，作为修剪边界//选择半径为50的圆，作为修剪边界// Enter，结束选择//在修剪边界的上侧单击垂直构造成线//在修剪边界的上侧单击半径为12的圆// Enter，结束命令，修剪结果如图3-7所示。
图3-7 修剪结果13.敲击Enter键，重复【修剪】命令，以半径为10的圆和上步修剪所产生的圆弧作为剪切边界，修剪半径为50的大圆，修剪结果如图3-8所示。
图3-8 修剪大圆14.重复【修剪】命令，以半径为50的圆弧和水平构造线作为剪切边界，修剪半径为10的小圆和左侧的垂直构造线，修剪结果如图3-9所示。
图3-9 修剪小圆和垂直构造线15.重复【修剪】命令，以半径为12的圆弧和垂直构造线作为剪切边界，修剪半径为15圆，修剪结果如图3-10所示。
图3-10 修剪半径为15的圆16.执行【镜像】命令，将构造线上侧的轮廓线进行镜像复制。
命令: _mirror//选择水平构造成线上侧的手柄轮廓线// Enter，结束对象的选择//捕捉图3-11所示的端点图3-11 定痊第一镜像点//捕捉圆的圆心// Enter，结束命令，镜像结果如图3-12所示。
图3-12 镜像结果17.加载一种名为“CENTER2”的线型，同时将此线型设置为当前线型，并修改线型比例参数，如图3-13所示。
图3-13 加载线型18.在颜色控制列表设置当前颜色为“红色”。
19.删除水平构造线，然后使用画线命令，配合捕捉与追踪功能，绘制如图3-14所示的两条直线作为图形中心线。
图3-14 绘制中心线20.最后使用【保存】命令将图形命名存储为“绘制手柄轮廓图.dwg”。
第2节圆与相切圆“圆”是一种闭合的封闭曲线，也是一种基本的构图元素。
AutoCAD共为用户提供了六种画圆方式。
执行【圆】命令主要有以下几种方式：菜单栏：单击菜单栏【绘图】/【圆】级联菜单中的各种命令。
工具栏：单击【绘图】工具栏上的按钮。
命令行：在命令行中输入Circle并敲击Enter键。
快捷键：在命令行中输入C并敲击Enter键。
定距画圆“定距画圆”分为两种方式，即“圆心半径”和“圆心直径”。
当指定圆的圆心后，再给定圆的半径为直径，即可精确画圆。
现假设绘制半径为100的圆，则可按如下步骤进行操作：1.单击【绘图】工具栏上的按钮，启动命令。
2.在绘图区单击左键，拾取一点作为圆的圆心。
3.输入100并按Enter键，为圆指定半径，同时结束命令。
如果用户需要使用“圆心直径”方式画圆，则在第三步提示中，输入“D”激活“直径”选项功能，即可使用直径方式画圆。
定点画圆“定点画圆”分为两种方式，即“两点画圆”和“三点画圆”。
所给定的两点被看作圆直径的两个端点，所给定的三点都位于圆周上。
现假设以“两点画圆”方式进行定点画圆，则可按如下步骤进行操作：1.单击【绘图】菜单中的【圆】/【两点】命令，启动定点画圆功能。
2.在绘图区单击左键，拾取一点A作为圆直径的一个端点。
3.输入第二点B的坐标，如“@100,0”，即可进行精确画圆。
画相切圆所谓“相切圆”，就是与其他图形相切的圆。
画相切圆共有两种方式，即“相切、相切、半径”和“相切、相切、相切”等。
前一种相切方式是分别拾取两个相切对象后，再输入相切圆的半径，即可绘制相切圆；后一种相切方式是直接拾取三个相切对象，系统即可自动定位出相切圆。
现假设绘制与如图3-15所示的直线、圆弧和圆都相切的圆，则可以按如下步骤进行操作：1.单击【绘图】/【圆】/【相切、相切、相切】命令，启动相切圆功能。
2.把光标放在直线上单击左键，拾取第一相切对象。
3.把光标放在圆弧上单击左键，拾取第二相切对象。
4.把光标放在圆上单击左键，拾取第三个相切对象，结果系统绘制出与三个对象都相切的圆，如图3-16所示。
图3-15 相切对象图3-16 绘制相切圆在拾取相切对象时，系统会自动在距离光标最近的对象上显示出一个相切符号，此时单击左键即可拾取该对象作为相切对象。
另外光标拾取的位置不同，所绘制出的相切圆位置也不同。
第3节画构造线AutoCAD为用户提供了专用于绘制作图辅助线的工具，即【构造线】命令，使用此命令可以绘制向两端无限延伸的作图辅助线线，此辅助线不能作为图形轮廓线使用，但是可以将其编辑为图形的轮廓线。
执行【构造线】命令有以下几种方式：菜单栏：单击【绘图】菜单栏中的【构造线】命令。
工具栏：单击【绘图】工具栏上的按钮。
命令行：在命令行中输入Xline并敲击Enter键。
快捷键：在命令行中输入XL并敲击Enter键。
绘制正交辅助线所谓“正交辅助线”，指的就是水平和垂直的辅助线。
使用【构造线】命令中的“水平”和“垂直”选项功能，可以绘制无数条水平和垂直的辅助线，具体操作过程如下：1.单击【绘图】菜单栏中的【构造线】命令，启动命令。
命令:_xline//H Enter，激活“水平”选项//在绘图区拾取一点，以定位构造线//继续在绘图区拾取点，// Enter，结束命令2.敲击Enter键重复执行【构造线】命令，。
//V Enter，激活“垂直”选项//在绘图区拾取一点，以定位构造线//继续在绘图区拾取点。
// Enter，结束命令。
绘制倾斜辅助线使用【构造线】命令中的“角度”选项功能，可以绘制具有任意角度的作图辅助线。
现假设绘制如图角度为30度的倾斜构造线，则可以按如下步骤进行操作：1.单击【绘图】工具栏上的按钮，启动命令。
命令:_xline//A Enter，激活“角度”选项//30 Enter，设置倾斜角度//拾取通过点// Enter，结束命令2.绘制结果如图3-17所示。
图3-17 绘制倾斜构造线图3-18 绘制相交线绘制角的等分线使用【构造线】命令中的“二等分”选项功能，可以绘制任意角度的角平分线。
现假设绘制如图3-18所示图形的二等分线，则可以按如下步骤进行操作：1.首先使用画线命令绘制图3-18所示的相交线。
2.单击【绘图】工具栏上的按钮，启动命令。
命令:_xline//B Enter，激活“二等分”选项//捕捉两条线段的交点//捕捉水平线段的右端点//捕捉倾斜线段的上侧端点// Enter，结束命令3.绘制结果如图3-19所示。
图3-19 绘制等分线第5节镜像图形【镜像】命令用于将对象按指定的镜像轴作对称复制，原目标对象可保留也可删除，此命令经常被用于创建一些对称结构的图形。
执行【镜像】命令主要有以下几种方式：菜单栏：单击【修改】菜单栏中的【镜像】命令。
