第三讲 生物显微结构图的描绘

第三讲
生物显微结构图的描绘与训练
• • • • 生物显微结构图的描绘方法 生物显微结构图的描绘要求 生物绘图中的书法及电脑绘画 画动植物细胞显微结构图训练.
一、生物显微结构图的描绘对象
生物显微结构图就是把显微镜中的标本影像有重 点、精确地描绘在纸上。
1、显微结构图的描绘对象：
有菌类、藻类、植物细胞及组织、动物细胞及组织、 寄生虫等，其形态与结构图都属于生物显微结构图的 范畴。
2. 电脑绘画的定义及其重要性
2）学习电脑绘画的重要性
• 适应现时代电脑普及、广泛应用的新趋势； • 满足绘画与电脑的爱好，学会图像的处理与编辑技术； • 为制作CAI课件，进行多媒体交流与教学做好必要的准 备。（重点所在）
3）国内、外电脑绘画作品欣赏
细菌，叶的组织，砂壳虫，轮虫，河蚌，细胞膜，肺 泡和组织内的气体交换，光合作用过程等。
下面以葡萄架图为例，介绍其绘制方法： ①首先点击新建命令，开启一个新的图像文件，选取适当的 前景色，用毛笔绘制葡萄藤、葡萄串和各色瓜果，随时改变 参数面板中的透明度和笔刷面板中的笔刷大小； ②选取适当的前景色，用毛笔绘制蝴蝶，注意勾选参数面板 中的湿边选项，随时调整笔刷大小和前景色的色调； ③再用喷笔喷绘小鸡和绿叶，并随时调整笔刷大小和前景色 的色调，然后，再用手指工具涂抹，达到水墨渲染的特殊效 果。
3. 电脑软笔画、硬笔画与填充画的绘制方法 1）Photoshop电脑绘画技法
• Photoshop的绘画操作主要通过画笔仿真来实现。 • 画笔仿真，就是用软件界面中的绘画工具箱、 笔刷操作面板以及参数设定面板来模拟手工绘 画中各种不同的画笔画在纸上所产生的效果。
（1）软笔画
• 用Photoshop工具箱中的软笔来绘制水墨画，主要用毛笔和 喷笔，加上手指涂抹等辅助操作，即可绘就一幅情趣盎然的 五彩水墨卷。
葡萄架软笔画
太湖春软笔画
（2）硬笔画
• 用Photoshop工具箱中的硬笔（即铅笔，其笔触边缘清晰， 表现图画的轮廓最为合适）配上软笔和其他相关工具，再 加上手指涂抹等辅助操作，即可作画。 下面以虎啸图为例，介绍其绘制方法： ①选取纯黑的前景色，用铅笔绘制老虎的轮廓，在绘制过 程中不断改变参数面板中的透明度和笔刷面板中的笔刷大 小，最后画虎须； ②选取适当的前景色，用毛笔渲染色彩，由上往下，在染 色过程中，随时改变参数面板中的透明度和笔刷面板中的 笔刷大小； ③为了达到色彩过渡的柔和，再用喷笔喷绘老虎的额头和 鼻子，并随时调整喷笔压力、笔刷大小和前景色的色调， 然后，再用手指工具涂抹，最后完成虎啸效果图。
此法难度较大，准确度不高，适于科研记录草图等一 般构造图，不适于正式出版的科学性很强的图。提高目 视法直接描绘图的准确度，可应用显微测微尺先进行测 量，确定所绘图的各部分结构比例大小。
显微描绘 仪
双目显微镜
显微描绘仪 的使用方法
2、描绘要求与技巧：
• 采用3H以上的硬铅笔(始终保持笔的尖锐)，实事 求是地细心描绘，要尽量少擦与涂改。 • 图的位置应设计在图纸中央稍偏向左侧，右侧要 留出标注引线和名称的位置。标引线一般要用直 尺水平拉出，末端平齐; 有时用斜线或折线，但 不能交叉、不能在图画中折转。注字要尽可能均 齐，图的题名要写在图的正下方，注字和图题的 字体一般用正楷或仿宋字体。
细菌的结构示意图
叶的组织构造图
砂壳虫
轮虫结构图
河蚌构造示意图

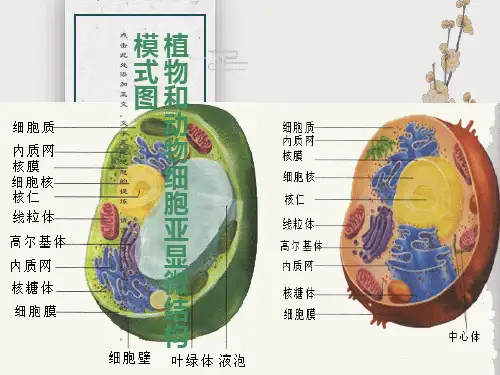

细胞膜的超微结构示意图
肺泡和组织内的气体交换示意图
光合作用的光反应过程图解
光合作用的暗反应过程图解
卡尔文循环
3. Photoshop等几种电脑绘画软件介绍
1）Photoshop绘画功能
• Photoshop是桌上图像处理软件中功能最强、应用最广 的软件之一，可用“神奇绝妙、无与伦比”概括之。它 是一个理想的集图形设计、绘画创作、色彩编辑、图像 整饰、修改、合成、特效化以及高品质分色输出等功能 于一体的专业图像处理软件。 • Photoshop的平台可概括为三大板块与三大功能。 三大板块：命令卷帘、工具箱和操作面板。 三大功能：绘画功能、绘图功能和影像处理。
2）生物绘图中的书法用体
一般常用以下两种字体：
• 楷体字 —— 洋葱表皮细胞结构图
• 仿宋体字 —— 洋葱表皮细胞结构分明，但笔画较粗重 • 仿宋体字：转折处棱角分明，但笔画较纤细 （手写示范之）
2. 电脑绘画的定义及其重要性
1）电脑绘画的定义
电脑绘画是图像制作师的一项基本功，也是图像处理 软件的基本功能之一。在电脑软件中指的绘画（paint） 和绘图（draw）是很不相同的两种功能： • 绘画属于图像处理领域，是从艺术层面出发，讲究图像 的表现力、感染力以及画笔仿真度； • 绘图则属于图形学范畴，从技术层面着眼，注重于图形 的精确性、规范性和工程适用性，完成的是尺规图。
1. 生物绘图中的书法及书写技法
1）书法主要体势： • 楷体： 腹有诗书气自华 • 仿宋体： • 隶书： 腹有诗书气自华 腹有诗书气自华
• 华文行楷： 腹有诗书气自华 • 华文新魏： 腹有诗书气自华 • 方正舒体： 腹有诗书气自华 • 方正姚体： 腹有诗书气自华 • ……
1. 生物绘图中的书法及书写技法
卡通人硬笔画
虎啸硬笔画
（3）填充画
• 用Photoshop工具箱中的套索工具和填充工具（填色桶、 渐变填色工具）以及其他相关工具，再加上系统预制的图 案笔刷，即可绘就一幅色彩斑斓的水粉画。 下面以紫罗兰图为例，介绍其绘制方法： ①用新建命令创建一个新的图像文件，选取适当的前景色 （浅色为佳），用铅笔工具绘出花朵、叶子和枝条； ②选用套索工具沿紫罗兰的花瓣、花朵和叶子，逐一勾勒出 虚框轮廓，并做羽化操作，羽化范围取5个像素左右，然后， 选取合适的前景色和背景色，用渐变填充工具逐一填色； ③最后用毛笔工具勾描出枝条和绿叶，并绘出星星点点的花 蕾和稀稀疏疏的落叶，这样，即完成了紫罗兰填充图。
猫和老鼠填充图
紫罗兰填充画
2）其他电脑软件绘画技法
• Windows 2000/XP Professional程序“附件”中的
“图画”软件，可以创建和编辑图画，以及显示和编辑
扫描获得的图片。 • Windows 2000/XP Professional程序“附件”中的 “图像处理”软件，显示和编辑现有图像文件，诸如扫 描获得的图片或数字图像。 • ACD FotoCanvas 2.0软件，可以创建和编辑图画。
图1 运用Illustrator 绘制点后的放大效果图
图2 综合运用两个软件绘制的车轮虫线条图
课堂绘画练习
• • • • 洋葱表皮细胞 口腔上皮细胞 应用某一电脑软件绘硬笔鸡蛋图 楷体字和仿宋体字练习
洋葱表皮细胞结构图
（只画其中一个细胞，但要表示 相邻接的细胞）
Goodbye!
室内装修设计效果图
2. Photoshop等几种电脑绘画软件介绍
2）Photoshop绘画工具箱
• 选取工具：矩形（圆形、像素行、像素列、修剪）、套 索（节点套索、磁性套索）、移动、魔棒； • 笔类工具：喷笔、毛笔、铅笔、直线； • 修改工具：橡皮擦、手指； • 填充工具：漆桶、线性渐变（辐射渐变、角度渐变、对 称渐变、菱形渐变）； • 文字工具：文本行、文本列、遮罩行、遮罩列； • 浏览工具：漫游、缩放。
2、描绘要求与技巧：
• 各种器官的组织或细胞不能孤立地描绘，并同 时示出周围与相连接的一些邻细胞。 • 以疏密不同的“小点儿”表示显微结构图中内 容物的稠密与稀疏，以及明暗调子，一般不用 线条表现明暗调子。 • 一般要标出生物显微结构图的比例尺，包括直 线与数字单位。
三、生物绘图中的书法和电脑绘画
3） Photoshop绘画步骤
• 展开画布：点击“文件” 中的“新建”和“打开”命令来 完成。画到一半的作品可保存起来，到下一个工作日再继续 画。 • 拿起画笔：即用鼠标点击工具箱中的画笔工具，移至画布上 就可作画。标准笔刷：喷笔、毛笔、铅笔，双击工具箱中的 工具即可打开。还有“自定义笔刷”。但是，鼠标当画笔定 位不精确。可选用汉王笔和蒙恬笔等电脑笔产品。 • 调色初步：调色板(Color palette)是专门用来调制前景色和 背景色的操作面板。点击显示调色板命令（show palette） 打开调色板，将鼠标放置调色板RGB色条下的小三角上并移 动之，即可调得所需色彩。电脑中常用红（R）、绿（G）、 蓝（B）三基色按不同比例混合而产生五彩缤纷的色调。除 调色板外，还可通过色块面板（swatch）来选定色彩。
认识口腔上皮细胞
疏松结缔组织
变形虫的细胞结构彩图
绿 眼 虫 的 细 胞 结 构 图
镰 茎 海 盘 虫 结 构 图
华支睾吸虫
绦 虫
二、生物显微结构图的描绘方法
1、起稿描绘方法 • 应用显微描绘仪描绘（科研时采用）
显微描绘仪的使用方法：（如图，示范）
• 应用网目显微测微尺描绘（科研时采用） • 应用目视法直接描绘（学习时采用）
（打开电脑示范之）
3）电脑绘制生物线条图
• CorelDRAW 10.0 和Illustrator 10.0 软件 • 绘制线条图的操作过程，请查阅《电脑 制作生物线条图》一文，作者：唐安科, 唐发辉,赵元莙(重庆师范大学重庆市动 物生物学重点实验室) • 综合运用两个软件绘制的车轮虫线条图 (见图1和2)
2、部分显微结构图的欣赏：
大肠杆菌，酵母菌，衣藻、水绵，洋葱表皮细胞， 根茎叶的组织结构，口腔上皮细胞，单层扁平上皮， 疏松结缔组织，眼虫，变形虫，吸虫，绦虫等等。
扫描电镜下的细菌
细菌的结构
洋葱表皮细胞
显 微 镜 下 的 植 物 茎 的 组 织 结 构
单子叶植物的气孔器
示：保卫细胞和副卫细胞
