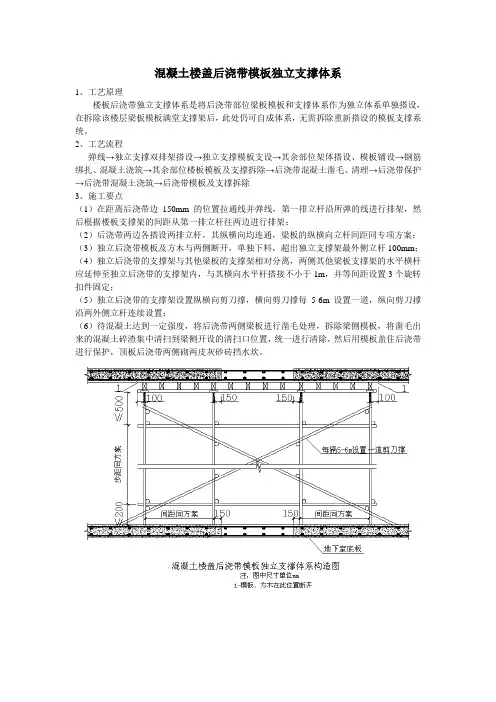

混凝土楼盖后浇带模板独立支撑体系

混凝土楼盖后浇带模板独立支撑体系

混凝土楼盖后浇带模板独立支撑体系
1、工艺原理
楼板后浇带独立支撑体系是将后浇带部位梁板模板和支撑体系作为独立体系单独搭设,在拆除该楼层梁板模板满堂支撑架后,此处仍可自成体系,无需拆除重新搭设的模板支撑系统。

2、工艺流程
弹线→独立支撑双排架搭设→独立支撑模板支设→其余部位架体搭设、模板铺设→钢筋绑扎、混凝土浇筑→其余部位楼板模板及支撑拆除→后浇带混凝土凿毛、清理→后浇带保护→后浇带混凝土浇筑→后浇带模板及支撑拆除
3、施工要点
(1)在距离后浇带边150mm的位置拉通线并弹线,第一排立杆沿所弹的线进行排架,然后根据楼板支撑架的间距从第一排立杆往两边进行排架;
(2)后浇带两边各搭设两排立杆,其纵横向均连通,梁板的纵横向立杆间距同专项方案;(3)独立后浇带模板及方木与两侧断开,单独下料,超出独立支撑架最外侧立杆100mm;(4)独立后浇带的支撑架与其他梁板的支撑架相对分离,两侧其他梁板支撑架的水平横杆应延伸至独立后浇带的支撑架内,与其横向水平杆搭接不小于1m,并等间距设置3个旋转扣件固定;
(5)独立后浇带的支撑架设置纵横向剪刀撑,横向剪刀撑每5-6m设置一道,纵向剪刀撑沿两外侧立杆连续设置;
(6)待混凝土达到一定强度,将后浇带两侧梁板进行凿毛处理,拆除梁侧模板,将凿毛出来的混凝土碎渣集中清扫到梁侧开设的清扫口位置,统一进行清除,然后用模板盖住后浇带进行保护,顶板后浇带两侧砌两皮灰砂砖挡水坎。

后浇带模板(独立支撑)工程施工组织方案

后浇带模板(独立支撑)工程施工组织方案

后浇带模板(独立支撑)工程施工组织方案1. 项目概述该工程旨在完成后浇带模板(独立支撑)的施工,确保施工质量和进度。

本施工组织方案旨在明确施工步骤、安全预防措施以及资源需求,以确保施工顺利进行。

2. 施工步骤2.1 准备工作在正式施工前,必须进行必要的准备工作,包括但不限于:- 对施工现场进行清理和平整;- 准备施工所需的材料、设备和工具;- 计划施工人员的安排和配备。

2.2 模板搭设在模板搭设阶段,需要按照设计要求搭设后浇带的模板。

具体步骤如下:1. 根据设计图纸确定模板的位置、形状和尺寸;2. 搭设模板的支撑体系,并确保其稳固和牢固;3. 对模板进行调整、校正,以确保其符合设计要求。

2.3 钢筋布置在钢筋布置阶段,需要按照设计要求进行钢筋的布置。

具体步骤如下:1. 根据设计图纸确定钢筋的位置、形状和尺寸;2. 进行钢筋的剪断、弯曲和焊接等加工工作;3. 将钢筋按照设计要求布置在模板内。

2.4 浇筑混凝土在浇筑混凝土阶段,需要按照设计要求进行混凝土的浇筑。

具体步骤如下:1. 准备好混凝土搅拌设备,并进行必要的调试和检查;2. 在钢筋布置完毕后,进行混凝土的浇筑;3. 控制混凝土的浇筑速度和均匀性,以确保浇筑质量。

2.5 养护在浇筑完混凝土后,需要进行养护工作,以确保混凝土的强度和耐久性。

具体步骤如下:1. 对浇筑好的混凝土进行密封和保温,以促进水泥的养护;2. 对混凝土进行必要的湿润和保护,防止龟裂和变形。

3. 安全预防措施为确保施工过程中的安全,必须采取以下预防措施:1. 施工现场设置明显的安全警示标志;2. 配备必要的个人防护装备,并进行安全培训;3. 定期检查和维护施工设备和工具;4. 严格遵守施工现场的安全操作规程。

4. 资源需求完成后浇带模板(独立支撑)工程的施工,需要以下资源:1. 人力资源:具有施工经验的工程人员和技术人员;2. 材料资源:包括但不限于模板材料、钢筋材料和混凝土材料;3. 设备资源:包括但不限于混凝土搅拌设备、吊装设备和测量设备。

后浇带独立支撑体系施工方案

后浇带独立支撑体系施工方案

一、目录二、编制依据三、工程概况1、工程简介2、后浇带混凝土施工说明四、后浇带支撑体系搭设与拆除要求五、安全生产与文明施工注意事项六、后浇带独立支撑体系搭设附图1、附图一、后浇带支撑体系平面布置图2、附图二、后浇带支撑体系剖面布置图一、编制依据(1)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)(2)、《混凝土结构设计规范》(GB50010-2010)(3)、《建筑结构荷载规范》(GB50009-2001)(4)、《建筑施工安全检查标准》(JGJ59-2011)(5)《建筑施工模板安全技术规范》(JGJ162-2008)(6)、根据《危险性较大的分部分项工程安全管理办法》建质【2009】87号文(7)、《建筑施工手则》第四版,中国建筑工业出版社(8)、《建筑施工计算手则》2004版(9)、中冶南方工程技术有限公司武汉分公司提供的土建图纸(10)、国家现行有关法律、法规、标准、规范(11)、武汉鼎吉建筑工程有限责任公司相关管理规范二、工程概况1、工程简介项目名称:中城上品1-12#;建设单位:武汉中城上品房地产开发有限公司;设计单位:中冶南方工程技术有限公司;监理单位:武汉市联发建设监理有限责任公司;施工单位:武汉鼎吉建筑工程有限责任公司;工程地点:工程位于武汉市蔡甸区,东临汉江北路,南邻鼎力公司,西邻广场花城小区,北临博奇路。

1#楼地上34层,单体建筑面积24114.89㎡,建筑高度99.90m,±0.000相当于绝对标高27.200米;2#楼地上34层,单体建筑面积29317.94㎡,建筑高度99.90m,±0.000相当于绝对标高27.200米;3#楼地上34层,建筑面积27352.02㎡,建筑高度99.90m,±0.000相当于绝对标高28.300米;4#楼地上34层,建筑面积29442.44㎡,建筑高度99.450m,±0.000相当于绝对标高28.300米;该建筑设计等级分类为3类,设计使用年限为50年,结构设计使用耐久性50年,结构安全等级二级,结构重要性系数为1.0;本工程抗震设防类别为重点设防类,按6度进行抗震计算,按6度要求采取抗震措施。

后浇带施工方案

后浇带施工方案

住宅小区建设项目后浇带独立支撑体系施工方案编制人:审批人:住宅小区建设项目2000年1月1日目录一、工程概况: (3)二、编制依据 (4)三、后浇带施工工艺及设置 (5)四、对后浇带和施工缝的留设要求 (6)五、后浇带的保护措施 (13)六、浇筑前的施工准备 (14)七、施工工艺流程及施工方法 (14)八、后浇带施工时应注意的问题 (16)九、质量保证措施 (17)十、施工安全保证措施 (18)十一、施工管理及作业人员配备和分工 (22)十二、验收要求 (23)十三、应急处置预案 (24)附图一;应急路线救援图 ................................................................................................................... 错误!未定义书签。

一、工程概况:1、工程名称: (....)建设项目二标段2、工程性质:本工程由;3、地理位置:4、参建五方概况:5、承包范围:(1)结构工程:。

(2)建筑工程:包含室内外门、窗的制作及安装、地面及贴砖、内墙乳胶漆及贴砖、外墙保温及涂料、外墙花岗岩、室内吊顶的制作安装、玻璃幕墙的制作安装、踢脚、楼梯、台阶、室外散水、室外无障碍坡道、栏杆及栏板的制作安装。

(3)生活供水:卫生间给水横支管的敷设(留接口)及龙头、支管阀门、卫生洁具的购置安装。

(4)工艺用水:消防供水管道敷设及设备安装;设备间供水管安装。

(5)排水工程:排水管制作安装。

(6)电气工程:高低压配电系统的设备购置及安装:包含由低压配电柜低压侧至各配电箱的预埋管的敷设及穿线;包含由各配电箱至各接线盒的预埋管的敷设;插座、灯具、指示牌的购置及安装,相应的分线盒、接线盒的制作和安装。

(7)暖通工程:所有的预留洞口及套管、预埋件、采暖管道安装、暖气片的采购安装。

(8)弱电工程:所有的预埋管、预埋件、套管及预留洞口以及管线敷设。

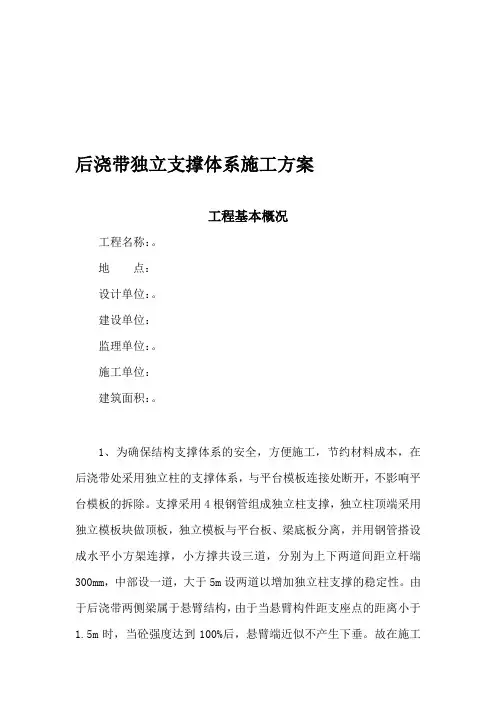

003后浇带独立支撑体系施工方案

003后浇带独立支撑体系施工方案

后浇带独立支撑体系施工方案工程基本概况工程名称:。

地点:设计单位:。

建设单位:监理单位:。

施工单位:建筑面积:。

1、为确保结构支撑体系的安全,方便施工,节约材料成本,在后浇带处采用独立柱的支撑体系,与平台模板连接处断开,不影响平台模板的拆除。

支撑采用4根钢管组成独立柱支撑,独立柱顶端采用独立模板块做顶板,独立模板与平台板、梁底板分离,并用钢管搭设成水平小方架连撑,小方撑共设三道,分别为上下两道间距立杆端300mm,中部设一道,大于5m设两道以增加独立柱支撑的稳定性。

由于后浇带两侧梁属于悬臂结构,由于当悬臂构件距支座点的距离小于1.5m时,当砼强度达到100%后,悬臂端近似不产生下垂。

故在施工中后浇带板边距支座梁为200mm梁端底部设独立支撑柱;在主、次梁相交的,且后浇带边距主次梁距离小于1.5m的,则在主次梁交叉处梁底加设独立柱支撑;经过后浇带两平行梁间距净距大于3m的,则在后浇带处板边加设独立支撑,保证该板不下垂;凡后浇带边距悬臂梁板支座处距离大于1.5m的,均在梁端、板端加设独立柱支撑;后浇带边距悬臂梁板支座处距离大于3m的均在梁板端部和中间分别各加一独立柱支撑。

2、后浇带支模时采用独立支撑系统,后浇带800宽度以内的底模不支,只支设两端梁竖向支撑,穿过后浇带两侧的梁全部支撑,从距后浇带边200mm距离搭设独立支撑体系的钢管架。

每边竖向搭设两排钢管架,竖向钢管间距900mm,分别水平横管三道,每1500mm一道,扫地杆必须连接牢固,梁与梁之间的独立支撑钢管连接成一体。

形成有一个牢固的整体。

3、梁端竖向独立支撑要直接支撑在梁底砼面,即梁端竖向独立支撑在第一次支模时,在支设梁底和楼板模板前先将钢管定型,独立支撑根据梁底板的标高固定,与其模板一起支设,并独成体系,且不能妨碍其他模板的拆除。

4、后浇带处模板与其他模板断开,为独立模板支撑体系。

其余部位的模板正常支拆。

边距主次梁距离小于1.5m的,则在主次梁交叉处梁底加设独立柱支撑。

003后浇带独立支撑体系施工方案

003后浇带独立支撑体系施工方案

后浇带独立支撑体系施工方案工程基本概况工程名称:。

地点:设计单位:。

建设单位:监理单位:。

施工单位:建筑面积:。

1、为确保结构支撑体系的安全,方便施工,节约材料成本,在后浇带处采用独立柱的支撑体系,与平台模板连接处断开,不影响平台模板的拆除。

支撑采用4根钢管组成独立柱支撑,独立柱顶端采用独立模板块做顶板,独立模板与平台板、梁底板分离,并用钢管搭设成水平小方架连撑,小方撑共设三道,分别为上下两道间距立杆端300mm,中部设一道,大于5m设两道以增加独立柱支撑的稳定性。

由于后浇带两侧梁属于悬臂结构,由于当悬臂构件距支座点的距离小于1.5m时,当砼强度达到100%后,悬臂端近似不产生下垂。

故在施工中后浇带板边距支座梁为200mm梁端底部设独立支撑柱;在主、次梁相交的,且后浇带边距主次梁距离小于1.5m的,则在主次梁交叉处梁底加设独立柱支撑;经过后浇带两平行梁间距净距大于3m的,则在后浇带处板边加设独立支撑,保证该板不下垂;凡后浇带边距悬臂梁板支座处距离大于1.5m的,均在梁端、板端加设独立柱支撑;后浇带边距悬臂梁板支座处距离大于3m的均在梁板端部和中间分别各加一独立柱支撑。

2、后浇带支模时采用独立支撑系统,后浇带800宽度以内的底模不支,只支设两端梁竖向支撑,穿过后浇带两侧的梁全部支撑,从距后浇带边200mm距离搭设独立支撑体系的钢管架。

每边竖向搭设两排钢管架,竖向钢管间距900mm,分别水平横管三道,每1500mm一道,扫地杆必须连接牢固,梁与梁之间的独立支撑钢管连接成一体。

形成有一个牢固的整体。

3、梁端竖向独立支撑要直接支撑在梁底砼面,即梁端竖向独立支撑在第一次支模时,在支设梁底和楼板模板前先将钢管定型,独立支撑根据梁底板的标高固定,与其模板一起支设,并独成体系,且不能妨碍其他模板的拆除。

4、后浇带处模板与其他模板断开,为独立模板支撑体系。

其余部位的模板正常支拆。

边距主次梁距离小于1.5m的,则在主次梁交叉处梁底加设独立柱支撑。

顶板后浇带独立支撑方案

顶板后浇带独立支撑方案

目录第一章工程概况 (1)第二章编制说明及依据 (1)第三章施工进度计划 (2)第四章施工准备与资源配置计划 (2)第五章支撑架搭设及拆除 (4)第六章支撑架的使用、保养与拆除 (5)第七章监督和检测要求 (6)第八章安全保证措施 (7)第一章工程概况**科鹏置业有限公司投资开发的金科***项目,位于**市襄州区航空路以南、洪山路以东交汇处,武汉正华建筑设计有限公司设计,湖北环鹏建设管理有限公司监理,湖北**建设有限公司施工,工程范围由,建筑面积103267.65㎡。

结构类型均为框架剪力墙结构。

S1#楼为售楼部2层,S2#楼为商业5层,1#、2#、3#楼地上30层,5#、6#、7#楼地上34层,8#楼3层幼儿园,地下室一层(局部二层)。

使用年限:50年;建筑结构安全等级:二级;结构类型:框架剪力墙;抗震设防烈度:6度;建筑防火分类等级:一类;耐火等级:一级。

第二章编制说明及依据一、编制说明为确保金科***工程施工过程,安全、文明施工,按规范化要求并达到国家规定的标准,针对本工程中的悬臂结构做顶撑方案,包含设计悬臂结构和施工悬臂结构(后浇带顶板、后浇带梁、顶板塔吊留洞等),确保悬臂结构在施工过程中的受力薄弱点不出现问题。

二、编制依据1、金科***工程设计图纸2、金科***施工组织设计3、《建筑施工模板安全技术规范》JGJ162-20084、《建筑施工安全检查标准》JGJ59-20115、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、《建筑施工高处作业安全技术规范》JGJ800-19917、《混凝土结构工程施工质量验收规范》GB50204-20158、《工程建设标准强制性条文》2013年版9、《建筑工程施工质量验收统一标准》(GB50300-2013)10、《建筑结构荷载规范》GB50009-201211、金科***工程现场实际情况三、设计数据地下室顶板消防扑救面设计荷载荷载标准值为:35KN/m2。

(全)后浇带独立支撑体系优秀做法

(全)后浇带独立支撑体系优秀做法

后浇带独立支撑体系优秀做法后浇带支撑体系采用钢筒支撑,上部不行车不堆载时,后浇带两侧结构混凝土强度达到100%,后浇带三分之一侧不需回撑,三分之二侧仅对主梁梁底进行钢筒回撑;上部堆载行车时,后浇带底部钢筒纵距按照S3000mm进行设置,梁底必须设置一根回顶钢筒。

钢筒支撑随支模架一起搭设,顶部模板留洞,刷脱模剂,待拆模强度达到后,拆除支模架,钢筒留作回撑。

钢筒支撑体系1.钢筒支撑结构设计采用直径16Omm,壁厚4mm的圆钢管,高度同地库净高,上部焊接固定250*250Mmm的钢板垫件,下部浇筑直径300mm,高度300mm的混凝土圆形柱墩。

钢筒中心距后浇带结构边400mm进行搭设,纵距按照W3000mm进行设置。

2、施工流程①同支模架一起搭设钢筒支撑排版、制作T测量放线一支模架搭设一钢筒支撑搭设一浇筑支撑柱墩T模板铺设T钢筋绑扎一地库混凝土浇∕rA^巩。

②先铺模板后吊入钢筒支撑排版、制作T测量放线一支模架搭设一模板铺设T木模开孔T吊装支撑钢筒一浇筑混凝土墩一钢筋绑扎T地库混凝土浇筑。

3、施工工艺①排版、支撑加工根据地库后浇带布置图排版支撑布置图,根据地库底板标高、顶板标高、板厚、梁高,计算钢筒高度,提前定制加工。

②钢筒安装钢筒随支模架搭设时,钢筒顶托与模板同一标高,模板顶部开洞尺寸与钢筒顶托钢板尺寸一致。

③模板开孔、吊运安装钢筒在模板完成后吊入时,地库顶板模板完成后,支撑位置开180mm*180mm洞口,16Omm钢筒支撑从顶部直接套入。

④支撑调直、柱墩浇筑钢筒支撑安装完毕后,采用红外线测量垂直度,垂直度调整完成后浇筑柱墩。

柱墩采用直径300mm波纹管作为模板,高度300mm,采用C25混凝土浇筑,浇筑完成后波纹管不拆。

⑤顶板浇筑、成型库顶板浇筑完成后,顶板支撑加固体系完成,钢筒涂刷红白警示油漆。

4、注意事项①吊装支撑钢筒前,要对支撑钢管顶部铁板、底部钢管,涂刷脱模剂。

②搭设圆钢筒过程中、浇筑上部顶板混凝土时、浇筑下部混凝土圆形柱墩应派专人进行监测,按照构造要求进行校正,做到横竖向轴线误差在15mm,圆钢筒垂直度满足允许偏差(针对层高≤6m的地库垂直允许偏差小于IOmm)o③待地库模板拆除完成后,支撑表面做防锈、红白警示涂料各一道。

后浇带独立支撑体系施工方案及施工要点讲解

后浇带独立支撑体系施工方案及施工要点讲解

后浇带独立支撑体系施工方案及施工要点讲解在进行后浇带独立支撑体系施工时,需要根据具体的施工情况和工程要求,制定相应的施工方案。

下面将对后浇带独立支撑体系施工方案及施工要点进行讲解。

一、施工方案:1.准备工作:进行详细的施工准备工作,包括对施工现场的勘察,测量与布线。

进一步了解施工现场的地面情况、周边环境、土质、地下管道等情况,为后续施工工作做好准备。

2.材料准备:根据设计要求和实际施工需要,准备好所需的材料和设备,包括混凝土、钢筋、木模板、施工工具等。

3.施工工序:(1)基础处理:对现有地基进行处理,确保地基平整、紧密,并做好防水、防腐等处理工作。

(2)模板安装:按照设计要求,安装好木模板,并进行固定,确保模板能够承受混凝土的浇筑压力。

(3)钢筋制作与安装:根据设计要求,制作好符合要求的钢筋构件,并进行安装固定。

注意在钢筋的制作和安装过程中,保证钢筋的弯曲度、间距和连接的牢固性。

(4)混凝土浇筑:在模板安装和钢筋固定完成后,进行混凝土的浇筑工作。

注意混凝土的配比和浇筑厚度,确保混凝土能够满足设计强度和稳定性的要求。

(5)后续处理:混凝土浇筑完毕后,需要进行养护处理,包括保湿、避免剧烈温度变化和外力冲击等,以确保混凝土的强度和稳定性。

4.安全措施:在施工过程中,要加强现场管理,确保施工人员的安全。

设置警示标志,划定施工区域,为施工人员配备必要的安全防护用具,并合理分配施工人员,做好施工队伍的组织和调配。

二、施工要点:1.基础处理要坚实平整,确保地基稳定和承载能力。

2.模板安装要牢固可靠,确保模板不变形、不泄漏。

3.钢筋制作和安装要按照设计要求,保证钢筋的弯曲度、间距和连接牢固。

4.混凝土浇筑要控制好浇筑厚度和配比,保证浇筑的一致性和稳定性。

5.混凝土浇筑后要进行养护处理,避免出现龟裂、开裂等问题。

6.施工过程中要加强现场管理,设置警示标志,划定施工区域,为施工人员配备安全防护用具。

7.施工中要定期进行检查和监测,及时发现和解决施工过程中的问题,确保施工质量和安全。

后浇带独立支撑体系专项施工方案

后浇带独立支撑体系专项施工方案

中城上品项目沉降、温度后浇带独立支撑体系专项施工方案编制:审核:审批:武汉鼎吉建筑工程有限责任公司年月日目录一、编制依据二、工程概况1、工程简介2、后浇带混凝土施工说明三、后浇带支撑体系搭设与拆除要求四、安全生产与文明施工注意事项五、后浇带独立支撑体系搭设附图1、附图一、后浇带支撑体系平面布置图2、附图二、后浇带支撑体系剖面布置图一、编制依据(1)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)(2)、《混凝土结构设计规范》(GB50010-2010)(3)、《建筑结构荷载规范》(GB50009-2001)(4)、《建筑施工安全检查标准》(JGJ59-2011)(5)《建筑施工模板安全技术规范》(JGJ162-2008)(6)、根据《危险性较大的分部分项工程安全管理办法》建质【2009】87号文(7)、《建筑施工手则》第四版,中国建筑工业出版社(8)、《建筑施工计算手则》2004版(9)、中冶南方工程技术有限公司武汉分公司提供的土建图纸(10)、国家现行有关法律、法规、标准、规范(11)、武汉鼎吉建筑工程有限责任公司相关管理规范二、工程概况1、工程简介项目名称:中城上品1-12#;建设单位:武汉中城上品房地产开发有限公司;设计单位:中冶南方工程技术有限公司;监理单位:武汉市联发建设监理有限责任公司;施工单位:武汉鼎吉建筑工程有限责任公司;工程地点:工程位于武汉市蔡甸区,东临汉江北路,南邻鼎力公司,西邻广场花城小区,北临博奇路。

1#楼地上34层,单体建筑面积24114.89㎡,建筑高度99.90m,±0.000相当于绝对标高27.200米;2#楼地上34层,单体建筑面积29317.94㎡,建筑高度99.90m,±0.000相当于绝对标高27.200米;3#楼地上34层,建筑面积27352.02㎡,建筑高度99.90m,±0.000相当于绝对标高28.300米;4#楼地上34层,建筑面积29442.44㎡,建筑高度99.450m,±0.000相当于绝对标高28.300米;该建筑设计等级分类为3类,设计使用年限为50年,结构设计使用耐久性50年,结构安全等级二级,结构重要性系数为1.0;本工程抗震设防类别为重点设防类,按6度进行抗震计算,按6度要求采取抗震措施。

完整版后浇带独立支撑工程施工方案

完整版后浇带独立支撑工程施工方案

完整版后浇带独立支撑工程施工方案施工单位:XXX建筑工程有限公司一、工程概况本项目位于XX市小区,主要包括楼房后浇带独立支撑工程。

后浇带独立支撑是为了增加楼房的结构强度和稳定性,进一步保障楼房的安全使用。

二、施工准备1.设备与材料准备根据工程需求,我们将准备以下设备和材料:混凝土搅拌机、输送泵、塔吊、脚手架等施工设备;水泥、砂子、石子等建筑材料。

2.人员安排为了确保施工进度和施工质量,我们将安排一支经验丰富的施工团队。

其中包括项目经理、技术员、施工工人等。

3.施工方案编制及审批施工方案将由我们的技术员编制,并提交给业主及监理单位进行审批。

三、施工流程及措施1.地基处理首先,我们将进行地基处理,包括排水、填筑、夯实等工作,以保证地基的稳定性。

2.模板搭设在地基处理完成后,我们将根据施工图纸要求,搭设好模板,保证浇筑的混凝土形成预定的形状和尺寸。

3.钢筋绑扎钢筋绑扎是后浇带独立支撑工程中至关重要的一环。

我们将根据设计要求,进行钢筋的定位和绑扎工作,确保钢筋的布置准确和稳定。

4.砼浇筑在钢筋绑扎完成后,我们将进行混凝土的搅拌和浇筑工作。

首先,我们将准备好混凝土材料,并使用混凝土搅拌机进行搅拌。

然后,我们将使用输送泵将混凝土输送至浇筑区域,并进行顺畅的浇筑工作。

5.后浇养护混凝土浇筑完成后,我们将进行后浇养护工作。

浇筑后的混凝土需要适当的养护时间,以保证其强度和稳定性。

我们将制定相应的养护方案,并进行有效的养护工作。

四、质量控制措施1.施工前,我们将对施工设备进行检查和试运行,确保设备的正常工作。

2.施工过程中,我们将根据设计要求,进行各项施工工序的质量控制,包括土方处理、模板搭设、钢筋绑扎、混凝土浇筑等。

3.施工结束后,我们将进行验收工作,确保工程质量符合设计要求和相关标准。

五、安全措施1.施工前,我们将进行安全技术交底和培训,确保工人掌握安全操作规程和技能。

2.施工过程中,我们将设置警示标识和临时围栏,确保施工区域的安全。

后浇带独立支撑快速安装施工工法

后浇带独立支撑快速安装施工工法

后浇带独立支撑快速安装施工工法后浇带独立支撑快速安装施工工法一、前言后浇带独立支撑快速安装施工工法是一种快速、高效的建筑施工工法,可广泛应用于各种工程项目中。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点后浇带独立支撑快速安装施工工法的特点包括快速、高效、节约材料和灵活性。

通过独立支撑的设计,能够同时进行多个区域的施工,从而大幅度提高施工速度。

同时,该工法采用模板系统和简化工艺流程,能够节约大量的建筑材料,降低施工成本。

此外,该工法的施工过程灵活度高,可应对不同类型的工程项目需求。

三、适应范围后浇带独立支撑快速安装施工工法适用于各种建筑工程项目,包括住宅、商业建筑、工业厂房等。

尤其适用于需快速投入使用的项目,如紧急修复、维修以及临时建筑等。

四、工艺原理后浇带独立支撑快速安装施工工法基于独立支撑和模板系统来实现快速和高效的安装施工。

独立支撑通过预先设计并制作支撑杆和支撑架等支撑装置,将施工区域分隔成多个独立的施工单元。

这样可以同时进行多个区域的施工,并有效减少施工时间。

模板系统用于支撑和定型混凝土浇注,通过简化工艺流程,节约材料并加速施工进度。

五、施工工艺后浇带独立支撑快速安装施工工法的施工工艺包括以下几个主要阶段:1. 独立支撑制作:根据设计要求,制作支撑杆和支撑架等独立支撑装置。

2. 模板安装:将模板系统按照设计要求安装到独立支撑装置中,确保模板系统的稳固和平整。

3. 钢筋布置:根据设计要求,在模板内布置钢筋,确保混凝土结构的强度和稳定性。

4. 浇筑混凝土:在模板内浇注混凝土,填充整个施工区域。

5. 接缝处理:根据需要,在混凝土凝固后进行接缝处理,以确保结构的连续性和防水性能。

6. 拆除模板:待混凝土完全凝固后,拆除模板系统,释放独立支撑装置,以便继续下一轮的施工。

六、劳动组织后浇带独立支撑快速安装施工工法需要合理组织施工人员,确保施工过程的高效和顺利进行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

后浇带独立支撑方案一、工程概况:本工程后浇带分布于裙楼、地上三层的梁板结构上,地下室顶板,地下室为车库,结构安全等级为二级, 建筑抗震设防裂度为 6 度,耐火等级为二级,结构形式采用框架剪力墙结构。

二、模板施工方法:1、后浇带模板设计本工程中后浇带宽度均为1米宽,在搭设后浇带独立支撑体系时按最不利计算原则,应选取楼层板面厚度最大的地下室顶板进行受力验算,本工程地下室顶板厚180mm,在顶板后浇带处,整个后浇带的支撑与普通顶板断开,沿整个后浇带铺设。

后浇带支撑体系与普通顶板支撑体系间用短钢管与各自立杆卡扣连接,既满足整体刚度,又方便拆模时保留后浇带支撑。

地下室顶板后浇带支模示意图(1) 立杆间距在后浇带二侧各设二道立杆,纵横向间距900。

(2) 横向支撑扫地杆:离地200mm,沿后浇带设置。

大横杆:步高1500mm,纵横满设。

(3) 剪刀撑剪刀撑间距3000mm。

2、模板计算搭设尺寸为:立杆的纵距b=0.90 米,立杆的横距l=0.90 米,步距h=1.20米。

模板支架搭设高度为 4.5 米。

采用的钢管类型为48× 3.5 。

(1)模板面板计算面板为受弯结构, 需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.000 ×0.180×0.900+0.350 ×0.900=4.365kN/m活荷载标准值q2 = (2.000+1.000) ×0.900=2.700kN/m面板的截面惯性矩I 和截面抵抗矩W分别为:本算例中,截面惯性矩I 和截面抵抗矩W分别为:W = 90.00 × 1.80 × 1.80/6 = 48.60cm 3;I = 90.00 × 1.80 × 1.80 × 1.80/12 = 43.74cm 4;1) 抗弯强度计算f = M / W < [f]其中f ——面板的抗弯强度计算值(N/mm2) ;M ——面板的最大弯距(N.mm);W ——面板的净截面抵抗矩;[f] ——面板的抗弯强度设计值,取15.00N/mm2;M = 0.100ql 2其中q ——荷载设计值(kN/m) ;经计算得到M = 0.100 ×(1.2 × 4.365+1.4 × 2.700) ×0.300×0.300=0.0811kN.m经计算得到面板抗弯强度计算值 f = 0.08110 ×1000×1000/48600=1.67N/mm2面板的抗弯强度验算 f < [f], 满足要求!2) 抗剪计算[ 可以不计算]T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.2 × 4.365+1.4 × 2.700) ×0.901=1.623kN截面抗剪强度计算值T=3×1623/(2 ×900.000×18.0)=0.15N/mm2截面抗剪强度设计值[T]=1.40N/mm 2抗剪强度验算T < [T] ,满足要求!3) 挠度计算v = 0.677ql 4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677 × 4.365×3004/(100 ×6000 ×437400)=0.100mm面板的最大挠度小于300.0/250, 满足要求!(2)模板支撑木方的计算木方按照均布荷载下连续梁计算。

荷载的计算1) 钢筋混凝土板自重(kN/m) :q11 = 25.000 ×0.300×0.300=2.250kN/m2) 模板的自重线荷载(kN/m) :q12 = 0.350 ×0.300=0.105kN/m3) 活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m) :经计算得到,活荷载标准值q2 = (1.000+2.000) ×静荷载q1 = 1.2 × 2.250+1.2 ×0.105=2.826kN/m活荷载q2 = 1.4 ×0.900=1.260kN/m木方的计算按照三跨连续梁计算,最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和,计算公式如下:均布荷载q = 3.677/0.900=4.086kN/m最大弯矩M = 0.1ql 2=0.1 × 4.09 ×0.90 ×0.90=0.331kN.m最大剪力Q=0.6×0.900× 4.086=2.206kN最大支座力N=1.1 ×0.900× 4.086=4.045kN木方的截面力学参数为本算例中,截面惯性矩I 和截面抵抗矩W分别为:W = 6.00 ×8.00 ×8.00/6 = 64.00cm 3;I = 6.00 ×8.00 ×8.00 ×8.00/12 = 256.00cm 4;1) 木方抗弯强度计算抗弯计算强度f=0.331 ×106/64000.0=5.17N/mm2木方的抗弯计算强度小于13.0N/mm2, 满足要求!2) 木方抗剪计算[ 可以不计算]最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3×2206/(2 ×60×80)=0.690N/mm2截面抗剪强度设计值[T]=1.60N/mm 2木方的抗剪强度计算满足要求!3) 木方挠度计算最大变形v =0.677 × 2.355 ×900.0 4/(100 ×9500.00 ×4木方的最大挠度小于 900.0/250, 满! (3)板底支撑钢管计算横向支撑钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算。

集中荷载 P 取木方支撑传递力。

经过连续梁的到最大弯矩 Mmax=0.971kN.m 最vmax=2.248mm 最大支座力 Qmax=13.214kN 抗弯计算强度 f=0.971 ×106/5080.0=191.11N/mm2 支撑钢管的抗弯计算强度小于205.0N /m 2,支撑钢管的最大挠度小于 900.0/150 与10m m 满(4)扣件抗滑移的计算 纵向或横向水平杆与立时, 扣件的抗滑承载力按照下 式计算 : R ≤ Rc 其中 Rc — — 扣件抗滑承载力设计值 , 取8.0kN ; R — — 纵向或横向水平杆传给立杆的竖向作用力设 计值; 计算中 R 取最大支座反力, R=13.21kN 单扣件抗滑承载力的设计满, 可以考虑采用双扣 件! R ≤ 8.0 kN 时,可采用单扣件; 8.0kN<R 12.0 kN 时,应采 用双扣件; R >12.0(5)模板支架荷载标准值 ( 立杆轴力 ) 作用于模板支架的荷载包静荷载标准值包括 51) 脚手架的自重(kN) :NG1 = 0.129 × 4.300=0.555kN2) 模板的自重(kN) :NG2 = 0.350 ×0.900 ×0.900=0.284kN3) 钢筋混凝土楼板自重(kN) :NG3 = 25.000 ×0.180×0.900×0.900=3.645kN经计算得到,静荷载标准值NG = NG1+NG2+NG3 = 4.484k。

N活荷载为施工荷载标准值与振捣混凝土时产生的荷载。

经计算得到,活荷载标准值NQ = (1.000+2.000) ×0.900×0.900=2.430kN3. 不考虑风荷载时, 立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ(6)立杆的稳定性计算不考虑风荷载时, 立杆的稳定性计算公式其中N ——立杆的轴心压力设计值,N = 8.78kN——轴心受压立杆的稳定系数, 由长细比l0/i 查表得到;i ——计算立杆的截面回转半径(cm) ;i = 1.58A ——立杆净截面面积(cm 2) ;A = 4.89W ——立杆净截面抵抗矩(cm3) ;W = 5.08——钢管立杆抗压强度计算值(N/mm2) ;[f] ——钢管立杆抗压强度设计值,[f] = 205.00N/mm 2;l0 ——计算长度(m) ;如果完全参照《扣件式规范》,由公式(1) 或(2) 计算l0 = k1uh (1)l0 = (h+2a) (2)k1 ——计算长度附加系数,按照表1取值为1.155;u ——计算长度系数,参照《扣件式规范》表 5.3.3 ;u = 1.700a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度;a = 0.20m ;公式(1) 的计算结果:l0=1.155 × 1.700× 1.50=2.945m=2945/15.8=186.408 =0.207=8780/(0.207 ×489)=86.73N/mm2,立杆的稳定性计算< [f], 满足要求!公式(2) 的计算结果:l0=1.500+2 ×0.200=1.900m=1900/15.8=120.253 =0.452=8780/(0.452 ×489)=39.72N/mm2,立杆的稳定性计算< [f], 满足要求!如果考虑到高支撑架的安全因素,适宜由公式(3) 计算l0 = k1k2(h+2a) (3)k2 ——计算长度附加系数,按照表2取值为1.007;公式(3) 的计算结果:l0=1.155 × 1.007×(1.500+2 ×0.904)=2.210m =2210/15.8=139.865 =0.353=8780/(0.353 ×489)=50.86N/mm2,立杆的稳定性计算< [f], 满足要求!由于后浇带部位在未封闭前易出现坠物伤人和雨水倾流等不利情况;同时,由于后浇带两端板的悬挑跨度均较大,该部位梁板易产生挠曲变形,因此在进行梁板施工时,后浇带部位脚手架和模板单独成一体系,在本层拆模时,后浇带周边半跨内的模板及支撑均不拆,直到后浇带部位混凝土浇筑完毕养护达100%强度时再拆除。
