光模块现场判断checklistnew
如何区分光模块

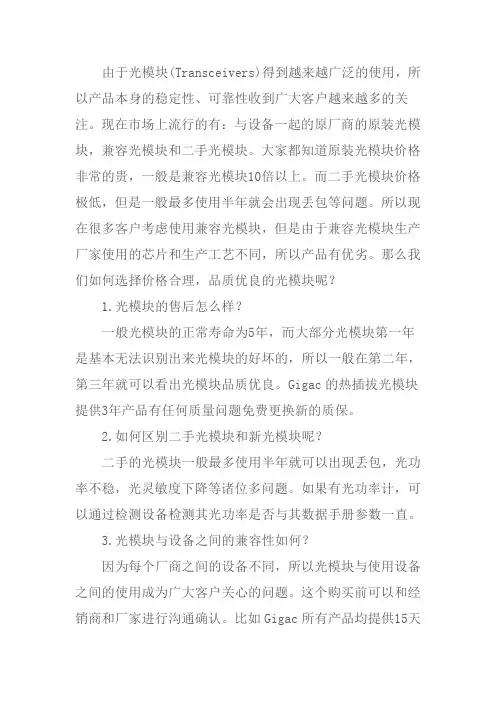

由于光模块(Transceivers)得到越来越广泛的使用，所以产品本身的稳定性、可靠性收到广大客户越来越多的关注。
现在市场上流行的有：与设备一起的原厂商的原装光模块，兼容光模块和二手光模块。
大家都知道原装光模块价格非常的贵，一般是兼容光模块10倍以上。
而二手光模块价格极低，但是一般最多使用半年就会出现丢包等问题。
所以现在很多客户考虑使用兼容光模块，但是由于兼容光模块生产厂家使用的芯片和生产工艺不同，所以产品有优劣。
那么我们如何选择价格合理，品质优良的光模块呢？1.光模块的售后怎么样？一般光模块的正常寿命为5年，而大部分光模块第一年是基本无法识别出来光模块的好坏的，所以一般在第二年，第三年就可以看出光模块品质优良。
Gigac的热插拔光模块提供3年产品有任何质量问题免费更换新的质保。
2.如何区别二手光模块和新光模块呢？二手的光模块一般最多使用半年就可以出现丢包，光功率不稳，光灵敏度下降等诸位多问题。
如果有光功率计，可以通过检测设备检测其光功率是否与其数据手册参数一直。
3.光模块与设备之间的兼容性如何？因为每个厂商之间的设备不同，所以光模块与使用设备之间的使用成为广大客户关心的问题。
这个购买前可以和经销商和厂家进行沟通确认。
比如Gigac所有产品均提供15天的测试期，如果测试期不满意可以退款退货。
4．光模块之间的兼容性如何？现在生产光模块技术门槛越来越低，市面上的各种光模块愈来愈多，如原装的，假原装的，兼容的，二手的。
这些模块之间的兼容性也影响了使用者网络的质量。
光模块属于标准的产品，都有相应的国际规范，只要生产的光模块满足其相应的国际标准和具有FCC认证，一般光模块之间的兼容是没有问题。
Gigac成立之初便取得ISO9000质量认证，FCC，BACL认证。
所有产品符合ROSH6的标准。
5.温度适应能力？光纤收发器本身使用时产生的温度不高，主要是使用在交换机和机房等环境中，如果温度过高或者过低会影响区光功率，光灵敏度等参数。
光模块误码仪原理
光模块误码仪原理嘿，朋友！你有没有想过，在那看不见摸不着的光通信世界里，如果数据出错了可咋整呢？这时候啊，光模块误码仪就闪亮登场啦。
我有个朋友叫小李，他就在一家通信公司上班。
有一次我去他公司玩，看到那些复杂的设备，真是眼花缭乱。
我指着一个小巧的仪器问他：“这是啥呀？”他就开始给我讲起了光模块误码仪的事儿。
咱先得知道光模块是干啥的。
光模块啊，就像是光通信里的小邮差，负责把各种数据通过光信号的形式在光纤里传来传去。
可是呢，这一路上可能会出岔子，就像小邮差在送信的路上可能会遇到坏天气或者道路塌方一样。
这时候数据就可能会出错，也就是产生误码。
那光模块误码仪怎么发现这些错误呢？这就像是一个超级侦探。
它会给光模块发送一些已知的测试数据，这些数据就像是精心准备的小包裹。
光模块呢，就按照正常的流程把这些“包裹”发送出去。
误码仪在接收端等着，就像在终点等着包裹的人。
如果接收到的数据和它当初发出去的不完全一样，那就说明有问题啦。
这就好比你寄出去的是一个红色的包裹，结果收到的却是蓝色的，那肯定是中间出了差错。
误码仪检测误码的原理其实涉及到一些挺复杂的技术呢。
我又问小李：“它怎么就能知道数据不一样了呢？”小李就开始给我详细解释。
你看啊，它是根据一定的编码规则来判断的。
比如说，在光通信里有很多种编码方式，就像我们有不同的语言一样。
误码仪知道这个“语言”的语法规则，它按照这个规则把发送的数据编码成光信号发出去，接收的时候再按照同样的规则解码。
如果解码出来的结果和原来的不一样，那就判定为误码。
这就好像我们说话，如果有人把“我吃饭”说成了“我饭吃”，按照我们汉语的语法规则，这就是错误的表达。
那这个误码仪的内部构造又是啥样的呢？小李把误码仪打开给我看了看（当然是在确保安全和允许的情况下）。
里面有好多小芯片和线路，就像一个小迷宫一样。
这些小芯片就像是一个个小管家，各自负责不同的任务。
有的小芯片负责产生测试数据，就像一个数据制造工厂。
xPON光模块简易故障判断指导书
xPON光模块简易故障判断指导书(仅供内部使用)Huawei Technologies Co., Ltd.华为技术有限公司All rights reserved版权所有侵权必究1 EPON 光模块简易判断1.1 通过命令行查询光模块信息MA5600T(config-if-epon-0/12)#display port state 0------------------------------------------------------------------------F/S/P 0/12/0Optical Module status OnlinePort state Offlinelow-time-lapse -Last down cause LOSLast up time 2011-10-8 10:17:53+08:00Last down time 2011-10-8 10:28:04+08:00Available bandwidth(Kbps) 1000000Laser state Normal //有问题的光模块可能显示FailedTemperature(C) 39 //0~70°度OK，且与其他端口的数值接近TX Bias current(mA) 46 //0～70mA ok，可与附近同类型的光模块进行对比Supply Voltage(V) 3.24 //在3.0～3.6V间okTX power(dBm) 4.89 //2.5~7之间ok (PX20+)Illegal rogue ONT InexistentMax rate(Kbps) 1300000Max Distance(Km) 20Wave Length(nm) 1490 //如果是1310，表明错将ONT光模块插在OLT端口，需要更换广模块Fiber type Single ModeSignal detect -TX fault NormalIdentifier SFPExt.Identifier GBIC/SFP function is defined by serial ID onlyConnector SCEncoding 8B10B// 非8B10B均为错用光模块Length(9um)(Km) 20.0Length(50um) -Length(62.5um) -Length(Copper) -Cc_base 0x97CC_EXT 0x94BR,max UnspecifiedBR,min UnspecifiedSFF-8472 Compliance Includes functionality described in Rev 9.4Diagnostic Monitoring Type Digital diagnostic monitoringExternally CalibratedPower measurement type: Average PowerOptions TX_DISABLE,and disables the serial outputTX_FAULTLOS(signal as defined in SFP MSA)Enhanced Options Alarm/warning flagsTX_DISABLE control and monitoringTX_FAULT monitoringVendor Rev 10Vender PN SPS43GBP2CDFCHW //光模块型号Vender SN 9AM2008867 //序列号Manufactured 09-09-28Vender name SOURCEPHOTONICS //厂家标识Vendor OUI UnspecifiedVendor specific 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 2020 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20Module type EPONModule sub-type PX20+Used type OLTEncapsulation Type SFP-----------------------------------------------------------------------1.2 进入单板透明通道查询单板OAM消息当出现ONT 不上线时，请进入单板透明通道查询OLT单板是否有收到上行报文。
如何辨别光模块？光模块的几个参数
如何辨别光模块？光模块的几个参数如何辨别光模块？光模块涉及的几个参数光模块主要通过收光和发光实现数据传输，辨别光模块主要由几个参数：1、双芯/单芯光模块：双纤光模块通过两根纤芯实现数据传输，一根用于发送数据，一根用于接收数据。
双纤光模块两端参数一样，要注意收发不要接反，A 端收光接B端发光，反过来也一样。
平时接双纤光模块短时间接反没事，发现端口没有起来及时调整。
单纤光模块通过一根纤芯实现数据传输；在一根光纤中通过不同的光波长实现数据首发。
单纤光模块一般成对使用，A/B端参数相反，例A端光模块(Tx 1310nm/Rx 1490)，B端光模块(Tx 1490nm/Rx 1310)。
单纤光模块比双纤光模块节省光缆资源，但单纤光模块比双纤光模块贵一倍以上。
2、光功率(单模光模块/多模光模块)一般光功率有850nm/1310nm/1490nm等。
850nm多为多模光模块，跟多模光纤配对使用，现实中多模光纤一般是红色尾纤，传输距离较短，局域网使用较多。
1310/1490波长的多为单模光模块，传输距离较长，运营商主流使用。
现实使用中，多模光纤使用单模光模块、单模光纤使用多模光模块也能通，但不建议。
双纤光模块两端必须使用相同发光波长，如果A端使用双纤850nm，B端也必须使用850nm。
单纤光模块使用两个波长，两端收发光对调实现数据传输。
3、传输距离光模块第三个参数是传输距离，两端必须对等，不管是双纤光模块还是单芯纤光模块。
一般光模块传输距离为10KM/20KM/40KM等。
4、传输速率(千兆光模块/万兆光模块/40G/100G等)常见千兆光模块用GB表示，万兆用TG表示。
千兆光模块对千兆光模块，万兆光模块对万兆光模块，不能混用。
千兆光模块：一般用1.25G表示万兆光模块：一般用10G表示5、接口标准/接口大小现在主流设备的千兆光接口和万兆光接口的大小已经基本统一，不同厂家的光模块只要参数一样混用也没有问题。
光模块测试方法
光模块测试方法
一、灯光模块模拟器软件
这种软件模拟了灯光模块的灯光变化，对于对灯光的调节有一定的帮助，但是模拟出来的结果非常粗略，只能用来大致判断灯光模块的变化效果，不能用来准确测试灯光模块的性能。
二、现场和桌面实验
在实际应用场合，可以现场进行实验，比如直接安装灯光模块，连接控制系统，对灯光模块做详细的测试和检验，确定灯光模块的变化曲线等。
同时，还可以在桌面上进行实验，设置实验条件，通过反复调节灯光模块的超参数，测试出不同的灯光模块的效果，评估灯光模块的性能变化等。
三、灯光模块实验室
也可以设置专业的灯光模块实验室，在实验室里对灯光模块进行各种测试，实际操作控制灯光模块，测试出不同的灯光效果，进行精确的测量和评估，以有效评估灯光模块的性能。
华为光交换机查看光模块命令
-------------------------------------------------------------
表1display transceiver命令输出信息描述
项目
描述
Transceiver Type
光模块类型。
光模块制造厂商名称。
Vendor Part Number
厂家部件编码。
Ordering Name
光模块对外型号。
Manu. Serial Number
光模块生产序列号。
Manufacturing Date
光模块生产日期。
Temperature(°C)
光模块当前温度。
Temp High Threshold(°C)
Connector Type :LC
Wavelength(nm) :850
Transfer Distance(m) :300(50um),150(62.5um)
Digital Diagnostic Monitoring :YES
Vendor Name :SumitomoElectric
Vendor Part Number :HFBR-5710L
gigabitethernet0/0/1 transceiver information:
-------------------------------------------------------------
Common information:
Transceiver Type :10现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
华为光交换机查看光模块命令
光模块测试基础知识
光模块测试基础知识哎呀，你们知道什么是光模块测试吗？这可太有趣啦！就好像我们玩游戏要有规则，光模块也得经过测试才能知道它好不好用。
比如说，光模块就像是一个超级快速的小邮差，负责把信息快速又准确地从一个地方送到另一个地方。
那怎么知道这个小邮差工作得好不好呢？这就得靠测试啦！想象一下，如果这个小邮差总是送错信，或者送得超级慢，那我们是不是会很着急？所以测试就是要看看光模块这个小邮差能不能又快又准地完成任务。
测试的时候，有好多好多要注意的地方呢！就像我们考试的时候，老师会从不同的方面来检查我们有没有学会知识。
光模块测试也是这样，要从好多方面来看。
比如说，得看看它发送光的能力强不强。
这就好像我们跑步，跑得快不快很重要！如果光模块发的光很弱，那信息就像在慢吞吞地走路，怎么能及时到达目的地呢？还有呀，接收光的能力也得测一测。
要是它接收光的时候总是“听错话”，那不是会把信息搞错吗？这多可怕呀！而且，温度也会对光模块有影响呢！热的时候它会不会累得跑不动？冷的时候会不会被冻得反应慢？这都得好好测一测。
我有一次看到工程师叔叔在测试光模块，他们可认真啦！一会儿看看这个数据，一会儿调整一下那个设备。
我就问叔叔：“叔叔，这个光模块要是没通过测试怎么办呀？”叔叔笑着说：“那可不行哦，没通过测试的光模块可不能用，就像考试不及格的小朋友还得继续努力学习一样。
”我又问：“那通过测试的光模块是不是就超级厉害啦？”叔叔点点头说：“对呀，通过测试的光模块就能在网络世界里大显身手啦！”所以说呀，光模块测试真的超级重要！只有通过了严格的测试，光模块才能在我们的网络世界里好好工作，让我们能快速又准确地收到各种信息。
大家说是不是呀？。
H3C光模块相关命令和检测方法
H3C光模块相关命令和检测方法当光模块不亮时首先确定对端有光过来，因为有光过来则光模块会亮，如果确定对端有光过来（见下面的命令），则调整两端的双工和速率，如果还是不亮则用以下方法：用一根好的尾纤自环后发现灯不亮则说明模块坏了H3C光模块相关命令：有用的三条命令：显示接口GigabitEthernet2/2上插入的H3C定制防伪可插拔光模块的数字诊断参数的当前测量值（本命令的显示信息与设备型号有关，请以设备的实际情况为准）。
<Sysname> display transceiver diagnosis interface gigabitethernet 2/2GigabitEthernet2/2 transceiver diagnostic information:Current diagnostic parameters:Temp(°C) Voltage(V) Bias(mA) RX power(dBM) TX power(dBM)36 3.31 6.13 -35.64 -5.19表1-24 display transceiver diagnosis显示信息描述表字段描述transceiver diagnostic接口插入的光模块的数字诊断信息informationCurrent diagnostic parameters 当前的诊断参数Temp.(°C) 数字诊断参数——温度，单位为°C，精确到1°C Voltage(V) 数字诊断参数——电压，单位为V，精确到0.01VBias(mA) 数字诊断参数——偏置电流，单位为mA，精确到0.01mA数字诊断参数——接收光功率，单位为dBM，精确到RX power(dBM)0.01dBM数字诊断参数——发送光功率，单位为dBM，精确到TX power(dBM)0.01dBM# 显示接口GigabitEthernet2/3上插入的可插拔模块的主要特征参数（本命令的显示信息与设备型号有关，请以设备的实际情况为准）。
光模块调试逻辑
光模块调试逻辑
光模块调试是一项关键的任务，需要严格按照流程进行。
首先，应该检查光纤连接是否正确，确保所有连接都紧固牢固。
其次，需要检查光源和检测器是否正常工作，以便确定信号是否能够正常传输。
如果出现问题，应该逐步排除故障，逐一检查每个部件，直至确定问题所在。
在调试过程中，可以利用一些工具来辅助调试。
例如，可以使用光功率计来测量光信号的强度，这可以帮助我们找出信号丢失或衰减的原因。
另外，可以使用光时域反射仪来检查光纤连接的质量，发现接头处的问题。
最后，在完成调试后，需要进行全面的测试，确保光模块能够正常工作，并且符合性能指标。
在测试过程中，应该检查数据的传输速率、误码率等指标，在确保所有测试指标符合要求后，才能正式将光模块投入使用。
光模块灵敏度测试方法
光模块灵敏度测试方法
光模块的灵敏度测试方法主要包括以下步骤：
1. 发光和收光测试：输出光功率和接收灵敏度是光模块的重要参数，过高或过低的输出光功率都不理想。
而接收灵敏度则决定了光模块的收光灵敏程度，一般来说，光模块的速率越高，接收灵敏度越差。
2. 眼图、消光比测试：眼图的形状类似于眼睛，是示波器对数字信号多次采集并叠加显示的结果。
通过观察眼图，可以直观地了解被测信号是否丢包，信号传输是否良好。
消光比是衡量光模块质量的参数之一，消光比越大，光信号可被接收辨别能力就越强，接收灵敏度就会越高。
3. 误码率及接收灵敏度测试：误码率是衡量光模块正确传输码元能力的参数之一。
误码率测试需要使用标准接收管测试单元接收被测试光模块输出的带有伪随机信号的光信号，同时使用该标准接收管测试单元解调后进行对比完成误码率测试。
4. 高低温老化测试：根据光模块的应用环境不同，其工作温度也不同。
因此，在出厂前，光模块需要在老化箱中进行高低温老化测试，以验证其在极限环境下性能指标是否还能达标。
5. 兼容性连通测试：将光模块插入到对应品牌的交换机上进行检测，进行连通测试。
如果连通则表示光模块可以兼容，可以进行通信。
以上信息仅供参考，具体测试方法需要根据光模块的规格和测试要求进行选择和调整。
如有疑问，建议咨询专业技术人员获取帮助。
光模块测试工作内容
光模块测试工作内容近年来，随着通信技术的快速发展，光模块作为一种重要的光通信组件，被广泛应用于光纤通信网络中。
为了保证光模块的质量和性能稳定，光模块测试工作变得尤为重要。
本文将从不同角度介绍光模块测试的工作内容。
光模块测试的第一步是进行外观检查。
测试人员需要仔细观察光模块的外观，包括外壳是否完整，接口是否干净等。
同时，还需要检查模块上的标识和序列号是否清晰可见，以确保模块的追溯性和唯一性。
光模块的性能测试是不可或缺的一部分。
性能测试包括发送端和接收端的测试。
在发送端，测试人员需要检测模块的发送功率和波长是否符合规定范围，以及光纤的插入损耗是否在允许范围内。
在接收端，需要测试模块的接收灵敏度、光纤的传输性能等。
通过这些测试，可以评估光模块的发送和接收性能。
光模块的可靠性测试也是必不可少的一项工作。
可靠性测试主要包括温度老化测试和振动测试。
在温度老化测试中，测试人员需要将光模块置于高温环境中，观察其在不同温度下的性能表现。
在振动测试中，需要对光模块进行不同频率和幅度的振动，以模拟实际工作环境中的振动情况。
通过这些测试，可以评估光模块在极端条件下的工作能力和可靠性。
光模块测试还需要进行兼容性测试。
兼容性测试主要是验证光模块与其他设备的互操作性。
测试人员需要将光模块与不同品牌和型号的光纤设备进行连接，测试其是否能够正常通信，并检测通信质量是否达到要求。
光模块测试工作内容包括外观检查、性能测试、可靠性测试和兼容性测试。
这些测试工作对于保证光模块的质量和性能稳定起着至关重要的作用。
通过科学、系统的测试流程，可以确保光模块在实际应用中能够正常工作，为光纤通信网络的稳定运行提供有力支持。
光模块测试主要参数
光模块测试主要参数光模块是一种集成化模块，拥有较高的可靠性和稳定性，因此在光通信中得到了广泛应用。
在光模块的设计和使用过程中，需要对其进行各项测试以确保其性能达到预期，下面将对光模块测试的主要参数进行介绍。
第一参数是光发射功率。
光发射功率是衡量光模块输出光功率的一个重要指标，它通常通过连接光功率计测量得出。
在进行光模块测试时，需要对其光发射功率进行测试以确定其输出是否达到预期，同时也需要检测其稳定性和变化范围是否在规定范围内。
第二参数是光灵敏度。
光灵敏度是指光模块的接收机灵敏度，它表示了光模块能够接收到的最小光信号功率，通常也是通过连接光功率计进行测量得出。
在光通信中，光灵敏度是一个非常重要的参数，因为它决定了光通信的可靠性和通信距离，光灵敏度越高，光通信距离就越远，通信质量也会更好。
第三参数是串扰。
串扰是指光通信中不同波长之间的干扰，通常也被称为波长间串扰或频域串扰。
在光模块测试过程中，需要对其串扰进行测试以确定它是否在规定范围内。
特别是在密集波分复用系统中，需要对光模块的串扰进行较为精确的测量，以确保系统的性能和稳定性得到充分保障。
第四参数是失配损耗。
失配损耗通常是指光模块输出光纤和接收光纤之间的信号损耗，它可以影响光通信系统的性能和可靠性。
在光模块测试过程中，需要对其失配损耗进行测试以确定其是否在规定范围内。
特别是在高速光通信中，失配损耗大会导致光信号衰减严重，从而影响光通信的可靠性和距离。
第五参数是热稳定性。
热稳定性是指光模块在不同温度条件下的性能稳定性，通常也被称为温度稳定性。
在光模块测试过程中，需要对其热稳定性进行测试以确定其是否在规定范围内。
特别是在光通信系统中，温度变化会导致光模块性能的不稳定性和光信号的失真，从而影响光通信的可靠性。
第六参数是工作范围。
工作范围是指光模块可用的最大工作距离或传输速率，通常也被称为距离或速率范围。
在光模块测试过程中，需要对其工作范围进行测试以确定其可用范围是否满足实际需求。
光网络产品线方案审核Checklist及操作Checklist
23单板状态456操作过程7操作确认8网元、网管数据备份9与客户沟通操作结束后24小时内运行保障方式及联系电话10执行重大操作通知，短信知会所有相关人员11网元、网管口令是否已移交1网管告警2业务单板功能345系统测试6操作确认7网元、网管数据备份8与客户沟通操作结束后24小时内运行保障方式及联系电话9执行重大操作通知，短信知会所有相关人员10网元、网管口令是否已2345网管告警再次核实操作前的健康检查割WDM设备添加单板网管告警单板功能WDM设备割接入网系统检查操作前健康检查操作中的实施操作后的健康检查操作前的健康检查操作中的实施操作后的健康检查6系统测试7操作确认8网元、网管数据备份9与客户沟通操作结束后24小时内运行保障方式及联系电话10执行重大操作通知，短信知会所有相关人员11网元、网管口令是否已移交操作后的健康检查WDM网络优化割接操作中的实施割接后自检CHECKLIST备份网管告警,所括严重、主要、一般告警级别，正常备份操作是/否单板运行状态是否正常，网管上检查是否为运行态是/否检查单板的光功率是否正常，查询制造信息，检查光功率是否在正常范围内是/否检查单板的当前性能，查询是否有异常问题是/否确认严格按照方案和操作指导书来实施，包括方案实施时间、操作过程中的是/否关键点、注意点、补丁更新、预警整改等网管无异常告警，单板状态正常，功能正常，未影响现网任何业务及运行状是/否态，随工是否确认完成操作后完成网元数据库备份、网管脚本和MO备份是/否客户明确运行保障方式及联系电话是/否短信知会相关人员操作情况。
是/否网元、网管口令移交客户，提醒客户进行修改是/否调测一切完毕之后，查看网元告警、网管告警，是否有新增告警，是否与新是/否入网设备有关系查看业务单板的RMON性能，是否在正常值范围内，查看业务单板的当前性能是/否是否出现丢包和误码全系统进行业务的检查，单站光功率是否都正常是/否全系统进行业务的检查，系统光功率是否正常是/否用测试仪表对新增通道进行测试，端口模式采用对应模式，先测试工作通道是/否能断，然后进行倒换，查看并记录倒换时间，否和正常然后测试备用通道，倒换不成功则查明原因之后再测试备用网管无异常告警，单板状态正常，功能正常，未影响现网任何业务及运行状是/否态，随工是否确认完成操作后完成网元数据库备份、网管脚本和MO备份是/否客户明确运行保障方式及联系电话是/否短信知会相关人员操作情况。
光模块真假辨别操作指导书
对应的上一层流程LeadingProcess(例ISC Level 4 Process)（可选。描述该操作指导的主流程）
流程编号
流程名称
操作指导概述Summary of Work Instruction
1防伪标签识别
07年10月开始，H3C所有光模块上增加粘贴了防伪标签，具体识别如下：
1.1通过人眼在不同角度观看，可以分别看到标签中会显示如下两个图形；
1.2用激光笔检测，会看到“华三”二字；
1.3用四十倍的显微镜在边框边缘处可以看到一圈“H3C”字样；
如果模块有防伪标签，但没有以上情况出现，都为假货。
示例：下面光模块的生产周期为0606，但是我司条码是0231A562X05A000476，即05年10月生产的，从而可以看出，此模块是假的。
2.3看条码上的生产时间是否和防伪标签实施时间一致；
07年10月开始，H3C所有光模块上增加粘贴了防伪标签，如果这个时间之后的生产模块上没有防伪标签，就可以判定为假货。
概述Summary：
目的：
对真货和假货的辨别方法进行描述，指导主要控制部门及人员辨别，避免假货从逆向流入公司。
操作指导说明（可附屏幕的贴图说明）Description of Work Instruction
下面的识别规则中的1/2/3/4条，只要有一项不符合，就可以判定为假货；第5条需再反馈TQC查询确认。
文档编号
文档名称
文档描述
附件
（可选）
文档历史History of Document
版本号
拟制/修改责任人
拟制/修改日期
3. 5G无线网络工程建设规范
5G无线网络工程建设规范了解5G 无线网络设备安装要求 了解5G 无线网络BBU 安装过程 了解5G 无线网络AAU 安装过程 了解5G 无线网络配套工程要求 了解5G 网络开通调测测试过程✓无线通信系统原理 ✓LTE 网络原理与技术 ✓通信工程与网络技术先修课程主设备EMB6116外观示意图EMB6116 前面板接口图质量目标：零缺陷；EMB6116主设备机房内部安装应具备下列条件：●在室外宏覆盖应用时机房应该满足直流电源防雷箱的挂墙安装空间（高×宽×深）：750mm×500mm×500mm。
●机房天馈线进口应设置在近邻线缆走线架的上方，并配有防水和密封装置。
●机房的门窗应具有较好的密封防尘功能和防盗装置。
●设备机房应该安装空调和除湿加热器。
●机房的地面应铺设防静电地板或地砖，地板下面为混凝土基础（防静电地板与混凝土基础之间没有空隙），要求混凝土的标号大于250号，能够牢固固定钢制膨胀螺栓。
●机房内应具备良好的照明灯光，四周墙面需安装220V电源插座（三芯）。
●机房四周墙面和天花板应粉刷，并要求干净、整洁。
●安装线缆的走线架和线缆出口应在设备进入机房前，按要求安装施工完毕。
●EMB6116主设备为室内设备，温湿度要求如下：环境温度：-10℃~+55℃（长期）；-10℃~+55℃（短期）相对湿度： 15%~85%（长期）；15%~85%（短期）GPS子系统为室外设备，温湿度要求如下：环境温度：-40℃~+55℃（长期）；-40℃~+70℃（短期）相对湿度：5%~98%（长期）；2%~100%（短期）●BBU 面板前应预留至少100mm 布线空间，单台机柜推荐只安装1台BBU 。
●BBU 采用19英寸标准机柜安装时,优先使用机柜自带的托盘,如果没有,则需要使用5G BBU 悬臂托盘进行辅助安装； ●BBU 采用19英寸机柜标准机柜安装时,当机柜内需要安装多台BBU,且安装空间间隔1U 时,需要使用导风理线架辅助安装；●机柜深度不小于450mm 。
各设备命令显示光模块基本信息指南
各设备命令显示光模块基本信息指南各设备命令显示光模块基本信息指南第一部分：引言在计算机网络和通信领域中，光模块是一种关键的组件，它用于在光纤通信中传输数据。
光模块的基本信息对于网络工程师和技术人员来说非常重要，因为它们需要了解和管理网络设备的性能和配置。
本文将深入探讨各种设备命令，用于显示光模块的基本信息，帮助读者更好地理解并掌握这些命令的用法。
第二部分：什么是光模块在开始介绍显示光模块基本信息的命令之前，让我们先了解一下什么是光模块。
光模块是一种通过光纤传输数据的设备，它通常由发射器和接收器组成。
发射器将电信号转换为光信号，而接收器将光信号转换回电信号。
光模块具有不同的类型和规格，如SFP、GBIC、XFP等。
每种类型的光模块都有不同的特点和用途。
第三部分：设备命令显示光模块基本信息1. show interfaces commandshow interfaces command是一种常用的命令，用于显示设备上所有接口的详细信息。
通过使用这个命令，你可以快速获得关于光模块的基本信息，如模块类型、连接状态、速率等。
2. show module commandshow module command用于显示设备上安装的所有模块的信息。
当你需要确认光模块是否正确安装并正常工作时，可以使用这个命令。
它提供的信息包括模块类型、序列号、状态等。
3. show transceiver commandshow transceiver command是一种专门用于显示光模块信息的命令。
通过使用这个命令，你可以获取关于光模块的更详细信息，如光模块的型号、传输速率、接口类型等。
第四部分：观点和理解在理解和管理光模块的基本信息时，这些命令可以提供有价值的帮助。
它们可以帮助网络工程师更好地了解网络设备中的光模块，检查模块是否正常工作，以及优化网络性能。
通过使用这些命令，网络技术人员可以及时发现和解决潜在的问题，提高网络可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内部公开
2019/10/21
H3C机密，未经许可不得扩散
第8页，共9页
826333758.xls
用光功率计测试对端发射过来的光信号强度，看是否满足光模块接收端 的要求。如接收功率小于接收灵敏度或光纤接头或光纤链路过多损耗， 尝试清理接头，检查光纤质量（弯转直径过小）；也可能是对端光口发 送功率小，需要测对端光口的发送功率。如接收功率大于过载功率尝试 加光衰器件来减小此功率。
8.本端发送光功率测试
9.本端接收光功率测试
10.光模块是否换到其它设备上测试过？
1.确认是否为H3C光模块，有无防伪标 识？ 2.光纤长度是否大于光模块的传输距离？ 3.光纤类型是否与两端模块类型匹配？ 4.两端光模块是否强制速率和双工？ 5.接口当前的运行状态和相关信息是否正 常？ 3.光口传输丢包 6.本端发送光功率测试
826333758.xls
现象
排查过程
1.确认是否为H3C光模块，有无防伪标 识？
2.光纤长度是否大于光模块的传输距离？ 3.两端是否是相同速率的光模块？
内部公开
光模块现场判断CHECK
4.端口速率和光模块速率是否匹配？
5.设备是否启动完毕？
6.光模块接入的端口是否是开启状态？ 7.光纤连接是否正确？ 1.两端光口Down 8.光纤类型是否与两端模块类型匹配？ 9.两端光模块波长是否一致？ 10.两端光模块是否强制速率和双工？
执行“display transceiver interface gigabitethernet 1/1/”命令。
执行“display transceiver diagnosis interface gigabitethernet 1/1/1”命令。
执行“display transceiver manuinfo interface GigabitEthernet 1/1/1”命令。
用替换法把此光模块换到其他设备上测试是否可用。
[H3C]display transceiver interface GigabitEthernet 1/1/1
11.光模块是否自环测试过？
12.本端发送光功率测试
13.本端接收光功率测试
14.光模块是否换到其它设备上测试过？
1.确认光模块是否为H3C光模块，有无防 伪标识？
2019/10/21
H3C机密，未经许可不得扩散
第1页，共9页
826333758.xls
2.光纤长度是否大于光模块的传输距离？ 3.光纤连接是否正确？ 4.光纤类型是否与两端模块类型匹配？ 5.两端光模块是否强制速率和双工？ 6.是否用替换法测试过光纤？ 2.一端光口Down 7.光模块是否自环测试过？
执行“display interface GigabitEthernet 1/1/1”命 令。
不正确的清洁方法容易导致光损耗大。 光模块发出的光容易对眼睛产生损伤，尤其是单模光模 块使用激光来发光，更容易对眼睛产生损伤。
内部公开
2019/10/21
H3C机密，未经许可不得扩散
第6页，共9页
HECKLIST
用光功率计测试对端发射过来的光信号强度，看是否满足光模块接收端 的要求。如接收功率小于接收灵敏度或光纤接头或光纤链路过多损耗， 尝试清理接头，检查光纤质量（弯转直径过小）；也可能是对端光口发 送功率小，需要测对端光口的发送功率。如接收功率大于过载功率尝试 加光衰器件来减小此功率。
用替换法把此光模块换到其他设备上测试是否可用。
在盘纤半径大于3cm（大约三根手指宽度）条件下，用光功率计测试光模 块的TX端。如果无光输出或光功率小，再执行“display transceiver diagnosis interface GigabitEthernet 1/1/1（插SFP模块的对应端 口）”命令，从所显示信息判断，如果读取的TX值是正常的（在光模块 规格范围内），那极有可能是光口污染，尽量现场进行清洁，并注意现 场环境。
50um（微米）多模光纤最远传输550米，62.5um（微米） 多模光纤最远传输270米。 光模块不支持自适应，千兆光模块不能和百兆光模块对 接 一般来说，百兆SFP接口只支持百兆光模块；千兆SFP接 口只支持千兆光模块，但部分型号交换机的千兆SFP接口 可以支持百兆光模块，例如S3100SI/S3100EI/S550028F-EI交换机千兆SFP接口可以支持百兆/千兆光模块。
出于安全的考虑，设备在启动过程中光口是关闭的。
对于光电复用的Combo口，一般默认启用电口。 光纤成对使用，两端收发需要是对应的。 通常单模跳线或尾纤外皮是黄色，多模跳线或尾纤外皮 是橘红色。 不同波长模块不能对接。 光口自协商能力比较差，一般需要强制速率和全双工。 多模模块或10Km单模模块,可以直接自环；10KM以上的光 模块自环时需要加光衰减器。
有可能端口或设备故障，不是光模块的问题。最好拿没 跑业务的设备来替换测试，如果替换的设备在跑业务， 需要问客户是否可以中断业务来做替换测试？需要得到 客户的同意后再做替换测试。 不同厂家的光模块有不同的工作特性，研发只针对在H3C 交换机上使用H3C光模块做了测试，没有对其它厂家的光 模块做测试。非H3C光模块插在H3C交换机上不能保证正 常工作。 50um（微米）多模光纤最远传输550米，62.5um（微米） 多模光纤最远传输270米。 通常单模跳线或尾纤外皮是黄色，多模跳线或尾纤外皮 是橘红色。 光口自协商能力比较差，一般需要强制速率和双工。 网络规划不合理或有病毒，容易产生大量的广播包和组 播包；因线路质量等原因造成接口输入方向容易产生大 量错误包。接口上不断增长的大量广播包、组播包和错 误包很容易导致丢包。
4.收集指定接口当前的运行状态和相关信 息
备注
1.清洁光纤接头的方法 2.查看光口是否发光正确方法
内部公开
2019/10/21
H3C机密，未经许可不得扩散
第3页，共9页
826333758.xls
光模块现场判断CHECKLIST
说明
不同厂家的光模块有不同的工作特性，研发只针对在H3C 交换机上使用H3C光模块做了测试，没有对其它厂家的光 模块做测试。非H3C光模块插在H3C交换机上不能保证正 常工作。
光纤是成对使用，如果一根有故障，会出现单方向Down 。 多模模块或10Km单模模块,可以直接自环；10KM以上的光 模块自环时需要加光衰减器。
正常情况下，光模块的发送功率在光模块规格范围内。
接收到的功率应在接收灵敏度与过载功率之间，小于接 收灵敏度接口不能UP，大于过载功率可能已经造成模块 损坏了。
用替换法把此光模块换到其他设备上测试是否可用。
建议客户从H3C正规渠道购买H3C光模块。
通过光功率计测试光纤长度。
类型要一致,即单模模块使用单模光纤对接；多模模块使用多模光纤对接 。 在接口视图下用speed/duplex命令强制速率和全双工，两端要保持一致 。
执行“dis interface g1/1/1（插SFP模块的对应端口）”命令查看接口 输入/输出是否有大量的广播包、组播包和错误包，如有则优化网络或排 查光纤链路。
内部公开
2019/10/21
H3C机密，未经许可不得扩散
第2页，共9页
3.光口传输丢包
826333758.xls
7.本端接收光功率测试
8.光模块是否换到其它设备上测试过？
1.收集接口上插入的可插拔模块的主要特 征参数
2.收集H3C定制防伪可插拔光模块的数字 诊断参数的当前测量值。
3.收集H3C定制防伪可插拔模块的部分电 4.其他故障现象 子标签信息
不同厂家的光模块有不同的工作特性，研发只针对在H3C 交换机上使用H3C光模块做了测试，没有对其它厂家的光 模块做测试。非H3C光模块插在H3C交换机上不能保证正 常工作。
2019/10/21
H3C机密，未经许可不得扩散
内部公开 第4页，共9页
826333758.xls
50um（微米）多模光纤最远传输550米，62.5um（微米） 多模光纤最远传输270米。 光纤成对使用，两端收发需要是对应的。 通常单模跳线或尾纤外皮是黄色，多模跳线或尾纤外皮 是橘红色。 光口自协商能力比较差，一般需要强制速率和全双工。
正常情况下，光模块的发送功率在光模块规格范围内。
接收到的功率应在接收灵敏度与过载功率之间，小于接 收灵敏度接口不能UP，大于过载功率可能已经造成模块 损坏了。
有可能端口或设备故障，不是光模块的问题。最好拿没 跑业务的设备来替换测试，如果替换的设备在跑业务， 需要问客户是否可以中断业务来做替换测试？需要得到 客户的同意后再做替换测试。
建议客户从H3C正规渠道购买H3C光模块。
2019/10/21
H3C机密，未经许可不得扩散
内部公开 第7页，共9页
826333758.xls
通过光功率计测试光纤长度。
本端TX应与对端RX对接，本端RX应与对端TX对接。 类型要一致,即单模模块使用单模光纤对接；多模模块使用多模光纤对接 。 在接口视图下用speed/duplex命令强制速率和全双工，两端要保持一致 。 把本端光模块收/发端光纤互换，同时把对端光模块收/发端光纤互换。 如果原来UP变为Down，原来Down变为UP，说明UP端TX口所接光纤有故 障，需要通过光功率计测试通断性和光损耗。 用一根尾纤将光模块的RX和TX连接起来，看接口是否可以UP，如果可以 UP，说明本端光模块没有问题；否则，可能光模块有故障。 在盘纤半径大于3cm（大约三根手指宽度）条件下，用光功率计测试光模 块的TX端。如果无光输出或光功率小，再执行“display transceiver diagnosis interface GigabitEthernet 1/1/1（插SFP模块的对应端 口）”命令，从所显示信息判断，如果读取的TX值是正常的（在光模块 规格范围内），那极有可能是光口污染，尽量现场进行清洁，并注意现 场环境。 用光功率计测试对端发射过来的光信号强度，看是否满足光模块接收端 的要求。如接收功率小于接收灵敏度或光纤接头或光纤链路过多损耗， 尝试清理接头，检查光纤质量（弯转直径过小）；也可能是对端光口发 送功率小，需要测对端光口的发送功率。如接收功率大于过载功率尝试 加光衰器件来减小此功率。
