CSM工法水泥土地下连续墙基坑止水帷幕

CSM工法水泥土地下连续墙基坑止水帷幕

CSM工法水泥土地下连续墙基坑止水帷幕

一、CSM工法来源

CSM工法是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。与其他深层搅拌工艺比较,CSM工法对地层的适应性更高,可以切削坚硬地层(卵砾石地层、岩层)。

CSM工艺来源

工艺来源及原理

二、双轮铣深搅设备(CSM)特点:

a、设备成桩深度大,最大深度49米,远大于常规设备;

b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高,可保证施工质量,工艺没有"冷缝"概念,可实现无缝连接,形成无缝墙体;

c、设备功效高,原材料(水泥等)利用率高;

d、设备对地层的适应性强,从软土到岩石地层均可实施切削搅拌;

e、设备的自动化程度高,触摸屏控制系统,各功能部位设置大量传感器,信息化系统控制,施工过程中实时控制施工质量;

f、施工过程中几乎无振动;

g、履带式主机底盘,可360度旋转施工,便于转角施工。可紧邻已有建构筑物施工,可实现零间隙施工;

h、成墙厚度现有0.8m、1.0m、1.2m三种规格,可以插入大型号型钢。

双轮铣深搅(CSM)设备的主要组成及控制室见下图

CSM工法主机组成图解

主机操控平台

设备施工时主机及其附属设施平面布置见下图:

双轮铣深搅设备施工平面布置概化图

三、TRD工法

TRD工法(Trench-Cutting Re-mxing Deep Wall Method)是一种由主机带动插入地基中的链锯式切割箱横向移动、切割及灌注水泥浆,在槽内进行混合、搅拌、固结原来位置上的岩土,形成等厚水泥土地下连续墙的工艺。

CSM止水帷幕施工工艺研究

CSM止水帷幕施工工艺研究

CSM止水帷幕施工工艺研究

摘要:在以地下连续墙为围护结构的超深基坑的防渗、止水工艺中,有三轴

深层搅拌桩、MJS水泥旋喷桩、CSM、TRD等相关技术及措施,三轴深层搅拌桩在

深度30米以下垂直度无法保证,MJS在深厚砂层富水的长江一级阶地应用效果有

待验证,施工质量参差不齐。在武汉二七路过江通道深基坑止水帷幕的选用上,

考虑采用CSM工法作为地下连续墙的止水帷幕。CSM是一种深层研磨搅拌技术,

该技术导致一组铣床切地层,强行破坏更换后的土体,同时向土体注入硬面糊材

料和高压气体,并使土层与固化的面糊液充分混合,以达到CSM工作方法可以形

成矩形硬墙槽截面,并且墙槽截面彼此紧密配合,以获得可靠的防渗透效果。CSM方法具有很强的地层适应性,可以剪切坚硬的岩层,从而确保不透水的垂直

墙与单独的透水岩层之间的裂缝质量。CSM方法对临近长江且周边建筑敏感止水

要求高的基坑被证明是合理、适用的防渗墙。

关键词:CSM;止水帷幕;施工工艺;

引言

海安会的施工技术,也称为双轮铣深层更换桩施工技术,是将施工现场的土

质层和原泥混合,形成防水墙、挡土墙或改良土质层。主要应用于软弱松散的土层,砂、粘性土均可使用,CSM制造方法结合了双轮液压铣床的技术特点和传统

的搅拌设备,使用导杆向下开挖,然后进行进料系统最后,铣床缓慢上升,高压

空气和水泥分别通过导管和注射管注入槽中,与槽中的残留土壤混合,形成用于

混合的固体水帘。

1CSM工法原理

将配置好的水泥浆和施工现场的原位土体一起进行搅拌,从而形成一个整体,该技术可用于防渗墙、挡土墙(可插入型钢)等水泥土墙,也可用于土体加固、

水泥土搅拌墙CSM技术在较厚砂砾层及复杂基坑环境中的应用

水泥土搅拌墙CSM技术在较厚砂砾层及复杂基坑环境中的应用

水泥土搅拌墙CSM技术在较厚砂砾层及复杂基坑环境中的应用

发布时间:2023-03-23T08:03:26.423Z 来源:《建筑实践》2023年第42卷第1期作者:王文武

[导读] 随着城市建设发展逐步向有效利用地下空间拓展的趋势

王文武

中铁建工集团有限公司

【摘要】

随着城市建设发展逐步向有效利用地下空间拓展的趋势,各种深基坑工程日趋增多,施工过程中对基坑自身及周边环境的保护尤为重要。止水帷幕的成型效果作为深基坑工程的首要护壁屏障,影响后续深基坑工程整体施工成败推进。水泥土搅拌墙围护结构设计作为满足深基坑工程截水、基坑降水效果而出现,但传统的单轴及多轴水泥土搅拌墙施工工艺在砂砾层层厚较厚中的地质环境中存在施工功效较慢、成型质量较差等缺陷,水泥土搅拌墙CSM施工工艺铣削式搅拌一体成墙,较好的弥补上述不足。本文以江旅青山湖商业旅游综合体项目为工程背景,项目通过选择水泥土搅拌墙CSM技术作为止水帷幕方案,解决了水泥土搅拌墙施工工艺在砂砾层层厚较厚中的地质环境中存在施工功效较慢、成型质量较差等缺陷,在保证成墙质量效果同时又提高了施工功效,缩短了围护结构工期,为后续基坑开挖施工做好前置工序的基础。

1、工程概况

1.1项目概况

项目位于南昌市东湖区福州路169号(原江西省青山湖宾馆),占地面积约25983.4㎡,总建筑面积约15.96万㎡;综合体由2栋办公以及商业裙楼,三层地下室(局部四层)组成。整个基坑除坑中坑外按一级考虑,采用CSM水泥土墙+灌注桩+钢筋混凝土内支撑支护,内支撑共两道(首层为栈桥层)。坑中坑按三级考虑,采用重力式水泥土搅拌墙(高压旋喷桩)或放坡进行支护。止水帷幕为CSM水泥土搅拌墙,厚度800mm,并要求所有CSM水泥土搅拌桩底进入强风化泥岩,且不少于1米,其中砂砾层层厚10.2m~17.5m。

双轮铣水泥土搅拌墙(CSM)施工方案

双轮铣水泥土搅拌墙(CSM)施工方案

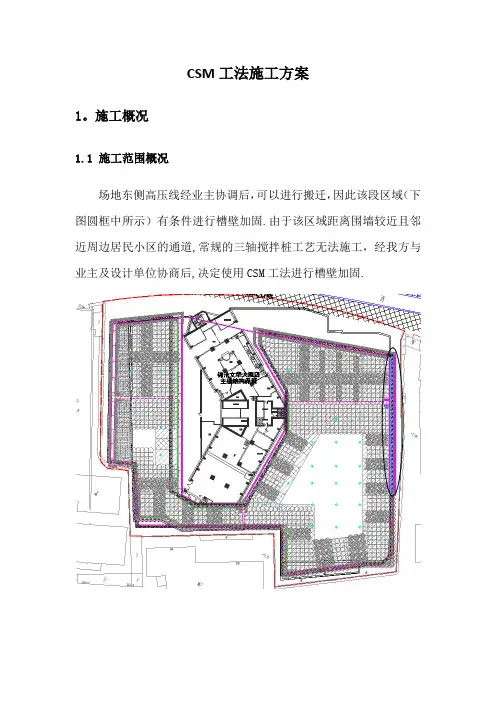

CSM工法施工方案

1.施工概况

施工范围概况

场地东侧高压线经业主协调后,可以进行搬迁,因此该段区域(下图圆框中所示)有条件进行槽壁加固。由于该区域距离围墙较近且邻近周边居民小区的通道,常规的三轴搅拌桩工艺无法施工,经我方与业主及设计单位协商后,决定使用CSM工法进行槽壁加固。

施工现场布置

我方将根工程现场的施工需要,结合施工现场的实际情况,本着对现场合理利用、布局紧凑,有利于工程施工、现场管理及文明施工的原则进行布置。

1.实际施工需占用场地面积如下:

2.主机施工占地面积:沿止水帷幕墙15m宽条带(主机:10*5m);

3.泥浆搅拌站占地面积:12*12m

4.施工设备组装拆卸占地面积:40*15m

5.泥浆池占地面积:10*10m*2个

施工现场管理

1)为了使施工现场按照施工进度计划的要求有条不紊的组织施工,施工现场总平面的使用必须严格执行统一管理的原则。施工现场总平面的使用根据进度计划安排的施工内容实施动态管理。

2)现场重要入口悬挂安全警示牌,教育职工维持良好的工作秩序和纪律。

3)凡进入现场的设备、材料必须遵守施工现场平面布置要求。

4)材料及时清理并摆放整齐。

施工程序

根据各方讨论后决定的初步施工图来看,本工程止水帷幕的主要特点为:(1)本工程地处中心闹市区对文明施工及噪音控制要求高;

(2)施工周期短且施工精度要求高;

(3)现场存在多种施工工艺,施工时交叉配合施工。

结合上述工程特点:本项目计划自施工现场北侧侧为起点,由北向南进行施工。

2.施工方案

施工机械的选择

根据本工程现场情况,选用适宜本工程止水帷幕特点的双轮铣深搅设备进行施工。双轮铣深搅设备主要具备以下特点:

CSM水泥土地下连续墙基坑止水帷幕之欧阳科创编

CSM水泥土地下连续墙基坑止水帷幕之欧阳科创编

CSM水泥土地下连续墙基

坑止水帷幕

CSM工法是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。

一、CSM工法来源

CSM工法是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。与其他深层搅拌工艺比较,CSM工法对地层的适应性更高,可以切削坚硬地层(卵砾石地层、岩层)。

CSM工艺来源

工艺来源及原理

二、双轮铣深搅设备(CSM)特点:

a、设备成桩深度大,最大深度49米,远大于常规设备;

b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高,可保证施工质量,工艺没有"冷缝"概念,可实现无缝连接,形成无缝墙体;

c、设备功效高,原材料(水泥等)利用率高;

d、设备对地层的适应性强,从软土到岩石地层均可实施切削搅拌;

e、设备的自动化程度高,触摸屏控制系统,各功能部位设置大量传感器,信息化系统控制,施工过程中实时控制施工质量;

f、施工过程中几乎无振动;

g、履带式主机底盘,可360度旋转施工,便于转角施工。可紧邻已有建构筑物施工,可实现零间隙施工;

h、成墙厚度现有0.8m、1.0m、1.2m三种规格,可以插入大型号型钢。

双轮铣深搅(CSM)设备的主要组成及控制室见下图

CSM工法主机组成图解

主机操控平台

双轮铣水泥土搅拌墙(CSM)施工方案

双轮铣水泥土搅拌墙(CSM)施工方案

CSM工法施工方案

1.施工概况

1.1 施工范围概况

场地东侧高压线经业主协调后,可以进行搬迁,因此该段区域(下图圆框中所示)有条件进行槽壁加固。由于该区域距离围墙较近且邻近周边居民小区的通道,常规的三轴搅拌桩工艺无法施工,经我方与业主及设计单位协商后,决定使用CSM工法进行槽壁加固。

1.2施工现场布置

我方将根工程现场的施工需要,结合施工现场的实际情况,本着对现场合理利用、布局紧凑,有利于工程施工、现场管理及文明施工的原则进行布置。

1.实际施工需占用场地面积如下:

2.主机施工占地面积:沿止水帷幕墙15m宽条带(主机:10*5m);

3.泥浆搅拌站占地面积:12*12m

4.施工设备组装拆卸占地面积:40*15m

5.泥浆池占地面积:10*10m*2个

1.3施工现场管理

1)为了使施工现场按照施工进度计划的要求有条不紊的组织施工,施工现场总平面的使用必须严格执行统一管理的原则。施工现场总平面的使用根据进度计划安排的施工内容实施动态管理。

2)现场重要入口悬挂安全警示牌,教育职工维持良好的工作秩序和纪律。

3)凡进入现场的设备、材料必须遵守施工现场平面布置要求。

4)材料及时清理并摆放整齐。

4.5施工程序

根据各方讨论后决定的初步施工图来看,本工程止水帷幕的主要特点为:(1)本工程地处中心闹市区对文明施工及噪音控制要求高;

(2)施工周期短且施工精度要求高;

(3)现场存在多种施工工艺,施工时交叉配合施工。

结合上述工程特点:本项目计划自施工现场北侧侧为起点,由北向南进行施工。

2.施工方案

2.1施工机械的选择

根据本工程现场情况,选用适宜本工程止水帷幕特点的双轮铣深搅设备进行施工。双轮铣深搅设备主要具备以下特点:

CSM工法水泥土地下连续墙基坑止水帷幕方案[详细]

CSM工法水泥土地下连续墙基坑止水帷幕方案[详细]

CSM工法水泥土地下连续墙基坑止水帷幕

一、CSM工法来源

CSM工法XXXX公司双轮切铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。与其他深层搅拌工艺比较,CSM工法对地层的适应性更高,可以切削坚硬地层(卵砾石地层、岩层)。

CSM工艺来源

工艺来源及原理

二、双轮铣深搅设备(CSM)特点:

a、设备成桩深度大,最大深度49米,远大于常规设备;

b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高,可保证施工质量,工艺没有"冷缝"概念,可实现无缝连接,形成无缝墙体;

c、设备功效高,原材料(水泥等)利用率高;

d、设备对地层的适应性强,从软土到岩石地层均可实施切削搅拌;

e、设备的自动化程度高,触摸屏控制系统,各功能部位设置大量传感器,信息化系统控制,施工过程中实时控制施工质量;

f、施工过程中几乎无振动;

g、履带式主机底盘,可360度旋转施工,便于转角施工。可紧邻已有建构筑物施工,可实现零间隙施工;

h、成墙厚度现有0.8m、1.0m、1.2m三种规格,可以插入大型号型钢。

双轮铣深搅(CSM)设备的主要组成及控制室见下图

CSM工法主机组成图解

主机操控平台

设备施工时主机及其附属设施平面布置见下图:

双轮铣深搅设备施工平面布置概化图

三、TRD工法

TRD工法(Trench-Cutting Re-mxing Deep Wall Method)是一种由主机带动插入地基中的链锯式切割箱横向移动、切割及灌注水泥浆,在槽内进行混合、搅拌、固结原来位置上的岩土,形成等厚水泥土地下连续墙的工艺。

CSM工法水泥土搅拌墙施工技术

CSM工法水泥土搅拌墙施工技术

CSM工法水泥土搅拌墙施工技术

摘要:由于本项目地理位置特殊,位于天津市地下承压水最密集区域,并且周

边建筑环境复杂,特此采用CSM工法水泥土搅拌墙作为基坑止水帷幕阻断地下承压水,以下将从本文中主要介绍CSM工法水泥土搅拌墙在本工程项目中的具体施工技术运用。

关键词:基坑支护;地质条件;止水帷幕;双轮铣;膨润土;水灰比;重复

搅拌;槽段搭接

1工程概况

本工程项目占地面积18184.8㎡,建筑面积124500㎡,由商业、办公、住宅

及其配套组成。其中办公楼30F,层高4.4m,标准层面积1800㎡,建筑高度149.00m;商业4F,层高5.1m,建筑面积6100㎡;住宅分3栋7F洋房和2栋

15F小高层,标准层层高均为3.3m。地下室三层,建筑面积49500㎡。基坑面积

约14000m2,基坑周长约520m,除办公楼区域外基坑采用逆作法方案实施,利

用各层结构梁板作水平支撑,基坑周边采用700mm厚的等厚度水泥土搅拌墙进

行阻断地下承压水。办公楼逆作区与顺作区分界处采用CSM工法厚度为700mm

等厚度水泥土搅拌墙作为止水帷幕。

2重点难点分析

2.1CSM工法水泥搅拌墙施工过程中由于墙体深度普遍处于地下44m左右,

并且临近某事业部地下人防区域,为保证不侵占基坑边线,对人防区域造成影响,导致对墙体垂直度控制要求极高。施工过程中将垂直度传感器安装于双铣头上,

通过驾驶室内监控屏进行控制,同时配备几名专业技术人员实时跟踪,发现垂直

度存在偏差后立即进行调整纠偏,确保墙体垂直度满足设计要求。

2.2水泥搅拌墙双轮铣铣头自重仅为400KN,当搅拌墙搅拌深度达到地下40m 位置时由于地质层对铣头所产生的上浮力、摩擦力等反向作用力大于铣头自身的400KN。将采取具有高稳定性的全液压装置步履式BCM10,利用其加压油缸以及

CSM工法在上海地区深基坑围护止水帷幕中实践探究

CSM工法在上海地区深基坑围护止水帷幕中实践探究

44卷第16期• 34 •

2 0 1 8 年 6 月

山 西建筑

SHANXI ARCHITECTURE

Vol. 44 No. 16Jun. 2018

•岩土工程•地基基础•文章编号:1009-6825 (2018) 16-0034-03

C S M 工法在上海地区深基坑围护止水帷幕中实践探究★

蔡雷波12

(1.上海久事置业有限公司,上海201400; 2.上海市非开挖建造工程技术研究中心,上海200433)

摘要:以上海成信绿国际项目深基坑为背景,介绍深基坑止水帷幕CSM 工法。基坑土方开挖后,未发现渗水等现象,基坑安全 可靠,取得了良好的实践效果,其成功的实践效果对上海地区类似深基坑工程设计选型及施工具有参考借鉴意义。关键词:CSM 工法,基坑围护,止水帷幕中图分类号:TU 463

文献标识码:A

〇引言

随着上海地区城市建设的发展,特别是公共服务、商业办公 类项目在开发过程中对地下空间开发的需求日益加强,地下两层 以上的深基坑项目日益增多。当前上海地区类似地下2层深基 坑工程设计选型多采用钻孔灌注桩挡土与水泥土搅拌桩止水方 式。作为止水帷幕,两轴搅拌桩的缺点为成桩质量不理想,垂直 度差,单排搅拌桩需要较大的搭接长度且效果不理想,更多情况 下需要双排搅拌桩;三轴搅拌桩采用旋切成桩,但成桩质量也随 着土性变化而有所区别,搅拌不均匀,泛浆多,在砂性土层中容易 渗漏;而CSM 工法,铣削式搅拌成墙,在整个墙身搅拌范围内将土 体与水泥搅拌均匀一致,墙身质量好,且可在砂砾层等坚硬土层 中施工,优势不言而喻。引入CSM 工法,替代传统水泥土搅拌桩 止水帷幕,缩短了施工工期,提高了施工效率,降低了工程造价。

CSM工法在上海三林保障性住房3号地块基坑工程中实践探究

CSM工法在上海三林保障性住房3号地块基坑工程中实践探究

CSM工法在上海三林保障性住房3号地

块基坑工程中实践探究

摘要:CSM工法源于德国双轮切铣技术,是一种深层搅拌施工方法的创新,

它将液压铣槽机与深层搅拌技术进行了创新结合,创造出了岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加

固等工程。本文笔者结合上海三林保障性住房3号地块基坑工程实践,首先对CSM工法进行简单介绍,对CSM工法的施工工艺和质量控制进行详细阐述,实践

证明CSM工法的运用可以有效保证场地环境安全、施工方便、缩短工期,可供类

型工程项目提供借鉴。

关键词:基坑围护;止水帷幕;CSM工法;施工工艺;质量控制

引言

近些年来,城市建设步伐不断加快;城市建设用地稀缺的问题日益凸显,有

越来越多的开发商将目光从地面转向地下,开始重视开发利用地下空间。开发利

用地下空间,必须进行深基坑施工,但大中城市的地下水位普遍较浅,深基坑施

工要遇到地下水问题。因此,需要建造止水帷幕。建造地下止水帷幕,通常采用

双轴水泥搅拌桩或三轴水泥搅拌桩。这两种工法施工成本较低,经济性较好,但

这两种工法也有明显的缺点:双轴水泥搅拌桩制成的桩体垂直度较差,采用双轴

水泥搅拌桩工法,往往只能建造搭接长度不足的单排桩体,无法满足深基坑工程

防水需求;三轴水泥搅拌桩的成桩质量易受施工现场土体性质的影响,桩体容易

发生渗漏。而且,这两种工法难以建造深度超过30米的止水帷幕。因此,需要

研究新的地上止水帷幕工法。CSM工法是一种新型止水帷幕工法,CSM工法采用

双铣轮搅拌施工现场的深层土体,再向土体注入水泥成墙;制成的墙体质量较好。与双轴水泥搅拌桩、三轴水泥搅拌桩两种工法相比,CSM工法适用于砂性土层、

CSM水泥土地下连续墙基坑止水帷幕

CSM水泥土地下连续墙基坑止水帷幕

CSM【1】水泥土地下连续墙基坑止水帷幕

CSM工法是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。

一、CSM工法来源

CSM工法是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。与其他深层搅拌工艺比较,CSM工法对地层的适应性更高,可以切削坚硬地层(卵砾石地层、岩层)。

CSM工艺来源

工艺来源及原理

二、双轮铣深搅设备(CSM)特点:

a、设备成桩深度大,最大深度49米,远大于常规设备;

b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高,可保证施工质量,工艺没有"冷缝"概念,可实现无缝连接,形成无缝墙体;

c、设备功效高,原材料(水泥等)利用率高;

d、设备对地层的适应性强,从软土到岩石地层均可实施切削搅拌;

e、设备的自动化程度高,触摸屏控制系统,各功能部位设置大量传感器,信息化系统控制,施工过程中实时控制施工质量;

f、施工过程中几乎无振动;

g、履带式主机底盘,可360度旋转施工,便于转角施工。可紧邻已有建构筑物施工,可实现零间隙施工;

h、成墙厚度现有0.8m、1.0m、1.2m三种规格,可以插入大型号型钢。

双轮铣深搅(CSM)设备的主要组成及控制室见下图

CSM工法主机组成图解

水泥土止水帷幕施工技术及其原理介绍

水泥土止水帷幕施工技术及其原理介绍

某高层建筑基础工程应用案例
总结词
高层建筑基础工程
详细描述
在某高层建筑基础工程中,为了确保建筑物的安全和稳定性,采用了水泥土止水帷幕施工技术。通过 在建筑物基础周围设置止水帷幕,有效防止了地下水的渗透,提高了建筑物的安全性和稳定性。
THANKS FOR WATCHING
感谢您的观看
水泥土的硬化过程
水泥与水混合后,会发生水化反应, 释放出热量并逐渐硬化。
水泥土的硬化过程可以分为初、中、 后三个阶段,每个阶段的水化反应速 度和硬化程度都有所不同。
帷幕的止水原理
水泥土止水帷幕通过在地下连续形成一道密闭的墙体或者帷 幕,将地下水隔离在施工区域之外,达到止水的目的。
帷幕的止水效果主要依赖于水泥土的抗渗性能和帷幕的整体 密闭性。
应用领域
水利工程
水库、水电站、堤防等水 利设施建设中的止水工程。
建筑工程
高层建筑、地铁、隧道等 地下工程中的止水工程。
环境工程
垃圾填埋场、污水处理厂 等环境保护工程中的止水 工程。
02
水泥土止水帷幕施工技 术
施工准备
01
场地清理
在施工前,应将场地内的杂物、 垃圾等清理干净,确保施工顺利 进行。
改进方向
加强材料研发
通过研发新型高效的水泥土材料,提高止水帷幕的抗压强度和稳定性。
提高耐久性

基于不同地质条件下CSM水泥搅拌墙技术 在基坑支护工程中的应用

基于不同地质条件下CSM水泥搅拌墙技术 在基坑支护工程中的应用

基于不同地质条件下CSM水泥搅拌墙技术在基坑支护工程

中的应用

摘要:CSM水泥搅拌墙技术通过对施工现场原位土体与水泥浆进行搅拌,可以

用于防渗墙、挡土墙、地基加固等工程。目前CSM水泥搅拌墙技术在国内多个领域已应用多年,文中通过对武汉市某工程(以下简称“该工程”)深基坑工程设计

实践,分析研究了CSM水泥搅拌墙技术在不同地质条件下在基坑支护实际施工所展现的特点和应用效果,为基坑支护工程施工提供参考。

关键词:深基坑;落底式帷幕;地下连续墙;CSM水泥土搅拌墙

一、工艺概述

1.CSM水泥搅拌墙工法来源

CSM工法是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切

铣技术,是结合现有液压铣槽机和深层搅拌技术进行创新的岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加

固等工程。与其他深层搅拌工艺比较,CSM工法对地层的适应性更高,可以切削

坚硬地层(卵砾石地层、岩层)。

2.CSM水泥搅拌墙施工工艺

CSM工法施工工艺流程图

双轮铣深搅连续墙由一系列的一期槽段墙和二期槽段墙相互间隔组成,所谓

一期槽段墙是指成墙时间相对较早的一个批次墙体,二期槽段墙是指成墙相对较

晚的批次。如下图,图中头字母为“P”的系列为一期槽段墙,头字母为“S”的系列

为二期槽段墙。当一期槽段墙达到一定硬度后再施工二期槽段墙,这种施工方式

被称为“硬铣工法”。

“硬铣工法”槽段示意图

二.实践应用

1.工程概况

该工程基坑AB、BC、CD、DD’、DE、EF、FG等区段采用CSM搅拌墙进行外

侧止水,其设计要求如下:

CSM工法等厚水泥土搅拌墙止水帷幕在深基坑围护中的应用

CSM工法等厚水泥土搅拌墙止水帷幕在深基坑围护中的应用

CSM工法等厚水泥土搅拌墙止水帷幕在深基坑围护中的应用

发布时间:2021-08-27T11:25:08.123Z 来源:《城镇建设》2021年11期作者:王昊

[导读] 基坑工程随着城市建设发展需求向深型、大型、复合型方向发展

王昊

城地建设集团有限公司上海市 200335;

摘要:基坑工程随着城市建设发展需求向深型、大型、复合型方向发展,传统的三轴搅拌桩工法在某些工程中已无法满足止水帷幕深度要求。本文以上海徐泾某深基坑工程为例,采用超50m深度CSM工法等厚水泥土搅拌墙止水帷幕来隔断承压含水层,并联合地下连续墙作为基坑围护结构。该工法止水效果良好,有效控制基坑施工对临近17号地铁线的不利影响。

关键词:超深基坑;CSM工法;止水帷幕

0 引言

随着基坑工程建设深度不断增大,上海地区的深层承压水对基坑建设的不利影响逐渐体现,尤其是坑内承压水的降水施工,将对基坑周边带来地面下沉、结构物沉降量及不均匀沉降过大的风险,必须采取有效措施隔断深层承压水层。目前常规的止水帷幕多采用三轴搅拌桩,但三轴搅拌桩施工深度有限,难以满足深层承压水层的隔断施工。

CSM工法等厚水泥土搅拌墙[1],又称双轮铣深层搅拌技术,该技术起源于德国宝娥公司,于2011年进入我国。该工法具有防渗效果好、绿色环保、施工效率高、土体置换低等优点,近些年作为深层止水帷幕[2][3]、围护结构在国内得到广泛应用。本文依托上海徐泾某深基坑工程,介绍深度52m的CSM工法等厚水泥土搅拌墙止水帷幕隔施工及效果,为上海地区深层承压水的新型隔断技术提供一定参考。1、工程概况

双轮铣水泥土搅拌墙(CSM)施工方案

双轮铣水泥土搅拌墙(CSM)施工方案

CSM工法施工方案

1.施工概况

1.1 施工范围概况

场地东侧高压线经业主协调后,可以进行搬迁,因此该段区域(下图圆框中所示)有条件进行槽壁加固。由于该区域距离围墙较近且邻近周边居民小区的通道,常规的三轴搅拌桩工艺无法施工,经我方与业主及设计单位协商后,决定使用CSM工法进行槽壁加固。

1.2施工现场布置

我方将根工程现场的施工需要,结合施工现场的实际情况,本着对现场合理利用、布局紧凑,有利于工程施工、现场管理及文明施工的原则进行布置。

1.实际施工需占用场地面积如下:

2.主机施工占地面积:沿止水帷幕墙15m宽条带(主机:10*5m);

3.泥浆搅拌站占地面积:12*12m

4.施工设备组装拆卸占地面积:40*15m

5.泥浆池占地面积:10*10m*2个

1.3施工现场管理

1)为了使施工现场按照施工进度计划的要求有条不紊的组织施工,施工现场总平面的使用必须严格执行统一管理的原则。施工现场总平面的使用根据进度计划安排的施工内容实施动态管理。

2)现场重要入口悬挂安全警示牌,教育职工维持良好的工作秩序和纪律。

3)凡进入现场的设备、材料必须遵守施工现场平面布置要求。

4)材料及时清理并摆放整齐。

4.5施工程序

根据各方讨论后决定的初步施工图来看,本工程止水帷幕的主要特点为:(1)本工程地处中心闹市区对文明施工及噪音控制要求高;

(2)施工周期短且施工精度要求高;

(3)现场存在多种施工工艺,施工时交叉配合施工。

结合上述工程特点:本项目计划自施工现场北侧侧为起点,由北向南进行施工。

2.施工方案

2.1施工机械的选择

根据本工程现场情况,选用适宜本工程止水帷幕特点的双轮铣深搅设备进行施工。双轮铣深搅设备主要具备以下特点:

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

CSM水泥土地下连续墙基坑止水帷幕

CSM工法就是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,就是结合现有液压铣槽机与深层搅拌技术进行创新得岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。

一、CSM工法来源

CSM工法就是一种创新性深层搅拌施工方法。此工艺源于德国宝峨公司双轮切铣技术,就是结合现有液压铣槽机与深层搅拌技术进行创新得岩土工程施工新技术。通过对施工现场原位土体与水泥浆进行搅拌,可以用于防渗墙、挡土墙、地基加固等工程。与其她深层搅拌工艺比较,CSM工法对地层得适应性更高,可以切削坚硬地层(卵砾石地层、岩层)。

CSM工艺来源

工艺来源及原理

二、双轮铣深搅设备(CSM)特点:

a、设备成桩深度大,最大深度49米,远大于常规设备;

b、设备成桩尺寸、深度、注浆量、垂直度等参数控制精度高,可保证施工质量,工艺没有"冷缝"概念,可实现无缝连接,形成无缝墙体;

c、设备功效高,原材料(水泥等)利用率高;

d、设备对地层得适应性强,从软土到岩石地层均可实施切削搅拌;

e、设备得自动化程度高,触摸屏控制系统,各功能部位设置大量传感器,信息化系统控制,施工过程中实时控制施工质量;

f、施工过程中几乎无振动;

g、履带式主机底盘,可360度旋转施工,便于转角施工。可紧邻已有建构筑物施工,可实现零间隙施工;

h、成墙厚度现有0.8m、1.0m、1.2m三种规格,可以插入大型号型钢。

双轮铣深搅(CSM)设备得主要组成及控制室见下图

CSM工法主机组成图解

主机操控平台

设备施工时主机及其附属设施平面布置见下图:

双轮铣深搅设备施工平面布置概化图

三、TRD工法

TRD工法(Trench-Cutting Re-mxingDeep Wall Method)就是一种由主机带动插入地基中得链锯式切割箱横向移动、切割及灌注水泥浆,在槽内进行混合、搅拌、固结原来位置上得岩土,形成等厚水泥土地下连续墙得工艺。

四、TRD工法设备特点:

a、适用范围广:整机高度仅10.1m,特别适宜架空高压线下方等高度受限部位施工。

b、超群得设备稳定性:通过低重心设计,与其她方法相比,机械设备得高度大大降低,施工安全性提高。

c、高精度施工:在水平方向与垂直方向可以进行高精度施工。

d、连续墙深度方向得品质均一,离散性小;

e、适应地层比较广,对硬质地层(硬土、砂卵砾石、软岩等)具有良好得挖掘能力;

f、止水性能优异,墙体等厚,无缝联接;

g、通过角度调节,可施工斜墙。

h、优良得环保性能,节省材料。

五、施工工艺

CSM工法施工工艺流程图

双轮铣深搅连续墙由一系列得一期槽段墙与二期槽段墙相互间隔组成,所谓一期槽段墙就是指成墙时间相对较早得一个批次墙体,二期槽段墙就是指成墙相对较晚得批次。如下图,图中头字母为“P”得系列为一期槽段墙,头字母为“S”得系列为二期槽段墙。当一期槽段墙达到一定硬度后再施工二期槽段墙,这种施工方式被称为“硬铣工法”。

“硬铣工法”槽段示意图

本次施工采用“硬铣工法”,其优点在于:二期槽段墙施工时不会将泥块掺杂到相邻已经完成得一期槽段墙内,保证墙体质量;一期槽段墙硬化后,施工二期槽段时,设备接触地面范围内地耐力不会大幅度下降,利于保证设备稳定性。

六、施工步骤

第一步,CSM工法墙定位放样;

第二步,预挖导沟(导沟宽1、0~1.5米,深0、8~1.0米);

第三步,CSM工法设备就位,铣头与槽段位置对正; 第四步,铣轮下沉注水切铣原位土体至设计深度;

第五步,铣轮提升注水泥浆同步搅拌成墙;

第六步,钻杆清洗,废泥浆收集,集中外运;

第七步,移动至下一槽段位置,重复上述六个步骤。
