机械制图--图样的基本表达方法共78页
机械制图课件——图样的基本表达方法
第三节 机件断面形状的表达 ——断面图
一、断面图的概念 二、断面图的分类
一、断面图的概念
假想用剖切面将机件的某处切断，仅画出其断面的图形，称为断面图。
断面图与剖视 图的区别：断 面图仅画出被 切断的断面图 形，而剖视图 除画断面图形 外，还必须画 出断面后的所 有可见轮廓。
金属材料的 剖面符号，应 画成间隔均匀 的平行细实线， 向左或向右倾 斜均可，与主 要轮廓成45° 角。
二、剖视图的画法
4.剖视图的配置与 标注 基本视图 的配置同样 适用于剖视 图。 标注：在 剖视图上标
注其名称XX，在相应
的视图上用 剖切符号表 示剖切位置 和投影方向， 并注上相同 的字母。
二、剖视图的画法
2.画剖视图
移去观察者与剖切 平面之间的部分，将其 余部分向投影面投射得 到剖视图。由于剖视图 是假想剖开机件得到的， 因此，其他视图仍完整 画出。
二、剖视图的画法
3.画剖面符号 在剖视图中，剖切
平面与机件的接触部 分画出相应的剖面符 号。
二、剖视图的画法
3.画剖面符号
不同材料的 剖面符号如图 所示。
适用于外形比较 简单，内部结构较 为复杂的机件。
三、剖视图的种类
2.半剖视图
当机件具有对 称平面时，在垂 直于对称平面的 投影面上的图形， 以对称中心线为 界，一半画成剖 视图，一半画成 视图，这种剖视 图称为半剖视图。
三、剖视图的种类
2.半剖视图
优点：既表达了机件 的内部形状，又保 留了外部形状。适 用于内外部形状都 比较复杂的对称机 件。
二、相同结构的简化画法
机械制图图样的基本表示法
剖视图中，不需在剖面区域中表示材料的类别时，
可采用通用剖面线表示，即画成互相平行的细实
线。
通用剖面线应以适当角度的细实线绘制，最好与
主要轮廓或剖面区域的对称线成45°，如图6-9所
示。
枣阳理工职校机械制图组 李小林
14
二、剖切面的种类 常用的剖切面有以下三种： （1）单一剖切面（图6-8）； （2）几个平行的剖切平面（图6-12）； （3）几个相交的剖切面，即其交线垂直于某一投影面 （图6-13、图6-18）。 三、剖视图的种类 按剖切的范围，剖视图可分为全剖视图、半剖视图和 局部剖视图。 1、全部视图
枣阳理工职校机械制图组 李小林
8
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
★将倾斜部分向辅 助投影面投射。
H
斜视图是物体向不平行于基本
投影面的平面投射所得的视图。
枣阳理工职校机械制图组 李小林
9
斜视图的画法
A
字母靠近箭头端， 符号方向与旋转 方向一致。
A
A
画斜视图的注意事项：
• 斜视图的断裂边界用波浪线或双折线表示。
• 斜视图通常按投射方向配置和标注。
• 允许将斜视图旋转配置，但需在斜视图上方注明。
枣阳理工职校机械制图组 李小林
10
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
投射时可看到？
• 在剖面区域内画上剖面符号。
枣阳理工职校机械制图组 李小林
13
（1）剖切面 剖切被表达物体的假想平面或曲面；
机械零件图纸表达方法
机械零件图纸表达方法小编的话：各位朋友工作中要经常接触各类零件图纸，使用视图、剖视图、剖面图表示零件的内外结构；各部分的轮廓尺寸及转变，今天就来和大家说说这些图纸该如何读，看看你都读对了吗？▌ 正投影法投影时投影线都相互平行,投影线与投影面相垂直的平行投影法。
1. 基本视图2. 向视图3. 局部视图4. 斜视图5. 剖视图1）全剖视图2）半剖视图3）局部剖视图4）阶梯剖5）旋转剖6. 断面图假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。
▌识读零件图的一般方法和步骤（1）首先看标题栏，概括了解零件看标题栏，了解零件名称、材料和比例等内容，从而大体了解零件的功用，从名称判断该零件属于哪一类零件。
从材料判断该零件大致的加工方法。
从比例判断该零件的实际大小，从而对零件有初步的了解。
（2）分析研究视图，想象结构形状看视图，分析零件各视图的配置及视图之间的关系，采用的表达方法和表达的内容，运用组合体的读图方法，形体分析法和线面分析法来读懂零件各部分的结构，想象出零件各部分的形状、相对位置及其作用。
（3）分析所有尺寸，弄清尺寸要求综合分析视图和形体，分析零件的长、宽、高三个方向的尺寸基准，然后从基准出发，以结构形状分析为线索，再了解各形体的定形和定位尺寸，弄清各个尺寸的作用，图形和尺寸表达的是零件的形状和大小，读图时应把视图、尺寸和形状结构三者结合起来分析。
（4）分析技术要求，综合看懂全图读图时应弄清表面粗糙度、尺寸公差、形位公差等技术要求。
了解其代号含义。
必要时还要联系与该零件有关的零件一起分析。
机械制图《图样的表达方法》 PPT课件
5
向视图的画法
A
B
B
A C
C
2019/12/20
机械设计教研室
6
三、局部视图
局部视图是将物体的某一部分向基本投影
面投射所得的视图。
B B
A
注意事项：
用带字母的箭头指明要 表达的部位和投射方向， 并注明视图名称。
CA C
局部视图的范围用波浪 线表示。当表示的局部
结构是完整的且外轮廓
封闭时，波浪线可省略。
剖切面通过水平圆孔和竖直圆孔的轴线，这两个 孔均应按剖视绘制。
2019/12/20
机械设计教研室
59
B、凹坑
剖切面通过圆锥凹坑的轴线，凹坑应按剖视绘制。
C、当剖切面通过非 圆孔会导致出现完全 分离的两个断面时， 这些结构亦应按剖视 绘制。
2019/12/20
机械设计教研室
60
D、若由两个或多个相交的剖切面剖切得到的移出断 面，中间一般应断开。
A
☆ 应注意的问题：
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖
切不能表达完全，且机件又具有回转轴时。
2019/12/20
机械设计教研室
49
2019/12/20
机械设计教研室
50
⒊ 几个平行的剖切平面（阶梯剖）
44
2019/12/20
机械设计教研室
45
2019/12/20
机械设计教研室
46
⒉ 两相交的剖切平面（旋转剖）
用两个相交的剖切面（交线垂直于某一基本投影 面）剖开机件，以表达具有回转轴机件的内部形状。
机械制图图样表示法
机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。
在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。
本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。
2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。
在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。
符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。
常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。
尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。
尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。
3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。
实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。
以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。
例如，机床的外形通常用实线表示。
•虚线: 虚线用于表示隐藏或不可见的物体或特征。
例如，在机械装配图中，虚线用于表示零件之间的连接。
•点线: 点线用于表示给定的尺寸或长度。
例如，在零件图中，点线用于表示孔的直径或长度。
•粗实线: 粗实线用于表示切割或焊接等特殊情况。
例如，在焊接装配图中，粗实线用于表示焊接的地方。
3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。
不同的符号代表着不同的物体或特征。
以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。
例如，在轴的图样中，一个圆代表轴的截面。
•长方形: 长方形通常用于代表零件的外形。
例如，在零件图样中，一个长方形代表零件的轮廓。
•箭头: 箭头通常用于表示方向。
机械制图第6章-图样的基本表示法
6.2 剖 视 图
问题：当机件的内部形状较复杂时，视图上将 出现许多虚线，不便于看图和标注尺寸。
解决办法？ 采用剖视图
一、剖视图的概念
⒈ 剖视图的形成
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
2.剖视图的画图步骤
四、斜视图
下图所示零件，具有倾斜部分，在基本视图中不能反映该 部分的实形；这时可选用一个新的投影面，使它与零件上 倾斜部分的表面平行，然后将倾斜部分向投影面投影，就 可得到反映该部分实形的视图，如图示。
问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形。
VA
解决方法：
★增设一个与倾斜 表面平行的辅助 投影面。
6.1 视 图
一、基本视图
机件向基本投影面投 射所得的视图。
⒈ 形成
V
• 主视图
• 俯视图
• 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
基本视图的配置关系，如图6-2所示
二、向视图
向视图是可自由配置的视图。在采用这种表达方式时， 应在向视图的上方标注“×”（“×”为大写拉丁字 母），在相应视图的附近用箭头指明投射方向，并标 注相同的字母。
机械制图的表达方法
机械制图的表达方法机械图样主要通过基本视图、剖视图、断面图和局部放大图进行表达，本节主要介绍基本视图的相关知识，剖视图和断面图的相关知识将在后面章节中进行详细介绍。
基本视图形成原理机械图样用一组视图，并采用适当的投影法表示机械零件内外结构形状。
视图是按正投影法(即机件向投影面投影)得到的图形，视图的绘制必须符合投影规律。
机件向投影面投影时，观察者、机件与投影面三者之间有两种相对位置：机件位于投影面和观察者之间时称为第一角投影法；投影面位于机件与观察者之间时称为第三角投影法。
我国国家标准规定采用第一角投影法。
基本视图是机械图样中最基本的图形，它是将物体放在三投影面体系中，分别向3个投影面作投射所得到的图形，即主视图、俯视图、左视图，如图8-2所示。
图8-2 三视图形成原理示意图基本视图的投影原则当机件的结构十分复杂时，使用三视图来表达机件就十分困难。
国标规定，在原有的三个投影面上增加3个投影面，使得整体6个投影面形成一个正六面体，它们分别是：右视图、主视图、左视图、后视图、仰视图和俯视图，各视图展开后都要遵循长对正、高平齐、宽相等的投影原则。
主视图：由前向后投影的是主视图。
俯视图：由上下投影的是俯视图。
左视图：由左向右投影的是左视图。
右视图：由右向左投影的是右视图。
-206-仰视图：由下向上投影的是仰视图。
后视图：由后向前投影的是后视图。
主视图的选择主视图是表达零件形状最重要的视图，其选择是否合理将直接影响其他视图的选择和看图是否方便，甚至影响到画图时图幅的合理利用。
一般来说，零件主视图的选择应满足【合理位置】和【形状特征】两个基本原则。
所谓【合理位置】通常是指零件的加工位置和工作位置；【形状特征】原则就是将最能反映零件形状特征的方向作为主视图的投影方向，即主视图要较多地反映零件各部分的形状及它们之间的相对位置，以满足清晰表达零件的要求。
其他视图的选择一般来讲，仅用一个主视图是不能完整反映零件的结构形状的，必须选择其他视图，包括剖视图、断面图和局部放大图等。
机械制图-图样的基本表达方法
移出断面图
移出断面图的其他画法
图5.25
常用结构移出断面图的画法主要有三类：
两个相交的剖切平面的画法，中间一般应断开，如图5.25（d）所示。
重合断面图
重合断面图的概念 图5.26 重合断面图———画在视图轮廓线以内的断面图 重合断面图的轮廓线用细实线表示，剖切区域需画剖面符号，如图5.26所示。
物体向基本投影面投射所得到的视图，称为基本视图。
视图

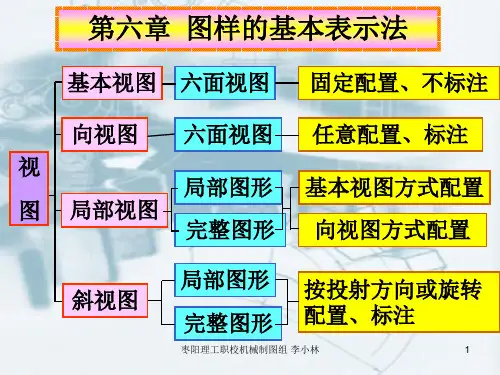

基本视图 国家标准规定常用的视图有基本视图、向视图、局部视图和斜视图四种。
视图 基本视图 实际画图时，无须将六个视图都画出来，要根据机件的结构特点，选用合适数量的视图，一般优先选用主视图、俯视图和左视图。
向视图
向视图是一种可以自由配置的视图，在其上方用大写拉丁字母标出视图名称，比如“A”，并用同一个字母在相应视图附近指出投影方向。
试总结基本视图和剖视图各有何优点？什么情况下使用基本视图表达机件更有优势？ 试总结绘制剖视图时选择剖切平面位置的要点，并说明这样选择的理由。
断面图的概念 断面图 假想用剖切平面将机件的某处切断，仅画出剖切面与机件接触部分的图形，称为断面图，简称断面，如图5.23所示。 图5.23
断面图
图5.24
当图形中的主要轮廓与水平线成45°时，可把剖面符号画成与水平面成30°或者60°的平行线，其倾斜方向仍与其他视图的剖面符号一致。
剖视图的形成、画法及标注
四、剖视图标注的要素
剖切符号：用断开线（短粗实线）表示剖切平面的位置以及转折位置，用箭头表示投影的方向，在剖切符号旁边注出字母，一般用字母表示，比如A； 剖视名称：表示视图的名称，比如“A－A”，必须使剖切符号字母与视图名称相同。
剖视图的形成、画法及标注
机械制图-零件常用的表达方法全篇
画成视图，一半画成剖视图，该视图称为半剖视图。
常用于内外结构都需要表达的零件。 标注
02:16:15
28
§8.2.3 剖视图的种类
3. 用剖切平面局部剖开零件所得到的视图称为局部剖视 图。用波浪线表示剖视和视图部分的分界。
常见错误示例
02:16:15
29
3. 几个相交的剖切面，采用多个相交的剖切面剖开零件而
得的剖视图，须保证剖切平面的交线垂直基本投影面。
旋转剖
为什么没有剖面线？
注意：如剖切平面按照肋板的纵向剖开,则在肋板的纵向部分不 画剖面线，只是用粗实线画出其对应的边界。
02:16:15
22
§8.2.2 剖切面的种类
两个以上组合的剖切面剖开零件的方法习惯上称为复合剖。
14.与投影面倾斜角度小于或 等于30⁰的圆或圆弧，其椭圆 投影可以用圆或圆弧代替。
02:16:15
45
§8.5 .1 图样的简化画法 15.在剖视图的剖面区域可在作一次局部剖视，两个剖面区域的剖 面线应同方向、同间隔，但要相互错开，并用引出线标注其名称。
剖中剖画法
02:16:15
46
§8.5.2 尺寸简化标注
旋转配置应加注旋转符号，且表示斜视图
名称的字母应靠近旋转符号的箭头。
当局部视图按投影关系配置， 且中间没有其他图形隔开时， 可省略标注。
02:16:15
允许将旋转角度标注 在表示斜视图名称的 字母之后。
11
§8.2.1 剖视图的概念
视图中出现太多的虚线，不便于看图、视图及标注尺寸。
02:16:15
02:16:15
43
§8.5 .1 图样的简化画法
机械图样的基本表示方法课件
俯视图仍按完整画出
A
A
（3）剖切后的可见轮廓线必须画出； （4）剖视图中不可见轮廓线一般不画，必要时才画成虚线；
可见轮廓线 必须画出
可见轮廓线 必须画出
剖切面后面的不可见 轮廓线需要画成虚线
例：补画左视图，将主视图、左视图作全剖视图
主视图 投影方向
例：将主视图、左视图作全剖视图
A-A B-B
1、断面的种类
（1）移出断面
A
A—A
A
注意：移出断面的轮廓线用粗实线绘制，断面图尽量配置在剖切位置 线或其延长线上。
（2）重合断面
轮廓线用细 实线画出
注意：重合断面的轮廓线用细实线绘制， 与视图中轮廓线重叠时，视图中轮廓线不 能间断，要完整画出。
5.4 机件表达方法举例
圆筒
圆凸台
支撑板 底板
4、结构完整，外形轮廓线 自行封闭省画波浪线。
A
波浪 线
A
A
A
A
A
A
波浪线画法：
1、徒手绘制波浪线，波浪线为细线； 2、外形轮廓线自行封闭时，省画波浪线； 3、波浪线不能超出轮廓外 。
三、斜视图
－将机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图
V
倾斜部分的投影 不反映实形
A A
注意：
肋板
A
A
A-A
A
A
A-A
C C
A A
剖切时外形轮廓线保持结构完整剖切时内形轮廓线保持结构完整剖切时内外形轮廓线兼顾aa斜剖视图最好投影关系配置可以平移可以旋转摆正aaaa三剖切面和剖切方法剖切后假想将倾斜部分旋转至水平位置后再投影不反映倾斜臂的实长肋板沿厚度方向剖切不画剖面符号垂直方向剖切要画剖面线小孔按原位置投影aa旋转剖必须标注小孔按原位置投影几个平行的剖切平面阶梯剖三个正平面组合剖切
