磷酸盐加药装置功能特性说明
磷酸盐加药装置说明书
磷酸盐加药装置说明书山水环保机械制造有限公司产品名称：磷酸盐加药加药装置磷酸盐加药装置通过不同的工艺设计，精确配置各类固体和液体的化学药品的溶液，再用计量泵准确投加，以达到各种设计要求。
如除垢、除氧、混凝、加酸、加碱等。
加药过程可手动操作，也可通过PC机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表、使加药装置成为机电一体化产品、实现自动控制。
磷酸盐加药装置是以计量泵为主要投加设备、将溶药箱、搅拌器、液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上，形成一个模块，即所谓的撬装式组合式单元。
磷酸盐加药装置，采用的是机电一体化结构形式，从安装上可分为固定式和移动式(推车式)，每种形式的加药装置均配有搅拌系统、加药系统和自动控制系统。
几个固定式撬装可组合成一个整体，加上变频控制系统，可实现就地控制、远程自动控制、手动和自动相互转换加药。
具有结构紧凑，体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。
磷酸盐加药装置组成结构磷酸盐加药装置主要由溶液箱、计量泵、安全阀、液位计、针型阀、球阀、搅拌器、Y型过滤器、底盘等部件组成。
投用时将固体磷酸盐加入溶液箱内，然后按比例注入除盐水或凝结水开动搅拌器搅拌帮助溶解，成品磷酸盐溶液由计量泵注入锅炉汽包内。
加药的运行工况均根据炉水的硬度来确定加药方式。
操作方式分为手动控别方式，也可依据上位系统输出的控制信号，进行自动控制，实现自动加药。
磷酸盐加药装置注意事项选材，过流部分必须选用304不锈钢，液液箱材质也选用304不锈钢，加药泵一定要选用定型产品，安全阀选用调节范围的，严把选材质量关，才能保证磷酸盐加药装置安全运行。
磷酸盐加药装置安装须知1、安装设备前，首先应熟悉设备结构和提供的图纸，要按图纸要求核实好基础、设备管口方位及各附件的对接位置。
2、先打开包装箱，把设备移出箱体，再进行现场就位安装;没有包装的设备，可直接就位进行安装。
加药装置介绍
（一）美国帕斯菲达omni系列机械隔 膜计量泵
• 性能特点 • 运行高效：无噪音运行，标准风冷式电机设计。 • 泵头材质：DC2、DC3、DC4标配PVDF,同时316不锈钢可选。DC5、DC6标配PP 同时316不锈钢可选。 DC7标配PP。 • 无需润滑油：DC2-DC6只需润滑脂，使用一年内无需更换。 • 检查阀设计：DC7是非常便于检修的设计阀设计，在进行检修时无需拆除进 出口管线即可将球阀，阀座取出。 • 结构紧凑、外形轻巧：节约空间，便于移动 • 可添加控制器：需要自动控制时可添加MPC控制器（详细信息可与销售代表 联系） • 设计简约：易于安装和操作 • 调节比：选择MPC控制器的情况下可达1000:1
三、加药设备的组成
• （三）附属管路/阀门系统 • 该部分包括加药系统的所有管路和阀门。除了溶解池， 溶液池管路上的进水阀、进药阀外，还包括计量泵管 路上的过滤器、安全阀、背压阀、脉动阻尼器等部件。
三、加药设备的组成
（四）电气仪表控制系统 主要由配药输药的自动控制 系统，计量泵电机的电气保 护，变频调速系统等组成。 用来实现投药的自动化。
加 药 装 置
一、加药装置工作原理
• PAM / PAC加药装置根据所需药剂浓度，在 溶解箱内配制，经搅拌器搅拌均匀后投入溶 液箱、用计量泵(加药泵)向投药点或指定的 系统中输送所配制的溶液。
二、加药装置优点
• 成套加药装置具有结构紧凑、安全简单、 操作使用简便、性能稳定，能耗低等特点。 该装置还可根据用户不同工艺流程的要求， 进行有针对性的设计、配置必要的部件， 实现功能适合(如自动远程控制)、经济实 用。
（三）液位计
• 超声波液位计是由微处理器控制 的数字物位仪表。在测量中脉冲 超声波由传感器（换能器）发出， 声波经物体表面反射后被同一传 感器接收，转换成电信号。并由 声波的发射和接收之间的时间来 计算传感器到被测物体的距离。 由于采用非接触的测量，被测介 质几乎不受限制，可广泛用于各 种液体和固体物料高度的测量。

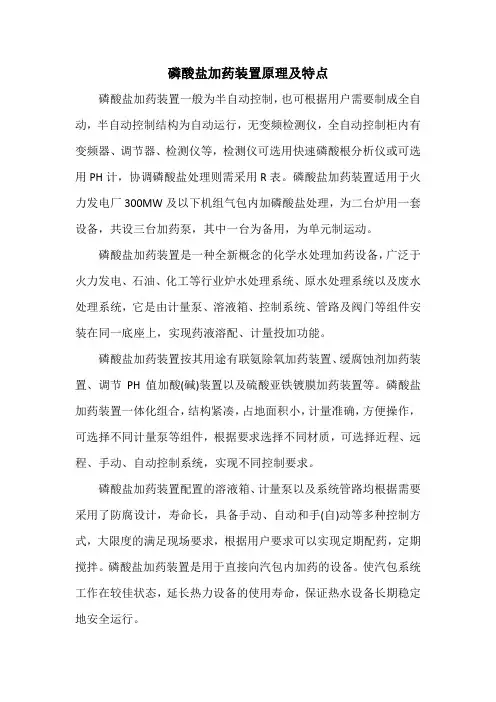

磷酸盐加药装置原理及特点
磷酸盐加药装置原理及特点磷酸盐加药装置一般为半自动控制，也可根据用户需要制成全自动，半自动控制结构为自动运行，无变频检测仪，全自动控制柜内有变频器、调节器、检测仪等，检测仪可选用快速磷酸根分析仪或可选用PH计，协调磷酸盐处理则需采用R表。
磷酸盐加药装置适用于火力发电厂300MW及以下机组气包内加磷酸盐处理，为二台炉用一套设备，共设三台加药泵，其中一台为备用，为单元制运动。
磷酸盐加药装置是一种全新概念的化学水处理加药设备，广泛于火力发电、石油、化工等行业炉水处理系统、原水处理系统以及废水处理系统，它是由计量泵、溶液箱、控制系统、管路及阀门等组件安装在同一底座上，实现药液溶配、计量投加功能。
磷酸盐加药装置按其用途有联氨除氧加药装置、缓腐蚀剂加药装置、调节PH值加酸(碱)装置以及硫酸亚铁镀膜加药装置等。
磷酸盐加药装置一体化组合，结构紧凑，占地面积小，计量准确，方便操作，可选择不同计量泵等组件，根据要求选择不同材质，可选择近程、远程、手动、自动控制系统，实现不同控制要求。
磷酸盐加药装置配置的溶液箱、计量泵以及系统管路均根据需要采用了防腐设计，寿命长，具备手动、自动和手(自)动等多种控制方式，大限度的满足现场要求，根据用户要求可以实现定期配药，定期搅拌。
磷酸盐加药装置是用于直接向汽包内加药的设备。
使汽包系统工作在较佳状态，延长热力设备的使用寿命，保证热水设备长期稳定地安全运行。
磷酸盐加药装置主要用于高压系统对各种腐蚀性强，或是易燃易爆的粉状的药剂的溶解、稀释及投加，常作为给排水，化工，石油，电厂，纺织及医不行业等工程的系统设备。
尤其是油田回灌水中示踪剂，合剂及杀菌剂的注入，磷酸盐加药装置由溶液桶，搅拌机，液位计，进水管，出液管，溢流管和排污管，计量泵，进出泵管道，脉冲阻尼器，Y型过滤器，压力表，阀门等组成。
磷酸盐加药装置条件图
c （ d）
c
Ø6
50
（d）
b
b 2000
6 5 4 3 2 1
球阀 过滤器 止回阀 安全阀 脉冲阻尼器 球阀
5 3 3 1 1 6
序号
代号
名称
数量
材料
单件 总计 重量
备注
标记 处 数 设 计
3000
审 核 工 艺
分 区 更改文件号 签 名 年、月、日 2008 标准化 阶 段 标 记
JY32-65-1.0型
重 量 比 例 1:10 共 张 第 张
磷酸 盐加药装置
批 准
公称尺寸 连 接 尺 寸 、标 准 20 DN20 PN1.0MPa HG20595-97 20 200 20 DN20 PN1.0MPa HG20595-97 DN20 PN1.0MPa HG20595-97
接 面型式 凸面 凸面 凸面
名 称 或 用 途 进 水口 排气口 磷酸盐进口 放净口
a
a
185 30 0
技 术 要 求 1. 本设备按 JB2932-86《水处理设备制造技术条件》制造、试验 和验收。 2.设备采用埋弧自动焊和手工电弧焊 ,自动焊 :Q235-A 焊丝牌号
a b c c a b b a c
为 H08MnA,焊剂牌号为 HJ431,手工焊:Q235-A焊条牌号为 J422, 1Cr18Ni9Ti 焊条牌号为 A132 。 Q235-A与 1Cr18Ni9Ti之间焊接采 用焊条牌号为 A302。 3.未注焊缝焊角高度 k均为焊件中薄壁的厚度。 4.设备 完工 后作运行 试验。 其 试验为 60 分 钟, 不渗漏，机械系统， 电气系统运行正常 为合格 。 8. 设备包 装 运输 按 JB2536-80 《压力容器油漆 、 包装、 运 输 》执行 。

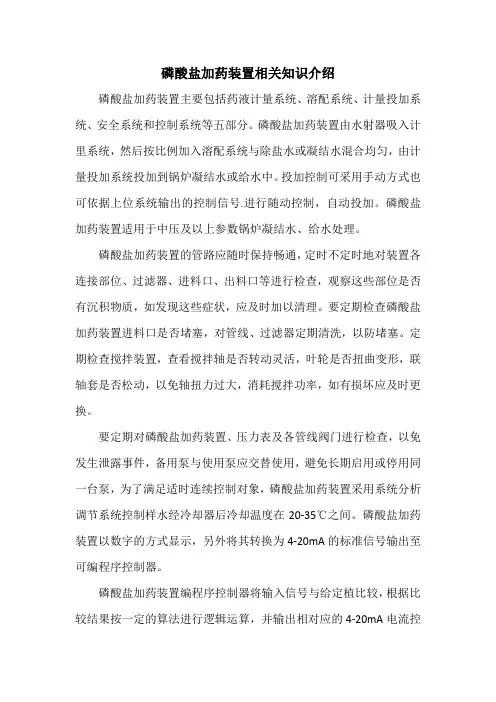

磷酸盐加药装置相关知识介绍
磷酸盐加药装置相关知识介绍磷酸盐加药装置主要包括药液计量系统、溶配系统、计量投加系统、安全系统和控制系统等五部分。
磷酸盐加药装置由水射器吸入计里系统，然后按比例加入溶配系统与除盐水或凝结水混合均匀，由计量投加系统投加到锅炉凝结水或给水中。
投加控制可采用手动方式也可依据上位系统输出的控制信号.进行随动控制，自动投加。
磷酸盐加药装置适用于中压及以上参数锅炉凝结水、给水处理。
磷酸盐加药装置的管路应随时保持畅通，定时不定时地对装置各连接部位、过滤器、进料口、出料口等进行检查，观察这些部位是否有沉积物质，如发现这些症状，应及时加以清理。
要定期检查磷酸盐加药装置进料口是否堵塞，对管线、过滤器定期清洗，以防堵塞。
定期检查搅拌装置，查看搅拌轴是否转动灵活，叶轮是否扭曲变形，联轴套是否松动，以免轴扭力过大，消耗搅拌功率，如有损坏应及时更换。
要定期对磷酸盐加药装置、压力表及各管线阀门进行检查，以免发生泄露事件，备用泵与使用泵应交替使用，避免长期启用或停用同一台泵，为了满足适时连续控制对象，磷酸盐加药装置采用系统分析调节系统控制样水经冷却器后冷却温度在20-35℃之间。
磷酸盐加药装置以数字的方式显示，另外将其转换为4-20mA的标准信号输出至可编程序控制器。
磷酸盐加药装置编程序控制器将输入信号与给定植比较，根据比较结果按一定的算法进行逻辑运算，并输出相对应的4-20mA电流控制变频控制器改变加药泵电机的转速，加药泵电机的转速的改变达到控制加药量的要求，从而使被控制对象的数值运行在最佳状态。
当磷酸盐加药装置液位为低液位时，有低液位接点信号送至PLC，PLC将不启动加药泵。
磷酸盐加药装置用于锅炉给水锅炉给水PH值值的自动调节，使锅炉给水PH值保持在一定范围内而运行在最佳状态，从而防止因给水的PH值值的失调造成锅炉等热力设备的酸碱腐蚀，使热系统工作在最佳状态，延长热力设备的使用寿命，保证热力的设备长期稳定地安全运行。
磷酸盐加药装置主控制器为PLC可编程序控制器，具有灵活设定、运行稳定的特点，用户可根据运行要求选择是否采用变频控制器控制的加药泵。
(完整版)加药装置使用说明书
冷水江博虹钢铁有限公司磷酸盐加药装置使用说明书苏州工业园区华电热工控制设备有限公司使用说明一、概述在火力发电厂的化学水处理系统中，为了提高补给水的PH值和防止水系统的金属腐蚀，所以要进行加氨，加联氨，加磷酸盐来处理。
本公司生产的JYZ -LSY型加药装置，有原水处理加药装置，锅炉给水和炉内加药装置，废水和灰水加药装置三大类，加药的方式是根据各电厂对加药自动化程度的要求，可采用就地手动和就地自动方式或计算机自动加药方式等，使水质达到标准，以保证电厂安全，经济地运行。
二、设备和系统介绍：（一）设计范围：磷酸盐加药装置各一套。
（1）管道阀门：均采用不锈钢材质，（2）溶液箱：1立方米不锈钢药箱。
加药装置为二箱三泵方式。
（3）计量泵：采用大潮泵业生产的液压隔膜计量泵。
（详见说明书）（4）全部设备安装在钢制框架上，使安装容易，维修方便。
（5）电气控制：配有独立的电气控制柜，柜面上具有：计量泵电机手动的转换开关，手动时计量泵电机，操作按钮，报警灯等。
（6）计量泵泵电机运行方式：手动按钮—继电器—泵电机（7）磷酸盐加药装置为手动操作控制电机、控制加药量。
三、内部电路详见各电气原理图，各电气接线图。
四、操作规程：（一）、启动前的准备：（各种加药装置基本相同，要特别注意的是磷酸盐加药处高压范围应严格按安全规程执行）注意：计量泵与搅拌电机转向是否为顺时针（电机外壳以注明转向标志）方向。
1．人工加水：加除盐水至溶液箱规定位置2．人工配药：将各种药物加入箱内，并达到规定的浓度（可以人工测定）。
3．机泵各部分的检查（1）机油是否达到标准线（出厂前泵体内是无机油的）（2）检查有关的低压阀门是否按要求开启或关闭,避免开空泵，（3）检查有关的高压阀门是否按要求开启或关闭,避免开闷泵。
（4）如果发现有液待反冲入油箱内，则泵的隔膜已破裂，须立即更换。
（5）每隔半年须更换一次机油（46号抗磨液压油，禁止使用不干净的油）。
（6）Y型过滤器每三个月清洗一次，清洗后在低压管道内即有空气进入，此时应开泵放气（应用手动方式开泵，放气时应将放气螺丝微微松出少许，只要有水出即可），要等到从放气孔中间歇地喷射出水流，说明压力已进入高压区。
磷酸盐加药装置技术要求
1) 总体技术描述
1 磷盐加药装置为成套撬装设备，包括：溶液箱、计量泵、过滤器、压力
表、脉冲缓冲器、安全阀、逆止阀、阀门、管道、管道支架、平台、扶
梯、就地控制盘等并组装在一个底盘上。
2 溶液箱的容积满足系统 5d 的药品用量。
3 管道采用化工级 UPVC 管，阀门为 UPVC 阀。
编写：石家庄博特环保左工 18032770768
机械隔膜
30 驱动端型式：
31 润滑方式：
油浴
32 泵
材 头：
质 PVC
常
11
最 小
10L/h
33 泵头端盖：
泵性能
34 阀 体：
12 额定流量：
15L/h
35 阀 座：
13 出口压力：
0.69MPa
36 阀 球：
14 最高设计温度：
40℃
37 隔 膜：
15 计量精度：
±2%
38 密 封 圈：
16 流量调节范围： 0～100%
15L/h 12.5L/h
型 号 欧美进口品牌
数 量 2 台，1 用 1 备
连接形式
22 管口 规 格
压力等级
23 入口 DN15
1.0MPa
24 出口 DN15
1.0MPa
25 入口位置：
垂直进
26 出口位置：
垂直出
27 连接 入 口 28 形式 出 口
NPT 内螺纹 NPT 内螺纹
29 液力端型式：
39 连 接：
17 冲程速率：
电
18
输入/输出信 号：
4～20mA
40 电 源：
19 调节方式：
手动/自动 41 功 率：
磷酸盐加药装置安装调试及运行
磷酸盐加药装置安装调试及运行潍坊山水环保机械制造有限公司一、概述在化学水处理系统中，为了提高补给水的PH值和防止水系统的金属腐蚀，所以要进行加氨，加联氨，加磷酸盐来处理。
加药装置有原水处理加药装置，锅炉给水和炉内加药装置，废水和灰水加药装置三大类，加药的方式是根据各电厂对加药自动化程度的要求，可采用就地手动和就地自动方式或计算机自动加药方式等，使水质达到标准，以保证电厂安全，经济地运行。
二、设备和系统介绍：设计范围：磷酸盐加药装置各一套。
管道阀门：均采用不锈钢材质，溶液箱：1立方米不锈钢药箱。
加药装置为二箱三泵方式。
计量泵：采用大潮泵业生产的液压隔膜计量泵。
（详见说明书）（4）全部设备安装在钢制框架上，使安装容易，维修方便。
（5）电气控制：配有独立的电气控制柜，柜面上具有：计量泵电机手动的转换开关，手动时计量泵电机，操作按钮，报警灯等。
（6）计量泵泵电机运行方式：手动按钮—继电器—泵电机（7）磷酸盐加药装置为手动操作控制电机、控制加药量。
三、内部电路详见各电气原理图，各电气接线图。
四、操作规程：（一）、启动前的准备：（各种加药装置基本相同，要特别注意的是磷酸盐加药处高压范围应严格按安全规程执行）注意：计量泵与搅拌电机转向是否为顺时针（电机外壳以注明转向标志）方向。
人工加水：加除盐水至溶液箱规定位置人工配药：将各种药物加入箱内，并达到规定的浓度（可以人工测定）。
机泵各部分的检查机油是否达到标准线（出厂前泵体内是无机油的）检查有关的低压阀门是否按要求开启或关闭，避免开空泵，检查有关的高压阀门是否按要求开启或关闭，避免开闷泵。
如果发现有液待反冲入油箱内，则泵的隔膜已破裂，须立即更换。
每隔半年须更换一次机油（46号抗磨液压油，禁止使用不干净的油）。
Y型过滤器每三个月清洗一次，清洗后在低压管道内即有空气进入，此时应开泵放气（应用手动方式开泵，放气时应将放气螺丝微微松出少许，只要有水出即可），要等到从放气孔中间歇地喷射出水流，说明压力已进入高压区。
(完整版)加药装置使用说明书
冷水江博虹钢铁有限公司磷酸盐加药装置使用说明书苏州工业园区华电热工控制设备有限公司使用说明一、概述在火力发电厂的化学水处理系统中，为了提高补给水的PH值和防止水系统的金属腐蚀，所以要进行加氨，加联氨，加磷酸盐来处理。
本公司生产的JYZ -LSY型加药装置，有原水处理加药装置，锅炉给水和炉内加药装置，废水和灰水加药装置三大类，加药的方式是根据各电厂对加药自动化程度的要求，可采用就地手动和就地自动方式或计算机自动加药方式等，使水质达到标准，以保证电厂安全，经济地运行。
二、设备和系统介绍：（一）设计范围：磷酸盐加药装置各一套。
（1）管道阀门：均采用不锈钢材质，（2）溶液箱：1立方米不锈钢药箱。
加药装置为二箱三泵方式。
（3）计量泵：采用大潮泵业生产的液压隔膜计量泵。
（详见说明书）（4）全部设备安装在钢制框架上，使安装容易，维修方便。
（5）电气控制：配有独立的电气控制柜，柜面上具有：计量泵电机手动的转换开关，手动时计量泵电机，操作按钮，报警灯等。
（6）计量泵泵电机运行方式：手动按钮—继电器—泵电机（7）磷酸盐加药装置为手动操作控制电机、控制加药量。
三、内部电路详见各电气原理图，各电气接线图。
四、操作规程：（一）、启动前的准备：（各种加药装置基本相同，要特别注意的是磷酸盐加药处高压范围应严格按安全规程执行）注意：计量泵与搅拌电机转向是否为顺时针（电机外壳以注明转向标志）方向。
1．人工加水：加除盐水至溶液箱规定位置2．人工配药：将各种药物加入箱内，并达到规定的浓度（可以人工测定）。
3．机泵各部分的检查（1）机油是否达到标准线（出厂前泵体内是无机油的）（2）检查有关的低压阀门是否按要求开启或关闭,避免开空泵，（3）检查有关的高压阀门是否按要求开启或关闭,避免开闷泵。
（4）如果发现有液待反冲入油箱内，则泵的隔膜已破裂，须立即更换。
（5）每隔半年须更换一次机油（46号抗磨液压油，禁止使用不干净的油）。
（6）Y型过滤器每三个月清洗一次，清洗后在低压管道内即有空气进入，此时应开泵放气（应用手动方式开泵，放气时应将放气螺丝微微松出少许，只要有水出即可），要等到从放气孔中间歇地喷射出水流，说明压力已进入高压区。
如何正确操作磷酸盐全自动加药装置？
如何正确操作磷酸盐全自动加药装置？磷酸盐在水处理过程中常用作缓冲剂、螯合剂等。
而磷酸盐的添加量往往不能直接由人工掌控，需要使用磷酸盐全自动加药装置。
正确的操作磷酸盐全自动加药装置，可以保证水处理的稳定性，削减后续处理的成本。
以下是如何正确操作磷酸盐全自动加药装置的方法。
1. 磷酸盐全自动加药装置的概念和结构磷酸盐全自动加药装置是一种以水泵为动力、计量器为掌控元件，依据水流量、压力或水质要求实现对磷酸盐等药剂的定量、稳定、连续加药的装置。
它由计量泵、进口过滤器、加药回流管、手动排气阀、泵进口相接球阀、电动阀、现场掌控器等构成。
2. 磷酸盐全自动加药装置的工作原理磷酸盐全自动加药装置依据水处理工艺流程要求，将药剂通过计量泵自动分装进水处理设备中。
药剂通过计量泵定量输出流出，在加药管路依次通过进口过滤器、药剂回油管路、手动排气阀、加药泵阀、电动阀、进口相接球阀，最后进入水处理设备。
3. 磷酸盐全自动加药装置的操作流程步骤1: 安装磷酸盐全自动加药装置磷酸盐全自动加药装置需要放置在一个稳定的基础上，在安装前需要做好相关的接口准备，比如连接管道和电源线。
还要注意泵的进出口和流向方向，以免安装后显现工作不正常的情况。
步骤2: 设置定量加药量在操作磷酸盐全自动加药装置时，需要依照需要添加的药剂量进行操作。
使用计量泵的掌控器设置每小时加药量或每天加药量，确保加药量精准无误。
步骤3: 开始加药首先要将磷酸盐等药剂放入加药桶内，并将加药桶和加药装置之间的接头连接好，接着打开加药泵以及电动阀，让药剂通过计量泵进行定量加药。
步骤4: 检查药剂是否充分在加药过程中，需要定期检查磷酸盐等药剂的充分性，假如发觉药剂已经用完或即将用完，适时补充或更换。
步骤5: 检查加药效果在加药后，需要对水质进行检测，确保加药的效果达到预期。
4. 注意事项在操作磷酸盐全自动加药装置时，需要注意以下事项。
1.定期对磷酸盐全自动加药装置进行维护和保养，确保装置的正常使用。
锅炉磷酸盐加药作用
锅炉磷酸盐加药作用一、引言锅炉是工业生产中常见的设备之一，其作用是将水加热成蒸汽，以驱动机械设备或进行工艺生产。
然而，在锅炉运行过程中，由于水质的不同和长期使用的影响，会导致水垢和腐蚀等问题。
为了解决这些问题，需要采取措施进行水处理。
其中，加药是一种有效的方法之一。
本文将详细介绍锅炉磷酸盐加药的作用。
二、锅炉水处理在锅炉运行过程中，由于水质的不同和长期使用的影响，会导致水垢和腐蚀等问题。
这些问题不仅会降低锅炉效率，还会对设备造成损害。
因此，在锅炉运行前需要对水进行处理。
1. 锅炉水处理的目标（1）防止结垢：在高温下，水中溶解的无机盐物质会沉积在金属表面上形成结垢，从而影响传热效率。
（2）防止腐蚀：在高温高压下，金属表面容易发生电化学反应，导致（3）防止氧化：水中的氧气容易与金属发生反应，导致氧化。
2. 锅炉水处理方法（1）物理方法：如过滤、软化、反渗透等。
（2）化学方法：如加药、中和、还原等。
其中，加药是一种常见的方法。
下面将详细介绍锅炉磷酸盐加药的作用。
三、锅炉磷酸盐加药作用1. 磷酸盐的种类及作用磷酸盐是一种常见的水处理剂。
根据其分子结构可分为无机磷酸盐和有机磷酸盐两类。
无机磷酸盐包括正硫酸铵、三聚磷酸钠等；有机磷酸盐包括缩合脲甲基二膦酸（HEDP）、乙二胺四乙醇五羧酸（DTPA）等。
这些物质在锅炉水处理中起到以下作用：（1）抑制结垢：通过与水中的钙离子和镁离子形成不溶性沉淀，防止（2）防止腐蚀：磷酸盐可以与金属表面形成稳定的保护膜，防止腐蚀。
（3）分散水垢：通过与水中的水垢物质形成络合物，使其分散在水中，减少结垢。
2. 磷酸盐加药的作用锅炉磷酸盐加药是一种常见的水处理方法。
其作用包括：（1）抑制结垢：磷酸盐可以与水中的钙离子和镁离子形成不溶性沉淀，防止结垢。
（2）防止腐蚀：磷酸盐可以与金属表面形成稳定的保护膜，防止腐蚀。
（3）分散水垢：通过与水中的水垢物质形成络合物，使其分散在水中，减少结垢。
全自动磷酸盐加药装置原理
全自动磷酸盐加药装置原理
全自动磷酸盐加药装置的原理是基于化学反应原理和自动控制技术，通过合理
的计量和混合方式，将磷酸盐溶液加入水体中，实现水体中磷酸盐含量的控制和调节。
首先，全自动磷酸盐加药装置使用传感器或化学试剂对水体中磷酸盐浓度进行
监测。
常见的监测方法包括离子选择电极、紫外分光光度计等。
通过这些监测设备，可以实时获取水体中磷酸盐的含量信息。
然后，根据监测到的磷酸盐含量，全自动磷酸盐加药装置会根据预设的控制策
略和参数，启动药剂供给系统。
药剂供给系统通常包括药剂槽、药剂泵和管路等。
药剂槽中存放着预先配置好的磷酸盐溶液。
当监测到水体中磷酸盐含量低于设定值时，装置会启动药剂泵，将磷酸盐溶液
从药剂槽中抽取出来，并经过管路输送至水体中。
在输送的过程中，药剂泵可以根据所需的药剂流量进行调节，以确保适量的药剂添加到水体中。
全自动磷酸盐加药装置还可以配备控制器和自动控制系统。
通过控制器，可以
设定磷酸盐的目标浓度，并根据监测到的实际浓度进行反馈调节。
自动控制系统可以根据预设的控制策略，自动启停药剂泵，实现对磷酸盐含量的精确控制。
综上所述，全自动磷酸盐加药装置的原理是通过监测水体中的磷酸盐含量，并
根据预设的参数和控制策略，自动控制药剂的供给，以实现对水体中磷酸盐含量的调节和控制。
这一装置的使用可以有效降低磷酸盐对水体的污染，保护水环境的健康。
污水处理设备配套设施自动加药装置介绍
污水处理设备配套设施自动加药装置介绍产品用途全自动加药装置是一种具有投药、搅拌、液体输送、自动掌控于一体的成套设备，它被广泛应用于自来水净化，生活污水处理，工业污水处理，电厂的原水、锅炉给水、油田地面集输脱水处理系统，石油化工各种加药系统和废水处理系统。
如投加混凝剂、磷酸盐、氨液、石灰水、缓蚀剂、阻垢剂、杀菌灭藻剂等。
工作结构原理加药装置紧要由溶液箱、储液箱、搅拌器、计量泵、液位计、电控柜、管路、阀门、脉动阻尼器、压力表、Y型过滤器，设备平台及扶梯等构成。
加药装置依据所需药剂浓度，在溶液箱内配置，经搅拌器搅拌均匀后投入储液箱，用计量泵向投药点或系统中输送所配制的溶液。
加药装置还可依据用户不同工艺流程的要求，进行有针对性的设计、配置必需的部件，实现自动远程掌控等功能。
加药系统紧要特点a集约化设计、占地面积小、结构简单、性能稳定；b计量精准明确、调整方便、经济性好，便于安装维护；c泵为吸入式安装，不易堵塞，运行时间长、操作费低；d耐腐蚀性能优、使用寿命长。
e溶液箱材质：PE、304不锈钢f搅拌器材质；304不锈钢；g计量泵过流部分材质：PP、PVC、PVDE、SS316；加药装置的使用用户依照投加料溶液的比例来配置药剂，通过计量泵来精准明确投加1、连接加药装置，然后检查每个法兰接口，加以固紧，以免流体泄漏。
2、加注润滑油。
搅拌机的减速箱加注机油至油窗。
计量泵机箱加注机油至油窗（电磁隔膜计量泵除外）。
3、连接电源（1）、打开电控柜，将符合计量泵和电动机要求的三相四线制电源线接入对应的接线端子，并接好地线。
（2）、通过掌控操作开关瞬时启动计量泵，察看计量泵电动机转向，从电机上方看为顺时针，若转向正确，固定好接线盒。
若转向不正确，调整相序后再固定好接线盒。
（3）、通过掌控操作开关瞬时启动搅拌机，察看电动机转向，从电机上方看为顺时针，若转向正确，固定好接线盒。
若转向不正确，调整相序后再固定好接线盒。
4、关闭排污阀。
磷酸盐加药说明书
磷酸盐加药装置使用说明书连云港市华银电力辅机有限公司一、磷酸盐加药装置之汽包内加磷酸盐作用向汽包内炉水中加入磷酸三钠并维持一定的磷酸根含量，使随给水进入炉内易结成锅垢盐类与之形成碱式磷酸盐和蛇纹石松软水渣，该水渣在锅炉水循环中沉积在下联箱中，随锅炉排污排出，从而起到防止锅炉产生水垢的作用。
二、磷酸盐加药装置—配置磷酸盐溶液所需磷酸盐加药量的估算固体重量= 体积×配制浓度（%）×1000 / 纯度（%）三、磷酸盐加药装置之配置磷酸盐溶液1、打开除盐水进水门向溶液箱内注水，待溶液箱中除盐水近满时关闭进水门停止注水。
2、按搅拌电机的启动按钮启动搅拌电机。
3、打开加药孔盖将需加入磷酸盐逐次倒入溶药网篮内。
4、待网篮内磷酸盐溶解后按搅拌电机的停止按钮使搅拌电机停止搅拌。
5、关闭加药孔盖。
四、磷酸盐加药装置之加药泵启动1、打开溶液箱出药一次门。
2、打开甲、乙加药泵进药一次门。
3、初次启动：a打开甲、乙加药泵排气门依次启动甲、乙加药泵，待排气门出液后停止甲、乙加药泵，关闭甲、乙加药泵排气门。
b锅炉上水后打开锅炉加药一次门，轻松压力表接头，微开压力表的控制阀门进行加药管路排气，待压力表接头处有水渗出后关闭压力表的控制阀门；上紧压力表接头后打开压力表的控制阀门。
4、打开甲或乙加药泵出药门。
5、按启动按钮甲或乙加药泵。
五、磷酸盐加药装置之加药泵电器系统图控制面板AB C N GQS1 QS2 QS3FR1 FR2 FR3 KM1 SB11 KM2 SB21 KM3 SB31SB12 SB22 SB32KM1 KM2 KM3甲泵电机 乙泵电机 搅拌电机工 作 指 示 灯甲泵 乙泵 搅拌启 动 按 钮停 止 按 钮FR1 M KM1FR1 M KM1FR1 MKM1出线端子排A B C N A1 B1 C1 A2 B2 C2 A3 B31 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20A B C N A1 B1 C1 A2 B2 C2 A3 B3 C3 G G G G供电电源甲泵电机乙泵电机搅拌电机。
操作手册(磷酸盐加药装置)
文件序列号：11- 075 30磷酸盐加药装置操作手册江苏德普环保设备有限公司技术文件！该系统设备任何时候都不能由未经培训或无经验的人员操作。
除非仔细阅读并完全理解本手册内容及经过相关培训，否则不能操作该系统。
对于不符合本手册要求的操作或人员的失误所造成的损失，我公司不承担任何责任。
序言感谢您使用江苏德普环保设备有限公司的钢厂废水处理系统设备，为保证您正确使用本系统，请仔细阅读本系统的操作说明。
注意：本手册所记载的内容和事项，也会因情况而异，有可能导致严重后果，请用户务必遵守。
另外，请妥善保管，以便需要时取出阅读。
务必将本手册交给最终用户。
本使用说明是以越南老街钢铁厂项目磷酸盐加药装置的运行要求，请用户使用前认真阅读，如有任何疑问和问题，请于下面单位联系：江苏德普环保设备有限公司地址：江苏宜兴高塍镇中心路155号电话：0510-********传真：0510-********邮编：214214电子信箱：gczyj@目录一、概述二、加药系统工艺三、技术参数四、设备运行操作及维护1、设备的运行2、注意事项3、设备的维护五、易损件及备品备件清单六、常见故障及排除方法一、概述JSL型加药装置为磷酸盐加药，为适应使用上的需要，本公司生产的加药装置的投药方式为计量泵投加形式。
它们具有结构紧凑、配制齐全、安装迅速、操作简单、维护方便的特点。
二、加药系统工艺本工程所用的加药装置，是我公司自行研制开发的给水加药装置。
该装置既能配制溶液，又能定量投加药剂。
它有以下几部分组成：(1)搅拌机及搅拌槽；(2)投加药液计量泵；(3)管道系统；(4)电气控制系统柜。
该加药装置的工作原理：按需要将定量的药剂放入搅拌溶液箱内进行搅拌溶解，溶解完毕后再通过计量泵送至投加点的工作过程，加药量的大小可自由任意调节，以满足不同加药量的场所。
三、技术参数型号：JSL-1×2-52/16数量：1套溶液箱容积：1.0m3搅拌机功率：0.75kw计量泵流量：52L/h出口压力：16MPa泵功率：1.5kw四、设备运行操作及维护1、设备的运行1）按照所需配制的药液浓度，根据搅拌桶的容积及药剂纯度计量出药量、水量，将药加入搅拌桶内，打开给水阀门加入所需的水量。
电厂锅炉磷酸盐加药装置技术规范书
********有限公司热电工程磷酸盐加药装置技术规范书设计院二00六年八月1、总则1.1前言本技术规范书的使用范围，********有限公司供热工程建设3台160t/h 中温中压循环流化床锅炉系统中所配加药装置技术规范书的技术要求。
1.2总体要求和质量标准1.2.1总体要求本技术规范书对成套加药装置的性能保证、技术要求、卖方的供货范围等进行了叙述。
1.2.2 质量标准1.2.2.1成套加药装置的设计、制造和试验应符合现行的中国标准和规范的最新版本中的规定。
1.2.2.2卖方应提供完整的设备，符合本技术附件所规定的技术要求，并能顺利安装、试车、控制、易于维护，并能在本附件规定的操作条件下安全可靠并满负荷运行。
1.2.3 成套加药装置的设计、制造、检验和验收规范（均按最新版本执行）。
1.2.3.l设计、制造标准1.2.3.2验收标准2、设计基础条件2.1磷酸盐加药装置数量：一套A、溶液箱数量：二台有效容积V=1m3，规格Φ1020mmB、计量泵数量：四台型号：JZ—0.125/6.3流量：Q=0.125m3/h 压力：P=6.3Mpa3、技术要求3.1加药装置按成套组装供货，将溶液箱、计量泵、操作柜、各种阀门、梯架、平台等安装在一个共用底座上。
3.2 设备的布置应方便所有部件的测试、零件更换、检修和加润滑油。
3.3溶液箱采用不锈钢制作，并设以下连接口：出液口、排污口、液位计接口、加药口、稀释水接口、溢流口。
排污口和出液口分开。
排污口将布置在箱的底部并能将溶液完全排空。
3.4 加药装置与药剂接触的管路、阀门、部件均采用不锈钢材质。
3.5 磷酸盐溶液箱配装1Cr18Ni9Ti材质的搅拌器。
3.6 加药装置设一个就地操作柜,就地操作柜采用防腐等级ＷＦ２设计，并配装内部电缆。
3.7 溶液箱材质均为1Cr18Ni9Ti，其中溶液箱筒体壁厚为5mm，封头厚度为7mm 。
3.8电机采用防腐型电机。
3.9计量泵材质为1Cr18Ni9Ti。
汽轮发电机组磷酸盐加药装置技术规格书
汽轮发电机组磷酸盐加药装置技术规格书一：总则：1.1新建220t/h燃气锅炉及配套汽轮发电机组工程的磷酸盐加药装置。
本技术规格书包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规格书提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。
卖方应保证提供符合本技术规格书和相关的国际、国内工业标准的优质产品。
1.3如卖方没有对本技术规格书提出书面异议，买方则可认为卖方提供的产品完全满足本技术规格书的要求。
1.4如买方有除本技术规格书以外的其他要求，应以书面形式提出，经供需双方讨论、确认后，载于本技术规格书。
1.5本技术规格书所引用的标准若与卖方所执行的标准发生矛盾时，按较严格的标准执行。
1.6本技术规格书经供、需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。
1.7卖方对所供设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得买方的认可。
1.8在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求。
1.9石家庄博特环保专业生产加药装置，158左工31942419二：磷酸盐加药装置1.设备名称：磷酸盐加药装置,数量：1套2.功能：将定量的磷酸盐溶液靠给水的压差送入锅炉水中与炉水中的钙、镁离子作用形成难溶的且疏松的盐沉淀下来，通过连续排污将其排除，从而达到净化炉水的目的。
3.主要组成：磷酸盐溶液溶解箱、计量泵Y型过滤器配套的管道、阀门、附件、控制柜等。
4.技术参数形式：两罐两泵。
电动搅拌溶液箱：2台，Φ1500，V=2.0m3材质：1Gr18Ni9Ti不锈钢(抛光)配电动搅拌器、带过滤网药桶，材质：1Gr18Ni9Ti不锈钢计量泵：2台；额定流量：150L/h额定压力：8.0MPa配带Y型过滤器：材质：1Gr18Ni9Ti不锈钢(抛光)3个进出口单向止回阀内置安全泄压阀过流部分材质：316SS隔膜：PTFE阀球阀座：316SS加药装置配带：管道、阀门、附件：材质1Gr18Ni9Ti1套配套的底座、平台、扶梯：Q235-A喷漆1套控制柜：1台5设备的技术要求5.1设计制造标准5.1.1国产设备的制造、材料应符合下列标准、规范、规定的最新版本要求，但不仅限于此。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷酸盐加药装置
功
能
特
性
说
明
磷酸盐加药装置是种新颖的加药装置，用于锅炉水处理、冷却循环水、凝结水处理及其它工业用水加药处理。
装置所有设备、管道及阀门均集中安装在钢支架上，具有结构紧凑、占地面积小和易于运输安装等优点。
磷酸盐加药装置功能特征介绍：
本装置主要包括药液溶配系统、计量投加系统、安全系统和控制系统等四部分。
固体磷酸盐加入溶药箱内，然后按比例加入除盐水或凝结水搅拌溶解，由计量投加系统加到锅炉汽包内。
投加控制可采用手动方式，也可依据上位系统输出的控制信号，进行随动控制，自动投加。
磷酸盐加药装置工艺原理
锅炉给水中的钙、镁硬度会在高温环境下发生化学反应，或者浓缩结晶，生成不溶的水垢偶，牢固附着在锅炉受热面上，这种水垢是热的不良导体，会阻碍热传导，严重时可能发生锅炉爆管事故，另外还会诱发并加剧垢下金属化学腐蚀，危害相当严重。
虽然锅炉凝结水、给水都经过了严格的软化、除盐处理，但仍有少量钙、镁硬度进入炉水，如果不对这部分硬度进行处理，也会结垢对锅炉安全运行造成威胁，目前，炉水加磷酸盐是最为便宜的处理办法，反应如下：
10Ca2++6PO4-+2OH-→Ca10(OH)2(PO4)6(碱式磷酸钙) 碱式磷酸钙是种松软的水渣，易随锅炉排污排出，且不会粘附在锅炉内变成水垢。
炉水磷酸盐协调控制系统：
在以除盐水作为补给水的高参数，大容量汽包锅炉中，既使炉水中保持合适的PH值，又防止产生游离NaOH，兼有防腐防垢功能，这就是炉水磷酸盐协调处理的目的，在保证炉
水PH，PO3-符合部颁标准前提下又使炉水中无游离NaOH的水质工况是靠向汽包内添加Na3PO4+Na2HPO4或Na3PO4+NaOH的混合液来实现的.两种配方的选择主要由锅炉炉水水质决定，而配方的定量-即Na/PO4比(R值)是通过PH和PO3-的测量，查表得到的。
由于可靠的磷酸根和PH测量仪表，微机软件技术的开发，及性能优良的电控加药计量泵的应用，使得炉水磷酸盐协调处理成为可能，并较好的解决了传统磷酸盐处理存在的主要问题。
磷酸盐加药装置系统组成：
是按照两台锅炉，一套加药装置设计的。
1.一个2M3的Na3PO4溶液箱及搅拌输液泵等。
2.两个1M3的Na3PO4配有电动搅拌器及阀门等。
3.三台相应溶液的电控计量泵及相应的止回阀，安全阀等。
4.两个0.5M3的Na2HPO4和NaOH溶液箱，配有电动搅拌器及阀门等。
5.两台相应溶液的电控计量泵及止回阀安全阀等.系统图上的电动阀是远方操作，按照用户情况亦可改为手动操作阀。
6.两块PO3-4根测量仪，两块PH测量仪及相应的减温，减压取样架。
7.一台微机电控柜。
磷酸盐加药装置性能特色如下：
1．自动化程度高：通过PH探头、PR探头控制加药泵加药，除了定期向溶药桶内投加药剂外，无须任何人工操作，节约了大量人力。
2. 加药均匀：PH探头、PR探头测得的信号经中央处理器处理后不但发出标准信号控制加药泵的启闭，而且还能自动与预先设定的上、下限进行比较，根据差值大小自动调整加药泵的流量，防止加药口周围局部浓度过高。
3．使用寿命长：与药液接触部分全部采用工程塑料，耐强酸、强碱，耐老化。
驱动装置不与药液直接接触，泵体全封闭，一次注塑成型，不存在药液泄漏问题。
潍坊山水环保机械制造有限公司。
