同步注浆

同步注浆技术一、注浆目的及方式1.盾构机的刀盘直径为6180mm，因此，当盾构机盾尾脱出管片后，在全体与管片之间将形成一道宽度为9mm的空隙。

为及时的充填管片与地层间的环形间隙，控制地层变形，稳定管片结构，控制盾构掘进方向，并有利于加强管片隧道结构的防水能力，管片背后环向间隙采用同步注浆。

2.采用盾尾同步注浆方式。

在盾尾内侧沿周围布置了4条内置式注浆管。

每条管上设有压力表和手动阀门。

盾尾通过软管与四台砂浆泵分别相连。

砂浆泵可以手动控制，砂浆泵上方设置了一个带搅拌器的砂浆罐（容积为83）。

二、注浆材料及配比设计（1）注浆材料采用水泥砂浆作为同步注浆材料，该浆材具有结石率高、结石体强度高、耐久性好和能防止地下水浸析的特点。

（2）浆液配比及主要物理力学指标根据地铁施工经验，同步注浆拟采用表2-1所示的配合比。

在施工中，根据地层条件、地下水情况及周边条件等，通过现场试验优化确定最合理的配合比。

同步注浆浆液的主要物理力学性能应满足下列指标：①胶凝时间：一般为3～10h，根据地层条件和掘进速度，通过现场试验加入促凝剂及变更配比来调整胶凝时间。

对于强透水地层和需要注浆提供较高的早期强度的地段，可通过现场试验进一步调整配比和加入早强剂，进一步缩短胶凝时间。

②固结体强度：一天不小于0.2MPa，28天不小于2.0MPa。

③浆液结石率：＞95%，即固结收缩率＜5%。

④浆液稠度：8～12cm⑤浆液稳定性：倾析率（静置沉淀后上浮水体积与总体积之比）小于5%。

2-1 同步注浆材料初步配比表三、同步注浆主要技术参数（1）注浆压力为保证达到对环向空隙的有效充填，同时又能确保管片结构不因注浆产生变形和损坏，根据计算和经验，注浆压力取值为：0.2～0.5MPa。

（2）注浆量根据经验公式计算和类似施工的经验，注浆量取环形间隙理论体积的1.3～1.8倍，则每环（1.5m）注浆量Q=3.1～4.3m3。

（3）注浆速度同步注浆速度应与掘进速度相匹配，按盾构完成一环1.5m掘进的时间内完成当环注浆量来确定其平均注浆速度。

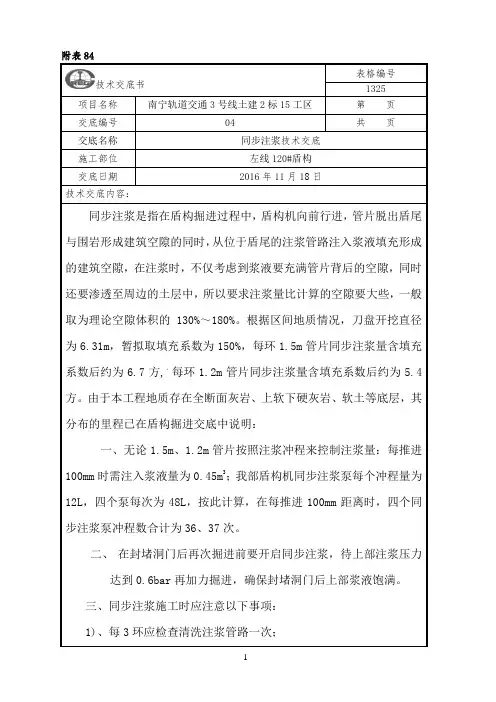

同步注浆技术交底

业班组三级交底
一、无论1.5m、1.2m管片按照注浆冲程来控制注浆量：每推进100mm时需注入浆液量为0.45m3；我部盾构机同步注浆泵每个冲程量为12L，四个泵每次为48L，按此计算，在每推进100mm距离时，四个同步注浆泵冲程数合计为36、37次。
二、在封堵洞门后再次掘进前要开启同步注浆，待上部注浆压力达到0.6bar再加力掘进，确保封堵洞门后上部浆液饱满。
5）注浆手需向安质部领用护目镜，防止浆液入眼伤人。
6）注浆过程中应保持四根注浆管注入量的均衡，有注浆管堵塞时，应及时疏通，两班交接班过程中需要对注浆管路进行检查，注浆管无问题后方可交班。
7）由于在灰岩地质中掘进一环耗时六小时以上，因此同步注浆浆液应该按照每次1.5方左右拌制，防止浆液凝结。
8）要求下浆液时需要使用滤网过滤粗颗粒，如因无滤网含粗颗粒过多造成堵管，将追究相关人员责任。
附表84
技术交底书
表格编号
1325
项目名称
南宁轨道交通3号线土建2标15工区
第页
交底编号
04
共页
交底名称
同步注浆技术交底
施工部位
左线120#盾构
交底日期
2016年11月18日
技术交底内容：
同步注浆是指在盾构掘进过程中，盾构机向前行进，管片脱出盾尾与围岩形成建筑空隙的同时，从位于盾尾的注浆管路注入浆液填充形成的建筑空隙，在注浆时，不仅考虑到浆液要充满管片背后的空隙，同时还要渗透至周边的土层中，所以要求注浆量比计算的空隙要大些，一般取为理论空隙体积的130%～180%。根据区间地质情况，刀盘开挖直径为6.31m，暂拟取填充系数为150%，每环1.5m管片同步注浆量含填充系数后约为6.7方,，每环1.2m管片同步注浆量含填充系数后约为5.4方。由于本工程地质存在全断面灰岩、上软下硬灰岩、软土等底层，其分布的里程已在盾构掘进交底中说明：

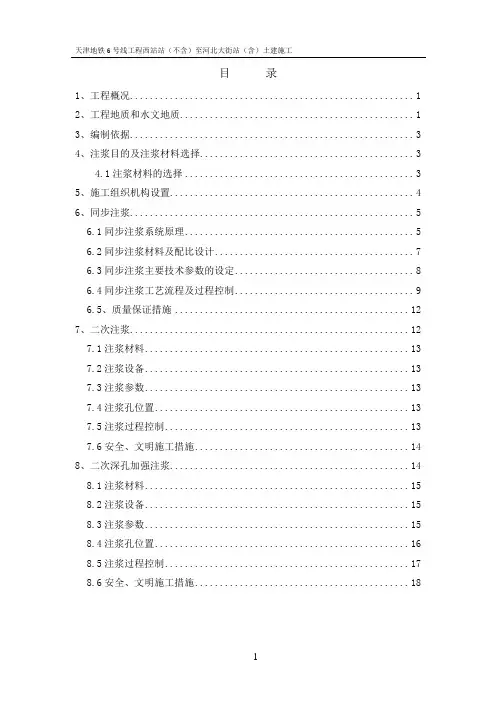

6号线同步注浆及二次注浆方案
