上海XXX盾构区间中间风井施工方案(4层方案)讨论稿
盾构过中间风井施工方案
一、工程概况机场北站～福永站区间风井，位于规划地块内，周边无建（构）筑物，风井西侧约55m处有福永河，河宽约36m。
风井往机场北站及福永站方向均与盾构区间连接（矿山法初支盾构空推），风井施工期间作为矿山法施工竖井，预留矿山法出土孔。
区间风井主体长32米，宽26米，地下三层结构。
风井中心里程为ZDK36+196.958；起点里程ZDK36+180.953；终点里程ZDK36+212.960。
风井设三个风亭（一个新风亭、两个活塞风亭）和一个紧急疏散口，均设在规划地块内，预留合建条件。
本方案主要讨论如何顺利使盾构机在较短时间内快速、高效通过中间风井实现再次始发掘进。

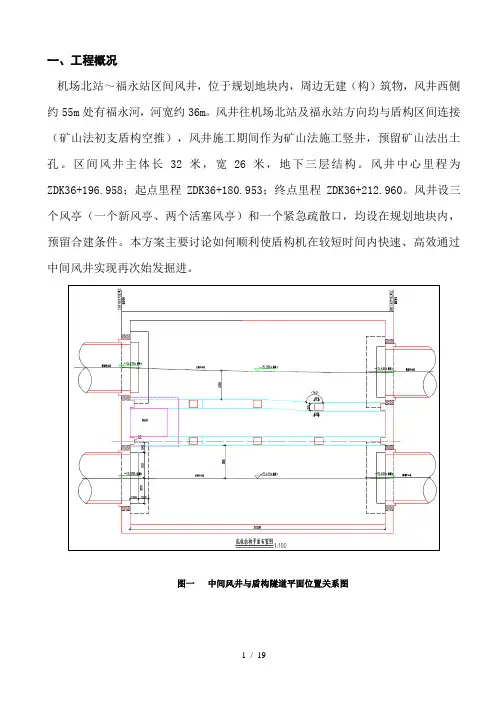

图一中间风井与盾构隧道平面位置关系图图二盾构隧道与风井相对位置剖面图二、洞门加固方案盾构机在到达中风井前，为了维持隧道与风井接口处地层的稳定，避免盾构机到达时因地下水流失而导致地面塌方或塌陷，必须根据实际情况对盾构到达中风井段进行地基处理。
方案一:1）加固方法中间风井盾构洞门加固段采用Φ108大管棚辅助施工。
2）长管棚加固施工工艺⑴管棚布置如管棚布置图所示。
管棚孔口位置在盾构拱部120°范围内，纵向16-22m(根据岩石深度)进行管棚注浆，开挖轮廓线外放300mm位置布置，管棚环向中心间距300mm。
（可根据地质情况适当调整，以保证盾构机顺利到达为准），外插角约1°。
⑵注浆管棚采用Φ108mm，壁厚6mm的无缝钢管，分节安装,两节之间用丝扣连接，注浆钢管上钻注浆孔，孔径Φ10mm，孔间距200mm，呈梅花型布置。
钢管尾部（孔口段）2.0m不钻花孔作为止浆段。
(图三中间风井管棚布置图)图三中间风井管棚布置图⑶浆液采用水泥砂浆，初拟参数：水泥浆水灰比0.8:1～1:1，注浆压力：采用0.2～0.4MPa，施工中应据实际地质情况，并通过试验确定有关施工参数。
⑷从管棚导向管按设计钻孔,钻孔时将钢管随钻头一起钻入地层内,当达到设计深度后停机。
中间风井施工方案
