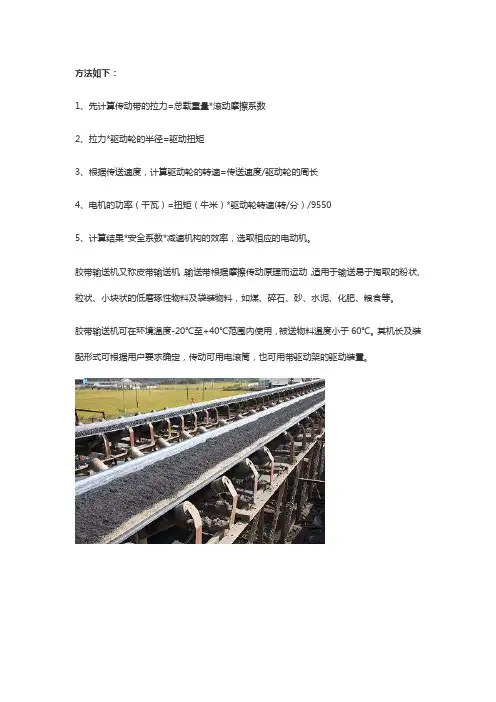

平皮带输送机电机选型计算【技巧】

平皮带输送机电机选型计算【技巧】

方法如下:1、先计算传动带的拉力=总载重量*滚动摩擦系数2、拉力*驱动轮的半径=驱动扭矩3、根据传送速度,计算驱动轮的转速=传送速度/驱动轮的周长4、电机的功率(千瓦)=扭矩(牛米)*驱动轮转速(转/分)/95505、计算结果*安全系数*减速机构的效率,选取相应的电动机。

胶带输送机又称皮带输送机,输送带根据摩擦传动原理而运动,适用于输送易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料,如煤、碎石、砂、水泥、化肥、粮食等。

胶带输送机可在环境温度-20℃至+40℃范围内使用,被送物料温度小于60℃。

其机长及装配形式可根据用户要求确定,传动可用电滚筒,也可用带驱动架的驱动装置。

举例:如果有皮带输送线,皮带两侧辊子,中间搭在托板上运行,输送工件物料重3.8KG,满载30件,皮带宽0.9米,输送速度20m/min,问电机功率如何计算得出呀,其实这个公式很简单。

输送机点击功率决定这这台设备可以运输多少的物料,如果物料超重,电机功率不够就会损坏设备,导致点击烧毁!那我们如何选择合适的电机呢?点击功率计算方法如下:1、先计算传动带的拉力=总载重量*滚动摩擦系数2、拉力*驱动轮的半径=驱动扭矩3、根据传送速度,计算驱动轮的转速=传送速度/驱动轮的周长4、电机的功率(千瓦)=扭矩(牛米)*驱动轮转速(转/分)/95505、计算结果*安全系数*减速机构的效率,选取相应的电动机。

扩展资料:带式输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。

带动输送带转动的滚筒称为驱动滚筒(传动滚筒);另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。

驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。

驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。

物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送到卸料端卸出。

可以用于水平运输或倾斜运输,使用非常方便,广泛应用于现代化的各种工业企业中,如:矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中。

单轨吊车选型设计

单轨吊车选型设计

单轨吊车选型设计1.运送物料需用牵引力:F1=(P1+P2+P3+P4)×(sinα+ω×cosα)×g/1000×K式中:F1—运送物料所需牵引力,kN;P1—牵引车自重,kg;P2—起吊梁质量,kg;P3—司机及管线体重,kg;P4—物料质量,kg;α—斜巷最大倾角,满足设备技术要求;ω—运行阻力系数,取0.02;K—牵引力富裕系数,取≥1.1。

2.单轨吊车防滑计算机车保险制动和停车制动装置为安全失效型,当机车出现故障时,制动装置自动施闸。

运送物料时下滑力为:F2=(P1+P2+P3+P4)×(sinα-ωcosα)g防滑系数K,按下式计算:K=FZ/F2 ≥1.5合格(如果K<1.5,可增加驱动或减少载荷,重新校核。

)式中:K—防滑系数;FZ—机车制动力。

3.单轨吊车重载下坡时的制定减速度和制动距离的核算单轨吊车向下运行时为制动最困难条件,因此只需计算向下运行制动距离,按照规程要求不超过运行速度6s行程。

矿井单轨吊车重载运输所需牵引力为机车运输物料时最大,因此最大载荷为运输物料的重量,巷道最大倾角为α°,其中速度和制动距离计算如下:FZ+FO-FG=maFO =(P+Q)g.ω=(P+Q)×9.8×0.02FG=(P+Q)g.sina=(P+Q)×9.8×sinαs=V2/2a<9m,合格(按照运行速度1.5m/s计算)式中:FZ—制动力,N;FO —列车运行阻力,N;FG—惯性力,N;P—机车总质量,kg;Q—物料总质量,kg;m—机车与物料总质量,kg;V—速度,m/s;a—制动减速度,m/s2。

说明:气动、蓄电池单轨吊车牵引力计算参照柴油机单轨吊车选型计算;绳牵引单轨吊车牵引力计算参照无极绳绞车选型计算。

运输设备选型计算

运输设备选型计算

盘县石桥老洼地煤矿运输设备设计选型计算书二零一四年运输设备设计选型计算一、概述1、矿井设计生产能力矿井设计生产能力为30t/年;主干系统包括通风、提升、运输。

2、井下运输112运输石门和113运输石门用型特殊防爆型蓄电池机车牵引1t 固定箱式矿车运煤和矸石。

其他运输为皮带、溜子运输。

运输方式的选择一、运输方式本矿井为高瓦斯突出矿井,112运输石门和113运输石门选用特殊防爆型蓄电池机车牵引运输。

煤、矸石采用固定式矿车装载,设备、材料用平板车或材料车装载,蓄电池机车牵引运输。

二、主要运输巷道断面、支护方式、坡度及钢轨型号1、矿井巷道断面及支护方式矿井下元炭煤层运输大巷采用料石砌碹支护方式,大白炭煤层运输大巷采用料石砌碹支护方式。

2、坡度矿井主要运输巷道和石门的轨道运输坡度,均取千分之三的坡度。

3、钢轨型号矿井主要运输斜井及石门敷设22㎏/m钢轨,600㎜轨距,木料轨枕。

主平硐敷设30㎏/m钢轨,600㎜轨距,石料轨枕。

矿车一、矿车选型本矿井运载原煤的矿车选用600㎜轨距、型,1t固定式矿车。

二、各类矿车的数量1、一吨固定式矿车按排列法计算矿井达到设计生产能力时需用型1t固定式矿车6辆。

2、1t材料车矿井运送材料采用型一吨材料车,材料车数量为矿车,为4辆。

3、1t平板车矿井运送设备采用型1t平板车,平板车数量为5辆。

运输蓄电池机车选型一、设计依据本矿井属高瓦斯矿井,井下运输选用型,600轨距,特殊防爆型蓄电池机车牵引矿车。

本矿井在主平洞开拓113运输石门,113运输石门的材料、煤、矸石需经主平洞运输,输距离均为1000m,112回风石门前期运输距离为210m矸石率 20%装运容器 -6A 大巷轨道坡度 3‰ 二、设计选型计算 1、机车牵引能力t 4.315.1304.0110312224.01000=++++⨯⨯=Q 蓄电池机车牵引型1t 固定式矿车数量取4辆。

2、机车电机过热能力校核 (1)蓄电池机车牵引空车时的牵引力 kg F k 15.138)312(261.045=+⨯+=(2)蓄电池机车牵引重车时的牵引力kg F z 47.141)310(2)61.1(225=-++=(3)根据蓄电池机车牵引电机的特性曲线得I k =52A V k =h I z =56A V z =h (4)列车的运行时间 空车运行时间:初期运行时间 min 45.36.115.0801=⨯=k t后期运行时间min 34.106.115.1802=⨯=k t重车运行时间: 初期运行时间min 5.34.115.0801=⨯=z t 后期运行时间 min 52.104.115.1802=⨯=z t列车循环时间:初期循环时间m in 95.31255.345.31=++=T后期循环时间m in 86.452552.103.102=++=T (5)均方根电流初期均方根电流A I j 2995.31565.35245.315.1221=⨯+⨯= 后期均方根电流 A I j 4286.455652.105234.1015.1222=⨯+⨯=根据上述计算,蓄电池机车运行时的均方根电流均小于蓄电池机车允许电流50A 。

17°坡的单轨吊运输计算

17°坡的单轨吊运输计算

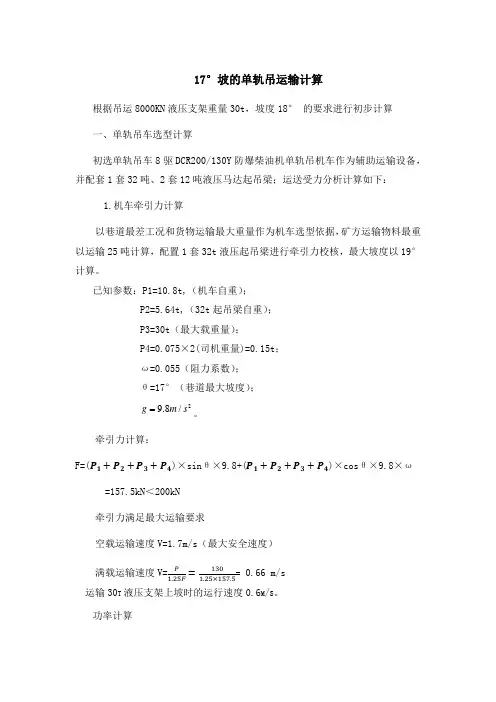

17°坡的单轨吊运输计算根据吊运8000KN 液压支架重量30t ,坡度18° 的要求进行初步计算 一、单轨吊车选型计算初选单轨吊车8驱DCR200/130Y 防爆柴油机单轨吊机车作为辅助运输设备,并配套1套32吨、2套12吨液压马达起吊梁;运送受力分析计算如下:1.机车牵引力计算以巷道最差工况和货物运输最大重量作为机车选型依据,矿方运输物料最重以运输25吨计算,配置1套32t 液压起吊梁进行牵引力校核,最大坡度以19°计算。

已知参数:P1=10.8t,(机车自重);P2=5.64t,(32t 起吊梁自重); P3=30t (最大载重量);P4=0.075×2(司机重量)=0.15t ; ω=0.055(阻力系数); θ=17°(巷道最大坡度);。

牵引力计算:F=(P 1+P 2+P 3+P 4)×sin θ×9.8+(P 1+P 2+P 3+P 4)×cos θ×9.8×ω=157.5kN <200kN 牵引力满足最大运输要求空载运输速度V=1.7m/s (最大安全速度) 满载运输速度V=P1.25F =1301.25×157.5= 0.66 m/s 运输30T 液压支架上坡时的运行速度0.6M /S 。

功率计算29.8/g m s运输30t液压支架时需要的牵引力最大,重载上坡运输速度V=0.7m/s,计算功率Pn=FV/η=157.5×0.6/0.75=126kw <130kw17°工况条件时,其向下运行时下滑力:=133.5kN<200kN;FX选用DCR200/130Y防爆柴油机单轨吊机车配备32吨液压起吊梁满足运输30t液压支架的要求。

2.DC200/130Y柴油机单轨吊主要技术参数操控方式手动司控+遥控驾驶1-驾驶室;2-驱动部;3-冷却辅机;4-超速小车;2-5-主机;6-承载小车;7-长拉杆1200mm;8-短拉杆300mm 3-DCR200/130Y防爆柴油机单轨吊车祖列图DCR200/130Y 防爆柴油机单轨吊车最大运输重量的计算。
