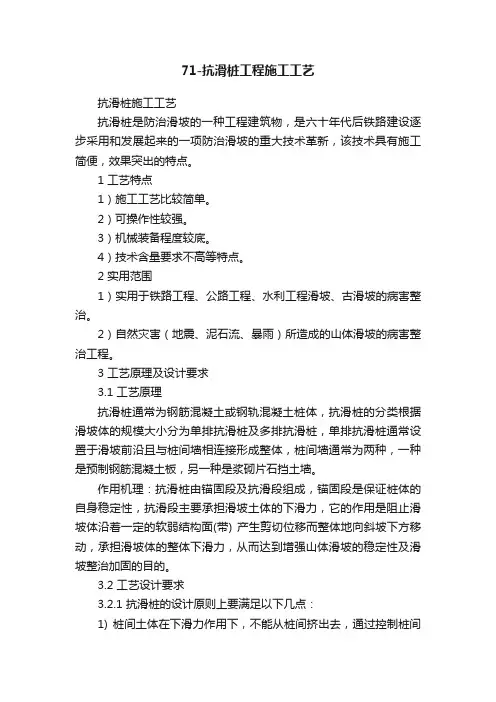

抗滑桩施工工艺

抗滑桩施工工艺

抗滑桩是防治滑坡的一种工程建筑物，是六十年代后铁路建设逐步采用和发展起来的一项防治滑坡的重大技术革新，该技术具有施工简便，效果突出的特点。

1 工艺特点

（1）施工工艺比较简单。

（2）可操作性较强。

（3）机械装备程度较底。

（4）技术含量要求不高等特点。

2 实用范围

（1）实用于铁路工程、公路工程、水利工程滑坡、古滑坡的病害整治。

（2）自然灾害（地震、泥石流、暴雨）所造成的山体滑坡的病害整治工程。

3 工艺原理及设计要求

3.1 工艺原理

抗滑桩通常为钢筋混凝土或钢轨混凝土桩体，抗滑桩的分类根据滑坡体的规模大小分为单排抗滑桩及多排抗滑桩，单排抗滑桩通常设置于滑坡前沿且与桩间墙相连接形成整体，桩间墙通常为两种，一种是预制钢筋混凝土板，另一种是浆砌片石挡土墙。

作用机理：抗滑桩由锚固段及抗滑段组成，锚固段是保证桩体的自身稳定性，抗滑段主要承担滑坡土体的下滑力，它的作用是阻止滑坡体沿着一定的软弱结构面(带) 产生剪切位移而整体地向斜坡下方移动，承担滑坡体的整体下滑力，从而达到增强山体滑坡的稳定性及滑坡整治加固的目的。

3.2 工艺设计要求

3.2.1 抗滑桩的设计原则上要满足以下几点：

（1）桩间土体在下滑力作用下，不能从桩间挤出去，通过控制桩间的距离来进行控制，处理措施通常为桩间钢筋混凝土挡土板或桩间浆砌片石挡土墙两种。

（2）桩后土体在下滑力作用下不能产生新滑面自桩顶滑出，要进行越顶检算，通过桩高来控制。

（3）桩身要有足够的稳定度，在下滑力的作用下不会倾覆，通过锚固桩深度来控制。

（4）桩身要有足够的强度，在下滑力的作用下不会破坏，对桩进行配筋来满足。

3.2.2 抗滑桩的直径和间距

抗滑桩水平截面长（a）、宽（b）和间距（d）：抗滑桩通常设计为矩形，抗滑桩的间距通常为抗滑面边长的2倍，其水平截面长、宽和间距取值见表1。

表1 抗滑桩水平截面长、宽和间距取值

注：抗滑桩水平截面长（a）、宽（b）和间距（d）的取值与滑坡体的地质情况有关。

3.2.3抗滑桩的长度及锚固深度

施工准备

测量定桩位

开挖孔口

加工绑扎护壁钢筋

立护壁模

灌注护壁砼

施工下节护壁

12～24小时后拆模

下桩钢筋

检查基底标高

灌注桩身砼

结束

图1抗滑桩施工工艺流程图

3.2.4抗滑桩的强度

通常设计为C25钢筋（钢轨）混凝土。

4 工艺流程

工艺流程见图1。

5 操作要点

5.1 施工准备：

5.1.1 熟悉设计文件

对抗滑桩设计文件进行审核，主要审核设计工程数量、桩顶高程、桩长、钢筋布置及平面位置是否合理等内容，若设计工程数量有误及抗滑桩平面布置与实地不一致时，应及时与设计院联系进行变更设计处理。

5.1.2 材料的选择和材料的储存、堆放

根据抗滑桩设计文件，对抗滑桩工程所需的原材料（钢材、水泥、砂、碎石等）进行调查及选择，所有原材料必需满足设计文件的要求，同时根据施工工期要求及设计工程数量合理确定材料的库存量，砂、碎石、水泥的堆放需要满足安全标准工地及文明施工要求。

5.1.3 原材料的试验及配合比的选定

抗滑桩所有原材料进场前必须进行试验及检验，合格后方能进场使用，同时根据设计文件混凝土的标号作好配合比的设计工作。

5.1.4 设置混凝土拌合站

混凝土拌合机采用500型强制搅拌机，集中拌制混凝土，混凝土运输采用灌车进行运输。

5.1.5 桩孔照明及通风设施

桩孔照明采用36V低压照明，为保证用电安全，在灯泡外设置钢丝网护照；当抗滑桩深度超过10m时,为保证施工人员的安全，必需向桩孔通风，根据桩孔设计深度选择不同功率的鼓风机进行通风，并随时检测孔内有害气体的浓度,如有超标，则暂停施工。

5.1.6 模板制作及钢筋加工

抗滑桩护壁模板采用钢模板；钢筋加工在加工房内进行，按设计文件要求对钢筋进行加工。

5.1.7 测量放线

施工前对抗滑桩进行准确测量放线，并设置护桩以便桩孔开挖过程中及时进行校核。

5.1.8 位移观测

为观测滑坡位移情况，在桩体及桩外设置观测点，每天早、晚各观测一次并作好记录。

5.2施工工艺

5.2.1 开挖孔口

开挖首先要进行桩孔锁口施工，桩孔锁口采用C20钢筋混凝土，桩孔锁口高出地面0.2m。

5.2.2 绑扎护壁钢筋

护壁钢筋主筋采用Φ16螺纹钢，箍筋采用Φ12圆钢。桩孔锁口钢筋布置见图2。

\* MERGEFORMAT 图2 桩孔锁口钢筋布置图

护壁钢筋严格按设计要求加工，人工起吊放入桩孔绑扎，为使分节施工的桩孔连成一个整体，对护壁分节处要保证钢筋搭接良好。

5.2.3 护壁立模

护壁钢筋完成后进行护壁立模施工，护壁模板采用钢模扳，为确保桩体尺寸，必要时可将桩体长宽各加宽5cm，同时护壁模板加固要牢固。

5.2.4 灌注护壁混凝土

桩孔护壁混凝土灌注之前先清除孔壁上的松动石块和浮土，使护壁混凝土紧贴岩面；护壁混凝土通常要求与桩身混凝土同标号，护壁混凝土必需捣固密实，以确保桩孔开挖施工安全。

5.2.5 拆模施工

待护壁混凝土强度达到设计强度的75%时即可进行拆模施工。

5.2.6 开挖下一节

模板拆除后即进行下一节的开挖，桩孔开挖采用八字形开挖，见图3。

\* MERGEFORMAT 图3 桩孔开挖示意图
