半导体知识点总结大全引言半导体是一种能够在一定条件下既能导电又能阻止电流的材料。
它是电子学领域中最重要的材料之一，广泛应用于集成电路、光电器件、太阳能电池等领域。
本文将对半导体的知识点进行总结，包括半导体基本概念、半导体的电子结构、PN结、MOS场效应管、半导体器件制造工艺等内容。
一、半导体的基本概念（一）电子结构1. 原子结构：半导体中的原子是由原子核和围绕原子核轨道上的电子组成。
原子核带正电荷，电子带负电荷，原子核中的质子数等于电子数。
2. 能带：在固体中，原子之间的电子形成了能带。
能带在能量上是连续的，但在实际情况下，会出现填满的能带和空的能带。
3. 半导体中的能带：半导体材料中，能带又分为价带和导带。
价带中的电子是成对出现的，导带中的电子可以自由运动。
（二）本征半导体和杂质半导体1. 本征半导体：在原子晶格中，半导体中的电子是在能带中的，且不受任何杂质的干扰。
典型的本征半导体有硅（Si）和锗（Ge）。
2. 杂质半导体：在本征半导体中加入少量杂质，形成掺杂，会产生额外的电子或空穴，使得半导体的导电性质发生变化。
常见的杂质有磷（P）、硼（B）等。
（三）半导体的导电性质1. P型半导体：当半导体中掺入三价元素（如硼），形成P型半导体。
P型半导体中导电的主要载流子是空穴。
2. N型半导体：当半导体中掺入五价元素（如磷），形成N型半导体。
N型半导体中导电的主要载流子是自由电子。
3. 载流子浓度：半导体中的载流子浓度与掺杂浓度有很大的关系，载流子浓度的大小决定了半导体的电导率。
4. 质量作用：半导体中载流子的浓度受温度的影响，其浓度与温度成指数关系。
二、半导体器件（一）PN结1. PN结的形成：PN结是由P型半导体和N型半导体通过扩散结合形成的。
2. PN结的电子结构：PN结中的电子从N区扩散到P区，而空穴从P区扩散到N区，当N区和P区中的载流子相遇时相互复合。
3. PN结的特性：PN结具有整流作用，即在正向偏置时具有低电阻，反向偏置时具有高电阻。
半导体物理学期末总复习
与理想情况的偏离的原因
理论分析认为，杂质和缺陷的存在使得 原本周期性排列的原子所产生的周期性 势场受到破坏，并在禁带中引入了能级， 允许电子在禁带中存在，从而使半导体 的性质发生改变。
间隙式杂质、替位式杂质
杂质原子位于晶格原子间的间隙位置， 该杂质称为间隙式杂质。
间隙式杂质原子一般比较小，如Si、Ge、 GaAs材料中的离子锂（0.068nm）。
电子占据或基本上是空的一
个标志
玻尔兹曼分布函数
当E EF
所以
k0T
时，由于
exp(
E EF k0T
)
1 exp( E EF ) exp( E EF )
k0T
k0T
费米分布函数转化为
1，
fB
(E)
exp(
E EF k0T
)
exp( EF k0T
)
exp(
E k0T
ED
As
N型半导体
施主能级
EC ED
EV
半导体的掺杂
受主：掺入在半导体中的杂质原子，能够向半导体中提供导电的空穴， 并成为带负电的离子。如Si中的B
B
P型半导体
EA
受主能级
EC
EA EV
半导体的掺杂
Ⅲ、Ⅴ族杂质在Si、Ge晶体中分别为受主和施主杂 质，它们在禁带中引入了能级；受主能级比价带顶 高 E，A 施主能级比导带底低 ED ，均为浅能级，这两 种杂质称为浅能级杂质。
考虑电子的自旋情况，电子的允许量子态密度
为V （/ 4 3），每个量子态最多只能容纳一个电子。
kx
2
nx L
(nx
《半导体材料复习》
《半导体材料复习》第一章绪论1．半导体材料的五大特性：整流效应、光电导效应、负电阻温度效应、光生伏特效应和霍尔效应所谓光电导效应，是指由辐射引起被照射材料电导率改变的一种物理现象。
电导与所加电场的方向有关，在它两端加一个正向电压，它是导通的；如果把电压极性反过来，它就不导通，这就是半导体的整流效应。
2．能带结构3．外延生长：在单晶衬底上生长单晶薄膜称为外延生长。
如果衬底材料和外延层是同一种材料，称为同质外延；如果衬底材料和外延层不是同一种材料，称为异质外延4．摩尔定律：1965年英特尔公司主要创始人摩尔提出了“随着芯片上电路的复杂度提高，元数目必将增加，每个元的成本将每年下降一半”。
1965，GordonMoore预测半导体芯片上的晶体管数目每两年翻两番，存储器容量每三年，翻两番。
5．（简答）半导体概念及分类物质根据其导电能力分为导体，绝缘体和半导体，半导体是导电性介于导体和绝缘体之间的材料，半导体也是因为这个得名。
半导体具有五大特性：整流效应、光电导效应、负电阻温度效应、光生伏特效应和霍尔效应。
半导体具有和导体及绝缘体不同的能带结构。
（1）禁带宽度的不同，又可分为：窄带隙半导体材料，Si，Ge；宽带隙半导体材料，GaN，ZnO，SiC，AlN；（2）化学组分和结构的不同，又可分为：元素半导体、化合物半导体、固溶体半导体、非晶半导体、微结构半导体、有机半导体和稀磁半导体等（3）使用功能的不同，可分为：电子材料、光电材料、传感材料、热电致冷材料等第二章半导体材料的基本性质1．（简答）P型、n型半导体概念及pn节相关知识为了控制半导体的性质而人为的掺入杂质，这些半导体称为杂质半导体，可以分为：N型半导体和P型半导体。
以在硅或锗的晶体中掺入少量的5价杂质元素，即构成N型半导体(或称电子型半导体)。
V族杂质在硅中电离时，能够释放电子而产生导电电子并形成正电中心，称为施主杂质。
在硅或锗的晶体中掺入少量的3价杂质元素，即构成P型半导体(或称空穴型半导体)。
期末复习 半导体材料知识讲解
半导体材料的分类（按化学组成分类）
• 无机物半导体
– 元素半导体：（Ge, Si） – 化合物半导体
• 三、五族GaAs • 二、六族
• 有机物半导体
6
能带理论（区别三者导电性）
• 金属中，由于组成金属的原子中的价电子占据的 能带是部分占满的，所以金属是良好的导体。
• 半导体由于禁带宽度比较小，在温度升高或有光 照时，价带顶部的电子会得到能量激发到导带中 去，这样在导带中就有自由电子，在价带中就相 应的缺少电子，等效为带有正电子的空穴，电子 和空穴同时参与导电，使得半导体具有一定的导 电性能。
• 一般对于绝缘体，禁带宽度较大，在温度升高或 有光照时，能够得到能量而跃迁到导带的电子很 少，因此绝缘体的导电性能很差。
7
半导体结构类型
• 金刚石结构（Si/Ge):同种元素的两套面心 立方格子沿对角线平移1/4套构而成
• 闪锌矿（三、五族化合物如GaAs)：两种元 素的两套面心立方格子沿对角线平移1/4套 构而成
效应
12
作业
• 1.什么是分凝现象？平衡分凝系数？有效分凝系 数？
• 2.写出BPS公式及各个物理量的含义，并讨论影响 分凝系数的因素。
• 3.分别写出正常凝固过程、一次区熔过程锭条中 杂质浓度Cs公式,并说明各个物理量的含义。
• 4.说明为什么实际区熔时，最初几次要选择大熔 区后几次用小熔区的工艺条件。
半导体材料
期末复习
2
考试题型
• 填空30分，每空一分 • 判断题10分，每题一分 • 名词解释20分，每题4分 • 问答题40分，6个题目 • AB卷
3
半导体材料概述
• 从电学性质上讲（主要指电阻率）
– 绝缘体1012—1022 Ω.cm – 半导体10-6—1012 Ω.cm – 良导体≤10-6Ω.cm – 正温度系数（对电导率而言） – 负温度系数（对电阻率而言） – 导体？？？？
复旦大学半导体材料课程复习课件
2. 电子迁移率高，约为Si的5~6倍，适合于制作超高频、超高速器件和电路。 3. 易于制成非掺杂半绝缘单晶，其电阻率可达109Ω⋅cm，是理想的微波传输
介质，在IC加工中不必制作绝缘隔离层，这不仅简化了IC工艺过程，还可 提高集成度。对于本身就具有高速、高频性能的GaAs来说，GaAs IC寄 生电容也由于不必另外制作绝缘隔离层而减小，有利于提高工作速度。 4. 由于带隙较大，所制器件可在较高温度（400~450ºC）下工作 5. GaAs热阻性能优于硅，这对于大规模IC十分有利，如对数字IC，其驱动 电压低、功耗及所产生的热量较小。 6. 利用GaAs的转移电子效应已制备出了根氏器件等新型 半导体材料器件。
晶体结构 晶格常数 (nm)
六角(H) a=0.2504 c=0.6661
闪锌矿(Z) 0.3166 纤锌矿(W) a=0.3110
c=0.4980 闪锌矿(Z) 0.438 纤锌矿(W) a=0.3189
c=0.5182 闪锌矿(Z) 0.452 纤锌矿(W) a=0.3540
c=0.5704 闪锌矿(Z) 0.498
半导体材料的结构
金刚石结构 闪锌矿结构 纤锌矿结构 NaCl结构
砷化镓等大多数III-V族化合物半导体 具有闪锌矿结构。闪锌矿结构晶格 中除每个原子最近邻是不同原子 外，与金刚石结构是相同的。每个 原子和周围四个原子发生键合。
半导体复习题(带答案)

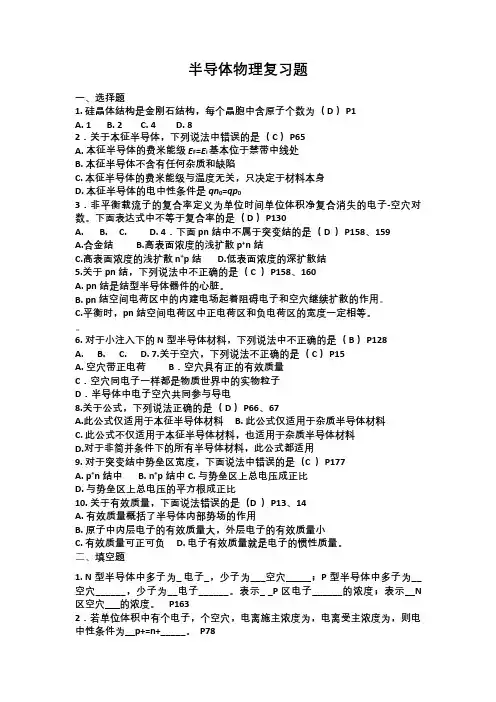

半导体物理复习题一、选择题1.硅晶体结构是金刚石结构，每个晶胞中含原子个数为（D）P1A.1B.2C.4D.82．关于本征半导体，下列说法中错误的是（C）P65A.本征半导体的费米能级E F=E i基本位于禁带中线处B.本征半导体不含有任何杂质和缺陷C.本征半导体的费米能级与温度无关，只决定于材料本身D.本征半导体的电中性条件是qn0=qp03．非平衡载流子的复合率定义为单位时间单位体积净复合消失的电子-空穴对数。
下面表达式中不等于复合率的是（D）P130A. B. C. D.4．下面pn结中不属于突变结的是（D）P158、159A.合金结B.高表面浓度的浅扩散p+n结C.高表面浓度的浅扩散n+p结D.低表面浓度的深扩散结5.关于pn结，下列说法中不正确的是（C）P158、160A.pn结是结型半导体器件的心脏。
B.pn结空间电荷区中的内建电场起着阻碍电子和空穴继续扩散的作用。
C.平衡时，pn结空间电荷区中正电荷区和负电荷区的宽度一定相等。
6.对于小注入下的N型半导体材料，下列说法中不正确的是（B）P128A. B. C. D.7.关于空穴，下列说法不正确的是（C）P15A.空穴带正电荷B．空穴具有正的有效质量C．空穴同电子一样都是物质世界中的实物粒子D．半导体中电子空穴共同参与导电8.关于公式，下列说法正确的是（D）P66、67A.此公式仅适用于本征半导体材料B.此公式仅适用于杂质半导体材料C.此公式不仅适用于本征半导体材料，也适用于杂质半导体材料D.对于非简并条件下的所有半导体材料，此公式都适用9.对于突变结中势垒区宽度，下面说法中错误的是（C）P177A.p+n结中B.n+p结中C.与势垒区上总电压成正比D.与势垒区上总电压的平方根成正比10.关于有效质量，下面说法错误的是（D）P13、14A.有效质量概括了半导体内部势场的作用B.原子中内层电子的有效质量大，外层电子的有效质量小C.有效质量可正可负D.电子有效质量就是电子的惯性质量。
半导体知识点总结
半导体知识点总结半导体是一种介于导体和绝缘体之间的材料，它具有一些特殊的电子性质，因此在现代电子技术中具有重要的应用。
本文将对半导体的基本概念、特性、原理以及应用进行详细的介绍和总结。
一、半导体的基本概念1、半导体材料半导体材料是一类电阻率介于导体和绝缘体之间的材料，它具有一些特殊的电子能带结构。
常见的半导体材料包括硅(Si)、锗(Ge)、GaAs等。
2、半导体的掺杂半导体材料经过掺杂后，可以改变其电子结构和导电性质。
常见的掺杂有N型和P型两种类型，分别通过掺入杂质原子，引入额外的自由电子或空穴来改变半导体的导电性质。
3、半导体的结构半导体晶体结构通常是由大量的晶格排列组成，具有一定的晶格参数和对称性。
在半导体器件中，常见的晶体结构有晶体管、二极管、MOS器件等。
二、半导体的特性1、能带结构半导体的能带结构是其特有的性质，它决定了半导体的导电性质。
半导体的能带结构通常包括价带和导带，其中价带中填充电子的能级较低，而导带中电子的能级较高，两者之间的能隙称为禁带宽度。
2、电子迁移和载流子在外加电场的作用下，半导体中的自由电子和空穴可以在晶体内迁移，并形成电流。
这些移动的载流子是半导体器件工作的基础。
3、半导体的导电性半导体的导电性是由自由电子和空穴共同贡献的，通过掺杂和外加电场的调制，可以改变半导体的导电性。
三、半导体的原理1、P-N结P-N结是半导体器件中最基本的结构之一，它由P型半导体和N型半导体组成。
P-N结具有整流、放大、开关等功能，是二极管、光电二极管等器件的基础。
2、场效应器件场效应器件是一类利用外加电场控制半导体导电性质的器件，包括MOS场效应管、JFET场效应管等。
场效应器件具有高输入电阻、低功耗等优点，在数字电路和模拟电路中得到广泛应用。
3、半导体光电器件半导体光电器件是一类利用光电效应将光能转化为电能的器件，包括光电二极管、光电导电器件等。
光电器件在光通信、光探测、光伏等领域有着重要的应用。
半导体物理学期末总复习
半导体物理器件在传感与检测领域中的应用
发展趋势
了解半导体物理器件的发展趋势，包括更高性能、更低功耗、更小体积等。
面临的挑战
分析半导体物理器件在发展中面临的挑战，包括工艺复杂度、成本、可靠性等。ຫໍສະໝຸດ 半导体物理器件的发展趋势与挑战
THANK YOU.
谢谢您的观看
半导体激光器
介绍半导体激光器的原理、结构、制造工艺和应用，包括分布反馈式激光器、布拉格光栅激光器等。
半导体物理器件在光电子中的应用
介绍半导体传感器的基本原理、分类、应用和制造工艺，重点了解气体传感器和生物传感器。
半导体传感器
介绍半导体检测器的基本原理、分类、应用和制造工艺，包括光电检测器、热电检测器等。
半导体二极管及其特性
半导体二极管伏安特性
半导体二极管的伏安特性曲线反映了二极管在不同电压下的电流密度和电阻率，从而表现出单向导电性。
半导体二极管温度特性
半导体二极管的温度系数表示温度对二极管电压的影响，温度升高会使二极管正向电压降低。
双极型晶体管结构
01
双极型晶体管由三个半导体材料区域组成，两个P型区域和一个N型区域，通过三个区域的组合和连接形成NPN或PNP结构。
双极型晶体管及其特性
双极型晶体管的电流放大效应
02
双极型晶体管的基极电流对集电极电流的控制作用称为电流放大效应，这种效应是双极型晶体管的核心特性。
双极型晶体管的击穿特性
03
双极型晶体管在特定电压和电流条件下会发生击穿，导致电流突然增加，失去单向导电性。
场效应晶体管结构
场效应晶体管的电压控制特性
场效应晶体管的频率特性
双极型晶体管的模型与仿真
场效应晶体管的模型与仿真
半导体期末试题及答案
半导体期末试题及答案[第一部分：选择题]1. 西格玛公司的闸流体是一种常见的半导体器件，其特点是：A. 具有较大的工作电压和电流B. 可以在高频率下工作C. 具有较大的输入电阻和输出电流D. 可以作为开关来控制电流答案：D2. 对于半导体材料来说，硅的能隙是：A. 0.7eVB. 1.1eVC. 1.4eVD. 1.7eV答案：C3. 在PN结的空间电荷区，以下哪个说法是正确的？A. N区内由于施主杂质的存在，有较多的自由电子B. P区内由于受主杂质的存在，有较多的空穴C. 空间电荷区中，有较多的固定正、负离子D. 空间电荷区中，能级呈谷布尔分布答案：C4. 当PN结处于正向偏置时，以下说法正确的是：A. P区电子进入N区B. N区电子进入P区C. P区空穴进入N区D. N区空穴进入P区答案：B5. 以下关于晶体管的说法，错误的是：A. 晶体管由三个电极组成，分别是基极、发射极和集电极B. PNP型晶体管的发射区域是N区C. PNP型晶体管的集电区域是P区D. 晶体管是一种电流放大器件答案：A[第二部分：填空题]1. 临界击穿电压是指______。
答案：PN结电容器击穿时所需要的最小电压。
2. 在增强型N沟道MOSFET中，当栅极电压大于门槽压的时候，沟道位置______。
答案：低电位区（Depletion Region）3. 理想二极管的伏安特性曲线是一条______。
答案：指数函数曲线。
4. 晶体管的三个工作区分别是______。
答案：截止区、放大区、饱和区。
5. TTL门电路是由______和______两种类型的晶体管构成。
答案：NPN型晶体管和PNP型晶体管。
[第三部分：计算题]1. 一台功率为500W的LED照明灯需要工作电压为3.5V、工作电流为100mA的LED作为光源。
计算此照明灯所需的串并联关系和所需电阻值。
设LED的工作电压为Vf，工作电流为If。
串联LED的总电压为Us，并联LED的总电流为Ip。
半导体材料（复习资料）
半导体材料（复习资料）半导体材料复习资料0:绪论1.半导体的主要特征：（1）电阻率在10-3 ~ 109 ??cm 范围（2）电阻率的温度系数是负的（3）通常具有很高的热电势（4）具有整流效应（5）对光具有敏感性，能产生光伏效应或光电导效应2.半导体的历史：第一代：20世纪初元素半导体如硅（Si）锗（Ge）；第二代：20世纪50年代化合物半导体如砷化镓（GaAs）铟磷（InP）；第三代：20世纪90年代宽禁带化合物半导体氮化镓（GaN）碳化硅（SiC）氧化锌（ZnO）。
第一章：硅和锗的化学制备第一节：硅和锗的物理化学性质１.硅和锗的物理化学性质１）物理性质硅和锗分别具有银白色和灰色金属光泽，其晶体硬而脆。
二者熔体密度比固体密度大，故熔化后会发生体积收缩（锗收缩5.5%，而硅收缩大约为10%）。
硅的禁带宽度比锗大，电阻率也比锗大4个数量级，并且工作温度也比锗高，因此它可以制作高压器件。
但锗的迁移率比硅大，它可做低压大电流和高频器件。
2）化学性质（1）硅和锗在室温下可以与卤素、卤化氢作用生成相应的卤化物。
这些卤化物具有强烈的水解性，在空气中吸水而冒烟，并随着分子中Si(Ge)?H键的增多其稳定性减弱。
（2）高温下，化学活性大，与氧，水，卤族(第七族)，卤化氢，碳等很多物质起反应，生成相应的化合物。
注：与酸的反应（对多数酸来说硅比锗更稳定）；与碱的反应（硅比锗更容易与碱起反应）。
2.二氧化硅（SiO2）的物理化学性质物理性质：坚硬、脆性、难熔的无色固体，1600℃以上熔化为黏稠液体，冷却后呈玻璃态存在形式：晶体(石英、水晶)、无定形(硅石、石英砂) 。
化学性质：常温下，十分稳定，只与HF、强碱反应3.二氧化锗（GeO2）的物理化学性质物理性质：不溶于水的白色粉末，是以酸性为主的两性氧化物。
两种晶型：正方晶系金红石型，熔点1086℃；六方晶系石英型，熔点为1116℃化学性质：不跟水反应，可溶于浓盐酸生成四氯化锗，也可溶于强碱溶液，生成锗酸盐。
半导体材料复习提纲
考试题型：填空题、选择题、名词解释、简单题、计算题。
1、能带形成的原理
2、半导体发光机理
3、光电探测原理
4、pn结形成空间耗电区的原理
5、直接带隙半导体和间接带隙半导体的区别
6、半导体发光材料特性
7、什么是发光二极管
8、半导体激光器的阈值条件
9、激光器的构成，
10、三能级、四能级系统工作原理
11、谐振腔横模的表示方法
12、光纤的分类
13、光纤数值孔径的概念的相关计算。
14、石英玻璃的几种损耗的定义及异同点。
15、光纤无源器件、有源器件的定义及异同。
16、光纤耦合器相关特性参量计算。
17、光调制的定义及分类
18、内调制和外调制的区别和异同点
19、电光调制种类。
20、布拉格方式和拉曼赖斯衍射方式的异同点。
21、光电探测器的分类
22、光电效应和光热效应的区别
23、光敏电阻工作原理
24、PIN光电二极管的组成结构和特点。
25、雪崩光电二极管的工作原理
26、液晶显示、等离子体显示、电致发光显示的异同点。
27、等离子体的概念
28、AC-PDP的工作原理及存储特性解释
29、纳米微粒的特点
30、光子晶体光纤的结构及特点
31、什么叫负折射率材料
32、如何实现隐身。
半导体复习提纲
第一章半导体中的电子(diànzǐ)状态1半导体的三种(sān zhǒnɡ)结构：金刚石型（硅和锗）闪锌矿型（Ⅲ-Ⅴ族化合物半导体材料(cáiliào)以及部分Ⅱ-Ⅵ族化合物如GaAs, InP, AlAs ，纤矿型（Ⅱ-Ⅵ族二元化合物半导体ZnS、ZnSe、CdS、CdSe）.结晶学原胞是立方(lìfāng)对称的晶胞。
2电子(diànzǐ)共有化运动：当原子相互接近形成晶体时，不同原子的内外各电子壳层出现交叠，电子可由一个原子转移到相邻的原子，因此，电子可以在整个晶体中运动，称为电子的共有化运动。
由于内外壳层交叠程度很不相同，所以，只有最外层电子的共有化运动才显著。
3有效质量：将晶体中电子的加速度与外加的作用力联系起来，并且包含了晶体中的内力作用效果。
有效质量的物理意义：把晶体周期性势场的作用概括到电子的有效质量中去，使得在引入有效质量之后，就可把运动复杂的晶体电子看作为简单的自由电子。
有效质量的正负与位置有关。
大小由共有化运动的强弱有关。
引入有效质量的用处：使讨论晶体电子运动时，问题变得很简单，否则几乎不可能。
4回旋共振就是当半导体中的载流子在一定的恒定磁场和高频电场同时作用下会发生抗磁共振的现象。
该方法可直接测量出半导体中载流子的有效质量，并从而可求得能带极值附近的能带结构。
（母的）要样品纯度更高，在低温。
5直接带隙半导体材料：导带最小值(导带底)和满带最大值相应于相同的波矢k0间接带隙半导体材料：导带最小值(导带底)和满带最大值在k空间中不同位置 . 硅、锗与砷化镓的区别：硅锗为间接带隙半导体；砷化镓是直接带隙半导体。
砷化镓的禁带宽度大，E。
-1.43eV，宽于硅，更宽于锗，因此砷化镓半导体器件能在远高于硅半导体器件工作温度、更高于锗半导体器件工作温度的450℃下正常工作；其pn结的反向电压高，反向饱和电流低，适用于制作大功率半导体器件；能够引入深能级的杂质，制成体电阻率比锗和硅高出三个数量级以上的集成电路衬底。
半导体物理期末考复习材料
第一章 半导体中的电子状态1.元素半导体 硅 和 锗 都是 金刚石 结构 。
2.结构上，金刚石结构由 两套面心立方格子 沿其立方体对角线位移 1/4 的长度套构而成的，3.在四面体结构的共价晶体中，四个共价键是 sp3杂化 。
4.第III 族元素铝、镓、铟和第V 族元素磷、砷、锑组成的 III-V 族化合物 。
也是正四面体结构，四个共价键也是sp3杂化，但具有一定程度的离子性。
是 闪锌矿 结构。
5. ZnS 、GeS 、ZnSe 和GeSe 等 Ⅱ-Ⅵ族化合物 都可以 闪锌矿型 和 纤锌矿型 两种方式结晶，也是以 正四面体结构 为基础构成的，四个混合共价键也是 sp3 杂化，也有一定程度的离子性。
6. Ge 、Si 的禁带宽度具有 负温度系数 。
禁带宽度E g 随温度增加而减小( 负温度系数特性 )7.半导体与导体的最大差别： 半导体的电子和空穴均参与导电 。
半导体与绝缘体的最大差别： 在通常温度下，半导体已具有一定的导电能力 。
8．有效质量的意义半导体中的电子在外场作用下运动时，外力并不是电子受力的总和，电子一方面受到外电场力的作用，另一方面还和内部的原子、电子相互作用着。
电子的加速度应该是 半导体内部势场 和 外电场作用 的综合效果。
为了简化问题，借助有效质量来描述电子加速时内部受到的阻力。
引入有效质量的意义在于它概括了半导体内部势场的作用。
使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及到半导体内部势场的作用。
有效质量可以通过实验直接测得。
有效质量的大小取决于 晶体内电子与电子周围环境 的作用。
电子有效质量的意义是什么？它与能带有什么关系？答：有效质量概括了晶体中电子的质量以及内部周期势场对电子的作用，引入有效质量后，晶体中电子的运动可用类似于自由电子运动来描述。
有效质量与电子所处的状态有关，与能带结构有关：（1）、有效质量反比于能谱曲线的曲率：（2）、有效质量是k 的函数，在能带底附近为正值，能带顶附近为负值。
半导体物理学期末总复习
半导体中的热平衡态
载流子的扩散
在半导体中，不同区域的载流子浓度不同，浓度高的区域的载流子会向浓度低的区域扩散，这种现象称为载流子的扩散。
载流子的漂移
当半导体中存在电场时，载流子会受到电场力的作用，从高电场强度区域向低电场强度区域移动，这种现象称为载流子的漂移。
载流子的输运过程
在半导体中，载流子的浓度分布取决于载流子的产生、复合、扩散、漂移等过程的综合作用。
太阳能电池
利用半导体物理器件的能带结构，可以制造出高效的太阳能电池。
半导体物理器件在新能源和环境中的应用
风能发电装置
利用半导体物理器件的高频特性，可以制造出高效的风能发电装置。
水质监测和污水处理
利用半导体物理器件的化学传感器作用，可以制造出用于水质监测和污水处理中的传感器。
THANK YOU.
谢谢您的观看
04
半导体的光学性质
光吸收
半导体对光的吸收主要取决于材料中的电子和原子结构。在光子能量大于或等于半导体带隙时，光子会被吸收并产生电子-空穴对。
光发射
光发射是半导体中电子从束缚态跃迁到自由态并辐射出光子的过程。光发射的能量与带隙密切相关，带隙越大，发射光的能量越高。
半导体中的光吸收与光发射
光电效应
5G和6G通信技术
随着5G和6G通信技术的不断发展，现代半导体器件需要适应更高的频率和更复杂的通信协议。
半导体物理器件在集成电路中的应用
存储器
半导体物理器件还可以应用于存储器中，例如动态随机存储器和闪存等。
传感器
半导体物理器件还可以应用于传感器中，例如光传感器、温度传感器和压力传感器等。
微处理器
半导体物理器件在集成电路中的应用最为广泛，其中微处理器是其中的代表。
大学半导体材料课后习题答案期末考试复习资料汇总
半导体材料复习资料绪论1.半导体的基本特性？①电阻率大体在10-3~109Ω•cm范围第一章⒈比较SiHCl3氢还原法和硅烷法制备高纯硅的优缺点？⑴三氯氢硅还原法优点：产率大，质量高，成本低，是目前国内外制备高纯硅的主要方法。
缺点：基硼、基磷量较大。
⑵硅烷法优点①除硼效果好；（硼以复盐形式留在液相中）②无腐蚀，降低污染；（无卤素及卤化氢产生）③无需还原剂，分解效率高；④制备多晶硅金属杂质含量低（SiH4的沸点低）缺点：安全性问题相图写出合金Ⅳ由0经1-2-3的变化过程第二章⒈什么是分凝现象？平衡分凝系数？有效分凝系数？答：⑴分凝现象：含有杂质的晶态物质溶化后再结晶时，杂质在结晶的固体和未结晶的液体中浓度不同，这种现象较分凝现象。
⑵平衡分凝系数：固液两相达到平衡时，固相中的杂质浓度和液相中的杂质浓度是不同的，把它们的比值称为平衡分凝系数，用K0表示。
K0=C S/C L⑶有效分凝系数：为了描述界面处薄层中杂质浓度偏离对固相中杂质浓度的影响，通常把固相杂质浓度C S与固体内部的杂质浓度C L0的比值定义为有效分凝系数K effK eff=C S/C L0⒉写出BPS公式及各个物理量的含义，并讨论影响分凝系数的因素。
⒊分别写出正常凝固过程、一次区熔过程锭条中杂质浓度CS公式，并说明各个物理量的含义。
①正常凝固过程：C S=KC0(1-g)k-1C0：材料凝固前的杂质浓度K：分凝系数。
不同杂质的不同K值可以通过查表得出。
②一次区熔过程：C S=C O[1-(1-K)e-Kxl]C0：锭条的原始杂质浓度x：已区熔部分长度K:分凝系数l：熔区长度⒋说明为什么实际区熔时，最初几次要选择大熔区后几次用小熔区的工艺条件。
⑴一次区熔时C S=C O[1-(1-K)e-Kxl],l→大，C S→小→提纯效果好→→l越大越好⑵极限分布时（K一定）K=Bl/（e Bl-1）A=C0BL/(e BL-1) C S（x）=Ae Bxl→大，B→小，A→大，C S→大，提纯的效果越差→→l越小越好所以对于实际区熔，前几次应该用大熔区，越到后面越接近极限分布，应该用小熔区。
半导体器件复习题
半导体器件复习题一、半导体基础知识1、什么是半导体？半导体是一种导电性能介于导体和绝缘体之间的材料。
常见的半导体材料有硅（Si）、锗（Ge）等。
其导电能力会随着温度、光照、掺入杂质等因素的变化而发生显著改变。
2、半导体中的载流子半导体中有两种主要的载流子：自由电子和空穴。
在本征半导体中，自由电子和空穴的数量相等。
3、本征半导体与杂质半导体本征半导体是指纯净的、没有杂质的半导体。
而杂质半导体则是通过掺入一定量的杂质元素来改变其导电性能。
杂质半导体分为 N 型半导体和 P 型半导体。
N 型半导体中多数载流子为自由电子，P 型半导体中多数载流子为空穴。
二、PN 结1、 PN 结的形成当 P 型半导体和 N 型半导体接触时，在交界面处会形成一个特殊的区域，即 PN 结。
这是由于扩散运动和漂移运动达到动态平衡的结果。
2、 PN 结的单向导电性PN 结正偏时，电流容易通过；PN 结反偏时，电流难以通过。
这就是 PN 结的单向导电性，是半导体器件工作的重要基础。
3、 PN 结的电容效应PN 结存在势垒电容和扩散电容。
势垒电容是由于空间电荷区的宽度随外加电压变化而产生的；扩散电容则是由扩散区内电荷的积累和释放引起的。
三、二极管1、二极管的结构和类型二极管由一个 PN 结加上电极和封装构成。
常见的二极管类型有普通二极管、整流二极管、稳压二极管、发光二极管等。
2、二极管的伏安特性二极管的电流与电压之间的关系称为伏安特性。
其正向特性曲线存在一个开启电压，反向特性在一定的反向电压范围内电流很小，当反向电压超过一定值时会发生反向击穿。
3、二极管的主要参数包括最大整流电流、最高反向工作电压、反向电流等。
四、三极管1、三极管的结构和类型三极管有 NPN 型和 PNP 型两种。
它由三个掺杂区域组成，分别是发射区、基区和集电区。
2、三极管的电流放大作用三极管的基极电流微小的变化能引起集电极电流较大的变化，这就是三极管的电流放大作用。
期末复习半导体材料(福大)
2-3锗、硅的区熔提纯
• 区熔法晶体生长 crystal growth by zone melting method
利用多晶锭分区熔化和结晶来生长单晶体的方法。将棒 状多晶锭熔化一窄区,其余部分保持固态,然后使这一熔区 沿锭的长度方向移动，使整个晶锭的其余部分依次熔化后 又结晶。
一次区熔的效果，l 越大越好 极限分布时，l越小，A越小，B越大，锭头杂质浓度 越低，纯度越高
应用：前几次用宽熔区，后几次用窄熔区。
2.熔区的移动速度 BPS公式??? keff
过快的f使得提纯效果差, 区熔次数增多
k0 (1 k0 )e
f D
k0
f越小，keff越接近k0，提纯效果好, 区熔次数少, 但是过低 的f使得生产效率低
• 界面附近靠近固体端,杂质浓度高, 靠近熔体端,杂质浓度低.
• (2) K0 ＞ 1 CS ＞ CL,固体中的杂质浓度大,因此固 相界面会吸收一些界面附近的熔体中的杂质 , 使得界面处熔体薄层中杂质呈缺少状态,这一 薄层称为贫乏层. • 为了描述界面处薄层中的杂质浓度与固相中 的杂质浓度关系,引出有效分凝系数 Keff=CS/CL0
• 一次区熔后,材质尽可能的赶到锭条的两头 .
极限分布
• 经过多次区熔提纯后,杂质分布状态达到 一个相对稳定且不再改变的状态,这种极 限状态叫极限分布,也叫最终分布.
达到极限分布时杂质在锭中分布的关系式
• CS(x)=AeBx • K=Bl/(eBl-1) • A=C0BL/(eBL-1) CS(x):极限分布时在x处固相中杂质浓度 K:分凝系数, l:熔区长度 X:锭的任何位置 C0:初始杂质浓度 L:材料的锭长度 若知道KB A CS(x)
半导体材料复习资料
1.半导体的主要特征：1.电阻率大体在10e-3∼10e9Ωcm2.电阻率的温度系数是负的3.通常具有很高的热电势。
4.具有整流效应。
5.对光具有敏感性。
2.半导体材料：第一代为Si、第二代为GaAs、第三代微GaN。
3.半导体：无机半导体结晶半导体元素半导体化合物半导体无定形半导体元素半导体化合物半导体有机半导体4.Si的三种制备:SiCL4氢还原、SiHCL3氢还原、SiH4法5.精馏的原理：精馏提纯是利用混合液中各组分的沸点不同来达到分离各组分的目的。
精馏的目的： SiHCL3提纯的主要方法。
6.硅烷法的优点：1.除B效果好 2.无腐蚀性3.分解温度低4.沸点低5.外延时自掺杂低7.分凝现象：将含有杂质的结晶态物质熔化后再结晶时，杂质在结晶的固体和未结晶的液体中浓度是不同的，这种现象就叫分凝现象。
8.熔区提纯：利用分凝现象将物料局部熔化形成狭窄的熔区，并令其沿锭长从一端缓慢的移动到另一端，重复多次使用杂质尽量被集中在尾部或头部，进而达到使中部材料被提纯的技术。
9.平衡分凝系数：在一定温度下，平衡状态时，杂质在固液两相中浓度的比值，以此来描述该体系中杂质的分配关系。
（ K0=C S/C L）10.有效分凝系数：通常把固相杂质浓度C S与熔体内部的杂质浓度C L0的比值定义为有效分凝系数K eff。
(K eff=C S/C L0)11.BPS: K eff=K0/[(1-K0)e-fδ/D+K0]条件：1.f>>D/δ时，K eff趋于1。
2.当f<<D/δ时，K eff趋于K0。
3.当f≈D/δ时，K eff变化最大。
12.分凝现象使杂质浓度分布不均匀：1.对于K<1的杂质，其浓度越接近尾部越大，向尾部集中。
2.对于K>1的杂质，其浓度越接近头部越大，向头部集中。
3.对于K≈1的杂质，基本保持原有的均匀分布的方式。
13.极限分布：经过多次区熔提纯后，杂质分布状态将达到一个相对稳定且不再改变的状态，把这种极限状态叫做极限分布。
