变频器与电抗器
变频器前端加电抗器的好处
通过对变频器和电抗器的学习，现在我对变频器前端为何要加电抗器，或者说是在变频器前端加电抗器有什么好处，有了一定的了解:首先，众所周知的是变频器主要有三个功能：（1）调速，节能。
（2）软启动。
（3）保护。
当然，变频器的这三项基本功能都是针对电机而言的，本来变频器就是用来为负载中的电机服务的。
那么，我的电抗器对变频器的好处阐述也是从变频器的这三项功能展开的。
一、保护电子元件不受电网扰动的影响，同时又保护电网不受驱动器的扰动影响。
这是因为，在现实中的整流桥采用的都是一些非线性的元件，比如说二极管，这样会使交流侧的电流产生畸变，所以增加电抗器可以改善交流侧的电流波形。
也就是说变频器前端加电抗器主要就是针对交流侧的，也就是通常说的输入电抗器。
输入侧加电抗器是增加了电流的阻抗，降低由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压峰值，故而，输入侧加电抗器既能阻止来自电网的干扰，同时又能减少整流桥产生的谐波电流对电网的污染。
二、防止高浪涌电流，减小输入元件的瞬态负载。
这是针对变频器的软启动功能而言的。
这是因为，电机在实践操纵应用中一般是降压启动或者是全压启动的，这些启动方式在启动的时候都需要非常大的电压电流，会对电网产生一定冲击，也会对设备产生不利，而且大的启动电流势必会消耗大的电能，这仅仅是用于启动的。
所以变频器的软启动功能此时就发挥了优点，启动不仅只需要很小的电流就可以，而且也减少了对电网和设备的冲击。
但问题是此时的变频器必然会承受一定的浪涌电流电压。
那么进线端的电抗器就可以用爱限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或者平滑整流桥中的电压缺陷。
三、保护需要。
这一点就很像变频器对设备的保护，那么变频器前端加入电抗器就是对驱动器的电子元件保护，这样就能大大提高变频驱动的使用寿命和它的工作效率。
变频器在使用过程中，经常会受到浪涌电流电压的冲击，所以在变频器前端加入电抗器用来抑制浪涌电压和浪涌电流，保护变频器，延长使用寿命。
变频器输入输出电抗器
变频器输出电抗器输出电抗器，英文名为“Output Reactor” ，主要应用于工业自动化系统工程中，特别是使用变频器的场合，用于延长变频器的有效传输距离，有效抑制变频器的IGBT模块开关时产生的瞬间高压。
一、输出电抗器的类型输出电抗器有两种类型：1.1、铁芯式输出电抗器当变频器的载波频率小于3KHZ时采用铁芯式输出电抗器。
1.2、铁氧体式输出电抗器当变频器的载波频率小于6KHZ时采用铁氧体式输出电抗器。
二、输出电抗器的作用输出电抗器主要在以下两个方面发挥作用：2.1、增大变频器的有效传输距离当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流，增大了变频器到电动机的有效传输距离；2.2、有效抑制IGBT开关时的瞬间高压变频器输出端增加输出电抗器的作用是为了输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
三、使用说明为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
变频器专用型输出电抗器概述变频器专用型输出电抗器，安装于变频器的电源输出线与电机之间，用绿波杰能MLAD系列变频器专用型输出电抗器以钝化变频器输出电压（开关频率）的陡度，减少逆变器中的功率元件的扰动和冲击，且在负载合闸瞬间能够有效地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。
类型变频器专用型输出电抗器根据其选用的芯体材质的不同，分为以下两种：1、铁芯式变频器专用型输出电抗器当变频器的载波频率小于3KHZ时采用铁芯式变频器专用型输出电抗器。
2、铁氧体式变频器专用输出电抗器电抗器当变频器的载波频率小于6KHZ时采用铁氧体式变频器专用型输出电抗器。
作用1、有效降低IGBT输出的高dv/dt,延长电机寿命；2、抑制变频器输出的谐波干扰；3、补偿长线分布电容的影响，延长传输距离(最大允许电动机电缆长度主要取决于传动装置的开关频率和输出电压)；4、减小变频器噪声；使用环境1、海拔高度不超过2000米；2、运行环境温度-25℃～+45℃，相对湿度不超过90%；3、周围无有害气体，无易燃易爆物品；4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备；性能参数1、可用于400V、660V系统；2、额定绝缘水平3kV/min；3、电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K；4、电抗器噪声不大于45dB；5、三相电抗器的任意两相电抗值之差不大于±3%。

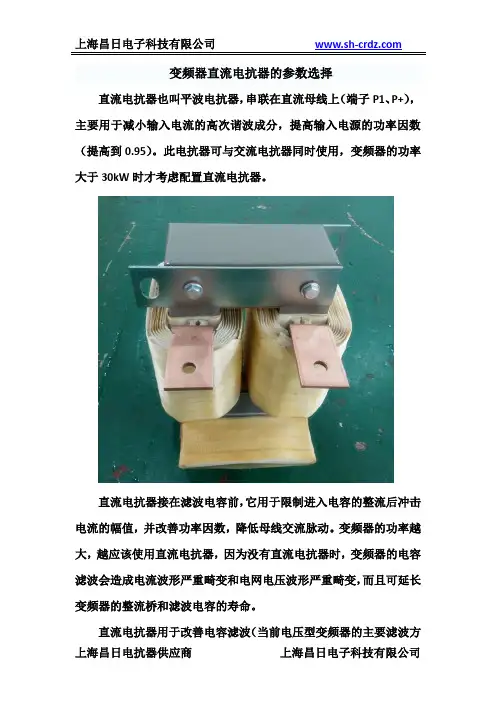

变频器直流电抗器的参数选择
变频器直流电抗器的参数选择
直流电抗器也叫平波电抗器，串联在直流母线上（端子P1、P+），主要用于减小输入电流的高次谐波成分，提高输入电源的功率因数（提高到0.95）。
此电抗器可与交流电抗器同时使用，变频器的功率大于30kW时才考虑配置直流电抗器。
直流电抗器接在滤波电容前，它用于限制进入电容的整流后冲击电流的幅值，并改善功率因数，降低母线交流脉动。
变频器的功率越大，越应该使用直流电抗器，因为没有直流电抗器时，变频器的电容滤波会造成电流波形严重畸变和电网电压波形严重畸变，而且可延长变频器的整流桥和滤波电容的寿命。
直流电抗器用于改善电容滤波（当前电压型变频器的主要滤波方
式是电容滤波）造成的输入电流波形畸变和改善功率因数、减少和防止冲击电流造成整流桥损坏和电容过热。
当电源变压器和输电线路的电阻较小、电网瞬变频繁时，都需要使用直流电抗器。
直流电抗器能使逆变环节的运行更稳定，并能限制短路电流。
直流电抗器电感值的选择一般为变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少为1.7倍，即
LCD= (2～3)LAC (2-37)
例如，对于三相380V、90kW变频器所配直流电抗器，有
LCD= (2～3)LA1= (2～3)×0.123=0.246～0.369(mH)
选择工作电流为170A、电感量为0.2mH的电抗器。

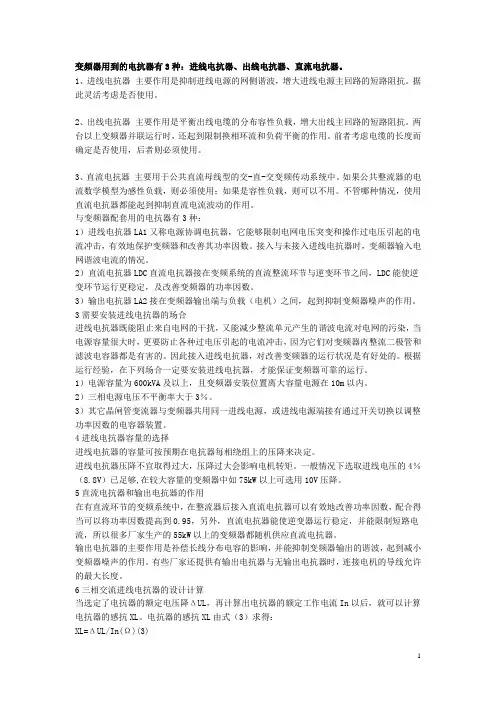

变频器是否需要加进线出线电抗器
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
与变频器配套用的电抗器有3种：1）进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。
接入与未接入进线电抗器时，变频器输入电网谐波电流的情况。
2）直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间，LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3）输出电抗器LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。
3需要安装进线电抗器的场合进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。
因此接入进线电抗器，对改善变频器的运行状况是有好处的。
根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。
1）电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内。
2）三相电源电压不平衡率大于3％。
3）其它晶闸管变流器与变频器共用同一进线电源，或进线电源端接有通过开关切换以调整功率因数的电容器装置。
4进线电抗器容量的选择进线电抗器的容量可按预期在电抗器每相绕组上的压降来决定。
进线电抗器压降不宜取得过大，压降过大会影响电机转矩。
什么情况下变频器前面加滤波器 后面加电抗器
电抗器，变压器专业供应商电抗器变压器品质源于专业什么情况下变频器前面加滤波器，后面加电抗器？
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供应，欢迎新老顾客咨询。
前面加滤波器：用来抑制从变频器电源线发出的高频传导性干扰和射频干扰。
后面加电抗器：变频器到电机的连线大于50米。
可减小漏电电流，增大电机的使用寿命。
上海昌日电子科技有限公司。
变频器增加输出电抗器的作用
变频器增加输出电抗器的作用是什么?
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
变频器设备为什么总是要求有接地线不接是有时会有麻手的感觉能否从原理的角度给予解释如果不接对设备或人员会有啥坏处？
防漏电、抗干扰。
提高功率因数，稳压，整流，主要用于对付高次谐波。
输出线圈一般在电压型变频器用于一拖多时，解决部分电机起停的浪涌电压问题。
变频器进出线电抗器参数的选择
变频器进出线电抗器参数的选择上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供应，欢迎新老顾客咨询一、关于变频器进线电抗器（输入电抗器）的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即进线电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器（输出电抗器）的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
出线电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器），串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
30KW变频器电抗器-输入电抗器-输出电抗器-直流电抗器
30KW变频器电抗器-输入/输出-直流电抗器变频器电抗器包括输入电抗器（进线电抗器），输出电抗器（出线电抗器），直流电抗器（平波电抗器）。
30KW变频器输入电抗器（进线电抗器）变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射输入电抗器型号JXL-口A/口%电压降（V)额定电流(A输入电抗器30KW变频器输入电抗器（进线电抗器）名称输入电抗器型号JXL适用设备各类变频器作用抑制合闸涌流,谐波变频器功率30KW电流80A相数三相电压380V冷却方式自冷耐压3000V产地上海品牌昌日电抗器温升<65DB 防护等级IPOO绝缘等级F级场合户内使用包装木箱电压降2%常规2%，可定做电抗器规格依据标准; IEC289:1987电抗器GB10229-88 壹，30KW变频器输入电抗器（进线电抗器）概述：输入电抗器通常与变频器相串联，变频器在工作时会产生较大的谐波，安装了输入电抗器（进线电抗器）可以抵制变频器产生的谐波向电网传递，减少变频产生的谐波对其它元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响；是变频前重要元件之一。
贰，30KW变频器输入电抗器（进线电抗器）性能特点：变频器输入电抗器铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
变频器输入电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好变频器输入电抗器线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
37KW变频器配套专用电抗器
SDK-90 90A 1%-2% 195
120
130
102
165
8.5*20
SDK-120 120A 1%-2% 250
182
135
96
230
11*18
SDK-150 150A 1%-2% 290
214
140
100
240
11*18
SDK-200 200A 1%-2% 290
214
140
100
240
11*18
37KW 变频器配套直流电抗器技术参数 1、额定工作电压： 400V-1200V/50Hz 2、额定工作电流：3A 至 1500A@40℃ 3、抗电强度： 铁芯-绕组 3000VAC/50Hz/5mA/10s 无飞弧击穿(工厂测试)
4、绝缘电阻： 1000VDC 绝缘阻值≥100MV 5、电抗器噪音： 小于 65dB（与电抗器水平距离点 1 米测试） 6、防护等级： IP00 7、绝缘等级： F 级以上 8、产品执行标准： IEC289:1987 电抗器 37KW 变频器配套直流电抗器电气原理图
装置产生的谐波。如果整流器连接导致直流电机的直流纹波过高，那么就必须使用这些电抗 器来实现无故障的换相并降低电机损耗。 37KW 变频器配套直流电抗器性能特点 铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的 每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器 铁芯表面生锈问题。在运行中大大减小了噪音和振动。 电抗器均采用真空浸漆工艺，经高温热烘固化。线圈有良好的绝缘性能，整体机械强度高， 防潮性能好线圈采用 F、H 级绝缘系统，大大提高了长期运行的可靠性。温升低，损耗小， 成本低，综合利用率高。体积小，重量轻，占用空间小，便于安装。 37KW 变频器配套直流电抗器产品作用 1、 改善电容滤波造成的输入电流波形畦变。 2、 减少和防止因冲击电流造成整流桥损坏和电容过热。 3、 提高功率因素，降低直流母线交流脉冲。 4、 限制电网电压的瞬变。 37KW 变频器配套直流电抗器产品型号
变频器进出线电抗器的选择
变频器进出线电抗器的选择变频器内的高频开关元器件会产生大量的谐波和输出很高的du/dt，为抑制变频器的负面作用，通常在变频器进线和出线处设置电抗器，针对此电抗器的选型问题，本文归纳了一些选型方法。
标签：变频器；电抗器；谐波1. 引言随着电力电子工业飞速发展，变频器在电机调速领域中的应用越来越广泛，变频器以其节能、无级调速等优点得到了广大电气技术人员的青睐。
但是变频器随之带来的负面影响也不容忽视。
变频器会向电网注入谐波，对电网产生不利影响；变频器输出的PWM电压具有很高的du/dt，会对用电设备产生不利影响。
为了更加合理的应用变频器，通常在变频器输入和输出端设置电抗器，来减少变频器谐波对电网的影响和降低变频器输出电压的du/dt。
[1]2. 变频器输入电抗器选择输入电抗器设置在电源和变频器之间，一方面用来限制电网电压突变与操作过电压引起的电流冲击，起到保护变频器的作用；另一方面抑制变频器输入到电网的谐波电流，提高变频器的功率因数，达到净化电网的目的。
2.1通常在以下情况下需要设置输入电抗器：1）变频器所用之处的电源容量与变频器容量之比为10：1以上；电源变压器容量大于500kV A。
当电源容量较大时，要防止各种过电压引起的电流冲击，因为电流冲击会损坏变频器内整流二极管和滤波电容器。
3. 变频器输出电抗器选择3.1 输出电抗器的作用因为变频器的输出电压是按载波频率变化的高频电压，输出电流中也存在着高频谐波电流。
当电动机和变频器间的距离较远时，在传输线路中，分布电容的作用将不可小视，容易引起以下问题：1）电缆对地电容给变频器额外增加了峰值电流。
2）变频器产生的高频瞬变电压du/dt，容易對电动机绝缘造成损坏。
输出交流电抗器接在变频器输出端与电动机之间。
它的作用是：限制电动机绕组上的电压上升率；降低电缆分布电容的影响，使电动机在引线较长时也能正常工作。
3.2输出交流电抗器的选择1）额定电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
变频器输入电抗器选择
变频器输入电抗器选择变频器将电网的沟通电压转变为直流经整流后都经电容滤波，电容的使用使输入电流呈尖峰脉冲状，当电网阻抗小时，这种尖峰脉冲电流极大，造成很大的谐波干扰，并使变频器整流桥和电容简单损坏。
输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的谐波，削减电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75~0.85）。
沟通变频调速系统输入侧设置的沟通电抗器或EMC滤波器，应依据变频器安装场所的其他用电设备对电网品质的要求，若变频器工作时已影响这些设备正常运行，可在变频器输入侧设置沟通电抗器或EMC滤波器，来抑制由功率元件通断引起的谐波和传导辐射。
若与变频器连接的电网的变压器中性点不接地，则不能选用EMC滤波器。
电源侧的沟通输入电抗器用于改善输入电流波形、提高整流器和滤波电容寿命、削减不良输入电流波形对电网的干扰、协调同一电网上晶闸管变换器造成的波形影响、削减功率切换和三相不平衡的影响，因此也称为电源协调电抗器，输入电抗器LA1能够限制电网电压突变和操作过电压引起的电流冲击，有效地爱护变频器和改善其功率因数。
变频调速系统接入与未接入输入电抗器时，输入电网的谐波电流的状况如图1所示。
从图2中可以看出，接入电抗器后能有效地抑制谐波电流。
电抗器的作用是防止变频器产生的谐波通过电源的输入回路返回到电网从而影响其他用电设备。
依据运行阅历，在下列场合应考虑安装输入电抗器，才能保证变频器平安牢靠的运行。
1)变频器所接电源的容量与变频器容量之比为10：1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图2所示。
图1 变频调速系统接入与未接入输入电抗器的比较图2 需要安装进线电抗器的电源2)三相电源电压不平衡率大于3%，电源电压不平衡率K可按下式计算：(1)式中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。
变频器接输出电抗器问题以及工作原理
变频器接输出电抗器问题以及工作原理用变频器控制电机，电机离变频器的距离超过多少米就需要加输出电抗器?以前见到别人一台施耐德的变频器，电机离变频器有近300米，没有加输出电抗器，刚开始上电，变频器报输出3相短路故障，事实上输出3相接法完全正确，他们把变频器里的某些参数值(具体什么参数我也不知道)修改了一下，变频器就能正常工作了;若是西门子440或6ES70变频器也能修改某些参数让电机离变频器的距离很远时也能正常工作吗?具体是哪些参数呢?答：1、在变频器输出侧共有以下几种选件：1)Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。
另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
2)Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。
3)Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力。
2、用变频器控制电机，电机离变频器的距离超过多少米就需要加输出电抗器——不同品牌的变频器，这个规定数值是不一样的。
而且有的品牌变频器，标配供货范围内就含有输出电抗器，你想不要都不行。
还有的品牌变频器，380V产品不是标配输出电抗器，而690V产品就必须标配输出电抗器了。
3、他们把变频器里的某些参数值(具体什么参数我也不知道)修改了一下，变频器就能正常工作了——可能是修改了载波频率参数。
变频器在什么时候需要添加输出电抗器呢？
变频器在什么时候需要添加输出电抗器呢？
1、电机电缆长度较长，为消除或减小反射波对电机的影响；
2、电机绝缘较差时，需要添加输出电抗器，因为通早期国产电机绝缘较差，不是专用变频电机，需要考虑；
3、从变频器用途上讲，需要降低PWM反射波及dV/dT对电机的影响时需要添加输出电抗器。
那什么时候变频器需要加输入电抗器呢？
a、电源上有功率因数校正（补偿）装置；
b、电源被雷击或操作过电压时需要加输入电抗器；
c、变频器容量远小于前级供电变压器或者需要提高功率因数，降低谐波THD，所以需要加输入电抗器；
性能参数:
1.额定工作电压：380V/660V 50Hz
2.额定工作电流：5A至1600A @ 40℃
3.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试）
4.绝缘电阻：1000VDC绝缘阻值≥100MV
5.电抗器噪音：小于65dB（与电抗器水平距离点1米测试）
6.防护等级：IP00
7.绝缘等级：F级
8.产品执行标准：IEC289:1987电抗器|GB10229-88电抗器(eqv IEC289:1987)|JB9644-1999半导体电气传动用电抗器。
变频器用进线出线电抗器应该如何选择
变频器用进线，输出电抗器如何选择由于变频器被使用在各种不同的电气环境,不采取恰当的保护措施,就会影响变频器运行的稳定性和可靠性。
实践证明,适当选配电抗器与变频器配套使用,可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击,同时亦可以减少变频器产生的谐波对电网的污染,并可提高变频器的功率因数。
因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。
一、关于变频器进线电抗器的选择问题1.阻抗电压降:阻抗电压降是指50hz时,对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
2.电感量的选择:电抗器的额定电感量也是一个重要的参数!若电感量选择不合适,会直接影响额定电流下的阻抗电压降的变化,从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
3.额定交流电流的选择:额定交流电流是从发热方面设计电抗器的长期工作电流,同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
二、关于变频器输出电抗器的选择问题1.阻抗电压降:阻抗电压降是指xhz时,对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
2.电感量的选择:电抗器的额定电感量也是一个重要的参数!若电感量选择不合适,会直接影响额定电流下的电压降的变化,从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定,然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积,才能确定实际电压降。
3.对应额定电流的电感量与电缆长度:电缆长度额定输出电流电感量。
4.额定交流电流的选择:额定交流电流是从发热方面设计电抗器的长期工作电流,同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
变频器进线电抗器的选择
变频器进线电抗器的选择
1.阻抗电压降：阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
2.电感量的选择：电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
3.额定交流电流的选择：额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
变频器输出电抗器的选择
1.阻抗电压降：阻抗电压降是指XHz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
2.电感量的选择：电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
3.对应额定电流的电感量与电缆长度：电缆长度额定输出电流电
感量。
4.额定交流电流的选择：额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
280KW变频器配套专用电抗器
上海民恩电气有限公司手机：158********QQ:969827336联系人:刘先生本文中介绍了变频器输入电抗器，输出电抗器，直流电抗器；产品性能良好用于进口品牌变频器和国产变频器；280KW变频器配套专用输入输出电抗器，直流电抗器等，供您参考！280KW变频器配套专用电抗器产品技术参数1依据标准：GB10229-88电抗器JB9644-1999半导体电气传动用电抗器2电抗器型号：SLK-700-0.023品牌：民恩4相数：三相5频率：50HZ6配套变频器额定功率：280KW7额定工作电压：380V/50HZ或660V/50HZ8额定工作电流：700A9额定电感：0.02mH（可根据客户提供参数生产）10电抗器额定端电压:4.4V11抗电强度：3000VAC/50HZ/5mA/10s无飞弧击穿12额定电抗率:2%Ω13绝缘电阻：＞100M14防护等级：IP0015绝缘等级：F/H级16噪声:＜65dB（与电抗器水平距离点1米测试）17冷却方式：AN18使用条件：户内19海拔高度:2000m20环境温度:-25℃～+45℃21外形尺寸:300L*230W*280H22安装孔尺寸：250A*140B23单位：mm280KW变频器配套专用输入电抗器的外形尺寸：280KW变频器配套专用输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
280KW变频器配套专用输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
关于变频器用进线电抗器、出线电抗器的选择
关于变频器用进出线电抗器、出线电抗器的选择随着电力电子技术的迅速发展，从20世纪90年代以来，交流变频调速已成为电气传动的主流，其应用范围日益广泛。
由于变频器被使用在各种不同的电气环境，不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。
一、关于变频器进线线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
变频器直流电抗器的作用及原理
变频器直流电抗器的作用及原理嘿，朋友们，今天咱们来聊聊变频器和它的好朋友——直流电抗器。
听起来有点儿高大上，其实就是在电气设备里的一些小细节，但它们可真是不可或缺啊。
先说说变频器，顾名思义，它的工作就是通过改变电频率来控制电机的速度。
想象一下，变频器就像一个调音师，随时调整乐器的音调，让一切都变得和谐。
但你知道吗，这调音师在工作的时候，有时候也需要一个帮手，而这个帮手就是直流电抗器。
直流电抗器到底是干嘛的呢？简单来说，它主要是用来限制电流的变化，起到一个“稳稳的哇”作用。
想想看，电流就像是高速公路上的小车，突然刹车可不行，容易出事故。
直流电抗器就像是交通警察，确保电流不会突然加速或者减速。
它能保护变频器和电机不被突发的电流冲击搞得七荤八素。
你可能会问，为什么不直接把电流控制好呢？这可不是简单的开关可以解决的问题。
电流的变化太快，直流电抗器就是为了给它加点儿“缓冲”，让电流的变化像慢动作回放一样，稳稳地进行。
再说说电抗器的原理吧。
直流电抗器里有一根线圈，当电流流过的时候，会产生一个磁场，这个磁场就像一张大网，抓住电流的变化，慢慢放开。
这样的设计就能避免突如其来的电流冲击，减少对设备的损伤。
这就像你在玩过山车的时候，突然刹车，心脏可能会吓得“咯噔”一声，而如果是慢慢减速，那可就轻松多了。
所以，电抗器的存在，真的是给设备一个安全感，让它们能够在工作中更安心。
说到这里，咱们不能忽视电抗器的“环保”属性。
电抗器还能够减少电能的损耗，这可真是好事一桩。
大家都知道，省电可是我们每个人的责任，尤其是在这个资源日益匮乏的时代。
电抗器在这里充当了节能小卫士的角色，帮助咱们把电力资源利用到极致。
就像是精打细算的老妈，时刻提醒你不要浪费，让每一度电都发挥出最大的效用。
试想一下，如果没有电抗器，电流在设备里“横冲直撞”，那可就不光是浪费电，还有可能造成设备的损坏，得不偿失。
不仅如此，直流电抗器还能降低电磁干扰。
电机在运行的时候，难免会产生一些电磁波，这就像是摇滚音乐中的噪音，有时候让人心烦意乱。
变频器直流电抗器的作用及计算方法
变频器直流电抗器的作用及计算方法
因为脉动的直流输出电压中所包含的谐波分量，在逆变时将产生不必要的损耗和发热，谐波中的负序分量则产生反向力矩，而且当晶闸管深控时，若脉动的直流输出电压的瞬时值低于电动机的反电势，将使电流不连续。
整流电路的脉波数总是有限的，且在输出的直流电压中总是有纹波的，这种纹波往往有害，需要由平波电抗器加以抑制，平波电抗器用于整流以后的直流回路中，经平波电抗器后输出的直流接近于理想直流。
平波电抗器LDC接在变频器的整流环节与逆变环节之间，LDC能使逆变环节运行得更稳定，减小输入电流的高次谐波成分，提高输入电源的功率因数（提高到0.95），并能限制短路电流。
平波电抗器可与交流电抗器同时使用，变频器功率>30kW时才考虑配置平波电抗器。
直流电抗器能阻止进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线交流脉动。
直流电抗器的电感值的选择一般为同样变频器输入侧交流电抗器3%阻抗电感量的2～3倍，最少要1.7倍，即
LCD= (2～3) LAC (5-19)
例如，对三相380V、90kW变频器所配直流电抗器计算：
LCD= (2～3) LLA1= (2～3)×0.123=0.246≈0.369mH
选择能长期通电170A，电感量为0.2mH的电抗器。
变频器中直流电抗器的作用
变频器中直流电抗器的作用嘿，朋友们！今天咱们来聊聊变频器里的直流电抗器，这可是个相当有趣又特别重要的小玩意儿呢。
我有个朋友，小李，他是搞电机设备维修的。
有一次，他跟我吐槽说，他们厂里的变频器老是出问题，电机运行起来也是时好时坏的，可把他愁坏了。
我就问他，那你有没有检查变频器里的直流电抗器呀？他一脸疑惑，直流电抗器？那是干啥的？我当时就想，哎呀，这直流电抗器的作用看来很多人都不太清楚呢。
那这直流电抗器在变频器里到底起啥作用呢？咱们先打个比方吧。
把变频器比作是一个交通枢纽，各种电能的信号就像是来来往往的车辆。
这直流电抗器呢，就像是交通枢纽里的交警，指挥着电能的走向，让一切都井然有序。
从专业的角度来说，直流电抗器能够改善变频器的输入电流波形。
你想啊，如果输入电流波形乱七八糟的，就像一群调皮捣蛋的孩子到处乱跑，这肯定会出问题的。
直流电抗器就像是一个严厉的老师，把这些调皮的“孩子”管得服服帖帖的，让输入电流的波形变得平滑。
这样一来，电网的功率因数就提高了。
功率因数这东西可重要啦，就好比是你干活的效率。
功率因数高了，就像是你干活又快又好，没有做无用功。
要是功率因数低呢，那就像你在那瞎忙活，真正有效的工作没做多少。
这时候，直流电抗器的作用不就像一个得力的助手，帮着我们把工作效率提高了嘛。
还有哦，直流电抗器可以减小变频器产生的谐波电流。
谐波电流这东西就像是噪音一样，是一种干扰。
如果把变频器比作是一个安静的音乐会场，谐波电流就是那些刺耳的杂音。
直流电抗器就像是一个隔音屏障，把这些“杂音”给挡在外面，让音乐会场里保持纯净的音乐。
这对整个电气系统来说是非常重要的。
你想啊，如果到处都是这种“杂音”，其他的电气设备能正常工作吗？就像你在一个嘈杂的环境里，能安心做事情吗？肯定不能呀。
我又跟小李说起这些，他眼睛一下子就亮了起来。
他说，那这直流电抗器还真是个宝贝呢。
我说是呀。
我还给他举了个例子，假如变频器是一个人的身体，那直流电抗器就像是人的肝脏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器与电抗器
1、变频器与各种电抗器连接方式为串联
2、电抗器在变频器上的作用
输出电抗器的作用：
输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
输入电抗器的作用；
用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
直流电抗器的作用：
直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
电抗器产品执行检验标准：
IEC289：1987 电抗器
GB10229-88 电抗器
JB9644-1999 半导体电气传动用电抗器
GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》
3、电抗器的选型额定
交流电流的选择
额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
电压降
电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
电感量的选择
电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实
际电压降。
电缆长度额定输出电流电感量
300米 100A 46μH 200A 23μH 250A 16μH 300A 13μH
600米 100A 92μH 200A 46μH 250A 34μH 300A 27μH
理想的电抗器在额定交流电流及以下，电感量应保持不变，随着电流的增大，而电感量逐渐减小。
当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。
当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。
当额定电流大于4倍时，电感量减小到额定电感量的0.35倍
在高压补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。
因此电抗器在补偿装置中的作用非常重要。
只有科学、合理的选用电抗器才能确保补偿装置的安全运行。
对于电抗器的选用主要有三方面的内容：电抗器的电抗率K值的选取和电抗器结构（空芯、铁芯）以及电抗器的
安装位置（电源侧、中性点侧）。
4、电抗器的结构选择：
电抗器的结构形式主要有空芯和铁芯两种结构。
铁芯结构的电抗器主要优点是：损耗小，电磁兼容性叫好，体积小。
缺点是：有噪音并在事故电流较大时铁芯饱和失去了限流能力。
当干式铁芯且采用氧树脂铸线圈的电抗器，其动、热稳定性均很好，适合装在柜中。
油浸式铁芯电抗器虽然体积大些，但噪音较小，散热较好，安装方便，适用于户外使用。
空芯电抗器的主要优点是：线性度好，具有很强的限制短路电流的能力而且噪音小。
缺点是：损耗大，体积大。
这种电抗器户内，户外都适合，但不适合装在柜中。
在户外安装容易解决防止电磁感应问题。
最好采用分相布置“品”字形或“一”字形。
这样相间拉开了距离，有利于防止相间短路和缩小事故范围。
所以这种布置方式为首选。
当场地受到限制不能分相布置时，可采用互相叠装式产品。
三相叠装式产品的 B相线圈绕线制方向为反方向使支柱绝缘承受压力，因此在安装时一定按生产厂家的规定。
