汽轮机液压调节系统.
汽轮机电液调节系统与液压调节系统的对比分析
0前言随着国家对能源环保的重视,我公司对废气(汽)也进行充分的利用。
根据炼铁高炉富余煤气和转炉富余蒸汽,陆续建成两台12MW煤气发电机组、一台25MW煤气发电机组和一台6MW饱和蒸汽发电机组。
1、2#机组调节系统为纯液压调节。
3#、4#调节系统为数字电液控制系统(Digital Electric Hydraulic control system),简称DEH。
通过近几年的运行对比,DEH系统明显优于纯液压控制系统。
1DEH系统与液压系统区别1.1信号采集不同1、2#机组调节系统由机械部件组成,以油压做为感受转速的信号和传递动力;3、4#机组采用电子元件对转速、功率等信号进行测量和计算,使用液压机械对配汽机构进行驱动。
1.2组成结构不同在结构上,调节系统可分为感应机构、传动放大机构、执行机构和反馈机构四个部分。
1.2.1感应机构、传动放大机构:纯液压调节系统由离心式径向钻孔泵来感受外界电负荷变化引起机组转子转速的变动,离心式径向钻孔油泵特点之一、当进口油压一定时,油泵出口油压的变化与转速的变化成正比例;第二、当进口油压一定时,油泵出口油压仅与汽轮机转速有关,而与油的流量几乎无关,它的P-Q曲线是条与横坐标几乎平行的水平线,减少了油压的波动。
因此,油泵的出口油压随转速升高而升高,反之则下降。
主油泵在转速变化时发出的油压变化信号是很小的,而调速汽门受到的蒸汽作用力却比较大,通过将油泵出口的油压变化放大后,再去控制调速汽门。
油压作用在油门底部引起压力变换器内滑阀的移动,脉冲油压信号经压力变换器进行一级放大后经油动机进行二次放大,然后驱动油动机动作。
其动作过程图如下:图1全液压调节系统动作过程方块图DEH分为电子控制部分和液压调节保安部分。
电子控制系统部分主要包括操作员站、HUB、控制柜等。
控制柜中除配有与通常DCS 系统相似的开入、开出、模入、模出I/O模块外,还配有DEH专用模块———测速单元、伺服单元。
DEH液压调节系统介绍高教知识
调节保安系统大致可分为：DEH系统（电子部 分）、EH油供油系统、EH执行机构、危急保 安系统、ETS系统（电子部分）和TSI系统几 大部分。
今天向大家介绍的是EH油供油系统、EH执行 机构、危急保安系统。了解一下这些系统的组 成、流程和一些主要设备的工作原理。
全面分析
1
DEH系统功能简介
2. 每个油动机与系统之间都有3根油管相连，一根是由 EH供油系统提供的高压油作为油动机的动力油源送 到每一个油动机，还有一根回油管与系统的有压回 油管相连，出口处有一逆止阀，防止在线维修时有 压回油倒流，另一根为安全油管，出口处也有一个 逆止阀，用于做汽阀门杆活动试验时不会影响其他 油动机。
全面分析
9
EH供油系统
三、设备简介 1、 油箱：容积为900升，油箱板上装有液位开关、磁性
滤油器、空气滤清器、控制块，另外油箱底部外侧装 有电加热器，间接对EH油加热。 2、 EH油泵：出口压力整定在14.5±0.5Mpa，油泵启动 后，油泵以全流量85 Ｌ/min向系统供油，同时也向高 压蓄能器供油, 当系统压力达油泵整定压力时，高压 油推动恒压泵上的控制阀，控制阀操作泵的变量机构， 使泵的输出流量减少，当泵的输出流量和系统用油量 相等时，泵的变量机构维持在某一位置，当系统需要 增加或减少用油量时，油泵会自动改变输出流量，维 持系统油压，当系统瞬间用油量很大时蓄能器将参与 供油。正常运行时一台油泵足以满足系统所需油量， 偶尔在系统调节时间较长（如甩负荷），或部分高压 蓄能器损坏使系统油压降低的情况下，备用油泵可能 投入。
DEH：汽轮机数字式电液控制系统。 由计算机控制部分和EH液压执行机构组成。 采用DEH控制可以提高高、中压调门的控制
精度， 为实现CCS协调控制及提高整个机组的控制
汽轮机调节系统
第五节、汽轮机的供油系统
一、汽轮机：
主油系统
主油箱
润 滑 油 冷 油 器
n1 n2 100% n0
2、速度变动率对一次调频的影响
并列机组的负荷分配；
速度变动率不可过小，否则引起负荷晃动；3%～ 6%；
速度变动率不可过大，否则引起甩负荷超速；
3、局部速度变动率
n n1
n0
Δx
0
Δm
n2
pe 100%
（三）迟缓率
1、迟缓现象
2、迟缓率的定义：机组在同一功率下的最高转速与最低 转速之差，与额定转速之比，称为迟缓率；
一、调节系统的静态特性 （一）调节系统的静态特性曲线 静态特性：在稳定运行工况下，转速和功率之间的关系。
n
转速感受机构曲线
静态特性曲线
Δx 传动放大机构曲线
Δm
pe 配汽执行机构曲线
静态特性曲线图称为四方图或四象限图；
（二）速度变动率
1、速度变动率的定义：当机组孤立运行时，功率零负荷 所对应的最大转速与额定负荷对应的最小转速之差， 与额定转速之比称谓速度变动率；
ቤተ መጻሕፍቲ ባይዱ动态超调量： max 100%
3、快速性（过渡时间）
（二）影响动态特性的主要因素 1、调节对象对动态特性的影响： 1）转子飞升时间常数Ta： 2）蒸汽中间容积时间常数Tv： 2、调节系统对动态特性的影响： 1）转速不等率δ（速度变动率）： 2）油动机时间常数Tm： 3）迟缓率：
第四节、危急遮断系统
第一节、概述
一、汽轮机调节系统的任务
汽轮机-调节系统
定转速所需的时间 中间容积时间常数：以额定工况进汽量向中间容积充汽，
使其空间中的蒸汽比容达到额定状态比容所需的时间 调节系统特性对动态特性的影响： 速度变动率： δ增大，则波动时间缩短，波动幅度减
小，但飞升转速提高。 滞缓率：越小越好 油动机时间常数：增大，则抗内扰能力提高，但飞升转速
摩擦阻力矩
随转子转速的增加而增大
同步发电机特性
同步发电机的端电压决定于无功功率，频率决 定于有功功率。
无功功率决定于励磁，有功功率决定于原动机 的功率。
故电网的电压调节归励磁系统，频率调节归汽 轮机的功率控制系统。
汽轮机的主蒸汽系统简化结构
Ｓ
电
自
动
动
主
主
汽
汽
门
Байду номын сангаас
门
汽轮机
调 节 汽 门
力小 满负荷防止过载，静态特性曲 n2
线也较陡
带基本负荷的机组，在额定负
荷下陡一些，调峰机组特性曲
P
线较平
同步器的作用
同启 控动步制时器汽:外轮界机负进荷汽不量变，,能够改变调节nn阀1 开度的机构
控制升速过程中转速，
n2
创造并网条件。
并网带负荷后
当外界负荷大幅度波动时，调整同步器位置能 P 改变调节系统静态特性曲线（平移），使机组
一、设置调节系统的原因：
供电品质：电压，频率，相位 频率的稳定取决于原动机出力和电网负载
的平衡。 维持频率的稳定要求：原动机出力＝负载 汽轮机出力在运行中必须能根据负载要求
进行调整。
汽轮机数字电液调节系统的基本工作原理
DEH 的基本工作原理DEH控制系统的主要目的是控制汽轮发电机组的和功功率，从而满足电厂供电的要求。
对于供热机组DEH控制还将控制供热压力或流量。
DEH系统设有转速控制回路，电功率控制回路，主汽压控制回路，超速保护等基本控制回路以及同期，调频限制，信号选择，判断等逻辑回路。
DEH系统通过电液伺服阀控制高压阀门，从而达到控制机组转速，功率的目的。
机组在启动和正常运行过程中，DEH接收CCS指令或操作人员通过人机接口所发出的增减指令，采集汽轮机组的转速和功率以及调节阀的位置反馈等信号，进行分析处理，综合运算，输出控制信号到电液伺服阀，改变调节阀的开度，以控制机组的运行。
机组在升速过程中（即机组没有并网），DEH控制系统通过转速调节回路来控制机组的转速，功率控制回路不起作用。
在此回路下，DEH控制系统接收现场汽轮机的转速信号，经DEH三取二；逻辑处理后，作为转速的反馈信号。
此信号与DEH的转速设定值进行比较后，送到转速回路调节器进行偏差计算，PID调节，然后输出油动机的开度给定信号到伺服卡。
此给定信号在伺服卡内与现场LVDT油动机位置反馈信号进行比较后，输出控制信号到电液伺服阀控制油动机的开度，即控制调节阀的开度，从而控制机组转速。
升速时操作人员设置目标转速和升速率。
机组并网后，DEH控制系统便切到功率控制回路，汽机转速作为一次调频信号参与控制。
在此回路下有两种调节方式：（1）阀位控制方式（功率反馈不投入。
,）：在这种情况下负荷设定是由操作员设定百分比进行控制。
设定所要求的开度后，DEH输出阀门开度给定信号到伺服卡，与阀位反馈信号进行比较后输出控制信号到电液伺服阀从而控制阀门开度，以满足要求的阀门开度。
在这种方式下功率是以阀门开度作为内部反馈的，在实际运行时可能有误差，但这种方式对阀门特性没有高的要求(2)功率反馈方式：这种情况下，负荷回路调节器起作用。
DEH接收现场功率信号与给定功率进行比较后送到负荷回路调节器进行差值放大，综合运算，PID调节输出阀门开度信号到伺服卡，与阀位反馈信号进行比较后，输出控制信号到电液伺服阀，从而控制阀门的开度，满足要求的功率。
汽轮机液压调节系统

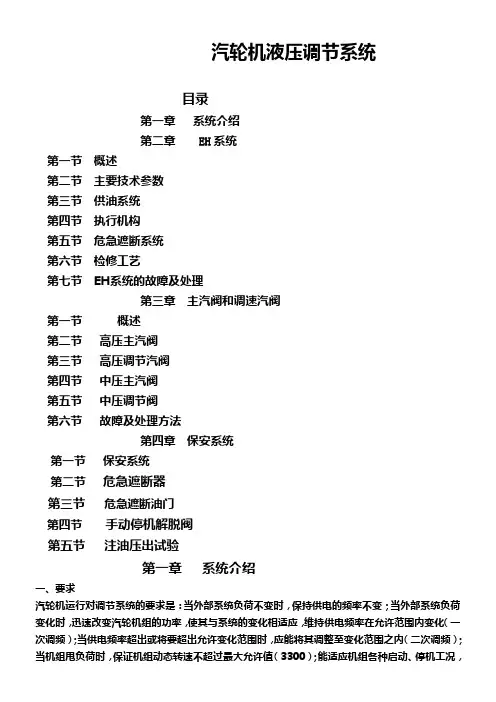

汽轮机液压调节系统目录第一章系统介绍第二章 EH系统第一节概述第二节主要技术参数第三节供油系统第四节执行机构第五节危急遮断系统第六节检修工艺第七节EH系统的故障及处理第三章主汽阀和调速汽阀第一节概述第二节高压主汽阀第三节高压调节汽阀第四节中压主汽阀第五节中压调节阀第六节故障及处理方法第四章保安系统第一节保安系统第二节危急遮断器第三节危急遮断油门第四节手动停机解脱阀第五节注油压出试验第一章系统介绍一、要求汽轮机运行对调节系统的要求是：当外部系统负荷不变时，保持供电的频率不变；当外部系统负荷变化时，迅速改变汽轮机组的功率，使其与系统的变化相适应，维持供电频率在允许范围内变化（一次调频）；当供电频率超出或将要超出允许变化范围时，应能将其调整至变化范围之内（二次调频）；当机组甩负荷时，保证机组动态转速不超过最大允许值（3300）；能适应机组各种启动、停机工况，并在设备故障时限制机组的负荷。
1、机组启动特点及对调节的要求机组启动采用中压缸冲转启动方式，当机组负荷达到额定功率的20时，中压调节阀的开度为100，当机组负荷大于额定功率的20时，中压调节阀保持全开状态。
当负荷达到额定功率的15时，高压缸调节阀开始打开，在三个高压缸调节阀全开时，负荷达到额定功率的35左右，在负荷为额定功率的35-91时，机组滑压运行，高压调节阀保持三个全开；当负荷大于额定功率的91时，机组转入定压运行，第四个调节阀逐渐开大，直至额定负荷。
2、参加调频为使机组能参加一次调频，在定压运行范围内当供电频率变化时调整调节阀的开度；在滑压运行时，当外系统负荷变化，能调整进汽参数，以使机组功率与外负荷相适应。
为使机组能参加二次调频，调节系统内设置类似同步器的机构，通过它可人为的改变调速汽门的开度或蒸汽压力。
二、组成和功能电液调节系统由电子调节装置和液压执行机构两部分组成。
调节装置根据机组运行状态和外系统负荷变化的要求发出调节信号，经调节、放大，转换成可变的控制电流，送至电动液压放大器，转换成液压控制信号，经过油动机的二次液压放大，控制调节阀的开度。

第六章汽轮机调节系统ppt课件
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
自动调节系统的任务
（1）及时调整汽轮机的内功率，满足用户足够的电力（数量、 质量）；
第二节：汽轮机液压调 节系统
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
调速器
滑环
调节汽门
齿轮
直接调节的原理图
～
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
汽压给定
调节系统
功率给定 转速给定
汽ห้องสมุดไป่ตู้机
～
自
动
调
主
节
汽
汽
门
门
“雪亮工程"是以区（县）、乡（镇） 、村（ 社区） 三级综 治中心 为指挥 平台、 以综治 信息化 为支撑 、以网 格化管 理为基 础、以 公共安 全视频 监控联 网应用 为重点 的“群 众性治 安防控 工程” 。
汽轮机DEH调节系统简介DEH DCS ETS TSI OPC
汽轮机DEH调节系统简介四、汽轮机DEH调节系统简介' E8 Q2 J1 Z- E" \调节系统的发展大致经过了以下几个阶段：机械式调速器调节系统，液压式调速器调节系统，模拟式功频电液调节系统(AEH)，数字式功频电液调节系统(DEH)。
目前大机组上广泛采用了DEH调节系统。
（一）DEH调节系统的原理( J5 _5 k9 h0 W5 o8 vDEH调节的原理方框图如图3.5.4所示，该系统与AEH系统的主要区别是用数字计算机代替原有的调节器。
c `; r; y6 l$ {/ ]; B数字计算机又称为中央处理单元，调节算法程序预先编好存于计算机中，当转速、功率和给定信号输入计算机时，计算机按程序计算结果输出信号，经过处理后控制调节汽门。
采样器是将实测的功率和转速模拟量信号输入模／数转换器(A／D)。
模／数转换器用来将模拟量转换成数字量；数／模转换器(D／A)是将数字量转换成模拟量。
电液伺服阀即电液转换器，用来将电气信号转换成油压信号，以驱动油动机。
, M' d) p5 }* L8 t 由方框图可见，转速和功率信号形成两个反馈回路，当外界负荷变化时，汽轮机转速变化，频率采样器产生的模拟电压信号通过模数转换器转换成数字量，转速变化的数字量输入计算机，计算机输出计算结果，经过数模转换器输出模拟量，此信号再输入电液伺服阀，从而控制阀门开度，使汽轮机功率相应改变。
同理，功率变化信号也经过采样器和模数转换器，其数字量输入计算机，将此信号与转速相应信号比较，当转速和功率两个信号的变化值相互抵销时，调节系统动作结束。
这就是DEH的简单调节原理。
7 l) {" D# n" }- `, f8 c) J: \. Z （二）DEH系统的组成# Y8 u* U0 X S/ N国产引进型300MW汽轮机调节系统采用的是DEHⅢ型控制系统。
如图3.5.5(请点击）为简化的DEH及其附属系统方框图。
汽轮机调节系统讲解
•汽轮机调节系统讲解
排烟风机
• 排烟风机为离心式风 机，用于使轴承箱回油 管及油箱建立微真空， 以保证回油通畅，油烟 无外溢，保证油系统安 全、可靠。
•汽轮机调节系统讲解
冷油器
•汽轮机调节系统讲解
在一台汽轮机的润滑系统中，常备有两台以上冷油器， 这样，既可以保证冷却效果，又可以进行轮换检修。几台冷 油器可以并联运行，也可以串联运行，串联运行比并联运行 时的冷却效果好，但串联运行时使系统阻力增大，要求润滑 油有比较富裕的压头．
足
稳地开关;负荷不变化时,负荷不应有摆动
那
(4)在设计允许范围内的各种运行方式下,调
些
速系统必须能保证使机组顺利并入电网,家
要
负荷到额定、减负荷到零、与电网解列
求
(5)当危•汽轮急机保调节安系统器讲动解 作后,应保证主蒸汽门关
闭严密
汽轮 机调速系统
转速 感受机构
传动 放大机构
配汽机构
反馈机构
•汽轮机调节系统讲解
高压电动油泵
高压电动油泵的作用是在汽轮机启动，停 机或发生事故，主油泵不能正常工作时， 及时地向调节、保护系统和润滑系统供油。 在机组冲转前必须投入运行，建立正常油 压，高压电动油泵到机组定速后且主油泵 正常工作可退出运行。
•汽轮机调节系统讲解
交流润滑油泵
交流润滑油泵 在冷态启动 投入盘车前 投入运行。 主要作用是 提供润滑油， 赶出油中的 空气。
•汽轮机调节系统讲解
调门动作原理
汽轮机调速系统的任务：控制汽轮机的进汽量，改变汽轮机转速（未并网工况） 或改变机组发电功率（机组并网运行工况）。转速或功率一定的条件下控制转速 在设定范围，，因为机组进汽参数及相关运行参数变会造成转速的变化或因并网 工况下，电网频率变化也会造成转速波动。此时调速系统就会根据转速的变化自 行进行开大或是关小调速汽门的调整，从而保证转速一直控制在设定转速。
汽轮机介绍之调节系统之主汽门及液压控制部分
汽轮机介绍之调节系统之主汽门及液压控制部分主汽门及液压控制部分是汽轮机调节系统的重要组成部分，它负责控制和调节汽轮机的动力输出。
本文将从主汽门的作用、结构和工作原理、液压控制系统的组成和工作原理两个方面进行详细介绍。
一、主汽门的作用、结构和工作原理主汽门是汽轮机中的关键部件，它的作用是控制工作介质（蒸汽）进入和退出汽轮机的转子部分。
主汽门通常由调速器、传动装置和阀门本体三部分组成。
主汽门的结构一般包括汽门阀身、活动部分及其配件。
汽门阀身为刚性结构，承受工作介质的压力和温度，并提供阀座和工作孔，以确保合适的通道和流动状态。
活动部分包括汽门阀盘、阀杆和阀杆导向结构，通过电磁铁和控制杆维持正常的工作状态。
主汽门工作原理如下：当调节系统接收到来自感应器和控制器的反馈信号后，调速器会调整电磁铁的电流，改变活动部分的位置以控制汽门的开度。
蒸汽通过阀门本体流动时，工作介质的流速和流量大小将会随着活动部分的移动而改变，从而实现对蒸汽流量的调节和控制。
二、液压控制系统的组成和工作原理液压控制系统是主汽门的关键组成部分，它通过液压油流动的方式将调节信号转化为汽门的机械运动。
液压控制系统一般由液压阀、油压油罐、泵站和液控装置等部件组成。
液压阀是控制系统的核心元件，它可以接收调节器发出的控制信号，并根据信号的大小和方向调整阀门开度。
油压油罐负责提供稳定的液压油压力，并保证系统的运转稳定。
泵站则负责向液压阀供应所需液压油。
液压控制系统的工作原理如下：当调节器接收到来自感应器的反馈信号后，它会将信号转化为电气信号，并传递给液控装置。
液控装置将电气信号转化为液压信号，并传递给液压阀。
液压阀接收到液压信号后，会调整阀门开度，进而改变主汽门的位置和开度。
液压油通过液压控制系统流动，实现了汽轮机主汽门的控制和调节。
总结：主汽门及液压控制部分是汽轮机调节系统的重要组成部分，它通过控制汽门的开度和位置，实现对汽轮机的动力输出的控制和调节。
汽轮机调节系统发展史
汽轮机调节系统发展史本文从机械液压式调节系统MHC、电气液压式调节系统EHC、纯电调节系统模拟式电液调节系统AEH、数字式电液调节系统DEH几个方面分析了汽轮机调节系统发展史。
标签：汽轮机；调节系统；发展史1 汽轮机调节系统发展1.1 机械液压式调节系统MHC20世纪初开始使用，属于早期的汽轮机调节系统，也称液调，全称机械液压式调节系统（Mechanical Hydraulic-Control，MHC）。
主要由转速感应机构，传动放大机构，执行机构，反馈装置等部件组成。
当用户用电量减少时，转速上升，调速飞锤离心力增大，带动滑环向上移动，滑环通过杠杆使调节气门向下关小，从而减小汽轮机进汽量，机组功率减小。
直接调节系统力矩较过小，无法满足调节汽门的正常开关，配汽机构在配汽机构中加入液压元件，便很好的解决了这一难题。
转速上升，滑阀通过杠杆带动错油门阀芯向上移动，压力油通过阀芯油口进入油动机活塞的上部，同时油动机的下油室与泄油口接通，油动机活塞向下移动，关小汽机调节汽阀，同时杠杆以滑阀为中心带动错油门阀芯下移回中，切断油动机上下腔室油口，压力油停止流通，调速系统达到一个新的平衡状态。
这也形成了最初的机械液压调节系统——离心式液压调节系统。
液压执行机构因响应快，力矩大，传动平稳，调节范围广至今仍在使用。
此时的调速系统按调节系统感应机构分类，有机械离心式调速器和液压式调速器。
机械离心式调速器有两种，一种如上介绍的低速重锤式离心调速器；另一种为高速弹簧片式离心调速器。
而液压式离心调速器，以转速为输入信号，油压为输出信号。
常见的有径向钻孔泵调速器和旋转阻尼调速器。
这种带同步器的液压式调节系统结构复杂，反应慢，由于机械间隙引起的迟缓率较大，且静态特性只能平移不可以按要求进行改变，不能满足现代机组需求，慢慢的退出历史舞台。
但该调节系统能够满足机组的日常运行要求，所以很多厂至今仍在使用。
1.2 电气液压式调节系统EHC随着汽轮发电机组单机容量的不断增大和电网自动化水平的提高，以及电器元件的发展和利用，产生了电气液压控制系统（Electro-Hydraulic Control，EHC），简称电液控制装置。
燃气轮机的控制系统包括调节系统(新)
燃气轮机的控制系统包括调节系统、操纵系统和保安系统。
控制系统的功能是把机器的工况控制在安全允许的范围内，以满足负荷方面的要求和机器本身经济性和使用寿命方面的要求。
各系统的内容和复杂程度随机器的用途和容量大小而异。
机械液压式控制系统曾在燃气轮机中占统治地位，但它难于组成高度自动化的复杂系统。
后来出现的电子液压式系统功能强，能完成综合运算、逻辑判断等任务，可以组成高度自动化的复杂系统，并能利用计算机和实现遥控，已广泛用于燃气轮机控制系统。
调节系统它控制正常运行工况，主要满足负荷方面的要求，在有些情况下还能满足经济性方面的要求。
这些要求是靠调节器自动改变燃料消耗率G (千克／秒)，有时还转动压气机或透平的可调静叶,以控制转速、燃气初温3等，使其按预定的调节规律变化来达到的。
根据实测转速与其给定值[xx]之间的差值来改变G，以保证符合= [xx]这一调节规律的转速调节器，在燃气轮机中得到广泛的应用。
如果最终G 的改变量正比于这一差值，便不能达到精确地等于[xx]，这种调节称为有差调节。
如要只要存在差值就不断改变G，则有可能最终消除这个差值，使精确地等于[xx]，这种调节称为无差调节。
带动同步发电机的燃气轮机的基本调节规律是输出轴转速=[xx]的有差调节。
其稳态转速随功率下降而增高(见汽轮机控制系统)。
若使正比于转速的信号加上正比于功率的信号等于某一给定值作为调节规律（称为功频调节），也可得到与转速有差调节同样的稳态结果。
单轴燃气轮机-发电机（图1a[燃气轮机-负荷]）使用图2a、b中的调节系统;分轴燃气轮机-发电机（图1b[燃气轮机-负荷]）使用图2c [调节系统框图]、d[调节系统框图]、e[调节系统框图]、f[调节系统框图]的调节系统。
这些调节系统都有如下功能：①单独发电情况下，负荷变化时能保持输出轴转速在给定值附近，并可通过改变给定值来改变转速；②并网发电情况下，负荷变化时能保持电网频率在额定值附近，并自动按各并网机器的调节系统特性来分配负荷变化的份额。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽轮机液压调节系统目录第一章系统介绍第二章 EH系统第一节概述第二节主要技术参数第三节供油系统第四节执行机构第五节危急遮断系统第六节检修工艺第七节EH系统的故障及处理第三章主汽阀和调速汽阀第一节概述第二节高压主汽阀第三节高压调节汽阀第四节中压主汽阀第五节中压调节阀第六节故障及处理方法第四章保安系统第一节保安系统第二节危急遮断器第三节危急遮断油门第四节手动停机解脱阀第五节注油压出试验第一章系统介绍一、要求汽轮机运行对调节系统的要求是：当外部系统负荷不变时，保持供电的频率不变；当外部系统负荷变化时，迅速改变汽轮机组的功率，使其与系统的变化相适应，维持供电频率在允许范围内变化（一次调频）；当供电频率超出或将要超出允许变化范围时，应能将其调整至变化范围之内（二次调频）；当机组甩负荷时，保证机组动态转速不超过最大允许值（3300）；能适应机组各种启动、停机工况，并在设备故障时限制机组的负荷。
1、机组启动特点及对调节的要求机组启动采用中压缸冲转启动方式，当机组负荷达到额定功率的20时，中压调节阀的开度为100，当机组负荷大于额定功率的20时，中压调节阀保持全开状态。
当负荷达到额定功率的15时，高压缸调节阀开始打开，在三个高压缸调节阀全开时，负荷达到额定功率的35左右，在负荷为额定功率的35-91时，机组滑压运行，高压调节阀保持三个全开；当负荷大于额定功率的91时，机组转入定压运行，第四个调节阀逐渐开大，直至额定负荷。
2、参加调频为使机组能参加一次调频，在定压运行范围内当供电频率变化时调整调节阀的开度；在滑压运行时，当外系统负荷变化，能调整进汽参数，以使机组功率与外负荷相适应。
为使机组能参加二次调频，调节系统内设置类似同步器的机构，通过它可人为的改变调速汽门的开度或蒸汽压力。
二、组成和功能电液调节系统由电子调节装置和液压执行机构两部分组成。
调节装置根据机组运行状态和外系统负荷变化的要求发出调节信号，经调节、放大，转换成可变的控制电流，送至电动液压放大器，转换成液压控制信号，经过油动机的二次液压放大，控制调节阀的开度。
它可以满足启动、调频、负荷调度、甩负荷和停机等各种运行工况。
系统主要组成部件：1、电动液压放大器（伺服阀）接收电子调节装置的指令信号，送至液压控制系统，改变调节阀的位置。
它由二级放大组成，第一级将控制电流信号放大成液压信号，第二级将由第一级产生的液压信号进一步放大，以便提供移动调节阀所需的作用力。
动作原理接收电子调节装置的指令信号，送入服阀马达线圈，线圈动作控制进入油动机的油量，改变油动机的行程。
2、油动机油动机亦称伺服马达，是功频电液调节系统的执行机构。
每个进汽阀与各自的油动机相连。
油动机由进油截止阀、滤网、节流孔、电磁阀（调节阀是伺服阀）、卸荷阀单侧进油油缸、两只单向阀（从油动机向系统）。
油动机有两种类型：一是开关型的主汽阀油动机，不能进行调节；二是调节阀油动机，操纵调节阀，利用位置反馈信号工作。
每个调节阀由安全和控制系统借助电动液压发大器来调节。
调节阀油动机的动作过程：接受电子控制系统输出的控制电流信号，引入电动液压放大器的电磁马达，电磁马达控制滑阀两端的油压，将控制电流信号转变成为可控制的油压信号，并得到一、二次放大，调节油动机的行程。
当汽轮机的保护发讯，引起AST或OPC电磁阀动作，此时OPC油路泄压，卸荷阀油杯打开，压力油接通排油，油动机关闭。
主汽门油动机的动作过程：主汽门油动机在AST电磁阀挂闸，AST安全油建立的情况下，打开进油截止阀就全开。
当活动试验电磁阀打开，活动主汽门将其关闭15MM时，当汽轮机的保护发讯，引起AST 电磁阀动作，此时AST油路泄压，卸荷阀油杯打开，压力油接通排油，油动机关闭。
3、主汽门和调节阀锅炉来的主蒸汽至高压缸前通过三通，分两路进入汽机两侧对称布置的联合汽门前，每个联合汽门包含一个主汽阀和两个调节阀。
每个调节阀与喷嘴组相连。
锅炉来的再热蒸汽至中压缸前通过三通，分两路进入汽机两侧对称布置的联合汽门前，每个联合汽门包含一个主汽阀和一个调节阀。
调节阀与中压缸第一级隔板前汽室相连，全周进汽。
第二章 EH系统第一节概述EH系统包括供油系统、执行机构和危急遮断系统，供油系统的功能是提供高压抗燃油，并由它来驱动执行机构，执行机构响应从DEH送来的电指令信号，以调节汽轮机各蒸汽阀开度。
危急遮断系统是由汽轮机的遮断参数所控制，当这些参数超过其运行限制值时，该系统就关闭全部汽轮机蒸汽进汽阀门，或只关闭调节汽阀。
第二节主要技术参数系统压力12-15Mpa溢流阀动作压力16.8-17.2 Mpa蓄能器充氮压力8.8-9.2 Mpa系统油压低报警值11-11.4 Mpa系统油压低报警值11-11.4 Mpa系统油压高报警值16-16.4 MpaASP油压6-8 Mpa油位高报警560 mm油位低报警430 mm油位低低报警300 mm油位低低遮断200 mmEH油泵流量85 l/min冷却油泵流量50 l/min再生油泵流量20 l/min第三节供油系统EH供油系统由供油装置、抗燃油再生装置及油管路系统组成。
一、供油装置供油装置的主要功能是提供控制部分所需要的液压油及压力，同时保持液压油的正常理化特性和运行特性。
它由油箱、油泵、控制块、滤油器、磁性过滤器、溢流阀、蓄能器、冷油器、EH端子箱和一些对油压、油温、油位的报警、指示和控制的标准设备以及一套自循环滤油系统和自循环冷却系统所组成1.工作原理由交流马达驱动高压变量柱塞泵，通过油泵吸入滤网将油箱中的抗燃油吸入，从油泵出口的油经过压力滤油器通过单向阀流入高压蓄能器和与该蓄能器联接的高压油母管，将高压抗燃油送到各执行机构和危急遮断系统。
泵输出压力可在0～21MPa之间任意设置。
本系统允许正常工作压力设置在12.0~15.0MPa。
油泵启动后，油泵以全流量约85 l/min向系统供油，同时也给蓄能器充油，当油压到达系统的整定压力14MPa时，高压油推动恒压泵上的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油流量相等时，泵的变量机构维持在某一位置，当系统需要增加或减少用油量时，泵会自动改变输出流量，维护系统油压在14MPa。
当系统瞬间用油量很大时蓄能器将参与供油。
溢流阀在高压油母管压力达到17±0.2MPa时动作，起到过压保护作用。
各执行机构的回油通过压力回油管先经过3微米油滤油器然后通过冷油器回至油箱。
高压母管上压力开关63/MP以及63/HP、63/LP能分别为自动启动备用油泵和对油压偏离正常值时进行报警提供信号。
冷油器出水口管道装有油箱温度控制器，油箱内也备装有油温过高报警测点的位置孔及油位高低报警和油位低遮断油泵的信号测点，油位指示安放在油箱的侧面。
2.供油装置的主要部件：1）、油箱设计成能容纳900升液压油的油箱（该油箱的容量设计满足1台大机和2台50％小机的正常用油）。
考虑抗燃油内少量水份对碳钢有腐蚀作用，设计中全部采用不锈钢材料。
油箱板上有液位开关（油位高低报警和油位低遮断）、磁性滤油器、空气滤清器、控制块组件等液压元件。
另外，油箱的底部外侧安装有一个加热器，在油温低于20℃时应给加热器通电，加热EH油。
2）、油泵考虑系统工作的稳定性和特殊性，本系统采用进口高压变量柱塞泵，并采用双泵工作系统，当一台泵工作，则另一台泵备用，以提高供油系统的可靠性，二台泵布置在油箱的下方，以保证正的吸入压头。
3）、控制块控制块安装在油箱顶部，它加工成能安装下列部件：a. 四个10微米的滤芯，每个滤芯均分开安装及封闭。
b. 二个单向阀装每个泵的出口侧高压油路中。
c. 一个溢流阀位于单向阀之后的高压油路中，它用来监视油压，并且当油压高于设计值时，将油送回油箱，确保系统正常的工作压力。
d. 两个截止阀，正常全开，装在单向阀之后的高压管路上，手动关闭其中的一个阀门，只隔离双重泵系统中的一路，不影响机组的运行，以便对该路的滤器、单向阀以及泵等进行在线维修或更换。
4）、磁性过滤器在油箱内回油管出口下面，装有一个200目的不锈钢网兜，网兜内有一组永久磁钢组成的磁性过滤器，以吸取EH油中的铁金属垃圾。
同时整套滤器可拿出来清洗及维护。
5）、蓄能器一个高压蓄能器装在油箱旁边，吸收泵出口压力的高频脉动分量，维持油压平稳。
此蓄能器通过一个蓄能器块与油系统相连，蓄能器块上有二个截止阀，此阀能将蓄能器与系统隔绝并放掉蓄能器中的高压EH油至油箱，对蓄能器进行试验与在线维修。
6）、冷油器二个冷油器装在油箱旁，冷却水在管内流过，而系统中的油在冷油器外壳内环绕管束流动（俗称油包水）。
冷却水由冷油器循环冷却水的出口处的电磁水阀控制。
7）、电器箱（ER 端子箱）电器箱内装有接线端子排及以下的压力开关组件：a. 两个压差开关（63/MPF-1；63/MPF－2）每个压差开关指示出装在油泵出口油路上的滤芯进口侧与出口侧的压差。
如果压差达到0.55MPa 时，则开关就提供报警信号，以表示此滤芯被堵塞，并且需要调换。
b. 一个压力开关（63/PR）感受压力回油管路中油压过高，当压力增加到0.21MPa时，接点闭合，并提供报警信号。
c. 二个压力开关（63/MP）感受到油系统的压力过低信号，当压力低至11.2±0.2MPa时，接点闭合，提供启动备用油泵信号。
d. 二个压力开关（63/HP）感受油系统压力过高信号，当压力高到16.2±0.2MPa时，接点闭合，提供音响报警信号。
e. 二个压力开关（63/LP）感受油系统的压力过低信号，当压力低到11.2±0.2MPa时，接点闭合，提供音响报警信号。
f. 一个压力传感器XD/EHP将0～21MPa的压力信号转换成4～20mA的电流信号，此信号可以用作用户的下列选择性项目：I）驱动一个记录仪。
II）送到一个电厂计算机去，以监视EH油压。
III）将信号送给一个装在控制室中的传感接收器（压力指示器）。
g. 一个电磁阀20/MPT，它可以对备用油泵启动压力开关（63/MP）进行遥控试验。
当电磁阀动作时，就使高压工作油路泄油。
随着压力的降低，备用油泵压力开关（63/MP）触点翻转，就可使备用油泵起动。
此电磁阀以及压力开关与高压油母管用一节流孔隔开，因此试验时，母管压力不会受影响。
备用油泵起动压力开关的试验还可以通过打开现场的手动常闭阀来进行试验，此常闭阀和电磁阀及压力开关均装在端子箱内。
h. 一个压力式温度开关（23/EHR）整定在20℃。
联锁状态时，当油箱油温低于20℃时，此温度开关可控制加热器通电，对油箱加热，同时应该切断主油泵电机的电源。
当油箱油温超过20℃时，停加热器，同时接通主油泵电机的电源。
8）、温度控制回路测温开关23/CW来的信号控制继电器，再由继电器操作电磁水阀20/CW，当油箱温度超过上限值55℃时电磁水阀被打开，冷却水流过冷油器，当油温降到下限值38℃时电磁水阀被关闭。
