框架--剪力墙结构简述

框架--剪力墙结构简述

框架--剪力墙结构简述【摘要】 框架-剪力墙结构,俗称为框--剪结构。

主要结构是框架,由梁柱构成,小部分是剪力墙。

墙体全部采用填充墙体,由密柱高梁空间框架或空间剪力墙所组成,在水平荷载作用下起整体空间作用的抗侧力构件。

适用于平面或竖向布置繁杂、水平荷载大的高层建筑。

【关键词】 综述、提高抗震性能、抗震设计与计算一、综述1.框--剪结构是框架结构和剪力墙结构两种体系的结合,吸取了各自的长处,既能为建筑平面布置提供较大的使用空间,又具有良好的抗侧力性能。

框剪结构中的剪力墙可以单独设置,也可以利用电梯井、楼梯间、管道井等墙体。

因此,这种结构已被广泛地应用于各类房屋建筑。

2.框--剪结构的变形为剪弯型众所周知,框架结构的变形是剪切型,上部层间相对变形小,下部层间相对变形大。

剪力墙结构的变形为弯曲型,上部层间相对变形大,下部层间相对变形小。

对于框剪结构,由于两种结构协同工作变形协调,形成了弯剪变形,从而减小了结砍的层间相对位移比和顶点位移比,使结构的侧向刚度得到了提高。

3.水平荷载主要由剪力墙承受从受力特点看,由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多,在水平荷载作用下,一般情况下,约80%以上用剪力墙来承担。

因此,使框架结构在水平荷载作用下所分配的楼层框架剪力墙结构兼具了框架布置灵活、延性好和剪力墙刚度大的优点,二者通过水平刚度较大的楼盖协同工作,在水平作用下呈弯剪型位移曲线,层间变形趋于均匀,比纯框架结构侧移小,非结构性破坏轻,其中剪力墙为主要抗侧力构件,框架起到二级防线作用,比剪力墙体系延性好,布置灵活。

因此,框剪结构是一种抗剪性能较好的结构体系。

但由于剪力墙和框架的层间位移角弹性极限值相差很远,当结构遭遇强烈地震时,剪力墙在其底部首先越过弹性变形阶段出现裂缝进而屈服,在出铰部位刚度大幅降低,刚度沿竖向发生突变,在塑性铰区发生塑性转动,从而带动上部的墙体发生刚体位移,再加上弯曲变形,顶部侧移激增,给与之相连的框架施加了很大的附加剪力。

框架-剪力墙结构

框架-剪力墙结构

mb 6 ci m h h
' b
• 在图15-43(a)所示的计算力学模式中,把所有连梁 等效成综合连梁,因此综合连梁的线刚度应为所有连梁 的线刚度之和,综合连梁的约束弯矩mb为所有连梁的约 束弯矩之和,即 :
当剪力墙间距小于表15-12限值时,楼盖结构在其自身平面内的 刚度可视为无穷大,即结构受力后楼盖仅发生平面内的刚体位移。
其次,框架- 剪力墙结构中的内力分布也受到楼盖结构平面外刚度 的影响。 如图15-40(a)所示
如各榀框架和剪力墙均不在一条直线上,楼盖的作用相当于仅传递水平推力、不 传递平面外弯矩和剪力的铰接刚性连杆。这一类结构方案称为框架- 剪力墙结构 铰接体系。
• (2) 各层框架所承担的地震总剪力按本条第1款调整后,应按调整 前、后总剪力的比值调整每根框架柱和与之相连框架梁的剪力及 端部弯矩标准值,框架柱的轴力标准值可不予调整; • (3) 按振型分解反应谱法计算地震作用时,本条第1款所规定的调 整可在振型组合之后进行。 • 3) 框架-剪力墙结构应设计成双向抗侧力体系。抗震设计时,结 构两主轴方向均应布置剪力墙。 • 4) 框架-剪力墙结构中,主体结构构件之间除个别节点外不应采 用铰接;梁与柱或柱与剪力墙的中线宜重合;框架梁、柱中心线 之间有偏离时,应符合本规程第6.1.3条的有关规定。 • 5) 长矩形平面或平面有一部分较长的建筑中,其剪力墙的布置尚 宜符合下列要求.
• (1) 横向剪力墙沿长方向的间距宜满足表8.1.8的要求,当这些剪力墙之间的楼 盖有较大开洞时,剪力墙的间距应适当减小;
• (2)纵向剪力墙不宜集中布置在房屋的两尽端。
• 6.框架- 剪力墙结构计算
• 1)基本假定 • 在确定结构计算简图时,采用如下假定: • (1)楼盖结构在其自身平面内的刚度为无穷大; • (2)侧向力的合力通过结构的抗侧刚度中心,即结 构平面没有整体扭转; • (3)框架与剪力墙的结构刚度参数沿结构高度方向 均为常数。

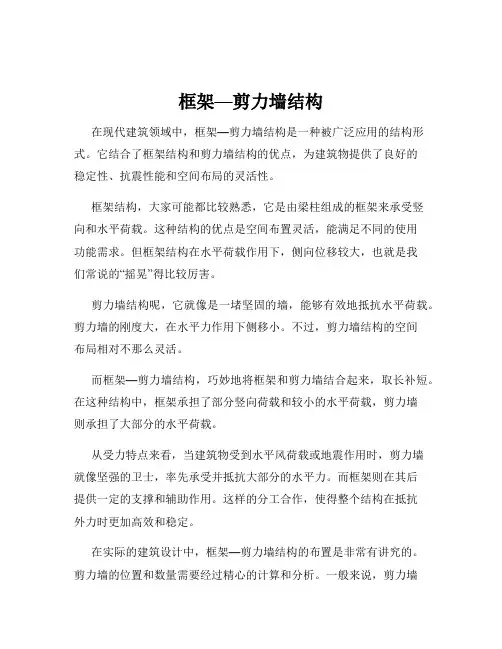

框架—剪力墙结构

框架—剪力墙结构

框架—剪力墙结构在现代建筑领域中,框架—剪力墙结构是一种被广泛应用的结构形式。

它结合了框架结构和剪力墙结构的优点,为建筑物提供了良好的稳定性、抗震性能和空间布局的灵活性。

框架结构,大家可能都比较熟悉,它是由梁柱组成的框架来承受竖向和水平荷载。

这种结构的优点是空间布置灵活,能满足不同的使用功能需求。

但框架结构在水平荷载作用下,侧向位移较大,也就是我们常说的“摇晃”得比较厉害。

剪力墙结构呢,它就像是一堵坚固的墙,能够有效地抵抗水平荷载。

剪力墙的刚度大,在水平力作用下侧移小。

不过,剪力墙结构的空间布局相对不那么灵活。

而框架—剪力墙结构,巧妙地将框架和剪力墙结合起来,取长补短。

在这种结构中,框架承担了部分竖向荷载和较小的水平荷载,剪力墙则承担了大部分的水平荷载。

从受力特点来看,当建筑物受到水平风荷载或地震作用时,剪力墙就像坚强的卫士,率先承受并抵抗大部分的水平力。

而框架则在其后提供一定的支撑和辅助作用。

这样的分工合作,使得整个结构在抵抗外力时更加高效和稳定。

在实际的建筑设计中,框架—剪力墙结构的布置是非常有讲究的。

剪力墙的位置和数量需要经过精心的计算和分析。

一般来说,剪力墙会布置在建筑物的周边、楼梯间、电梯间等部位,这些地方能够有效地提高结构的抗侧刚度。

而且,剪力墙的形状和长度也会影响结构的性能。

常见的剪力墙形状有矩形、L 形、T 形等。

较长的剪力墙能够提供更大的抗侧刚度,但也可能导致结构的扭转效应增加。

因此,在设计时需要综合考虑各种因素,以达到最优的结构效果。

框架—剪力墙结构在高层建筑中具有显著的优势。

随着楼层的增加,水平荷载对建筑物的影响越来越大。

框架—剪力墙结构能够有效地控制建筑物在风荷载和地震作用下的侧向位移,保证建筑物的安全性和使用舒适性。

与纯框架结构相比,框架—剪力墙结构的抗侧刚度更大,能够减少建筑物的水平位移,从而降低了非结构构件(如填充墙、门窗等)的损坏风险。

同时,由于剪力墙的存在,建筑物的自振周期也会相应缩短,从而减小了地震作用的影响。

框架剪力墙结构名词解释

框架剪力墙结构名词解释

框架剪力墙结构名词解释
框架剪力墙结构是指在建筑物中使用钢筋混凝土或预应力混凝土构成的框架结构和剪力墙结构相结合的一种设计方法。

其基本原理是通过合理布置剪力墙和框架结构,以提高建筑的整体抗震性能。

具体来说,框架结构是由柱、梁和框架组成的骨架结构。

柱和梁承担着建筑物的重力荷载,而框架则负责将这些荷载传递到地基上。

剪力墙是由连续的竖向墙体构成,其作用是抵抗水平地震力的作用,从而保护建筑物免受地震的破坏。

框架剪力墙结构的设计和施工要求严格,需要考虑到建筑物的整体稳定性、刚度和变形能力。

在设计过程中,必须根据建筑物的地震烈度和基础条件等因素确定合适的墙体布置和尺寸,以及框架结构的强度和刚度。

在施工过程中,需要保证墙体和框架之间的连接牢固可靠,确保其能够协同工作,提供有效的抗震保护。

相比于单独使用剪力墙或框架结构,框架剪力墙结构能够充分发挥两者的优势,提高建筑物的整体抗震性能。

通过合理的布置剪力墙和框架结构,可以有效减小建筑物在地震中的位移和变形,提高其整体稳定性和刚度,保护人员和财产的安全。

总之,框架剪力墙结构是一种综合利用剪力墙和框架结构的设计方法,通过合理布置和组合两者,提高建筑物的抗震性能。

这种结构设计方法已经在工程实践中得到广泛应用,为建筑物的安全和可靠性提供了有效的保障。

框架剪力墙结构

框架剪力墙结构
CHAPTER
工程案例一:高层住宅楼
总结词
典型应用、抗震性能好
详细描述
框架剪力墙结构在高层住宅楼中应用广泛,由于其良好的抗震性能,能够确保建 筑在地震等自然灾害中的安全。这种结构可以有效抵抗水平荷载,减少结构侧移 ,提高住宅楼的稳定性。
工程案例二:大型商业综合体
总结词
复杂结构、多功能性
详细描述
大型商业综合体通常采用框架剪力墙结构,以满足其复杂的功能需求。这种结构可以根据不同的商业用途灵活布 局,提供较大的空间和自由度。同时,框架剪力墙结构具有较好的承载能力和抗震性能,能够确保商业综合体的 安全和稳定。
增加阻尼器
在结构中增加阻尼器,吸收地 震能量,减小结构振动,提高 抗震性能。
加强地基处理
对地基进行加固和处理,提高 地基的承载力和稳定性,增强
结构的抗震能力。
抗震设计中的注意事项
注意地震动参数的选择
根据地震危险性评估结果,选择合适的地震 动参数进行抗震设计。
注意材料的选择
选择合适的材料进行施工,保证结构的强度 和刚度,提高其抗震性能。
01
02
03
04
结构自振周期
结构自振周期越长,抗震性能 越好。
结构阻尼比
结构阻尼比越大,抗震性能越 好。
结构位移
结构位移越小,抗震性能越好 。
结构加速度
结构加速度越小,抗震性能越 好。
提高抗震性能的措施
加强结构整体性
通过增加连接节点和加强梁柱 等措施,提高结构整体性,增
强抗震能力。
优化结构布局
合理布置墙、柱等构件,优化 结构布局,提高结构的稳定性 和抗震能力。
受力分析方法
1 2 3
弹性分析方法

框架—剪力墙结构

框架—剪力墙结构

框架—剪力墙结构框架—剪力墙结构
1.引言
1.1 背景
1.2 目的
1.3 范围
2.剪力墙结构概述
2.1 定义
2.2 基本原理
2.3 优点和缺点
2.4 典型应用领域
3.剪力墙结构设计
3.1 承载力计算
3.1.1 墙体受剪计算
3.1.2 墙体受压计算
3.1.3 墙体稳定计算
3.2 剪力墙布置
3.2.1 剪力墙的位置和数量确定 3.2.2 剪力墙的间距和尺寸确定 3.3 剪力墙材料选择
3.3.1 砖剪力墙
3.3.2 钢筋混凝土剪力墙
4.剪力墙结构施工
4.1 施工准备
4.1.1 安全措施
4.1.2 施工设备准备
4.2 剪力墙施工工序
4.3 施工注意事项
4.3.1 墙体施工质量控制
4.3.2 墙体连接和固定
5.剪力墙结构验收与维护
5.1 剪力墙验收要点
5.1.1 外观检查
5.1.2 抗震性能验收
5.2 剪力墙维护
5.2.1 剪力墙防水处理
5.2.2 隐蔽工程质量记录
6.结论
附件:
(根据具体情况列出本文档所涉及的附件清单,如施工图纸、设计计算书、质量检测报告等)
法律名词及注释:
(列出本文档所涉及的法律名词并进行解释,确保读者理解文档内容时对相关法律概念的准确理解)。

建筑框架和剪力墙结构区别

建筑框架和剪力墙结构区别

建筑框架和剪力墙结构区别
建筑框架和剪力墙结构区别
一、受力体系不同:框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系,它同时承受竖向荷载和水平荷载。

而剪力墙体系是利用建筑物的墙体(内墙或外墙)做成剪力墙来抵抗水平力,同时它也承受垂直荷载,所以它既受剪力又受弯,所以称为剪力墙。

二、各自优点:框架结构的主要优点是建筑平面布置灵活,可形成较大的建筑空间,建筑立面处理也比较方便。

而剪力墙结构的优点是侧向刚度大,水平荷载作用下侧移小。

三、各自缺点:框架结构侧向刚度较小,当层数较多时,会产生较大的侧移,易引起非结构性构件(如隔墙、装饰等)破坏,而影响使用。

而剪力墙结构的间距小,结构建筑平面布置不灵活,不适用于大空间的公共建筑,另外结构自重也较大。

四、适应的建筑高度:框架结构在非地震区,一般不超过15层。

而剪力墙一般在30m高度范围以内都适用。

从上面的比较,我们可以发现,两者的优缺点存在互补性,因此便产生另一种结构形式,即所谓的“框架剪力墙结构”,它是在框架结构中设置适当剪力墙的一种结构体系。

它具备框架结构平面布置灵活、有较大空间的优点,又具备侧向刚度较大的优点。

是两者优点的结合。

这个结构体系中,剪力墙主要承受水平荷载,竖向荷载主要由框架承担。

这种结构一般宜用于10~20层的建筑。

- 1 -。

剪力墙结构与框架结构的区别

剪力墙结构与框架结构的区别

剪力墙结构与框架结构的区别
建筑结构有很多种,且种类不同,特点也会有所区别,所以一定要懂得如何区分,对此,剪力墙结构与框架结构的区别有哪些?一起来看看。

剪力墙结构与框架结构的区别有哪些
1、结构不同:剪力墙结构是采用混凝土板作为主要的承重部件,不仅可以承受建筑中各类载荷带来的内力,而且还可以抑制建筑构件产生的水平力。

而框架结构是采用很多横梁和柱子为主要承重部件,因为墙体可以采用轻质砖,所以整体的重量会轻很多。

2、承重部位不同:剪力墙结构的主要承重部位是剪力墙和框架,房屋建成以后,两者需要共同分担建筑载荷,而框架结构的主要承重部位是框架,房屋建成以后,是由整个建筑的框架来承受重力的,对于建筑的墙体,可以采用轻体砖,能够满足隔断需求即可。

3、适用范围不同:剪力墙结构适用于局部需要设置大空间的高层建筑,这样可以在局部空间使用框架结构,其他空间使用剪力墙结构,就能满足高层建筑的抗侧能力。

而普通框架结构适用于15层以下住宅,且空间跨度较大的建筑中,比如学校、办公楼以及其他公共建筑中。

4、优缺点不同:剪力墙结构中,墙体和楼板都是很好的受力体系,所以墙体是不能拆改的,装修布局受限,并且自身的重量也会比较高,而框架结构通过框架制成,空间大,用户可以灵活进行分隔和布局,并且自身比较轻。

剪力墙结构和框架结构的区别- 剪力墙分类-

剪力墙结构和框架结构的区别- 剪力墙分类-

剪力墙结构和框架结构的区别- 剪力墙分类-剪力墙结构和框架结构的区别剪力墙分类在建筑领域,剪力墙结构和框架结构是两种常见的结构形式。

它们在设计、受力特点、适用范围等方面存在着显著的区别。

同时,剪力墙本身也有着不同的分类。

下面就让我们一起来详细了解一下。

首先,我们来看看剪力墙结构。

剪力墙结构是用钢筋混凝土墙板来承受竖向和水平荷载的结构。

这些墙板就像一道道坚固的屏障,有效地抵抗了来自各个方向的力。

剪力墙结构的优点是侧向刚度大,在水平荷载作用下,比如风荷载或者地震作用,变形小,抗震性能好。

这使得它在高层建筑中得到了广泛的应用。

框架结构则是由梁和柱组成的框架来承受竖向和水平荷载。

框架结构的优点是建筑平面布置灵活,可以根据不同的功能需求自由划分空间。

但相对来说,它的侧向刚度较小,在水平荷载作用下变形较大。

那么,剪力墙结构和框架结构具体有哪些区别呢?从受力特点来看,剪力墙结构主要依靠墙体承受水平荷载,而框架结构主要通过框架梁柱的弯曲和剪切变形来抵抗水平荷载。

在空间布局上,剪力墙结构由于墙体较多,对空间的划分有一定的限制;而框架结构的柱网布置相对灵活,更便于空间的灵活划分和利用。

从适用高度来说,剪力墙结构更适合建造高层建筑,因为它能够提供足够的侧向刚度;而框架结构一般适用于多层建筑,如果要用于高层建筑,往往需要结合剪力墙形成框剪结构。

从经济性方面考虑,剪力墙结构的墙板钢筋和混凝土用量较大,成本相对较高;框架结构由于梁柱构件相对简单,在一定程度上成本较低。

接下来,我们再了解一下剪力墙的分类。

按照开洞情况,剪力墙可以分为整截面剪力墙、整体小开口剪力墙、双肢剪力墙和多肢剪力墙。

整截面剪力墙没有洞口或者洞口很小,其受力性能类似于一个悬臂构件,整体工作性能好。

整体小开口剪力墙的洞口面积较小,墙肢的弯矩图基本没有反弯点。

双肢剪力墙是由连梁将两个墙肢连接在一起形成的,其受力性能较为复杂。

多肢剪力墙则是由多个墙肢通过连梁连接而成。

框架-剪力墙的结构分析

框架-剪力墙的结构分析

框架-剪力墙的结构分析框架剪力墙的结构分析在现代建筑结构设计中,框架剪力墙结构是一种广泛应用的结构形式。

它结合了框架结构和剪力墙结构的优点,既能提供较大的空间灵活性,又能具备良好的抗侧力性能,为建筑物的安全性和稳定性提供了有力保障。

一、框架剪力墙结构的基本概念框架剪力墙结构,顾名思义,是由框架和剪力墙共同组成的结构体系。

框架结构主要承担竖向荷载,而剪力墙则主要承担水平荷载,如风力和地震力。

在这种结构中,框架和剪力墙通过楼板和连梁相互连接协同工作。

框架部分具有较大的空间布置灵活性,适合用于建筑的大空间区域,如商场、办公室等。

剪力墙则通常布置在建筑物的周边、电梯间和楼梯间等位置,以增强结构的抗侧刚度。

二、框架剪力墙结构的受力特点当水平荷载作用于建筑物时,剪力墙首先承担大部分的水平力,其变形以弯曲变形为主。

而框架部分则承担较少的水平力,并且以剪切变形为主。

由于剪力墙的刚度较大,在水平荷载作用下,其位移相对较小。

而框架的刚度相对较小,位移相对较大。

但是,通过楼板和连梁的协同作用,框架和剪力墙能够共同抵抗水平荷载,使得结构的变形协调一致,从而有效地提高了结构的整体抗侧力性能。

三、框架剪力墙结构的优点1、空间灵活性框架结构的存在使得建筑物内部可以灵活布置空间,满足不同的使用需求。

2、良好的抗震性能剪力墙能够有效地抵抗地震作用产生的水平力,提高结构的抗震能力,保障建筑物在地震中的安全性。

3、经济合理性相比纯剪力墙结构,框架剪力墙结构可以减少剪力墙的数量,从而降低成本。

四、框架剪力墙结构的设计要点1、剪力墙的布置剪力墙的布置应均匀、对称,尽量使结构的质心和刚心重合,以减少扭转效应。

同时,剪力墙的数量和长度应根据建筑物的高度、抗震设防烈度等因素进行合理确定。

2、框架与剪力墙的协同工作在设计中,要确保框架和剪力墙能够协同工作,共同抵抗水平荷载。

这需要合理设计楼板和连梁的刚度和强度,使其能够有效地传递水平力。

3、抗震设计根据抗震规范的要求,进行结构的抗震计算和构造设计,确保结构在地震作用下具有足够的承载能力和变形能力。

框架剪力墙结构设计

框架剪力墙结构设计
总框架的反力pF(x); 框架:总剪力墙的反力pF(x)。
41
42
43
44
45
悬臂剪力墙内力和变形的关系
d2 y
Mw EIw dx2
(6.4)
VwddM w xEw Idd3x3y
(6.5)
p (x)pF(x)pw (x)d dw V x Ewd d I44 yx
总剪力墙的抗弯刚度:
≥50mm C20~C40
Φ6~8@150~ 宜≥40mm 200
5
(2)框架和剪力墙的布置方式 :灵活、对称 ① 框架与剪力墙(单片墙、联肢墙或较小井筒)分
开布置; ② 在框架结构的若干跨内嵌入剪力墙(带边框剪力
墙); ③在单片抗侧力结构内连续分别布置框架和剪力墙; ④ 上述两种或三种形式的混合。
36
一、计算简图
框架—剪力墙结构铰接体系:剪力墙与框架之间只
通过刚性楼板联系,共同承担水平荷载;
框架—结构刚接体系:部分或全部剪力墙与框架
之间有连梁联系,连梁对与之相连的剪力墙有约束 作用;(当连梁的尺寸较小时,对墙肢的约束很弱, 也可视为铰接体)。 刚接结点数目确定。
37
38
39
二、水平荷载作用下框架—剪力墙结构内力和位移 计算
设计条件 70,Ⅱ类土
构件截面面积与楼面面积之比 (AW+AC)/Af
0.03~0.05
剪力墙截面面积与楼面 面积之比AW/Af
0.02~0.03
80,Ⅲ类土
0.04~0.06
0.03~0.04
1、AW—剪力墙截面面积、AC—柱截面面积、Af—楼面 面积;2、表中数值是纵横两方面的总量,应使两个方向的剪 力墙数量接近;3、高度较大的框架—剪力墙结构,宜取表中 的上限值。

框架剪力墙结构

框架剪力墙结构

5.3结构的受力特点
框架-剪力墙结构是由框架和剪力墙两类抗 侧力单元组成,这两类抗侧力单元的变形 和受力特点不同。剪力墙的变形以弯曲型 为主,框架的变形以剪切型为主。在框-剪 结构中,框架和剪力墙由楼盖连接起来而
剪力墙负担大部分水平力;另外,框架和 剪力墙分担水平力的比例,房屋上部、下 部是变化的。
8度
9度
现浇
≤5B、且≤60m ≤4B、且≤50m ≤3B、且≤40m ≤2B、≤30m
装配整体 ≤3.5B、≤50m ≤3B、且≤40m ≤2.5B、≤30m
_
注:1表中B为楼盖的宽度;
2.装配整体式楼盖指装配式楼盖上做配筋现浇层;
3.现浇部分厚度大于60mm的预应力或非预应力叠合楼板可作为 现浇楼板考虑。
在房屋下部,由于剪力墙变形增大,框架变形减 小,使得下部剪力墙担负更多剪力,而框架下部 担负的剪力较少。
在上部,情况恰好相反,剪力墙担负外载减小, 而框架担负剪力增大。
这样,就使框架上部和下部所受剪力均匀化。从 协同变形曲线可以看出,框架结构的层间变形在 下部小于纯框架,在上部小于纯剪力墙,因此各 层的层间变形也将趋于均匀化。
5.4结构的抗震性能
1.框剪结构体系变形能力优于剪力墙结构体系
框架具有很好的延性,而剪力墙的延性较差,它们结合在一 起延性就比较好。
框剪结构体系的抗震性能也优于框架结构
框架的抗侧移刚度小,侧向位移大。
2.框剪结构体系具有良好的抗震性能主要表现在该体系有多 道抗震防线
小震作用,主要是剪力墙承受水平荷载;
中震作用下,框架与剪力墙共同工作;
在大震作用下,刚度较大的剪力墙充当第一道抗震防线,随 着剪力墙的开裂,刚度退化,框架才开始在保持结构稳定及 防止结构倒塌上发挥作用。

什么是框架剪力墙及结构施工工艺

什么是框架剪力墙及结构施工工艺

什么是框架剪力墙及结构施工工艺(一)什么是框架剪力墙结构?什么是煎力墙框架-剪力墙结构也称框剪结构,这种结构是在框架结构中布置一定数量的剪力墙,构成灵活自由的使用空间,满足不同建筑功能的要求,同样又有足够的剪力墙,有相当大的刚度,框剪结构的受力特点,是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式,所以它的框架不同于纯框架结构中的框架,剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。

因为,在下部楼层,剪力墙的位移较小,它拉着框架按弯曲型曲线变形,剪力墙承受大部分水平力,上部楼层则相反,剪力墙位移越来越大,有外侧的趋势,而框架则有内收的趋势,框架拉剪力墙按剪切型曲线变形,框架除了负担外荷载产生的水平力外,还额外负担了把剪力拉回来的附加水平力,剪力墙不但不承受荷载产生的水平力,还因为给框架一个附加水平力而承受负剪力,所以,上部楼层即使外荷载产生的楼层剪力很小,框架中也出现相当大的剪力。

,框架结构的受力特点是荷载传给楼板,再传给次梁、主梁、柱、基础、地基。

此种结构受力体系由梁、柱组成,用以承受竖向荷载是有利的,但是在承受水平荷载方面能力有限,因此仅仅适用于房屋高度不大,层数不多的建筑。

剪力墙即一段钢筋混凝土墙体,因其抗剪能力很强,故称剪力墙。

在框剪结构中,框架与剪力墙协同受力,剪力墙承受大部分水平荷载,框架承受大部分的竖向荷载,这样大大减少了柱子的截面。

当房屋的层数更高的时候横向水平荷载更大,这时宜采用剪力墙结构,即全部采用纵横布置的剪力墙。

剪力墙不仅承受水平荷载,亦承受垂直荷载。

(二)、砼工程施工工艺主体结构砼施工必须满足基础施工的有关要求外,还需达到以下施工要求:1.主体施工方法按一次支模一次浇筑组织施工,墙、柱与梁板间不留施工缝,每层墙、柱、梁板模板一次支齐,砼同时浇筑。

2.主体每层的砼采用固定泵输送。

浇筑前必须清除模板内的杂物并提前湿模,砼振捣需及时、连贯、不得漏浆,钢筋密集处需加强振捣,保证砼密实度。

第6章_高层建筑结构设计_框架-剪力墙结构设计

第6章_高层建筑结构设计_框架-剪力墙结构设计

6.1 框架—剪力墙结构概念设计
1.构件截面尺寸估算 框架梁、柱、节点等的截面尺寸估算与框架结构相同, 可按4.1.3的有关规定进行。 2.材料强度等级的选定 现浇框架梁、柱及节点的混凝土强度等级,按一级抗震等 级设计时,不应低于C30,二~四级和非抗震设计时,不应 低于C20。 现浇框架梁的混凝土强度等级不宜大于C40。 框架柱的混凝土强度等级,抗震设防烈度为9度时不宜大 于C60,抗震设防烈度为8度时,不宜大于C70。 剪力墙结构混凝土强度等级不应低于C20,有短肢的剪 力墙结构的混凝土强度等级不应C25。
6.1 框架—剪力墙结构概念设计
(3) 框剪结构应设计成双向抗侧力体系,且在抗震设计, 结构两主轴方向均应布置剪力墙,并使结构各主轴方向 的侧向刚度接近。 (4) 主体结构构件之间除个别节点外不应采用铰接,梁与柱 或柱与剪力墙的中线宜重合。 (5)剪力墙布置须满足本书第2.3.5中第4小节对框架-剪力 墙结构体系的相关要求。 (6)对长矩形平面或平面有一方向较长时(L或T形平面), 需对横向剪力墙间距的最大值作出限制,其值须满足附表 8.9的要求。 (7)纵向剪力墙不宜集中布置在房屋的两尽端。 (8)板柱-剪力墙结构的布置要求比框架-剪力墙结构更严 格。
刚接体系 此种结构体系中的框架 与剪力墙通过连系梁将 框架和剪力墙连系,连 杆一端与剪力墙刚接, 另一端与框架铰接。
在此计算图中, 总剪力墙中包含 2榀剪力墙(横向) 或4榀剪力墙(纵向), 总框架中含有 6榀框架(横向) 或2榀框架和14根柱(纵向)。
刚接体系和铰接体系的根本区别在于连梁对剪力墙 墙肢有无约束作用。
6.2 内力和位移的简化近似计算
1. 铰接体系的内力和位移计算 铰接体系计算模型
将连杆切开,可得连杆的集中力F i j。

工程结构之框架剪力墙介绍

工程结构之框架剪力墙介绍

工程结构之框架剪力墙介绍在现代建筑领域中,框架剪力墙结构是一种被广泛应用且十分重要的结构形式。

它融合了框架结构和剪力墙结构的优点,为建筑物提供了出色的稳定性、抗震性和空间灵活性。

接下来,让我们深入了解一下框架剪力墙结构的奥秘。

框架剪力墙结构,顾名思义,是由框架和剪力墙共同组成的结构体系。

框架结构主要由梁和柱组成,能够提供较大的空间,便于灵活布置,但侧向刚度相对较小;而剪力墙则是由钢筋混凝土墙板组成,具有较大的侧向刚度,能够有效地抵抗水平荷载,如风力和地震力。

框架剪力墙结构的工作原理可以这样简单理解:当建筑物受到水平荷载时,剪力墙承担了大部分的荷载,限制了结构的水平位移;而框架则主要承担竖向荷载,并在一定程度上协助剪力墙抵抗水平荷载。

这种协同工作的方式使得框架剪力墙结构在承受各种荷载时表现出良好的性能。

在实际应用中,框架剪力墙结构具有许多显著的优点。

首先,它能够提供较大的室内空间,满足多样化的使用需求。

比如在办公楼、商场等建筑中,可以根据功能分区灵活布置房间和通道,而不会受到过多结构构件的限制。

其次,其抗震性能优越。

在地震发生时,剪力墙能够有效地吸收和分散地震能量,减少结构的破坏,保障人员和财产的安全。

此外,框架剪力墙结构的施工相对较为方便,既可以采用现浇混凝土的方式,也可以采用预制构件装配的方式,提高了施工效率。

然而,框架剪力墙结构也并非完美无缺。

由于其结构较为复杂,设计和施工的难度相对较大,需要专业的技术人员进行精确的计算和设计。

同时,在成本方面,相比于单纯的框架结构或剪力墙结构,框架剪力墙结构的造价可能会略高一些。

为了更好地理解框架剪力墙结构,我们来看一个具体的案例。

假设我们要建造一座高层办公楼,总高度为 80 米。

在设计过程中,根据建筑的功能和布局要求,在核心筒区域设置了剪力墙,而在周边则布置了框架。

这样,在水平荷载作用下,核心筒的剪力墙能够有效地抵抗剪力,而周边的框架则能够提供一定的抗弯能力,共同保证了结构的稳定性。

框架—剪力墙结构

框架—剪力墙结构

框架—剪力墙结构一、受力特点如前所述,框架—剪力墙结构是由框架和剪力墙两类抗侧力单元组成,这两类抗侧力单元的变形和受力特点不同。

剪力墙的变形以弯曲型为主(图5-44a),框架的变形以剪切型为主(图5—44b)。

在框—剪结构中,框架和剪力墙由楼盖连接起来而共同变形,其协同变形曲线如图5-45所示。

图5-44 框架—剪力墙结构的变形特点图5-45 框架—剪力墙结构的变形曲线框—剪结构协同工作时,由于剪力墙的刚度比框架大得多,因此剪力墙负担大部分水平力;另外,框架和剪力墙分担水平力的比例,房屋上部、下部是变化的(图5-46)。

在房屋下部,由于剪力墙变形增大,框架变形减小,使得下部剪力墙担负更多剪力,而框架下部担负的剪力较少。

在上部,情况恰好相反,剪力墙担负外载减小,而框架担负剪力增大。

这样,就使框架上部和下部所受剪力均匀化。

从协同变形曲线可以看出,框架结构的层间变形在下部小于纯框架,在上部小于纯剪力墙,因此各层的层间变形也将趋于均匀化。

图5-46 框架—剪力墙结构的剪力分配二、设计规定与构造措施(一)混凝土强度等级为保证结构的承载能力和变形能力,框架—剪力墙结构的框架梁、柱和节点的混凝土等级,按一级抗震设计时不应低于C30,按二、三级抗震设计时不应低于C20。

非抗震设计,框架—剪力墙的混凝土强度等级不宜低于C20。

(二)房屋的高度及高宽比限值现浇钢筋混凝土剪力墙结构房屋的高度及高宽比限值见表5—3、表5-4。

(三)抗震等级现浇钢筋混凝土剪力墙结构房屋的抗震等级见表5—5、表5—6。

(四)剪力墙的布置一般情况下,剪力墙布置在竖向荷载较大处、平面形状变化处以及楼梯间和电梯间。

考虑到施工时支模的困难,一般不在抗震缝两侧同时设置剪力墙。

在楼电梯间楼板开大洞,削弱严重,特别是在端角和凹凸角处设置楼电梯间时受力更为不利,所以采用剪力墙形成楼电梯竖井是加强的有效措施。

纵横向剪力墙,宜合并布置为L形、T形、口字形,使纵墙可以作为横墙的翼缘,或横墙作为纵墙的翼缘,从而提高其强度和刚度。

框架—剪力墙分析解析

框架—剪力墙分析解析
和铰接体系的区别:
.
第二节 框剪结构内力计算
刚接体系计算步骤:
.
第三节 框剪结构内力、位移特征
刚度特征值,反映了框架抗侧刚度(包括连 梁约束刚度)与剪力墙抗弯刚度的比值影响。
当=0时即为纯剪力墙结构,当=∞时即为 纯框架结构。
.
第三节 框剪结构内力、位移特征 一、位移曲线
<1时,变形曲线呈弯曲形 >6时,变形曲线呈剪切形 =1~6时,变形曲线呈弯剪型
.
第三节 框剪结构内力、位移特征
剪力墙及框架顶部剪力不为0的原因是由协调变形 相互作用产生的。
协同工作使得框架各层剪力趋于均匀,有利于框架 柱的设计。梁、柱尺寸从上到下可以比较均匀。
框架的剪力最大值在结构中部某层,相对座标大约 在0.3~0.6之间,随刚度特征值的增大,最大剪力层向下 移动。可以根据最大剪力值控制柱断面配筋。
位剪切变形所需的水平剪力
CF h Dj
.
第二节 框剪结构内力计算
在工程实际中,总框架各层抗侧移刚度Cf及总剪力墙各 层等效抗弯刚度EIeq沿结构高度不一定完全相同,而是有变 化的,如果变化不大,其平均值可采用加权平均法算得:
hiC fi
Cf
m
H
hiEIwi
EIw m H
.
第二节 框剪结构内力计算 四、按铰接体系框剪结构的内力计算
.
第二节 框剪结构内力计算
总剪力墙内力与弯曲变形的关系
EIwd dx4y 4 p(x)pf(x)pm(x)
E Iwd dx 4y 4p(x)Cf .d dx 2y 2i n1m h abi d dx 2y 2
第二节 框剪结构内力计算
整理后可得:
d4y(Cf

框架剪力墙结构概念

框架剪力墙结构概念

框架剪力墙结构概念一、框架剪力墙结构概念框架剪力墙结构,也称为框剪结构,是一种常见的建筑结构形式,它主要利用钢筋混凝土墙板和框架来承受竖向和水平荷载,从而有效地提高建筑的抗震性能和抗风能力。

二、定义与特点框架剪力墙结构由钢筋混凝土的框架和剪力墙两部分组成,其中框架负责承受竖向荷载,而剪力墙则负责承受水平荷载。

这种结构的特点在于其空间灵活性高,刚度大,抗侧力能力强,并能有效地将荷载传递到周围的结构上。

三、结构形式与分类框架剪力墙结构有多种结构形式,如:1.独立框架剪力墙结构:这种结构形式以框架为主导,配以适量的剪力墙,适用于高层建筑和大型公共建筑。

2.双重框架剪力墙结构:这种结构形式以框架和剪力墙共同承受荷载,适用于对建筑空间要求较高的高层建筑。

3.混合框架剪力墙结构:这种结构形式结合了钢框架和钢筋混凝土剪力墙的优点,具有较高的承载力和抗侧力能力。

四、优缺点分析框架剪力墙结构的优点主要包括:1.空间灵活度高:由于框架和剪力墙的组合,使得室内空间布置更加灵活。

2.强度和刚度较高:能够承受较大的竖向和水平荷载,且抗侧力能力强。

3.抗震性能好:能够有效地吸收地震能量,提高建筑的抗震性能。

4.施工方便:框架和剪力墙的施工可以分开进行,从而加快了施工进度。

框架剪力墙结构的缺点主要包括:1.造价较高:由于使用了大量的钢筋混凝土材料,使得其造价相对较高。

2.设计难度较大:需要对框架和剪力墙进行合理的设计和布置,以满足建筑的使用要求和受力要求。

3.对施工工艺要求较高:需要专业的施工队伍进行施工,以保证结构的施工质量。

五、适用范围与限制框架剪力墙结构适用于高层建筑、大型公共建筑、工业建筑等对空间要求较高且需要承受较大荷载的建筑。

其限制主要在于对施工工艺和材料的要求较高,且不适合于地震烈度较高的地区。

六、设计原则与要求在设计中,框架剪力墙结构应遵循以下原则和要求:1.根据建筑的使用要求和受力要求,合理确定框架和剪力墙的尺寸和布置。

框架结构、剪力墙结构、框剪结构

框架结构、剪力墙结构、框剪结构

框架结构、剪力墙结构、框剪结构框架结构、剪力墙结构、框剪结构框支剪力墙结构框架剪力墙就是以框架和剪力墙共同承担水平和竖向荷载的一种结构体系。

这是从结构整体角度来划分的。

框支剪力墙指的是结构中的局部,部分剪力墙因建筑要求不能落地,直接落在下层框架梁上,再由框架梁将荷载传至框架柱上,这样的梁就叫框支梁,柱就叫框支柱,上面的墙就叫框支剪力墙。

这是一个局部的概念,因为结构中一般只有部分剪力墙会是框支剪力墙,大部分剪力墙一般都会落地的。

一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。

框支-剪力墙结构抗震性能差,造价高,应尽量避免采用。

但它能满足现代建筑不同功能组合的需要,有时结构设计又不可避免此种结构型式,对此应采取措施积极改善其抗震性能,尽可能减少材料消耗,以降低工程造价。

因此,框架剪力墙结构包括框支剪力墙,框支剪力墙却不一定是框架剪力墙结构。

框架结构的受力特点是荷载传给楼板,再传给次梁、主梁、柱、基础、地基。

此种结构受力体系由梁、柱组成,用以承受竖向荷载是有利的,但是在承受水平荷载方面能力有限,因此仅仅适用于房屋高度不大,层数不多的建筑。

剪力墙即一段钢筋混凝土墙体,因其抗剪能力很强,故称剪力墙。

在框剪结构中,框架与剪力墙协同受力,剪力墙承受大部分水平荷载,框架承受大部分的竖向荷载,这样大大减少了柱子的截面。

当房屋的层数更高的时候横向水平荷载更大,这时宜采用剪力墙结构,即全部采用纵横布置的剪力墙。

剪力墙不仅承受水平荷载,亦承受垂直荷载。

剪力墙的计算剪力墙考虑地震作用组合的剪力墙,其正截面抗震承载力应按本规范第7 章和第10.5.3 条的规定计算,但在其正截面承载力计算公式右边,应除以相应的承载力抗震调整系数γRE。

剪力墙各墙肢截面考虑地震作用组合的弯矩设计值:对一级抗震等级剪力墙的底部加强部位及以上一层,应按墙肢底部截面考虑地震作用组合弯矩设计值采用,其他部位可采用考虑地震作用组合弯矩设计值乘以增大系数考虑地震作用组合的剪力墙的剪力设计值Vw 应按下列规定计算:1 底部加强部位1)9 度设防烈度(11.7.3-1)且不应小于按公式(11.7.3-2)求得的剪力设计Vw2)其他情况一级抗震等级Vw=1.6V (11.7.3-2)二级抗震等级Vw=1.4V (11.7.3-3)三级抗震等级Vw=1.2V (11.7.3-4)四级抗震等级取地震作用组合下的剪力设计值2 其他部位Vw=V (11.7.3-5)式中Mwua―――剪力墙底部截面按实配钢筋截面面积、材料强度标准值且考虑承载力抗震调整系数计算的正截面抗震受弯承载力所对应的弯矩值;有翼墙时应计入墙两侧各一倍翼墙厚度范围内的纵向钢筋;M―――考虑地震作用组合的剪力墙底部截面的弯矩设计值;V―――考虑地震作用组合的剪力墙的剪力设计值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

框架剪力墙结构施工组织设计工程名称:江苏XXX项目项目编制人:XXX编制日期:2018年05月7日目录第一章编制依据第二章工程概况第三章本工程施工重点、难点和对策第四章施工部署第五章主要分部分项工程、施工技术方案第六章施工进度计划第七章工期保证措施第八章季节施工措施第九章主要材料用量计划第十章主要机具设备配备第十一章质量保证措施第十二章安全技术措施和保证制度第十三章文明施工及环保措施第十四章降低造价技术措施第十五章成品保护措施第一章编制依据一、编制依据1.1江苏XXX项目工程设计图纸级相关规范。

1.2主要图集、标准、规程、规范:1.3主要法规:第二章工程概况2.1工程简介:2.2建筑设计概况:第三章本工程施工重点、难点和对策3.1施工重点、难点:3.1.1本工程东侧居民较多,必须加强文明安全施工措施,降低施工噪音,以防扰民。

3.1.2本工程为民生工程施工质量标准高,在施工过程中要严把质量关。

3.2施工重点、难点对策:3.2.1施工重点、难点对策之一:本工程东侧居民较多,为保证不扰民,做到文明施工,施工过程中我们将采取如下措施:(1)选择低噪音机具进行施工。

(2)夜间照明用的镝灯和碘钨灯采取低照,并且在施工操作层满挂密目安全网,形成遮光带,以最大限度降少夜间对居民楼的光污染。

夜间不作业时关闭所有大型照明设施。

(3)振捣混凝土时严禁振捣钢筋和模板,必要时采用无声振捣棒,以降低噪音污染。

(4)教育职工不得敲打钢管、钢模板,尽量减少噪音。

(5)加强对操作人员的教育,早晚施工不大声暄哗,建筑物资轻拿轻放,不从上往下扔东西,并做好施工中的计划调控。

(6)用声级计随时测现场噪音级数,控制噪音不超过国家规定范围。

3.2.2施工重点、难点对策之三:积极运用我公司多年来的施工的经验,用技术措施确保施工质量:(1)为保证钢筋不发生位移采取如下措施:1)竖筋等间距、排距控制采取水平梯子筋,从竖筋内侧撑开,与竖筋绑牢,并注意两端起步筋(50 mm)的位置准确。

2)暗柱钢筋位置采用在大模板上200—300 mm之间绑扎定位带齿箍,与暗柱柱筋卡住绑牢。

3)在模板合模后、打混凝土前后,专职钢筋工要依据测量控制线,再次复核门窗洞口边暗柱钢筋保护层。

(2)为保证钢筋绑扎连接牢固绑丝不外露采取如下措施:1)根据钢筋的不同位置确定绑丝的长度。

2)定位筋采用兜扣绑扎,十字扣用于中间部位,绑扎要求两扣半,最多不超过三扣,以防止绑丝过紧断裂。

3)绑扣扭头必须保证在水平筋的斜下方或斜上方,以防止返锈,绑丝端头一律弯向墙柱内。

(3)顶板绑丝在确保交叉绑扣前提下,上、下铁绑丝朝向板内。

(4)为保证模板在拼装时一定要严密,表面高低差2 mm,表面平整2 mm。

采用以下措施:1)顶板模铺之前要挑选、卡方、量对角线,不符合要求的用平刨刨并刷漆封边,确保拼缝要求。

2)顶板的平整度采用墙体测量标高线控制,与模板接触面的木方两面用平刨刨平,以利模板固定平整。

(5)为保证门窗洞口、阳台的上下贯通采取竖向用激光经纬仪投测控制平面放线精度,外墙洞边在可能的条件下弹出竖线控制左右位置,并将门窗口模固定在一侧大模板上。

(6)混凝土拆模:侧模拆除,以混凝土强度能保证其表面及棱角不因拆模而受损时即可拆模;楼板拆模考虑施工荷载同条件混凝土试块强度达到100 %;外挂架提升同条件混凝土试块强度达到7.5 MPa,经主管技术人员批准再拆除,拆除时不得损坏混凝土的棱角。

(7)部分门口过梁不能预制,在施工过程中要进行现浇。

现浇过程中要注意植筋需按规范要求并认真检查确保植筋质量,注意振捣要密实确保现浇梁能够满足荷载需求。

第四章施工部署4.1工程目标:4.1.1质量目标:实现对业主的质量承诺,以领先行业水平为目标,严格按照合同条款要求及现行规范标准组织施工,工程一次验收合格率达100%,分部工程优良率达到80%以上。

观感质量得分率90%以上。

4.1.2安全目标:(1)无因工死亡、重伤和重大机械设备事故;(2)无火灾事故;(3)无严重污染扰民;(4)无重大交通行车事故。

4.1.3工期目标:2013年04月15日-2013年12月30日4.1.4现场管理:(1)管理目标:创建哈尔滨市文明安全工地。

(2)管理办法:为加强公司工程项目现场文明施工的管理,规范工程项目施工现场标准化,确保工程项目有序开展,有效树立公司品牌形象,满足地方政府及业主要求,特制定本规定。

适用于公司所有建筑(安装)工程文明工地的管理。

文明施工管理的基本要求:围挡、大门、标牌标准化,材料码放整齐化(定置化)、安全设施规范化、生活办公设施整洁化、职工行为文明化、工作生活秩序化。

施工现场做到工完场清,施工不扰民、现场不扬尘、运输无遗洒、垃圾不乱弃。

努力营造良好的施工作业环境。

4.2管理组织机构:4.2.1组织机构:本工程按项目法组织施工,项目经理选派承担过大型工程项目管理;项目技术选派具有较高技术业务素质和技术管理水平的技术人员担任。

项目经理部对本项目的人、财、物按照项目法施工管理的要求实行统一组织,统一布置,统一计划,统一协调,统一管理,并认真执行ISO9002质量标准,充分发挥各职能部门、各岗位人员的职能作用,认真履行管理职责,确保本项目质量体系持续、有效的运行。

通过我们科学、严谨的工作质量和项目管理经验,确保实现合同规定的工期和质量目标,现场管理创哈尔滨市文明安全工地。

项目部班子主要成员及各主要部室的职责:(1)领导班子:由项目经理、项目工长、项目技术员组成,负责对工程的领导、指挥、协调、决策等重大事宜,对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。

(2)技术员:负责编制工程施工组织设计,对特殊过程编制作业指导书,对关键工序编制施工方案,对分项工程进行技术交底,组织技术培训,办理工程变更,及时收集整理工程技术档案,组织材料检验、试验、施工试验和施工测量,检查监督工序质量,调整工序设计,并及时解决施工中出现的一切技术问题。

(3)工长:负责组织施工组织设计实施,制定生产计划,组织实施现场各阶段的平面布置,安全文明施工及劳动组织安排,工程质量等施工过程中各种施工因素管理;负责各劳务分包和工程分包的协调管理。

(4)安全员:负责施工现场安全防护、文明施工、工序质量日常监督检查工(5)质检员:负责现场施工过中的质量进行检查监督,确保质量目标实现。

(6)材料员:负责工程材料及施工材料和工具的购置、运输,监督控制现场各种材料和工具的使用情况等。

(7)资料员:负责现场资料收集整理备案。

以上各成员在经理部领导下,统一协调,各尽其责,及时解决施工过程中出现的各种问题,确保优质、高效的完成施工任务。

4.2.2管理体系:管理机制采用项目法施工管理。

质量体系经认证并符合GB/T19002—1994idt ISO9002:1994标准。

4.2.3主要施工技术工人配备:木工:20人钢筋工:20人架子工:10人瓦工:10人混凝土工:5人电工:1人水暖工:10人油工20人总计:96人。

4.2.4项目经理部下设作业队及分工:(1)钢筋施工队:负责主体钢筋工程的施工。

(2)瓦工作业队:负责砌筑工程、抹灰工程、楼地面工程的施工。

(3)油工作业队:负责油漆、粉刷工程的施工。

(4)木工作业队:负责模板支护和维修。

(5)防水作业队:负责屋面防水、厕浴间防水工程的施工。

(6)电气工程作业队:负责管道预埋、管线敷设、电气设备安装调试工作。

(7)水、暖、通风工程作业队:负责水暖安装、配件预埋,孔洞预留及管线敷设、水暖及通风设备的安装调试工作。

4.3施工部署:本工程质量目标高,工期计划为259天,为保证基础、主体、装修均尽可能有充裕的时间施工,保质如期完成施工任务,必须充分考虑到各方面的影响因素,合理安排任务、人力、资源、时间、空间的总体布局。

4.3.1总施工顺序上的部署原则按照先地下,后地上;先结构,后装修;先土建,后专业的总施工顺序原则进行部署。

4.3.2施工工艺总流程:土方开挖→超流态灌注桩→人工清槽→基础垫层→基础承台地梁→地下设备层→回填土→地上部分主体结构→墙体砌筑→专业安装→屋面工程→内外装修→室外工程→清理收尾→竣工报验4.3.3施工工期上的部署原则——季节施工的考虑根据总施工进度的安排,基础结构完毕后,及时进行回填土施工,以保证边坡的稳定。

在保证安全施工及工程质量的前提下力争在冬季到来之前完整工程全部工作,避免冬季施工。

4.3.4为了确保工期和时间连续、实施立体交叉作业,本工程结构验收要同相关部门事先沟通并安排好时间。

4.3.5垂直运输:本工程垂直运输设备按如下考虑:在建筑物东南侧设置一台QTZ63固定式塔吊(塔臂50 m),负责基础及主体结构模板、钢筋及零星混凝土的垂直运输;主体施工至六层时,在建筑物南侧设两座双笼电梯负责砌筑、装修材料垂直运输。

安装平面位置详见平面布置图。

4.3.6本工程结构混凝土主要采用商品混凝土,混凝土罐车运输到工地,三层以下由混凝土泵车输送至浇筑部位。

三层以上采用地泵输送。

安装平面位置详见平面布置图。

4.3.7本工程模板体系:墙、电梯井、顶板、梁采用木模体系,由符合标准的木模板配木方构成,承台地梁采用砖胎膜。

4.3.8脚手架工程:外脚手架1-4五层采用双排单干式落地式脚手架架,5层-屋面采用双排单干式悬挑脚手架,墙体砌筑及室内装修采用工具式脚手架。

4.3.9现场设一个木工加棚,负责模板及配件的制作。

4.3.10现场设一钢筋加棚,负责钢筋的加工制作。

4.3.11现场设一搅拌站,负责零星混凝土及装修砂浆的搅拌。

4.3.12现场设地泵(80)一台,负责混凝土浇筑工作。

4.3.13现场设施工电梯一部,负责上料工作。

4.3.14进行施工安排的时候,充分考虑各种因素,如季节施工的影响。

4.4施工准备工作:4.4.1技术准备工作:(1)项目技术员组织各专业技术人员认真学习设计图纸,领会设计意图,做好图纸会审。

(2)根据《质量手册》和《程序文件》要求,针对本工程特点进行质量策划,编制工程质量计划,制定特殊工序、关键工序、重点工序质量控制措施。

(3)依据施工组织设计,编制分部、分项工程施工技术措施,做好技术交底,指导工程施工。

(4)做模板设计图,进行模板加工。

(5)认真做好工程测量方案的编制,做好测量仪器的校验工作,认真做好原有控制桩的交接核验工作。

(6)编制施工预算,提出主要材料用量计划。

4.4.2劳动力及物质、设备准备工作:(1)组织施工力量,做好施工队伍的编制及其分工,做好进场三级教育和操作培训。

(2)落实各部室人员,制定相应的管理制度。

(3)根据预算提出材料供应计划,编制施工使用计划,落实主要材料,并根据施工进度控制计划安排,制定主要材料、半成品及设备进场时间计划。
