框架柱及剪力墙结构设计

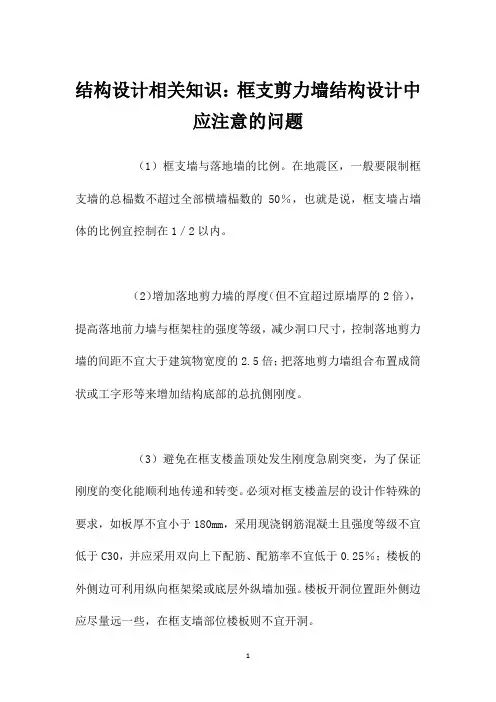

结构设计相关知识：框支剪力墙结构设计中应注意的问题
结构设计相关知识：框支剪力墙结构设计中应注意的问题（1）框支墙与落地墙的比例。
在地震区，一般要限制框支墙的总榀数不超过全部横墙榀数的50％，也就是说，框支墙占墙体的比例宜控制在1／2以内。
（2）增加落地剪力墙的厚度（但不宜超过原墙厚的2倍），提高落地前力墙与框架柱的强度等级，减少洞口尺寸，控制落地剪力墙的间距不宜大于建筑物宽度的2.5倍；把落地剪力墙组合布置成筒状或工字形等来增加结构底部的总抗侧刚度。
（3）避免在框支楼盖顶处发生刚度急剧突变，为了保证刚度的变化能顺利地传递和转变。
必须对框支楼盖层的设计作特殊的要求，如板厚不宜小于180mm，采用现浇钢筋混凝土且强度等级不宜低于C30，并应采用双向上下配筋、配筋率不宜低于0.25％；楼板的外侧边可利用纵向框架梁或底层外纵墙加强。
楼板开洞位置距外侧边应尽量远一些，在框支墙部位楼板则不宜开洞。
（4）根据建筑使用功能，也可将底层框架扩展为2—3层。
刚度随层高逐渐变化，使刚度逐渐减弱而避免突变。
（5）在框架的上面一层设置设备层，作为刚度的过渡层（即转换层），使结构转换层上下刚度较为接近。
（6）框支梁、柱截面的确定。
框架梁柱是底部大空间部分的重要支承，它主要承受垂直荷载及地震倾覆力矩、其断面尺寸要通过内力分析，从结构强度、稳定和变形等方面确定。
框架梁高度一般可取（1／6—1／8）梁跨，框架柱截面应符合轴压比N/fcbh，N为地震力及竖向荷载作用组合的计算轴力，fc为柱混凝土轴心受压设计强度其他在结构上还有若干措施，如在剪力墙肢端增设暗柱，以及规定一些小配筋率及搭接长度等，其结构加强措施视具体情况酌情处理和采用。
框支剪力墙在竖向布置时为防止刚度突变应采取各种措施，使其大空间底层的层刚度变化率r接近于1，不宜大于2；不宜在地震区单独使用框支剪力墙结构，即需要时可采取框支剪力墙与落地剪力墙协同工作结构体系。
第7章 框架-剪力墙结构设计
pz
z = ξH
y(z) q( z ) q( z)
2）为使框-剪结构在两个主轴方向均具有必需的水平承载力 和侧向刚度，应在两个主轴方向均匀布置剪力墙，形成双向抗侧 力体系。否则，将造成两个主轴方向结构的水平承载力和侧向刚 度相差悬殊，可能使结构整体扭转，对结构抗震不利。
7.1 结构布置
第7章 框架-剪力墙结构设计
2、节点刚性连接与构件对中布置 1）在框-剪结构中，为保证结构的整体刚度和几何不变
7.1 结构布置
第7章 框架-剪力墙结构设计
（5）剪力墙宜贯通建筑物全高，避免刚度突变；剪力墙洞口 宜上、下对齐。抗震设计时，剪力墙的布置宜使结构各主轴方 向的侧向刚度接近。
（6）保证框架与剪力墙协同工作，横向剪力墙沿房屋长方向 的间距宜满足下表的要求；当剪力墙之间的楼盖有较大开洞 时，剪力墙的间距应适当减小；纵向剪力墙不宜集中布置在房 屋的两尽端。
重 点、难点：
主要内容
第7章 框架-剪力墙结构设计
7.1 结构布置 1）总体平面布置、竖向布置及变形缝设置等见前述； 2）具体布置除符合下述规定外，其框架和剪力墙的布置应
分别符合框架结构和剪力墙结构的有关规定。
7.1.1 基本要求 1、双向抗侧力体系
1）框架-剪力墙结构中，框架与剪力墙协同工作共同抵抗水 平荷载，其中剪力墙是结构的主要抗侧力构件。
第7章 框架-剪力墙结构设计
3、剪力墙的弯曲刚度 总剪力墙的等效刚度为结构单元内同一方向(横向或纵向) 所有剪力墙等效刚度之和，即
对整截面墙
EI eq
=
EI w
1+
9μI w
AwH 2
7.2 基本假定与计算简图
第7章 框架-剪力墙结构设计
框架剪力墙结构设计要点
框架剪力墙结构设计要点在现代建筑设计中，框架剪力墙结构因其具备良好的抗震性能、较大的室内空间利用率以及灵活的布局等优点，得到了广泛的应用。
要确保这种结构的安全性、可靠性和经济性，合理的设计至关重要。
以下将详细阐述框架剪力墙结构设计的要点。
一、结构布置1、剪力墙的布置剪力墙应均匀布置在建筑物的周边、楼梯间、电梯间及平面形状变化较大的部位。
这样可以有效地提高结构的抗扭性能和整体稳定性。
同时，剪力墙的长度不宜过长，避免出现单片剪力墙承担过大的水平荷载，导致过早破坏。
2、框架柱的布置框架柱应尽量做到上下贯通，避免在同一楼层出现框架柱截面尺寸和位置的突变。
柱网的布置应满足建筑使用功能的要求，同时要保证结构的受力合理。
3、梁的布置梁的布置应与剪力墙和框架柱协同工作，形成良好的传力体系。
框架梁应尽量避免穿过剪力墙，以免削弱剪力墙的承载能力。
二、抗震设计1、抗震等级的确定根据建筑物所在地区的抗震设防烈度、建筑高度、结构类型等因素，准确确定框架剪力墙结构的抗震等级。
抗震等级的确定直接影响到结构构件的配筋和构造要求。
2、地震作用计算采用合理的计算方法，如底部剪力法、振型分解反应谱法或时程分析法，计算地震作用下结构的内力和位移。
在计算过程中，要考虑扭转效应的影响。
3、抗震构造措施根据抗震等级，对框架柱、剪力墙、框架梁等构件采取相应的抗震构造措施，如加密箍筋、设置约束边缘构件等，以提高结构的延性和耗能能力。
三、荷载取值1、恒载包括结构自重、建筑装修材料重量、固定设备重量等。
在设计过程中，应根据实际情况准确计算恒载的大小。
2、活载按照《建筑结构荷载规范》的规定，合理取值各类活荷载，如楼面活载、屋面活载、风荷载等。
同时，要考虑活载的不利布置对结构内力的影响。
四、结构分析1、模型建立采用合适的结构分析软件，建立准确的框架剪力墙结构计算模型。
在模型中，要正确输入构件的几何尺寸、材料特性、荷载等参数。
2、计算结果分析对结构分析的计算结果进行仔细分析，包括结构的自振周期、位移比、层间位移角、内力分布等。
MIDAS Gen框架-剪力墙结构
MIDAS/Gen培训课程（一）—钢筋混凝土结构抗震分析及设计北京市海淀区中关村南大街乙56号方圆大厦1402室Phone : 010-8802-6170 Fax : 010-8802-6171E-mail:*********************M odeling, I ntegrated D esign & A nalysis S oftware目录简要 (1)设定操作环境及定义材料和截面 (2)建立轴网 (4)建立框架柱及剪力墙 (8)楼层复制及生成层数据文件 (11)定义边界条件 (12)输入楼面及梁单元荷载 (12)输入风荷载 (16)输入反映谱分析数据 (16)定义结构类型 (17)定义质量 (18)运行分析 (18)荷载组合 (19)查看反力及内力 (19)梁单元细部分析 (20)振型形状及各振型所对应的周期 (21)稳定验算 (21)周期 (22)层间位移 (22)层位移 (23)层剪重比 (23)层刚度比 (24)一般设计参数 (24)钢筋混凝土构件设计参数 (26)钢筋混凝土构件设计 (28)平面输出设计结果 (31)简要本例题介绍使用Midas/Gen 的反映谱分析功能来进行抗震设计的方法。
例题模型为六层钢筋混凝土框-剪结构。
基本数据如下：轴网尺寸：见平面图柱: 500x500主梁：250x450，250x600次梁：250x400连梁：250x1000混凝土：C30剪力墙：250层高：一层：4.5m 二~六层：3.0m设防烈度：7º（0.10g）场地：Ⅱ类1设定操作环境及定义材料和截面1：主菜单选择文件>新项目文件>保存:输入文件名并保存2：主菜单选择工具>单位体系: 长度m, 力kN定义单位体系3 : 主菜单选择模型>材料和截面特性>材料：添加：定义C30混凝土材料号：1 名称：C30 规范：GB(RC)混凝土：C30 材料类型：各向同性定义材料24 : 主菜单选择模型>材料和截面特性>截面：添加：定义梁、柱截面尺寸定义梁、柱截面5 : 主菜单选择模型>材料和截面特性>厚度：添加：定义剪力墙厚度定义剪力墙厚度3建立轴网1 : 主菜单选择模型>栅格>定义轴线：添加：定义X、Y轴网间距定义轴网12 : 主菜单选择模型>单元>建立: 建立梁单元，同时关闭栅格、轴网4轴网13 : 主菜单选择模型>用户坐标系>X-Y平面: 激活UCS平面保存当前UCS，定义当前用户坐标系名称为“1”定义用户坐标系14 : 主菜单选择模型>用户坐标系>X-Y平面: 定义插入点(即原点)旋转角度30º，准备插入另一个轴网。
框架-剪力墙结构设计

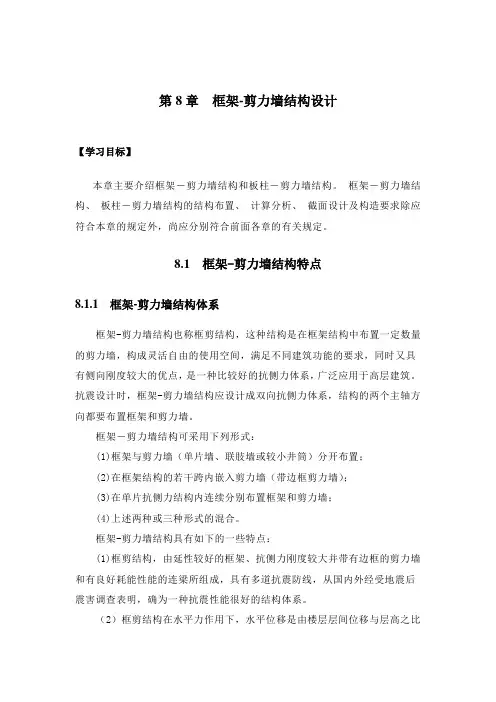

第8章框架-剪力墙结构设计【学习目标】本章主要介绍框架－剪力墙结构和板柱－剪力墙结构。
框架－剪力墙结构、板柱－剪力墙结构的结构布置、计算分析、截面设计及构造要求除应符合本章的规定外，尚应分别符合前面各章的有关规定。
8.1 框架-剪力墙结构特点8.1.1 框架-剪力墙结构体系框架-剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求，同时又具有侧向刚度较大的优点，是一种比较好的抗侧力体系，广泛应用于高层建筑。
抗震设计时，框架-剪力墙结构应设计成双向抗侧力体系，结构的两个主轴方向都要布置框架和剪力墙。
框架－剪力墙结构可采用下列形式：(1)框架与剪力墙（单片墙、联肢墙或较小井筒）分开布置；(2)在框架结构的若干跨内嵌入剪力墙（带边框剪力墙）；(3)在单片抗侧力结构内连续分别布置框架和剪力墙；(4)上述两种或三种形式的混合。
框架-剪力墙结构具有如下的一些特点：(1)框剪结构，由延性较好的框架、抗侧力刚度较大并带有边框的剪力墙和有良好耗能性能的连梁所组成，具有多道抗震防线，从国内外经受地震后震害调查表明，确为一种抗震性能很好的结构体系。
（2）框剪结构在水平力作用下，水平位移是由楼层层间位移与层高之比Δu/ℎ控制，而不是顶点水平位移进行控制。
层间位移最大值发生在(0.4~0.8)H 范围内的楼层，H为建筑物总高度。
(3)框剪结构在水平力作用下，框架上下各楼层的剪力取用值比较接近，梁、柱的弯矩和剪力值变化较小，使得梁、柱构件规格较少，有利于施工。
8.1.2 框架-剪力墙受力特点框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式，所以它的框架不同于纯框架结构中的框架，剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。
因为，在下部楼层，剪力墙的位移较小，它拉着框架按弯曲型曲线变形，剪力墙承受大部分水平力，上部楼层则相反，剪力墙位移越来越大，有外侧的趋势，而框架则有内收的趋势，框架拉剪力墙按剪切型曲线变形，框架除了负担外荷载产生的水平力外，还额外负担了把剪力墙拉回来的附加水平力，剪力墙不但不承受荷载产生的水平力，还因为给框架一个附加水平力而承受负剪力，所以，上部楼层即使外荷载产生的楼层剪力很小，框架中也出现相当大的剪力框架本身在水平荷载作用下呈剪切型变形，剪力墙则呈弯曲型变形。
第6章_高层建筑结构设计_框架-剪力墙结构设计
6.1 框架—剪力墙结构概念设计
1.构件截面尺寸估算 框架梁、柱、节点等的截面尺寸估算与框架结构相同， 可按4.1.3的有关规定进行。 2.材料强度等级的选定 现浇框架梁、柱及节点的混凝土强度等级，按一级抗震等 级设计时，不应低于C30，二~四级和非抗震设计时，不应 低于C20。 现浇框架梁的混凝土强度等级不宜大于C40。 框架柱的混凝土强度等级,抗震设防烈度为９度时不宜大 于Ｃ６０，抗震设防烈度为８度时，不宜大于C70。 剪力墙结构混凝土强度等级不应低于Ｃ２０，有短肢的剪 力墙结构的混凝土强度等级不应C25。
6.1 框架—剪力墙结构概念设计
(3) 框剪结构应设计成双向抗侧力体系，且在抗震设计， 结构两主轴方向均应布置剪力墙，并使结构各主轴方向 的侧向刚度接近。 (4) 主体结构构件之间除个别节点外不应采用铰接，梁与柱 或柱与剪力墙的中线宜重合。 (5)剪力墙布置须满足本书第2.3.5中第４小节对框架－剪力 墙结构体系的相关要求。 (6)对长矩形平面或平面有一方向较长时（L或T形平面）， 需对横向剪力墙间距的最大值作出限制,其值须满足附表 8.9的要求。 (7)纵向剪力墙不宜集中布置在房屋的两尽端。 (8)板柱－剪力墙结构的布置要求比框架－剪力墙结构更严 格。
刚接体系 此种结构体系中的框架 与剪力墙通过连系梁将 框架和剪力墙连系，连 杆一端与剪力墙刚接， 另一端与框架铰接。
在此计算图中， 总剪力墙中包含 ２榀剪力墙（横向） 或4榀剪力墙（纵向）， 总框架中含有 ６榀框架（横向） 或２榀框架和１４根柱（纵向）。
刚接体系和铰接体系的根本区别在于连梁对剪力墙 墙肢有无约束作用。
6.2 内力和位移的简化近似计算
1. 铰接体系的内力和位移计算 铰接体系计算模型
将连杆切开，可得连杆的集中力F i j。
【结构设计知识】最全(框架、剪力墙)结构设计要点N条归纳
我们只分享有价值的知识点，本文由李雪梅老师精心收编，大家能够下载学习！此行文字能够删除。
【精选结构设计知识】最全（框架、剪力墙）结构设计重点N条概括剪力墙结构设计中碰到的纠结问题8条概括（解答版）问题一：对于短肢剪力墙抗震等级需要提升一级采纳的疑问问题描绘：《高层建筑混凝土结构技术规程》（JGJ3-2002 ）中第3条提到抗震设计时，短肢剪力墙的抗震等级应比本规程表规定的剪力墙的抗震等级提升一级采纳，可是我翻遍了《高层建筑混凝土结构技术规程》（JGJ3-2010）中没有提到对于短肢剪力墙需要提升抗震等级的条文？是不是新规范撤消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提升抗震等级，送审答复也没要求改。
解答：条则说明短肢剪力墙的抗震等级不再提升，但在第2款中降低了轴压比限值这个跟老版的高规不一样。
问题二：设计上剪力墙连梁能否与有梁板的梁表示在一同解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连结墙肢与墙肢、墙肢与框架柱的梁。
连梁拥有一般跨度较小（往常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特色。
一般在风荷载和地震荷载的作用下，连梁的内力常常很大。
连梁、次梁、框架梁的划分：往常状况框架梁是框架结构中柱与柱之间的梁；次梁就是指两头搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以曲折变形为主的构件；连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传达至墙体。
从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。
问题三：剪力墙钢筋能否要求抗震，可否联合有关规范说一下？解答：剪力墙结构是有抗震等级区其余，可是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，素来没有条则规定剪力墙的钢筋一定知足代E字的钢筋指标（对于屈屈比、屈强比、最大拉力下伸长率）。
框架剪力墙结构施工组织设计
框架剪力墙结构施工组织设计一、工程概况本工程为具体工程名称，位于工程地点。
总建筑面积为具体面积平方米，地上地上层数层，地下地下层数层。
结构形式为框架剪力墙结构，基础类型为基础类型。
二、施工部署（一）施工目标1、质量目标：确保工程质量达到具体质量标准。
2、工期目标：总工期为具体工期天。
3、安全目标：杜绝重大伤亡事故，轻伤事故频率控制在具体比例以内。
（二）施工顺序1、基础工程：包括土方开挖、基础垫层、基础钢筋绑扎、基础混凝土浇筑等。
2、主体结构：先施工框架柱、剪力墙，再施工梁、板。
3、装饰装修：自上而下进行。
（三）施工组织机构成立项目经理部，项目经理全面负责工程的施工管理工作，下设技术负责人、施工员、质检员、安全员等。
三、施工准备（一）技术准备1、熟悉施工图纸，进行图纸会审。
2、编制施工组织设计和专项施工方案。
3、做好技术交底工作。
（二）现场准备1、平整施工场地，修筑临时道路和排水设施。
2、搭建临时办公和生活设施。
3、布置施工临时用电、用水线路。
（三）材料准备1、根据施工进度计划，编制材料采购计划。
2、对原材料进行检验和试验，确保质量合格。
（四）机械设备准备1、配备塔吊、混凝土输送泵、钢筋加工设备等。
2、对机械设备进行调试和维护，确保正常运行。
四、主要施工方法（一）测量放线1、根据建设单位提供的坐标控制点和水准点，建立施工测量控制网。
2、进行基础和主体结构的测量放线工作，确保轴线和标高的准确性。
（二）钢筋工程1、钢筋的加工在现场钢筋加工棚进行，按照设计和规范要求进行制作。
2、钢筋的连接采用焊接或机械连接，确保连接质量符合要求。
3、钢筋的绑扎要牢固，间距均匀，符合设计和规范要求。
（三）模板工程1、框架柱和剪力墙采用定型钢模板，梁、板采用竹胶板模板。
2、模板的支撑系统要牢固可靠，保证模板的稳定性和垂直度。
3、模板拆除要按照规范要求进行，先支后拆，后支先拆。
（四）混凝土工程1、混凝土采用商品混凝土，由混凝土输送泵输送至浇筑部位。
框架—剪力墙分析解析
.
第二节 框剪结构内力计算
刚接体系计算步骤：
.
第三节 框剪结构内力、位移特征
刚度特征值，反映了框架抗侧刚度（包括连 梁约束刚度）与剪力墙抗弯刚度的比值影响。
当＝0时即为纯剪力墙结构，当＝∞时即为 纯框架结构。
.
第三节 框剪结构内力、位移特征 一、位移曲线
<1时，变形曲线呈弯曲形 >6时，变形曲线呈剪切形 ＝1～6时，变形曲线呈弯剪型
.
第三节 框剪结构内力、位移特征
剪力墙及框架顶部剪力不为0的原因是由协调变形 相互作用产生的。
协同工作使得框架各层剪力趋于均匀，有利于框架 柱的设计。梁、柱尺寸从上到下可以比较均匀。
框架的剪力最大值在结构中部某层，相对座标大约 在0.3～0.6之间，随刚度特征值的增大，最大剪力层向下 移动。可以根据最大剪力值控制柱断面配筋。
位剪切变形所需的水平剪力
CF h Dj
.
第二节 框剪结构内力计算
在工程实际中，总框架各层抗侧移刚度Cf及总剪力墙各 层等效抗弯刚度EIeq沿结构高度不一定完全相同，而是有变 化的，如果变化不大，其平均值可采用加权平均法算得：
hiC fi
Cf
m
H
hiEIwi
EIw m H
.
第二节 框剪结构内力计算 四、按铰接体系框剪结构的内力计算
.
第二节 框剪结构内力计算
总剪力墙内力与弯曲变形的关系
EIwd dx4y 4 p(x)pf(x)pm(x)
E Iwd dx 4y 4p(x)Cf .d dx 2y 2i n1m h abi d dx 2y 2
第二节 框剪结构内力计算
整理后可得：
d4y(Cf
高层旅馆设计(框架-—剪力墙结构)毕业答辩可修改文字
高层旅馆设计（框架 ——剪力墙结构）
➢ LKN3：结构在竖向活荷载作用下的标准组 合 即：S=1.0活载
-7.2
-7.2
3.6
-4
-4
-4
6.9 -3.24
-7.2
-7.2
3.6
-4
-4
-4
6.9 -3.24
-7.2
-7.2
3.6
-4
-4
-4
6.9 -3.24
-7.2
-7.2
3.6
-4
-4
-4
6.9 -3.24
毕业设计答辩
高层旅馆设计 （框架 ——剪力墙结构）
高层旅馆设计（框架 ——剪力墙结构）
➢ 工程概况： 该旅馆为13层，计划每层设置床位40-50个
床位。建筑平面为矩形，旅馆的出入口与外界街 道无直接联系。据此条件作建筑方案。方案中须 考虑：单间和标准间、管理、储藏、接待、会议、 餐厅以及层高等。 ➢ 结构形式为钢筋混凝土框架－剪力墙结构， 框架柱可为钢筋混凝土柱。楼面板屋面板均为现 浇。基础采用箱形基础。建筑所处8度区，框架抗 震等级为二级，剪力墙抗震等级为一级。
高层旅馆设计（框架 ——剪力墙结构）
➢ 本次毕业设计的主要特点是结构采用了框架剪力墙结构，基 础采用了箱形基础，和大量的手工计算。通过这一次的毕业 设计，进一步加强了对框架剪力墙结构的认识，以及对他的 内力分布特点的理解。
➢ 第一章 框架剪力墙结构 ➢ （一）框架剪力墙的结构特点
框架结构由杆件组成，杆件稀疏且截面尺寸小， 因而侧向刚 度不大，在侧向荷载作用下，一般呈剪切型变形，高度中段 的层间位移过大（图b），因此适用高度受到限制。剪力墙结 构的抗侧刚度大，在水平荷载下，一般呈弯曲型变形 ，顶部 附近楼层的层间位移较大，其他部位的位移较小（图a），可 用于较高的高层建筑
剪力墙与框架柱连接区做法
剪力墙与框架柱连接区做法剪力墙与框架柱连接区的做法是建筑结构设计和施工中的重要环节，其目的是确保剪力墙与框架柱之间能够有效地传递力和保持结构的稳定性。
以下是一些关于剪力墙与框架柱连接区做法的建议：一、前期准备在开始连接区的施工之前，需要进行充分的前期准备。
首先，要确保所有材料的质量和数量符合设计要求，并进行必要的进场检验。
其次，对施工人员进行技术交底，确保他们了解施工图纸和施工规范，明确各自的施工任务和责任。
此外，还需要对施工设备和机具进行检查和维护，确保其正常运转。
二、基础处理在连接区施工前，需要对基础进行处理。
如果基础不水平或不平整，需要进行调整和找平，以确保剪力墙和框架柱的安装精度。
同时，需要按照设计要求预留出连接区的位置，并在相应位置上设置好固定件或预埋件。
三、剪力墙与框架柱的安装在安装剪力墙和框架柱时，需要按照设计图纸的要求进行定位和固定。
通常情况下，剪力墙和框架柱的安装采用焊接或螺栓连接的方式。
在安装过程中，需要注意以下几点：1. 确保剪力墙和框架柱的垂直度和水平度符合设计要求；2. 确保连接件的位置准确，焊接或螺栓连接牢固可靠；3. 对于大型的剪力墙和框架柱，需要进行分段安装，并确保每段之间的连接精度。
四、加强措施在连接区施工过程中，为了提高结构的承载力和稳定性，通常需要进行加强措施。
常用的加强措施包括增加连接件的厚度、增加连接件的焊接长度、增加额外的支撑结构等。
需要注意的是，加强措施应该根据实际情况进行选择和设计，以确保其有效性。
五、质量检测与验收在连接区施工完成后，需要进行质量检测与验收。
检测的内容包括但不限于：连接区的位置、尺寸、外观质量、焊接质量等。
验收时需要按照相应的施工规范和质量标准进行评估，对于不符合要求的部位需要进行整改或返工。
同时，在施工过程中和验收合格后，还需要进行必要的维护和保养工作，以确保结构的长期稳定性和耐久性。
以上是关于剪力墙与框架柱连接区做法的一些建议和注意事项。
框架一剪力墙结构的设计特点
－ Ｉ － ｌ ． －
Ｉ ｌ
ｌ
Ｉ
－
ｌ
Ｉ
】 Ｉ
ｌ ’ １１ － ■ ｒ
●， ． １
ｌ‘Ｉ ｌ一 ｒ ｌ ● 曼 － ｌｉ ■ ＩＩ Ｊ － ．芒 ●
Ｊ
＿
－ 一
－
● 一
Ｕ Ｉ ． － ｌ
Ｉ ・ ｊ － ●■ ● ｌ
ｌ
Ｉ － －
－。 ｌ ¨ ｉ Ｉ ● ｉ ｌ Ｉ
Ｉ
｜ Ｊ ｉ
Ｉ
＿
Ｉ
＿
－
ｍ
－ ■●
●
－
－ ＿
■ 一
－ －
Ｉ ■一 Ｊ
Ｉ
Ｉ － ＿
－
－
＿
－
＿
Ｉ －
１—，。 ， Ｌ Ｉ Ｉ
。 Ｕ ■ ’ ｌ ＿ ， ■Ｉ －
Ｌ ・． 一 一 Ｌ
ｌ — ｌ
篁 ｉ ● ｝ ＿ ｒ ＿＿ ｝
■ Ｉ
Ｉ
Ｉ Ｊｌ ● ｆ － ｝ｌ 一
．．
ｌ ● 置 ＿
■
（ 剪力墙 的布置宜分布均匀 ，单片墙的刚度宜接近 ， ４） 长度 较长的剪力墙宜设置洞 口和连梁形成双肢墙或多肢墙 ， 单肢墙或 多肢墙的墙肢长度不宜大于８ ｍ。每段剪力墙底部承
作 ，在下部楼层 ，因为剪 力墙位移小 ，它拉着框 架变形 ，使 剪力墙承担 了大部分剪 力 ；上部楼层则相 反 ，剪力墙 的位移 越来越 大，而框架 的变形 反而 小 ，所以 ，框 架除负担水平力
层 越 高 水 平位 移 增 长速 度 越 快 ，顶 点 水 平 位 移 值 与 高 度 是 四
框支剪力墙与框架剪力墙结构.
框支剪力墙结构的设计要点框支剪力墙结构是指：当有的高层建筑为了满足多功能、综合用途的需要，在竖向，顶部楼层作为住宅、旅馆；中部楼层作为办公用房；下部楼层作为商店；餐馆、文化娱乐设施。
不同用途的楼层，需要大小不同的开间，从而采用不同的结构形式。
上部楼层采用剪力墙结构以满足住宅和旅馆的要求；中部办公楼用房则需要中、小室内空间同时存在，则宜采用框架—剪力墙结构来满足其要求；底部作为商店等用房则需要有尽量大的空间，则宜加大柱网，尽量减少墙体。
上述要求与结构的合理布置正好相反，以高层建筑的受力规律，下部楼层受力很大，上部楼层的受力相对要小得多，正常的结构布置应当是下部刚度要大，墙体应多，柱网应密，到上部逐渐减少墙、柱、扩大轴线间距．二者正好矛盾。
为了解决上述矛盾，就出现了底层大空间的框支剪力墙结构。
框支剪力墙结构由于底部与上部结构的刚度产生突变。
故在所发生的地震中，其破坏都较严重，抗震性能较差，故在设计中要特别加以注意，设计中要考虑两个关键问题：（1）保证大空间有充分的刚度，防止竖向的刚度过于悬殊：（2）加强转换层的刚度与承载力，保证转换层可以将上层剪力可靠地传递到落地墙上去。
一、主要构件1. 楼盖构件：板和梁。
2. 转换层以上的抗震墙及落地抗震墙。
3. 作为不落地抗震墙的转换构件．一般为框架梁、柱形成框支抗震墙4. 转换层楼板，即转换层楼盖。
二、结构布置的基本要求1.在高层建筑结构的底部，当上部楼层有部分竖向构件（抗震墙、框架柱）不能直接连续贯通落地时，应设置结构转换层，在结构转换层布置转换层结构构件。
转换结构的构件可采用梁、桁架、空腹桁架、箱形结构、斜撑等；非抗震设计和6度抗震设计时可采用厚板，7、8度抗震设计的地下室的转换构件可采用厚板。
2.底部部分框支剪力墙高层建筑结构在地面以上的框支层的层数，8度时不宜超过3层，7度时不宜超过5层，6度时其层数可适当增加；底部带转换层的框架一核心筒结构和外筒为密柱框架的筒中筒结构，其转换层位置可适当提高。
框架―剪力墙结构布置一般原则
框架―剪力墙结构布置一般原则框架―剪力墙结构体系结构布置除应符合其各自的相关规则外，其框架和剪力墙的布置还应满足下列要求：（1）框架―剪力墙结构应设计成双向抗侧力体系,主体结构构件之间不宜采用铰接。
抗震设计时，两主轴方向均应布置剪力墙。
梁与柱或柱与剪力墙的中线宜重合，框架的梁与柱中线之间的偏心距不宜大于柱宽的1/4。
（2) 框架―剪力墙结构中剪力墙的布置一般按照“均匀、对称、分散、周边"的原则布置：①剪力墙宜均匀对称地布置在建筑物的周边附近、楼电梯间、平面形状变化及恒载较大的部位;在伸缩缝、沉降缝、防震缝两侧不宜同时设置剪力墙。
②平面形状凹凸较大时,宜在凸出部分的端部附近布置剪力墙.③剪力墙布置时，如因建筑使用需要，纵向或横向一个方向无法设置剪力墙时，该方向可采用壁式框架或支撑等抗侧力构件,但是，两方向在水平力作用下的位移值应接近.壁式框架的抗震等级应按剪力墙的抗震等级考虑。
④剪力墙的布置宜分布均匀，单片墙的刚度宜接近，长度较长的剪力墙宜设置洞口和连梁形成双肢墙或多肢墙，单肢墙或多肢墙的墙肢长度不宜大于8 m.每段剪力墙底部承担水平力产生的剪力不宜超过结构底部总剪力的40％。
⑤纵向剪力墙宜布置在结构单元的中间区段内.房屋纵向长度较长时，不宜集中在两端布置纵向剪力墙，否则在平面中适当部位应设置施工后浇带以减少混凝土硬化过程中的收缩应力影响,同时应加强屋面保温以减少温度变化产生的影响。
⑥楼梯间、竖井等造成连续楼层开洞时，宜在洞边设置剪力墙，且尽量与靠近的抗侧力结构结合,不宜孤立地布置在单片抗侧力结构或柱网以外的中间部分。
⑦剪力墙间距不宜过大,应满足楼盖平面刚度的要求，否则应考虑楼盖平面变形的影响。
(3）框架―剪力墙结构中的剪力墙，宜设计成周边有梁柱（或暗梁柱）的带边框剪力墙。
纵横向相邻剪力墙宜连接在一起形成L形、T形及口形等，以增大剪力墙的刚度和抗扭能力.(4) 在长矩形平面或平面有一项较长的建筑中，其剪力墙的布置宜符合下列要求：①横向剪力墙沿长方向的间距宜满足表4—18 的要求，当这些剪力墙之间的楼盖有较大开洞时，剪力墙的间距应予减小.②纵向剪力墙不宜集中布置在两尽端。
8 框架-剪力墙结构设计
新增
2 设置柱托板时，非抗震设计时托板底部宜布置构造钢筋；抗震设 计时托板底部钢筋应按计算确定，并应满足抗震锚固要求。计算柱 上板带的支座钢筋时，可考虑托板厚度的有利影响；
3 无梁楼板允许开局部洞口，但应验算满足承载力及刚度要求。当 未作专门分析时，在板的不同部位开单个洞的大小应符合图8.2.4 的要求。若在同一部位开多个洞时，则在同一截面上各个洞宽之和 不应大于该部位单个洞的允许宽度。所有洞边均应设置补强钢筋。
3 有楼、电梯间等较大开洞时，洞口周围宜设置框架梁或边梁；
4 无梁板可根据承载力和变形要求采用无柱帽（柱托）板或有柱帽 （柱托）板形式。柱托板的长度和厚度应按计算确定，且每方向长 度不宜小于板跨度的1/6，其厚度不宜小于板厚度的1/4。7 度时宜 采用有柱托板，8 度时应采用有柱托板，此时托板每方向长度尚不 宜小于同方向柱截面宽度和4 倍板厚之和，托板总厚度尚不应小于
【说明】
框架-剪力墙结构在规定的水平力作用下，结构底层框架部分承 受的地震倾覆力矩与结构总地震倾覆力矩的比值不尽相同，结构性 能也有较大的差别。本次修订对此做了较为具体的规定。在结构设 计时，应据此比值确定该结构相应的适用高度和构造措施，计算模 型及分析均按框架-剪力墙结构进行实际输入和计算分析。
8.2.3 板柱-剪力墙结构设计应符合下列规定：
1 结构分析中规则的板柱结构可用等代框架法，其等代梁的宽度宜 采用垂直于等代框架方向两侧柱距各1/4；宜采用连续体有限元空间 模型进行更准确的计算分析；
2 楼板在柱周边临界截面的冲切应力，不宜超过0.7ft，超过时应配 置抗冲切钢筋（尽可能采用高效能抗剪栓钉以提高抗冲切能力）， 当地震作用导致柱上板带支座弯矩反号时还应对反向作复核。板柱 节点冲切承载力的验算可按有关规范的相关规定进行验算，并应考 虑节点不平衡弯矩作用下产生的剪力影响；
框架剪力墙结构设计
令 则:
H
C F m abi / h
i
EJ w
， x / H
2 4 d4y d y P( )H 2 4 2 EJ W d d
-
此方程与铰结体系完全相同，故铰结体系中所有微分方程 解对刚结体系均适用，图表也适用。 m abi 区别： 1.λ 值计算不同，增加了约束弯矩影响项 h i 2. 内力计算不同。 Vw ( ) ] vo 铰结体系：Vw=[
n个刚结结点统计方法：每根两端刚域联系梁为2个，mab 指m12或m21,一端刚域的梁只有一个，mab指m12。
假定：框架从底层到顶层层高以及杆件截面都不变，沿着 高度连杆约束刚度为常数，从而梁端转角为θ时候梁端约 束弯矩： M12= m12θ M21= m21θ 当实际结构中各层不同时，取各层约束刚度加权平均值为 连梁约束刚度 二、计算公式 剪力墙:
d2y EJw 2 dx
=Mw
d 3 y dM w Vw m(x) EJw 3 dx dx
框架：
m abi d 2 y d4y EJw 4 P(x) - PF (x) h dx 2 dx
①
d2y 同铰结体系：-PF(X)=CF 2 dx ② 代入① ，整理得：
②
m abi CF 4 2 d y d y P(x) h i 4 2 EJ W EJ W dx dx
qH 2
均布荷载作用下： qH 2 1 sh 2 y= [( )(ch - 1) - sh (1 - )] 2 ch 2 CF qH 2 1 sh )ch - sh 1] Mw= 2 [( ch qH 1 sh [ch ( )sh ] Vw= ch 顶点集中荷载作用下：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
框架柱及剪力墙结构设计编写：黄恩才2011年02月目录第一部分框架柱结构设计 (3)一、框架柱的受力特点 (3)二、框架柱的截面选择 (3)三、框架柱的构造要求 (8)四、框架柱配筋设计 (11)五、框架柱施工图的绘制方法 (13)六、框架柱设计容易出现的问题 (14)第二部分剪力墙结构设计 (15)一、剪力墙的特点 (15)二、剪力墙布置 (18)三、剪力墙墙厚 (21)四、剪力墙配筋设计 (25)五、剪力墙施工图绘制的几点规定 (40)六、剪力墙设计中容易出现的问题 (41)第三部分用探索者软件辅助施工图绘制 (43)一、TSSD的特点 (43)二、使用TSSD的要求 (43)三、TSSD的主要设置参数 (43)四、TSSD的实例 (45)第一部分框架柱结构设计一、框架柱的受力特点楼面荷载通过楼板传递到梁后，需要经过柱传递到基础，荷载向下传递过程中对柱会产生压力，因此受压是框架柱最重要的受力特点。
楼面荷载在梁内传递过程中对梁会产生弯矩，为平衡梁端弯矩，柱也会受到弯矩的作用。
此外，当结构受到风荷载或地震作用时，框架柱还要传递剪力，以及剪力产生的弯矩。
因此，框架柱受到的内力有压力、剪力及弯矩，图一是框架在竖向荷载下的受力简图。
图一框架柱在竖向荷载作用下的内力简图二、框架柱的截面选择柱的截面选择与其受力特点有关，为保证柱在受压的前提下，还能发挥其抗剪、抗弯能力，需要将柱受到的压力限制在一定范围内，通常采用轴压比这个指标来定义这个限值。
轴压比是一个比值，其分子项为柱所受到的压力，分母项为柱的砼抗压能力，计算公式为：轴压比=N/fc*A式中N为轴压力，A为柱截面面积，fc*A为承载力。
以C25砼为例，一根截面为1000mmx1000mm的砼柱，其受压承载力=fc*A=11.9x1000x1000=11900000 N=11900 kN=1190 t，若此柱受到的压力为11900 kN，此时轴压比为N/fc*A=11900/11900=1.0若控制此柱的轴压比为0.8，说明该柱还有20%的安全储备。
因此轴压比实际反映了构件抗压承载力的发挥程度，轴压比越小，构件的安全储备越高（抗震概念上称延性越好）。
关于延性：延性是指材料超过弹性极限后破坏前抵抗变形的能力。
影响延性的因素很多，以下仅讨论与轴压比的关系：框架柱同时受到压力、剪力及弯矩的作用，破坏形式有两种，小偏心受压破坏和大偏心受压破坏。
大偏心受压破坏是受拉钢筋先屈服然后混凝土被压碎，实际是受拉破坏，属于延性破坏。
小偏心受压破坏由于混凝土压碎而产生，不发生钢筋受拉破坏，属于脆性破坏。
构件轴压比越小，意味着受到的压力越小，构件发生小偏心受压破坏的可能性越小，发生大偏心受压的弯曲破坏可能性越大，符合抗震设计中延性设计的原则。
轴压比与柱截面有关，因此通过轴压比指标可以确定框架柱截面的大小。
现行抗震规范对轴压比的规定如表一，框架柱轴压比不宜超过表中数值，且不应大于1.05。
建造于Ⅳ类场地且较高的高层建筑，表中数值应适当减小。
表一柱轴压比限值表抗震等级结构类型一二三四框架结构0.65 0.75 0.85 0.9 框剪结构0.75 0.85 0.90 0.95 框支结构0.6 0.7表中红色数字表示新抗规的要求，与原规范相比，新规范的变化主要体现在两个方面，一是四级框架柱的限值由1.05调整到0.9和0.95，二是框架结构减小了0.05。
注意表中限值适用于剪跨比大于2、砼强度等级不高于C60的框架柱。
剪跨比不大于2的框架柱，表中限值应降低0.05。
砼强度等级高于C60时，按抗规附录B设计。
设置芯柱或箍筋加大加密时，可提高柱的变形能力，此时轴压比限值可适当放宽，详规范6.3.6条的注解3、4条。
从该表可以看出，不同结构体系中的框架柱，轴压比限值不同。
抗震等级越高，或者说要求在结构中发挥作用越大的框架柱，其安全储备要求越高。
关于抗震等级：抗震等级反映了对结构的抗震要求。
由于构件在结构中发挥的作用不同，同一结构不同构件、同一构件在不同结构体系中的抗震要求可能不同。
如框剪结构中的框架，其抗震要求就可低于框架结构中的框架，原因是框剪结构中主要是剪力墙发挥作用。
柱截面大小与轴压比有关，轴压比影响到框架柱的延性，因此如何正确计算轴压比在框架柱设计中很重要。
计算轴压比时轴力N取考虑地震作用组合的设计值，按抗规5.4.1条确定。
按抗规6.3.6注解1条，无需进行地震作用计算的结构，可取无地震作用组合的轴力设计值。
按抗规5.1.6－1条，6度区部分建筑可不进行截面抗震验算。
根据5.1.6条文说明，当地震作用在结构设计中基本上不起控制作用时，以及被地震经验所证明者，可不做抗震验算。
考虑到电算速度较快，无论地震作用是否起控制作用，建议均进行地震作用计算。
例如彰武项目，裙楼为四层商业，框架结构，6度，Ⅱ类场地，乙类建筑，框架抗震等级为三级，查表一，框架柱轴压比限值为0.85。
采用SATWE计算，考虑地震作用时框架柱的最大轴压比为0.81，不考虑地震作用时最大轴压比为0.94>0.81。
出现这种情况与工程条件有关，该工程为多层建筑，地震烈度低，活荷载较大。
考虑地震作用时，按抗规5.4.1条，荷载效应组合的设计值为S＝1.2重力荷载代表值＋1.3水平地震作用＝1.2（恒载＋0.5活载）＋1.3水平地震作用＝1.2恒载＋0.6活载＋1.3水平地震作用（式一）不考虑地震作用时，按荷载规范3.2.3条，由可变荷载效应控制时，荷载效应组合的设计值为S=1.2恒载＋1.4活载＋1.4x0.6风（式二）比较式一和式二，当地震作用较小，活荷载较大时，式二的计算结果可能大于式一，说明框架柱轴力的最不利组合设计值为非地震作用组合。
注意按表一验算轴压比时轴力N并不一定是最不利组合，当最不利组合设计值N为非地震组合时，应按抗规6.3.6注解5条控制轴压比，即要求轴压比≤1.05即可。
本项目按考虑地震作用轴压比0.81＜0.85，满足要求。
若按不考虑地震作用，0.94<1.05，也满足要求。
若用非地震组合值0.94与0.85比较，将导致柱截面加大，不经济。
PKPM完成结构计算后，会提供框架柱的轴压比计算结果，显示在框架柱的左上方，为一带括号的数字，如图二为某框架柱的SATWE 计算结果，该柱的轴压比0.17。
该框架柱的抗震等级为一级，轴压比满足表一的要求。
图二框架柱计算结果图三框架柱施工图根据SATWE轴压比计算结果及规范限值可调整框架柱截面大小。
初步设计时，也可按20 kN/m2的楼层荷载估算柱截面。
例如某4层框架，柱网8X8m，每层柱承担的荷载为20X8X8＝1280 kN，4层荷载传至柱底的压力N=1280X4=5120 kN。
若轴压比控制为0.8，砼等级取C40，那么柱截面面积A＝5120X1000/（19.1X0.8）＝335078mm2，柱截面可取600x600mm。
当某框架柱的轴压比超出规范限值时，SATWE计算结果中“超配筋信息”会提示哪个编号的框架柱轴压比不满足要求，这时可考虑提高砼等级或加大柱截面。
轴压比仅是控制柱最小截面，保证框架柱的基本延性。
柱子最终截面还与楼层高度（失稳）、结构侧向刚度（控制位移）、甚至框架梁宽度有关，如当框架梁截面较宽时，为方便梁纵筋锚入柱内，尽管轴压比较小，也可能取较大的柱截面。
对于低层建筑，当梁跨度较大时，尽管柱受到的压力不大，通常采用截面宽度大于梁宽的框架柱，此时轴压比不起控制作用。
三、框架柱的构造要求除了限制轴压比外，抗震设计对框架柱还有其它构造要求，详抗震规范6.3.5~6.3.10条，简单介绍如下：1、截面尺寸：柱截面的宽度和高度（圆柱的直径），四级或不超过2层时不宜小于300（350），一、二、三级且超过2层不宜小于400（450）。
2、纵筋最小配筋率：同其它砼构件一样，框架柱纵筋也有最小配筋率要求。
不同位置、不同抗震等级的框架柱纵筋最小配筋率列于表二。
表二框架柱最小配筋率抗震等级类别一二三四中柱和边柱0.95（1.05）0.75（0.85）0.65（0.75）0.55（0.65）角柱、框支柱 1.15 0.95 0.85 0.75 注：（1）该表用于钢筋强度标准值为400MPa。
钢筋强度标准值＞400MPa时，表中数值可减小0.05。
（2）表中括号内数值用于框架结构的柱。
（3）框架柱每侧纵筋配筋率尚不应小于0.2%。
（4）以下情况，表中数值应增加0.05：①IV类场地且较高的高层建筑；②钢筋强度标准值小于400MPa；③砼等级高于C60。
3、延性要求：除限制轴压比外，为保证强剪弱弯，提高构件变形能力，要求柱端箍筋加密。
加密区范围、箍筋直径和间距及肢距、箍筋体积配筋率均有要求。
还要求纵筋配筋率不应过大，一般框架柱不应大于5%，框支柱配筋率不宜大于4.0%，剪跨比不大于2的一级框架柱，其每侧纵筋配筋率不宜大于1.2%。
柱箍筋加密区的体积配箍率应符合下式要求：ρv=λv*fc /fyv，λv查抗规表6.3.9fc为砼抗压强度设计值，强度等级低于C35时，按C35计算，因此建议框架柱采用砼等级不小于C35。
fyv为箍筋抗拉强度设计值，超过360MPa时按360MPa计算。
fyv 越大，ρv越小。
为减小箍筋用量，柱箍筋应采用高强度钢筋。
实配箍筋的体积配箍率按砼规范7.8.3条计算：ρv=Asv*∑L/Acor*s，其中Asv为箍筋面积，∑L 为截面内所有箍筋长度之和，Acor为外圈箍筋内表面（也就是纵筋外边界）面积，s为箍筋沿竖向间距。
注意按新抗规，不用扣除重叠部分的箍筋体积。
例题：试求图二框架柱加密区的体积配箍率ρv，砼等级为C40，砼保护层为30，配筋详图三。
图三框架柱施工图按砼规范式7.8.3－2：Acor=（600-2x30）2=291600ρv＝4x78.5x（600-2x30）x2+4x78.5x200/（291600x100）=1.37% 该柱的轴压比0.17，查抗规表6.3.9，一级框架柱λv=0.10。
查砼规范表4.1.4，C40砼抗压强度设计值fc=19.1MPa，查表4.2.3－1，fyv=360。
故λv*fc /fyv＝0.1x19.1/360=0.53%，按抗规6.3.9－3－1）条，一级框架柱加密区的体积配箍率尚不应小于0.8%。
现实配ρv＝1.49%>0.8%，满足要求。
若按08规范扣除重叠部分箍筋体积，则ρv＝4x78.5x（600-2x30）x2/（291600x100）=1.16%仍可满足规范要求。
4、施工要求：为保证砼浇筑质量，柱纵筋净距不小于50mm。
四、框架柱配筋设计从前面分析可知，框架柱主要传递以下内力：压力、弯矩和剪力。
压力由砼、纵筋及箍筋承担，其中砼及纵筋由计算确定，箍筋主要起约束作用，防止纵筋发生压屈破坏，提高砼变形能力从而提高柱延性。
