母线槽及配件简介

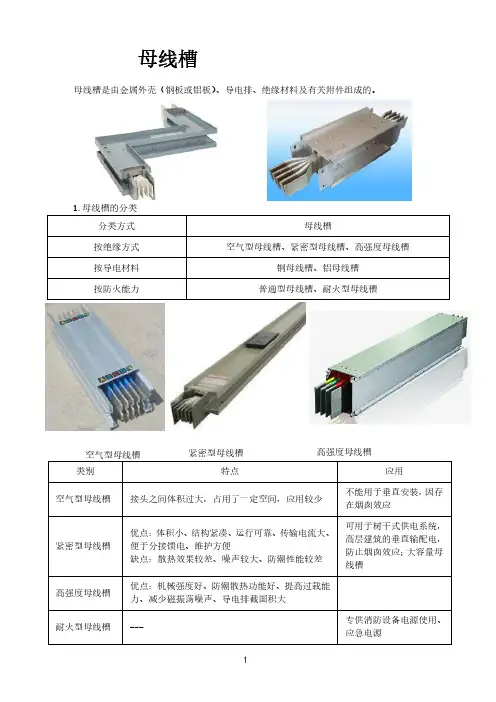

母线槽类别、特点及应用
空气型母线槽 接头之间体积过大，占用了一定空间，应用较少
不能用于垂直安装，因存 在烟囱效应
紧密型母线槽
优点：体积小、结构紧凑、运行可靠、传输电流大、 便于分接馈电、维护方便 缺点：散热效果较差、噪声较大、防潮性能较差
可用于树干式供电系统， 高层建筑的垂直输配电， 防止烟囱效应；大容量母 线槽
高强度母线槽
不准释放出危及人身安全的有毒气体
大容量母线槽 散热好的紧密型母线槽
若选用空气型母线槽，应采用只有在专用工作场所 才能使用的 IP30 的外壳防护等级
（3）母线槽接口相对较容易受潮，选用母线槽时应注意其防护等级。对于不同的安装场所， 应选用不同外壳防护等级母线槽。
一般室内正常环境可选用防护等级为 IP40 的母线槽， 消防喷淋区域应选用防护等级为 IP54 或 IP66 的母线槽。 补充： IP 后跟随两个数字用来明确防护的等级。 第一位数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度，代表防止固 体异物进入的等级，最高级别是 6； 第二位数字表明设备防水的程度，代表防止进水的等级，最高级别是 8。 （4）母线槽不能直接和有显著摇动和冲击振动的设备连接，应采用软接头加以连接。
2
优点：机械强度好、防潮散热功能好、提高过载能 力、减少磁振荡噪声、导电排截面积大
耐火型母线槽 -ห้องสมุดไป่ตู้-
专供消防设备电源使用、 应急电源
1
2.母线槽选用
紧密型母线槽
高层建筑垂直输配电， 防止烟囱效应
导体应选用长期工作温度不低于 130℃的阻燃材料 包覆。 楼层之间应设阻火隔断，阻火隔断应采用防火堵料
耐火型母线槽 应急电源
母线槽Ⲵ㊫࡛ǃ⢩⛩৺ᓄ⭘
母线槽是由金属外壳（钢板或铝板）、导电排、绝缘材料及有关附件组成的。
什么是母线槽
什么是母线槽母线槽是一种用于输送电能和电信号的安全、高效的电气设备。
它通常由导电材料制成，如铜、铝等，并采用合理的结构和设计，以确保电能的稳定传输和分配。
母线槽广泛应用于工业建筑、商业建筑、公共设施等场所，成为现代电气工程中不可替代的重要组成部分。
母线槽由导体、绝缘材料和外壳组成。
导体是母线槽的核心部分，它以直线或弯曲等形状铺设在母线槽内，负责电流的传输。
导体通常采用高导电性的金属材料制成，铜和铝是最常用的选材。
绝缘材料被用于保护导体，防止意外触电和短路事故的发生。
外壳则用于封装导体和绝缘材料，保护母线槽免受外界环境的影响。
母线槽的设计和使用具有多方面的优势。
首先，母线槽的结构紧凑，占用空间少，与传统的电线电缆相比，更方便进行安装和维护。
其次，母线槽具有良好的导电性能和电流传输能力，可满足大功率电设备运行的需求。
此外，母线槽的导体与绝缘材料之间的良好隔离设计，有效降低了电器事故的风险，提高了设备运行的安全性。
此外，母线槽还具有可拓展性强、寿命长、成本低等特点，使它成为现代建筑领域中的首选电气设备。
在不同的应用场景中，母线槽还有不同的类型和规格可供选择。
按照导体的形状划分，可以将其分为直线型母线槽和弯曲型母线槽。
直线型母线槽适用于直线铺设的场景，如天花板和地面；弯曲型母线槽则适用于需要沿墙角或管道弯曲安装的场景。
按照电流传输能力的大小划分，母线槽可以分为不同的规格，以满足不同负载电流的要求。
母线槽的安装和使用需要遵循一定的规范和标准。
首先，在安装过程中，需要确保导体与绝缘材料之间的良好接触，避免接触电阻过大导致电流传输效果不理想。
此外，安装过程中需要考虑到通风散热和温度升高等因素，避免因过热而损坏设备。
在使用过程中，需要根据实际负载电流计算和选择适当规格的母线槽，并定期检查和维护，以确保设备的正常运行。
总之，母线槽作为一种安全、高效的电气设备，在现代建筑工程中具有重要的地位和作用。
它的结构紧凑、导电性能优越、安装和维护方便等特点，使其成为电力输送和分配的理想选择。
母线槽
3 4 5 6
3 4 5 6 7 8
外壳接地简介
相导线与接地导线截面积规格表：根据国标 根据国标GB 7251.1第7.4.3.1.5 e) 根据国标 第
相导线截面积mm2 S≤16 16＜S≤35 ＜ 35＜S≤400 ＜ 400＜S≤800 ＜ 800＜S ＜ PE线截面积mm2 S 16 S/2 200 S/4
母线导体
1.铜导体要求：采用T2电解铜，纯度要求达99.95%或以上，硬度达65或以 上，电阻率小于0.0177欧/米。 2.铝导体：采用高纯度优质铝，铝母线的电阻率比铜大，导电性能次于铜， 机械强度比铜小，易腐蚀氧化。 综合比较铜母线性价比高于铝母线，是市场主流产品。 母线导体制作要求： ①全长镀锡或镀银以增加防腐、防氧化功能 ②密集母线导体需包裹满足绝缘要求绝缘薄膜以保证绝缘强度 ③在母排制作要求表明光滑无毛刺、突出物避免在安装过程中损坏绝缘层。
封闭式母线槽（母线槽）
内容摘要
• 母线槽定义 • 市场常用母线槽品牌 • 母线槽类型 • 母线槽配件 • 母线槽安装的要点
母线槽定义
• 母线槽称之为“Bus-Way-System” 它以铜或铝作为导体、 用非烯性绝缘支撑，然后装到金属槽中而形成的新型导体。 相对电缆性能：电流容量大、电压降小、短路负载能力强、 不燃烧安全可靠性高，使用寿命长 、配电系统的设备增 加或变更随意自如、施工和检查维修简单、具有现代的美 观。用途：主要用在大电流及分支回路多的高层建筑。
密 集 型 母 线 (I-LINE母线为例)
通过外壳上的通风孔使得母线槽内的空气与外界对流，带出 金属导热系数高，通过外壳直接整体散热,散热效率高 。 母线排产生的热量，散热效率低。 由于散热效率低，所以温升较高 如果需要提高防护等级,母线需要降容(3200A降容到2520A) 差，外界灰尘、颗粒可通过散热孔进入，污 染母线内部。 散热效率高，所以温升较低 可达IP66.(因为外壳上无散热孔，灰尘和水无法进入) 强，杜绝灰尘、杂质。可用于重度污染工作环境，如化工，钢铁， 木材加工等行业。
母线槽载流量
母线槽载流量母线槽是一种用于电力输送的装置，其主要功能是在工业生产中传输大电流。
因此，母线槽的载流量是衡量其性能和质量的重要指标之一。
本文将从母线槽的定义、结构、材料选择等方面详细介绍母线槽的载流量。
一、母线槽的定义母线槽是一种用于输送大电流的导电设备，通常由导电材料制成，如铜或铝。
它具有横截面为矩形或六边形的结构，可以承载高电流并具有较低的电压降。
母线槽通常安装在工业厂房的天花板或地板上，以便进行电力输送。
二、母线槽的结构母线槽的结构通常由导电材料制成，可以分为上盖、下底、侧壁和隔板等部分。
上盖和下底通常用于保护母线槽内的导线，并起到隔离和固定的作用。
侧壁是母线槽的主要承载部分，承受着电流的压力。
隔板用于将母线槽划分为多个电流分支，以便进行灵活的电力布置。
三、母线槽的材料选择母线槽的材料选择直接影响着其载流量。
常见的母线槽材料有铜和铝。
铜具有良好的导电性能和耐腐蚀性，适用于大电流传输。
但是，铜的价格较高，对于一些经济条件有限的场所来说可能不太适用。
铝具有较低的成本和较轻的重量，但其导电能力较铜较差，需要增加槽体尺寸来满足相同的载流量要求。
四、母线槽的载流量计算母线槽的载流量计算是根据电流密度和槽体横截面积来确定的。
电流密度是指单位横截面积上通过的电流量，通常以A/mm²为单位。
母线槽的横截面积可以根据其尺寸和结构参数计算得出。
根据电流密度和槽体横截面积的关系，可以推导出母线槽的最大载流量。
五、母线槽的载流量与散热母线槽在运行过程中会产生热量，因此散热是一个需要考虑的重要问题。
母线槽的载流量与其散热能力密切相关。
如果母线槽的散热不良，会导致温升过高，影响导线的导电性能和寿命。
因此，在设计和安装母线槽时，应考虑到散热问题，采取合适的散热措施，以确保母线槽的正常运行。
六、母线槽的维护与检修母线槽作为电力输送的关键设备，需要定期进行维护与检修。
维护工作包括清洁、紧固连接件、检查隔板和绝缘性能等。

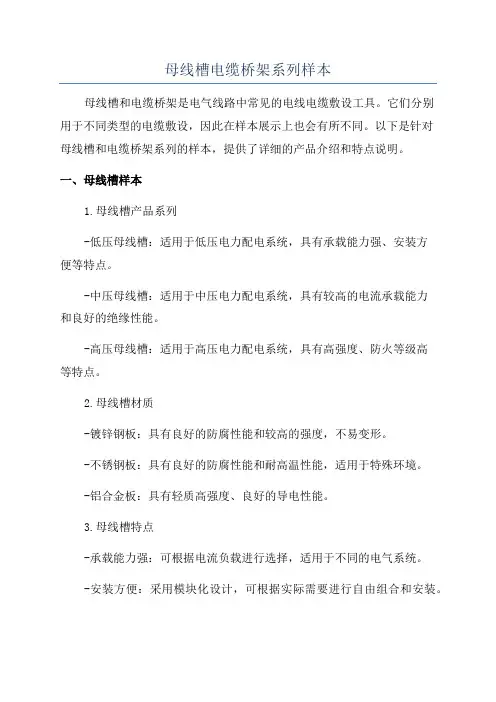

母线槽电缆桥架系列样本
母线槽电缆桥架系列样本母线槽和电缆桥架是电气线路中常见的电线电缆敷设工具。
它们分别用于不同类型的电缆敷设，因此在样本展示上也会有所不同。
以下是针对母线槽和电缆桥架系列的样本，提供了详细的产品介绍和特点说明。
一、母线槽样本1.母线槽产品系列-低压母线槽：适用于低压电力配电系统，具有承载能力强、安装方便等特点。
-中压母线槽：适用于中压电力配电系统，具有较高的电流承载能力和良好的绝缘性能。
-高压母线槽：适用于高压电力配电系统，具有高强度、防火等级高等特点。
2.母线槽材质-镀锌钢板：具有良好的防腐性能和较高的强度，不易变形。
-不锈钢板：具有良好的防腐性能和耐高温性能，适用于特殊环境。
-铝合金板：具有轻质高强度、良好的导电性能。
3.母线槽特点-承载能力强：可根据电流负载进行选择，适用于不同的电气系统。
-安装方便：采用模块化设计，可根据实际需要进行自由组合和安装。
-绝缘性能好：材质具有良好的绝缘性能，能够防止电器发生漏电等安全事故。
-防火等级高：采用阻燃材料，具有较高的防火等级，能够保证安全性。
-维护便捷：模块化设计方便了对内部电缆的维修和更换，减少维护成本。
4.母线槽样本展示（插入母线槽系列样本图片）二、电缆桥架样本1.电缆桥架产品系列-阻燃型电缆桥架：适用于有防火要求的场所，具有良好的阻燃性能，能够有效防止火灾蔓延。
-镀锌电缆桥架：采用镀锌钢板制作，具有良好的防腐性能和强度，适用于一般环境。
-不锈钢电缆桥架：采用不锈钢制作，具有耐腐蚀性能和高强度，适用于特殊环境。
-铝合金电缆桥架：采用铝合金制作，具有轻质高强度和良好的导电性能。
2.电缆桥架特点-结构稳定：具有良好的承载能力和结构稳定性，能够满足各类电缆敷设需求。
-安装简便：采用模块化设计和螺栓连接，方便快捷，节约安装时间。
-防腐性能好：选用防腐材料制作，能够在恶劣环境中长期使用。
-维护方便：模块化设计方便了对电缆的维修和更换，减少维护成本。
-外观美观：外观经过阳极氧化或镀锌处理，具有良好的美观性。

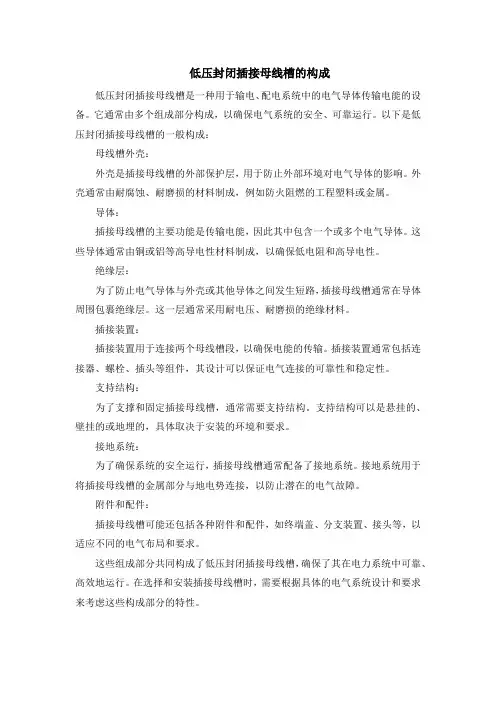

低压封闭插接母线槽的构成
低压封闭插接母线槽的构成
低压封闭插接母线槽是一种用于输电、配电系统中的电气导体传输电能的设备。
它通常由多个组成部分构成，以确保电气系统的安全、可靠运行。
以下是低压封闭插接母线槽的一般构成：
母线槽外壳：
外壳是插接母线槽的外部保护层，用于防止外部环境对电气导体的影响。
外壳通常由耐腐蚀、耐磨损的材料制成，例如防火阻燃的工程塑料或金属。
导体：
插接母线槽的主要功能是传输电能，因此其中包含一个或多个电气导体。
这些导体通常由铜或铝等高导电性材料制成，以确保低电阻和高导电性。
绝缘层：
为了防止电气导体与外壳或其他导体之间发生短路，插接母线槽通常在导体周围包裹绝缘层。
这一层通常采用耐电压、耐磨损的绝缘材料。
插接装置：
插接装置用于连接两个母线槽段，以确保电能的传输。
插接装置通常包括连接器、螺栓、插头等组件，其设计可以保证电气连接的可靠性和稳定性。
支持结构：
为了支撑和固定插接母线槽，通常需要支持结构。
支持结构可以是悬挂的、壁挂的或地埋的，具体取决于安装的环境和要求。
接地系统：
为了确保系统的安全运行，插接母线槽通常配备了接地系统。
接地系统用于将插接母线槽的金属部分与地电势连接，以防止潜在的电气故障。
附件和配件：
插接母线槽可能还包括各种附件和配件，如终端盖、分支装置、接头等，以适应不同的电气布局和要求。
这些组成部分共同构成了低压封闭插接母线槽，确保了其在电力系统中可靠、高效地运行。
在选择和安装插接母线槽时，需要根据具体的电气系统设计和要求来考虑这些构成部分的特性。
什么是母线槽,有什么作用
什么是母线槽，有什么作用
简单来说，母线槽就是一个放电缆的长铁盒，从上面盖上盖子把配电电缆围起来(供给主电源的电缆不一定是铜排，铜排不允许封闭)。
因为母线往往很长，所以铁箱实际上是多段连接的。
每节铁盒的连接端要用软线(一般是软铜带)连接，最后两端要良好接地，保证漏电不会对人体造成伤害。
用专业术语解释一下，母线槽对于需要巨大电能和数百安培强电流的现代高层建筑和大型车间来说，是一种安全可靠的导电装置。
什么是母线槽，作用是什么
母线槽具有系列配套、商业化生产、体积小、容量大、设计施工周期短、拆装方便、不燃烧、安全可靠、使用寿命长的特点。
什么是母线槽，作用是什么
母线是指由高导电率的铜铝材料制成的产品，用于传输电能，具有收集和分配电力的功能。
通过它，发电机、变压器或整流器输出的电能被输送到各种用户或其他变电站。
母线是指变电站内各级电压配电装置的连接，以及变压器等电气设备与相应配电装置的连接，多采用截面为矩形或圆形的裸线或绞线，统称为母线。
什么是母线槽，作用是什么
总线的功能是在电力系统中收集、分配和传输电能。
母线连接配电装置中的所有载流支路，起到收集、分配和传输电能的作用。
母线按外形和结构，大致分为以下三类：
硬母线:包括矩形母线、槽形母线和管状母线。
什么是母线槽，作用是什么
软母线:包括铝绞线、铜绞线、钢芯铝绞线、膨胀空心导体等。
封闭母线:包括公共箱式母线和分相母线等。
什么是母线槽，作用是什么
类型：直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型水平三通、T型垂直三通、带插接口母线、始端母线。
密集母线槽主内部结构
密集母线槽是一种用于电力系统中传输电能的装置，主要由外壳、导体、绝缘子、接头等部件组成。
以下是密集母线槽的主要内部结构：
1. 外壳：密集母线槽的外壳通常采用铝合金或钢材制成，具有较好的防腐性能和机械强度。
外壳内部分为若干个独立的小室，每个小室内都装有导体和绝缘子。
2. 导体：导体是密集母线槽中最重要的部件之一，用于传输电流。
导体通常采用铜材料制成，具有良好的导电性能和机械强度。
导体的形状有圆形、管形、扁平形等多种，根据不同的应用场景选择合适的形状。
3. 绝缘子：绝缘子是密集母线槽中的隔离器，用于隔离导体和外壳之间的电压。
绝缘子通常采用高强度塑料或陶瓷材料制成，具有较高的绝缘性能和机械强度。
4. 接头：接头是密集母线槽中连接各个小室的部件，用于实现电流的分配和调节。
接头通常采用铜材料制成，具有良好的导电性能和机械强度。
接头的形状有圆形、管形、扁平形等多种，根据不同的应用场景选择合适的形状。
总之，密集母线槽的内部结构主要包括外壳、导体、绝缘子和接头等部件，这些部件共同构成了一个高效、安全、可靠的电力传输系统。
母 线 槽 简 介
母线槽简介母线槽是由美国开发出来的、称之为“Bus-Way-System”的新的电路方式，它以铜或铝作为导体、用非烯性绝缘支撑，然后装到金属槽中而形成的新型导体。
在日本真正实际应用是在昭和29年(即1954年)，自那以后母线槽得到了发展。
现在在高屋建筑、工厂等电气设备、电力系统上成了不可缺少的配线方式。
近年来，由于大楼、工厂等各种建筑电力的需要，并有逐年增加的趋势，使用原来的电路接线方式，即穿管方式，施工时带来许多困难，而且，当要变更配电系统时，要使其变简单一些几乎是不可能的，然而，如果采用母线槽的话，非常容易就可以达到目的，另外还可使建筑物变得更加美观。
从经济方面来说，母线槽本身与电缆比较，价格贵一些，但是与包含配线用的各种附件及整个电力系统相比较使用母线槽可以使建设费用就便宜多了(请看简图)，特别是电流容量大的情况下，这种情况就更加明显了。
母线槽的优点:由于母线槽是用铜排或铝作为导电体，电流容量很大而且电气和机械性能好，另外用金属槽作为外壳，所以具有不燃烧，安全可靠性高，且使用寿命长，与传统的配电或比较，设备所占面积显著减少，并且外观美观，对于大型建筑物的施工和配电非常有利，概括起来母线槽具有下列特点:1、电流容量可以很大；2、电压降很小；3、短路负载能力强；4、可靠性高，使用寿命长；5、安全性高；6、配电系统的设备增加或变更随意自如；7、外形尺寸小；8、重量轻，操作容易；9、连接非常简单(如同连接用水管道一般，一节节通过三通、弯头等接头使之连接成一个系统)如下图；10、施工和检查简单；11、具有现代的美观。
一、低压母线槽用途FM系列母线槽是引用美国、日本专业技术，适用于额定工作电压660V及以下，频率为50Hz(或变容量节60Hz)、额定电流从60A～5000A 的三相三线、三相四线和三相五线系列中的供配电系统，产品具有体积小、输送电流大、安全可靠、安装灵活、配电施工与基建施工互不干扰、设计合理、规格齐全等优点，FM系列低压母线槽是现代大、中型企业，高层建筑、引进工作程、实验基地等场所最理想的供电设备。
母线槽分类
母线槽分类母线槽是一种电力传输装置，用于将电能从电源输送到不同的负载点。
它是现代电气系统中不可或缺的组成部分，被广泛应用于工业、商业和住宅建筑中。
根据其设计和用途的不同，母线槽可以分为多种不同的分类。
一、根据导电材料分类1. 铝合金母线槽：铝合金母线槽是一种常见的母线槽类型，它由铝合金制成，具有良好的导电性能和抗腐蚀能力。
铝合金母线槽适用于中小型电力系统和建筑物，广泛应用于工业和商业领域。
2. 铜母线槽：铜母线槽是另一种常见的母线槽类型，由纯铜或铜合金制成。
铜具有更好的导电性能和热导性能，因此铜母线槽适用于大型电力系统和需要高电流传输的场合。
3. 铜铝复合母线槽：铜铝复合母线槽是一种结合了铜和铝的优点的母线槽类型。
它结构上由铝外层和铜内层构成，可以在保持较高导电性能的同时减少成本。
二、根据形状和结构分类1. 直槽型母线槽：直槽型母线槽的截面为矩形或方形，输电截面积较大，容纳能力较强。
这种母线槽适用于大电流传输和较长距离的电力输送。
2. 三槽型母线槽：三槽型母线槽的截面为三角形，具有良好的散热性能，并可有效降低共振。
这种母线槽适用于大电流传输和对共振有较高要求的场合。
3. 轴槽型母线槽：轴槽型母线槽的截面为椭圆形，结构紧凑且均匀分布导线，可以减小磁场对周围环境的影响。
这种母线槽适用于对磁场和周围环境的影响有严格要求的场合。
三、根据用途分类1. 动力母线槽：动力母线槽用于输送大电流，广泛应用于电力系统、工业设备和大型机械。
它可以承受高负荷和高温，并保持良好的导电性能。
2. 照明母线槽：照明母线槽用于室内和室外照明系统，可以提供稳定的电力供应。
它能够根据需要进行灵活布置，方便维护和更新。
3. 电力分配母线槽：电力分配母线槽用于将电能分配到不同的负载点，用于建筑物、工厂和商业中心的电力分配系统。
它能够满足不同负载需求，并提供高效的电力传输。
四、根据安装方式分类1. 直埋式母线槽：直埋式母线槽安装在地下，适用于室外电力输送系统。
母线槽分类及作用
母线槽分类及作用
母线槽是一种用于电力输送和分配的通道装置，主要用于工业建筑、商业建筑、公共建筑及住宅建筑等地方。
母线槽一般可以分为以
下几类：
1. 低压母线槽：低压母线槽一般用于输送较低电压（如400V以下）的电力，通常用于低压电气系统中，如电力配电室、开关站、配
电房等地方。
其作用是将电力从电源输送到使用设备或者不同的配电
柜之间。
2. 中压母线槽：中压母线槽一般用于输送较高电压（如6-35kV）的电力，通常用于中压电气系统中，如变电站、工矿企业、商业楼宇
等地方。
其作用是将变电站输送的高压电力分配给不同的配电设备。
3. 铝合金母线槽：铝合金母线槽主要由铝合金制成，具有轻质、高导电性、防腐蚀等特点，常用于室内高层建筑、地下车库等场所。
其作用是分配和输送电力给建筑物内的各个电器设备。
4. 外壳母线槽：外壳母线槽是在母线槽的基础上加装外部保护
罩的一种形式，常用于较恶劣的环境中，如室外、高温、潮湿等场所。
其作用是保护母线槽内的电力设备免受外界环境影响。
总的来说，母线槽的作用是输送电力和分配电力，从电源到各个
使用设备或者不同的配电设备。
根据具体的使用环境和电力需求，选
择适合的母线槽类型可以保证电力安全和正常运行。
母线槽产品型号说明结构及技术参数
母线槽产品型号说明结构及技术参数母线槽是一种电气设备，用于输送电力和电信号，广泛应用于工业和建筑领域。
下面将介绍母线槽的产品型号、结构和技术参数。
1.产品型号：母线槽的产品型号有很多种，通常根据不同的用途和要求来命名。
例如，常见的产品型号有LDB系列、JB系列、PDB系列等。
每个型号都有其特定的结构和技术参数，以满足不同的应用需求。
2.结构：母线槽的结构包括外壳、导电母线、绝缘材料和连接件等。
外壳通常由耐腐蚀的材料制成，如钢板或铝合金外壳。
导电母线是母线槽的核心元件，由多根铜或铝导体组成，通过连接件连接成一条完整的电路。
绝缘材料用于隔离导电母线和外壳，防止电流泄漏和触电危险。
3.技术参数：母线槽的技术参数主要包括额定电流、额定电压、导电母线的截面积和绝缘等级等。
额定电流是指母线槽能够承受的最大电流负荷，通常以安培（A）为单位。
额定电压是指母线槽设计的工作电压，常见的额定电压有220V、380V等。
导电母线的截面积决定了母线的导电能力和负载能力，一般以平方毫米（mm2）表示。
绝缘等级表示母线槽的绝缘性能，常见的绝缘等级有IP55、IP65等。
4.其他特性：母线槽还具有其他一些特性，如耐腐蚀性、防火性能、耐高温性等。
由于母线槽经常进行电流传输，因此抗腐蚀性能非常重要。
一般情况下，母线槽都会进行防腐处理，以提高其使用寿命和稳定性。
此外，母线槽还需要具备良好的耐火性能，以防止火灾发生时电流传输中断。
耐高温性能也是母线槽的重要特性，尤其在高温环境下，母线槽需要能够正常工作而不受影响。
总结：母线槽是一种用于输送电力和电信号的电气设备，具有多种产品型号、结构和技术参数。
了解不同型号的母线槽及其结构和技术参数对于选择和应用母线槽非常重要。
在实际应用中，根据具体的需求和环境要求选择适用的母线槽产品，能够保证电力的正常传输和设备的安全运行。
母线槽种类及其结构相关介绍
母线槽由于供电容量大，安全可靠，设备便当，自上个世纪80年代引进我国以来，跟着我国工程制造的飞速翻开而得到了迅猛的带动翻开。
它已成为配电设备中一个重要的组成部分之一，是修建电气的动力运送干线，广泛应用在高层修建、大型商场、工矿企业、轨道交通等。
它按工艺结构可分为：密集型母线槽、空气型母线槽、高强封闭型母线槽、照明供电设备型母线槽、矿物质火山岩耐火母线槽等。
下面，就其中几种给大家详细介绍一下。
(1)密集型母线槽：其结构为三明治式，导体选用绝缘材料包扎后，几相导电母排无空隙地叠放，与外壳之间完全严密贴在一起，靠相与相之间的绝缘材料绝缘。
其特点是载流才华大，散热更快，更简练和体积紧凑节约占用空间。
现在市面上需求量最大，也是常用的母线槽之一。
(2)空气型母线槽：其结构为导体相与相之间、与壳体之间都有必定距离，可以结束空气绝缘，一起加绝缘材料两层绝缘。
空气型母线槽是传统母线槽，是最原始的结构，虽然起到两层绝缘的效果，但因其散热欠好，载流才华低，体积巨大，在绝缘材料高度翻开的今天根柢被挑选，现在只用小于400A以下的场合适用。
(3)高强封闭型母线槽：选用绝缘材料包扎相导体之后，选用压制成棱形的外壳将相导体卡住固定，依托相和相之间、与壳体之间的空气空隙做绝缘。
由于在设备过程中，包钆相导体的绝缘材料简略受伤击穿绝缘，而与外壳短路，因而，逐步阻止选用。
(4)照明供电设备型母线槽：具有设备简略便当和可氰的电气功能,可以根据需求,陆时扩展照明支路的数量,调整灯具的位量,甚至很简略地结束对照明系统的智能操控。
选用轨道式铝合金型材，装置简略便当，外形美观，悉数电流等级母线槽选用同一标准外壳，联接处选用标准联接端子，通用性好。
运用绝缘件支承并离隔绝缘导线，用电安全可靠，选用通用的两孔、三孔插座，引出分支电源便当、便当，插座设置有利于三相负载均衡，供应各种现场设备办法，用户可根据需求灵活运用。
以上就是河南宝恒电气设备有限公司分享的全部内容，希望对大家有所帮助。
母线槽产品型号说明结构及技术参数
母线槽产品型号说明结构及技术参数母线槽是一种用于电力传输和分配的电气设备，在工业领域广泛应用。
下面将对母线槽的产品型号说明、结构和技术参数进行详细介绍。
1.产品型号说明：母线槽根据其额定电流、材料、结构等特点进行分类命名。
常见的母线槽型号有BXJM-100,BXJM-200,BXJM-400等。
2.结构：（1）外壳结构：外壳由优质钢板制成，具有良好的抗冲击和防腐蚀性能，在外壳表面采用防水、防尘和防护涂层，以保证设备的安全工作。
（2）导电部分：母线槽的导电部分由高导电铜材料制成，具有良好的导电性能和低电阻。
导电部分可选用覆铜铝、覆铜钢等材料。
（3）绝缘材料：为了防止电流泄漏和绝缘故障，母线槽内部的导电部分和外壳之间需要采用绝缘材料进行隔离。
常见的绝缘材料有PVC、XLPE等。
3.技术参数：（1）额定电流：母线槽的额定电流决定了其所能承载的最大电流值，一般为100A、200A、400A等级。
额定电流越大，代表着母线槽传输电流能力越强。
（2）额定电压：母线槽的额定电压决定了其工作的电压范围，一般为380V、660V、1000V等级。
（3）防护等级：母线槽的防护等级表征其防尘、防水和防护性能，常见的防护等级有IP40、IP54等。
（4）短路承受能力：母线槽的短路承受能力代表其在短路情况下能够承受的最大电流值，一般为30kA、50kA等级。
总结：母线槽作为电力传输和分配设备的重要组成部分，其产品型号、结构和技术参数直接影响着设备的使用性能和安全性。
通过详细了解和选择适合的型号、结构和技术参数可以保证母线槽的稳定和可靠运行。
母 线 槽 简 介
母线槽简介母线槽是由美国开发出来的、称之为“Bus-Way-System”的新的电路方式，它以铜或铝作为导体、用非烯性绝缘支撑，然后装到金属槽中而形成的新型导体。
在日本真正实际应用是在昭和29年(即1954年)，自那以后母线槽得到了发展。
现在在高屋建筑、工厂等电气设备、电力系统上成了不可缺少的配线方式。
近年来，由于大楼、工厂等各种建筑电力的需要，并有逐年增加的趋势，使用原来的电路接线方式，即穿管方式，施工时带来许多困难，而且，当要变更配电系统时，要使其变简单一些几乎是不可能的，然而，如果采用母线槽的话，非常容易就可以达到目的，另外还可使建筑物变得更加美观。
从经济方面来说，母线槽本身与电缆比较，价格贵一些，但是与包含配线用的各种附件及整个电力系统相比较使用母线槽可以使建设费用就便宜多了(请看简图)，特别是电流容量大的情况下，这种情况就更加明显了。
母线槽的优点:由于母线槽是用铜排或铝作为导电体，电流容量很大而且电气和机械性能好，另外用金属槽作为外壳，所以具有不燃烧，安全可靠性高，且使用寿命长，与传统的配电或比较，设备所占面积显著减少，并且外观美观，对于大型建筑物的施工和配电非常有利，概括起来母线槽具有下列特点:1、电流容量可以很大；2、电压降很小；3、短路负载能力强；4、可靠性高，使用寿命长；5、安全性高；6、配电系统的设备增加或变更随意自如；7、外形尺寸小；8、重量轻，操作容易；9、连接非常简单(如同连接用水管道一般，一节节通过三通、弯头等接头使之连接成一个系统)如下图；10、施工和检查简单；11、具有现代的美观。
一、低压母线槽用途FM系列母线槽是引用美国、日本专业技术，适用于额定工作电压660V及以下，频率为50Hz(或变容量节60Hz)、额定电流从60A～5000A 的三相三线、三相四线和三相五线系列中的供配电系统，产品具有体积小、输送电流大、安全可靠、安装灵活、配电施工与基建施工互不干扰、设计合理、规格齐全等优点，FM系列低压母线槽是现代大、中型企业，高层建筑、引进工作程、实验基地等场所最理想的供电设备。
母线槽最大漏电电流
母线槽最大漏电电流
一、母线槽简介
母线槽是一种用于电力系统中传输电能的设备，主要用于配电室、开关柜、电气设备等场合。
它由导体、绝缘材料、防护外壳等部分组成，具有传输电流大、电压高、可靠性高、安装方便等特点。
二、母线槽漏电现象及危害
母线槽在长期使用过程中，由于导体磨损、绝缘老化、外壳损伤等原因，可能导致漏电现象。
漏电会使母线槽的绝缘性能下降，影响电力系统的正常运行，严重时可能导致设备损坏、人身触电等事故。
三、最大漏电电流的定义与计算
最大漏电电流是指母线槽在正常运行状态下，绝缘电阻下降到一定程度时，流过的电流。
其计算公式为：I（漏电电流）= U（电压）/ R（绝缘电阻）。
在实际应用中，最大漏电电流是一个重要参数，关系到电力系统的安全运行。
四、如何选择合适的母线槽
1.根据电力系统的负荷能力，选择合适截面的母线槽，确保传输电流满足需求。
2.考虑母线槽的工作环境，选择相应的防护等级。
例如，在潮湿、高温等环境中，应选择防护等级较高的母线槽。
3.选择具有良好绝缘性能和抗磨损性能的母线槽，以降低漏电风险。
4.选择正规厂家生产的母线槽，确保产品质量。
五、提高母线槽安全性措施
1.定期检查母线槽的绝缘性能，发现问题及时处理。
2.对母线槽进行合理的布局，保持通风干燥，避免高温、潮湿等恶劣环境。
3.加强母线槽的防护措施，根据实际工作环境选用相应防护等级的外壳。
4.选择具有过载保护功能的断路器，以防止因电流过大导致的母线槽损坏。
通过以上措施，可以有效降低母线槽的漏电风险，确保电力系统的安全运行。
仪征母线槽参数
仪征母线槽参数一、母线槽的定义母线槽是一种用于电力系统中进行电流传输的设备，它是由导电材料制成的长条形结构，主要用于将电力从发电机输送到变电站或其他电力设备。
二、母线槽的用途1. 电力输送：母线槽作为电力传输的主要通道，能够承受高电流和大功率的传输，保证电力系统的稳定运行。
2. 安全保护：母线槽能够有效地隔离电流，防止电流泄漏或电磁干扰，提高电路的安全性能。
3. 空间利用：母线槽可以根据需要进行灵活布置，节省空间，并简化布线结构，提高电力系统的效率。
三、母线槽的参数1. 电流容量：母线槽的电流容量是指其能够承受的最大电流。
不同规格的母线槽有不同的额定电流容量，一般可按照设计需求选用合适的规格。
2. 材料选择：母线槽一般采用优质的铜材或铝材制成，具有良好的导电性能和耐腐蚀性能。
3. 绝缘距离：母线槽的绝缘距离是指母线槽导体之间的距离，用于防止漏电和电弧击穿。
绝缘距离应根据电流大小和系统的安全要求进行选择。
4. 防护等级：母线槽的防护等级是指其对外界环境的保护能力。
一般应根据使用场所的特点，选择合适的防护等级，确保母线槽的正常运行。
四、母线槽的安装要点1. 布置方式：母线槽的布置应尽量简洁、合理，避免交叉和重叠。
安装时要考虑导线的分布以及维护和检修的便利性。
2. 固定方式：母线槽应采用牢固的固定方式，确保其稳定性和可靠性。
可选择使用螺栓固定或焊接固定。
五、母线槽的维护保养1. 清洁干净：定期清理母线槽的表面，去除积尘和污垢，确保正常导电。
2. 导电检查：定期检查母线槽导体的连接，防止松动或腐蚀，保证导电可靠性。
3. 绝缘检查：定期检查母线槽的绝缘距离，确保其正常工作。
若有绝缘破损或渗漏，应及时修复或更换。
4. 防腐蚀处理：对于采用铜或铝制母线槽，要做好防腐蚀处理，延长其使用寿命。
总结：仪征母线槽是电力系统中非常重要的设备之一，它能够稳定传输电力，并保证电力系统的安全运行。
选择合适的母线槽参数，严格按照安装要点进行布置和固定，定期进行维护保养，将能够保证母线槽的正常工作，提高电力系统的运行效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
母线busbar
一种可以与几条电路分别连接的低阻抗导体
母线槽busways
为所有类型的负载配电和控制电能,适用于工业、商业和类
用途,导体系统形式的封闭成套设备。
该导体系统由管道、槽或似外壳中绝缘材料间隔和支撑的母线构成
密集绝缘母线槽closed insulated busways
将裸母线用绝缘材料覆盖后,紧贴通道壳体放置的母线槽。
空气绝缘母线槽air insulated busways
将裸母线用绝缘衬垫支承在壳体内,靠空气介质绝缘的母线
槽
空气附加绝缘母线槽air-supplementary insulated busways
将裸母线用绝缘材料覆盖并用绝缘衬垫隔开后支承在壳体
内,不仅靠空气介质绝缘,同时也靠绝缘物绝缘的母线槽。
浇注式母线槽casting insulated busways
将裸母线用复合树脂整体浇注并固化成一体的母线槽
防火母线槽fire barrier busways
火焰条件下,在规定时间内防止热能传递到隔墙或楼板的另
一空间而点燃易燃材料的一种母线槽。
耐火母线槽fire resistant busways
火焰条件下,在规定时间内保持电路完整性的母线槽
矿物质耐火母线槽mineral fire-resistant busways
采用具有耐高温性能的矿物质绝缘材料实现耐火性能的耐火母线槽
防爆母线槽xplosion-proof busways
能在有爆炸危险的介质中正常工作的母线槽。
根据不同介质的条件可分成不同的防爆等级和型式。
滑触式母线槽trolley-type busways
使用滚轮型或滑触型分接单元的母线槽。
直流母线槽direct current busways
用于直流电压供配电线路的母线槽
照明母线槽lighting busways
采用轨道式外壳,满足灯具在导轨的不同位置上与二极或多极电源连接的母线槽。
分接单元tap-off unit
从母线干线单元分接出电源的出线单元。
可以是固定的,也可以是移动的。
变容单元adapter unit
用于连接同一系统中不同型号或者不同电流的两种单元的母线干线单元。
热膨胀单元thermal expansion unit
允许由于系统的热膨胀在母线干线通道轴向有一定移动量或穿过建筑物伸缩缝的母线干线单元。
馈电单元feeder unit
用于母线槽与其他设备连接的母线槽始端干线单元
始端箱feeder box
用于馈电单元与其他设备连接母线的防护箱
终端盒end box
母线槽末端的封口罩。
母线槽智能化系统intelligent system of busways
采用标准的现场总线或其他数字通讯方式,将具有通讯能力的
母线槽干线上的检测仪器、分接单元的电器元件连接起来，通过控制中心或其他总站等实现遥测、遥调、遥控、遥讯等部分或全部功能保护导体(PE) protective conductor(PE)
以电击防护及安全保护为目的而提供的导体,包括干线保护
导体、连接保护导体、接地保护导体等保护导体。
干线保护导体protection of trunk conductors
作为单个母线槽回路,起到安全保护作用的导体
接地保护导体earth conductor
用于始端箱、分接单元等带金属外壳与接地端子连接的导体。
