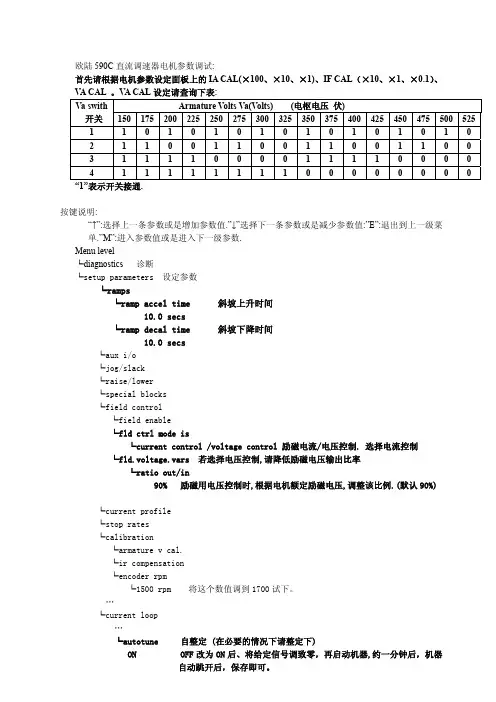

590C调试说明

590C调试说明

ON
OFF 改为 ON 后、将给定信号调致零,再启动机器,约一分钟后,机器
自动跳开后,保存即可。
┕speed loop
┕spd prop.gain 速度环比例增益
10
默认为 10,可以适当调小一点试试

┕speed fbk select
ANALOG TACH 测速机反馈 (你们是电压反馈) 若想改善电机械特性,采
┕enable 在修改系统中参数时,需要将配置使能打开即”enable”,在修改完
参数后需要将 enable 改为”disable”关闭使能.
┕analog inputs
┕anin 1(a2)
┕calibration
┕max value
┕min value
┕destination tag
100
┕analog outputs
1
1010101010101010
2
1100110011001100
3
1111000011110000
4
1111111100000000
“1”表示开关接通.
按键说明:
“↑”:选择上一条参数或是增加参数值.”↓”选择下一条参数或是减少参数值:”E”:退出到上一级菜
单.”M”:进入参数值或是进入下一级参数.
┕destination tag
262
┕digital outputs
┕digout1(B5)
┕threshold
┕0.00%
┕modulus
┕true
┕source tag
┕77
┕inverted
┕false
┕digout2(B6)
你可以将 B6 的功能分别设定在 B5 或 B7 口,线分别接在相

欧陆590C直流调速器参数快速设置

欧陆590C直流调速器参数快速设置

欧陆590C直流调速器参数快速设置首先,我们需要了解一些基本概念和术语:1. 电机额定电流(rated current):电机正常运行时所需的电流。

3. 母线电压(bus voltage):直流调速器的直流输入电压,通常在100V到1000V之间。

4. 脉宽调制(pulse width modulation):一种调制技术,通过调整电压脉冲的宽度来实现调速效果。

以下是快速设置欧陆590C直流调速器参数的步骤:1.确定电机额定电流:在调速器上可以设置电机的额定电流,一般来说,电机的额定电流应该小于调速器的额定电流。

如果不清楚电机的额定电流,可以参考电机的技术手册或者询问厂家。

2.选择换向方式:根据具体的应用情况,选择电流换向或者电压换向的方式。

通常来说,电压换向方式适用于电流要求较低的应用,而电流换向方式适用于电流要求较高的应用。

3.设置母线电压:根据应用需求和电机输入电压,设置合适的母线电压。

母线电压可以通过改变直流输入电压来调整,一般情况下,电压越高,电机的输出功率越大。

4.配置脉宽调制:脉宽调制是欧陆590C直流调速器的关键参数之一、通过调整脉冲的宽度,可以控制电机的转速。

脉宽调制通常由调速器自动进行,但也可以手动调整。

在进行脉宽调制时,需要注意保持合适的占空比,以避免电机输出功率过高。

5.设置过流保护:为了保护电机和调速器,可以设置过流保护功能。

过流保护可以在电机过载时自动降低输出功率或者停止电机运行。

过流保护的设置可以根据电机和应用的具体需求进行调整。

6.运行测试:在完成参数设置后,进行一次运行测试以确保调速器的正常工作。

运行测试时,可以检查电机转速、电流以及温度等参数,以确保调速器设置正确。

欧陆590C中文简明操作手册

欧陆590C中文简明操作手册

南安机电设备有限公司上海欧陆590系列直流驱动器简 明 操 作 手 册上海南安机电设备有限公司一、 简介:欧陆590P 系列直流驱动器系列的设置菜单共有以下几个部分: ◆诊断(DIAGNOSTICS):主要用于诊断专用监控点,允许用户检查外部接线和控制器接线。

还配备一些监控点,用于检测部分参数。

例如:A4(给定电压)。

◆设定参数(SETUP PARAMETERS):主要用于调整以适应控制器特定用途的参数。

例如:励磁参数的设定。

◆驱动器配置(CONFIGURE DRIVE):主要用于配置驱动器的部分参数。

例如:额定电压,额定电流等参数。

◆ 口令(PASSWORD):主要是为了保护设定参数和配置数据的安全。

◆报警状态(ALARM STATUS):主要是指示控制器和电动机配套机构中的故障状态。

报警信号由门电路组合后产生“控制器正常”逻辑变量。

如正常变量不正确,电枢电流变被禁止,而且主接触器变被去磁。

◆菜单(MENU):主要用于调整菜单结构,以便于简化操作菜单。

◆参数存储(PARAMETER SAVE):主要是为了保存设定和配置的参数。

从而使驱动器重新上电后依然能保持断电前的参数。

◆串行线路(SERIAL LINKS):该功能主要是用于串行通信时的参数设置。

◆ 系统(SYSTEM):主要用于重新组态590的输入输出参数。

例如A8(指向62,意义是速度设定值),也根据需要将其改为62(未滤波的速度反馈值)。

上海南安机电设备有限公司二、 配置(CONFIGURE DRIVE)590系统主要配置在CONFIGURE DRIVE的菜单中完成。

整个过程如下:上公司▼▼▼进入励磁方式选择CURRENT/VOLTAGE CONTROL [CURRENT(电流)、VOLTAGE (电压)]自整定通常是设为OFF ,校整▲和▼键设定反馈方式,Armature上电设有限公司★、设定CONFIGURE ENABLE 为DISABLE,驱动器会显示“CALIBRATING”。

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤

欧陆590直流调速器调试步骤第一步:检查设备和工具确保调试过程中需要使用的设备和工具准备齐全并处于正常工作状态。

这包括直流调速器、电缆、控制台、电流表、电压表、示波器等。

第二步:连接设备使用正确的电缆将直流调速器与电源和电机连接起来。

确保连接的牢固可靠,避免因松动而影响调试效果。

第三步:检查电源在正式调试前,需要先检查电源情况。

确保电源线路的连接正确,电源电压稳定,并且能够满足直流调速器的要求。

第四步:校验和设置参数使用控制台或计算机连接直流调速器,并校验和设置相关的参数。

这些参数包括电机的额定电压、额定电流、速度控制模式等。

第五步:逐步加速电机将电机连接到直流调速器后,先将控制台或计算机设置为低速模式。

通电后,逐渐加速电机,观察其运行状况和速度控制效果。

如有异常情况,需要及时停止调试和排查故障。

第六步:调整PID参数第七步:检查输出电压和电流在调试过程中,需使用电流表和电压表等仪器,实时监测输出电压和电流的波动情况。

如有突变或超出范围的情况,则需要停止调试并检查设备和线路是否正常。

第八步:进行负载测试在完成基本的调试后,可以进行负载测试,以测试直流调速器在不同负载条件下的性能表现。

通过监测输出电流和电压的变化,检查直流调速器的响应速度和控制精度。

第九步:记录和分析数据在调试过程中,需要详细记录各项参数和测试结果,并进行数据分析。

这有助于后续的故障排查和性能优化。

第十步:整理设备和现场调试完成后,需要整理设备和现场。

检查设备连接是否牢固,线路是否整齐,并保持现场的清洁和整洁。

以上步骤仅为调试欧陆590直流调速器的基本步骤,具体的调试过程可能因设备型号、厂家要求等而有所不同。

在进行调试前,一定要详细阅读设备的使用手册和相关资料,以确保操作的正确性和安全性。

欧陆590C直流调速器的一般调试步骤

欧陆590C直流调速器的一般调试步骤

欧陆590C直流调速器的一般调试步骤1.先根据电机的名牌参数,参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈,反馈电压的设定值。

具体设置方法如下:翻开操作面板的下翻板,可看到有六只0~9的拨盘电位器,其中左面3只电位器供设置电枢电流用,其权从坐至右排列为:百位、十位、个位;右面3只电位器供设置励磁电流用,其权从坐至右排列为:十位、个位、小数点后一位;在六只拨盘电位器的右面有四只拨动小开关,其设置方法如下:例:有一电机的名牌参数为电枢电压440V;电枢电流329A;励磁电压180V;励磁电流12.5A;额定转速1500转/分;所带直流测速电机参数为2000转/110伏。

那六只拨盘电位器的数值从左至右应分别设置为:3、2、9、1、2、5;四只拨动小开关从上至下应分别设置为:0、0、1、0或1、1、0、0;将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置;直流反馈值约为110÷2000×1500=82.5伏,于是要将反馈量的百位开关(0或100)打在0位置,将下面的十位拨动开关打在8位置(代表80),将上面的个位拨动开关打在3位置(代表3)。

2.调速器首次通电时,在将四个操作键(↑键、↓键、E键、M键)都按下的情况下,给调速器送控制电源(使调速器的所有参数都恢复到出厂缺损值),此时,调速器液晶屏上行显示:DIGITAL DC DR IVE;下行显示:MENU LEVEL。

3.按一下M键,此时,液晶屏上行显示:MENU LEVEL;下行显示DIAGNOSTICS(诊断)。

按一下↓键,液晶屏下行显示变为SET UP PARAMETERS(设定参数),按一下M键(进入下一级子菜单),液晶屏上行显示:SETUP PARAMETERS(设定参数),(原来在液晶屏下行显示的内容到了液晶屏的上行,液晶屏下行显示:RAMPS;按数下↓键,直至液晶屏下行显示:FIELD CONTROL(磁场控制)。

欧陆SSD590C直流调速器面板电位器设定

欧陆SSD590C直流调速器面板电位器设定

欧陆SSD590C直流调速器面板电位器设定陆SSD590C直流调速器的电枢电压,电枢电流,励磁电流的设置是通过拨码开关来设定的,欧陆SSD590P直流调速器的这些参数是通过菜单来设定,这也是欧陆SSD590C直流调速器与欧陆SSD590P直流调速器的最大区别,软件的菜单基本没变.下面我们来详细讲解欧陆SSD590C直流调速器的电枢电压,电流等参数的设置图一欧陆SSD590C面板开关图欧陆SSD590C直流调速器面板开关布置介绍:面板上六个方形金属膜电位器,从左往右依次为:电枢电流百位设定值, 电枢电流十位设定值,电枢电流个位设定值,励磁电流十位设定值,励磁电流个位设定值,励磁电流小数点位设定值.右侧VA CAL四位拨码开关是用来设定电枢电流的,拨码开关打在右侧的位置代表1,打在左侧位置代表0,电枢电压设定表参见图二.图二:欧陆SSD590C直流调速器电枢电压设定表下面我们以直流电机型号为Z4-132-1 11KW的电机为例,电机的铭牌参数如下:电枢电流29.6A, 电枢电压440V,励磁电流3.6A,励磁电压180V根据以上参数,我们设定电枢电流为29.6(SSD590C直流调速器的电枢电流没有小数点位,所以我们采取四舍五入的方法设定),对应的拨码开关设置如下: 电枢电流百位方形电位器拨到0的位置, 电枢电流十位方形电位器拨到3的位置,代表30A, 电枢电流个位方形电位器拨到0的位置,这样电枢电流就被设定为了30A;励磁电流的设定方法(只有当调速器的励磁控制方式选择了电流控制,此设置才有效):励磁电流设定为3.6A,对应的拨码开关设置如下: 励磁电流十位方形电位器拨到0位置, 励磁电流个位方形电位器拨到3位置,代表3A, 励磁电流小数点位方形电位器拨到6位置,代表0.6A,然后相加起来就是3.6A,这样励磁电流就被设定为3.6A.电枢电压设定方法:电枢电压为440V,根据图二电枢电压设定表所示,我们可以选择设定电枢电压为425V或者450V(当调速器启用了弱磁升速的时候,请记住不要将电枢电压设定为450V这个档位),具体方法如下,从上往下,我们依次设定开关位置为0010(425V)或者1100(450V),开关位置从上往下依次为:左左右左(425V),或者右右左左(450V).。

欧陆590C直流调速器的一般调试步骤

欧陆590C直流调速器的一般调试步骤

欧陆590C直流调速器的一般调试步骤1.先根据电机的名牌参数,参照SSD590系列使用手册中文说明书第51~52页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈,反馈电压的设定值。

具体设置方法如下:翻开操作面板的下翻板,可看到有六只0~9的拨盘电位器,其中左面3只电位器供设置电枢电流用,其权从坐至右排列为:百位、十位、个位;右面3只电位器供设置励磁电流用,其权从坐至右排列为:十位、个位、小数点后一位;在六只拨盘电位器的右面有四只拨动小开关,其设置方法如下:例:有一电机的名牌参数为电枢电压440V;电枢电流329A;励磁电压180V;励磁电流1 2.5A;额定转速1500转/分;所带直流测速电机参数为2000转/110伏。

那六只拨盘电位器的数值从左至右应分别设置为:3、2、9、1、2、5;四只拨动小开关从上至下应分别设置为:0、0、1、0或1、1、0、0;将安装在面板左下方测速板上的交、直流反馈选择开关打在直流DC反馈位置;直流反馈值约为110÷2000×1500=82.5伏,于是要将反馈量的百位开关(0或100)打在0位置,将下面的十位拨动开关打在8位置(代表80),将上面的个位拨动开关打在3位置(代表3)。

2.调速器首次通电时,在将四个操作键(↑键、↓键、E键、M键)都按下的情况下,给调速器送控制电源(使调速器的所有参数都恢复到出厂缺损值),此时,调速器液晶屏上行显示:DIGITAL DC DRIVE;下行显示:MENU LEVEL。

3.按一下M键,此时,液晶屏上行显示:MENU LEVEL;下行显示DIAGNOSTICS(诊断)。

按一下↓键,液晶屏下行显示变为SETUP PARAMETERS(设定参数),按一下M 键(进入下一级子菜单),液晶屏上行显示:SETUP PARAMETERS,(原来在液晶屏下行显示的内容到了液晶屏的上行,液晶屏下行显示:RAMPS;按数下↓键,直至液晶屏下行显示:FIELD CONTROL(磁场控制)。

欧陆590直流调速器端子说明及调试

欧陆590直流调速器端子说明及调试

线组件A、B和C位于控制板上,每个组件是一个9路插入式接插。

除接线组件A、B、C之外, 还设有接线组件G、H 。

控制板上安装两个任选组件时,用这两个组件接线。

接线组件AA1 0V (信号)零伏基准A2模拟输入NO.1速度设定值A3模拟输入NO.2辅助速度设定值或电流A4模拟输入NO.3斜坡速度设定值A5模拟输入NO.4辅助电流限幅(负)A6模拟输入NO.5主电机极限或电流限幅(正)A7模拟输出NO.1速度反馈植A8模拟输出NO.2总速度设定值A9 电流表输出接线组件BB1 0V (信号)B2模拟测速发电机B3+10V 基准B4-10V 基准B5数字输出NO.1(零速检测)B6数字输出NO.2(控制器正常)B7数字输出NO.3(驱动准备好)B8 程序停机B9 惯性滑行停机接线组件CC1 0V (信号)C2 热敏电阻/ 微测温器C3 起动/ 运行输入端C4 点动输入C5 允许C6 数字输入NO.1C7 数字输入NO.2 斜坡保持C8 数字输入NO.3C9 +24V 电源接线组件GG1 不使用G2 外部+24V 电源G3 +24V 微测速仪电源G4 微测速仪电源接地F1 微测速仪输入光纤接受器输入插座接线组件HH1 XMT -串行通信口P1 发送端H2 XMT +H3 隔离的0 伏信号接地端H4 隔离的0 伏H5 RCV -串行通信口P1 接收端H. RCV +二、电源板D1 FE 励磁桥的外部交流输入D2 FED3 励磁输出+电机励磁接线D4 励磁输出-D5 主接触器线圈(L )(线)D6主接触器线圈(N)(中)D7 辅助电源(N)D8 辅助电源(L)三、电源接线端L1L2 交流110~500VL3A +电枢正接线端A -电枢负接线端SSD590C 直流调速器的一般调试步骤归纳如下:1.先根据电机的名牌参数,参照SSD590 系列使用手册中文说明书第51~52 页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈,反馈电压的设定值。

欧陆590直流调速器参数快速设置说明

欧陆590直流调速器参数快速设置说明

欧陆590直流调速器参数快速设置说明590P的参数快速设置:通电后按M键直到出现DIAGNOSTS(诊断)后按向上的键,找到CONFIGURE DRIVE(配置调速器),按M键进入菜单,找到CONFIGURE ENABLE(组态有效),按M键进入菜单,将DISBALE(不允许)改成ENABLE(允许),此时面板灯闪烁,按E键退出;按向下的键,找到NOM MOTOR VOLTS(电枢电压),按M键进入菜单,输入额定电枢电压,按E 键退出;按向下的键找到ARMATURE CURRENT(电枢电流),按M键进入菜单,输入额定电枢电流,按E键退出;按向下的键找到FIELD CURRENT(励磁电流),按M键进入菜单,输入额定励磁电流,按E键退出;找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单,把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL(电流控制),按E键退出;按向下的键找到SPEED FBK SELECT(速度反馈选择),按M进入菜单,按向上或向下键选择ARM VOLTS(电枢电压反馈)、ANALOG TACH(测速反馈)或ENCODER(编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式,然后按E退出;按向上键找到CONFIGURE ENABLE(组态有效),按M键进入,把ENABLE(允许)改成DISABLE(不允许),此时面板不再闪烁。

按E一直退到底。

参数保管:按M键直到出现DIAGNOSTS(诊断)后,按向上的键找到PARAMETER SAVE,按M进入,然后按向上的键,参数自动保管。

按E键一直退到底。

*自动调节步调(此过程一定不克不及少):手动去掉电机的励磁,为电机做一次自动调节,夹紧电机的轴,然后在CURRENT LOOP(电流环)中,找到AUTOTUNE菜单,将OFF 改为ON,然后在10秒内启动调速器,调速器的RUN灯将闪烁,在这个过程中请不要给停止,完成自动调节后调速器会自动释放接触器线圈,然后保管参数。

590基本调试步骤

590基本调试步骤

590C基本调试步骤590C调速器的快速设定参数快速设置说明:通电开机后按M键出现DIAGNOSTIS后按向下键头找到SET UP PARAMETERS(设定参数),按M键进入菜单,按向下键找到FIELD CONTROL(励磁控制),按M键进入找到FLD.CTRL MODE(励磁控制方式),按M键进入菜单,把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL(电流控制),按两次E键退出;按向下键头找到SPEED LOOP(速度环),按M键进入,按向下键找到SPEED FBK SELECT(速度反馈选择),按M进入菜单,按向上或向下键选择ARM VOLTS(电枢电压反馈)、ANALOG TACH(测速反馈)或ENCODER(编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式;按E键退出.参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SA VE ,按M进入,然后按向上键头,参数自动保存。

按E键一直退到底。

自动调节步骤(此过程一定不能少):手动去掉电机的励磁(如果是内部励磁,则不用去掉励磁线,调速器会自动禁止磁场),为电机做一次自动调节,为了防止电机有剩磁,请夹紧电机的轴,然后在SET UP PARAMETERS(设定参数)下面找到CURRENT LOOP(电流环),按M键进入后,按上下箭头找到AUTOTUNE菜单,按M键进入,将OFF改为ON(新版本是ARMA TURE),然后在10秒内启动调速器,此时调速器的RUN灯将闪烁,在这个过程中请不要给调速器停止信号和速度给定信号。

完成自动调节后调速器会自动释放接触器线圈,AUTOTUNE参数也会自动变回到OFF状态,最后保存参数。

(参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键头找到PARAMETER SA VE ,按M进入,然后按向上键头,参数自动保存.保存完成后,按E键一直退到底。

欧陆590直流调速器参数快速设置说明之欧阳与创编

欧陆590直流调速器参数快速设置说明之欧阳与创编

欧陆590直流调速器参数快速设置说明590P的参数快速设置:通电后按M键直到出现DIAGNOSTS(诊断)后按向上的键,找到CONFIGURE DRIVE(配置调速器),按M键进入菜单,找到CONFIGURE ENABLE(组态有效),按M键进入菜单,将DISBALE(不允许)改成ENABLE(允许),此时面板灯闪烁,按E 键退出;按向下的键,找到NOM MOTOR VOLTS (电枢电压),按M键进入菜单,输入额定电枢电压,按E键退出;按向下的键找到ARMATURE CURRENT(电枢电流),按M键进入菜单,输入额定电枢电流,按E键退出;按向下的键找到FIELD CURRENT(励磁电流),按M键进入菜单,输入额定励磁电流,按E键退出;找到FLD.CTRL MODE (励磁控制方式),按M键进入菜单,把VOLTAGE CONTROL(电压控制)改成CURRENT CONTROL (电流控制),按E键退出;按向下的键找到SPEEDFBK SELECT(速度反馈选择),按M进入菜单,按向上或向下键选择ARM VOLTS(电枢电压反馈)、ANALOG TACH(测速反馈)或ENCODER(编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式,然后按E退出;按向上键找到CONFIGURE ENABLE(组态有效),按M键进入,把ENABLE(允许)改成DISABLE(不允许),此时面板不再闪烁。

按E一直退到底。

参数保存:按M键直到出现DIAGNOSTS(诊断)后,按向上的键找到PARAMETER SA VE,按M进入,然后按向上的键,参数自动保存。

按E键一直退到底。

*自动调节步骤(此过程一定不能少):手动去掉电机的励磁,为电机做一次自动调节,夹紧电机的轴,然后在CURRENT LOOP(电流环)中,找到AUTOTUNE菜单,将OFF改为ON,然后在10秒内启动调速器,调速器的RUN灯将闪烁,在这个过程中请不要给停止,完成自动调节后调速器会自动释放接触器线圈,然后保存参数。

欧陆590C参数设定及故障代码

欧陆590C参数设定及故障代码

欧陆590C参数设定及故障代码参数设定:1. 燃油喷射时间(Fuel Injection Time):该参数确定每次喷油的时间量,以确保适当的燃油供应。

2. 气缸压力(Cylinder Pressure):该参数确定气缸的压力范围,以避免过高或过低的压力对发动机的损害。

3. 空气流量传感器(Air Flow Sensor):该参数校准空气流量传感器的读数,以确保准确的空气燃料比。

4. 点火提前角度(Ignition Advance Angle):该参数控制点火提前角度,以确保最佳的点火时机。

5. 怠速调节(Idle Adjustment):该参数控制发动机的怠速,以确保平稳运行和节油。

故障代码:1.P0101:空气流量传感器信号范围/性能问题。

可能的原因包括传感器故障、线路故障或控制单元故障。

2.P0201:1号气缸的喷油器控制回路故障。

可能的原因包括喷油器故障、线路故障或控制单元故障。

3.P0300:多个气缸的点火故障。

可能的原因包括点火线圈故障、点火塞故障或燃油供应问题。

4.P0401:废气循环系统故障。

可能的原因包括废气再循环阀故障、传感器故障或线路故障。

5.P0505:怠速控制系统故障。

可能的原因包括空气阀故障、传感器故障或控制单元故障。

除了以上提到的故障代码,欧陆590C还可以识别许多其他的故障,比如氧传感器故障、油压故障、冷却系统故障等等。

这些故障代码可以帮助技师快速诊断和解决问题,从而确保发动机的顺畅运行。

请注意,以上的参数设定和故障代码仅用于示范目的。

实际的参数设置和故障代码可能因不同的发动机型号和应用而有所不同。

在实际的维修工作中,技师需要按照具体的技术手册来进行参数设定和故障诊断。

欧陆590C调试设定方法

欧陆590C调试设定方法

一、硬件设定1、翻开欧陆面板下盖,将电枢电流IA CAL 设定成所配电机的电枢电流大小。

(由左到右为百位、十位、个位)2、将励磁电流IF CAL设成与所配电机励磁电流大小。

(由左到右为十位、个位、十分之一位)3、将电枢电压VA CAL设为450V,即将拨盘开关上端两个拨向右端,下端两个拨向左端。

4、测速反馈板的设定:依测速发电机在达到额定转速时所发出的电压值,在测速板上将拨动开关对应设定好。

二、软件设定说明:翻开欧陆控制器上盖,可见到两行字的显示屏和四个按键,↑向上翻、↓向下翻、E退出、M进入,在以下的叙述中,皆为第二行显示内容。

按按键时要快速轻点,不能连击或无效。

1、斜坡设定:按M键显示DIAGNOSTZCS(诊断功能)按↓键显示SETUP PARAMETERS (参数设定功能)按M键显示RAMPS(斜坡设定)按M键显示RAMP ACCEL TIME (上升斜坡)按M键显示X .X SECS (上升斜坡时间)按↑或↓设为3.0 SECS (3.0秒)按E键显示RAMP ACCEL TIME (上升斜坡)按↓键显示RAMP DECEL TIME (下降斜坡)按M键显示X .X SECS (下降斜坡时间)按↑或↓设为3.0 SECS (3.0秒)按E键显示RAMP DECEL TIME (下降斜坡)按E键显示RAMPS2、励磁控制设定:(由RAMPS 开始)按↓5次显示FIELD CONTROL (励磁功能)按M键显示FIELD ENABLE (励磁功能控制)按↓键显示FLD CTRL MODE IS (励磁控制方式)按M 键显示VOLTAGE CONTRDL (电压控制方式)或者显示CORRENT CONTROL (电流控制方式)按↑键或↓让屏幕显示VOLTAGE CONTRDL (电压控制方式)按E键显示FLD CTRL MODE IS (励磁控制方式)按↓键显示FLD VOLTAGE VARS (励磁电压控制变量)按M键显示RATIO OUT/IN (设定值)按M 键显示XX .X %按↑键或↓键调为47.0%按E键3次显示为FIELD CONTROL (励磁功能)3、速度环设定(由FIELD CONTROL 开始)按↓键6次显示SPEED LOOP (速度环控制)按M键显示PROP. GAIN按↓键4次显示SPEED FBKselect(反馈方式选择)按M 键后一般有两种显示ARM VOLTS FBK(电压反馈方式)或ANALOG TACH (测速发电机反馈方式)按↑键或↓键选择显示ARM VOLTS FBK(电压反馈方式)或ANALOG TACH (测速发电机反馈方式)按E键2次显示SPEEO LOOP4、防干扰功能(由SPEED LOOP开始)按↓键显示STANDSTILL(防干扰)按M 键显示STANDSTILL LOGIC(防干扰状态)按M 键显示ENABLED (打开)或DISABLED (关闭)按↑键或↓键显示ENABLED (选择打开功能)按E键2次显示STANDSTILL(防干扰)5、参数存贮(由STANBSTILL 开始)按E键2次显示MENU LEVEL (原始界面)按M键显示BIAGNOSTICS(诊断功能)按↑键3次显示PARAMETER SAVE (参数存贮)按M 键显示UP TO ACTION按↑键显示SAVING变成FINISHEP(存贮完成)按E键2次显示MENU LEVEL (原始界面)注意:当改变一次参数设定时,就必须存储一次。

欧陆590C调试设定方法

欧陆590C调试设定方法

欧陆590C调试设定方法1.确认设备连接:将电源线和通讯线正确连接到设备,确保设备与电脑或其他调试终端连接正常。

3.启动设备:将设备接通电源,按下电源键启动设备。

等待设备自检完成后,确认设备处于正常工作状态。

4.打开调试软件:在电脑上打开安装好的调试软件。

可以根据需要进行软件设置,如选择通讯接口、波特率等。

5.连接设备:在软件界面中选择设备连接的接口和端口号,点击“连接”按钮进行设备连接。

如果连接成功,软件界面会显示设备的相关信息和状态。

6.设置调试参数:在软件界面中设置调试的相关参数,如数据传输速率、数据格式、校验方式等。

根据具体调试需求设置相应的参数,确保设备与被测对象的通信正常。

7.进行调试操作:在软件界面中选择需要进行的调试操作,如发送指令、读取数据、写入数据等。

根据具体的调试需求,选择相应的操作并进行执行。

8.监测调试结果:在软件界面中监测调试结果,确认所发送的指令是否生效,所读取的数据是否正确。

根据调试结果进行分析和判断,根据需要进行进一步的调试或修改参数。

9.断开设备连接:在调试完成后,点击软件界面上的“断开”按钮,断开设备连接。

确保设备和电脑安全断开连接后,可以关闭调试软件和设备电源。

10.文件保存和整理:在调试过程中,可以将重要的调试结果保存为文件,以便后续的数据分析和参考。

总结:欧陆590C调试设定方法主要包括连接设备、安装软件驱动、启动设备、打开调试软件、连接设备、设置调试参数、进行调试操作、监测调试结果、断开设备连接以及文件保存和整理等步骤。

通过这些步骤,可以方便地进行欧陆590C的调试工作,确保调试的准确性和有效性。

590C直流调速器参数快速设置说明

590C直流调速器参数快速设置说明

590C 直流调速器参数快速设置说明;开机后按M 键出现DIAGNOSTIS 后按向下键找到SET UP PARAMETERS (设定参数),按M 键进入菜单,按向下键找到FIELD CONTROL (励磁控制),按M 键进入,找到FLD.CTRL MODE (励磁控制方式),按M 键进入菜单,把VOLTAGE CONTROL (电压控制)改成CURRENT CONTROL (电流控制),按两次E 键退出;按向下键找到SPEED LOOP (速度环),按M 键进入,按向下键找到SPEED FBK SELECT (速度反馈选择),按M 键进入菜单,按向上或向下键选择ARM VOLTS (电枢电压反馈)、ANALOG TACH (测速反馈)或ENCODER (编码反馈),选择反馈方式是根据所选的配件板及实际电机使用的反馈方式;按 E 键退出。

参数保存:按M 键直到出现DIAGNOSTS (诊断)后,按向上的键找到PARAMETER SAVE ,按M 进入,然后按向上的键,参数自动保存。

按 E 键一直退到底。

*自动调节步骤(此过程一定不能少):手动去掉电机的励磁,为电机做一次自动调节,夹紧电机的轴,然后在CURRENT LOOP (电流环)中,找到AUTOTUNE 菜单,将OFF 改为ON ,然后在10 秒内启动调速器,调速器的RUN 灯将闪烁,在这个过程中请不要给停止,完成自动调节后调速器会自动释放接触器线圈,然后保存参数。

接好电机的励磁,启动调速器。

调试注意事项:调试过程中要注意电源不能有短路或缺相,调速器的控制端子为直流低压,一定要注意不能让高压进入,设好参数启动后,测量励磁电压是否正确,然后再升降速。

在升速过程中注意观测电机的励磁电压和电枢电压是否正常。

590C 面板电枢电流,励磁电流,电枢电压设定在面板上有六个小电位器,从左到右依次为:第一个为电枢电流百位,第二个为电枢电流十位,第三个为电枢电流个位,第四个为励磁电流十位,第五个为励磁电流个位,第六个为励磁电流小数点位。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、硬件设定
1、翻开欧陆面板下盖,将电枢电流IA CAL 设定成所配电机的电枢电流大小。

(由左到右为百位、十位、个位)
2、将励磁电流IF CAL设成与所配电机励磁电流大小。

(由左到右为十位、个位、十分之一位)
3、将电枢电压VA CAL设为450V,即将拨盘开关上端两个拨向右端,下端两个拨向左端。

4、测速反馈板的设定:依测速发电机在达到额定转速时所发出的电压值,在测速板上将拨动开关对应设定好。

二、软件设定
说明:翻开欧陆控制器上盖,可见到两行字的显示屏和四个按键,↑向上翻、↓向下翻、E退出、M进入,在以下的叙述中,皆为第二行显示内容。

按按键时要快速轻点,不能连击或无效。

1、斜坡设定:
按M键显示DIAGNOSTZCS(诊断功能)
按↓键显示SETUP PARAMETERS (参数设定功能)
按M键显示RAMPS(斜坡设定)
按M键显示RAMP ACCEL TIME (上升斜坡)
按M键显示X .X SECS (上升斜坡时间)
按↑或↓设为3.0 SECS (3.0秒)
按E键显示RAMP ACCEL TIME (上升斜坡)
按↓键显示RAMP DECEL TIME (下降斜坡)
按M键显示X .X SECS (下降斜坡时间)
按↑或↓设为3.0 SECS (3.0秒)
按E键显示RAMP DECEL TIME (下降斜坡)
按E键显示RAMPS
2、励磁控制设定:(由RAMPS 开始)
按↓5次显示FIELD CONTROL (励磁功能)
按M键显示FIELD ENABLE (励磁功能控制)
按↓键显示FLD CTRL MODE IS (励磁控制方式)
按M 键显示VOLTAGE CONTRDL (电压控制方式)
或者显示CORRENT CONTROL (电流控制方式)
按↑键或↓让屏幕显示VOLTAGE CONTRDL (电压控制方式)
按E键显示FLD CTRL MODE IS (励磁控制方式)
按↓键显示FLD VOLTAGE VARS (励磁电压控制变量)
按M键显示RATIO OUT/IN (设定值)
按M 键显示XX .X %
按↑键或↓键调为47.0%
按E键3次显示为FIELD CONTROL (励磁功能)
3、速度环设定(由FIELD CONTROL 开始)
按↓键6次显示SPEED LOOP (速度环控制)
按M键显示PROP. GAIN
按↓键4次显示SPEED FBKselect(反馈方式选择)
按M 键后一般有两种显示
ARM VOLTS FBK(电压反馈方式)
或ANALOG TACH (测速发电机反馈方式)按↑键或↓键选择显示ARM VOLTS FBK(电压反馈方式)
或ANALOG TACH (测速发电机反馈方式)
按E键2次显示SPEEO LOOP
4、防干扰功能(由SPEED LOOP开始)
按↓键显示STANDSTILL(防干扰)
按M 键显示STANDSTILL LOGIC(防干扰状态)
按M 键显示ENABLED (打开)
或DISABLED (关闭)
按↑键或↓键显示ENABLED (选择打开功能)
按E键2次显示STANDSTILL(防干扰)
5、参数存贮(由STANBSTILL 开始)
按E键2次显示MENU LEVEL (原始界面)
按M键显示BIAGNOSTICS(诊断功能)
按↑键3次显示PARAMETER SAVE (参数存贮)
按M 键显示UP TO ACTION
按↑键显示SAVING变成FINISHEP(存贮完成)
按E键2次显示MENU LEVEL (原始界面)
注意:当改变一次参数设定时,就必须存储一次。

6、电流环自整定(由MENU LEVEL原始界面开始)
在现场所有电路和电机都接好后进行
按M 键显示DIAGNOSTICS(诊断)
按↓键显示SETUP PARAMETERS (参数设定)
按M键显示RAMPS(斜坡设定)
按↓键14次显示CURRENT LOOP (电流环设定)
按M 键显示COR LIMIT/SCALER
按↓键4次显示AUTOTUNE (自动调节功能)
按M 键显示OFF
按↑键显示ON
此时送590C主电路并运行,此时励磁无输出,略有电枢电压,有摆动的电枢电流,约过20—40S 后主电路自动断开,显示OFF,按E键4次,退回到原始界面,再存贮一次,就全部完成。

相关文档
最新文档
