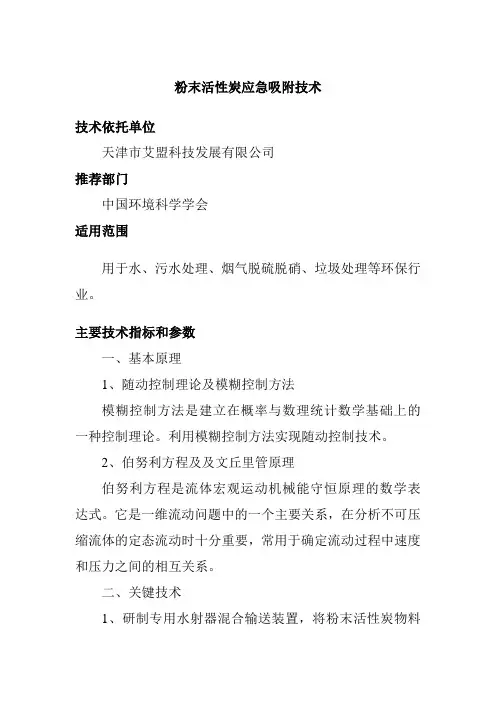

粉末活性炭应急吸附技术技术依托单位天津市艾盟科技发展有限公司推荐部门中国环境科学学会适用范围用于水、污水处理、烟气脱硫脱硝、垃圾处理等环保行业。
主要技术指标和参数一、基本原理1、随动控制理论及模糊控制方法模糊控制方法是建立在概率与数理统计数学基础上的一种控制理论。
利用模糊控制方法实现随动控制技术。
2、伯努利方程及及文丘里管原理伯努利方程是流体宏观运动机械能守恒原理的数学表达式。
它是一维流动问题中的一个主要关系，在分析不可压缩流体的定态流动时十分重要，常用于确定流动过程中速度和压力之间的相互关系。
二、关键技术1、研制专用水射器混合输送装置，将粉末活性炭物料直接加入水射器的入口，利用水射器的高速水流带料，同时将物料均匀混合后输送至加药点，实现远距离输送。
区别于现有水射器必须安装在投药点并且必须是液药或气体的局限性。
2、采用随动添加技术，即采集源水的流量信号，粉末活性炭的给料量根据源水流量的变化而变化，从而保证投加比率的准确。
需建立精确的数学模型，保证快速响应而又不允许出现超调或滞后。
3、水厂应急投加粉末活性炭物料，现多采用煤制产品。
目数200目；比重0.3~0.4。
采用双螺旋定量给料解决粉末的动密封是保证装置长期安全运转的关键技术之一。
三、技术参数1、粉末活性炭(200-300目) 或熟石灰( Ca(OH)2 ) 投加量针对各个水厂水量，水质等多因素导致需要投加量不同，高速射流混合器根据投加量分为多种型号，目前设计的高速射流混合器投加量最高到500kg/h 。
2、投加质量浓度≤5% 。
3、扩散均匀度高速射流混合器的作用就是利用水的流动能和水的剪切力将炭颗粒团分开充分发挥每个炭粒的吸附效能。
（射流流速在20m/s以上）以水中投加粉末活性炭去除COD Mn为例，其实验数据见表：粉末活性炭投加量（mg/L）11523常规方式投加，COD Mn净去除率平均值（%）2.4 11.8 10 17.2高速射流强制分散方式投加，COD Mn 净去除率平均值（%）22.8 23.1 34.937.64、料仓容积根据投加量、投加时间、上料循环时间、物料的物理特性等来确定料仓容积大小。
水厂活性炭投加紧急预案

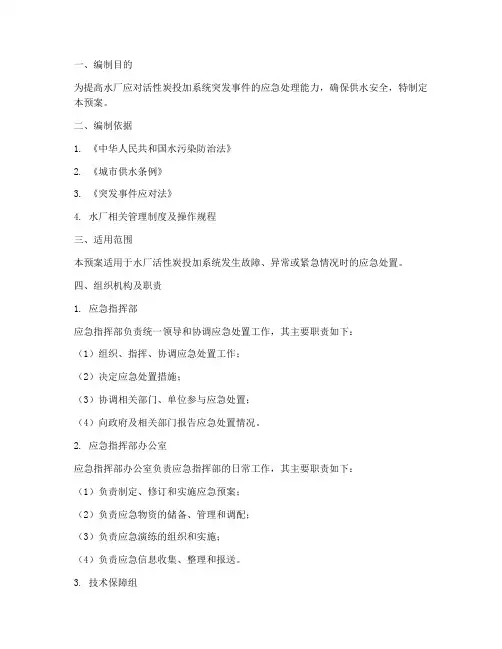

一、编制目的为提高水厂应对活性炭投加系统突发事件的应急处理能力，确保供水安全，特制定本预案。
二、编制依据1. 《中华人民共和国水污染防治法》2. 《城市供水条例》3. 《突发事件应对法》4. 水厂相关管理制度及操作规程三、适用范围本预案适用于水厂活性炭投加系统发生故障、异常或紧急情况时的应急处置。
四、组织机构及职责1. 应急指挥部应急指挥部负责统一领导和协调应急处置工作，其主要职责如下：（1）组织、指挥、协调应急处置工作；（2）决定应急处置措施；（3）协调相关部门、单位参与应急处置；（4）向政府及相关部门报告应急处置情况。
2. 应急指挥部办公室应急指挥部办公室负责应急指挥部的日常工作，其主要职责如下：（1）负责制定、修订和实施应急预案；（2）负责应急物资的储备、管理和调配；（3）负责应急演练的组织和实施；（4）负责应急信息收集、整理和报送。
3. 技术保障组技术保障组负责对活性炭投加系统故障进行技术分析和处理，其主要职责如下：（1）对活性炭投加系统故障进行初步判断；（2）提出故障处理方案；（3）指导现场人员进行故障处理；（4）对故障处理效果进行评估。
4. 应急救援组应急救援组负责现场应急处置和救援工作，其主要职责如下：（1）组织现场人员进行应急处置；（2）实施应急物资的调配和分发；（3）协助其他部门进行应急处置；（4）确保现场人员安全。
5. 信息保障组信息保障组负责应急信息的收集、整理、报送和发布，其主要职责如下：（1）收集、整理应急处置相关信息；（2）及时向应急指挥部和相关部门报送应急处置信息；（3）发布应急处置信息；（4）协助其他部门进行信息保障工作。
五、应急处置程序1. 事件报告（1）发现活性炭投加系统故障或异常情况时，现场人员应立即向应急指挥部报告；（2）应急指挥部接到报告后，立即启动应急预案，并通知相关部门和单位。
2. 现场处置（1）应急救援组迅速赶赴现场，组织人员进行应急处置；（2）技术保障组对故障原因进行分析，提出故障处理方案；（3）现场人员进行故障处理，确保活性炭投加系统恢复正常运行。
水厂活性炭投加系统技术方案(潍坊)
中华人民共和国（山东潍坊自来水公司）水厂粉末活性炭投加系统技术文件目录一、粉末活性炭的作用及水厂使用现状 (3)二、水厂具体情况 (3)三、GHAD系列粉末活性炭投加设备介绍 (4)四、主要技术特点............................................. (6)五、设备适用范围 (8)六、设备配置表...................................... . (8)七、公司简介和服务 (9)八、需要甲方配合事宜 (11)一、粉末活性炭的作用及水厂使用现状粉末活性炭在给水处理中的使用已有70年左右的历史。
自从美国首次使用活性炭去除氯酚产生的嗅味以后，活性炭成为给水处理中除去色，嗅味以及有机物的有效方法之一。
国外对粉末活性炭吸附性能作用的大量研究表明：粉末活性炭多三氯苯酚.二氯苯酚.农药中所含的有机物，三卤甲烷及前体物以及消毒副产物三氯醋酸、二氯醋酸和二卤乙氰等等均有很好的吸附效果，对色、嗅、味的吸附效果已得到公认。
目前随着国内对水质安全和质量的日趋重视，特别是为满足新的《生活饮用卫生水规范》（主要是CODMn<3mg/l,特殊情况下不得超过5mg/l），大多数水公司均面临技术改造的问题，对大多数水司而言，水质污染一般是间断性和突发性的，常规工艺在大多数时间是能满足新的规范要求的，因此粉末活性炭技术是一项实用性非常强的技术，其投资相对较省，成本较低，投用灵活，目前已广泛应用于自来水行业。
但在实际应用中存在一些要解决的问题。
1）粉末活性炭在装卸，拆包，配置，投加过程容易引起粉尘污染问题，造成的工作环境污染。
2）应用中精确制备和定量投加粉末活性炭，节约运营成本的问题。
3）设备和系统的自动化控制问题。
4）投资成本控制问题。
二.水厂具体情况水厂为一地面水厂，现每日水处理量为10万吨，拟增设粉末活性炭投加设备、投碳量拟为5-30毫克/升，根据水厂现有条件投加点建议选择在源水管道上（设备具体尺寸见附图）。
西周水厂应急活性炭投加

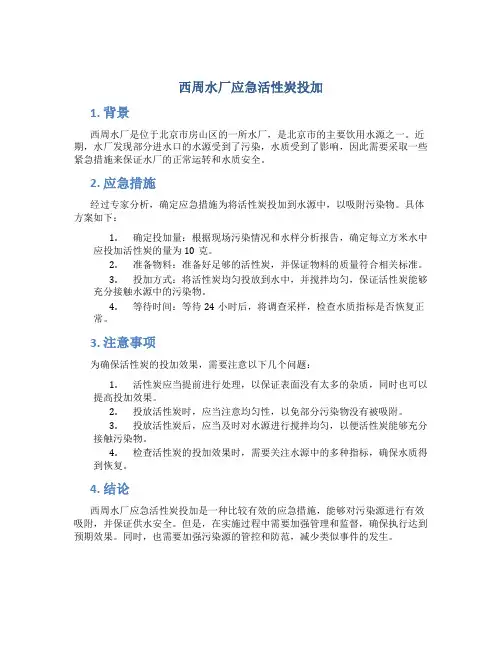

西周水厂应急活性炭投加
1. 背景
西周水厂是位于北京市房山区的一所水厂，是北京市的主要饮用水源之一。
近期，水厂发现部分进水口的水源受到了污染，水质受到了影响，因此需要采取一些紧急措施来保证水厂的正常运转和水质安全。
2. 应急措施
经过专家分析，确定应急措施为将活性炭投加到水源中，以吸附污染物。
具体方案如下：
1.确定投加量：根据现场污染情况和水样分析报告，确定每立方米水中
应投加活性炭的量为10克。
2.准备物料：准备好足够的活性炭，并保证物料的质量符合相关标准。
3.投加方式：将活性炭均匀投放到水中，并搅拌均匀，保证活性炭能够
充分接触水源中的污染物。
4.等待时间：等待24小时后，将调查采样，检查水质指标是否恢复正
常。
3. 注意事项
为确保活性炭的投加效果，需要注意以下几个问题：
1.活性炭应当提前进行处理，以保证表面没有太多的杂质，同时也可以
提高投加效果。
2.投放活性炭时，应当注意均匀性，以免部分污染物没有被吸附。
3.投放活性炭后，应当及时对水源进行搅拌均匀，以便活性炭能够充分
接触污染物。
4.检查活性炭的投加效果时，需要关注水源中的多种指标，确保水质得
到恢复。
4. 结论
西周水厂应急活性炭投加是一种比较有效的应急措施，能够对污染源进行有效吸附，并保证供水安全。
但是，在实施过程中需要加强管理和监督，确保执行达到预期效果。
同时，也需要加强污染源的管控和防范，减少类似事件的发生。
