常用的定位元件
定位方法与定位元件
定位方法与定位元件定位方法与定位元件在工程设计和制造领域中起到非常重要的作用。
定位是确保机械零部件、设备或系统正确安装和组装的过程。
一个好的定位方法和定位元件能够提高生产效率，减少装配误差，提高产品质量。
下面将详细介绍定位方法与定位元件。
一、定位方法1.几何定位法：几何定位法是利用机械几何关系进行定位的方法。
常见的几何定位方法有：平面定位、四点定位、三点定位、二点定位等。
四点定位是最常用的一种几何定位方法，可以确保零部件在三个平面上的位置和方向。
在机械设计和制造中，通常使用直线或面的几何形状进行定位，例如棱形定位销、矩形定位销、平面定位销等。
2.相对定位法：相对定位法是根据零部件之间的相对位置进行定位的方法。
可以使用相对位置进行定位的零部件有：销轴与轴孔、销轴与轴承、螺纹和螺母等。
相对定位法通常采用夹紧或卡紧的方式，以确保零部件之间的相对位置不变。
3.量绝对位置定位法：量绝对位置定位法是利用测量仪器对零件或产品进行定位的方法。
常用的测量仪器有卡尺、游标卡尺、百分表、坐标测量机等。
通过测量仪器测量零部件的尺寸和位置，可以实现高精度的定位。
4.灵活定位法：灵活定位法是利用柔性零部件进行定位的方法。
柔性零部件通常是弹性元件或弹簧，可以在一定范围内进行弯曲、伸缩和扭转。
通过调整柔性零部件的形状，可以实现零部件的精确位置和方向。
5.模板定位法：模板定位法是使用特制的模板或夹具进行定位的方法。
模板定位法可以保证零部件的位置和方向都是精确的。
在大批量生产中，模板定位法可以提高生产效率和一致性。
6.力定位法：力定位法是利用力的作用进行零部件定位的方法。
常见的力定位法有气缸定位、液压定位、弹簧定位等。
通过施加力的方式，可以将零部件精确地定位到指定位置。
二、定位元件1.定位销：定位销是最常用的定位元件之一，它通过精确加工和配合，将零部件定位到指定位置。
定位销有多种形状，包括圆形、方形、矩形、棱形等。
2.定位套：定位套通常由金属材料制成，具有高强度和刚性。

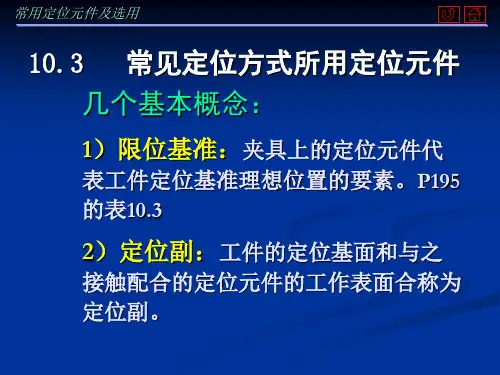

常见定位方式所用定位元件103
②圆柱心轴 限制四个自由度
P194 表10.2
间隙配合心轴（如下图）：这种心轴装
卸工件方便，但定心精度不高。
过盈配合心轴：这种心轴制造简便，定心
正确，但装卸工件不便，易损伤工件定位 孔。
花键心轴：用于加工以花键孔定位的工件。
2）定位基准位移量
①定位副无间隙配合：孔的轴线均与心轴轴线重合， 径向基准位移量△w＝0。
定位套或半圆形定位座
More to learn
V形块定位： a) 较长精基准； b) 较长粗基准； c) 阶梯轴定位用； d) 较长、较重工件。
V形块
主要优点： 对性好，即能使工件的定位基准轴线始终落在v形 块两斜面的对称平面上，而不受定位基准直径误 差的影响，并且安装方便。
对固定V形块而言，短接触限2个自由度，长接触限4个 自由度，其长短接触与孔轴接触判断相似。
CB CE
2 CE
CE
N 2tg
(2)
2
又T H OC H (OE CE) (3)
经化简得：T
H
1 2
d
sin
2
N tg
2
把(1)(2)代人(3)得：
常用V形块结构P207 图10.27 V形块分为固定式和活动式：Leabharlann 因为222OO
OT
sin
d
2 sin
2
2
O’O’’就是工件在V形块上的定位时， 定位基准的位移范围△W，所以：
W
OO
d 2 sin
2
当V型块两斜面夹角a≠900时，定位基准位移量为：
第三讲 定位基面与定位元件
图1—19
2、圆柱心轴，如图1—20所示。
(1)间隙配合心轴，定心 精度不高，如图1—20a)；动
配合心轴，直径D(h6、g6、f7)
(2)过盈配合心轴，定心 精度高，如图1—20b)；当
L/D≤1时，D1=D2=Dmax(r6)， 当L/D＞1时，D1=Dmax(r6)、 D2=Dmax(h6)，导向部分
(2) 标准可调支承钉，支承高度可调，图1—13 所示。
用途 ① 毛坯精度不高，而又以粗基准定位时。 ② 成组可调夹具中用。
图箱体零件， H有△H差 ，当第一道工序以示下 面定位加工上平面，第 二道工序再以上面定位 加工孔，出现余量不均 。影响孔的表面质量。 若第一道工用可调支承 定位，保H有足够精度， 再加孔时，余量均匀。
上一讲内容提要:
六点定则。 限制工件自由度与加工要求的关系。 重复定位。 基准、定位副及对定元件的基本要求
本讲主要内容：
工件以平面定位时的定位元件 工件以圆孔定位时的定位元件 工件以外圆柱定位时的定位元件
本讲重点和难点：
各种定位元件的结构和根据工件基面与定位元件 一、工件以平面定位的定位元件
(a)固定顶尖
(b)浮动顶尖 图顶尖定位分析
5、锥度心轴，如图1—24所示，定心精度高。不能加工端面。
适用于工件定位孔精度不低于IT7的精车和磨削加工。
图1—24
•以上圆柱销、轴定位，短接触限制2个自由度、长接触限制4个自由 度。 • 长、短分析：绝对讲，限制4个自由度是长，限制2个自由度是短； 相对讲：L/d≤0.5似为短；L/d≥1.2似为长。 • 锥轴定位，限制5个自由度；固定锥销限制3个自由度。
图1—18
辅助支承应用实例（起预定位作用）
辅助支承应用实例（提高夹具工作稳定性作用）
定位元件的概念
定位元件的概念定位元件的概念定位元件是一种用于机械装配中定位和固定零部件的机械组件，通常由金属或塑料制成。
它们是机械工程中不可或缺的一部分，因为它们可以确保装配部件的准确位置和方向，从而提高装配速度和精度。
本文将介绍定位元件的类型、功能、应用以及选型。
一、定位元件的类型1. 弹簧销：弹簧销是一种常见的定位元件，它通常由钢制成。
弹簧销有一个弹性销体和一个固定在工作表面上的壳体。
当弹性销体插入壳体时，它会产生压力并保持零件在正确位置。
2. 滑动导轨：滑动导轨是一种直线运动轴承，通常由铝合金或钢制成。
滑动导轨具有低摩擦系数和高刚度，适用于高精度运动控制。
3. 夹紧块：夹紧块是一种可以固定零部件并锁住它们的机械组件。
夹紧块通常由钢制成，并使用手柄或螺旋机构进行操作。
4. 定位销：定位销是一种用于定位和固定零部件的轴状元件。
它通常由钢制成，具有高强度和耐磨性。
定位销通常与孔配合使用，以确保零件的准确位置。
5. 定位套筒：定位套筒是一种用于定位和固定零部件的圆柱形元件。
它通常由铜或钢制成，并安装在孔中以确保零件的准确位置。
二、定位元件的功能1. 精确定位：定位元件可以精确定位零部件，从而提高装配速度和精度。
2. 固定零部件：定位元件可以固定零部件，防止其在运动中移动或松动。
3. 支撑负载：某些类型的定位元件可以支撑负载，从而提高机械系统的刚度和稳定性。
4. 提高生产效率：通过使用适当的定位元件，可以提高生产效率并降低成本。
三、定位元件的应用1. 机械加工：在机械加工中，需要使用各种类型的夹具来夹紧工作物，并使用各种类型的夹紧块、定位销和定位套筒来确保工作物的准确位置。
2. 模具制造：在模具制造中，需要使用各种类型的定位元件来定位和固定模具零件，以确保模具的精度和稳定性。
3. 机器人控制：在机器人控制中，需要使用各种类型的滑动导轨和直线导轨来支撑机器人运动，并使用夹紧块来锁定机器人末端执行器。
4. 自动化装配：在自动化装配中，需要使用各种类型的弹簧销、夹紧块、定位套筒和定位销来确保零部件的准确位置，从而提高装配速度和精度。
常见定位元件
二、常见的定位方式及其定位元件（一）工件以平面定位平面定位的主要形式是支承定位，工件的定位基准平面与定位元件表面相接触而实现定位。
常见的支承元件有下列几种：1．固定支承 支承的高矮尺寸是固定的，使用时不能调整高度。
1）支承钉 图5-6所示为用于平面定位的几种常用支承钉，它们利用顶面对工件进行定位。
其中图5-6a 为平顶支承钉，常用于精基准面的定位。
图5-6b 为圆顶支承钉，多用于粗基准面的定位。
图5-6c 为网纹顶支承钉，常用在要求较大摩擦力的侧面定位。
图5-6d 为带衬套支承钉，由于它便于拆卸和更换，一般用于批量大、磨损快、需要经常修理的场合。
支承钉限制一个自由度。
2）支承板 支承板有较大的接触面积，工件定位稳固。
一般较大的精基准平面定位多用支承板作为定位元件。
图5-7是两种常用的支承板，图5-7a 为平板式支承板，结构简单、紧凑，但不易清除落入沉头螺孔中的切屑，一般用于侧面定位。
图5-7b 为斜槽式支承板，它在结构上做了改进，即在支承面上开两个斜槽为固定螺钉用，使清屑容易，适用于底面定位。
短支承板限制一个自由度，长支承板限制两个自由度。
支承钉、支承板的结构、尺寸均已标准化，设计时可查国家标准手册。
2．可调支承 可调支承的顶端位置可以在一定的范围内调整。
图5-8为几种常用的可调支承典型结构，按要求高度调整好调整支承钉1后，用螺母2锁紧。
可调支承用于未加工过的平面定位，以调节补偿各批毛坯尺寸误差，一般不是对每个加工工件进行调整，而是一批工件毛坯调整一次。
3．自位支承 又称浮动支承，在定位过程中，支承本身所处的位置随工件定位基准面的变化而自动调整并与之相适应。
图5-9是几种常见的自位支承结构，尽管每一个自位支承与工件间可能是二点或三点接触，但图5-6 几种常用支承钉图5-7 两种常用的支承板图5-8 几种常用的可调支承1—可调支承螺钉 2—螺母实质上仍然只起一个定位支承点的作用，只限制工件的一个自由度，常用于毛坯表面、断续表面、阶梯表面定位。
常见定位方式所用定位元件10.3
1、 定位元件：圆柱销（定位销） 、圆柱
心轴、圆锥销、圆锥心轴。
圆柱体
1）元件的选择：
• 工件上定位内孔较小时，常选定位销 • 在套类、盘类零件的车削、磨削和齿轮
加工中，大都选用心轴
2020/9/27
More to learn
• ①短圆柱销（定位销） • 限制两个自由度 P194 表10.2
2020/9/27
• ②圆柱心轴 限制四个自由度
P194 表10.2
间隙配合心轴（如下图）：这种心轴装
卸工件方便，但定心精度不高。
过盈配合心轴：这种心轴制造简便，定
心正确，但装卸工件不便，易损伤工件定 位孔。
花键心轴：用于加工以花键孔定位的工件
。 2020/9/27
• 2）定位基准位移量
①定位副无间隙配合：孔的轴线均与心轴轴线重合 ，径向基准位移量△w＝0。
②支承板
a) 侧平面精基准定位用； b) 水平面精基准定位用；
2020/9/27
支承板小平面限制1个自由度；窄 长平面限制2个自由度；大平面限 制3个自由度。
2020/9/27
(2)可调支承钉： (3) 支承高度可调
2020/9/27
成组可调夹具中用（使用可调支承加工不同尺寸的相似工件）
如图 夹具加工a) 图工件，因 L不同，定 位右侧支承 用可调支承， 问题方可解 决。
D d D d D d
2
2
D d 2
• a.任意边接触基准位移量的计算
定位副处于最小实体状态时
O O D D d d D d D d
22
2
轴线的变动范围是以O点为圆心，以
O O D D d d D d D d
机械设计基础常见机械元件的分类与应用
机械设计基础常见机械元件的分类与应用机械设计是现代工程领域中不可或缺的一部分，它涉及到各种机械设备和结构的设计与制造。
在机械设计中，机械元件是组成机械装置的基本组成部分。
本文将介绍常见的机械元件及其分类与应用。
一、机械元件的分类机械元件按照其功能和用途可以分为以下几类：1. 连接元件：连接元件主要用于连接和固定机械结构中的各个部分。
常见的连接元件有螺栓、螺母、垫圈、销钉等。
螺栓和螺母是最常用的连接元件，用于连接两个或多个零部件。
垫圈用于增加接触面积，分散受力，并防止松动。
销钉则用于固定轴和轴套的位置。
2. 传动元件：传动元件主要用于实现机械装置中的动力传递和转换。
常见的传动元件有轴、齿轮、皮带、链条等。
轴是主要的传动元件，用于连接和传递扭矩。
齿轮用于实现不同转速和转矩的传递。
皮带和链条常用于长距离传动，具有较大的传动比和不变的传动比特点。
3. 转动支撑元件：转动支撑元件用于支撑和承载旋转部件。
常见的转动支撑元件有轴承和轴承座。
轴承用于减小摩擦和支撑轴的转动。
轴承座则用于固定轴承和轴的位置。
4. 导向与定位元件：导向与定位元件用于确保机械装置中各个部件的相对位置和运动路径。
常见的导向与定位元件有销子、销轴、销销孔等。
销子常用于固定和连接零部件，销轴用于定位和支撑零部件，销销孔用于实现相对位置的固定。
二、机械元件的应用不同的机械元件在机械设计中有着不同的应用。
1. 连接元件的应用：连接元件主要用于将机械结构中的各个零部件连接起来。
在实际应用中，螺栓和螺母常用于连接金属结构，如钢框架、机床床身等。
垫圈则广泛应用于汽车、机械设备等领域，用于防止松动和减小受力面积。
销钉常用于连接和固定机械结构中的两个部分，如轴和轴套的连接。
2. 传动元件的应用：传动元件主要用于实现机械装置中的动力传递和转换。
轴是最基本的传动元件，在各种机械装置和设备中广泛应用。
齿轮传动常见于汽车、机床等领域，用于实现不同转速和转矩的传递。
常见的定位方式及其定位元件
二、常见的定位方式及其定位元件(一)工件以平面定位平面定位的主要形式是支承定位，工件的定位基准平面与定位元件表面相接触而实现定位。
常见的支承元件有下列几种：1. 固定支承支承的高矮尺寸是固定的，使用时不能调整高度。
1)支承钉图5-6所示为用于平面定位的几种常用支承钉，它们利用顶面对工件进行定位。
其中图5-6a 为平顶支承钉，常用于精基准面的定位。
图5-6b为圆顶支承钉，多用于粗基准面的定位。
图5-6c为网纹顶支承钉，常用在要求较大摩擦力的侧面定位。
图5-6d为带衬套支承钉，由于它便于拆卸和更换，一般用于批量大、磨损快、需要经常修理的场合。
支承钉限制一个自由度。
2)支承板支承板有较大的接触面积，工件定位稳固。
一般较大的精基准平面定位多用支承板作为定位元件。
图5-7是两种常用的支承板，图5-7a为平板式支承板，结构简单、紧凑，但不易清除落入沉头螺孔中的切屑，一般用于侧面定位。
图5-7b为斜槽式支承板，它在结构上做了改进，即在支承面上开两个斜槽为固定螺钉用，使清屑容易，适用于底面定位。
短支承板限制一个自由度，长支承板限制两个自由度。
支承钉、支承板的结构、尺寸均已标准化，设计时可查国家标准手册。
2•可调支承可调支承的顶端位置可以在一定的范围内调整。
图5-8为几种常用的可调支承典型结构，按要求高度调整好调整支后，用螺母2锁紧。
可调支承用于未加工过的平面定位，以调节补偿各批毛坯尺寸误差，一般不是对每个加工3 V) c) d)图5-8 几种常用的可调支承1—可调支承螺钉2 —螺母图5-6 几种常用支承钉b)图5-7 两种常用的支承板工件进行调整，而是一批工件毛坯调整一次。
3.自位支承又称浮动支承，在定位过程中，支承本身所处的位置随工件定位基准面的变化而自动调整并与之相适应。
图5-9是几种常见的自位支承结构，尽管每一个自位支承与工件间可能是二点或三点接触，但实质上仍然只起一个定位支承点的作用，只限制工件的一个自由度，常用于毛坯表面、断续 表面、阶梯表面定位。
机械加工技术题库 3
《机械加工技术》试题库项目一机械加工的基本概念知识要点：基本概念一、填空1、工艺过程是指生产过程中直接改变生产对象的、、和等，使之成为成品或半成品的过程。
2、一个或一组工人，在一个工作地或一台机床上对于一个或同时对几个工件所连续完成的那一部分工艺过程称为。
*3、工件在机床上或夹具中完成定位并夹紧的过程称为。
车削轴类零件，调头一次，次安装。
4、工件相对于机床或刀具每占据一个加工位置，称为。
5、加工余量大时，刀具对工件每一次切削称为一次。
6、企业在计划期内的产品产量，称为。
7、生产类型是企业生产专业化程度的分类。
根据生产的特点，企业的生产可分为三种基本类型：、和及。
二、判断（）1、原材料的组织、运输、保管等属于工艺过程的内容。
（）2、工件调头加工时，因加工不连续，应算两道工序。
（）3、工件先找正位置再夹紧算作一次安装。
（）4、工件在工作台上每占据一个加工位置，就算作一个工位。
（）*5、单件小批生产采用金属模机器造型，毛坯精度高，加工余量小。
（）*6、大批大量生产中，对操作工人的技术要求也提高。
（）*7、大批大量生产往往生产对象的生产成本较高。
三、解释名词*1、工艺过程2、工序3、工步4、安装四、简答题1、什么是工序？划分工序的依据是什么？**2、大批大量生产可设计采用专用工夹量具，而中小批生产往往采用通用设备，说明理由。
知识要点；机械加工的生产率一、填空1、时间定额是在一定生产技术组织条件下，规定生产所需的时间。
2、目前，多数企业采用这一劳动定额形式。
3、单件时间包括、辅助时间、布置工作地时间、休息生理需要时间。
二、判断（）1、减小或重合行程长度可以缩减基本时间，提高生产率。
（）2、采用平行或顺序多件加工可缩短加工时间，提高生产率。
项目二金属切削基础知识知识要点：切削运动与切削要素一、填空1、切削运动按在切削加工中所起作用不同分为：和。
2、切削运动中切削速度最高、消耗功率最大的运动是。
如车削加工中的运动。
常用定位元件
常用定位元件1）支承钉图2-26所示为国家标准规定的三种支承钉，其中A型多用于精基准面的定位，B型多用于粗基准面的定位，C型则多用于工件的侧面定位。
2）支承板图2-27所示为国家标准规定的两种支承板，其中B型用的较多，A型由于不利于排屑，多用于工件的侧面定位。
3）定位销定位销的构造如图2-28所示。
定位销与工件孔配合部分尺寸公差通常按g6或f7确定。
圆柱销定位通常限制了工件的两个移动自由度。
当要求孔销配合只在一个方向上限制工件自由度时，可采用菱形销，见图2-29a。
有时工件也可用圆锥销定位，见图2-29b，圆锥销定位限制了工件的三个移动自由度。
4）心轴工件在心轴上定位通常限制了除绕自身轴线转动和沿自身轴线移动以外的四个自由度。
图2-30a、b所示为刚性心轴，其中a为间隙配合心轴；b为过盈配合心轴。
除刚性心轴外，在生产中还经常使用弹性心轴（图2-30c）、液塑心轴、自动定心心轴等。
这些心轴在定位同时将工件夹紧，使用很方便。
图2-31所示为小锥度心轴，这类心轴的定位表面带有很小的锥度，一般为K＝1∶1000～1∶5000。
工作时，工件楔紧在心轴上，靠孔的微小弹性变形而形成的一段接触长度lk，由此产生的摩擦力带动工件回转，而不需另加夹紧装置。
小锥度心轴定心精度高，可达0.005mm～0.0lmm。
5）定位套工件以外圆柱面为基准在夹具中定位主要有两种形式，一种是定心定位，一种是支承定位。
定心定位的定位元件主要是套筒（包括锥套）和卡盘。
套筒定位长径比较大时，限制工件四个自由度（两个移动，两个转动，见图2-32a）；套筒定位长径比较小时，只限制工件两个自由度（图2-32b）。
使用锥套定位时，通常限制工件三个移动自由度（图2-32c）。
工件以外圆表面支承定位时常用的定位元件是V型块。
V形块是由两个互成角的平面组成的定位元件。
用V形块定位时，对中性好，装卸工件方便，且可用于非完整外圆表面的定位。
用V形块定位也有长短之分，长的V形块可限制工件四个自由度，而短的（窄的）V形块只能限制两个自由度。
4-3 典型的定位方式、定位元件及定位装置
③确定菱形销2的直径公称尺寸、公差及宽度
先根据D2值查表选b（P217 表4.1），b=4 根据b求△2
2
则由最小间隙
2b( Lx Lg ) D2
2 4(0.05 0.02) 0.047mm 12
2 D2min d2max
得，
d2max D2min 2 12 0.047 11.953 1200.047
4、圆锥孔定位 用锥轴限5个自由度，特例是顶尖（死顶尖和浮动顶 尖）
5、复合定位——一个平面和两个与平面垂直的孔组合；
一个平面和一个与其垂直的孔组合 （1）一个平面和两个与其垂直的孔 A 、采用两个圆柱销和一个平面的情况 使工件两个孔中一个准确定位，两孔中心距误差和两 销中心距误差由另一个定位销来补偿
1
2
3
6、其它定位方式 一些特殊的如齿轮淬火后磨内孔→齿→余量均匀
齿面定位
d 2max D2 2 Lg 2 Lx 2 d 2max D2
D2
2
( L Lg
D2
2
)
D2
2
2 Lg 2 Lx 2
△2为孔2与销2的最小间隙，这样d2较小，从而定位的
角度小误差很大。
两孔中心误差和两销的中心误差由两个定位销来补偿：
L Lx
L Lx
L Lg
2 D L Lg 2
D2
2
设孔1和销1准确定位，两者最小间隙△1
，要将孔2套入定位销2，而两
个中心距又有误差，则只能将定位销2减小。从图中可以看出，当两孔中心 距最大，两销中心距最小时出现一种极端情况。
d2max 2 Lx 2 L Lg
常用定位元件限制的自由度
常用定位元件限制的自由度在设计机械系统或装配过程中，常常需要考虑定位元件的使用。
定位元件是指可以控制零件相对位置和方向的元件，它们在机械系统的装配过程中起着非常重要的作用。
然而，很多人在使用定位元件时存在一些误区，不了解它们的限制和自由度，从而影响了机械系统的性能和稳定性。
因此，了解常用定位元件的限制对于机械系统的设计和安装具有重要的指导意义。
首先，我们来介绍一下常见的定位元件。
常用的定位元件包括销、销孔、齿轮、键槽等。
这些元件通常用于定位和传递力或扭矩。
在设计和选择这些定位元件时，需要考虑它们的限制和自由度。
销是一种常见的定位元件，它通常用于固定两个工件的相对位置。
在使用销时，需要考虑其在径向和轴向上的限制。
在径向上，销的直径和孔的直径必须匹配，并提供适当的间隙以确保工件的相对位置。
在轴向上，销的长度必须足够长，以将工件牢固地固定在一起，但也不能过长，以免影响工件的安装和拆卸。
销孔是一种常见的定位元件，它通常用于固定工件的位置和方向。
在使用销孔时，需要考虑其在径向和轴向上的限制。
在径向上，销孔的直径必须与销的直径匹配，并提供适当的压力以确保工件的位置。
在轴向上，销孔的深度必须足够长，以确保销充分插入，并且不能太深，以免影响工件的组装。
齿轮是一种常见的定位元件，它通常用于传递扭矩和控制工件的相对位置。
在使用齿轮时，需要考虑其在轴向和径向上的限制。
在轴向上，齿轮的长度必须足够长，以确保扭矩的传递和工件的相对位置。
在径向上，齿轮的直径必须与孔匹配，并提供适当的间隙以确保齿轮的正常运转。
键槽是一种常见的定位元件，它通常用于固定轴和套筒的相对位置。
在使用键槽时，需要考虑其在径向和轴向上的限制。
在径向上，键槽的宽度必须与键匹配，并提供适当的压力以确保轴和套筒的相对位置。
在轴向上，键槽的深度必须足够长，以确保键充分插入，并且不能太深，以免影响工件的安装和拆卸。
在使用定位元件时，还需要考虑其材料的选择和表面处理。
定位元件及定位方法的选用概要
定位元件与定位方法的选用工件的定位是通过工件上的定位基准面和夹具上定位元件工作表面之间的配合或接触实现的，一般应根据工件上定位基准面的形状，选择相应的定位元件。
一、工件以平面定位：工件以平面定位时，常用定位元件：固定支承、可调支承、浮动支承、辅助支承。
（一）固定支承固定支承有支承钉和支承板两种形式，平头支承钉和支承板用于已加工平面的定位；球头支承钉主要用于毛坯面定位；齿纹头支承钉用于侧面定位，以增大摩擦系数。
限制一个移动自由度。
（二）可调支承可调支承用于工件定位过程中，支承钉高度需调整的场合，可调支承大多用于毛坯尺寸、形状变化较大，以及粗加工定位。
限制一个移动自由度。
（三）浮动支承工件定位过程中，能随着工件定位基准位置的变化而自动调节的支承，称为浮动支承。
浮动支承常用的有三点式和二点式，无论哪种形式的浮动支承，其作用相当于一个固定支承，只限制一个移动自由度，主要目的是提高工件的刚性和稳定性。
用于毛坯面定位或刚性不足的场合。
（四）辅助支承辅助支承是指由于工件形状、夹紧力、切削力和工件重力等原因，可能使工件在定位后还产生变形或定位不稳，为了提高工件的装夹刚性和稳定性而增设的支承。
因此，辅助支承只能起提高工件支承刚性的辅助定位作用，而不起限制自由度的作用，更不能破坏工件原有定位。
二、工件以圆孔定位工件以圆孔定位时，常用的定位元件有：定位销、圆柱心轴、圆锥销、圆锥心轴。
1、定位销定位销分为短销和长销。
短销只能限制两个移动自由度，而长销除限制两个移动自由度外，还可限制两个转动自由度。
2、圆柱心轴圆柱心轴定位有间隙配合和过盈配合两种。
间隙配合拆卸方便，但定心精度不高；过盈配合定心精度高，不需夹紧，但装拆工件不方便。
3、圆锥销采用圆锥销定位时，圆锥销与工件圆孔的接触线为一个圆，限制工件三个移动自由度4、圆锥心轴限制工件三个移动自由度和两个转动自由度。
三、工件以外圆柱面定位工件以外圆柱面定位时，常用定位元件：支承板、V形块、定位套、半圆孔衬套、锥套和三爪自动定心卡盘，最常见的是V形块和三爪自动定心卡盘。
第五课 定位元件
可调支承
定位销
定位心轴
圆柱孔定位元件
V形铁
外圆柱面定位元件
定位元件要求：
1、高精度 2、高耐磨性
应小于工件相应尺寸公差。
定位元件材料 20钢
T7A、T8A 45
热处理 渗碳淬火 渗碳层0.8-1.2mm，55-60HRC 淬火50-55HRC
淬火45-50HRC
3、足够刚度和强度 4、良好工艺性
二、常用定位元件的选择
间隙配合心轴 H6、g6、f7
标准锥度心轴 JB/T10116-1999
过盈配合心轴 r6
心轴定位可理解为长圆柱销定位，可消除工件四个不定度。
（3）锥销
JB/T10117.1-1999 JB/T10117.2-1999
夹具标准顶尖
圆锥销用于工件圆柱孔端的定位情况
固定顶尖可消除三个移动不定度，活动顶尖消除两个转动不定度
V形块也可以做成活动结构。除可以提供一个定位点， 还兼做夹紧元件，具有定心夹紧功能。
常用V形块两工作斜面间的夹角一般分为60°、90°、 120°三种，其中90°角的V形块应用最多，其结构及规格尺 寸均已标准化。
（2）定位套
定位套精基准定位。
半圆孔定位装配结构形式
上半圆起夹紧作用
下半圆起定位作用
圆孔面定位元件
定位销与夹具安装孔 过盈配合 H7/r6
可换定位销 JB/T8014.3—1999
H7/h6
H7/n6
定位销工作部分d的尺寸公差根据具体的定 位安装精度要求分别按g5、g6、f6、f7来制造。
定位插销 JB/T8015—1999
（2）定位心轴 用来安装内孔尺寸较大的套筒类、盘类工件。
1．平面定位基准面 （1）基本支承 用作消除工件定位不定度、具有独立定位作用的支承。
6.2 工件的定位方式及定位元件
(a) (b) (c) (d) 图6.5 常用支承钉6.2 工件的定位方式及定位元件6.2.1定位元件的主要技术要求及常用材料 1、定位元件的主要技术要求 1）要有足够的强度与刚度定位元件不仅限制工件的自由度，而，还要 支承工件，用来承受一定的夹具力与切削力。
2）足够的精度工件的定位是通过定位副的配合实现的，所以定位元件上的限位基面的精度直接影响工件的精度。
3）耐磨性要好工件与定位元件的限位基面直接接触，在其装卸过程中会磨损限位基面，使其精度下降。
为提高夹具的使用寿命，定位元件应有好的耐磨性。
4）工艺性好定位元件应结构简单、合理，便于加工、安装与更换 2、常用的材料： 1） 低碳钢 如20钢或20Cr 钢，工件表面经渗碳淬火，深度0.8～1.2mm 左右，硬度HRC55～65。
2）高碳钢 如T7、T8、T10等，淬硬至HRC55～65。
此外也有用中碳钢 如45钢，淬硬至HRC43～48。
6.2.2 工件以平面定位时的定位元件 1、固定支承使用时高度是不变的支承为固定支承。
其有支承钉和支承板两种形式。
1） 支承钉多用于以平面作定位基准时的定位元件。
如图6.5 所示，(a)图为平顶支承钉，适用于己加工表面的定位； (b)图为 圆顶支承钉，为减小定位误差，适用于毛坯面定位，但支撑钉容易磨损和压伤工件基准面； (c) 图为网纹顶支撑钉，常用于有较大摩擦力的侧面定位，但清除切屑不便；图为(d) 带衬套支撑钉，批量大、磨损快时使用，便于拆卸和更换。
一个支承钉只限制一个自由度。
支撑钉与夹具体的配合可用H7/r6或H7/n6。
2） 支承板支承板有较大的支承面积，工件定位温度，故一般用作精基准面较大时的定位元件。
如图6.6 (a) 平板式支承板，结构简单、紧凑，但不易清除落入沉头螺钉孔内的切屑，适应于底面定位； 图(b) 所示斜糟式支承板，在支承面上开两个斜糟为固定螺钉用，使清屑容易又结构紧凑，适应于底面定位。
