流体力学泵与风机1_试题及答案
泵与风机考试题含答案
泵与风机试题一、填空题(每空1分，共10分)1.泵与风机的输出功率称为_______。
2.绝对速度和圆周速度之间的夹角称为_______。
3.离心式泵与风机的叶片型式有_______、_______和_______三种。
4.为保证流体的流动相似，必须满足_______、_______和_______三个条件。
5.节流调节有_______节流调节和_______节流调节两种。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共10分)1.风机的全压是指( )通过风机后获得的能量。
A.单位重量的气体B.单位质量的气体C.单位时间内流入风机的气体D.单位体积的气体2.低压轴流通风机的全压为( )A. 1～3kPaB. 0.5kPa以下C. 3～15kPaD. 15～340kPa3.单位重量的液体从泵的吸入口到叶片入口压力最低处的总压降称为( )A.流动损失B.必需汽蚀余量C.有效汽蚀余量D.摩擦损失4.关于冲击损失，下列说法中正确的是( )A.当流量小于设计流量时，无冲击损失B.当流量大于设计流量时，冲击发生在工作面上C.当流量小于设计流量时，冲击发生在非工作面上D.当流量小于设计流量时，冲击发生在工作面上5.下列哪个参数与泵的有效汽蚀余量无关?( )A.泵的几何安装高度B.流体温度C.流体压力D.泵的转速6.关于离心泵轴向推力的大小，下列说法中不正确的是( )A.与叶轮前后盖板的面积有关B.与泵的级数无关C.与叶轮前后盖板外侧的压力分布有关D.与流量大小有关7.两台泵并联运行时，为提高并联后增加流量的效果，下列说法中正确的是( )A.管路特性曲线应平坦一些，泵的性能曲线应陡一些B.管路特性曲线应平坦一些，泵的性能曲线应平坦一些C.管路特性曲线应陡一些，泵的性能曲线应陡一些D.管路特性曲线应陡一些，泵的性能曲线应平坦一些8.同一台泵用于输送密度分别为ρ1和ρ2的液体时，保持转速不变且流动相似，其对应的扬程分别是H1和是H2，对应的轴功率分别为P1和P2，若ρ1>ρ2，则下列关系式中正确的是( )A. H1>H2P1=P2B. H1=H2P1>P2C. H1>H2P1>P2D. H1=H2P1=P29.某风机用于输送320～420℃的气体，且气体中含有大量的灰粒，该风机的叶轮采用耐高温、高强度、不锈钢制造，机壳内壁衬有耐磨的锰钢衬板，轴承箱内设有水冷却装置，则该风机为( )A.送风机B.引风机C.排粉风机D.再循环风机10.下列不同形式的轴流式风机中，哪一个在设计工况下出口气流的圆周分速度不为零?( )A.单个叶轮B.单个叶轮加后置导叶C.单个叶轮加前置导叶D.单个叶轮加前后置导叶三、名词解释(每小题2分，共8分)1.泵与风机的效率2.运动相似3.排挤系数4.滑移系数四、简答题(每小题6分，共24分)1.试对泵与风机三种不同形式叶片产生的动能大小进行分析比较。

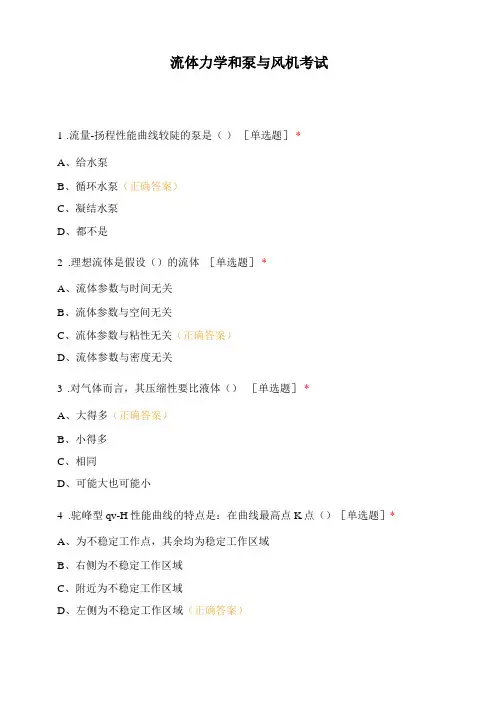

流体力学和泵与风机考试
流体力学和泵与风机考试1.流量-扬程性能曲线较陡的泵是（）［单选题］*A、给水泵B、循环水泵（正确答案）C、凝结水泵D、都不是2.理想流体是假设（）的流体［单选题］*A、流体参数与时间无关B、流体参数与空间无关C、流体参数与粘性无关（正确答案）D、流体参数与密度无关3.对气体而言，其压缩性要比液体（）［单选题］*A、大得多（正确答案）B、小得多C、相同D、可能大也可能小4.驼峰型qv-H性能曲线的特点是：在曲线最高点K点（）［单选题］*A、为不稳定工作点，其余均为稳定工作区域B、右侧为不稳定工作区域C、附近为不稳定工作区域D、左侧为不稳定工作区域（正确答案）5.热力发电厂中，哪些水泵的qv-H性能曲线比较平坦？（）［单选题］*A.给水泵和循环水泵B.循环水泵和凝结水泵C.凝结水泵和给水泵（正确答案）D.给水泵、循环水泵和凝结水泵6.静止流体（）剪切应力［单选题］*A、不能承受（正确答案）B、可以承受C、能承受很小的D、具有粘性时可承受7.温度升高对流体粘度影响是（）［单选题］*A、液体粘度上升，气体粘度下降B、液体粘度下降，气体粘度上升（正确答案）C、液体和气体粘度都上升D、液体和气体粘度都下降8.机械密封装置属于（）［单选题］*A、级间密封装置B、轴封装置（正确答案）C、内密封装置D、填料密封装置9.与填料密封相比，机械密封的特点是（）［单选题］*A、密封性能差B、结构简单C、机械损失小（正确答案）10.某台水泵在运行过程中，出现了轴承润滑不良，轴承处的机械摩擦比较严重，转速没有明显变化，这时相应地会出现（）［单选题］*A.流量减小、扬程降低、电动机功率增大B.流量增大、扬程降低、电动机功率减小C.流量减小、扬程降低、电动机功率变化不明显D.流量和扬程不变、电动机功率增大（正确答案）11.流体运动的两种重要参数是（）［单选题］*A、压力、速度（正确答案）B、压力、温度C、比容、密度D、比容、速度12.流体流动时引起能量损失的主要原因是（）［单选题］*A、流体的压缩性B、流体膨胀性C、流体的不可压缩性D、流体的粘滞性（正确答案）13.已知大气压pa=105 Pa，如果某点的真空度为0.49 x105 Pa，则该点的绝对压强为（）Pa ［单选题］*A、51x103（正确答案）B、1.49x105C、1.5 x105D、1.05 x10514.在定常管流中，如果两个截面的直径比为d1/d2 = 3，则这两个截面上的速度之比V 1/ V2 =（）［单选题］*A、3B、1/3C、9D、1/9（正确答案）15.并联长管1、2两管的直径相同，沿程阻力系数相同，长度L2=3L1,通过的流量为（）［单选题］*A、Q1 = Q2B、Q1 = 1.5Q2C、Q1 = 1.73Q2（正确答案）D、Q1=3Q216.流线与迹线通常情况下（）［单选题］*A、能相交也能相切B、仅能相交不能相切C、仅能相切不能相交（正确答案）D、既不能相交也不能相切17.当泵的转速增加时，水泵的流量和扬程将（）［单选题］*A、增大（正确答案）B、减小C、不变18.给水泵不允许在低流量或无流量的情况下长时间运行，主要是防止（）［单选题］*A、浪费厂用电B、降低效率C、动能转换热能发生汽蚀而损坏设备（正确答案）D、出口压力高而损坏设备19.有一离心式水泵，转速为480r/min，总扬程为136m时，流量qv =5.7 m3/s，轴功率为P =9860KW，其容积效率与机械效率均为92%，则流动效率为（）。
流体力学泵与风机_课后题答案详解
流体力学泵与风机部分习题答案 2-15解：（1）当1γ为空气 21p p = ()A B p h z p =++γ ()h z p p p B A +=-=∆γ 3.010008.9⨯⨯= kpa pa 94.22940== （2）当1γ为油 31p p =()z H h p p A +++=γ1 ()H h p p B γγ++=13H h z H h p p p p p B A γγγγγ--+++-=-=∆131h z h 1γγγ-+=1.090002.010008.91.010008.9⨯-⨯⨯+⨯⨯= kpa pa 04.22040== 2-16 解：21p p =()211h h H p p M +++=水γ 212h h p p a 汞油γγ++=()2121h h p h h H p a M 汞油水γγγ++=+++()2.010008.96.1378502.05.110008.998011⨯⨯⨯+⨯=++⨯⨯+-h h 26656785098002.098005.1980098011+=+⨯+⨯+-h h 1960147009802665619501--+=hm h 63.51= 2-28解：()21h h p -=γ()()()b h h h b h h h h P 02210212145sin 45sin 21-+--=γγ ()()145sin 22310008.9145sin 232310008.92100⨯-⨯⨯+⨯-⨯-⨯⨯⨯= kN N 65.343465022510008.9==⨯⨯=()()()Pbl h h h bl h h h h l D D D 2022110212145sin 45sin 21-+--=γγ m 45.222510008.9222210008.92322210008.9=⨯⨯⨯⨯⨯+⨯⨯⨯=2-32 解：b h h b h h P 02202145sin 2145sin γγ+= 2222210008.9212222110008.9⨯⨯⨯⨯⨯+⨯⨯⨯⨯=kN N 8576.1106.1108572810008.9==⨯⨯=Ph h b h h h h b h h l D 02102202102145sin 3245sin 2145sin 245sin ⎪⎭⎫ ⎝⎛++⎪⎭⎫ ⎝⎛+=γγ 2810008.92372410008.9222410008.9⨯⨯⨯⨯⨯+⨯⨯⨯=2613= 26722613=-=p lT P G l T l P l G ⨯=⨯+⨯22672810008.9162.19⨯=⨯⨯⨯+⨯T kN T 31.10134.27481.9=+= 2-41解：245sin 0=⨯=r hb h h P x ⨯⨯⋅⋅=21γ 4212210008.9⨯⨯⨯⨯⨯=kN N 2.3939200==V P z γ=b r r r⎪⎭⎫⎝⎛⨯⨯⨯-=00245cos 45sin 2136045πγ 4212281214.310008.92⨯⎪⎭⎫ ⎝⎛⨯⨯-⨯⨯⨯⨯= kN N 344.2222344==kN P 1.45344.222.3922=+=03057.0arctan 2.39344.22arctan arctan≈===x z P P α3-3解：（1）s m v d Q /0049.010025.04432323=⋅⋅=⋅=ππs kg Q /9.4=ρ（2）s m v d d v /625.032131=⎪⎪⎭⎫⎝⎛= s m v d d v /5.232232=⎪⎪⎭⎫ ⎝⎛=3-5解：s m h m Q /778.2/1000033==s m d Qv /2042≤=π所以，177.04=≥πv Qd 所以，mm m d 45045.0== 此时，s m d Q d Qv /4.1763585.0112.114422====ππ3-6解：22543212054d d A A A A A ππ======22114012021d d A A ππ=⋅="=' 22224012021d d A A ππ=⋅="='22334012021d d A A ππ=⋅="='22444012021d d A A ππ=⋅="='22554012021d d A A ππ=⋅="='2214014d d ππ=d d 1011=d r 10211= 2224034d d ππ=d d 1032= d r 10232= 2234054d d ππ=d d 1053= d r 10253= 2244074d d ππ=d d 1074= d r 10274=2254094d d ππ=d d 1035=d r 10235= ()()54321254321220240u u u u u d u u u u u d Q G ++++=++++==πρπρρ3-7解：干管前端的质量流量为：42562.2211111d A v Q πρρ⨯⨯==()s kg /128544.005.042562.22=⨯⨯⨯=πs kg Q Q Q /064272.02132===ρρρ ()s m A Q v /247.2204.043.2064272.022222=⋅⋅==πρρ()s m A Q v /05.18045.0424.2064272.023333=⋅⋅==πρρ 3-10解：将基准面建立在B 点经过的水平面上，列能量方程：gv p z gv p z 222222221111αγαγ++=++其中，m z 2.11= m p 5.11=γ s m v /21= s m v d d v /5.4122212== 121==αα gp g 25.40225.12.1222++=++γ871.125.4225.12.1222=-++=gg p γ 3-11解：将2点所在的水平面作为基准面，列能量方程： gv p z gv p z 222222221111αγαγ++=++31=z 02=zγγ21p p =s m v /31=gv p g p 2023322221++=++γγ s m gh v /2.83222=+=32.822112=⎪⎪⎭⎫ ⎝⎛=d d v v 所以，m d 12.02= 3-14解：以水面为基准面，列0-0和D-D 的能量方程：gv p z gv p z DD DD 22220000αγαγ++=++00=z00=γp02200=gv α 4-=D z0=γDpgv DD 2040002α++-=++ 所以，422=gv DD α，即，s m v D /85.88.924=⋅⋅=所以，s m v d Q D /017368.085.805.044322=⋅⋅==ππ81:1:2:24422==A D DD A A d d gv gv αα列0-0和A-A 断面的能量方程：gv p z gv p z AA AA 22220000αγαγ++=++8147000++-=++γAp 所以，8147-=γAp 所以，kpa p A 1.68= 列0-0和B-B 断面的能量方程：gv p z gv p z BB BB 22220000αγαγ++=++kpa p B 484.08.9814-=⋅-= 列0-0和C-C 断面的能量方程：gv p z gv p z CC CC 22220000αγαγ++=++kpa p C 1.208.98142-=⨯⎪⎭⎫ ⎝⎛+-=0=D p3-18解：将基准面建在管道所在的水平面上，列能量方程：21222222111122-+++=++l h gv p z gv p z αγαγ128.998.0008.9490222+++=++g v α9.3222=gv s m v /74.82= 3-19 解：（1）（a ）将基准面建在A 所在的水平面上，列0-0和C-C 断面的能量方程：gv p z gv p z CC CC 2222000αγαγ++=++gv CC 2000042α++=++422=gv CC α s m v C /85.88.98=⨯=1:4:2:22222==B C CC B B s s gv gv αα122=gv BB α s m v /43.48.921=⨯= 且 B A v v =（b ）（c ）gv p z gv p z AA AA 22220000αγαγ++=++10004++=++γAp3=γAp kpa p A 4.29=（2）（a ）2122000022-+++=++l CC CC h gv p z gv p z αγαγ其中，gv g v h l 2324222121+=-g v g v g v 223200004222222++++=++54222=g v 所以，s m v /96.32= s m v v /96.12121==（b ）（c ）gv g v p z g v p z 2222212111120000+++=++αγαγ 5300041++=++γp5341-=γp kpa p 32.331= gv g v g v p z g v p z 223242222222222220000++++=++αγαγ5423545400042⋅++++=++γp kpa p 76.112=3-20 解：()()212221221122-++=--++l a p v p z z v p ργγρs m d Qv /38.2005.014.34202.042221=⨯⨯⨯==πs m d Qv /19.1005.014.3402.04222=⨯⨯==π2423222121v v p l ρρ+=-()()242322222122212211v v v p z z v p a ρρργγρ+++=--++22214v v =()()8.930306.02.1224232300212221221⨯+---+++=v v v v p ρρρρ()()8.930306.02.12424212230022222222⨯+---+++=v v v v ρρρρ8.9606.019.1026.0133002⨯⨯-⨯⨯+= pa 16.352= mm p h 6.449.716.3521===γ3-22解：s kN h kN G /048944.0/2.176==s m GQ /1347.77.08.910048944.033=⨯⨯==γs m d Q d Qv /09.914.31347.7444222=⨯===ππ()2122221122-++=-++l a p v p H v p ργγρ其中，01≈v ，pa h p 988.9101010331=⨯⨯⨯==-γ()γgv d H H 2035.0209.97.008.97.02.1098222+⨯+=⨯⨯-++-()8.97.08.9209.9035.0209.97.008.97.02.109822⨯⨯⨯+⨯+=⨯⨯-++-H HH H 0122.19.289.498+=+-所以，m H 64.32=()212211212212-++=-++l M M a p v p H v p ργγρ()8.97.08.9209.9164.322035.0209.97.064.328.97.02.12109822⨯⨯⨯+⨯+=⨯⨯-++-M p 科技52.169.28968.7998++=+-M p 所以，pa p M 45.63-=3-263-28解：列连续性方程：s m D Qv /18.34.014.344.04221=⨯⨯==π s m d Q v /96.501.014.344.04222=⨯⨯==π列能量方程： g v p z g v p z 222222221111αγαγ++=++ g v g v p 222112221ααγ-=m 98.1318.9218.396.5022=⨯-= kpa p 404.12938.998.1311=⨯=列动量方程：()12v vQ F -=∑ρ ()12222144v v Q R d p D p -=-⨯-⨯ρππ()18.396.504.04.04404.12932-⨯=-⨯⨯R πkN R 339.14378.474.04.04404.12932=⨯-⨯⨯=π kN R 94.1112=3-33解：列能量方程：g v p z g v p z 222222221111αγαγ++=++ 其中，5321=v v 2221259v v = g v g v 209.0205.1222211αα++=++gv g v 225926.02222-= s m v /3.42= s m v /58.21=()12v v Q F -=∑ρ()1222212121v v Q R b h b h -=--ργγ 其中，s m Q /644.45.12.158.23=⨯⨯= 72.1644.410009.0108.9215.1108.9212323⨯⨯=-⨯⨯⨯-⨯⨯⨯R N R 2.480=4-2 （1） m mm d 1.0100== s kg Q /10=ρs m Q Q /01.03==ρρs m d Q v /274.11.014.301.04422=⨯⨯==π s m /10519.126-⨯=ν 8387110519.11.0274.1Re 6=⨯⨯==-νvd （紊流） （2） s kg Q /10=ρ s m Q Q /011765.0850103===ρρ s m d Q v /4987.11.014.3011765.04422=⨯⨯==π s m /1014.124-⨯=ν 13151014.11.04987.1Re 4=⨯⨯==-νvd 4-3 解：m d 3.0= C T 020= s m /107.1526-⨯=νs m d v /1067.1043.0107.152000Re 36max --⨯=⨯⋅=⋅=ν s m A v Q /103947.743.014.31067.1043323max max --⨯=⨯⨯⨯=⋅= h kg Q /9.3136002.1103947.73=⨯⨯⨯=-ρ4-4 解：212=d d 4212221==d d v v 222111Re 2214Re ===ννd v d v 所以，2Re Re 21= 4-12 紊流粗糙区，5106Re ⨯> νvd=Re ，所以，s m d v /14.325.010308.1106Re 65=⨯⨯⨯==-ν s m d v Q /154.0425.014.314.34322=⨯==π 4-13 s m s L Q /2.0/20031==s m d Q v /076433.44211==π 661107791.010308.125.0076433.4Re ⨯=⨯⨯==-νvd s L Q /202= s m v /4076433.02=4210791.7Re ⨯=s L Q /53= s m v /1019.03= 43109478.1Re ⨯=查尼氏图，得到， 5106Re ⨯=u 4104Re ⨯=l123Re Re Re Re Re <<<<u l ，所以，1Q 属于紊流粗糙区，2Q 属于紊流过渡区，3Q 属于紊流光滑区，（1） 对于1Q ，采用希弗林松公式，02326.025.0105.011.011.025.0325.01=⎪⎪⎭⎫ ⎝⎛⨯=⎪⎭⎫ ⎝⎛=-d K λm g v d l h f 888.78.92076433.425.010002326.0222111=⨯⨯⨯==λ （2） 对于2Q ，采用阿公式，02547.010791.76825.0105.011.0Re 6811.025.04325.02=⎪⎪⎭⎫ ⎝⎛⨯+⨯=⎪⎭⎫ ⎝⎛+=-d K λ m g v d l h f 086.08.924076433.025.010002547.0222222=⨯⨯⨯==λ（3） 对于3Q ，采用布公式02678.05.194773164.0Re 3164.025.025.03===λ m g v d l h f 005676.08.9244076433.025.010002678.0222333=⨯⎪⎭⎫ ⎝⎛⨯⨯==λ 4-15 5102Re ⨯=u 4000Re =lm d 05.0= m K 31025.0-⨯= s m d v u /028.405.010007.1102Re 65max =⨯⨯⨯==-νs L d v Q /905.7405.014.3028.4422max max =⨯==π 26min 10056.805.010007.14000Re --⨯=⨯⨯==d v l ν s L s m d v Q /1581.0/1001581.0405.014.310056.8432222min min =⨯=⨯⨯==--π 4-21 （1） a d d =21 2211av v = gv d l d v g v d l g v d l h f 2642Re 64221111211121111νλ=== 4212221211ad d v v h h f f == 19.1=a （2）75.425.12275.12122225.0225.0225.021125.0125.0125.021123164.023164.0a d d v v gv d l d v g v d l d v h h f f =⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛==νν 16.1=a （3）25.525.11222122225.0221125.01211211.0211.0a d d v v g v d l d K g v d l d K h h f f =⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛= 14.1=a 4-24 解：s m Q /002742.0602329.03=⨯=s m d Q v /3972.105.014.3002742.04422=⨯⨯==π 629.022=⎪⎭⎫ ⎝⎛+g v d l ζλ ()629.08.923972.162=⨯+ζ 3151.0=ζ 4-26 解：（1） 突然缩小375.03145.7815.015.0121=⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛-=A A ζmm m g v h j 5.760765.08.922375.022211==⨯==ζ （2）5.02=ζmm m g v h j 102102.08.9225.022222==⨯==ζ （3）1693145.781122213=⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛-=A A ζ mm m h j 115115.08.92216923==⨯= （4）14=ζ mm m h j 204204.08.922124==⨯= 4-27 解：()()gv v g v v h h m m j j 222121-+-=''+' ()()()()02212221=-+--=''+'gv v g v v h h m m vm j j 所以，221v v v m += 此时，()j j j h gv v g v v v g v v v h h 2221222222121212211=-=⎪⎭⎫ ⎝⎛-++⎪⎭⎫ ⎝⎛+-=''+' 4-29 解：s m h m Q /1044.4/16333-⨯== s m d Q v /2624.205.014.31044.44423211=⨯⨯⨯==-π s m d Q v /5656.01.014.31044.44423222=⨯⨯⨯==-π m g v v p p h j 140674.08.925656.02624.28.910001739.522222121=⨯-+⨯⨯-=-+-=γ g v h j 2211ζ= 5387.01=ζ gv h j 2222ζ= 619.82=ζ5-17 解：5.6082.014.32.12.01002.08842412111=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=d d l S p πρλ 7.30422.014.32.12.05002.08842422222=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=d d l S p πρλ 973671.014.32.11.05002.08842432333=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=d d l S p πρλ 3.101018973677.30425.608321=++=++=p p p p S S S S 22211/91.227215.03.101018m N Q S p p =⨯==22222/1.258616.03.101018m N Q S p p =⨯==5-25 解：()()⎪⎩⎪⎨⎧=++=++=1021520232322223221SQ Q Q S SQ Q Q S SQ 610=S解得，s m Q /10472.4331-⨯= s m Q /1041.2332-⨯= s m Q /1063.0333-⨯=5-27 解：94.10348.92.014.32.020002.08842412111=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=g d d l S πλ 8.206988.91.014.31.0100025.08842422222=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=g d d l S πλ 78.37258.92.014.32.072002.08842432333=⨯⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=g d d l S πλ 038035.087.14311705.321111211=+=+='S S S 所以，25.6911='S 1）()H Q S S =+'231s m S S H Q /10186.604417163331-⨯==+'=2）H SQ =2 H Q S =⎪⎭⎫ ⎝⎛'221 1325133831432=+'=-'=S S S S gd πζ ()1.25688.92.014.31325142=⨯⨯⨯=ζ 5-28 解：286.1368.93.014.383.020002.084242=⨯⨯⨯⨯==g d d l S AB AB AB AB πλ 029.1098.93.014.383.016002.084242=⨯⨯⨯⨯==g d d l S AC AC AC AC πλ 34.328.94.014.384.020002.084242=⨯⨯⨯⨯==g d d l S AD AD AD AD πλ 772.818.93.014.383.012002.084242=⨯⨯⨯⨯===g d d l S S BC BC BC CD BC πλ 5108.2⨯=A p2AB AB A Q S p γ= s m S p Q AB A AB /457868.08.91000286.136108.235=⨯⨯⨯==γ 2AD AD A Q S p γ= s m S p Q AD A AD /93993.08.9100034.32108.235=⨯⨯⨯==γ ()()222BC BC BC AC A Q S Q S p += ()s m S S p Q Q BC AC A CD BC /23488.043=+==γs m Q Q Q BC AB /69275.022=+= s m Q Q Q CD AD /17481.123=+=s m Q Q Q /86756.13321=+= 22/2.44m kN Q S p BC BC C ==γ。

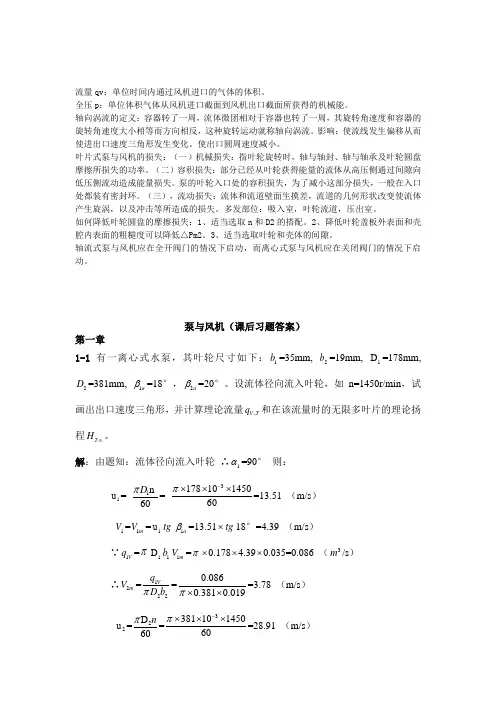

泵与风机课后习题答案(完整版)
流量qv ：单位时间内通过风机进口的气体的体积。
全压p ：单位体积气体从风机进口截面到风机出口截面所获得的机械能。
轴向涡流的定义：容器转了一周，流体微团相对于容器也转了一周，其旋转角速度和容器的旋转角速度大小相等而方向相反，这种旋转运动就称轴向涡流。
影响：使流线发生偏移从而使进出口速度三角形发生变化。
使出口圆周速度减小。
叶片式泵与风机的损失：（一）机械损失：指叶轮旋转时，轴与轴封、轴与轴承及叶轮圆盘摩擦所损失的功率。
（二）容积损失：部分已经从叶轮获得能量的流体从高压侧通过间隙向低压侧流动造成能量损失。
泵的叶轮入口处的容积损失，为了减小这部分损失，一般在入口处都装有密封环。
（三），流动损失：流体和流道壁面生摸差，流道的几何形状改变使流体产生旋涡，以及冲击等所造成的损失。
多发部位：吸入室，叶轮流道，压出室。
如何降低叶轮圆盘的摩擦损失：1、适当选取n 和D2的搭配。
2、降低叶轮盖板外表面和壳腔内表面的粗糙度可以降低△Pm2。
3、适当选取叶轮和壳体的间隙。
轴流式泵与风机应在全开阀门的情况下启动，而离心式泵与风机应在关闭阀门的情况下启动。
泵与风机（课后习题答案）第一章1-1有一离心式水泵，其叶轮尺寸如下：1b =35mm, 2b =19mm, 1D =178mm,2D =381mm, 1a β=18°，2a β=20°。
设流体径向流入叶轮，如n=1450r/min ，试画出出口速度三角形，并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。
解：由题知：流体径向流入叶轮 ∴1α=90° 则：1u =1n60D π=317810145060π-⨯⨯⨯=13.51 （m/s ）1V =1m V =1u tg 1a β=13.51⨯tg 18°=4.39 （m/s ）∵1V q =π1D 1b 1m V =π⨯0.178⨯4.39⨯0.035=0.086 （3m /s ） ∴2m V =122Vq D b π=0.0860.3810.019π⨯⨯=3.78 （m/s ） 2u =2D 60n π=338110145060π-⨯⨯⨯=28.91 （m/s ）2u V ∞=2u -2m V ctg 2a β=28.91-3.78⨯ctg20°=18.52 （m/s ）T H ∞=22u u V g∞=28.9118.529.8⨯=54.63 （m ）1-2有一离心式水泵，其叶轮外径2D =220mm,转速n=2980r/min ，叶片出口安装角2a β=45°，出口处的轴面速度2m v =3.6m/s 。
河南理工大学流体机械《泵与风机》试卷及参考答案
《流体机械原理》试卷一考试方式：闭卷本试卷考试分数占学生总评成绩的 70 % 一、 填空（每空1分共15分）1.离心泵叶轮根据叶片出口相对流动角β2的不同可分为三种不同形式，当β2<90º时为，β2=90º时为，β2>90º时为；对应于三种叶轮效率为、、。
2前向式叶轮的叶片弯曲方向与叶轮旋转方向___________________。
3.叶轮是离心泵的能量转换元件，它的结构形式有_______、_______、_______三种。
4. 泵与风机中能量转换时的损失可分为______________、________________、_______________。
5.要保证泵不发生汽蚀，首先要正确地确定泵的_________________________。
6.泵串联运行时，所输送的流量均________________，而串联后的总场程为串联各泵所产生的扬程之和。
二、选择（每题2分共20分）1．离心式泵的主要部件不包括（ ）A.叶轮B.汽缸C.机壳D.吸入室 2.在理论能头2g w -w 2g u -u 2g v -v H 221212221222T ∞∞++∞∞=∞中，表示液体静能头的中（）A ．2g u -u 1222B ．2gv -v 1222∞∞C ．2g w -w 2212∞∞D ．2g w -w 2g u -u 22121222∞∞+3．离心式叶轮有三种不同的形式，其叶轮形式取决于（ ）A ． 叶片入口安装角B 、叶片出口安装角C 、叶轮外径和宽度D 、叶轮内径和宽度 4．电厂中要求具有陡降型性能曲线的设备是（ ）A ． 给水泵B ．送风机C ．循环水泵D ．凝结水泵 5．下列各项中与有效汽蚀余量NPSHa 值无关的是（ ）A ． 吸入管路参数B 管路中流量C 泵的结构 D.泵入口压力 6．两台风机并联运行的主要目的是（ ）A ．增加流量B ．增加扬程C ．增加全压既增加扬程也增加全压7．为了保证串联运行时泵都工作在高效区，选择设备时，应使各泵在最佳工况点有相等或相近的（ ）A 扬程 B ．流量C ．比转数D ．功率8．目前电厂大型机组的离心式送、引风机常采用的调节方式是（ ）A ． 导流器调节B 进口端节流调节C 回流调节D 出口端节流调节 9.某台水泵在转速不变时，当输送的水温度增加时，其轴功率( ) A.增加 B.降低 C.不变 D.先降低，后增加10.( )H u g T u ,∞=22υ C. H w g T u ,,∞∞=22υ D. H w g T u ,∞=22υ四、计算（共50分）1.（10分）某风机最大转速为600r/min ，当转速为500r/min 时，风量为36m3/s ，由于网络阻力增加风量减少到30m3/s ，为保证原风量，风机转速应为多少并分析在此转速下工作是否允许。
流体力学泵与风机试卷与答案-精选.pdf
21．齿轮泵由油箱吸取润滑油， 其流量为 Q 1.2 10 3m3 / s ，润滑油的运动粘度为
4 10 5 m 2 / s ，
油的重度为 9000N / m3 ，吸油管长 10m，管径 d 40mm ，油泵进口最大允许真空度为 2.5m 水
柱，求油泵允许的安装高度 H ? （ 15 分）
解：建立 o-o 1-1 断面能量方程
对 (1 分)
9．弯管曲率半径 Rc 与管径 d 之比愈大，则弯管的局部损失系数愈大。错
(1 分)
10．随流动雷诺数增大，管流壁面粘性底层的厚度也愈大。错
(1
分)
二、填空题（本大题共 4 小题，每小题 3 分，共 12 分）
11．流体力学中三个主要力学模型是（ 1）连续介质模型（ 2）不可压缩流体力学模型（ 3）无粘性
000 H
p2
v2 2
hl
2g
（3 分）
4Q Re
dv
4 1.2 10 3
3
5
4 10 4 10
流态为层流
955 <2320
hl
32 lv d2
（ 2 分） （ 3 分）
H
p2
v2 2g hl
9810 2.5
9000
16 0.00122 2 0.044 9.81
- 32 0.4 10 4 10 0.0012
g
R P1
Fx 407 145 262N
(2 分 ) (2 分 ) (2 分 ) (2 分 ) (3 分 ) (2 分 )
即几何相似、运动相似、动力相似， 统称为力学
19．试述泵与风机的工作原理
当叶轮随轴旋转时，叶片间的气体也随叶轮旋转而获得离心力，并使气体从叶片间的出口处甩出。 被甩出的气体及入机壳，于是机壳内的气体压强增高， 最后被导向出口排出。气体被甩出后， 叶轮 中心部分的压强降低。 外界气体就能使风机的的吸入口通过叶轮前盘中央的孔口吸入， 源源不断地 输送气体。离心式泵的工作原理也是如此。 （ 3 分） 五、计算题（本大题共 3 小题，共 43 分）
泵与风机试卷及标准答案
《流体机械》期末考查试卷参考答案及评分标准（A ）(课程代码: 030404012)试卷审核人：__________ 考试时间： 注意事项：1、本试卷适用于热动专业本科学生使用。
2、本试卷共6页，满分100分。
答题时间90分钟。
班级： 姓名： 学号：一、填空题（具体要求。
本大题共10道小题，每小题1分，共10分）1、离心式风机蜗舌的作用是 防止气体在蜗壳内循环流动 。
2、后弯式叶轮的功率随流量的增加 先增加后减小 ，而前弯式叶轮的功率随流量的增加 增加 。
3、一般情况下，轴流式泵与风机比离心式泵与风机的流量 大 。
4、在一定的转速下，如果流量不变，叶轮短而宽，则比转数n s高 。
5、水泵在运行中是否发生汽蚀，除了与 水泵 本身的汽蚀性能有关外，还与水泵的 吸入 装置情况有关。
6、离心式泵与风机的叶片形式有 三 种型式？水泵一般采用 后弯 型式？7、泵与风机的实际工作点应落在___最高效率__点附近，工作才最经济。
二、单项选择题：（具体要求。
本大题共10小题,每小题2分,本大题共 20分）1、离心式风机蜗壳的作用是（b）。
a、导向流体b、收集流体，并使流体的部分动能转变为压能c、使流体加速d、使流体的能量增加2、轴流式泵与风机的扬程（全压）比离心式泵与风机的扬程（全压）（b）。
a、大于b、小于c、等于d、不能比较大小3、用无因次性能曲线可以对（ c）的泵或风机进行性能比较。
a、相同型号b、不同型号c、不同系列d、相同系列4、轴流式泵与风机空载运行时，功率（c）。
a、不为零b、为零c、功率最大d、不能确定5、采用平衡孔和平衡管可以平衡（ a ）a、轴向力b、径向力c、重力d、离心力6、如果某台水泵在一定的管路装置中不发生汽蚀，则有效汽蚀余量Δha。
（ a）必需汽蚀余量Δhra、大于b、小于c、等于d、不能比较大小7、几何相似的泵与风机在相似工况下其比转数（a）。
a、相同b、不相同c、不能比较大小8、有一离心式风机在转速为1000r/min，Q =0.3 m3/ min时，能输送密度为1.2kg/m3的空气，此时全压P = 600 N/m2，今用它来输送密度为1.0kg/m 的燃气，在相同转速时，产生的流量不变，此时全压应为（b）。
泵与风机试题库与参考答案
泵与风机试题库与参考答案一、单选题（共50题，每题1分，共50分）1、风机的全压是风机出口和入口全压()。
A、之商。
B、之差;C、乘积;正确答案：B2、给水泵停运检修,进行安全隔离,在关闭入口阀时,要特别注意泵内压力的变化,防止出口阀不严()。
A、引起备用水泵联动;B、引起泵内压力升高,使水泵入口低压部件损坏;C、造成对检修人员烫伤;D、使给水泵倒转。
正确答案：B3、关阀启动的设备要求出口阀在泵启动后很快打开,在关阀状态下泵运行时间()。
A、<2min;B、<1min。
C、<5min;D、<3min;正确答案：B4、局部损失系数和哪个无关?()A、布置方式B、管径C、流量D、形状正确答案：C5、辅助蒸汽压力是0.8兆帕,其绝对压力是()A、0.8千帕B、901千帕C、800千帕D、8千帕正确答案：B6、灰渣泵是一种()泵。
A、轴流;B、都不是。
C、容积;D、离心;正确答案：D7、泵运行中发生汽蚀现象时,振动和噪声()。
A、均增大;B、只有前者增大;C、只有后者增大;D、均减小。
正确答案：A8、伯努利方程说明,流体在等直径管内定常流动中,位能增加()A、都可能B、压力不变C、压力上升D、压力下降正确答案：D9、液体的流动状态用()来判别。
A、达西公式B、声速C、牛顿内摩擦定律D、雷诺数正确答案：D10、下列各泵中()泵的效率较低。
A、轴流泵;B、喷射泵。
C、螺杆泵;正确答案：B11、轴流式风机效率与离心式风机效率相比()。
A、一样。
B、较高;C、较低;正确答案：B12、下列泵中()的效率最高。
A、往复式泵;B、喷射式泵;C、离心式泵。
正确答案：A13、循环水泵的盘根密封装置的作用是()。
A、为了防止泵内水外泄;B、支持轴。
C、为了防止空气漏入泵内;正确答案：C14、光滑管的含义( )。
A、层流底层的厚度大于管壁的绝对粗糙度B、管器内壁精加工,非常光滑C、流体在管器中分层流动D、沿程阻力很小正确答案：A15、沿程损失的损失系数和哪个参数无关?()A、长度B、表面粗糙度C、雷诺数D、管径正确答案：A16、冲灰水泵一般采用()。
《流体力学泵与风机》期末考试试卷及答案__1_（可编辑）
《流体力学泵与风机》期末考试试卷及答案__1_题目一二三四五六七八总分核分人题分15 15 20 50 100 得分得分评卷人一、简答题（本大题共5 小题，每小题3分，共 15 分）1．什么是因次分析法？ 2．试述泵与风机的工作原理 3．什么是流线？什么是迹线？流线与迹线的区别是什么？ 4．为什么要考虑水泵的安装高度？什么情况下，必须使泵装设在吸水池水面以下？ 5．什么是恒定流动？什么是非恒定流动？得分评卷人二、填空题（本大题共5小题，每小题3 分，共15分）6．层流运动时，沿程阻力系数λ与_________________________有关，紊流运动沿程阻力系数λ在光滑管区与_____________________有关，在过渡区与_______________________有关，在粗糙区与______________________有关。
7．泵或风机的工作点是____________________曲线与_________________曲线的交点。
8．１工程大气压等于千帕，等于m水柱高，等于毫米汞柱高。
9．附面层的分离发生在区。
附面层外主流区的流动属于______________________流动。
附面层内的流动属于________________________流动。
10．正三角形断面管道(边长为a)，其水力半径R等于_________________________，当量直径de等于____________________。
得分评卷人三、证明题（本大题共 1 小题，共20 分）11．求证圆管突然扩大处流动的局部阻力系数为：ξ１＝（15分）得分评卷人四、综合题（本大题共 4小题，共 50分）12．有一矩形底孔闸门，高，宽，上游水深，下游水深。
求作用于闸门上的水静压力及作用点。
(15分) 13．水由喷嘴射出，已知流量Q=0.4m/s，主管直径D=0.4m，喷口直径d=0.1m，水头损失不计，求水作用在喷嘴上的力R。
泵与风机考试题含参考答案
泵与风机考试题含参考答案一、单选题（共50题，每题1分，共50分）1、从力学的角度分析,一般流体和固体的区别在于流体( )A、能承受拉力,平衡时不能承受切应力B、能承受拉力,平衡时也能承受切应力C、能承受拉力,平衡时能承受切应力D、不能承受拉力,平衡时不能承受切应力正确答案：D2、水温升高,水的粘性会()A、不变B、都有可能C、下降D、上升正确答案：C3、单位重量液体具有的相对于基准面的重力势能称为()A、速度能头B、压力能头C、绝对压力能头D、位置能头正确答案：D4、备用泵与运行泵之间的连接为()。
A、并联;B、备用泵在后的串联。
C、备用泵在前的串联;D、串联;正确答案：A5、常态下,下列哪种流体粘性最大()A、水B、油C、空气D、酒精正确答案：B6、在总流伯努利方程中,压强p是渐变流过流断面上的( )A、某点压力B、平均压力C、最大压力D、最小压力正确答案：A7、降低润滑油黏度最简单易行的办法是( )。
A、提高轴瓦进油温度B、降低轴瓦进油温度C、降低轴瓦进油压力D、瓦进油压力提高轴正确答案：A8、泵的扬程是指单位重力作用下的液体通过泵后所获得的()。
A、动能;B、压力能;C、位能;D、总能量。
正确答案：D9、离心泵最易受到汽蚀损害的部位是()。
A、叶轮出口;B、轮毂出口;C、导叶外缘。
D、叶轮入口;正确答案：D10、离心泵中将原动机输入的机械能传给液体的部件是()。
A、压出室。
B、轴;C、叶轮;D、导叶;正确答案：C11、沿程损失和哪个参数无关?()A、管径B、密度C、损失系数D、长度正确答案：B12、常温下2升水的质量是( )A、0.2牛顿B、2千克C、0.2千克D、2牛顿正确答案：B13、露天水池,水深5m处的相对压强为()A、49kPaB、5kPaC、205kPaD、147kPa正确答案：A14、对于不可压缩流体,在流量一定的情况下,( )A、断面面积小,流速小B、断面面积大,流速不变C、断面面积大,流速小D、断面面积大,流速大正确答案：C15、将极细测压管插入水银中,毛细现象会使得水银液位()A、上升B、都有可能C、下降D、不变正确答案：C16、水泵倒转时,应立即()。
《流体力学及泵与风机》习题解答
θ
)
dθdrdt
θ
r
r
θ
∂v r v r ∂vθ + + =0 r r∂θ ∂r
1
－2 解：可根据连续性方程判断 （1） ∂∂vx + ∂∂vy = 2k
x y
∴当 k=0 时满足条件 k≠0 时不满足条件 ∴满足条件
（2） ∂∂vx + ∂∂vy
x
y
= 2y +1− 2y −1 = 0
（3） ∂∂vr
0=
（2）
（3） 由（3）式知压强在 z 方向上为常数，仅为 x y 的函数，把（2）积分 p ( x, y ) = − ρgy + c( x) 代入（1）式并积分
∂p ∂z
vx =
c ′( x) 2 y + Ey + F 2µ
由 边 界 条 件 知 ： y=0
F =0
p 其中： c′( x) = ∂ ∂x
列出 1—2 断面伯努利方程，得： 由（2）和（3）可得：
2 v2 − v12 =
2 v1 p1 p2 v2 + z1 + = + z2 + ρg 2 g ρg 2g
2
2( ρ m − ρ ) gh
将（1）代入得
v2 = A12 2 A12 − A2
ρ
2( ρ m − ρ ) gh
ρ
2( ρ m − ρ ) gh 2 ρ ( A12 − A2 )
π
−a 0 −a rΚ 1 Γ sin θ Γ cos θ rΚ1 sin θdθ + rΚ1 cos θdθ + ∫ 0dx + ∫ 0dx + ∫ 0πdy + ∫ 0dy − rΚ 1 −a −a 0 2πrΚ1 2πrΚ1
流体力学风机与泵答案
论
1. 流体的容重及密度有何区别及联系？ 解： γ
=ρg
ρ 是流体的本身属性。 γ
还与 g 有关。
2． 已知水的密度 ρ = 1000kg/m 3 ,求其容重。 若有这样的水 1L， 它的质量和重力各是多少？ 解： γ = ρ g=1000×9.807=9807N/m 3 m= ρ v=1000×0.001=1kg G=mg=1×9.807=9.807N
真空度为 4.9 kPa
p0 = 107.7kN / m 2
6. 封 闭 容 器 水 面 绝 对 压 强
p a = 98.07kN / m 2 时
当地大气压强
试求（1）水深 h1 = 0.8m 时，A 点的绝
对压强和相对压强。 （2）若 A 点距基准面的高度 Z = 5m ，求 A 点的测压管高度及测管水头，并 图示容器内液体各点的测压管水头 线 。（ 3 ） 压 力 表 M 和 酒 精 （γ
1
10%，问此时 µ 增加多少？ 解： µ = ρυ = γυ
g
= (1 − 10%)(1 + 15%)
γ 0υ 0 γ υ = 1.035 0 0 g g
所以 µ 增加了 3.5% 7．水平方向运动的木板，其速度为 1m/s,平板浮在油面上 ，
δ = 10mm
，油的 µ =0.09807pa.s。求作用于平板单位面积上
2. 3.
hA =
pA γ H 2O
=
γh2 8.354 × 0.6 + h1 = + 0.3 = 0.811m γ H 2O 9.807
h A = h1 = 0.3m p1，p 2，p3，p 4
12. 水管上安装一复式水银测压计如图所示。问 哪个最大？哪个最小？哪些相等？ 解：
泵与风机模拟练习题及答案
泵与风机模拟练习题及答案一、单选题（共50题，每题1分，共50分）1、动量方程的适用条件是( )A、仅适用于理想流体定常流动B、适用于理想流体和黏性流体定常流动C、仅适用于黏性流体定常流动D、适用于流体的非定常流动正确答案：B2、伯努利方程说明,流体在等直径管内定常流动中,位能增加()A、压力不变B、都可能C、压力下降D、压力上升正确答案：C3、循环水泵主要向()提供冷却水。
A、凝汽器。
B、冷油器;C、给水泵电机空冷器;D、发电机冷却器;正确答案：A4、()是指液体运动过程中,各质点的流线互相混杂,互相干扰的流动状态。
A、光滑管流B、紊流C、层流D、粗糙管流正确答案：B5、备用泵与运行泵之间的连接为()。
A、并联;B、备用泵在前的串联;C、串联;D、备用泵在后的串联。
正确答案：A6、水沿水平放置的有压管道流动,已知管径为100毫米,流量为0.0314立方米/秒,则平均流速为( )A、3.14米/秒B、4米/秒C、1米/秒D、2米/秒正确答案：B7、()是指液体运动过程中,各质点的流线互不混杂,互不干扰的流动状态。
A、紊流B、层流C、光滑管流D、粗糙管流正确答案：B8、作用在所取流体团表面上的力称为()A、质量力B、粘性力C、表面力D、惯性力正确答案：C9、静止流体中,任一点压强的大小与()无关A、该点的位置B、重力加速度C、流体的种类D、受压面的方位正确答案：D10、雷诺数和那个无关()。
A、密度B、黏度C、流速D、流量正确答案：D11、流体是( )一种物质。
A、在任一剪切力的作用下不能保持静止的B、不能承受剪切力的C、不断膨胀直到充满容器的D、实际上是不可压缩的正确答案：A12、凝结泵电流到零,凝结水压力下降,流量到零,凝汽器水位上升的原因是()。
A、凝结泵汽化;B、凝结泵故障;C、凝结泵注入空气;D、凝结泵电流中断。
正确答案：D13、离心泵在流量大于或小于设计工况下运行时,冲击损失()。
A、增大;B、不确定。
【免费下载】流体力学泵与风机期末题库长沙电力职业技术学院
较短;缺点是流体进入叶轮的损失较大,且流速分布不
答案：C
太均匀,多级泵大多采用。其吸入口损失在泵的总扬程
-2-
流体力学 泵与风机
中所占比例不大。
况下启动
C、半螺旋形吸入室的优点是流体分布均匀，阻力较 C、阀门全关的情况下启动
D、阀门全开的情
小，但因进入叶轮前已有预旋，故降低了泵的扬程。 况下启动
半螺旋形吸入室大多应用在单级双吸离心泵上。
D、Re<1000。
动,工件室容积发生周期性改变,引起（
）大小发
答案：B
生变化,由此来输送并使液体获得能量。
26、流体流动时引起能量损失的主要原因是（ ）。 A、流量 B、压力 C、内能 D、动能
答案：B
A、流体的压缩性 B、流体膨胀性 C、流体的不可 36、下列哪一项不属于流动损失（ ）。
压缩性
A、摩擦损失 B、扩散损失 C、冲击损失 D、圆
A、与雷诺数 Re 有关 B、与管壁相对粗糙 有关
时相应地会出现（ ）。
C、与雷诺数 Re 和管壁相对粗糙有关 D、与雷诺数 A、流量减小、扬程降低、电动机功率增大；
Re 和管长 L 有关
B、流量减小、扬程降低、电动机功率减小；
答案：A
C、流量减小、扬程降低、电动机功率变化不明显；
24、流体运动的两种重要参数是（ ）。
23、圆管紊流光滑区的沿程摩阻系数（ ）。
轴承处的机械摩擦比较严重，转速没有明显变化，这
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根保通据护过生高管产中线工资敷艺料设高试技中卷术资配，料置不试技仅卷术可要是以求指解，机决对组吊电在顶气进层设行配备继置进电不行保规空护范载高与中带资负料荷试下卷高总问中体题资配，料置而试时且卷，可调需保控要障试在各验最类；大管对限路设度习备内题进来到行确位调保。整机在使组管其高路在中敷正资设常料过工试程况卷中下安，与全要过，加度并强工且看作尽护下可关都能于可地管以缩路正小高常故中工障资作高料；中试对资卷于料连继试接电卷管保破口护坏处进范理行围高整，中核或资对者料定对试值某卷，些弯审异扁核常度与高固校中定对资盒图料位纸试置，.卷编保工写护况复层进杂防行设腐自备跨动与接处装地理置线，高弯尤中曲其资半要料径避试标免卷高错调等误试，高方要中案求资，技料编术试5写交卷、重底保电要。护气设管装设备线置备4高敷动调、中设作试电资技，高气料术并中课3试中且资件、卷包拒料中管试含绝试调路验线动卷试敷方槽作技设案、，术技以管来术及架避系等免统多不启项必动方要方式高案，中；为资对解料整决试套高卷启中突动语然过文停程电机中气。高课因中件此资中，料管电试壁力卷薄高电、中气接资设口料备不试进严卷行等保调问护试题装工，置作合调并理试且利技进用术行管，过线要关敷求运设电行技力高术保中。护资线装料缆置试敷做卷设到技原准术则确指：灵导在活。分。对线对于盒于调处差试，动过当保程不护中同装高电置中压高资回中料路资试交料卷叉试技时卷术，调问应试题采技，用术作金是为属指调隔发试板电人进机员行一，隔变需开压要处器在理组事；在前同发掌一生握线内图槽部纸内故资，障料强时、电，设回需备路要制须进造同行厂时外家切部出断电具习源高题高中电中资源资料，料试线试卷缆卷试敷切验设除报完从告毕而与，采相要用关进高技行中术检资资查料料和试，检卷并测主且处要了理保解。护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
泵与风机复习题及参考答案
《泵与风机》复习题一、填空题1 泵与风机在能量转换分析中，轴功率P sh，有效功率P e，内功率P i和原动机功率P g的大小关系为：P g＞P sh＞P i＞P e。
2 风机按照所产生的全压高低可分为通风机、鼓风机和压缩机三类。
3 叶片式泵与风机按照叶片对流体做功的原理不同，可以分为离心式、轴流式和混流式三种。
4 对于单级单吸离心式叶轮，进口圆周速度u1和出口圆周速度u2的大小关系为：u2＞u1。
5 有限多叶片数时的理论能头H T与无限多叶片数时的理论能头的大小关系为：H T＞H T∞。
6 叶片式泵中应用最广的是离心泵，通常按照以下三种结构特点分类，按照工作叶轮的数量分为单级泵和多级泵；按照叶轮吸进液体的方式分为单吸泵和多吸泵；按照泵轴的布置方向分为卧式泵和立式泵。
7 离心通风机的叶片一般有6～64个，叶片按其结构形式可分为平板型、圆弧型和机翼型三种。
8 离心式通风机叶轮前盘的型式主要有直前盘、锥形前盘和弧形前盘三种。
9 离心式通风机的叶轮按叶片出口角可分为：前向式叶轮、径向式叶轮和后向式叶轮三种。
10 同一台泵或风机在相同的工况下，其全压效率和全压内效率的大小关系为：全压内效率＞全压效率11 泵吸入室位于叶轮进口前，其作用是把液体按一定要求引入叶轮，吸水室主要类型有圆锥管吸入室、圆环形吸入室和半螺旋形吸入室三种。
12 叶轮是离心式通风机的心脏部分，它的尺寸和几何形状对通风机的特性有着重大影响。
通常分为封闭式和开式两种，封闭式叶轮一般由前盘、后盘（中盘）、叶片和轮毂等组成。
13 单位重量液体从泵进口截面到泵出口截面所获得的机械能称为扬程（能头）。
14 离心式泵的主要过流部件是吸入式、叶轮和压出室。
15风机的全压减去风机出口截面处的动压是风机的静压。
二、问答题（包括简答题）1 画图说明泵扬程的计算公式，并说明各字母表示的意义。
2 简述离心式泵与风机的工作原理。
3 简述轴流式泵与风机的工作原理。
4 简述混流式泵与风机的工作原理。
泵与风机复习题+答案
泵与风机复习题+答案一、单选题（共50题，每题1分，共50分）1、某流体的密度是800千克/立方米,空气的密度1.29千克/立方米,水的密度是1000千克/立方米,则该流体的相对密度是( )A、0.8B、620C、0.8千克/立方米D、620千克/立方米正确答案：A2、下列属于质量力的是()A、重力B、压力C、剪切力D、表面张力正确答案：A3、在隔绝给水泵时,当最后关闭进口门过程中,应密切注意(),否则不能关闭进口门。
A、泵内压力升高;B、泵内压力不升高;C、管道无振动。
D、泵不倒转;正确答案：B4、离心泵试验需改工况时,输水量靠()来改变。
A、转速;B、进口阀门;C、进口水位;D、出口阀门。
正确答案：D5、一容器中那个位置总能量大()A、一样B、底部C、表面D、中部正确答案：A6、离心泵的轴向推力的方向是()。
A、指向叶轮进口;B、背离叶轮进口;C、指向叶轮出口;D、不能确定。
正确答案：A7、大型机组的供油设备多采用()。
A、容积式油泵;B、轴流泵;C、离心式油泵;D、混流泵。
正确答案：C8、泵和风机的效率是指泵和风机的()与轴功率之比。
A、视在功率。
B、有效功率;C、输入功率;D、原动机功率;正确答案：B9、下面四种有关流体的质量和重量的说法,正确而严格的说法是( )A、流体的质量和重量不随位置而变化B、流体的质量随位置变化,而重量不变C、流体的质量和重量随位置而变化D、流体的质量不随位置变化,而重量随位置变化正确答案：D10、罗茨风机是()设备。
A、通风机;B、鼓风机。
C、压气机;正确答案：B11、轴流泵输送液体的特点是()。
A、流量大,扬程低。
B、流量大,扬程高;C、流量小,扬程高;D、流量小,扬程低;正确答案：A12、理想液体的特征是( )A、粘度为常数B、无粘性C、不可压缩D、符合牛顿内摩擦定律的正确答案：B13、循环水泵在运行中,入口真空异常升高,是由于()。
A、水泵水流增大;B、循环水入口温度降低;C、循环水入口过滤网被堵或入口水位过低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《流体力学泵与风机》期末考试试卷参考答案
1．没有粘性的流体是实际流体。
错 (1分) 2．在静止、同种、不连续流体中，水平面就是等压面。
如果不同时满足这三个条件，水 平面就不是等压面。
错 (1分)
3．水箱中的水经变径管流出，若水箱水位保持不变，当阀门开度一定时，水流是非恒定流动。
错 (1分)
4．紊流运动愈强烈，雷诺数愈大，层流边层就愈厚。
错 (1分) 5．Q 1=Q 2是恒定流可压缩流体总流连续性方程。
错 (1分) 6．水泵的扬程就是指它的提水高度。
错 (1分) 7．流线是光滑的曲线，不能是折线，流线之间可以相交。
错 (1分) 8．一变直径管段，A 断面直径是B 断面直径的2倍，则B 断面的流速是A 断面流速的4倍。
对? (1分)
9．弯管曲率半径Rc 与管径d 之比愈大，则弯管的局部损失系数愈大。
错 (1分) 10．随流动雷诺数增大，管流壁面粘性底层的厚度也愈大。
错 (1分) 二、填空题（本大题共 4小题，每小题 3 分，共 12 分）
11．流体力学中三个主要力学模型是（1）连续介质模型（2）不可压缩流体力学模型（3）无粘性流体力学模型。
(3分) 12．均匀流过流断面上压强分布服从于水静力学规律。
(3分)
13．正方形形断面管道(边长为a)，其水力半径R 等于4a
R =，当量直径de 等于a d e = ( 3分)
14．并联管路总的综合阻力系数S 与各分支管综合阻力系数的关系为
3
211
111s s s s +
+=。
管嘴与孔口比较,如果水头H 和直径d 相同，其流速比V 孔口/V 管嘴等于82.097.0=,流量比Q 孔口/Q 管嘴等于82
.060.0=。
(3分)
三、简答题（本大题共 4小题，每小题 3分，共 15 分） 15．什么是牛顿流体什么是非牛顿流体
满足牛顿内摩擦定律的流体为牛顿流体,反之为非牛顿流体。
（3分） 16．流体静压强的特性是什么
流体静压强的方向垂直于静压面，并且指向内法线，流体静压腔的大小与作用面的方位无关，只于该点的位置有关。
（3分） 17．什么可压缩流体什么是不可压缩流体
流体的压缩性和热胀性很小，密度可视为常数的液体为不可压缩流体，反之为可压缩流体。
（3分）
18．什么是力学相似
原形流动与模型流动在力学上包括三方面的相似，即几何相似、运动相似、动力相似，统称为力学相似。
19．试述泵与风机的工作原理
当叶轮随轴旋转时，叶片间的气体也随叶轮旋转而获得离心力，并使气体从叶片间的出口处甩出。
被甩出的气体及入机壳，于是机壳内的气体压强增高，最后被导向出口排出。
气体被甩出后，叶轮中心部分的压强降低。
外界气体就能使风机的的吸入口通过叶轮前盘中央的孔口吸入，源源不断地输送气体。
离心式泵的工作原理也是如此。
（3分） 五、计算题（本大题共 3 小题，共43分）
21．齿轮泵由油箱吸取润滑油，其流量为s m Q /102.133-⨯=，润滑油的运动粘度为s m /10425-⨯=ν，油的重度为3/9000m N =γ，吸油管长10m ，管径mm d 40=，油泵进口最大允许真空度为2.5m 水柱，求油泵允许的安装高度?=H （15分）
解：建立o-o 1-1断面能量方程
l h g
v
p H +++=++20002
22
γ （3分）
955104104102.1445
33
=⨯⨯⨯⨯⨯⨯+=---ππdv Q R e <2320 （2分）
流态为层流 2
32d lv
h l γμ= （3分）
81
.904.00012.016900098105.22422
22
⨯⨯⨯-
⨯=---=πγl h g v p H -
4
404.04
81.90012
.010104.032⨯⨯
⨯⨯⨯⨯-π
（5分）
=1.85m （2分）
22．有一圆滚门，长度l =10m ，直径D=4.2m ，上游水深H1=4.2m ，下游水深H2=2.1m ，求作用于圆滚门上的水平和铅直分压力。
（15分）
)(2
1222121H H p p p x -=-=γ (6分)
＝7.648)1.22.4(10807.92
1
2=-⨯⨯⨯kN (3分) kN l l R Al p z 7.10181.23.03.02
1
3602.278222=⨯+⨯+=
=∇=πγγ (6分) 23．水力清砂高压水枪喷嘴如图所示。
水枪喷嘴出口直径d 0=7mm ，d 1=15mm ，水枪工作水量Q=160升/分。
用喷嘴射流来冲毁铸型芯砂。
试确定喷嘴内壁对水的作用力。
（13分）
分)
A 1
1分) g
v p g v p 222
0211γ
γ+=+ (2分) N A A v v g
A p 407)1.155.69(81
.9281
.91000)(21221212
011=-⨯⨯=
-=
γ
(2分)
N A p P 07.4111== N v v g
Q
F x 5.14)(10=-=
∑γ (3分)
N F P R x 2621454071=-=-=∑ (2分)。
